Pour commencer la réparation de votre Galaxy A80

Si vous êtes bloqué ou si vous avez des questions, vous pouvez poster un commentaire. Nous serons heureux de vous aider.

1ère étape pour réparer de l’écran du Samsung Galaxy A80 : Retirez la couverture arrière




La première étape consiste à desserrer la couverture arrière fortement collée. Pour ce faire, le bord de l’appareil doit être chauffé à l’air chaud. Une température d’environ 60 à 80 degrés est recommandée. Il devrait être possible de toucher l’appareil avec les doigts nus sans qu’il soit trop chaud.


  • Lorsque l’adhésif est chauffé, placez une ventouse au bas de la couverture arrière. Tirez lentement sur la ventouse tout en poussant votre outil d’ouverture, tel que l’iFlex ou l’iPlastix, dans l’espace qui s’ouvre entre le dos de la couverture et le cadre.
  • Vous pouvez aussi utiliser un iSclack pour vous aider à soulever un peu la couverture arrière. L’iSclack est équipé de ventouses sur deux côtés pour tirer uniformément sur l’écran et le dos de la couverture.

  • L’iFlex est fabriqué en métal mince mais stable et est donc plus facile à insérer dans l’espace étroit. Cependant, il est également plus facile de rayer la vitre arrière ou le cadre de l’appareil avec cet outil. L’iPlastix est en plastique, légèrement plus flexible que l’iFlex et donc un peu plus difficile à insérer dans l’espace. L’iFlex peut être utilisé dans un premier temps pour entrer dans l’espace. Après cela, vous pouvez continuer à travailler avec l’outil en plastique.


    • Une fois l’outil inséré, faites-le glisser le long du bord du cadre. Ensuite, placez progressivement un plectre plat dans la partie déjà détachée. Cela empêchera la colle de se rejoindre à ces points.
  • Au bord gauche de la couverture arrière, vous devez faire attention à ne pas insérer votre outil trop loin dans l’appareil. Il y a un câble flexible qui passe le long de l’appareil, qui pourrait sinon être facilement endommagé. Dans la partie supérieure de la couverture arrière, vous devez faire attention à ne pas rayer le module de l’appareil. La couverture arrière est très fortement collée dans cette zone.

    • Étape Suivante pour réparer de l’écran du Samsung Galaxy A80 : Enlever le couvercle du tableau principal





      6 × 3,3 mm Phillips

    L’antenne NFC est également située sur le couvercle de la carte mère. Pour retirer le couvercle de la carte mère, la caméra doit d’abord être étendue. Démarrez votre application caméra et réglez le mode sur le mode caméra frontale.

  • La caméra va automatiquement glisser à nouveau vers le bas après un certain temps, vous devez donc commencer à dévisser les vis directement après avoir sorti la caméra.


    • Puis utilisez un spudger en plastique pour soulever légèrement le couvercle à plusieurs endroits et le sortir.

    Étape Suivante pour réparer de l’écran du Samsung Galaxy A80 : Débranchez la batterie





      Connecteur de batterie

    • Suivant, le contact de la batterie est déconnecté. Cela empêche toute nouvelle alimentation de circuler dans l’appareil et évite les courts-circuits pendant la réparation.

  • Vérifiez que le module de l’appareil photo est toujours en extension lorsque vous débranchez le contact de la batterie. Cela permettra de maintenir l’appareil dans cette position pour le reste de la réparation.


    • Séparez le connecteur avec un spudger en plastique. Faites toujours levier du côté où il n’y a pas de petits composants sur la carte pour éviter d’endommager quoi que ce soit.

    Étape Suivante pour réparer de l’écran du Samsung Galaxy A80 : Supprimer l’orateur





      7 × 3,9 mm Phillips Connecteur

    • Desserrer les sept vis Phillips de la même longueur qui maintiennent le haut-parleur en place.
    • Desserrer ensuite le composant légèrement collé de l’unité.

    Maintenant les connecteurs du câble flex large reliant la carte principale à la carte USB sont exposés.


    • Desserrer les connecteurs avec un outil en plastique et sortir le câble.

    Étape Suivante pour réparer de l’écran du Samsung Galaxy A80 : Retirez la batterie





    • La batterie est très fortement collée dans l’appareil. Pour retirer la batterie, la colle doit être chauffée.

  • Ne jamais chauffer la batterie directement, mais toujours par le côté de l’écran.


    • Vous pouvez simplement retourner l’appareil ou vous pouvez placer le pistolet thermique sur la table et tenir l’appareil au-dessus.
    • Vous pouvez ensuite faire levier pour sortir progressivement la batterie de l’appareil avec un outil large et stable comme le spudger de batterie.
    • Vous pouvez aussi utiliser un outil plat en plastique pour essayer de passer sous la batterie petit à petit.
  • Il est également préférable de chauffer plus souvent et de travailler avec précaution. Vous devez absolument éviter de plier la batterie ou d’endommager son boîtier.
  • Ne faites pas levier dans la partie supérieure de la batterie, car le contrôleur de batterie se trouve dans cette zone.

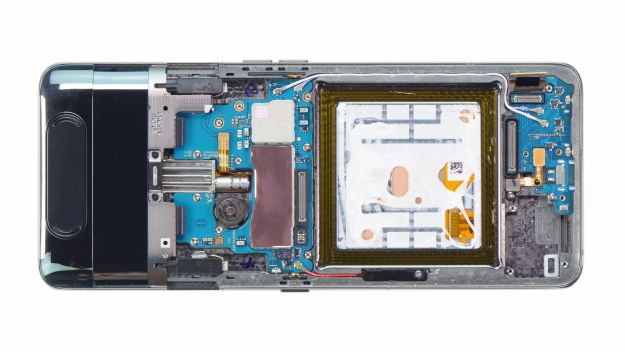

    • Étape Suivante pour réparer de l’écran du Samsung Galaxy A80 : Retirer la carte USB





      1 × 2,9 mm Phillips Connecteur d’antenne Connecteur d’empreintes digitales

    • Retirer la vis unique qui fixe la carte USB.
    • Déconnecter ensuite le connecteur du capteur d’empreintes digitales.

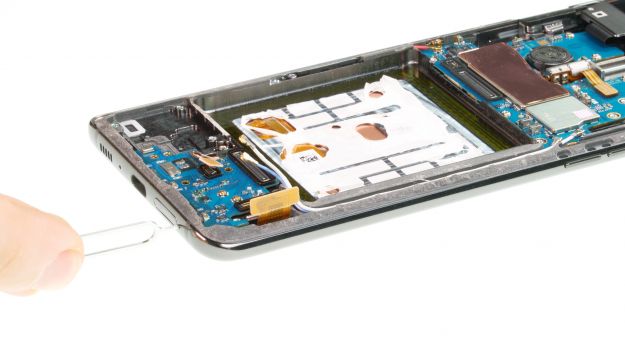

    • Enlevez finalement le support de la carte SIM de l’appareil.
    • Maintenant la carte de circuit imprimé inférieure peut être enlevée de l’appareil. Plier les câbles un peu sur le côté pour ne pas rester coincé avec la carte.

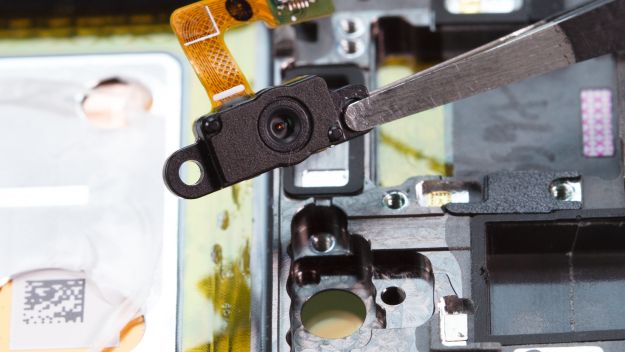

      Étape Suivante pour réparer de l’écran du Samsung Galaxy A80 : Retirer le capteur d’empreintes digitales





        2 × 2,9 mm Phillips

      • Desserrer les deux vis du capteur d’empreintes digitales.

      Étape Suivante pour réparer de l’écran du Samsung Galaxy A80 : Enlever les caches des caméras





        2 × 2,3 mm Phillips 4 × 2,4 mm Phillips

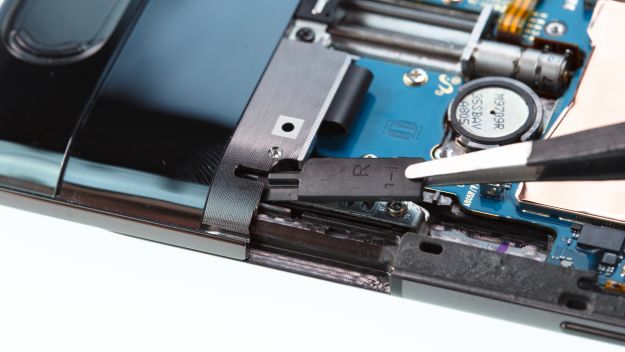

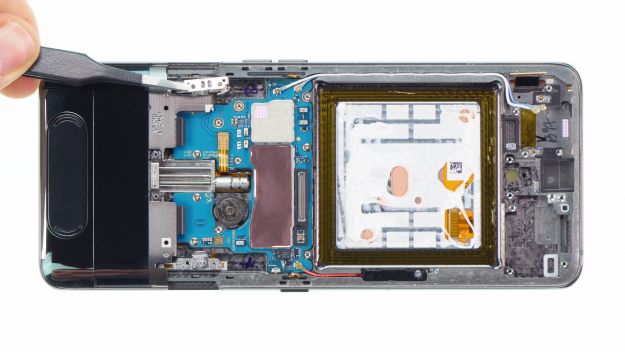

      • Enlever les deux couvercles en plastique sur les côtés, chacun marqué « R » et « L ».

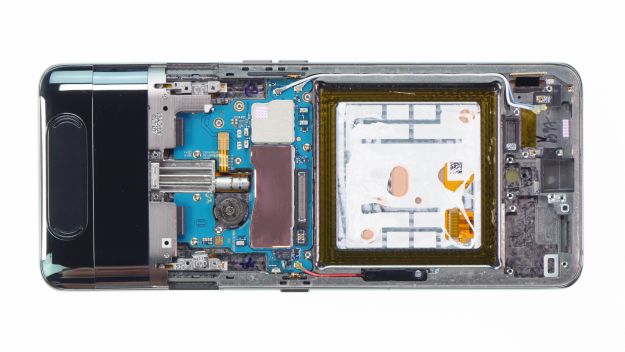

      Étape Suivante pour réparer de l’écran du Samsung Galaxy A80 : Supprimer le circuit principal





        Connecteur 5 × 2,9 mm Phillips 1 × 3,9 mm Phillips

      • Enlevez le câble d’antenne rouge sur le côté gauche et les câbles blanc et bleu sur le côté droit de leurs guides dans le cadre.

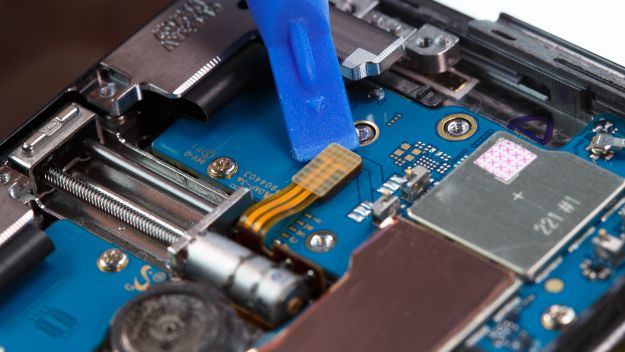

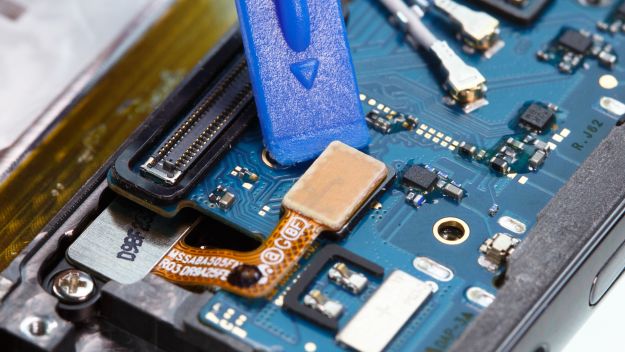

      • Déconnectez ensuite le connecteur du moteur de la caméra de la carte mère.

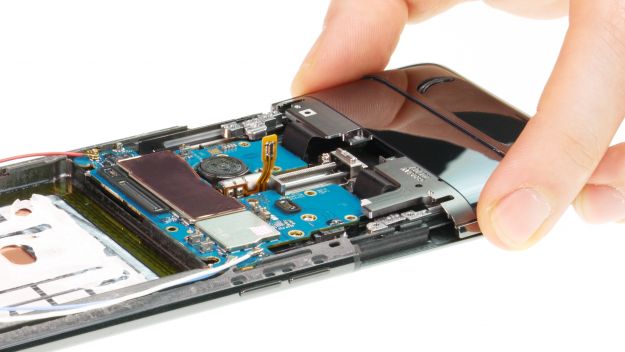

      • Puis tirez le module de la caméra davantage vers le haut jusqu’à ce qu’il glisse hors de ses guides latéraux.

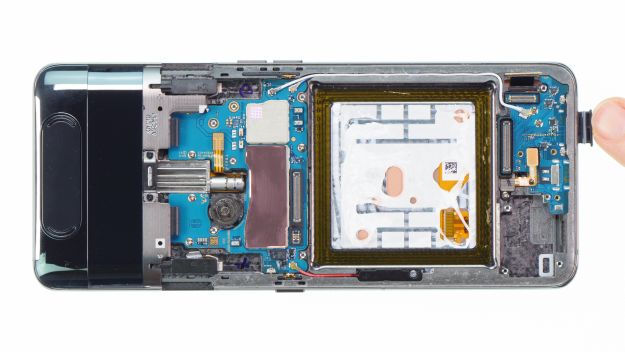

      • Prenez un spudger et faites levier sur la carte principale légèrement vers le haut.
      • Maintenant vous pouvez mettre le module de la caméra ensemble avec la carte principale de côté.


      Étape Suivante pour réparer de l’écran du Samsung Galaxy A80 : Enlever le moteur de la caméra





        2 × 2,9 mm Phillips

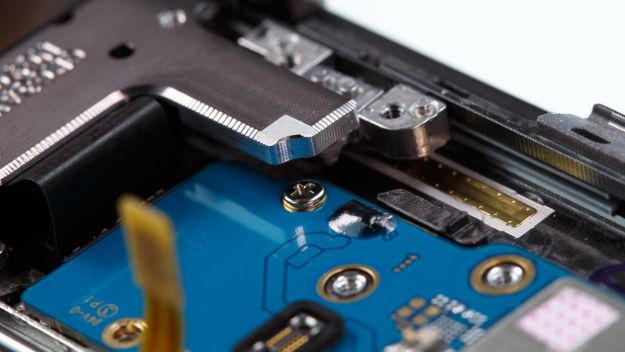

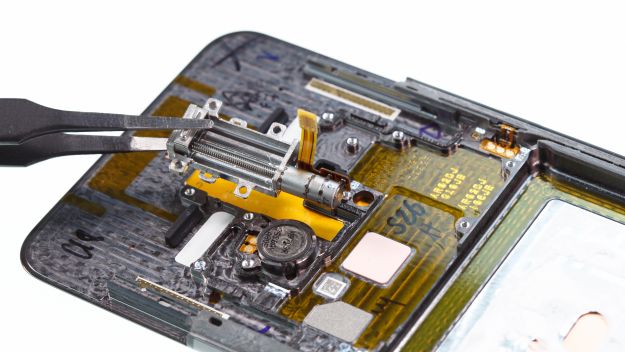

      • Desserrer les vis du moteur de la caméra.
      • Le moteur de la caméra est maintenant desserré et peut être retiré de l’appareil.

      Étape Suivante pour réparer de l’écran du Samsung Galaxy A80 : Préparer le nouvel affichage

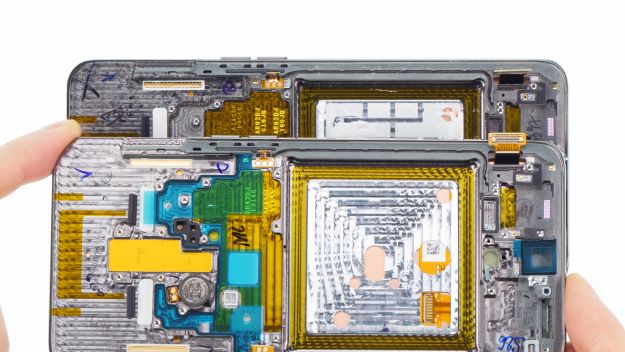

      • Prenez maintenant le nouvel écran et comparez votre pièce de rechange avec l’ancien écran.
      • Vous devrez peut-être reprendre quelques petites pièces comme le moteur à vibration.
      • Enlevez ensuite les films de protection sur les ouvertures et les surfaces adhésives.

    • Nous n’utilisons pas de nouvel écran dans ce manuel, car il fonctionne toujours. Mais l’assemblage fonctionne de la même manière avec un nouvel affichage.

      • Les bons outils pour votre réparation

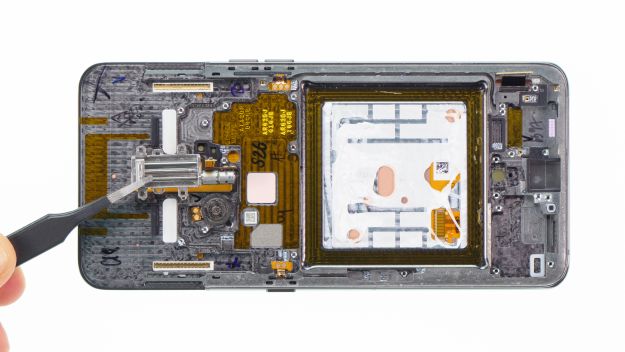

      Étape Suivante pour réparer de l’écran du Samsung Galaxy A80 : Insérer le moteur de la caméra





        2 × 2,9 mm Phillips

      • Retourner le moteur de la caméra dans l’appareil.
      • Visser le moteur de la caméra.

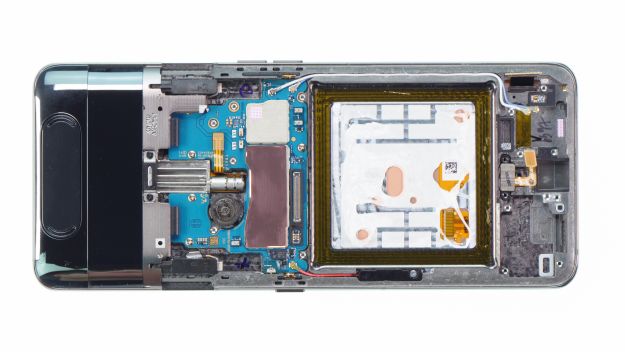

      Étape Suivante pour réparer de l’écran du Samsung Galaxy A80 : Insérez la carte mère.





        Connecteur 5 × 2,9 mm Phillips 1 × 3,9 mm Phillips

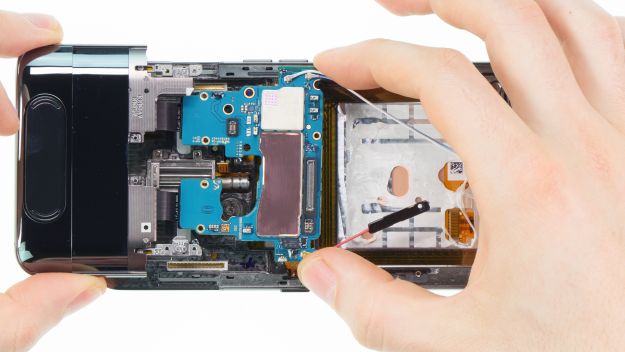

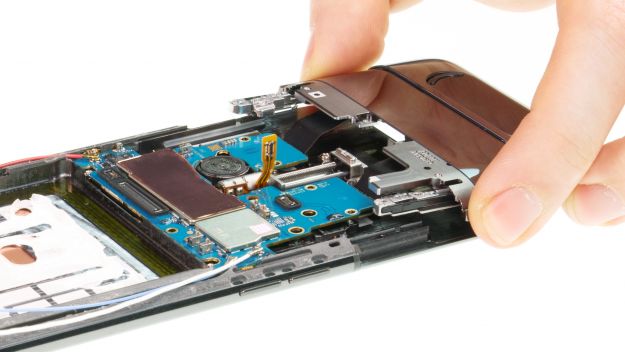

      • Retourner la carte mère dans l’unité.
      • Retourner le moteur de la caméra à la carte mère.
      • Retourner la carte mère.

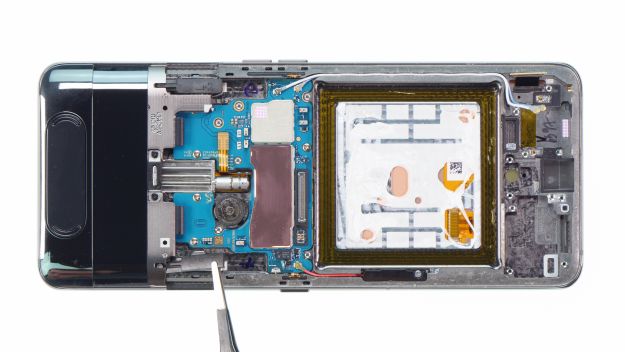

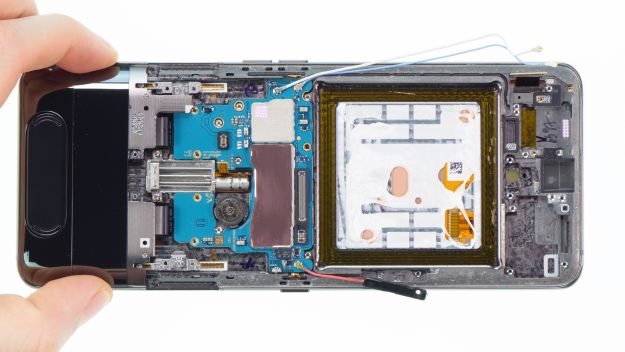

      • Retourner également le câble d’antenne rouge sur le côté gauche et le câble blanc et bleu sur le côté droit dans leurs guides dans le cadre. Vous pouvez utiliser un spudger ou une pince à épiler pour les pousser un peu vers le bas.
      • Vissez le couvercle en plastique du câble d’antenne rouge.

      Étape Suivante pour réparer de l’écran du Samsung Galaxy A80 : Insérer les caches des caméras





        2 × 2,3 mm Phillips 4 × 2,4 mm Phillips

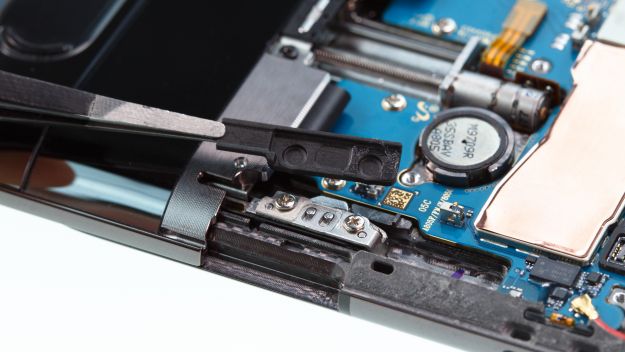

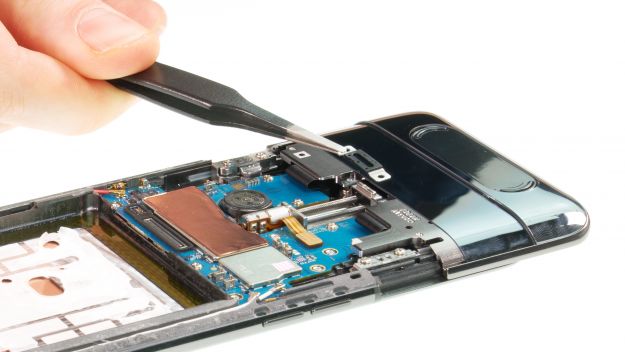

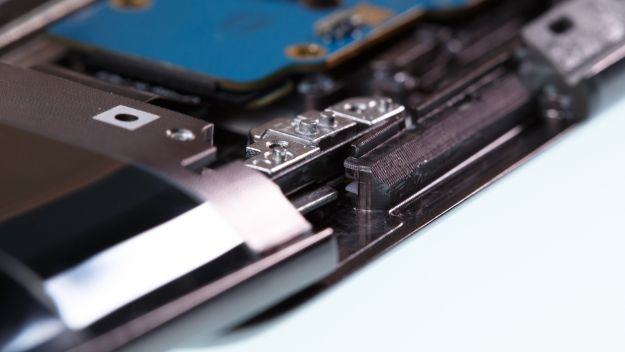

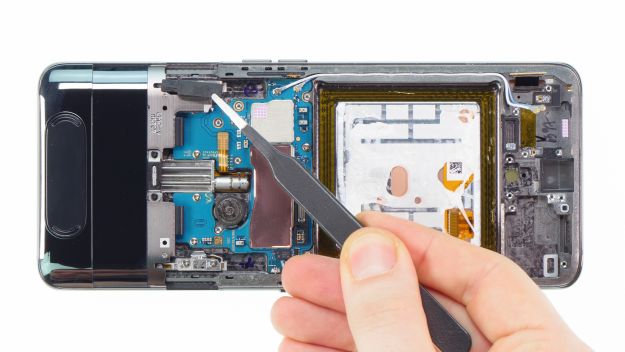

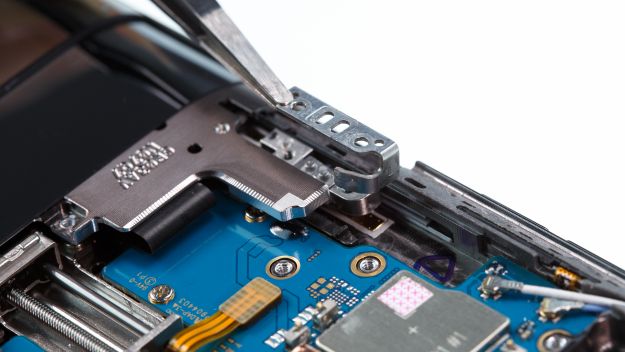

      • Insérez à nouveau les pinces métalliques à droite et à gauche du module de caméra.
      • Revissez ensuite les couvercles. Utilisez les vis noires pour le couvercle du milieu et les vis argentées pour les couvercles latéraux. Les étiquettes « R » et « L » décrivent la position vue du côté de l’écran.

      Étape Suivante pour réparer de l’écran du Samsung Galaxy A80 : Insérer le capteur d’empreintes digitales





        2 × 2,9 mm Phillips

      • Suivant, remettez le capteur d’empreintes digitales en place et vissez-le.

      Étape Suivante pour réparer de l’écran du Samsung Galaxy A80 : Insérer la carte USB





        1 × 2,9 mm Phillips Connecteur Connecteur d’antenne

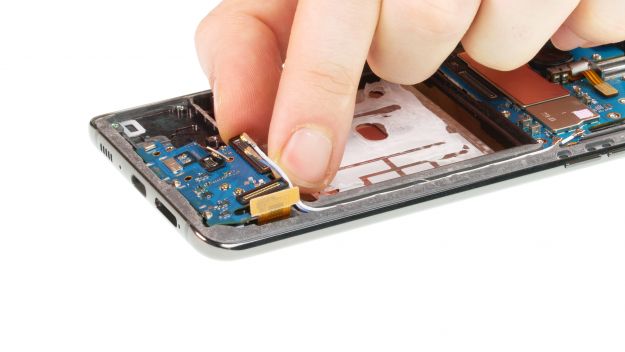

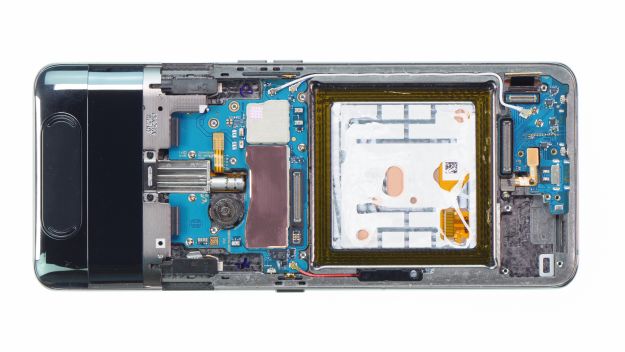

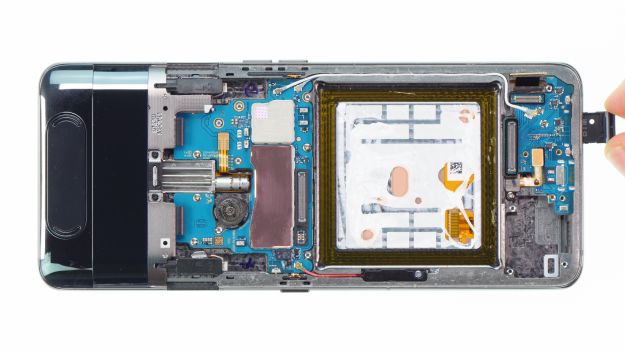

      • Replacez la planche inférieure dans sa position dans l’appareil. Veillez à ne pas pincer les câbles en dessous.
      • Remettez ensuite le support de la carte SIM en place. S’il est coincé, ne le poussez pas avec force, mais vérifiez si la carte est déjà en place.
      • Reconnectez ensuite le connecteur du capteur d’empreintes digitales.

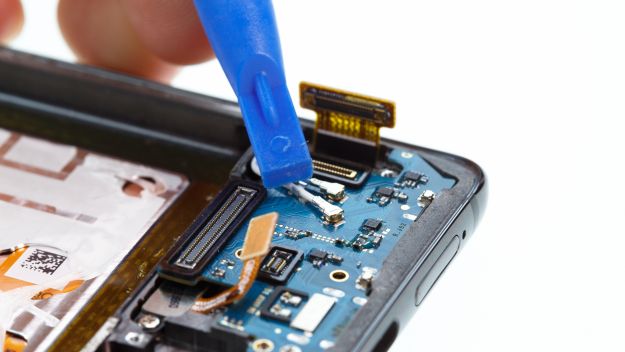

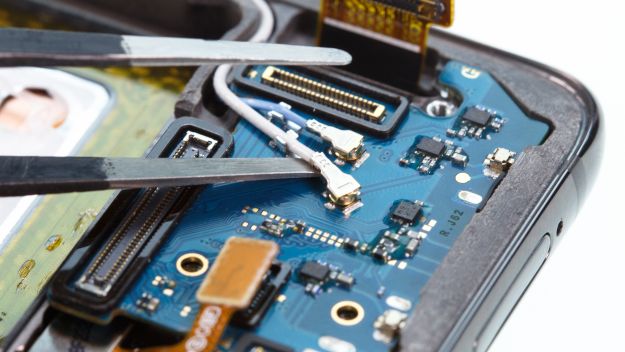

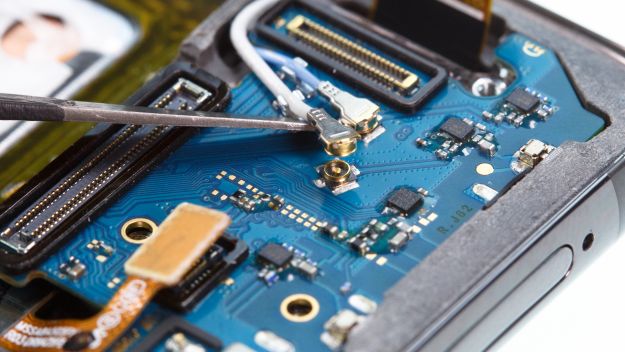

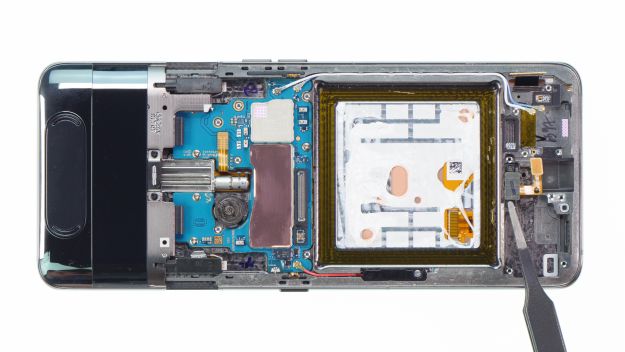

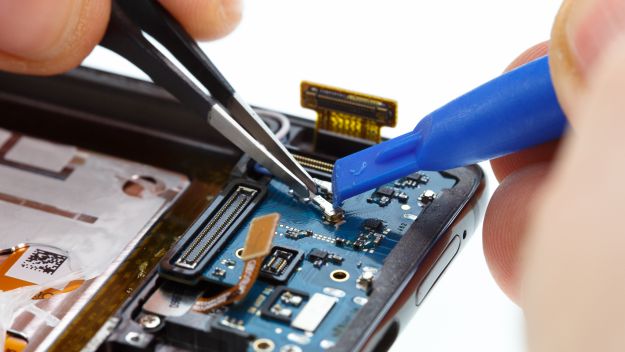

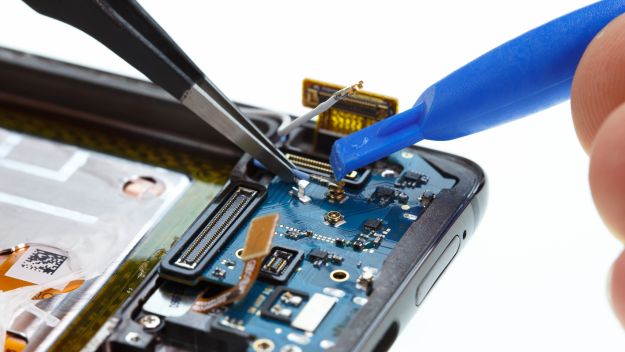

      • Positionnez les connecteurs des câbles d’antenne sur leurs douilles et appuyez dessus avec un spudger jusqu’à ce qu’ils s’enclenchent.
      • Menez le câble blanc dans la pince de la carte.
      • Serrez ensuite la vis unique.

      Étape Suivante pour réparer de l’écran du Samsung Galaxy A80 : Insérer la pile

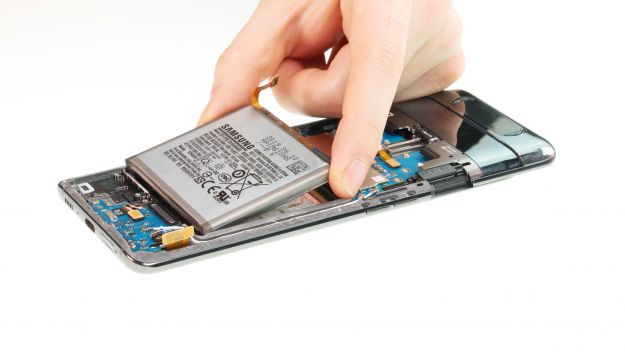

      • Insérez maintenant la batterie dans l’appareil. Si votre écran n’a pas de nouvelles surfaces adhésives, vous pouvez utiliser du ruban adhésif double face pour refixer la batterie.
      • Lors de l’insertion de la batterie, assurez-vous qu’il y a suffisamment de place de tous les côtés.

      Étape Suivante pour réparer de l’écran du Samsung Galaxy A80 : Insérer l’orateur





        Connecteur 7 × 3,9 mm Phillips

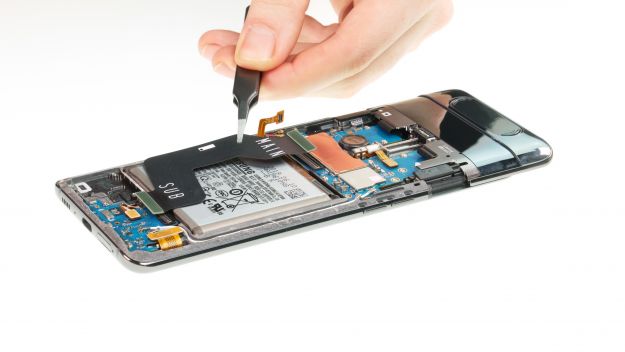

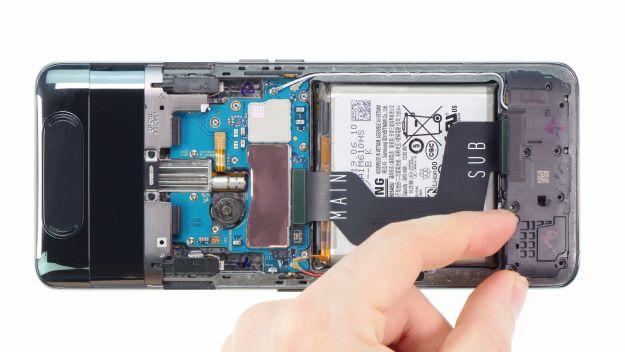

      • Remettez le câble large-flex dans l’appareil et connectez-le à la carte mère et à la carte USB.
      • Remettez le haut-parleur dans l’appareil, appuyez légèrement dessus et vissez-le.

      Étape Suivante pour réparer de l’écran du Samsung Galaxy A80 : Brancher la batterie





        Connecteur de batterie

      • Connecter maintenant la batterie à la carte mère.

      Étape Suivante pour réparer de l’écran du Samsung Galaxy A80 : Insérer la couverture du panneau principal





        6 × 3,3 mm Phillips

      • Placez le couvercle de la carte mère sur le côté droit, puis appuyez dessus pour le mettre en place.
      • Assurez-vous que les petits nez en plastique des deux côtés s’enclenchent en place.
      • Puis vous pouvez alors fixer le couvercle.

      Étape Suivante pour réparer de l’écran du Samsung Galaxy A80 : Testez votre Galaxie A80





      • Avant de refermer complètement votre Samsung Galaxy A80 et de recoller le couvercle arrière, vous devez tester si tout fonctionne.
      • Démarrez le téléphone et ouvrez l’application du téléphone.
      • Entrez *#0*# dans le champ du numéro et le menu de test Samsung s’ouvrira.
      • Voici que vous pouvez tester l’écran pour des erreurs de toucher et d’affichage.
      • Vous pouvez également tester toutes les autres fonctions, comme le haut-parleur, le moteur à vibration, etc.
      • Si tout fonctionne comme prévu, vous pouvez fermer l’appareil.

      Étape Suivante pour réparer de l’écran du Samsung Galaxy A80 : Joindre la couverture arrière





      • Enlevez tout l’adhésif restant de l’intérieur de la couverture arrière et du cadre de l’appareil. Vous pouvez gratter les restes avec un outil en plastique, comme un spudger. Vous pouvez également utiliser de l’alcool à friction comme l’isopropanol et un chiffon non pelucheux. Vous devez enlever tous les résidus d’adhésif afin que l’appareil puisse être correctement fermé.
      • Prenez le nouveau cadre adhésif et vérifiez l’alignement correct. Vous pouvez vous orienter sur les différents évidements et trous de vis.
      • Enlevez le premier film de protection transparent et placez l’adhésif sur le cadre de manière à ce qu’il soit correctement positionné et ne dépasse nulle part.
      • Enlevez ensuite le film protecteur vert. Si la colle se détache du cadre à certains endroits, appuyez dessus avec un spudger.
      • Posez ensuite le couvercle arrière et appuyez dessus.
      • Vous pouvez chauffer à nouveau le bord de l’appareil avec le pistolet thermique et l’alourdir avec quelques livres pour que l’adhésif colle encore mieux.
