Guide de réparation des écrans Huawei Nova

Pour commencer à réparer votre Huawei Nova

Si vous êtes bloqué ou si vous avez des questions, vous pouvez poster un commentaire. Nous serons heureux de vous aider.

1ère étape pour réparer les écrans Huawei Nova : Éteindre votre appareil





  • Eteignez votre appareil. Appuyez sur le bouton d’alimentation et maintenez-le enfoncé jusqu’à ce qu’un menu apparaisse. Sélectionnez « Power off » et appuyez à nouveau sur le bouton pour confirmer.

Étape Suivante pour réparer les écrans Huawei Nova : Retrait des vis du couvercle arrière





    2 × Pentalobe

  • Dévissez et retirez les deux vis pentalobe situées au bas de l’appareil qui maintiennent le couvercle fermé.

  • Vous avez besoin d’un tournevis Pentalobe PL1, qui est également utilisé pour les iPhones.

    • Étape Suivante pour réparer les écrans Huawei Nova : Retrait du plateau de la carte SIM





    • Insérez votre outil SIM dans le petit trou du plateau pour déverrouiller le plateau.
    • Enlevez le plateau et toute carte SIM ou microSD.

    Étape Suivante pour réparer les écrans Huawei Nova : Levée de la couverture arrière




  • Soyez très prudent à cette étape.


    • Placez la ventouse aussi loin que possible sur la couverture arrière, par exemple à l’endroit où il est écrit « Huawei ».
    • Tirer sur la ventouse tout en utilisant le pic pour pousser l’écran contre la table. Dès qu’un espace apparaît entre l’écran et le couvercle arrière, vous pouvez insérer le pic avec précaution.
    • Déplacez le pic le long des bords pour déconnecter le couvercle arrière des côtés. Continuez à tirer avec précaution sur la ventouse.
    • Le capteur d’empreintes digitales est installé dans le couvercle arrière. Un câble flexible relie ce capteur à la carte mère. Faites attention lorsque vous enlevez l’écran pour éviter d’endommager le câble ou la carte mère.

    • Soulevez doucement le couvercle arrière. Ouvrez lentement l’appareil au niveau du bord supérieur comme un livre. Vous devriez maintenant voir le câble flexible du capteur d’empreintes digitales.

    Étape Suivante pour réparer les écrans Huawei Nova : Débranchement du capteur d’empreintes digitales





      1 × Phillips

    • La vis qui maintient la plaque sur le connecteur d’affichage est couverte par un autocollant rond. Retirez cet autocollant.
    • Dévissez la vis et retirez la plaque. Le connecteur est fixé sur le couvercle et se détache avec celui-ci.

    Étape Suivante pour réparer les écrans Huawei Nova : Débranchement de la batterie





      Connecteur de batterie

    • Déconnectez le connecteur du câble noir flexible menant à la batterie à l’aide d’un outil plat.

    Étape Suivante pour réparer les écrans Huawei Nova : Suppression de la caméra frontale





      1 × Phillips Connecteur de caméra avant

    • Dévissez la vis de la plaque métallique sur le connecteur de la caméra frontale.
    • Enlevez la plaque.
    • Enlevez soigneusement le connecteur à l’aide d’un spudger.
    • Enlevez la caméra frontale de son support.

    Étape Suivante pour réparer les écrans Huawei Nova : Suppression du port audio





      Connecteur de port audio

    • Déconnectez le connecteur à l’aide d’un spudger et retirez le port audio.

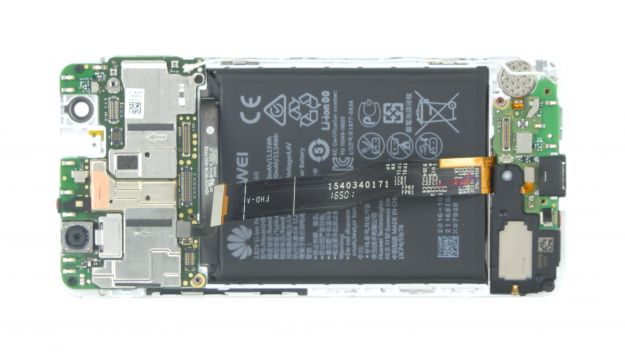

    Étape Suivante pour réparer les écrans Huawei Nova : Débranchement des câbles souples





      1 × Phillips Câble flexible 1 Câble flexible 2 Câble d’antenne 1 × Phillips Câble flexible 3

    • Dévissez la vis de la plaque recouvrant les connecteurs des deux grands câbles flexibles. Ensuite, retirez la plaque.
    • Déconnectez les deux connecteurs de câble souple de la carte mère à l’aide d’un spudger.
    • Déconnecter le connecteur du câble d’antenne sur la carte de circuit imprimé inférieure. Maintenant, vous peut atteindre la vis de la plaque inférieure recouvrant le connecteur de la grand câble flexible avec la flèche.
    • Dévissez la vis de la plaque inférieure et retirez la plaque.
    • Utilisez un spudger pour déconnecter le connecteur et ensuite retirer le câble flexible.

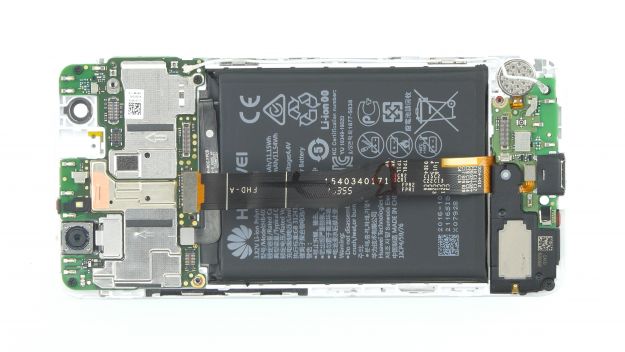

    Étape Suivante pour réparer les écrans Huawei Nova : Retrait de la carte de circuit imprimé inférieure

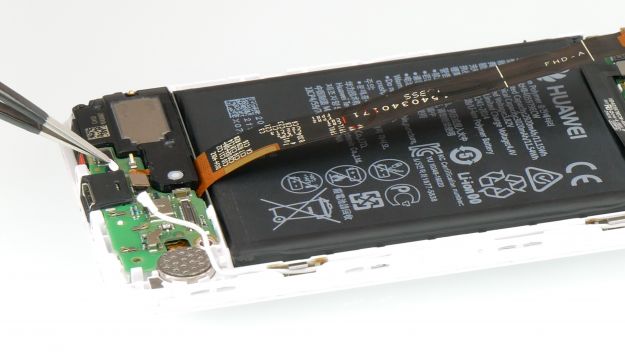

      Connecteur du haut-parleur 2 × Phillips

    • Déconnectez le connecteur du haut-parleur à l’aide d’un spudger.
    • Dévissez les deux vis de la carte de circuit imprimé inférieure. Pour la vis inférieure, enlevez d’abord l’autocollant rond.
    • Enlevez maintenant la carte de circuit imprimé inférieure.

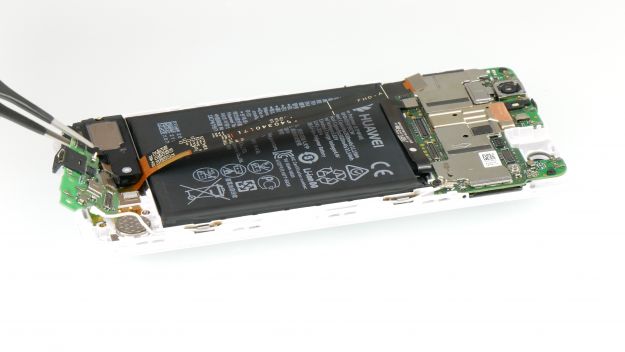

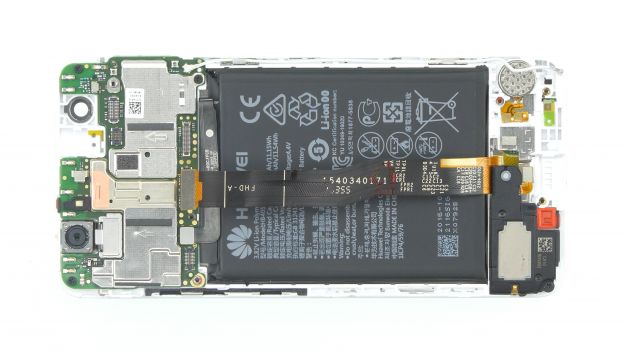

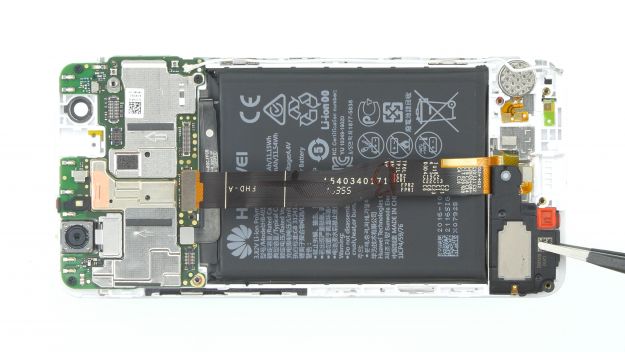

    Étape Suivante pour réparer les écrans Huawei Nova : Suppression de l’orateur





      1 × Phillips

    • Dévissez la vis du haut-parleur.
    • Démontez le haut-parleur.

  • Le haut-parleur est légèrement collé, vous devrez donc peut-être le soulever avec précaution à l’aide d’un outil plat.

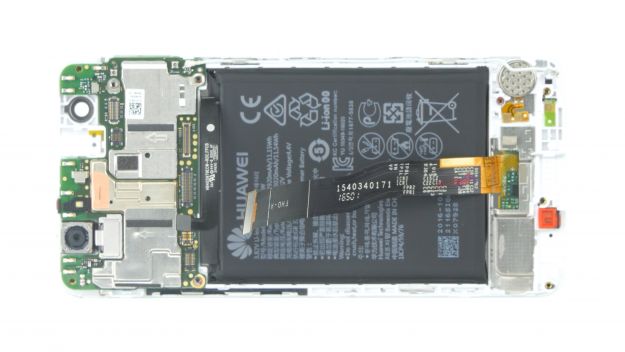

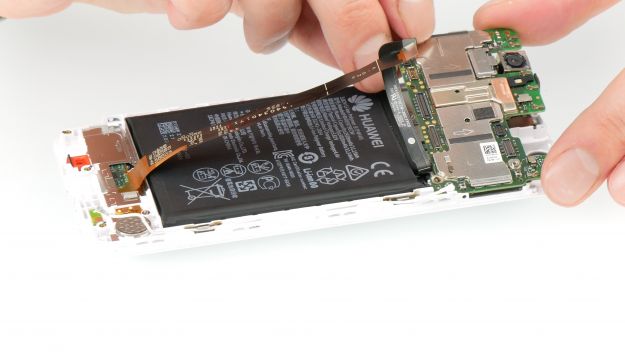

    • Étape Suivante pour réparer les écrans Huawei Nova : Retrait de la carte mère





      3 × Phillips Câble d’antenne

    • Déconnectez le connecteur du câble d’antenne.
    • Déposez les trois vis restantes de la carte mère.
    • Soulevez délicatement le câble de la batterie.
    • Déposez toute la carte mère (y compris la caméra principale).

  • Vous devez toujours déconnecter le connecteur de la batterie juste après avoir ouvert l’appareil. Dans cette étape, vous ne faites que décoller le câble de la batterie.

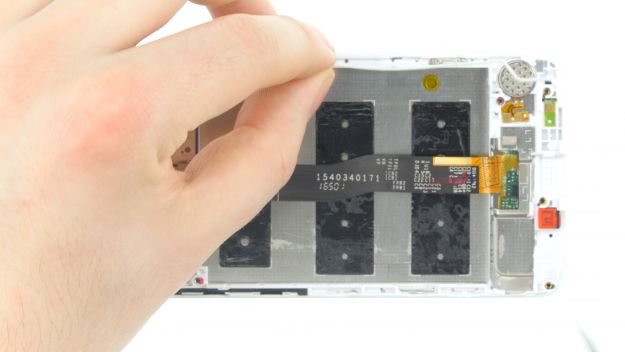

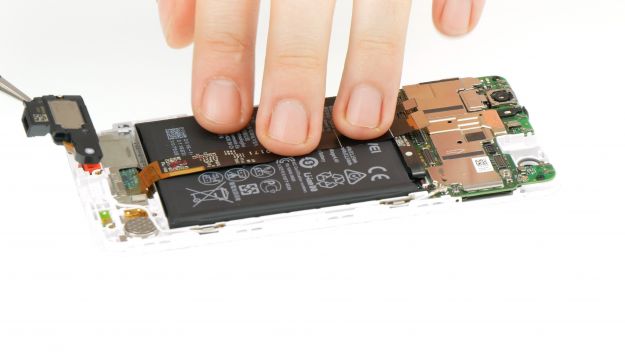

    Étape Suivante pour réparer les écrans Huawei Nova : Retrait de la batterie





    • Courbez le câble flexible restant sur le côté en utilisant votre doigt. Ensuite, ramollissez lentement la colle sous la batterie en chauffant celle-ci à l’aide d’un pistolet thermique.
    • Utilisez un large spudger pour faire sortir la batterie de tous les côtés avec précaution jusqu’à ce qu’elle sorte facilement.

  • Répartissez l’air chaud de manière uniforme et chauffez le même endroit plusieurs fois au lieu de risquer une surchauffe ponctuelle de la batterie. Vous ne devriez pas avoir besoin de trop de force pour le spudger.

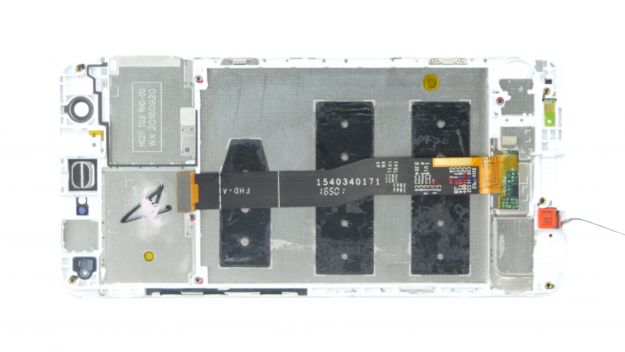

    • Étape Suivante pour réparer les écrans Huawei Nova : Retrait de l’antenne Wifi





    • Les connecteurs des deux côtés devraient déjà être déconnectés, car les deux cartes de circuit imprimé sont retirées. Maintenant, tirez avec précaution le câble d’antenne de son support.

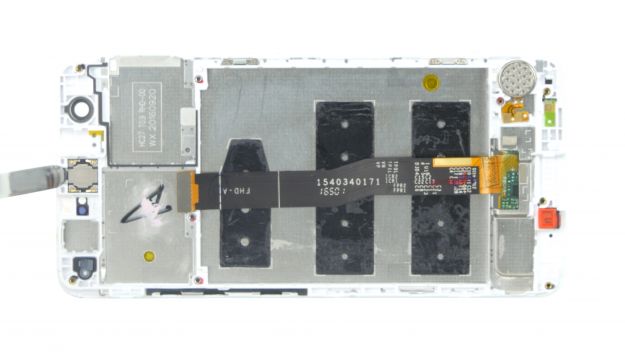

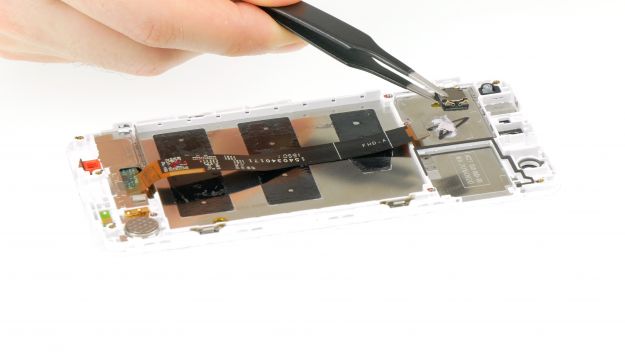

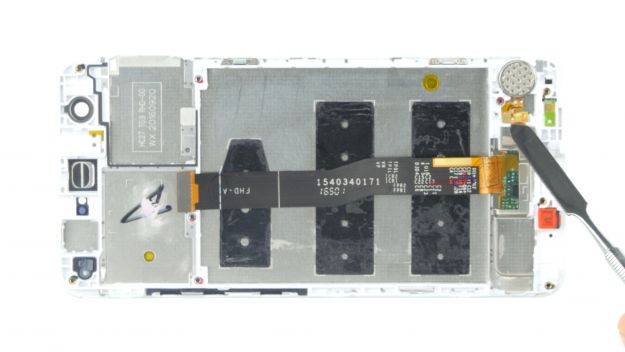

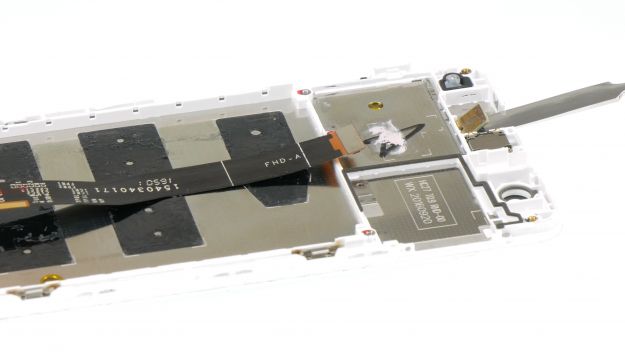

    Étape Suivante pour réparer les écrans Huawei Nova : Retrait du capteur de proximité





      capteur de proximité Capteur de proximité

    • Calculez avec précaution le capteur de proximité à l’aide d’un pistolet thermique pour faire fondre la colle qui se trouve en dessous.
    • Calculez avec précaution le capteur de proximité à l’aide d’une spatule métallique et retirez-le.

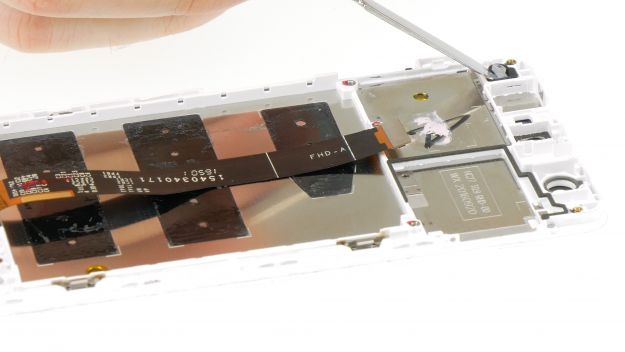

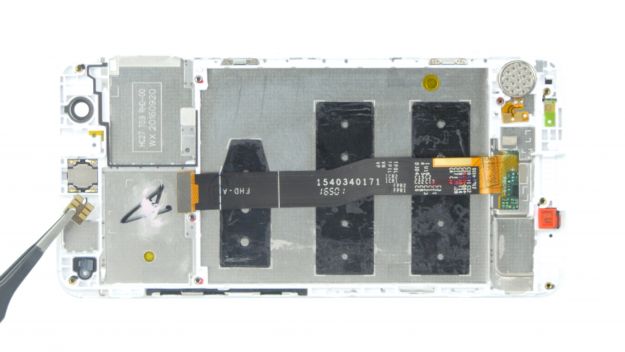

    Étape Suivante pour réparer les écrans Huawei Nova : Retrait de l’écouteur





      Oreillette

    • Chauffez soigneusement l’écouteur à l’aide d’un pistolet thermique pour faire fondre la colle.
    • Décollez soigneusement l’écouteur à l’aide d’une spatule métallique.

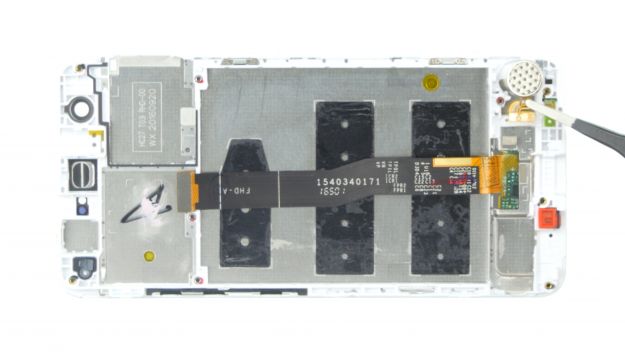

    Étape Suivante pour réparer les écrans Huawei Nova : Retrait du moteur à vibration





      Moteur à vibrations

    • Chauffez soigneusement le moteur à vibration à l’aide d’un pistolet thermique.
    • Perdez soigneusement le moteur à vibration à l’aide d’une spatule métallique et retirez-le.

    Les bons outils pour votre réparation

    Étape Suivante pour réparer les écrans Huawei Nova : Préparation de la nouvelle présentation





      Support en plastique rouge Support de LED Joints en caoutchouc

    • Tous les écrans disponibles ne sont pas livrés avec les mêmes pièces. Vous devrez peut-être réutiliser certaines anciennes pièces lors de l’installation du nouvel écran:

      • Support en plastique rouge (légèrement collé)

      • Support pour LED d’état (légèrement collé)
      • S joints en caoutchouc autour des trous de l’écran
      2. Retirez les films de protection rouges des bandes adhésives pour la batterie, l’écouteur et la carte de circuit imprimé inférieure.

    Étape Suivante pour réparer les écrans Huawei Nova : Insertion de l’écouteur





    • Réinsérez l’écouteur dans l’écran et appuyez dessus pour le faire coller.

    Étape Suivante pour réparer les écrans Huawei Nova : Mise en place du moteur à vibration





    • Réinsérez le moteur à vibration dans l’écran et appuyez dessus pour le faire coller.

    Étape Suivante pour réparer les écrans Huawei Nova : Insertion du capteur de proximité





    • Réinsérez le capteur de proximité dans l’écran et appuyez dessus pour le faire coller.

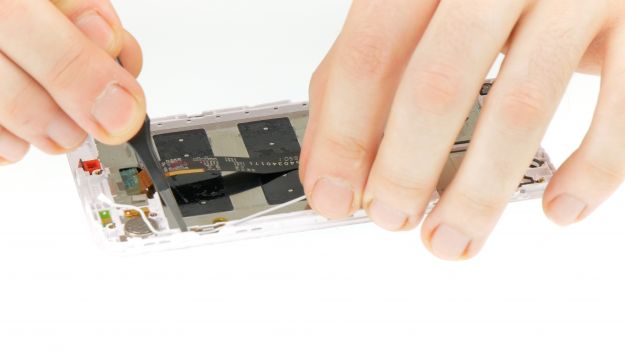

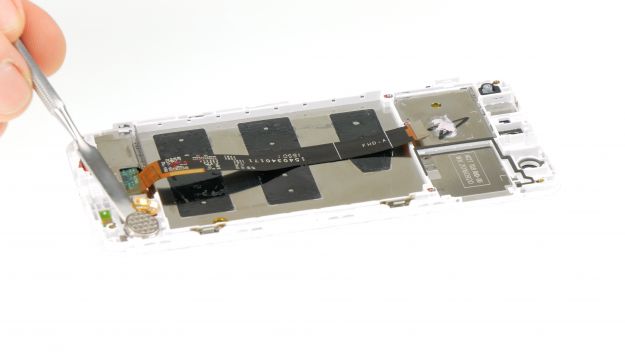

    Étape Suivante pour réparer les écrans Huawei Nova : Insertion du câble d’antenne





    • Insérez avec précaution le câble de l’antenne dans son support. Vous ne le brancherez pas maintenant.

    Étape Suivante pour réparer les écrans Huawei Nova : Mise en place de la pile




  • S’assurer que toutes les petites pièces nécessaires (joints, etc.) de l’ancien écran sont installées et que les films de protection sont enlevés.


    • Lève le câble flexible pour insérer la batterie dans le nouvel écran.
    • Appuyez sur la pile sur les bandes adhésives.

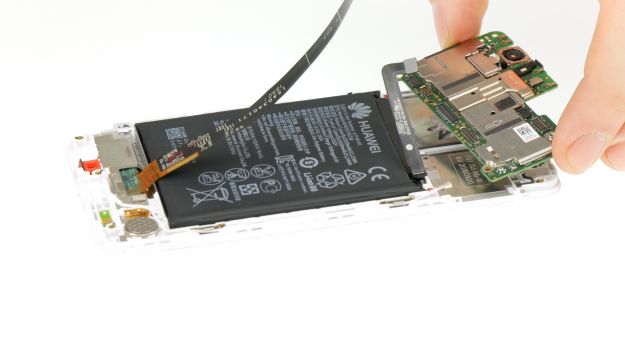

    Étape Suivante pour réparer les écrans Huawei Nova : Insertion de la carte mère





      3 × Phillips Câble d’antenne

    • Insérer la carte mère dans le nouvel affichage. Assurez-vous que la caméra principale est insérée dans son support.
    • Vissez les trois vis Phillips dans leurs trous de vis aux coins de la carte mère. Laissez le trou en bas à droite de la carte mère dans l’image libre pour l’instant.
    • Reconnectez le câble d’antenne à la carte mère. Placez d’abord le connecteur directement sur sa prise. Ensuite, appuyez doucement sur le connecteur jusqu’à ce qu’il s’enclenche en place.

    Étape Suivante pour réparer les écrans Huawei Nova : Insertion de l’orateur





      1 × Phillips

    • Insérer le haut-parleur dans sa position d’origine et appuyer doucement pour le faire adhérer.
    • Fixer le haut-parleur à l’aide d’une vis Phillips.

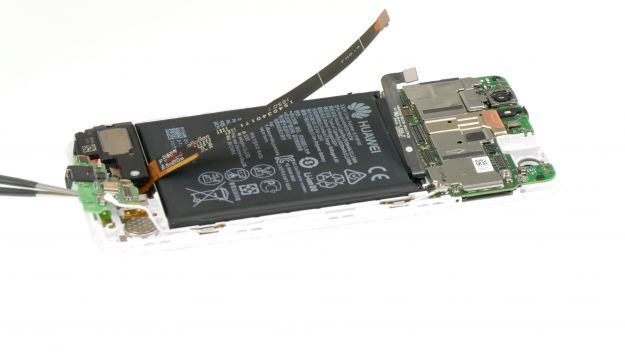

    Étape Suivante pour réparer les écrans Huawei Nova : Insertion de la carte de circuit imprimé inférieure





      2 × Phillips Connecteur du haut-parleur

    • Insérer la carte de circuit imprimé inférieure dans sa position initiale. Veillez à ne pas couvrir le connecteur du câble flexible du haut-parleur.
    • Serrez les deux vis Phillips sur le bord inférieur de la carte de circuit imprimé. Laissez le trou de vis de la batterie libre pour l’instant.
    • Appuyez sur le connecteur du haut-parleur pour le connecter.
    • Fixez l’autocollant rond sur la vis à côté du haut-parleur. Ce n’est qu’un indicateur d’humidité. S’il est cassé, vous n’avez pas besoin de le refixer.

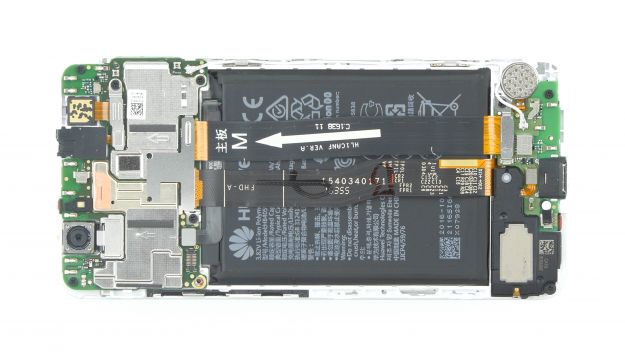

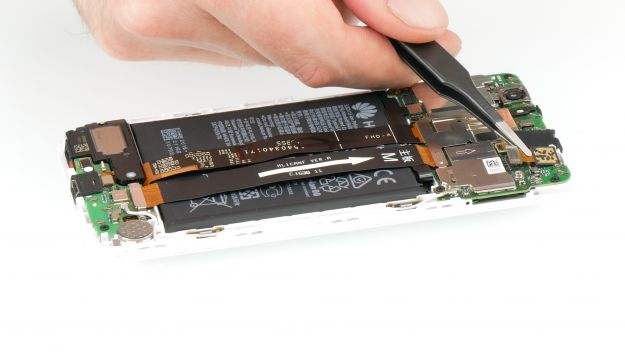

      Étape Suivante pour réparer les écrans Huawei Nova : Raccordement des câbles souples et du câble d’antenne





        Câble d’antenne Câble flexible 1 Câble flexible 2 1 × Phillips

    • Vérifiez que tous les connecteurs sont bien en place avant de les enfoncer, sinon ils pourraient être endommagés.

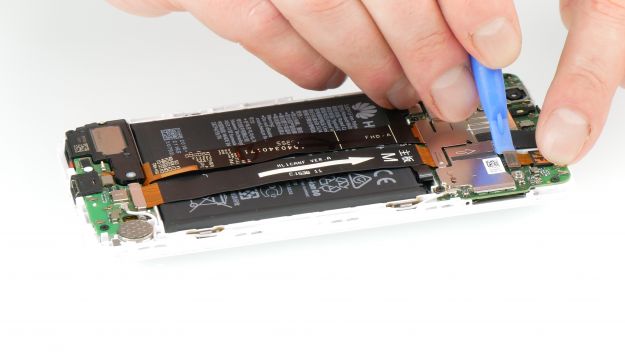

      • Placez le gros câble flexible avec la flèche entre les deux cartes de circuit imprimé.
      • Connectez le connecteur à la carte de circuit imprimé inférieure. Assurez-vous que la flèche est orientée vers le haut (vers la carte mère).

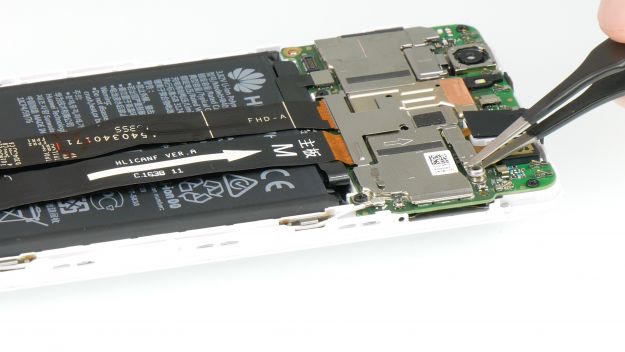

      • Placez la plaque de support sur le connecteur, verrouillez-le et utilisez la vis Phillips pour le fixer.
      • Connectez le câble d’antenne vers la carte de circuit imprimé inférieure. Faites-le passer d’abord autour de la moteur à vibration. Ensuite, placez la fiche directement sur sa prise. Appuyez ensuite sur la fiche à l’aide d’une spatule jusqu’à ce qu’elle s’enclenche dans lieu. (Répétez cette étape à l’autre extrémité du câble d’antenne, s’il n’est pas connecté.)
      • Appuyez sur le câble noir de la batterie pour le faire coller. Ne connectez pas encore la batterie!
      • Connectez le grand câble flexible avec la flèche à la carte mère.
      • Connectez le câble flexible du milieu à la carte mère.
      • Placez la plaque de support sur les connecteurs des deux grands câbles flexibles, verrouillez-la et fixez-la avec la vis Phillips.

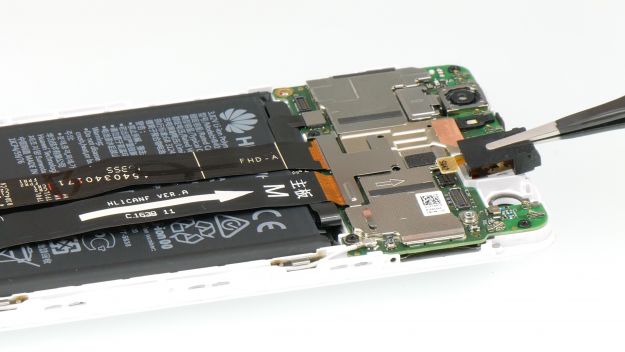

      Étape Suivante pour réparer les écrans Huawei Nova : Insertion du port audio





        Connecteur de port audio

      • Insérer le port audio dans l’écran.
      • Connecter le connecteur du port audio à la carte mère.

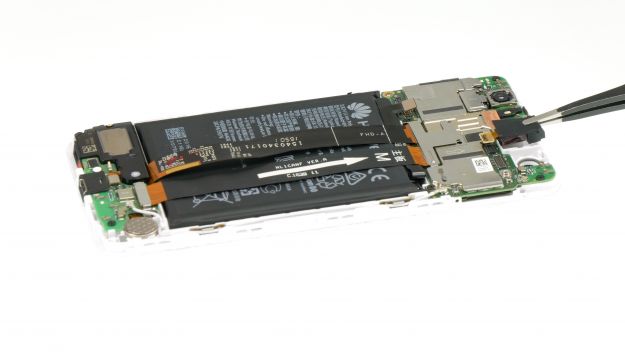

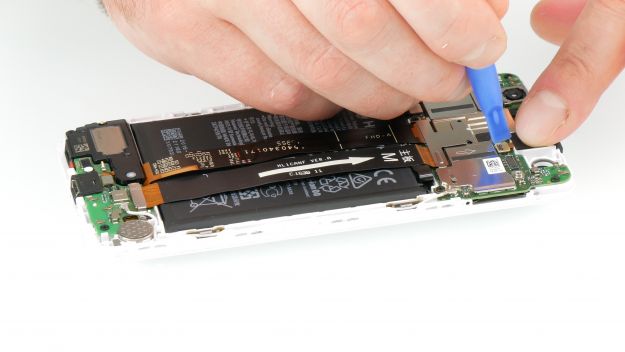

      Étape Suivante pour réparer les écrans Huawei Nova : Insertion de la caméra frontale





        Connecteur de caméra avant 1 × Phillips

      • Insérer la caméra frontale dans l’écran.
      • Connecter avec précaution le connecteur de la caméra frontale à la carte mère.
      • Placer la plaque sur les connecteurs de l’oreillette et de la caméra frontale, la verrouiller et la fixer avec la vis Phillips.

      Étape Suivante pour réparer les écrans Huawei Nova : Connexion de la batterie





        Connecteur de batterie

      • Maintenant, rebranchez la batterie.

      Étape Suivante pour réparer les écrans Huawei Nova : Raccordement de la couverture arrière





        Connecteur du capteur d’empreintes digitales 1 × Phillips

      Connectez le connecteur du capteur d’empreintes digitales situé sur la couverture arrière à la carte mère.


      • Le connecteur de l’écran est connecté à une plaque métallique. Verrouillez la plaque métallique et appuyez sur le connecteur.
      • Vissez la plaque métallique (1x vis cruciforme).
      • Collez l’indicateur d’humidité rond sur la vis, si vous l’avez encore.

      Étape Suivante pour réparer les écrans Huawei Nova : Fixation de la couverture arrière





      • Premièrement, verrouillez la couverture arrière au niveau du bord supérieur (par la caméra) et placez-la ensuite sur l’écran.
      • Appuyez sur la couverture arrière tout autour avec précaution pour la mettre en place.

      Étape Suivante pour réparer les écrans Huawei Nova : Installation du plateau de la carte SIM





      • Insérez le plateau SIM et les cartes dans votre appareil. Assurez-vous que le plateau est correctement positionné.

      Étape Suivante pour réparer les écrans Huawei Nova : Insertion des vis du couvercle arrière





        2 × Pentalobe

      • Vissez les deux vis pentalobées au bas de l’appareil qui maintiennent le couvercle fermé.

    • Vous avez besoin d’un tournevis Pentalobe PL1, qui est également utilisé pour les iPhones.

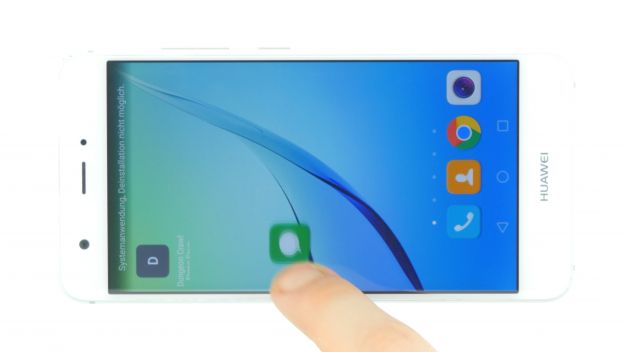

      • Étape Suivante pour réparer les écrans Huawei Nova : Tester l’affichage





      • Allumez votre appareil et faites glisser n’importe quelle application sur tout l’écran. Faites glisser l’application une fois sur toute la bordure, puis en zigzag sur l’écran. L’application doit toujours suivre votre doigt. Puis testez à nouveau la luminosité de l’écran en faisant glisser le curseur de luminosité sur le minimum et le maximum.
