Guide de réparation de l’écran Huawei P10

Guide de réparation de l’écran du Huawei P10

William

Guide de réparation de l’écran Huawei P10

Pour commencer la réparation de votre P10

Si vous êtes bloqué ou si vous avez des questions, vous pouvez poster un commentaire. Nous serons heureux de vous aider.

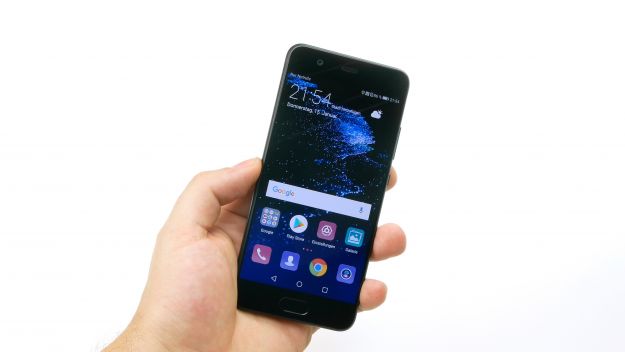

1ère étape pour réparer de l’écran du Huawei P10 : Éteindre l’appareil




Éteindre le dispositif de prévention des courts-circuits.


  • Presse et Maintenez le bouton d’alimentation enfoncé jusqu’à ce que l’icône de mise hors tension apparaisse.
  • Tap again pour éteindre l’appareil.

Étape Suivante pour réparer de l’écran du Huawei P10 : Retirer le plateau de la carte SIM




R

  • emove
  • the SIM holder.


    • Slide un outil SIM dans le petit trou et retire le support.

    Étape Suivante pour réparer de l’écran du Huawei P10 : Dévisser l’affaire





      2 × 3,0mm Pentalob

    • Déposez maintenant les vis du boîtier arrière sur le
    • droit
    • et
    • gauche du
    • du port USB
    • .

  • Huawei utilise des vis Pentalobe d’Apple. Vous aurez besoin d’un tournevis Pentalobe PL1. Vous pouvez démonter les têtes de vis si vous utilisez un autre tournevis.

    • Étape Suivante pour réparer de l’écran du Huawei P10 : Retirer le boîtier arrière





      Connecteur
  • Supprimez le boîtier arrière maintenant.

  • L’écran n’est pas collé, mais encliqueté sur les bords longs. Il est muni d’onglets de positionnement sur le bord supérieur.


    • Attacher
    • une ventouse sur l’écran
    • au-dessus de la maison
    • bouton.
    • Tirer sur la ventouse et utiliser un pic pour ouvrir un petit espace entre la caisse et l’affichage.
    • Tourner doucement le pic pour faire levier sur l’affichage.
    • Une fois que l’écran est
    • libéré tout autour,
    • plié.

  • Attention:L’écran est toujours relié par un câble souple et fin pour les boutons de veille et de volume.


    • Déconnectez ce câble flexible de la carte mère avec un outil en plastique.

    Étape Suivante pour réparer de l’écran du Huawei P10 : Débranchez la batterie





      1 × 2,5 mm Phillips Connecteur de batterie

    Débranchez la batterie pour éviter les courts-circuits pendant la réparation.


    • Déposez le support sur le connecteur de la batterie. Le couvercle a une vis d’un côté et une languette de l’autre.
    • Débranchez le connecteur avec un outil en plastique.

    Étape Suivante pour réparer de l’écran du Huawei P10 : Débranchez le câble flexible





      4 × 2,5 mm Phillips Connecteur

      Enlevez les vis marquées
    • Puis retirez soigneusement le couvercle. Le couvercle est accroché en plusieurs points.

    Étape Suivante pour réparer de l’écran du Huawei P10 : Supprimer la carte mère





      5 × 2,5 mm Phillips Connecteur Câble d’antenne Connecteur d’affichage

    Nous retirons maintenant la carte mère.


    • Débranchez le connecteur marqué 1.
    • Une des vis a un indicateur d’humidité blanc sur le dessus, que vous pouvez garder pour plus tard.
    • Enlever maintenant les vis Phillips.
    • Alors
    • déconnectez
    • le grand connecteur de la carte mère et retirez le câble.
    • Déconnectez l’extrémité supérieure du câble de la petite antenne en faisant un tour de la pince à épiler.

  • Attention de ne pas endommager la prise de la carte mère.


    • Enlevez ensuite le
    • bracket et séparez le connecteur sous-jacent.
    • Vous pouvez maintenant extraire la carte mère avec un outil plat.

    Étape Suivante pour réparer de l’écran du Huawei P10 : Retirez la batterie




  • Remove
  • the
  • batterie
  • .

    • >
  • La batterie est collée sur le boîtier avec deux bandes adhésives. L’une des bandes adhésives peut être retirée. Décollez sa languette et tirez lentement pour retirer la bande.
  • Tirer la bande très à plat,
  • pour qu’elle ne se déchire pas.
  • Now you can
  • slide in a flat tool
  • like the iPlastix
  • from the released side.
  • You can find links to all the tools in the info box below.

  • Attention de ne pas plier la batterie ni de rayer le boîtier.


    • Graduellement glisser l’outil sous la batterie ; ne pas forcer trop fort
    • .
    • Si la colle est trop forte,
    • vous pouvez
    • utiliser de l’air chaud pour la libérer.
  • Ne jamais chauffer directement la batterie. Retournez l’appareil et chauffez le côté de l’écran.


    • Étape Suivante pour réparer de l’écran du Huawei P10 : Enlever l’écouteur





    • Sortez l’oreillette légèrement collée.

    Étape Suivante pour réparer de l’écran du Huawei P10 : Enlever le capteur de proximité

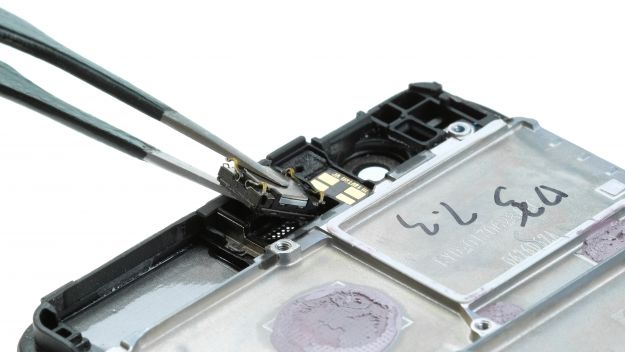

    • Sortez la petite puce avec le capteur de proximité. Ce capteur éteint votre écran lorsque vous tenez le téléphone contre votre oreille.

  • Il y a sur un côté une petite ouverture où vous pouvez insérer un outil fin.

    • Étape Suivante pour réparer de l’écran du Huawei P10 : Supprimer le port audio





      Connecteur audio

    • Débranchez le connecteur de la prise audio et faites sortir la prise audio.

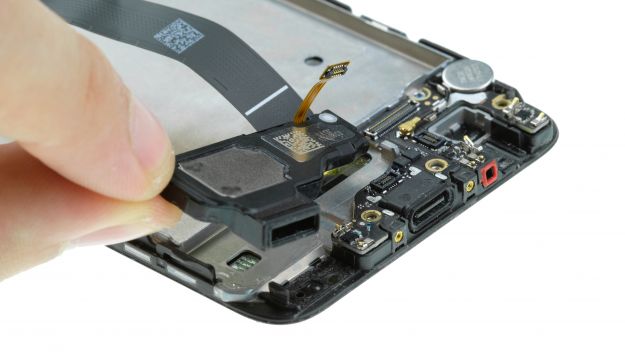

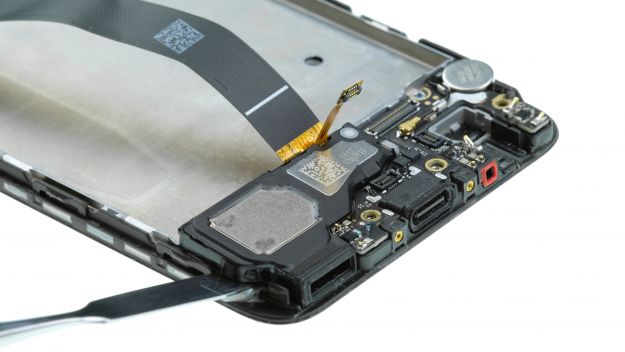

    Étape Suivante pour réparer de l’écran du Huawei P10 : Supprimer l’orateur





      Connecteur du haut-parleur

    • Déconnectez
    • le connecteur et faites sortir le haut-parleur.

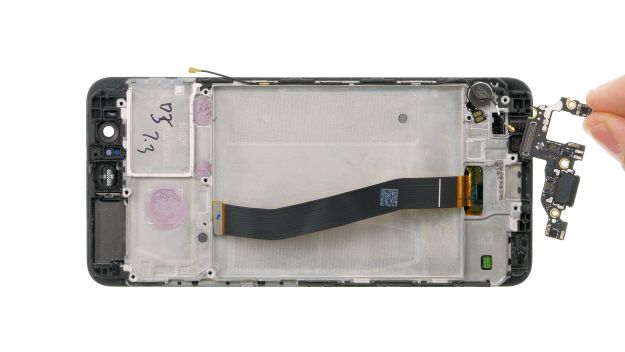

    Étape Suivante pour réparer de l’écran du Huawei P10 : Retirer la carte USB

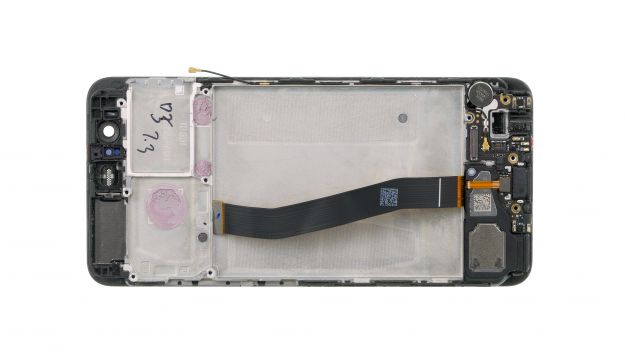

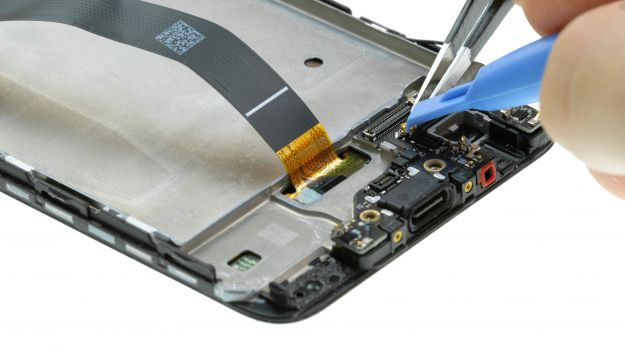

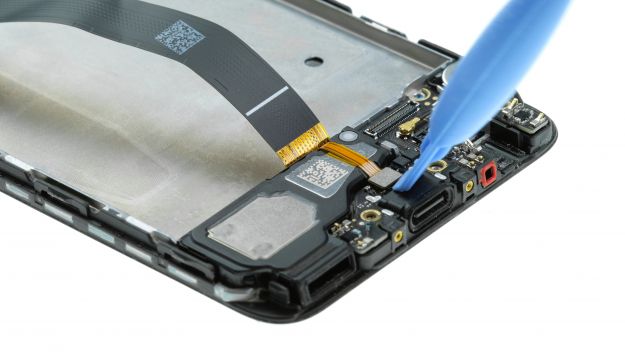

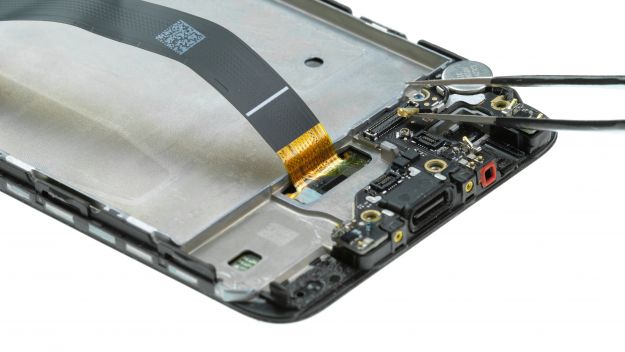

      Débranchez l’antenne de la carte USB en tournant légèrement la pincette.
    • Le câble de l’antenne est fixé à la planche, donc relâchez les crochets.
    • Vérifiez que la vis qui maintient la carte USB en place est bien enlevée.
    • Une fois que le
    • conseil d’administration de l’USD
    • est
    • libre, vous pouvez
    • le sortir avec précaution.

    Étape Suivante pour réparer de l’écran du Huawei P10 : Enlever le câble d’antenne

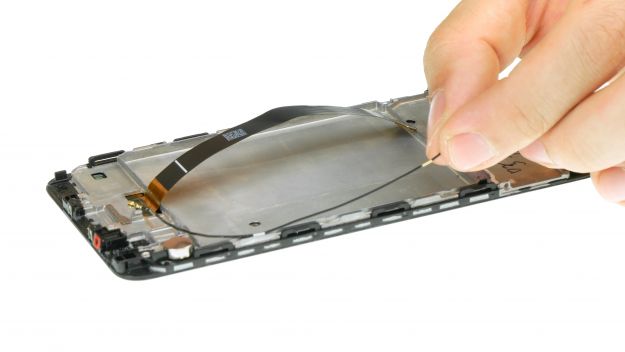

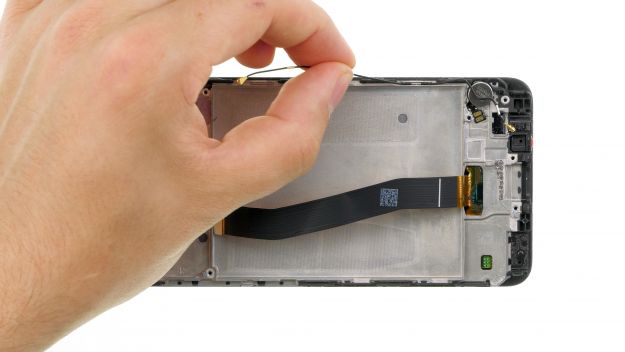

    • Tirer le câble de l’antenne hors de son guide dans le bord du boîtier.

    Étape Suivante pour réparer de l’écran du Huawei P10 : Enlever le moteur à vibration

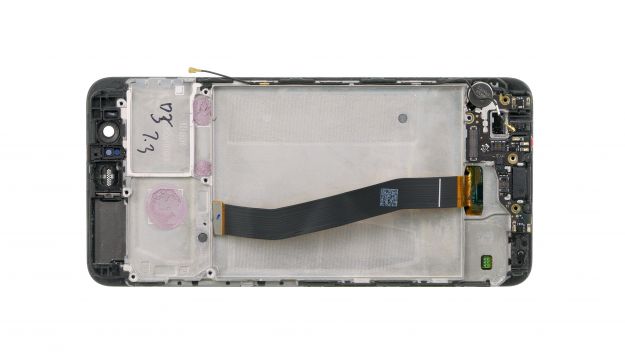

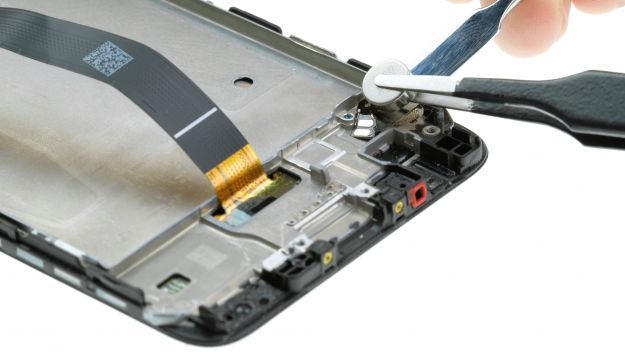

    Retirez le moteur à vibration.

    >
  • Glissez un outil plat sous son câble flexible.
  • Une fois la colle libérée, vous pouvez retirer le moteur à vibration.

    • Les bons outils pour votre réparation

    Étape Suivante pour réparer de l’écran du Huawei P10 : Préparer un nouvel affichage





    Préparez le nouvel affichage maintenant.


    • Comparez l’ancien au nouveau et réutilisez les petites pièces manquantes.
    • Enlevez ensuite les films de protection de toutes les surfaces adhésives.


    Étape Suivante pour réparer de l’écran du Huawei P10 : Insérer le moteur à vibration

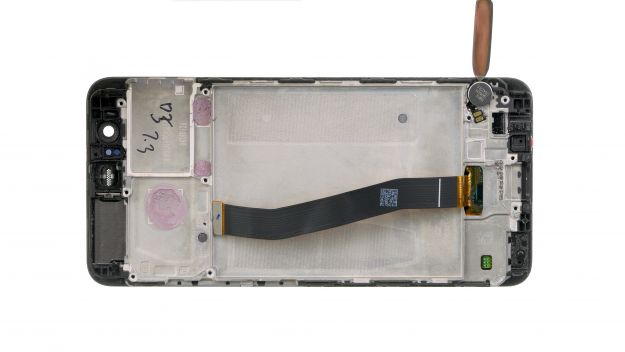

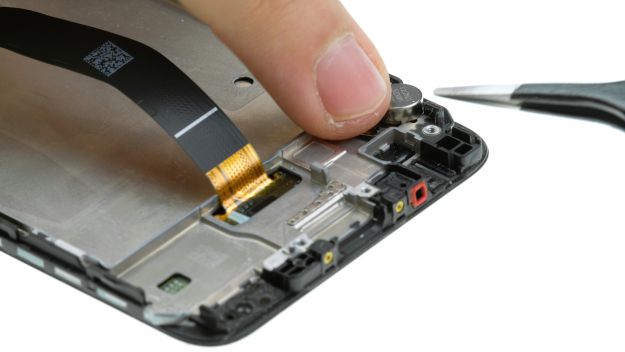

    • Mettez le moteur à vibration dans son ouverture et appuyez dessus.

    Étape Suivante pour réparer de l’écran du Huawei P10 : Insérer le câble d’antenne

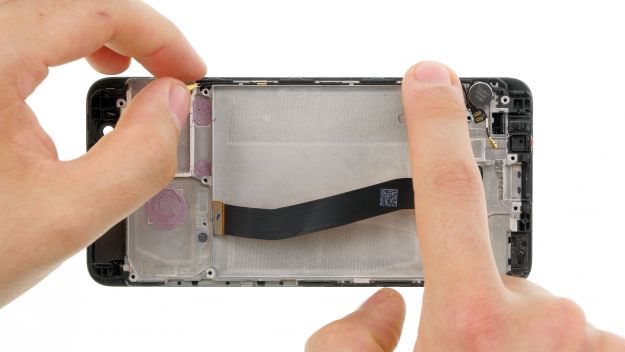

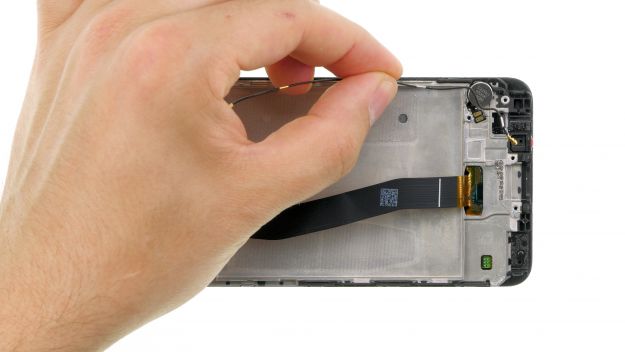

    • Remettez ensuite le câble de l’antenne dans son guide
    • dans le bord du boîtier.

  • L’extrémité pliée du câble va vers la carte USB.

    • Étape Suivante pour réparer de l’écran du Huawei P10 : Insérer une carte USB





      Câble d’antenne

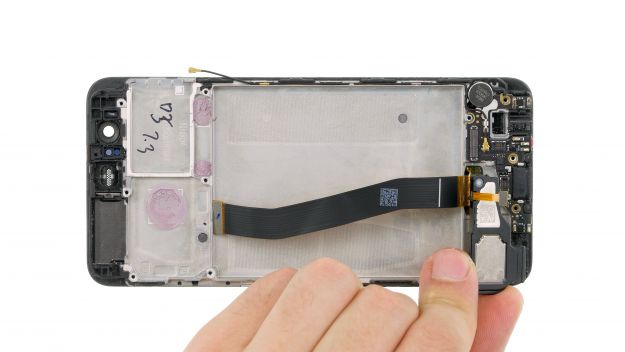

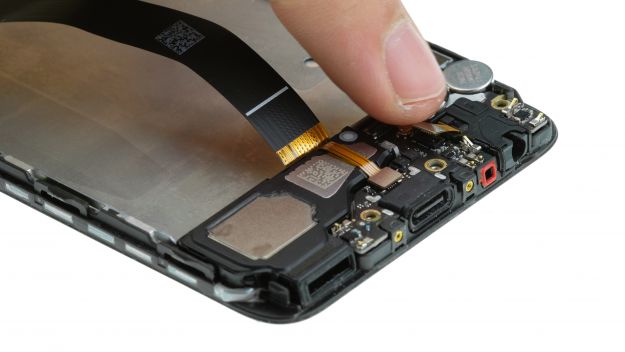

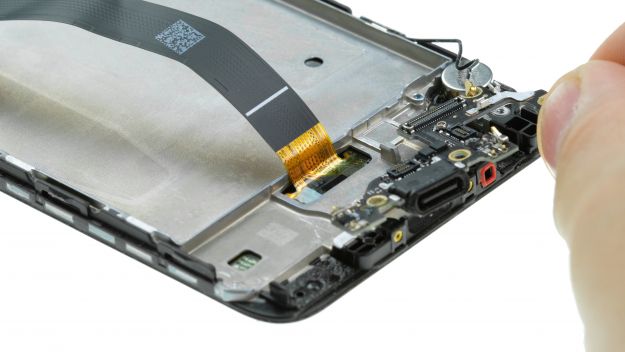

      Remettez la carte USB à sa place.
    • Positionnez
    • la fiche de l’antenne sur sa prise et appuyez doucement dessus.
    • Remettez le câble dans les supports de la carte USB.

    Étape Suivante pour réparer de l’écran du Huawei P10 : Insérer un haut-parleur





      Connecteur du haut-parleur

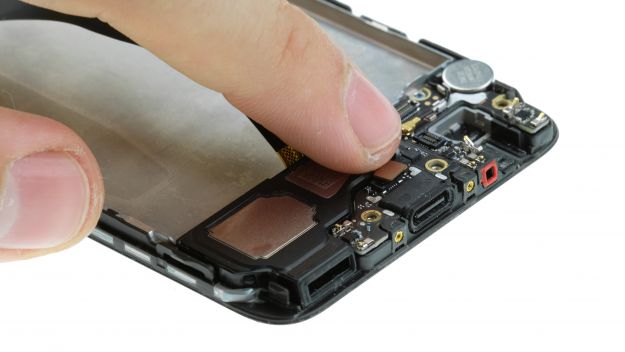

      Mettez le haut-parleur à sa place et appuyez dessus.
    • Puis branchez la fiche sur le connecteur du haut-parleur.

    Étape Suivante pour réparer de l’écran du Huawei P10 : Insérer un port audio





      Connecteur audio

    Placez la prise audio dans son ouverture et appuyez dessus.

  • Raccordez le connecteur de la prise audio.

  • Le connecteur doit s’engager avec un léger clic.

    • Étape Suivante pour réparer de l’écran du Huawei P10 : Insérer un capteur de proximité

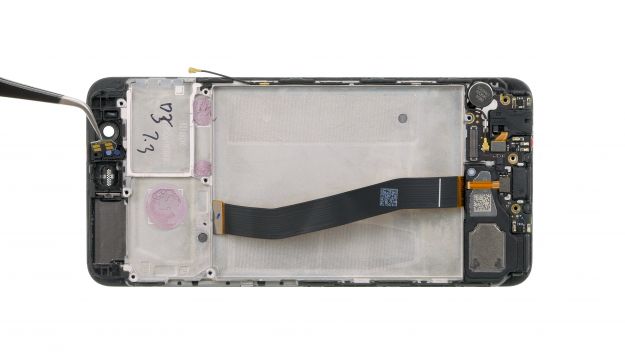

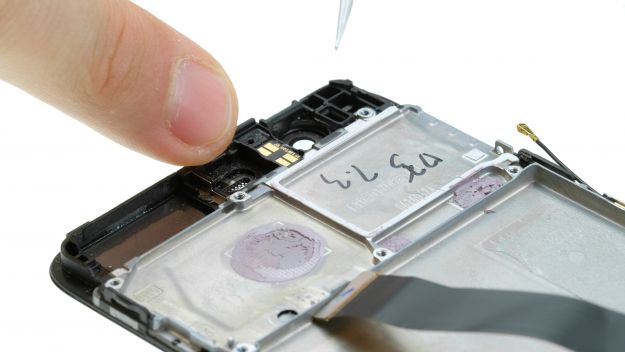

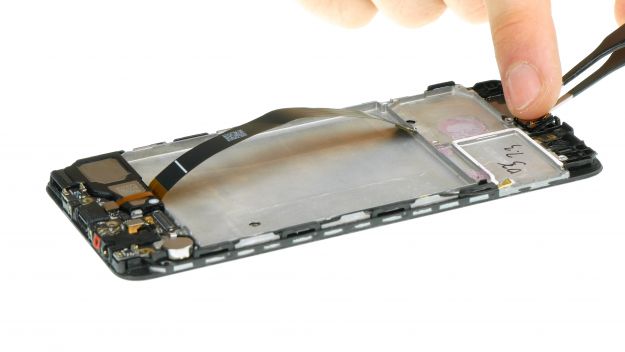

    • Placez le capteur de proximité dans son ouverture et appuyez dessus.

  • Les contacts dorés doivent être orientés vers le haut.

    • Étape Suivante pour réparer de l’écran du Huawei P10 : Insérer l’oreillette

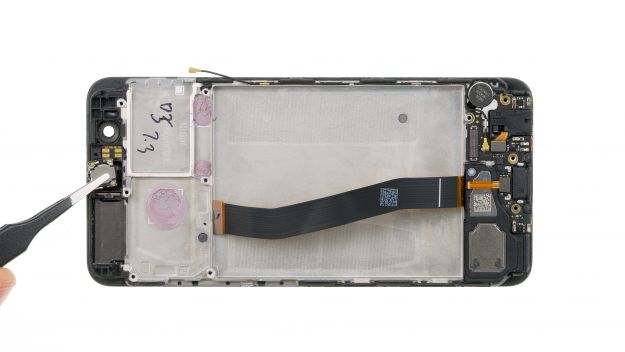

      Mettez ensuite l’écouteur dans son ouverture et appuyez dessus.

  • La petite languette sur le bord doit pointer vers le haut.

    • Étape Suivante pour réparer de l’écran du Huawei P10 : Insérer la battey





      Mettez la batterie dans l’appareil et appuyez dessus.

  • Laisser suffisamment d’espace de tous les côtés et assurez-vous que le connecteur ne soit pas coincé.


    • Étape Suivante pour réparer de l’écran du Huawei P10 : Insérer la carte mère





      6 × 2,5 mm Phillips Connecteur Câble d’antenne Connecteur d’affichage

      Remettez la carte mère dans l’appareil et appuyez dessus. Faites attention à ne pas coincer de câbles en dessous.
    • Vérifiez si les caméras sont bien installées.
    • Alors
    • attachez le grand connecteur à la carte mère.
    • Mettez sur le support et assurez-vous que la languette s’enclenche.
    • Positionnez le connecteur d’antenne sur sa prise et appuyez dessus.
    • Placez le câble flexible avec la flèche
    • sur la batterie
    • .
    • Serrez maintenant la carte mère
    • avec les vis Phillips.
    • Si possible, remettez l’indicateur d’humidité sur la vis du support.

    Étape Suivante pour réparer de l’écran du Huawei P10 : Connecter un câble flexible





      Connecteur 4 × 2,5 mm Phillips

    • Maintenant, fixez le connecteur du câble flexible large à la carte USB.
    • Placez le couvercle du connecteur sur la carte USB et vissez-le. Assurez-vous que les languettes métalliques s’engagent correctement en haut et en bas.

  • N’oubliez pas la vis pour la carte USB.

    Étape Suivante pour réparer de l’écran du Huawei P10 : Brancher la batterie





      Connecteur de batterie 1 × 2,5 mm Phillips

      Connecter la batterie à la carte mère.
    • Attacher le support, engager la languette et visser l’autre côté.

    Étape Suivante pour réparer de l’écran du Huawei P10 : Attacher le boîtier arrière





      Connecteur d’empreintes digitales

      Placez le boîtier arrière à côté de l’écran et connectez le câble flexible à la carte mère.
    • Pliez ensuite l’écran dans le boîtier arrière et
    • glissez les languettes sur le bord supérieur.
    • Maintenant encliquetez l’écran dans le boîtier.

    Étape Suivante pour réparer de l’écran du Huawei P10 : Fixer les vis du boîtier arrière





      2 × 3,0 mm Pentalob

    • Vissez les deux vis Pentalobe à côté du port USB.

  • Utilisez toujours un tournevis Pentalobe PL1, car d’autres profils décapent les têtes de vis.

    • Étape Suivante pour réparer de l’écran du Huawei P10 : Insérer le plateau de la carte SIM





    • Remettez vos cartes SIM ou SD et insérez le plateau SIM.

    Étape Suivante pour réparer de l’écran du Huawei P10 : Tester l’affichage

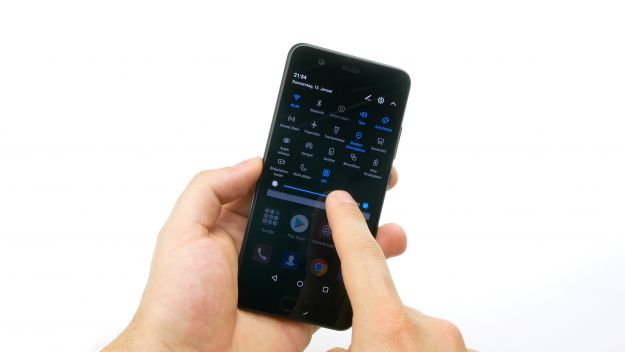

      Allumez votre appareil et testez la luminosité de l’écran en faisant glisser le curseur de luminosité au minimum et au maximum.
    • Puis passez un coup de chiffon sur n’importe quelle application sur l’écran
    • pour tester la fonction tactile.
    • Tirer l’application sur tout le pourtour puis la faire zigzaguer sur l’écran.
    • L’application doit toujours suivre votre doigt.
