Guide de réparation de l’écran du Xiaomi Mi 9

Pour commencer la réparation de votre Xiaomi Mi 9

Si vous êtes bloqué ou si vous avez des questions, vous pouvez poster un commentaire. Nous serons heureux de vous aider.

1ère étape pour réparer l’écran du Xiaomi Mi 9 : Éteindre le Xiaomi Mi 9





  • Eteignez votre appareil en maintenant le bouton d’alimentation enfoncé jusqu’à ce que l’option « Éteindre » apparaisse.
  • Utilisez votre doigt pour confirmer que vous voulez éteindre votre appareil et attendez que l’écran se vide.

Étape Suivante pour réparer l’écran du Xiaomi Mi 9 : Retrait de la couverture arrière





  • La couverture arrière est fortement collée au châssis. Chauffer l’appareil uniformément avec de l’air chaud pour ramollir la colle. Une température de 60 – 80°C devrait être suffisante. En règle générale, vous devriez toujours être en mesure de toucher votre appareil sans qu’il soit trop chaud.
  • Le la façon la plus simple de détacher le dos de la couverture est d’utiliser un outil plat et flexible comme l’iPlastix ou l’iFlex. Vous aurez également besoin de plusieurs pics pour décoller la couverture arrière tout autour.
  • chauffez l’endroit où vous commencez et placez un outil plat entre la couverture arrière et le cadre.
  • Utilisez une ventouse pour soulever le verre si vous ne trouvez pas d’endroit pour insérer votre outil.
  • Avec l’iSclack, vous pouvez facilement soulever le couvercle arrière et utiliser un outil pour décoller la colle. Placez les deux ventouses sur l’écran et le et appuyez sur le levier de l’outil comme une paire de pinces.

  • The L’iPlastix est en plastique, il ne raye donc pas l’appareil. Sur le d’autre part, il est très doux et délicat à insérer. L’iFlex le rend Il est plus facile d’entrer dans l’espace entre le verre et le cadre parce que c’est en métal très fin et stable. Mais il est aussi plus facile de le rayer le cadre de votre appareil.

  • Be Attention, la couverture arrière peut se casser très facilement. Si nécessaire, appliquer la chaleur plusieurs fois et essayer à nouveau. Retrait de la couverture arrière peut prendre une demi-heure. Prenez un peu plus de temps et travaillez soigneusement pour assurez-vous de ne rien casser.


    • Une fois que l’outil est Insérez un pic dans la fente pour la maintenir ouverte. Ensuite, faites fonctionner l’outil sur tout le pourtour pour décoller progressivement la colle. Une fois que la vitre arrière est décollée, vous pouvez la soulever.

  • Les couvercles des caméras restent dans l’appareil et ne sont pas fixés de façon permanente à la couverture arrière. Desserrez l’adhésif à cet endroit également et faites attention à ne pas endommager le câble flexible des couvercles.

    Étape Suivante pour réparer l’écran du Xiaomi Mi 9 : Suppression du midframe





      10 × 3,1 mm Phillips

    • Desserrer les vis Phillips qui fixent le couvercle. La bobine de charge sans fil et l’antenne NFC sont fixées sur le plastique cover.

  • Une ou plusieurs vis peuvent être recouvertes d’un autocollant. Retirez les autocollants ou percez-les avec un tournevis.


    • Le couvercle est accroché dans le boîtier. Faites levier avec un outil sous le cadre en plastique et soulevez le cadre vers le haut.
    • Maintenant vous pouvez enlever le couvercle en plastique avec la bobine.

    Étape Suivante pour réparer l’écran du Xiaomi Mi 9 : Débranchement de la batterie





      Connecteur de batterie

    • En utilisant le spudger, déconnectez soigneusement le contact de la batterie de la carte mère.

  • Always d’un côté où il n’y a pas de petits éléments sur le carte mère. Cela évite d’endommager involontairement les condensateurs ou les circuits intégrés.

    Étape Suivante pour réparer l’écran du Xiaomi Mi 9 : Suppression de l’orateur





      1 × 2,6 mm Phillips 4 × 3,1 mm Phillips 2 × 3,8 mm Phillips Connecteur d’antenne

    • Desserrer les vis Phillips qui fixent le haut-parleur.
    • Une des vis est recouverte d’un autocollant. Retirez d’abord l’autocollant ou percez-le avec votre tournevis.

  • Les vis ont des longueurs différentes. Faites attention à ne pas les confondre. Le moyen le plus simple est d’utiliser un tapis magnétique iDoc. Vous pouvez y placer les vis comme elles sont dans l’appareil et grâce à l’adhérence magnétique, les vis ne se perdront pas.


    • Puis faites levier sur un côté du haut-parleur avec un spudger jusqu’à ce qu’il sorte de l’appareil.
    • Il y a une antenne connectée à l’arrière du haut-parleur.

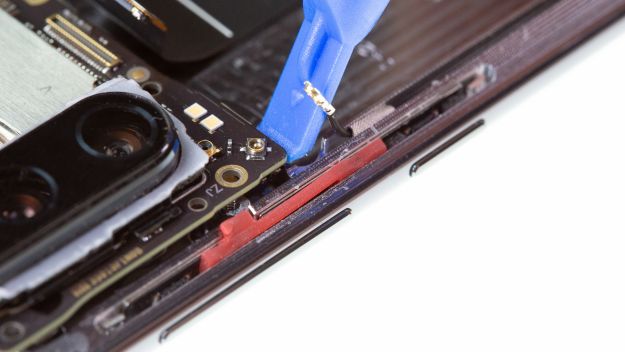

    • Desserrer l’antenne avec une paire de pinces en les insérant sous le câble et en faisant levier avec précaution.

    Étape Suivante pour réparer l’écran du Xiaomi Mi 9 : Retrait de la batterie




    La pile du Xiaomi Mi 9 est fixée à l’appareil à l’aide de deux bandes adhésives. Les bandes adhésives sont munies de languettes à tirer, avec lesquelles elles peuvent être facilement détachées. Cela rend le retrait de la batterie très confortable et facile.


    • D’abord, desserrez les languettes noires sur le dessus de la batterie.
    • Maintenant, vous devez retirer les bandes adhésives très lentement. Gardez les bandes adhésives aussi plates que possible pour éviter qu’elles ne se déchirent.
    • Vous pouvez retirer les bandes adhésives avec vos doigts et les saisir à plusieurs reprises, ou vous pouvez les retirer avec une pincette et les enrouler progressivement.

  • Tenez fermement la pile et le dispositif en tirant sur la dernière bande adhésive afin que la pile ne puisse pas tomber du dispositif.

  • Si l’une des bandes adhésives se déchire, retirez la batterie avec précaution à l’aide d’un large spudger. Essayez de plier la batterie le moins possible.


    • Si les deux bandes adhésives sont détachées, vous pouvez retirer la batterie.

    Étape Suivante pour réparer l’écran du Xiaomi Mi 9 : Suppression de la carte mère





      Connecteur d’antenne Connecteur de sous-cartes Connecteur d’affichage 1 × 2,6 mm Phillips

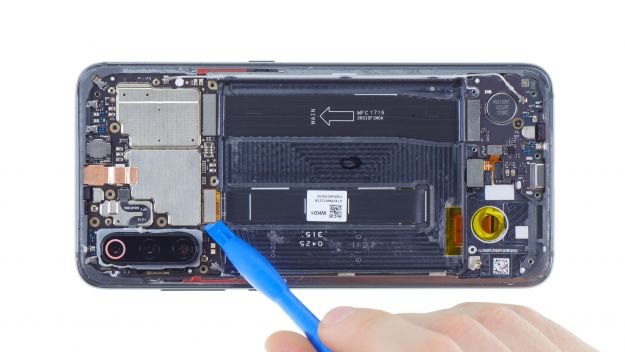

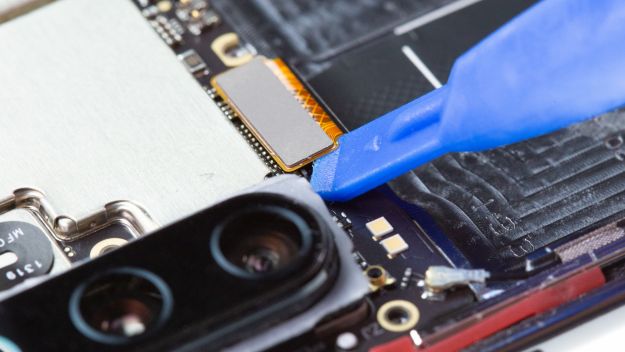

    • En utilisant le spudger, déconnectez soigneusement les contacts marqués de la carte mère.

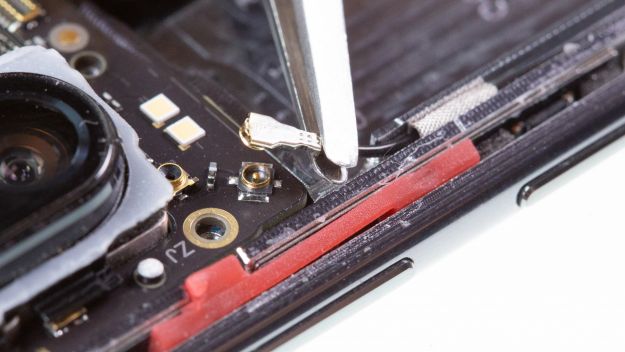

  • La façon la plus sûre de libérer les connecteurs d’antenne est de saisir le câble avec une pincette et de relâcher le contact par un mouvement de torsion. De cette façon, vous ne risquez pas d’endommager la carte de circuit imprimé en faisant trop de levier.


    • Retirer la vis Phillips.

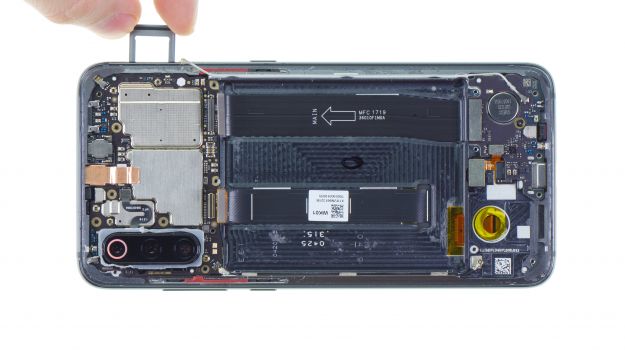

    • Retirer le support de la carte SIM.

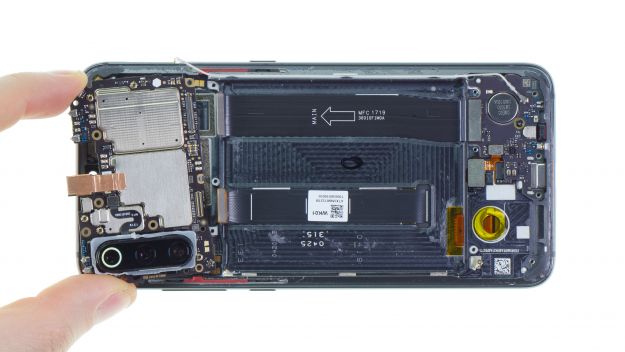

    • Maintenant, vous pouvez faire levier avec précaution avec un spudger et ensuite retirer la carte mère. Assurez-vous qu’elle ne se coince pas dans les connecteurs que vous avez déjà déconnectés.
    • Mettez ensuite la carte de côté dans un endroit sûr.
  • Il y a une petite broche en plastique dans l’ouverture du plateau de la carte SIM. Assurez-vous qu’elle ne tombe pas.

    Étape Suivante pour réparer l’écran du Xiaomi Mi 9 : Suppression de la carte fille USB





      1 × 2,6 mm Phillips Connecteur d’empreintes digitales Connecteur d’antenne Connecteur USB

    La prise USB-C et un microphone sont fixés à la petite carte de circuit imprimé située au bas de l’appareil. Des antennes et le capteur d’empreintes digitales sont également connectés.

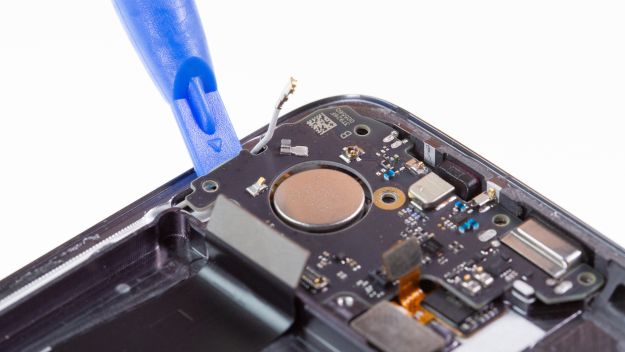

    • Déconnectez d’abord tous les connecteurs et l’antenne blanche. Desserrez l’antenne en tournant les pinces, puis retirez l’antenne de son guide.
    • Enlevez la seule vis noire qui fixe la carte.
    • La carte est collée dans l’appareil. Chauffez-la uniformément pour détacher la colle plus facilement. Ensuite, vous pouvez la soulever un peu sur la face supérieure jusqu’à ce que vous puissiez la retirer.

      Étape Suivante pour réparer l’écran du Xiaomi Mi 9 : Retrait du capteur d’empreintes digitales




      Le capteur d’empreintes digitales du Xiaomi Mi 9 se compose d’une très petite caméra qui est montée directement sous l’écran.

    • Soyez particulièrement attentif à ne pas endommager le câble flexible sensible lorsque vous desserrez le capteur d’empreintes digitales.


      • Chauffez le câble flexible uniformément avec de l’air chaud pour faciliter son desserrage.
      • Utilisez ensuite un outil fin comme une spatule en acier pour le glisser avec précaution sous le câble et le desserrer en faisant légèrement levier.
      • Aussi, faites levier sur le module de la caméra jusqu’à ce qu’il se détache.
      • Lorsque tout est desserré, vous pouvez retirer le capteur d’empreintes digitales de l’appareil.

      Étape Suivante pour réparer l’écran du Xiaomi Mi 9 : Retrait du moteur à vibration

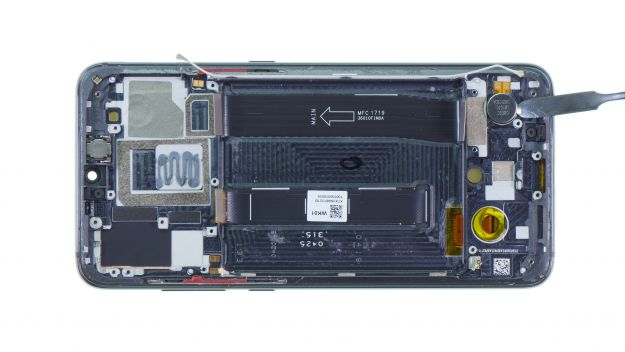

      • Le moteur à vibration est lui aussi collé à l’enceinte. Détachez soigneusement le en insérant votre outil entre le boîtier et le moteur moteur.

    • Ne faites pas levier sur le côté avec les contacts dorés, car ceux-ci peuvent facilement se casser.

      • Étape Suivante pour réparer l’écran du Xiaomi Mi 9 : Retrait de l’écouteur

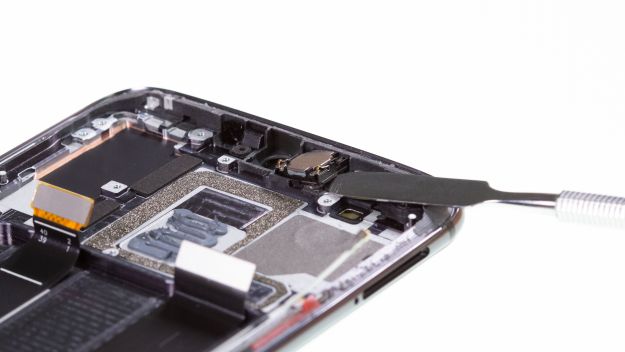

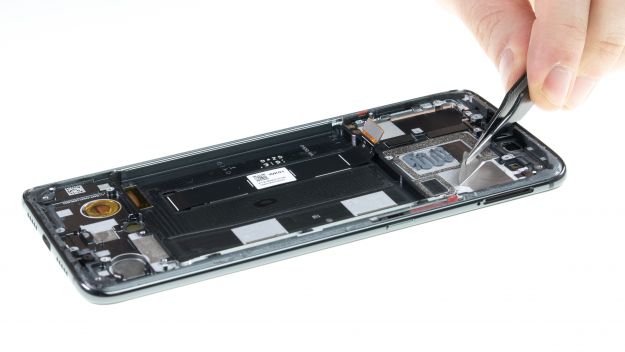

      • L’oreillette est collée à l’enceinte. Détachez-le soigneusement avec un outil plat comme la spatule en acier.

      Vous pouvez à nouveau utiliser de l’air chaud pour décoller la colle plus facilement.

      Étape Suivante pour réparer l’écran du Xiaomi Mi 9 : Retrait des antennes et du câble flexible

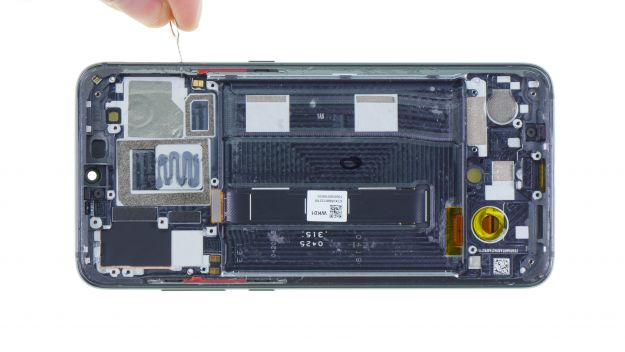

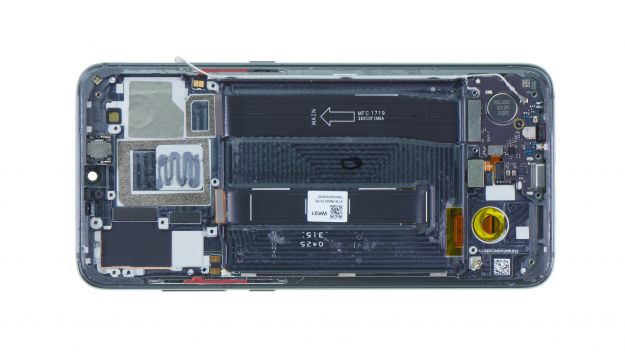

      Dans la dernière étape, les deux câbles d’antenne et le câble flexible large de la carte USB doivent être retirés.


      • Retirer avec précaution les câbles d’antenne noirs et blancs de leurs guides et se rappeler comment ils sont situés à l’intérieur de l’appareil afin de pouvoir les réinsérer correctement par la suite.

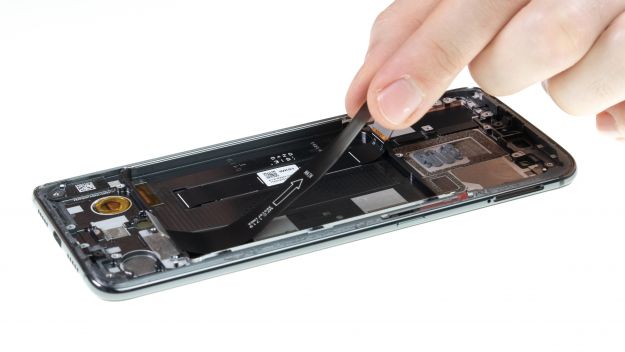

      • Chauffer le câble flexible noir et le retirer progressivement de l’appareil.

      Les bons outils pour votre réparation

      Étape Suivante pour réparer l’écran du Xiaomi Mi 9 : Préparation de la nouvelle unité d’affichage





      • Comparez maintenant votre écran de remplacement avec l’écran défectueux. Il se peut que vous deviez reprendre certaines petites pièces et des tampons adhésifs. Retirez tout ce qui n’est pas dans le nouvel écran.
      • Il peut s’agir de petits rubans adhésifs sous le câble USB flex ou sous le moteur de vibration.

    • N’oubliez pas le petit stylo en plastique noir dans l’ouverture à côté du support de la carte SIM ! Il doit également être transféré sur le nouvel écran afin que vous puissiez retirer correctement le support de carte SIM par la suite.


      • Vérifiez également si les câbles flexibles des touches de veille et de volume sont installés sur le nouvel écran.
      • Enfin, retirez tout film plastique recouvrant les surfaces adhésives du nouvel écran. Il peut également y avoir des surfaces adhésives sous le câble flexible de l’écran, sur lesquelles le câble flexible est ensuite collé.

      Étape Suivante pour réparer l’écran du Xiaomi Mi 9 : Installation des antennes et du câble flexible

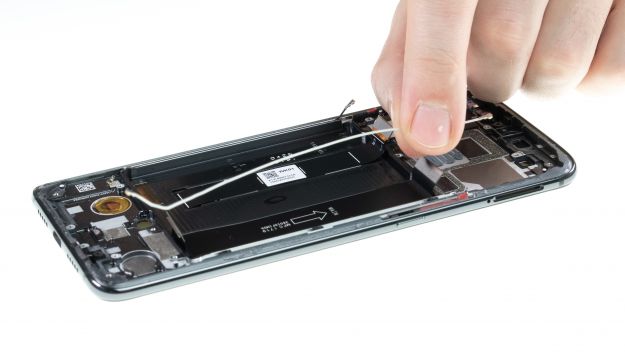

      • Remplacer les deux antennes au bord du boîtier. Enfoncez-les dans leurs guides avec un spudger.

    • Vérifiez qu’elles sont bien insérées. Vous pouvez également attendre que la carte mère soit installée avant d’installer les antennes, puis vous pouvez les connecter directement.

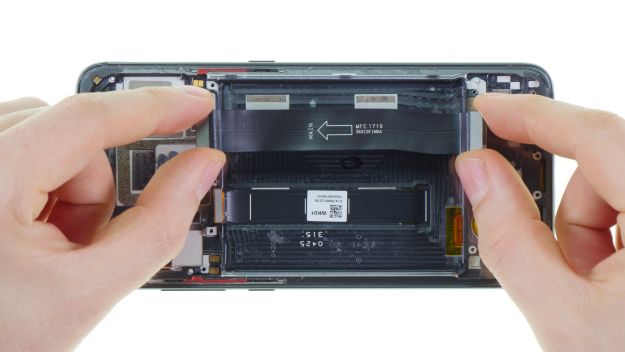

      • Mettez également en place le câble flex large. La flèche blanche doit pointer vers le haut à l’intérieur de l’appareil.

      Étape Suivante pour réparer l’écran du Xiaomi Mi 9 : Installation de l’écouteur





      • Retournez l’écouteur dans l’étui.

    • Prêtez attention à l’orientation de l’écouteur. Les contacts dorés doivent être orientés vers le bas.


      • Pressez un peu dessus pour que la colle adhère mieux.

    • S’il y a une surface adhésive dans le nouvel écran, enlevez tous les anciens résidus de colle de l’écouteur avant de l’insérer.

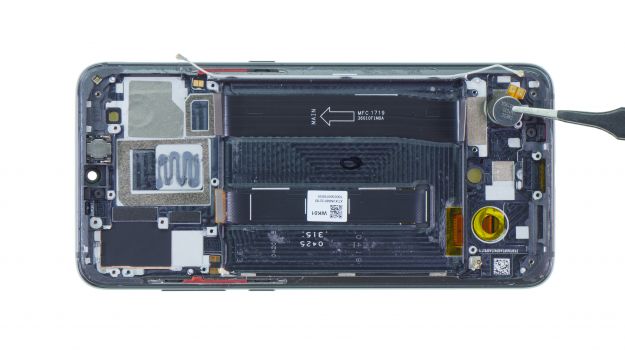

      • Étape Suivante pour réparer l’écran du Xiaomi Mi 9 : Installation du moteur à vibration





      • Mettez le moteur à vibration dans la petite ouverture ronde sur le côté de l’étui.
      • Utilisez vos doigts pour appuyer fermement sur le moteur.

      Étape Suivante pour réparer l’écran du Xiaomi Mi 9 : Installation du capteur d’empreintes digitales

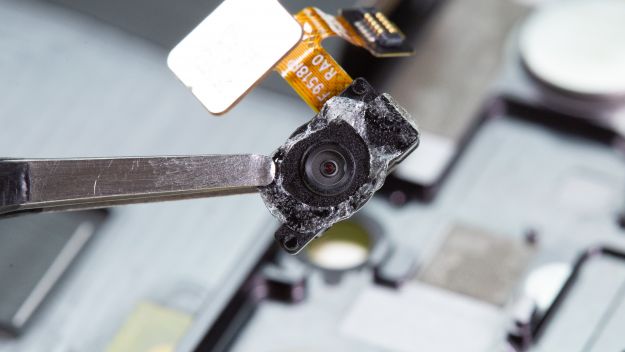

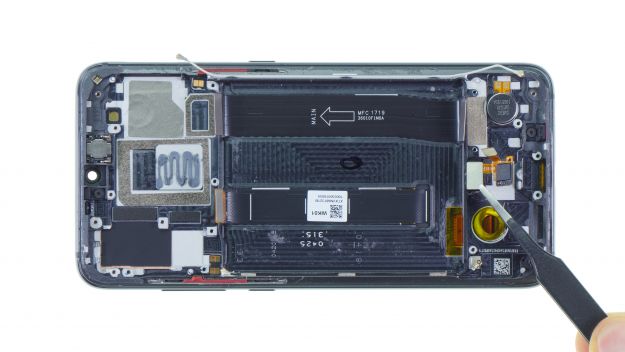

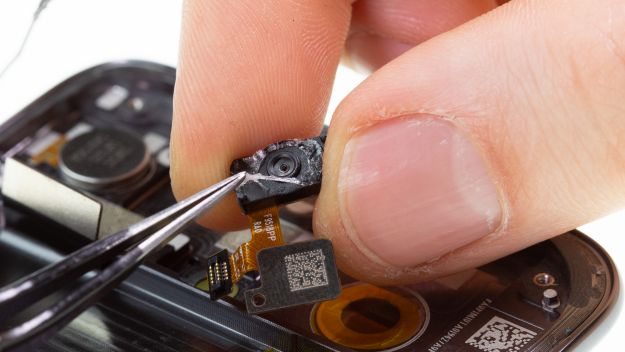

      • Réintroduire le module du capteur d’empreintes digitales dans l’appareil.
      • Enlevez tout l’adhésif autour de l’ouverture de l’appareil photo si votre écran de remplacement possède une nouvelle surface adhésive pour le module.

    • Vérifiez qu’il n’y a pas de poussière ou de saleté sur l’objectif de l’appareil photo et à l’intérieur de l’appareil. Cela pourrait empêcher le déverrouillage par empreinte digitale de fonctionner correctement.


      • Positionnez également le câble flexible sous l’appareil photo correctement. Un petit nez dans l’appareil permet de le positionner à cet endroit.

      Étape Suivante pour réparer l’écran du Xiaomi Mi 9 : Installation de la carte USB





        1 × 2,6 mm Phillips Connecteur d’empreintes digitales Connecteur d’antenne Connecteur USB

      • Insérez la carte avec la prise USB dans l’appareil.

    • Assurez-vous de ne pas pincer les câbles sous la carte.


      • Faites-la glisser vers le bas de manière à ce que le jack et le microphone soient correctement placés dans le bord inférieur du boîtier.
      • Reconnectez les deux connecteurs et le câble blanc de l’antenne.

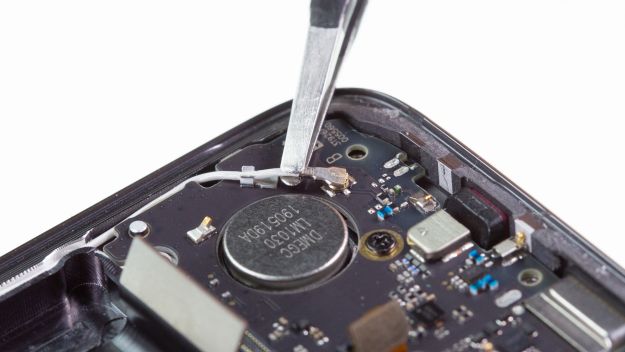

      • La façon la plus simple de connecter l’antenne est de la positionner sur son contact avec une pince à épiler, puis de l’enfoncer avec une spatule. Poussez également l’antenne dans son guide sur la carte.
      • Vissez la carte USB en place avec la vis cruciforme unique.

      Étape Suivante pour réparer l’écran du Xiaomi Mi 9 : Installation de la carte mère





        Connecteur d’antenne Connecteur USB 1 × 2,6 mm Phillips Connecteur d’affichage

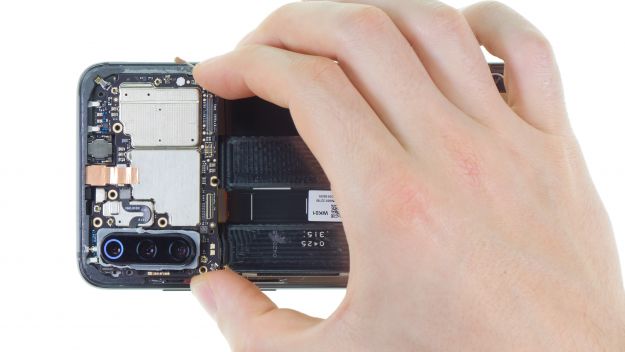

      • Ensuite, vous pouvez remettre la carte mère dans le boîtier. Faites attention à ne pas pincer les câbles ou les connecteurs sous la carte.

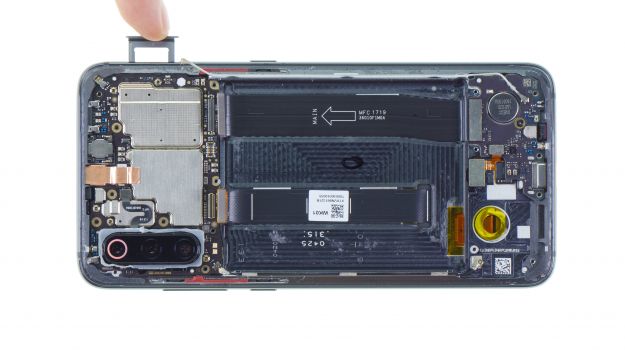

      • Insérez le support de la carte SIM. S’il est coincé, ne l’enfoncez pas avec force. Vérifiez ensuite si la carte principale est correctement installée.
      • Fixez la carte avec la vis marquée.
      • Reconnectez maintenant tous les connecteurs et les antennes marqués à la carte.

    • Desserrer à nouveau le câble USB flexible collé s’il n’est pas encore parfaitement droit et le repositionner.

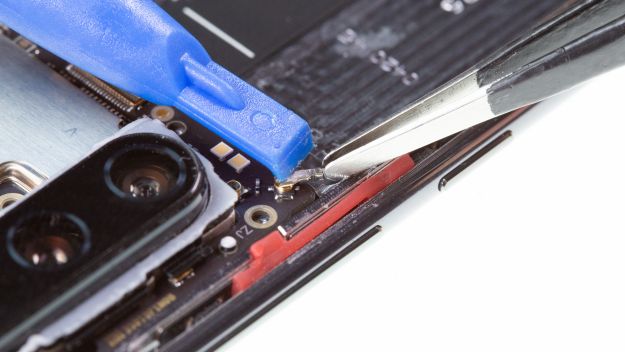

      • Utiliser une paire de pinces pour connecter les antennes.

      Étape Suivante pour réparer l’écran du Xiaomi Mi 9 : Installation de la batterie





      • Appliquez de nouvelles bandes adhésives au dos de la batterie afin qu’elle soit bien en place dans l’appareil et ne puisse pas bouger.
      • Vous pouvez utiliser les bandes adhésives de l’iPhone 5/5s et les raccourcir pour les adapter à la batterie. Cela vous permettra de retirer facilement la batterie plus tard.
      • Autrement, vous pouvez utiliser du ruban adhésif double face très fin pour coller la batterie.
      • Appliquez l’adhésif uniquement sur les zones marquées.

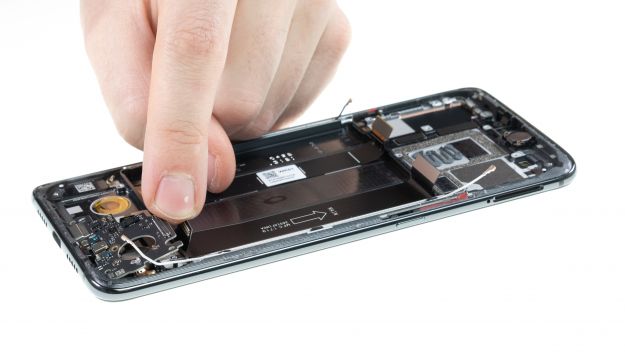

      • Insérez ensuite la batterie dans l’unité d’affichage.

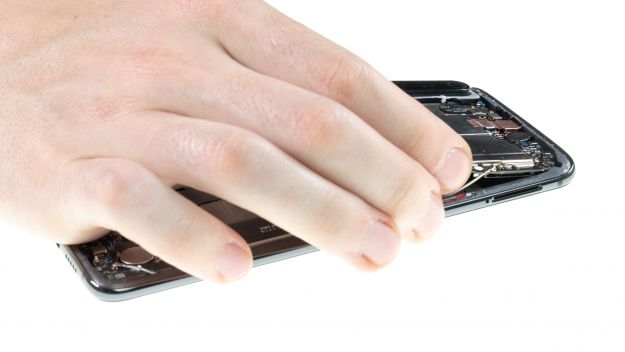

      • Pressez fermement la batterie dans le boîtier afin que l’adhésif puisse mieux adhérer.

      Étape Suivante pour réparer l’écran du Xiaomi Mi 9 : Installation du haut-parleur





        Connecteur d’antenne 1 × 2,6 mm Phillips 4 × 3,1 mm Phillips 2 × 3,8 mm Phillips

      A l’arrière du haut-parleur, il faut d’abord brancher une antenne.


      • Mettez le haut-parleur en position et branchez le câble d’antenne noir avec une pincette et un spudger.Étape Suivante pour réparer l’écran du Xiaomi Mi 9 : Connexion de la batterie



          Connecteur de batterie

        Rebranchez la batterie.


        • Positionnez le connecteur sur sa prise sur la carte mère et appuyez dessus avec précaution.

        Étape Suivante pour réparer l’écran du Xiaomi Mi 9 : Installation du midframe





          10 × 3,1 mm Phillips

        • Retourner le couvercle avec l’antenne dans le boîtier après l’avoir accroché sur le dessus du boîtier.
        • Appuyez ensuite sur le couvercle avec vos doigts jusqu’à ce qu’il s’enclenche doucement en place.
        • Serrez les vis cruciformes.

        Étape Suivante pour réparer l’écran du Xiaomi Mi 9 : Test du Xiaomi Mi 9





        • Allumez votre appareil et testez-le avant de le fermer.
        • Faites glisser n’importe quelle application sur toute la écran. Faites glisser l’application une fois sur toute la frontière, puis en zigzag sur l’écran. L’application doit toujours suivre votre doigt.
        • Testez ensuite la luminosité de l’écran en faisant glisser le curseur de luminosité au minimum et au maximum.

      • Testez surtout toutes les fonctions de la pièce que vous avez remplacée.

        • Étape Suivante pour réparer l’écran du Xiaomi Mi 9 : Fixation de la couverture arrière





        • Vérifiez l’adhésif sur les bords de la couverture arrière. Si elle est pratiquement intacte, vous pouvez la réutiliser et n’avez pas besoin de nouvelle colle.
        • Vérifiez que l’adhésif est bien à plat et ne se froisse pas. Si c’est le cas, réchauffez-la un peu et corrigez-la avec une pincette.

      • Vérifiez également l’adhésif autour du couvercle de l’appareil et corrigez-le si nécessaire.



        • Si le cadre adhésif est trop lâche ou ne colle pas correctement, utilisez un nouvel adhésif.
        • Pour ce faire, enlevez d’abord tous les anciens résidus d’adhésif du couvercle arrière. Ensuite, appliquez le nouveau cadre adhésif ou du ruban adhésif double face pour recoller le couvercle arrière. Positionnez le couvercle arrière sur l’appareil et appuyez dessus lorsqu’il est exactement au centre. Vous pouvez alourdir l’appareil avec des livres ou utiliser des pinces pour comprimer la colle tant qu’elle refroidit (environ 10-20min).
