Pour commencer la réparation de votre Galaxy S8+

Si vous êtes bloqué ou si vous avez des questions, vous pouvez poster un commentaire. Nous serons heureux de vous aider.

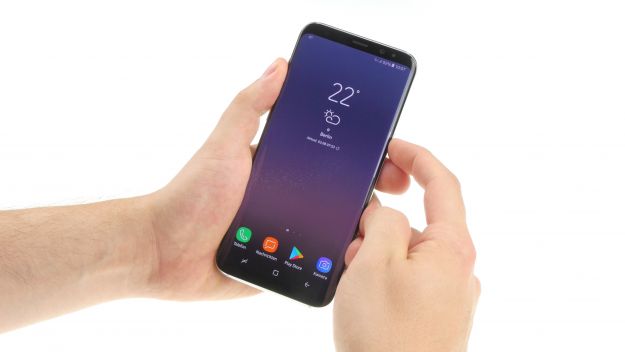

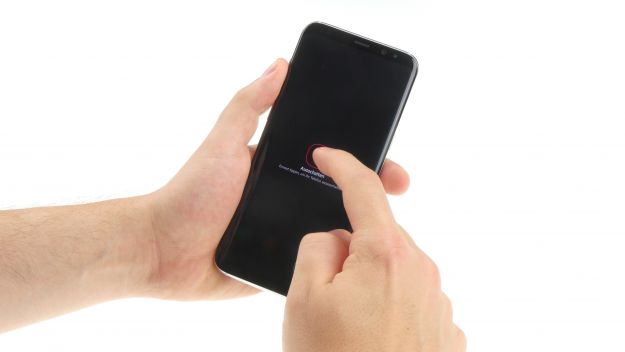

1ère étape pour réparer l’écran du Samsung Galaxy S8+ : Éteindre votre appareil





  • Eteignez votre appareil en maintenant le bouton d’alimentation enfoncé jusqu’à ce que l’option « Power off » apparaisse.
  • Utilisez votre doigt pour confirmer que vous souhaitez éteindre votre Galaxy S8 Plus et attendez que l’écran se vide.

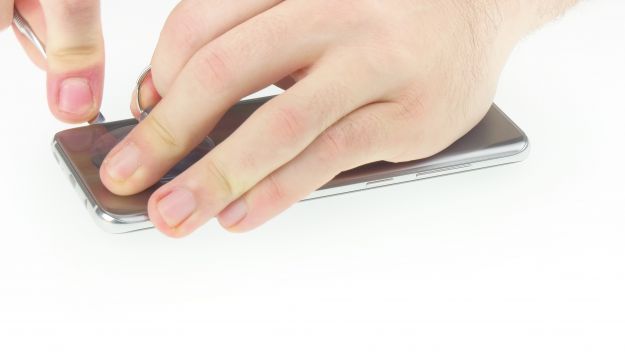

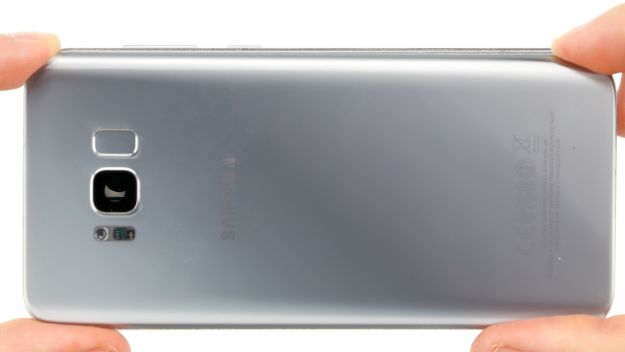

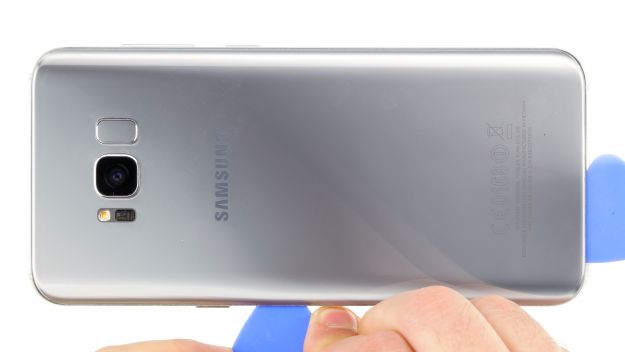

Étape Suivante pour réparer l’écran du Samsung Galaxy S8+ : Retrait de la couverture arrière

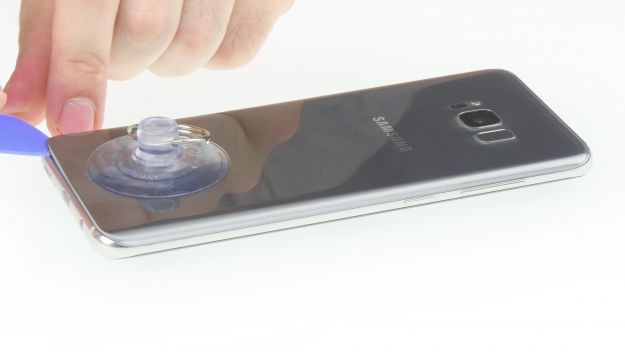

  • La couverture arrière est vraiment collée au châssis. Chauffez l’appareil uniformément avec de l’air chaud pour ramollir la colle.
  • Essayez ensuite de soulever la vitre arrière avec précaution à l’aide d’un outil plat et émoussé. Il vaut mieux trouver un endroit libre où vous pouvez insérer le premier pic. Utilisez une ventouse pour soulever la vitre si vous ne trouvez pas d’endroit où insérer l’outil. peut prendre un temps assez long. Vous devrez peut-être chauffer la vitre arrière ou la colle encore quelques fois avant de pouvoir enfin la détacher
  • Ne retirez pas complètement le couvercle arrière car vous devez d’abord débrancher le connecteur du lecteur d’empreintes digitales.

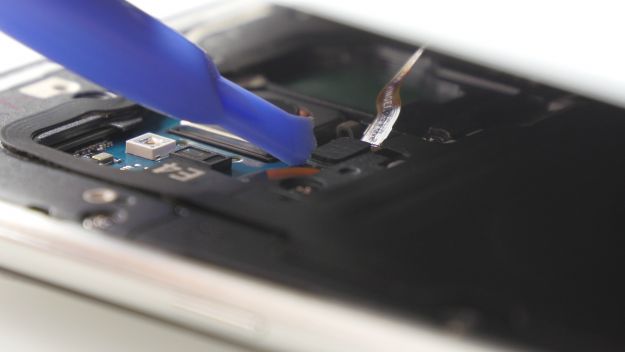

    • Étape Suivante pour réparer l’écran du Samsung Galaxy S8+ : Débranchement du capteur d’empreintes digitales





    • Après avoir détaché le couvercle arrière, soulevez-le avec précaution et déconnectez le capteur d’empreintes digitales à l’aide du spudger.
    • Vous pouvez alors retirer complètement le couvercle arrière et le mettre de côté.

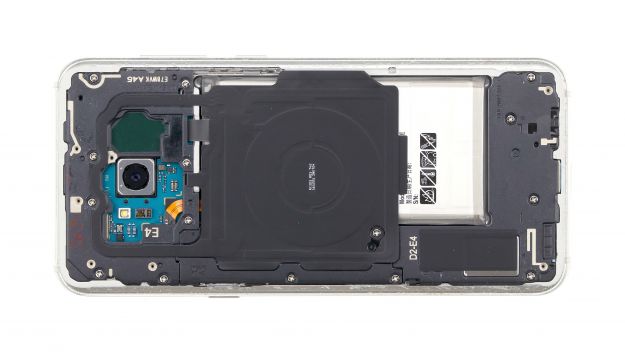

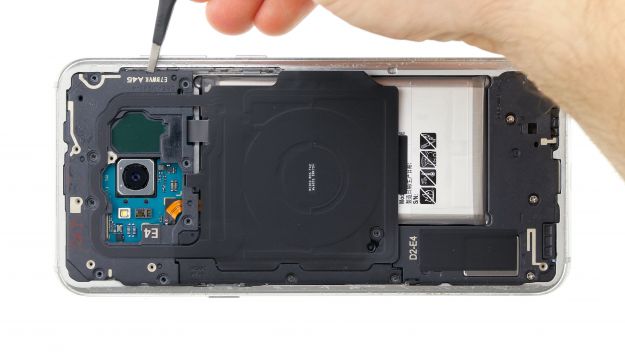

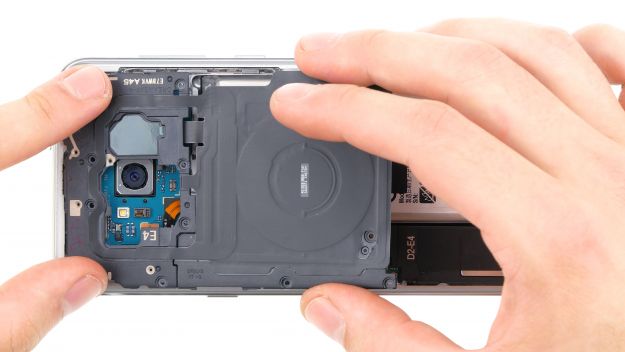

    Étape Suivante pour réparer l’écran du Samsung Galaxy S8+ : Retrait de l’antenne NFC





      11 × 3,8 mm Phillips Schraube

    • Retirer les vis qui fixent le couvercle supérieur à l’écran.
    • Le couvercle est verrouillé sur le boîtier. Faites glisser un outil plat sous les loquets pour les déconnecter.
    • Enlevez maintenant l’antenne.

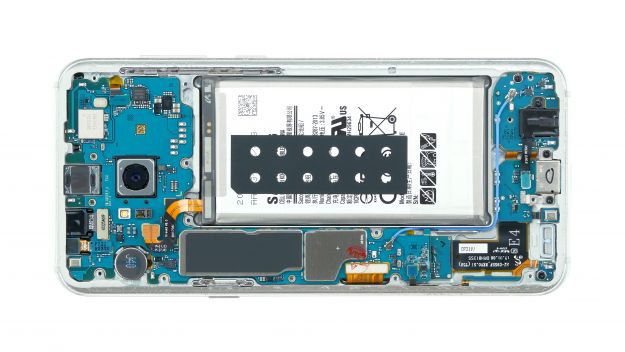

    Étape Suivante pour réparer l’écran du Samsung Galaxy S8+ : Débrancher le contact de la batterie





    • En utilisant le spudger, débranchez soigneusement le contact de la batterie de la carte mère.

    Étape Suivante pour réparer l’écran du Samsung Galaxy S8+ : Suppression de l’orateur





      4 × 3,8 mm Phillips Schraube

    • Enlever les vis qui fixent le haut-parleur à l’écran.
    • Utiliser un objet plat comme une pincette pour détacher le haut-parleur puis le retirer.

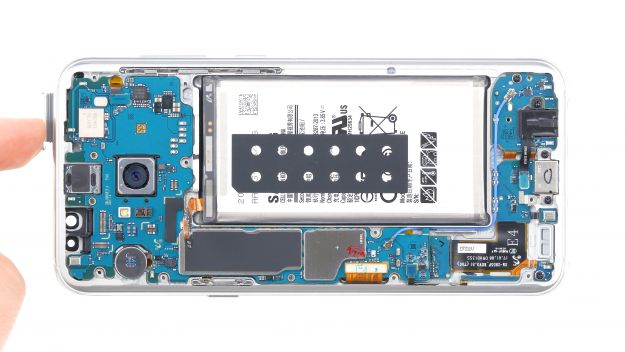

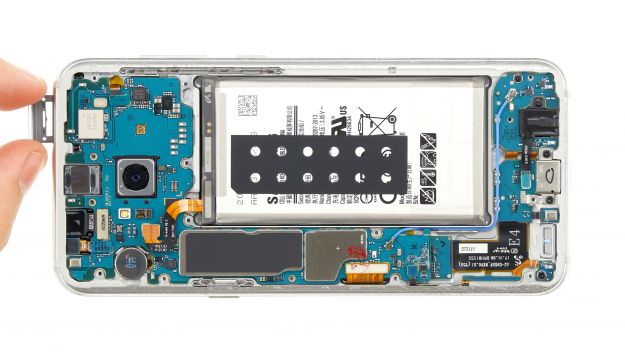

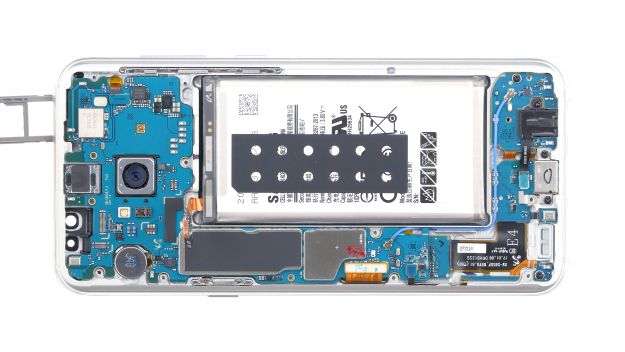

    Étape Suivante pour réparer l’écran du Samsung Galaxy S8+ : Retrait du plateau de la carte SIM et de la carte microSD





    • Utilisez l’outil SIM pour éjecter le plateau de la carte SIM de votre appareil, puis retirez le plateau avec vos doigts.

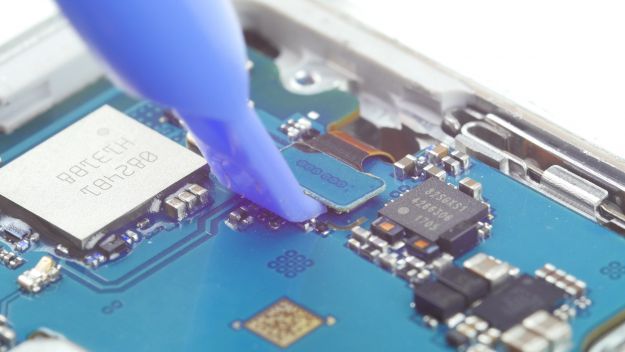

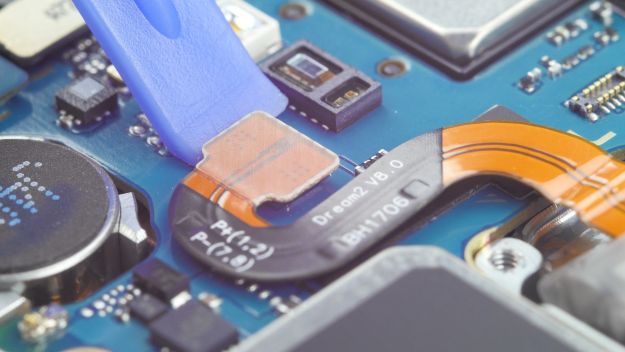

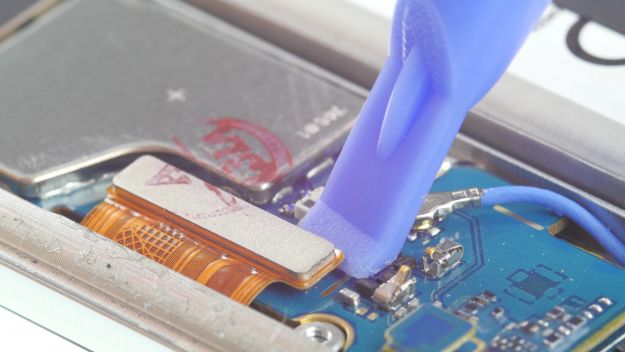

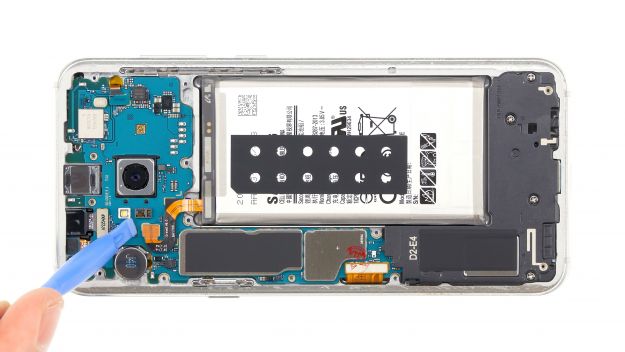

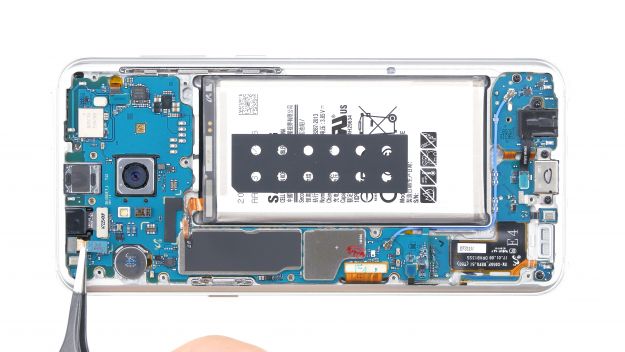

    Étape Suivante pour réparer l’écran du Samsung Galaxy S8+ : Déconnexion de tous les contacts de la carte mère





      Volume &amp ; Boutons de veille Caméra frontale et amplificateur ; Capteur Affichage Antenne

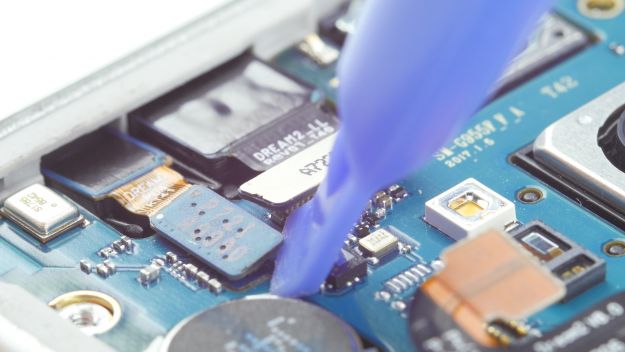

    • En utilisant le spudger, déconnectez soigneusement les contacts marqués de la carte logique.

  • Assurez-vous de ne pas endommager les contacts de la carte mère lorsque vous déconnectez les câbles d’antenne.

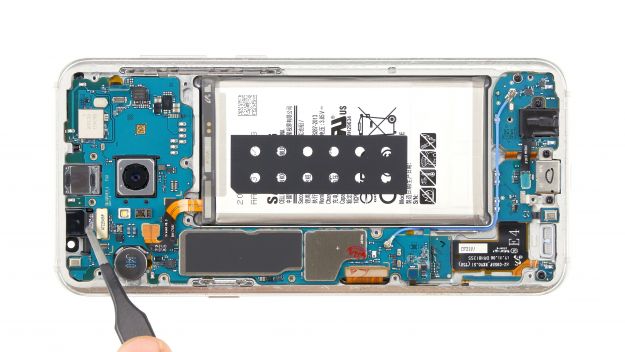

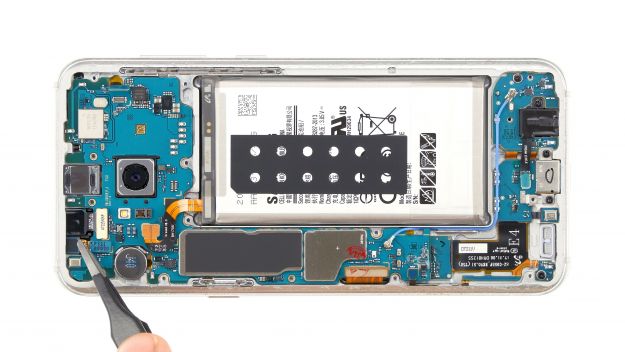

    • Étape Suivante pour réparer l’écran du Samsung Galaxy S8+ : Retrait de la caméra frontale &amp ; capteur





    • Sortez simplement la caméra avant et le capteur du châssis, puis enlevez-les.

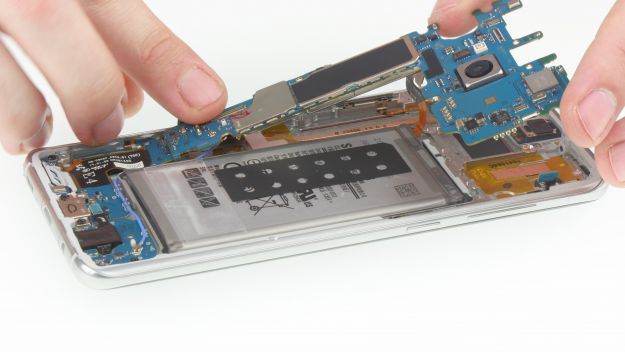

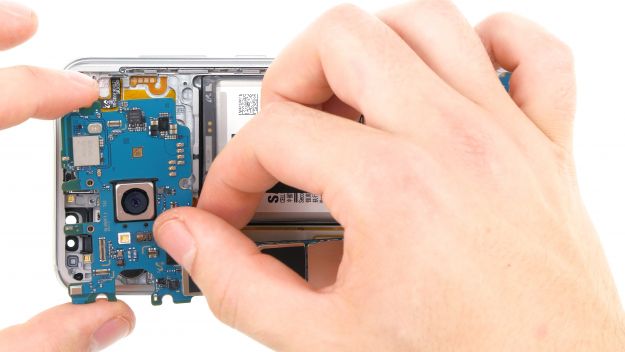

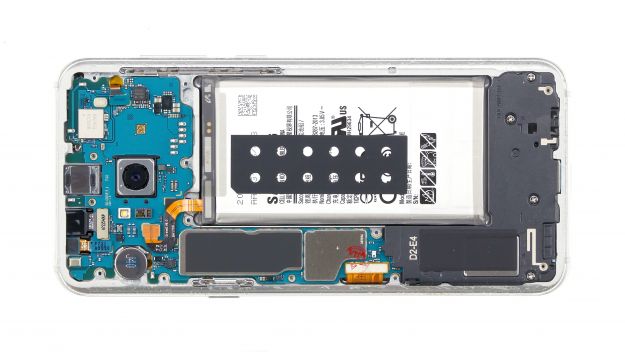

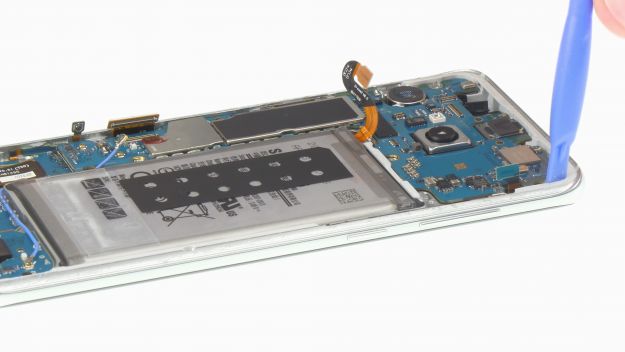

    Étape Suivante pour réparer l’écran du Samsung Galaxy S8+ : Retrait de la carte mère





    • Maintenant, vous pouvez retirer la carte mère avec précaution. Assurez-vous qu’elle ne se coince pas dans les connecteurs que vous avez déjà déconnectés.
    • Le port USB est toujours connecté à l’arrière de la carte. Une fois vous avez levé le panneau, vous pouvez utiliser le spudger pour déconnecter ce contact.
    • Puis mettez la carte de côté dans un endroit sûr.
  • Il y a une petite broche en plastique dans l’ouverture du plateau de la carte SIM. Assurez-vous qu’elle ne tombe pas.

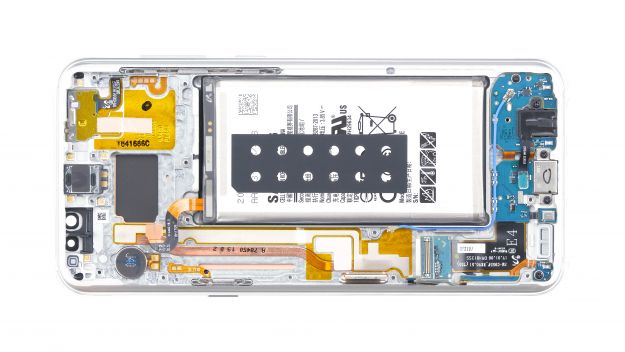

    Étape Suivante pour réparer l’écran du Samsung Galaxy S8+ : Retrait de la batterie




  • Soyez très prudent lors de cette étape. Pour cette étape, utilisez un outil plat et émoussé comme l’iSesamo pour éviter d’endommager la batterie.


    • La batterie est vraiment collée au boîtier, alors faites très attention quand vous la retirez. Détachez soigneusement la batterie de la enceinte. Insérez d’abord votre outil sur le côté entre la batterie et l’enceinte. Sortez lentement et avec précaution la batterie.
    • Répétez ce processus sur les autres côtés de la batterie. Assurez-vous de ne pas endommager la carte mère ou d’autres composants.
    • Une fois que vous avez détaché la colle, vous pouvez retirer la batterie du boîtier.

    Étape Suivante pour réparer l’écran du Samsung Galaxy S8+ : Retrait du moteur à vibration





    • Le moteur à vibration est collé à l’enceinte. Détachez soigneusement le en insérant votre outil entre le boîtier et le moteur moteur.
    • Enlever le moteur.

    Étape Suivante pour réparer l’écran du Samsung Galaxy S8+ : Retrait de l’écouteur





    • L’oreillette est collée à l’enceinte. Détachez-le avec précaution avec un outil plat comme la spatule en acier.

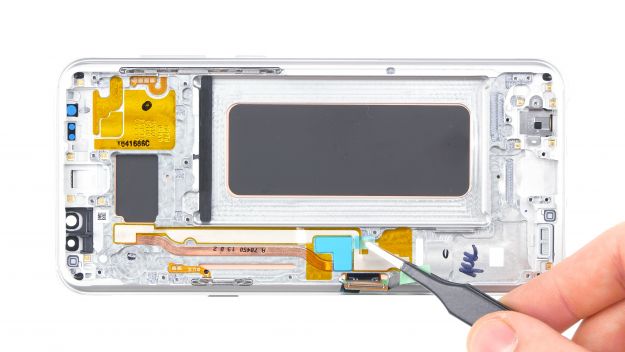

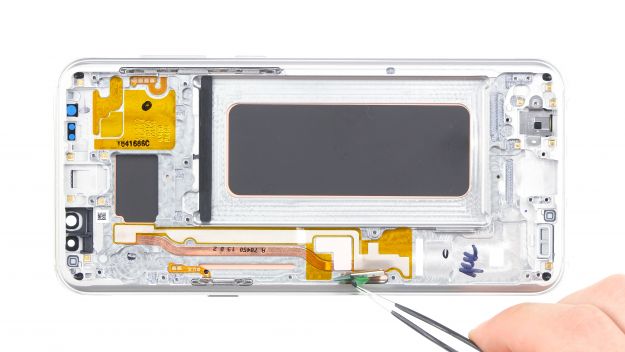

    Étape Suivante pour réparer l’écran du Samsung Galaxy S8+ : Retrait des capteurs





    • Le câble du capteur est également collé à l’écran. Détachez-le avec précaution à l’aide d’un outil plat. Assurez-vous de ne pas l’endommager.
    • Ensuite, vous pouvez utiliser une paire de pinces pour retirer le câble.

    Étape Suivante pour réparer l’écran du Samsung Galaxy S8+ : Suppression de la sortie casque





      1 × 2,6 mm Phillips-Schraube

    • Déconnectez le contact de la prise casque du PCB. À l’aide de la spatule, retirez délicatement le contact de la prise.
    • Dévissez la vis qui maintient la prise en place.
    • Enlevez la prise du casque du boîtier.

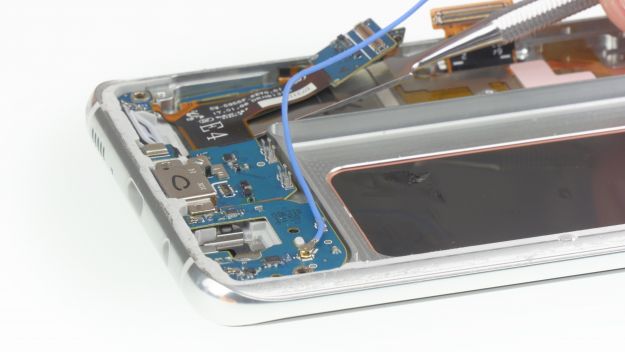

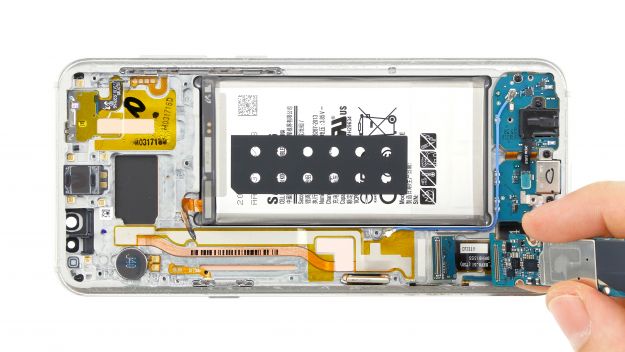

    Étape Suivante pour réparer l’écran du Samsung Galaxy S8+ : Retrait du connecteur USB





      4 × 2,6 mm Phillips-Schraube

    • Enlevez les quatre vis marquées.
    • Enlevez les deux câbles d’antenne de leur guide.
    • Vous pouvez alors utiliser le spudger pour extraire soigneusement le connecteur et le retirer entièrement.

    Les bons outils pour votre réparation

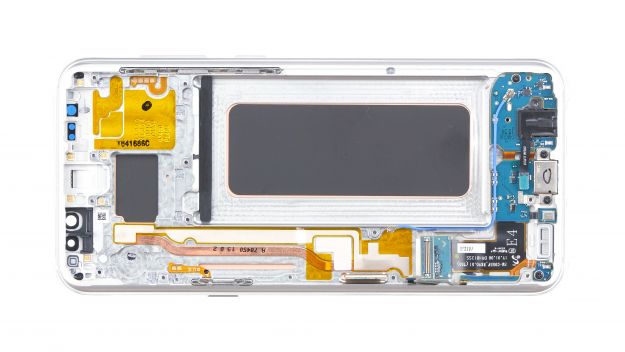

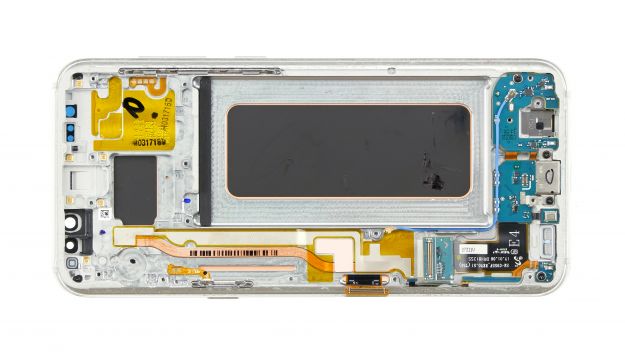

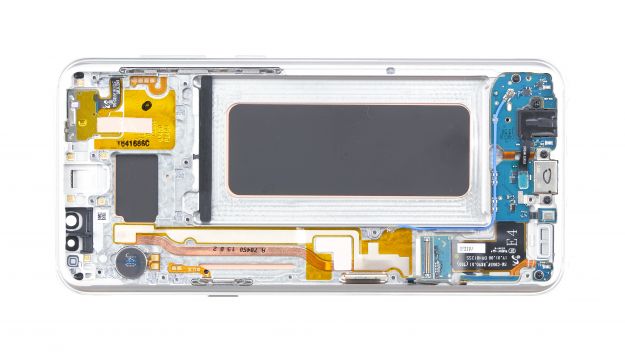

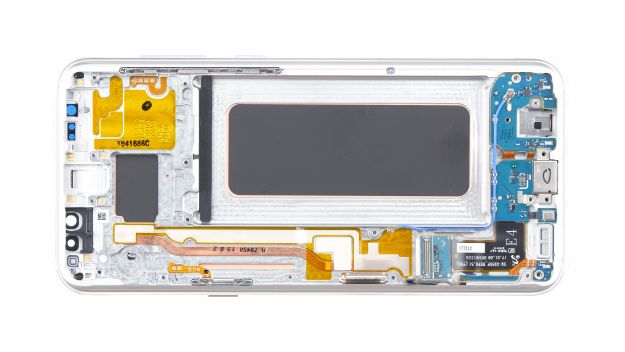

    Étape Suivante pour réparer l’écran du Samsung Galaxy S8+ : Préparation de la nouvelle présentation





    • Dans l’enceinte du nouvel écran, toutes les surfaces adhésives et thermiques Les coussinets sont recouverts d’un film protecteur transparent. Retirez le film de protection film avant de commencer avec l’assemblage.

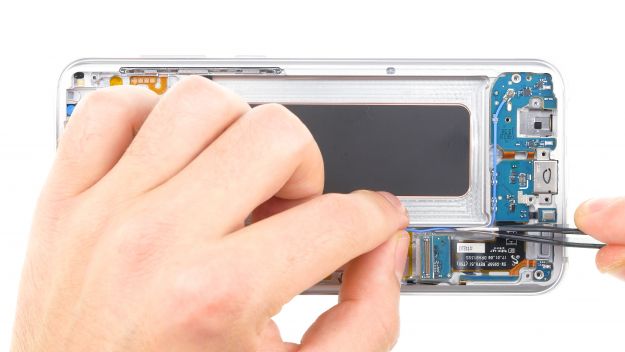

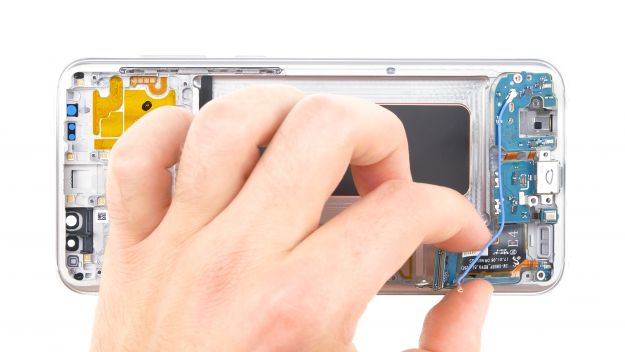

    Étape Suivante pour réparer l’écran du Samsung Galaxy S8+ : Installation du connecteur USB





      4 × 2,6 mm Phillips-Schraube

    • Réinstallez le connecteur USB.

  • Assurez-vous que l’ensemble du câble du connecteur est au ras du boîtier.

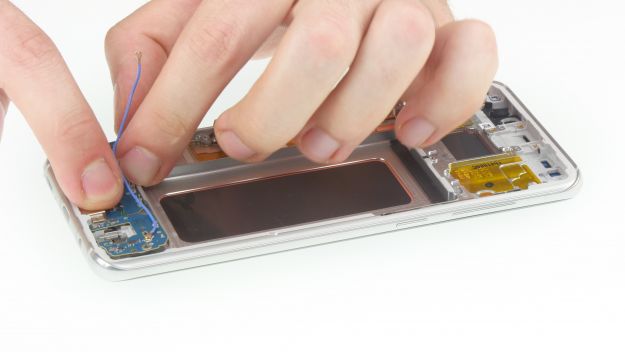

    • Pressez doucement les câbles d’antenne dans le guide approprié en utilisant un objet contondant tel qu’une paire de pinces à bouts arrondis.
    • Puis, fixez à nouveau les vis.

    Étape Suivante pour réparer l’écran du Samsung Galaxy S8+ : Installation de la sortie casque





      1 × 2,6 mm Phillips-Schraube

    • Mettez la prise en position sur le bord inférieur du boîtier.
    • Connectez le contact de la prise.
    • Puis fixez-le avec la vis appropriée.

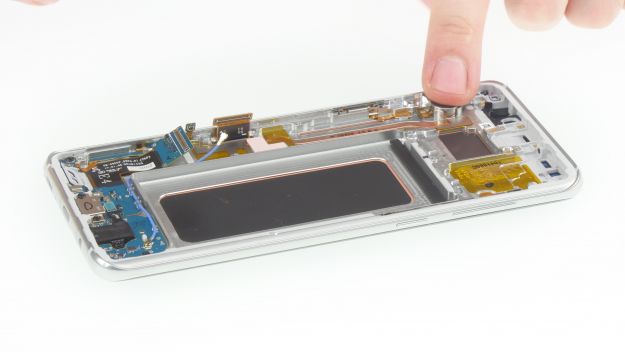

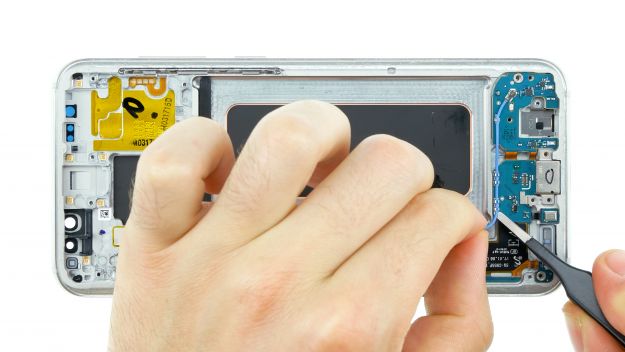

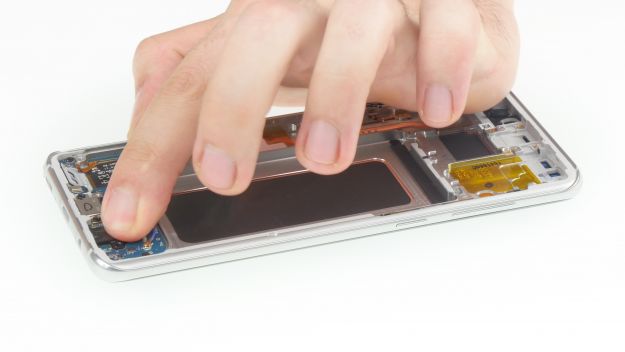

    Étape Suivante pour réparer l’écran du Samsung Galaxy S8+ : Installation du moteur à vibration





    • Mettez le moteur de vibration dans la petite ouverture ronde sur le côté gauche de l’enceinte.
    • Utilisez vos doigts pour presser le moteur fermement en place.

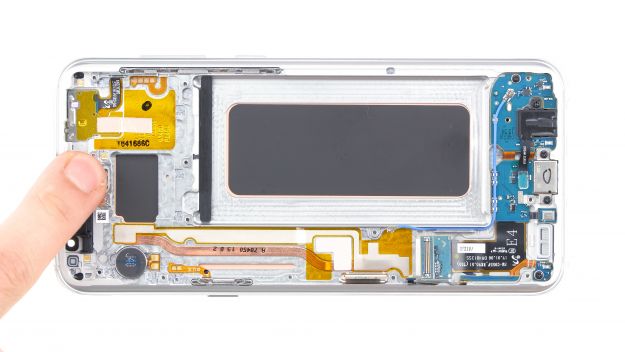

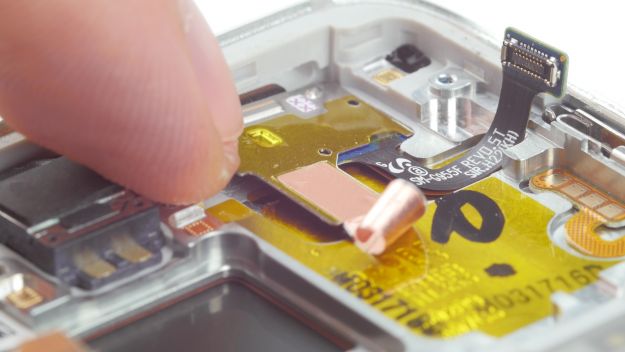

    Étape Suivante pour réparer l’écran du Samsung Galaxy S8+ : Installation des capteurs

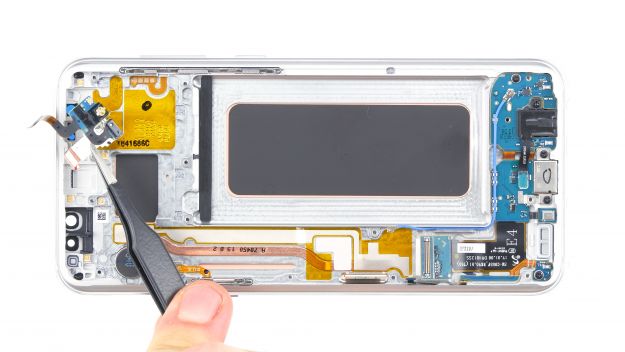

    • Insérer le câble du capteur dans l’évidement correspondant du bord supérieur de l’enceinte.
    • Pressez fermement le capteur avec votre doigt pour que la colle colle colle à nouveau.

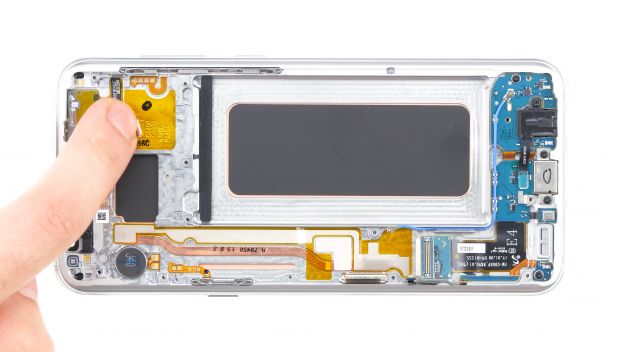

    Étape Suivante pour réparer l’écran du Samsung Galaxy S8+ : Installation de l’écouteur





    • Retourner l’écouteur dans le boîtier.
    • Appuyer un peu dessus pour que la colle colle colle mieux.

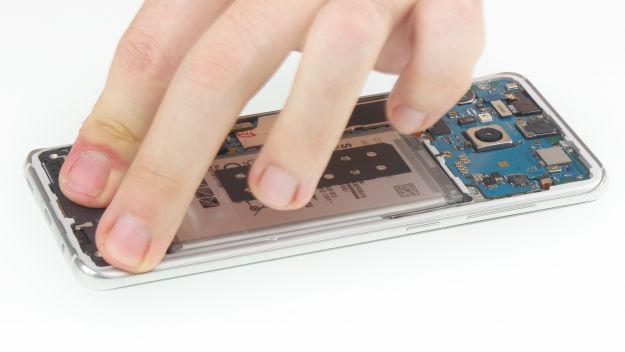

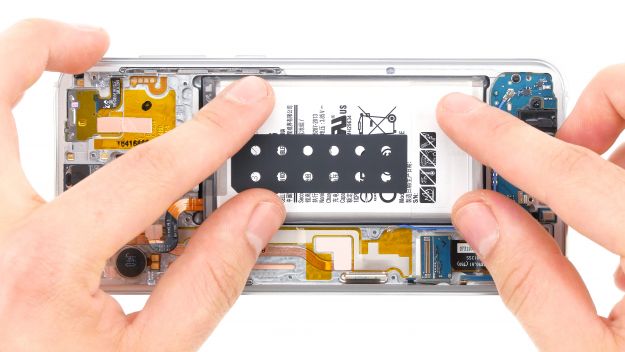

    Étape Suivante pour réparer l’écran du Samsung Galaxy S8+ : Mise en place de la pile





    • Mettez la batterie dans le boîtier. Elle s’insère parfaitement dans le compartiment au milieu du boîtier.
    • Pressez fermement la pile dans le boîtier pour que la colle colle colle mieux.

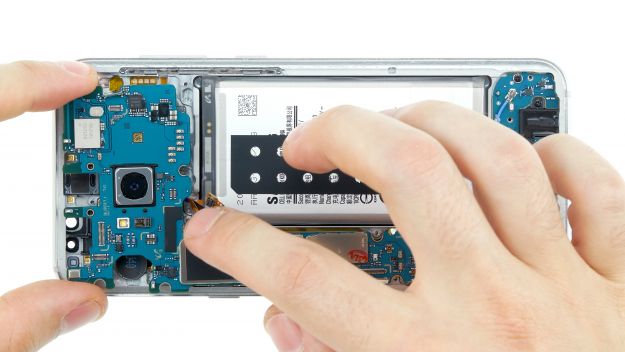

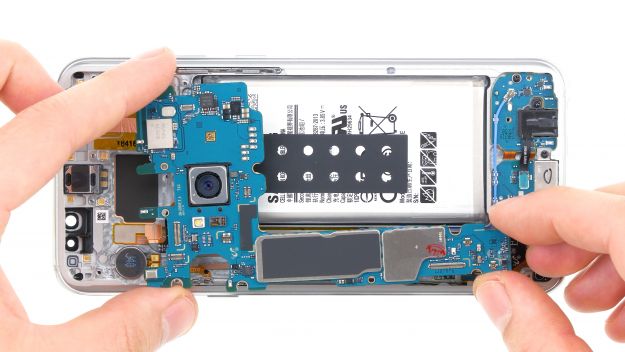

    Étape Suivante pour réparer l’écran du Samsung Galaxy S8+ : Installation de la carte mère

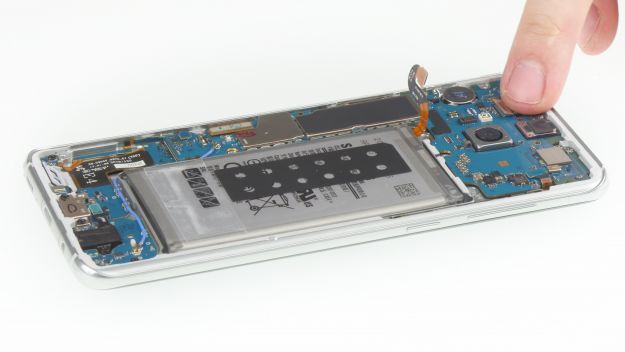

    Vous pouvez maintenant remettre la carte mère en place.


    • Connectez d’abord le connecteur USB à l’arrière de la carte.
    • Ensuite, vous pouvez remettre la carte dans le boîtier. Assurez-vous qu’aucun câble ou connecteur ne reste coincé sous la carte.

      Étape Suivante pour réparer l’écran du Samsung Galaxy S8+ : Connexion des contacts sur la carte mère





        Volume &amp ; Boutons de veille Affichage Antenne

      • Maintenant, reconnectez les contacts marqués au tableau.

      Étape Suivante pour réparer l’écran du Samsung Galaxy S8+ : Insertion du plateau de la carte SIM et de la carte microSD





      • Insérez le plateau de la carte SIM dans votre appareil. Assurez-vous que le plateau est correctement positionné.

      Étape Suivante pour réparer l’écran du Samsung Galaxy S8+ : Installation de la caméra et de l’amplificateur à l’avant ; capteur





      • Mettez la caméra frontale et le capteur dans l’ouverture au bord supérieur de l’enceinte. Assurez-vous qu’ils s’enclenchent correctement.

      Étape Suivante pour réparer l’écran du Samsung Galaxy S8+ : Installation du haut-parleur





        4 × 3,8 mm Phillips Schraube

      • Mettez maintenant le haut-parleur en bas de l’enceinte.
      • Pressez-le doucement avec vos doigts jusqu’à ce qu’il s’enclenche dans l’enceinte.
      • Puis remettez les vis marquées en place.

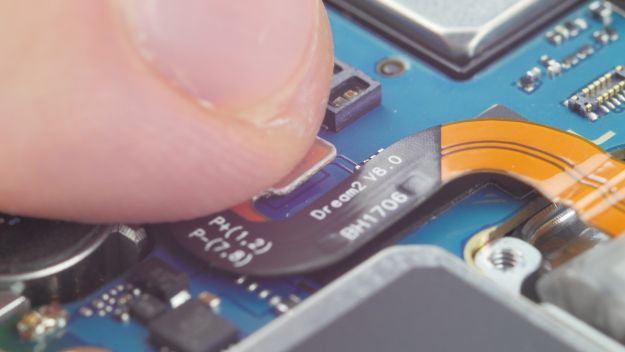

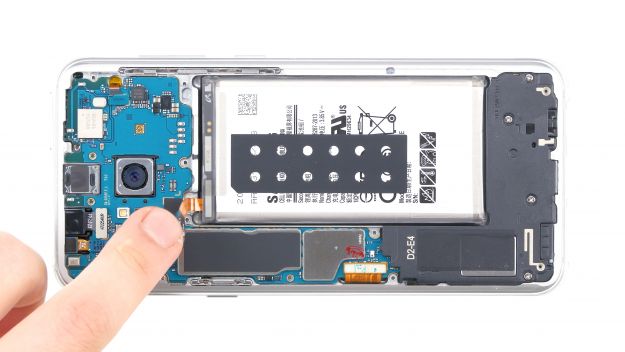

      Étape Suivante pour réparer l’écran du Samsung Galaxy S8+ : Connexion de la batterie





      • Connecter la batterie à la carte mère. Appuyez sur le contact de la connexion sur la carte mère jusqu’à ce que vous l’entendiez cliquer en place.

      Étape Suivante pour réparer l’écran du Samsung Galaxy S8+ : Installation de l’antenne NFC





        11 × 3,8 mm Phillips Schraube

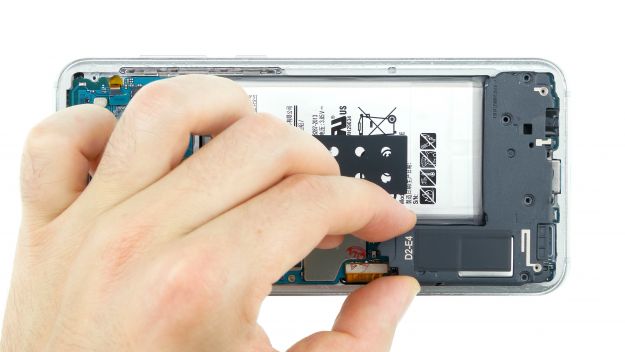

      • Retourner le couvercle avec l’antenne dans le boîtier après l’avoir accroché sur le dessus du boîtier.
      • Appuyez ensuite sur le couvercle avec vos doigts jusqu’à ce qu’il s’enclenche doucement en place partout.
      • Serrez les vis cruciformes.

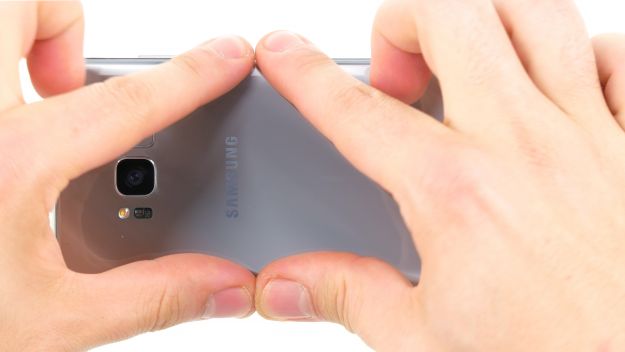

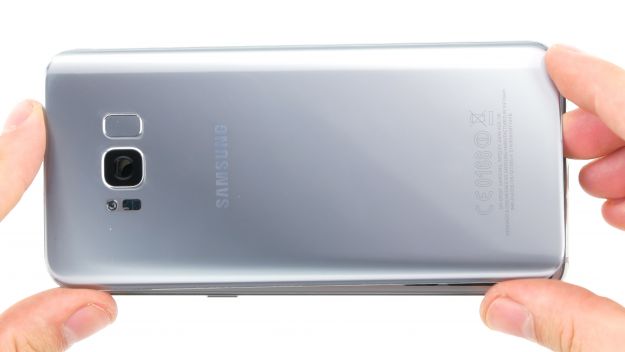

      Étape Suivante pour réparer l’écran du Samsung Galaxy S8+ : Fixation de la couverture arrière





      • Retourner le couvercle arrière dans sa position initiale.

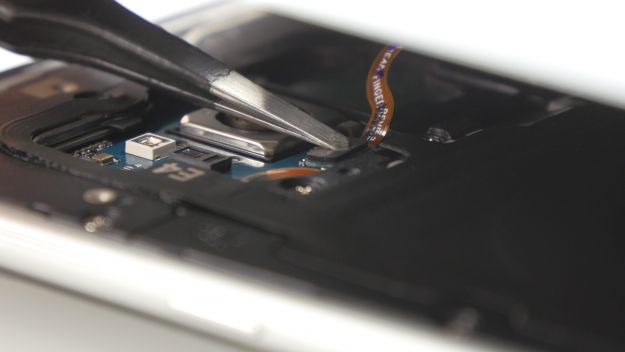

      • Retourner le capteur d’empreintes digitales.
      • Appuyer sur le couvercle arrière pour que la colle colle colle.

    • You peut également chauffer votre appareil à l’air chaud, puis le fixer ou le peser avec quelques livres pour que la colle colle mieux.

      • Étape Suivante pour réparer l’écran du Samsung Galaxy S8+ : Tester l’affichage

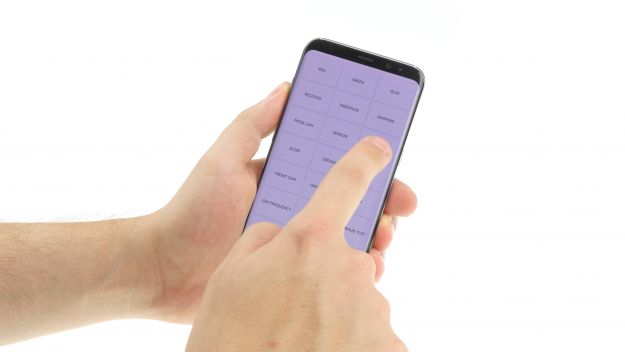

      • Allumez votre Galaxy S8 Plus et testez-le avec le mode de test intégré.
      • Accédez au mode de test en composant le *#0*#
      • Suivez les instructions sur votre écran.
