Guide de réparation de l’écran du Samsung Galaxy A7

Pour commencer la réparation de votre Galaxy A7 (2018)

Si vous êtes bloqué ou si vous avez des questions, vous pouvez poster un commentaire. Nous serons heureux de vous aider.

1ère étape pour réparer de l’écran du Samsung Galaxy A7 : Éteindre l’appareil

• Eteignez votre appareil en maintenant le bouton d’alimentation enfoncé jusqu’à ce que l’option « Éteindre » apparaisse.
• Utilisez votre doigt pour confirmer que vous voulez éteindre votre Galaxy A7 et attendez que l’écran se vide.

Nous vous montrons ici une Galaxie S8, mais l’éteindre fonctionne de la même manière sur la Galaxie A7.

Étape Suivante pour réparer de l’écran du Samsung Galaxy A7 : Retrait de la carte SIM et du support de la carte microSD

• Utilisez l’outil SIM pour éjecter le plateau SIM de votre appareil, puis retirez le plateau avec vos doigts.

Étape Suivante pour réparer de l’écran du Samsung Galaxy A7 : Retrait de la couverture arrière

• La couverture arrière est vraiment collée au châssis. Chauffez l’appareil uniformément avec de l’air chaud pour ramollir la colle. Une température de 60 – 80°C devrait être suffisante. En règle générale, vous devriez toujours être en mesure de toucher votre appareil sans qu’il soit trop chaud.
• Le la façon la plus simple de détacher le dos de la couverture est d’utiliser un outil plat et flexible comme l’iPlastix ou l’iFlex. Vous aurez également besoin de plusieurs pics pour décoller la couverture arrière tout autour.
• chauffez l’endroit où vous commencez et placez un outil plat entre la couverture arrière et le cadre.

L’iPlastix est en plastique, il ne raye donc pas l’appareil. D’autre part, il est très souple et délicat à insérer.

Be Attention, la couverture arrière peut se casser très facilement. Si nécessaire, appliquer la chaleur plusieurs fois et essayer à nouveau. Retrait de la couverture arrière peut prendre une demi-heure. Prenez un peu plus de temps et travaillez soigneusement pour assurez-vous de ne rien casser.

• Une fois que l’outil est Insérez un pic dans la fente pour la maintenir ouverte. Ensuite, faites fonctionner l’outil Ensuite, chauffez la partie suivante et insérez les pics un par un.

Utilisez une ventouse pour soulever le verre si vous ne trouvez pas d’endroit où insérer l’outil.

Étape Suivante pour réparer de l’écran du Samsung Galaxy A7 : Retrait du cadre

15 × 4,0 mm Phillips

Ensuite, enlevez le cadre central du Galaxy A7.

• Premièrement, desserrez les vis Phillips de la même longueur, qui sont réparties sur tout le dispositif.

Notez que les vis peuvent être recouvertes de résidus de colle.

• Puis retournez l’appareil et faites glisser un plectre entre l’écran et le cadre central.
• Déplacez-vous une fois sur tout l’écran jusqu’à ce qu’il se détache partout.
• Retournez l’appareil et soulevez le cadre central.
• Enlevez également le couvercle en plastique dans la zone inférieure.

Étape Suivante pour réparer de l’écran du Samsung Galaxy A7 : Débranchement de la batterie

Connecteur de batterie

• En utilisant le spudger, déconnectez soigneusement le contact de la batterie de la carte mère.

Always d’un côté où il n’y a pas de petits éléments sur le carte mère. Cela évite d’endommager involontairement les condensateurs ou les circuits intégrés.

Étape Suivante pour réparer de l’écran du Samsung Galaxy A7 : Déconnexion de l’écran

Connecteur d’affichage

• Séparez soigneusement le connecteur de l’écran avec un spudger en plastique.

L’écran du Samsung Galaxy A7 est fermement collé. Pour le décoller, il doit être chauffé en permanence avec un pistolet à air chaud afin que la colle devienne souple et détachable. Ensuite, il faut pousser un outil comme l’iFlex ou l’iSesamo dans l’espace entre le cadre et l’écran pour décoller la colle.

• Surtout chauffez l’endroit où vous commencez.

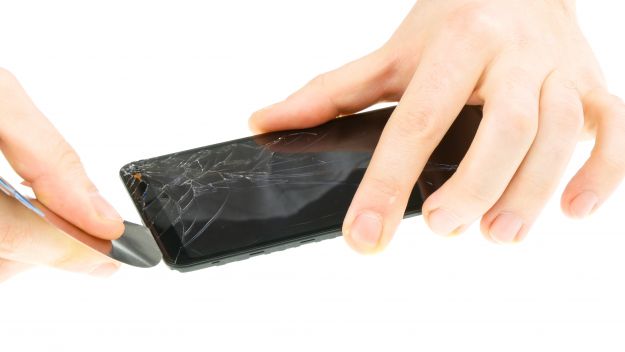

• Insérez l’iFlex ou un autre outil fin entre le verre de l’écran et le cadre en plastique.
• Tirez l’iFlex le long du bord pour détacher progressivement l’écran.
• Desserrez la colle tout autour et insérez des pics en plastique plat dans l’espace pour empêcher l’écran de se recoller au cadre.

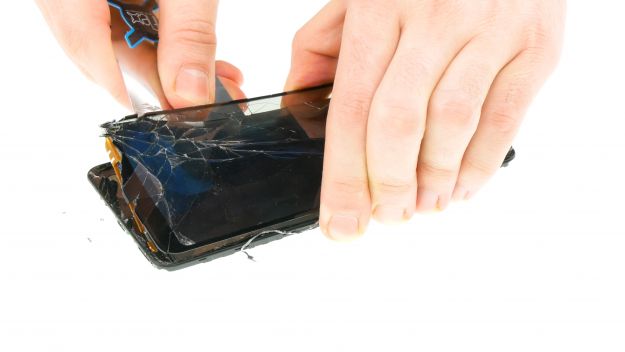

• Essayez de dissoudre le verre et l’écran ensemble. L’écran risque de se briser. Réchauffez progressivement toutes les zones plus difficiles à enlever.

Si le verre se brise trop, vous pouvez également le scotcher. Cela permet d’éviter que des éclats de verre ne s’envolent.

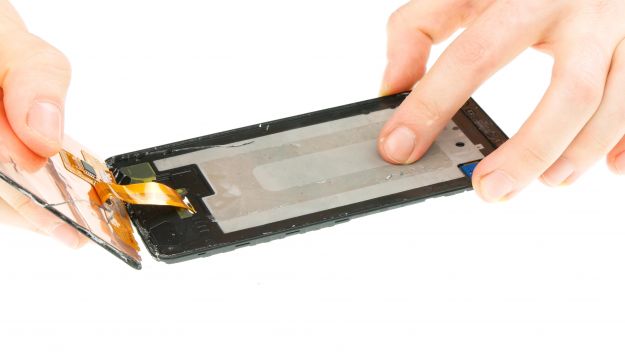

• Maintenant, soulevez l’écran avec précaution et pliez-le vers le bas.

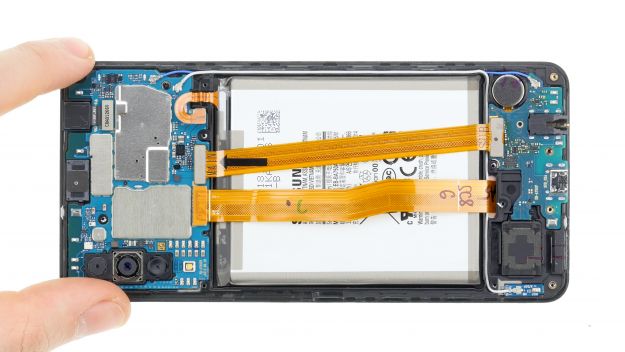

• Faites passer le câble flexible par l’ouverture et retirez enfin l’écran défectueux.

Après cette étape, nettoyez soigneusement votre lieu de travail pour éviter que des éclats de verre ne raye votre nouvel écran ou la vitre arrière.

Les bons outils pour votre réparation

Étape Suivante pour réparer de l’écran du Samsung Galaxy A7 : Préparation du cadre et application de l’adhésif

Avant d’installer et de recoller l’écran, vous devez préparer le cadre.

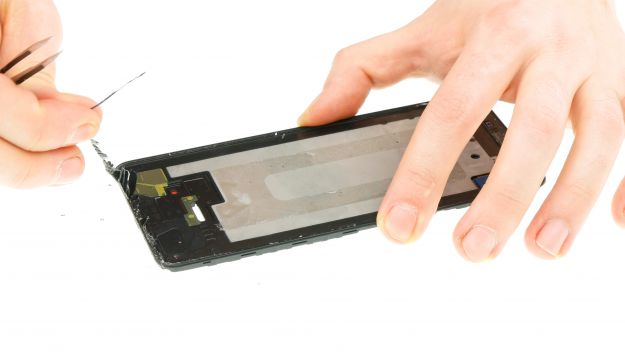

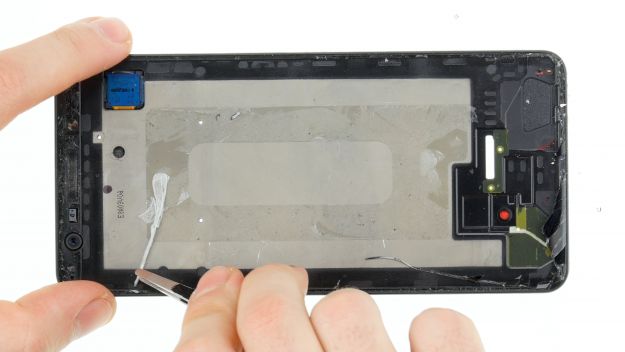

• Enlever tous les résidus de l’affichage défectueux. Utilisez les pinces pour retirer avec précaution les fragments de verre restants.
• Faites passer un outil le long du bord du cadre pour enlever progressivement le plus de résidus de colle possible.

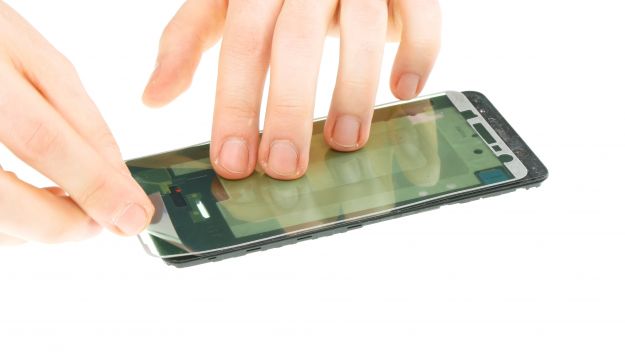

• Installez le nouvel autocollant de cadre sur l’appareil en douceur et sans plis. Faites glisser votre doigt sur toutes les surfaces pour enlever les éventuelles bosses.

Vérifiez que l’autocollant du cadre est correctement aligné. Regardez les trous pour l’appareil photo, le flash et l’écouteur pour voir où se trouvent le haut, le bas, l’avant et l’arrière.

• Retirez le film de protection et commencez à fixer avec précaution l’autocollant du cadre à partir de la position centrale. Assurez-vous que l’autocollant du cadre n’est pas incliné.
• Laissez l’autocollant du cadre glisser lentement dans l’appareil, puis vérifiez à nouveau l’alignement.
• Appuyez fermement sur l’autocollant du cadre tout autour, puis retirez le deuxième film protecteur.

Vérifiez que l’adhésif ne se décolle pas avec le film protecteur ou ne se froisse pas.

L’autocollant ne doit pas sortir sur les bords du cadre. Sinon, elle reste visible lorsque l’écran est installé.

Étape Suivante pour réparer de l’écran du Samsung Galaxy A7 : Installation de l’écran

Connecteur d’affichage

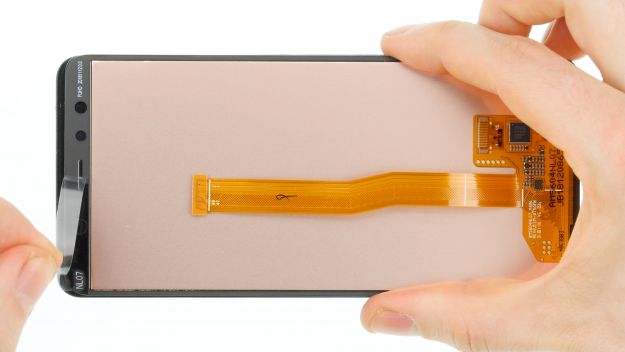

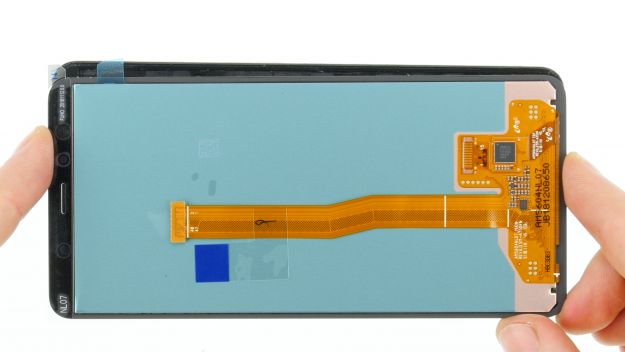

• Prenez maintenant le nouvel écran et retirez tous les films de protection.

N’oubliez pas le film sur les ouvertures supérieures pour les appareils photo et l’écouteur.

• Faites passer le câble flexible avec le connecteur par l’ouverture du cadre métallique.
• Positionnez l’affichage sur le cadre. Orientez-vous par les ouvertures pour l’appareil photo et le flash.
• Assurez-vous qu’aucune colle ne dépasse du bord et placez progressivement l’écran sur le cadre.

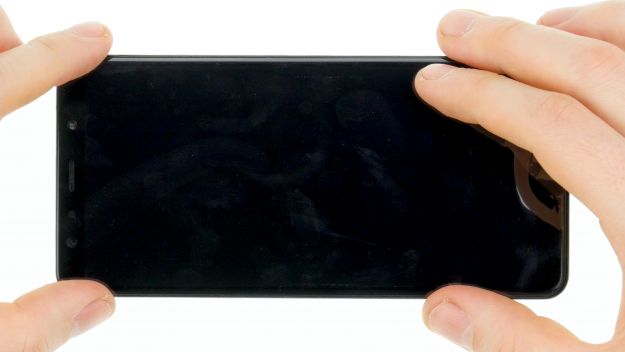

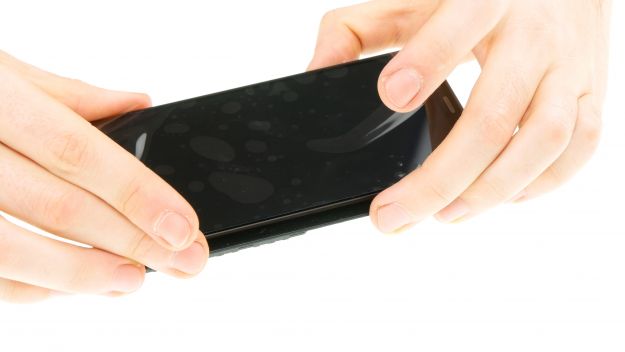

• Appuyez fermement sur l’écran pour que l’adhésif adhère.

Si l’écran de remplacement comporte un film protecteur, laissez-le en place jusqu’à ce que la réparation soit terminée. Cela permettra d’éviter les rayures sur l’écran.

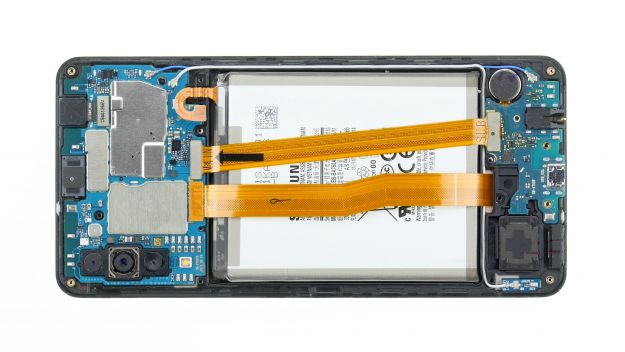

• Retournez l’appareil et branchez le connecteur d’affichage.

Étape Suivante pour réparer de l’écran du Samsung Galaxy A7 : Connexion de la batterie

Connecteur de batterie

• Connectez la batterie à la carte mère. Enfoncez le contact dans la prise de la carte mère jusqu’à ce que vous entendiez un déclic.

Étape Suivante pour réparer de l’écran du Samsung Galaxy A7 : Fixation du cadre

15 × 4,0 mm Phillips

• Placez le couvercle en plastique dans la partie inférieure de l’appareil. Orientez-vous à l’aide des trous de vis pour positionner correctement le couvercle.
• Placez le cadre central sur le dessus de l’appareil et serrez tout autour jusqu’à ce qu’il repose correctement.
• Vous pouvez également prendre l’appareil dans vos deux mains et serrer l’écran et le cadre ensemble.
• Si le cadre repose correctement partout, alors refixez toutes les vis Phillips de la même longueur.

Étape Suivante pour réparer de l’écran du Samsung Galaxy A7 : Tester le dispositif

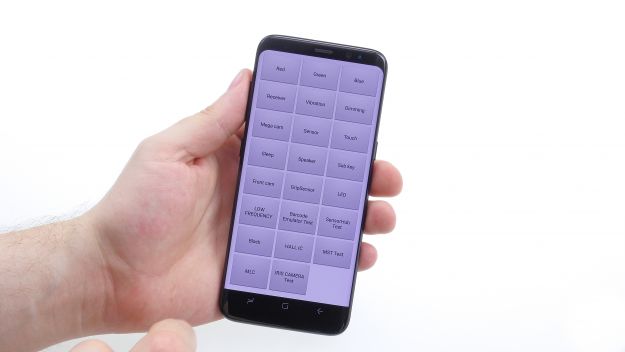

• Allumez votre appareil et testez-le avec le mode de test intégré.
• Accédez au mode de test en composant *#0*#

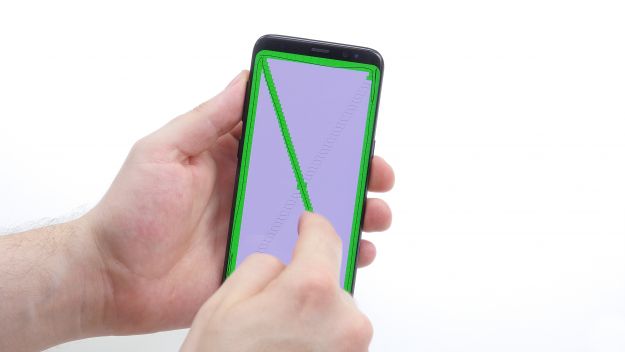

• Le menu de test vous permet de vérifier l’affichage des erreurs de pixels et de calibrer l’écran tactile.
• Vérifiez également toutes les autres fonctions telles que la caméra, le haut-parleur ou la LED d’état.

Ici, sur l’image, vous pouvez voir un autre appareil, mais la procédure est la même pour le Galaxy A7 2018.

Étape Suivante pour réparer de l’écran du Samsung Galaxy A7 : Fixation de la couverture arrière

Vous pouvez essayer de réutiliser l’adhésif existant qui est resté sur la couverture arrière. Mais nous recommandons d’utiliser un nouveau cadre adhésif pour coller parfaitement la couverture arrière.

• Enlevez d’abord toute la colle restante sur le cadre central et la couverture arrière.
• Prenez ensuite le nouveau cadre adhésif et orientez-vous à l’ouverture des caméras pour le positionner correctement.
• Décollez le film de protection transparent et placez le cadre adhésif sur la face supérieure et laissez-le glisser lentement dans l’appareil.
• Assurez-vous qu’il est bien droit et qu’il ne dépasse pas du cadre.
• Pressez fermement l’adhésif sur le cadre. Vous pouvez utiliser un spudger pour ce faire.
• Enlevez le deuxième film plastique et vérifiez si la colle noire est bien partout.
• Remettez ensuite le couvercle arrière dans sa position d’origine.
• Pressez le couvercle arrière sur toute la surface pour que l’adhésif adhère.
• En outre, vous pouvez chauffer l’appareil à l’air chaud et ensuite le serrer ou l’alourdir avec quelques livres pour que la colle tienne encore mieux.

Étape Suivante pour réparer de l’écran du Samsung Galaxy A7 : Insertion de la carte SIM et du support de carte microSD

• Réinsérez la carte SIM et le support de carte microSD dans l’appareil.
