Guide de réparation de la batterie de l’iPhone 7 Plus

Pour commencer la réparation de votre iPhone 7 Plus

Si vous êtes bloqué ou si vous avez des questions, vous pouvez poster un commentaire. Nous serons heureux de vous aider.

1ère étape pour réparer la batterie de l’iPhone 7 Plus : Éteindre votre appareil

• Eteignez complètement votre iPhone pour éviter de l’endommager pendant la réparation. Éteignez complètement votre iPhone pour éviter de l’endommager pendant la réparation.
  Appuyez sur le bouton Sleep/Wake pendant environ trois secondes jusqu’à ce que le curseur marqué « power off » apparaisse.
• Swipez le de gauche à droite. Votre iPhone va maintenant s’éteindre complètement, ce qui peut prendre une dizaine de secondes.

Étape Suivante pour réparer la batterie de l’iPhone 7 Plus : Retrait des vis de fixation du boîtier

2 × 3,3 mm Pentalobe

• Il vous faut un tournevis pentalobe (PL1) pour ouvrir l’iPhone 7 Plus.

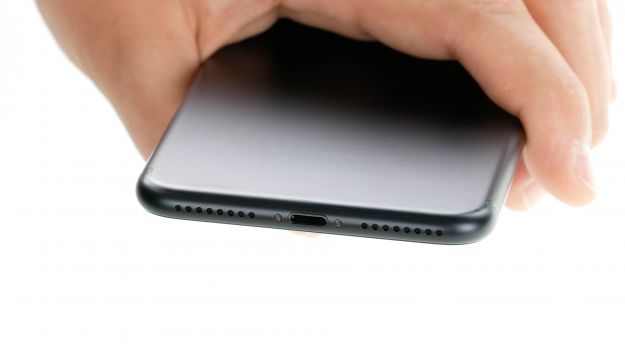

• Enlevez les deux vis à pentalobe au fond de l’enceinte. Elles sont à droite et à gauche du connecteur Lightning. Placez les vis dans la même section de votre pad magnétique.

Étape Suivante pour réparer la batterie de l’iPhone 7 Plus : Suppression de l’affichage

Evitez de gratter l’arrière de l’iPhone 7 en le plaçant sur une surface douce et propre.
• Pour soulever l’écran avant, vous avez besoin d’une ventouse, d’un plectre en plastique dur et d’un pistolet thermique. Si l’écran est très fissuré, commencez par le coller partout avec du ruban adhésif d’emballage.

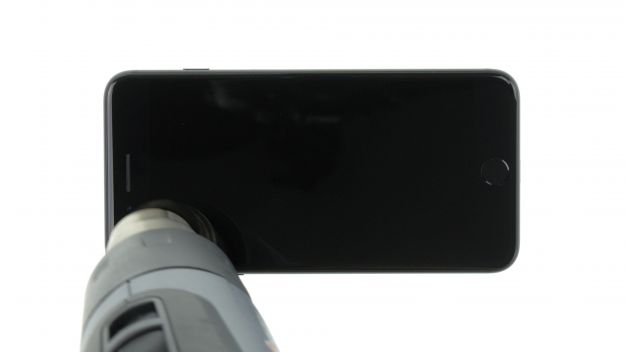

• L’écran est collé sur le cadre. Chauffez l’écran sur les bords à l’aide d’un pistolet thermique à environ 60°C.

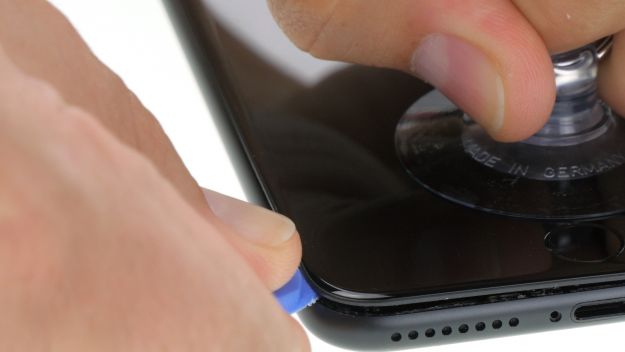

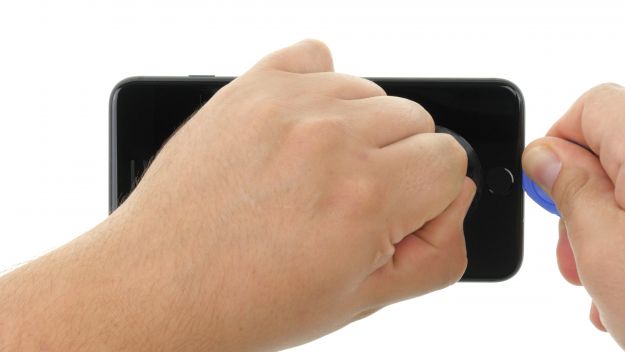

• Fixez la ventouse sur le bouton Accueil (si possible), ou à côté de celui-ci. Tout en soulevant l’écran avec la ventouse, insérez le pic en plastique dur entre le cadre en aluminium et l’écran et appuyez sur le cadre en aluminium. Comme l’écran est collé, vous devez faire glisser le pic tout autour de l’iPhone. N’insérez pas le pic trop loin du côté où se trouve le bouton Sleep/Wake, car cela pourrait endommager les câbles de l’écran : câbles souples.
• Utilisez maintenant le pic pour pousser l’écran vers le connecteur Lightning afin que les languettes sortent du cadre en aluminium.
• Reposez l’écran sur le cadre en aluminium, afin de ne pas trop étirer les câbles flexibles.

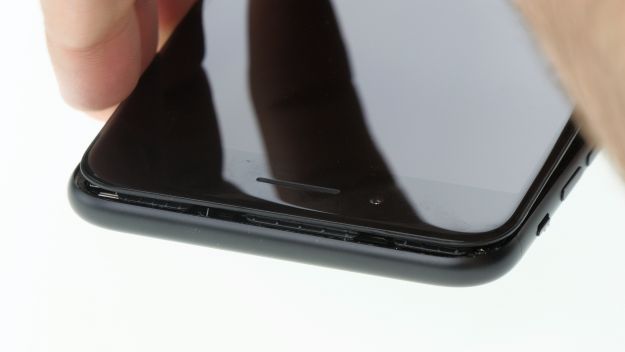

Si nécessaire, chauffez les bords extérieurs de l’écran plusieurs fois. N’oubliez pas que les câbles flexibles de l’écran se trouvent sur le côté avec le bouton Sleep/Wake. L’écran est également engagé sur le bord de l’écouteur.

Étape Suivante pour réparer la batterie de l’iPhone 7 Plus : Débranchement de la batterie

1 × 2,4 mm Type Y 3 × 1,1 mm Type Y Connecteur de batterie

Avant de commencer la réparation, déconnectez le contact de la batterie pour éviter les courts-circuits et éviter d’allumer accidentellement votre appareil pendant la réparation.

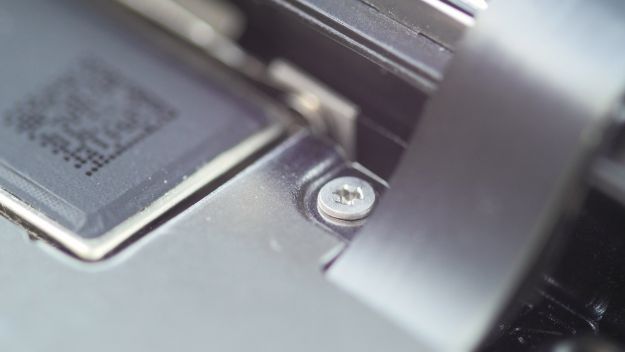

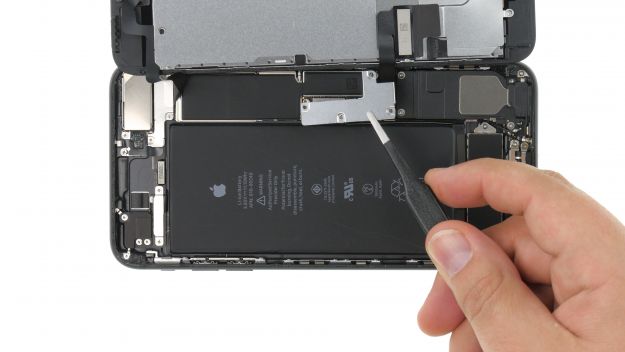

• Démontez les trois vis de type Y à l’aide d’un tournevis de type Y (Y000) et soulevez la plaque de support. Mettez toutes les pièces dans la même boîte de votre pad magnétique.

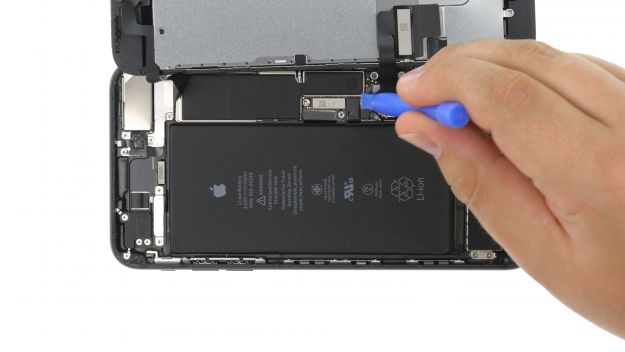

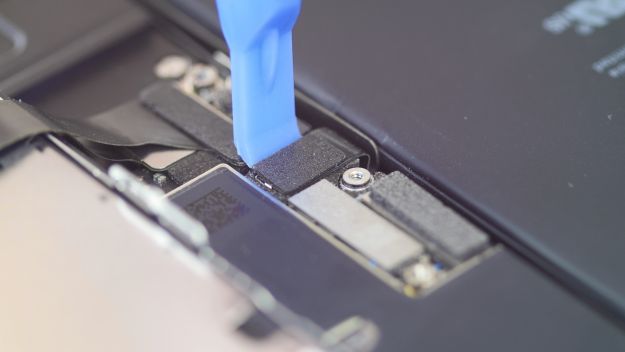

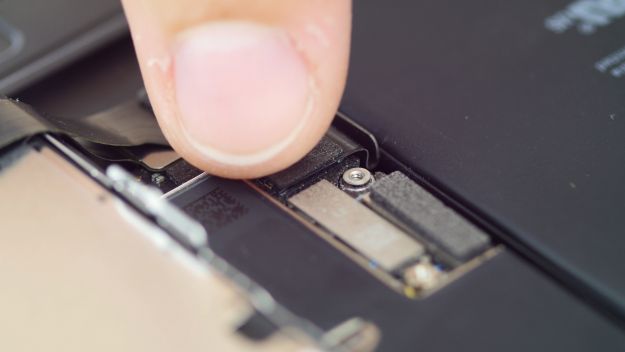

• Maintenant, retirez délicatement le connecteur de la batterie en insérant un spudger sous celle-ci. Si vous n’avez pas de spudger, vous pouvez aussi essayer d’utiliser votre ongle.

  Étape Suivante pour réparer la batterie de l’iPhone 7 Plus : Débranchement des connecteurs d’affichage







  Connecteur d’affichage Connecteur du bouton d’accueil >/li

  Utilisez le spudger pour déconnecter les câbles de l’écran et du bouton Accueil.

  Étape Suivante pour réparer la batterie de l’iPhone 7 Plus : Débranchement du connecteur FaceTime







  1 × 1,3 mm Type Y 2 × 1,0 mm Type Y Connecteur Facetime

  Enlevez les trois vis de type Y à l’aide d’un tournevis de type Y (Y000) et soulevez le couvercle. Mettez toutes les pièces dans la même boîte de votre pad magnétique.
  • En utilisant un spudger, déconnectez soigneusement le connecteur FaceTime de la carte de circuit imprimé.

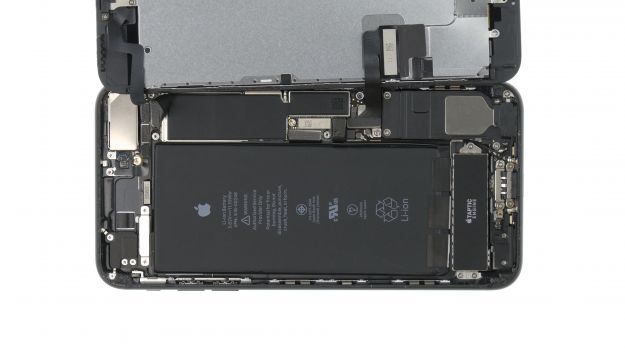

  • Maintenant vous pouvez enlever l’écran jusqu’au bout.

  Étape Suivante pour réparer la batterie de l’iPhone 7 Plus : Suppression du moteur Taptic







  1 × 2,9 mm Phillips 1 × 2,1 mm Phillips 3 × 1,5 mm Phillips

  Retirer les deux vis Phillips du support plastique à l’aide d’un tournevis Phillips (PH00).

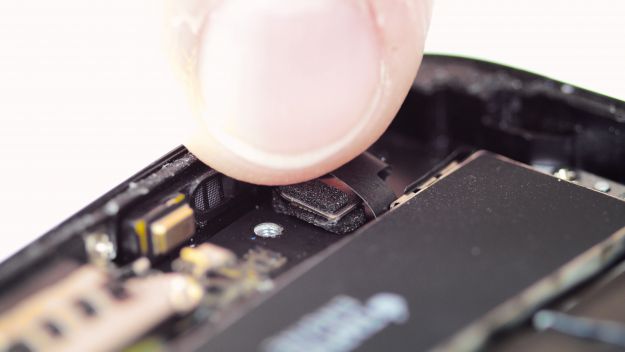

  • Utiliser un spudger pour déconnecter le connecteur du Taptic Engine.

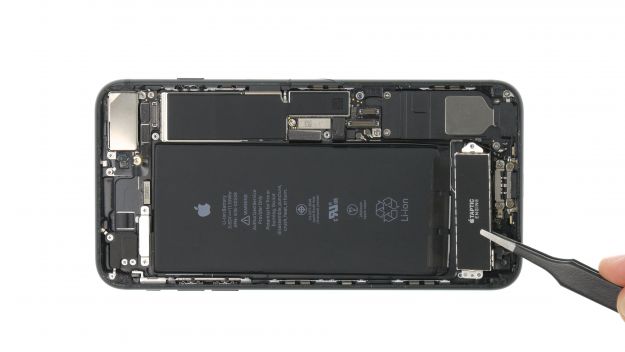

  • Utiliser un tournevis Phillips (PH00) pour retirer les trois vis Phillips qui maintiennent le Taptic Engine en place.
  • Retirer maintenant le Taptic Engine.

  Étape Suivante pour réparer la batterie de l’iPhone 7 Plus : Retrait de la batterie

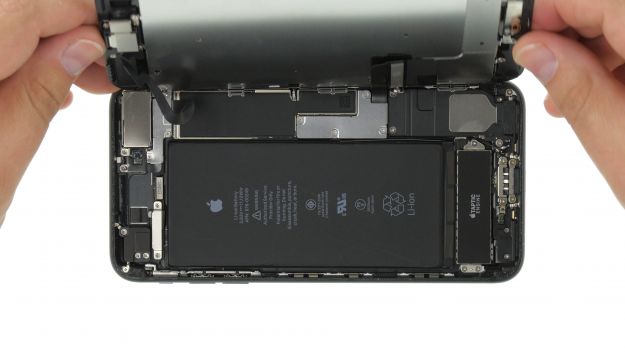

  La pile est collée sur le boîtier à l’aide de quatre bandes adhésives. Les bandes adhésives sont munies de languettes permettant de les retirer. Les languettes sont collées sur les bords supérieur et inférieur de la pile.

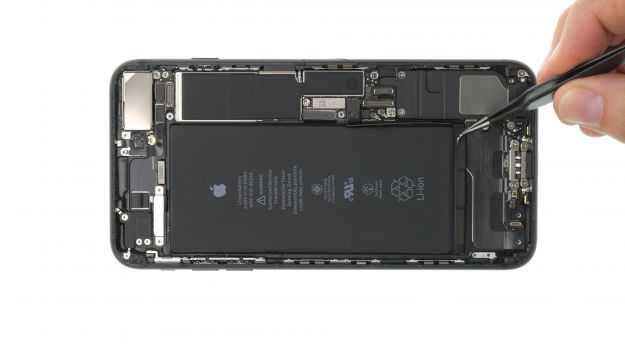

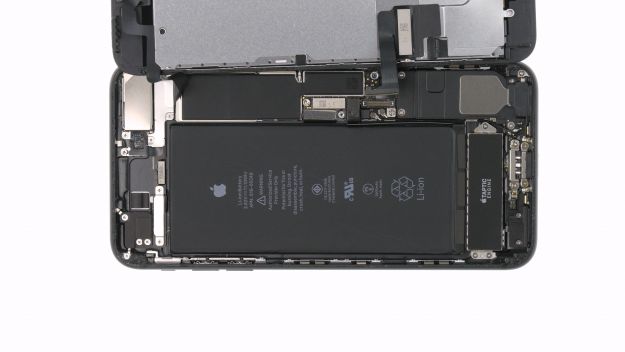

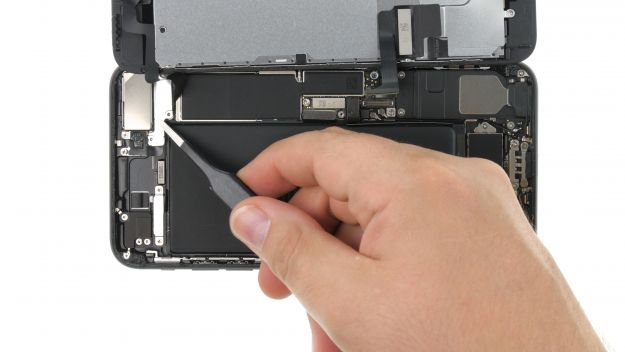

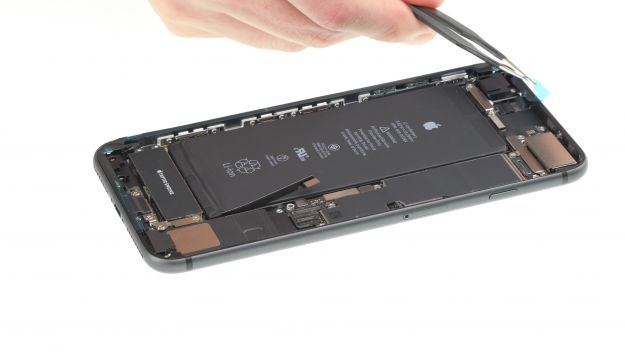

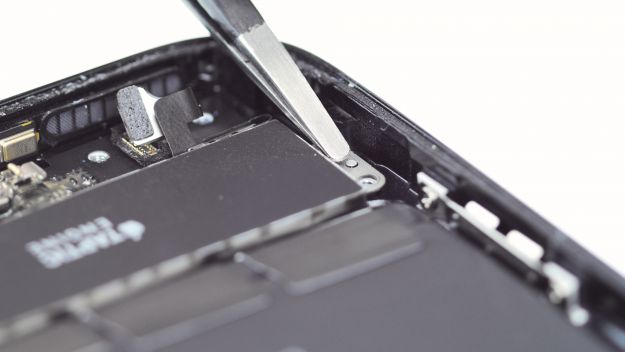

  • Utilisez une pince à épiler ou une spatule pour décoller les languettes noires. En dessous se trouvent les bandes adhésives blanches.
  • Désormais, retirez les bandes adhésives très lentement. Maintenez les bandes aussi plates que possible au niveau de l’iPhone.
  • Tenez fermement la batterie et l’iPhone tout en retirant la dernière bande adhésive pour éviter que la batterie ne tombe de l’appareil.
  • Lors de l’enlèvement des bandes adhésives supérieures, veillez à ne pas endommager le contact du câble de veille/volume.

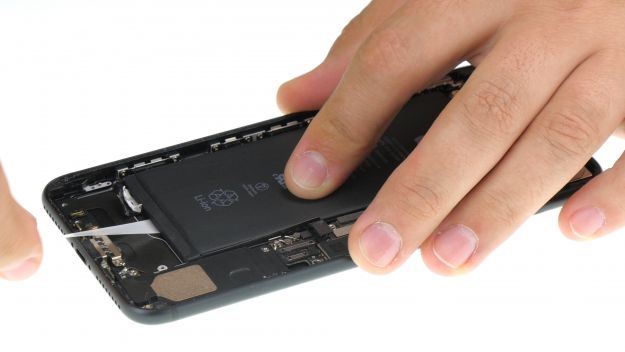

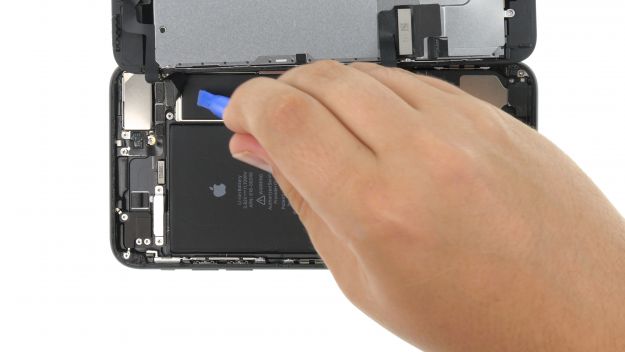

  • Si l’une des bandes adhésives se déchire, vous devez extraire la batterie avec précaution en utilisant un Spudger large. Essayez de plier la batterie le moins possible.

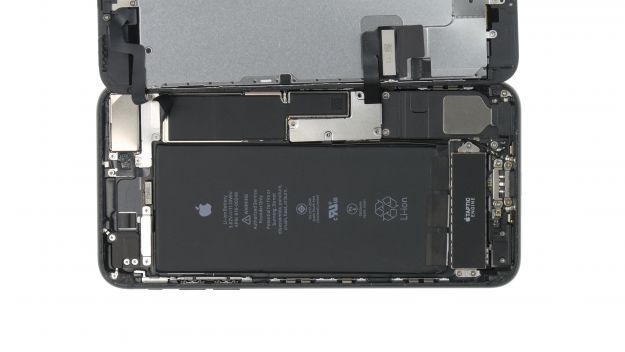

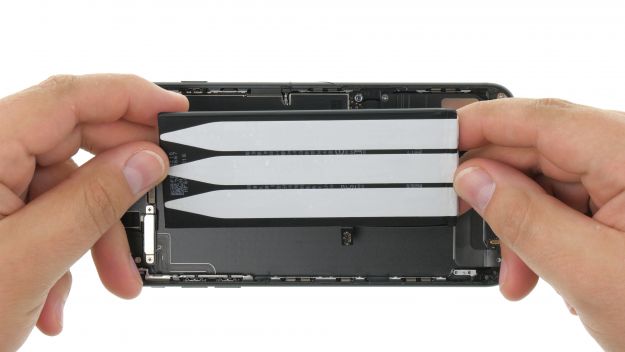

  • Une fois que toutes les bandes adhésives sont retirées, vous pouvez retirer la batterie.

  Étape Suivante pour réparer la batterie de l’iPhone 7 Plus : Préparer la batterie







• Placez les bandes adhésives avec les films de protection fixés dans l’appareil pour vous assurer qu’ils pointent dans la bonne direction.

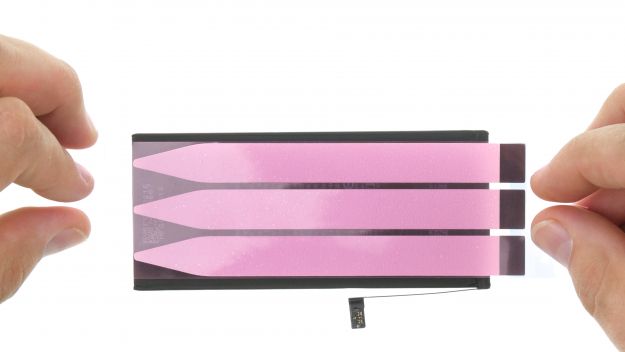

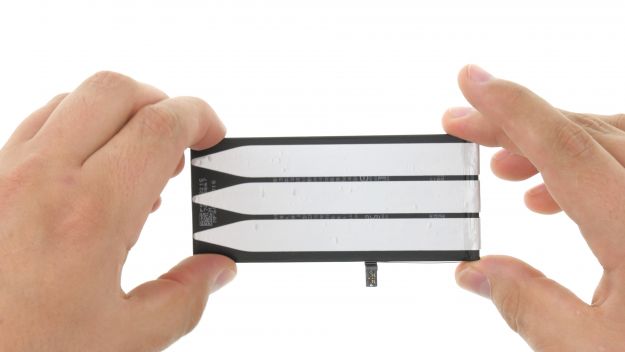

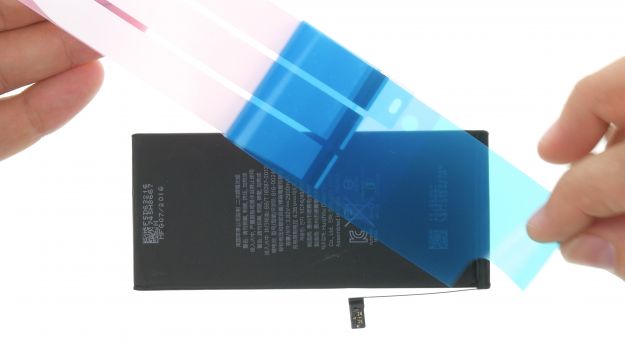

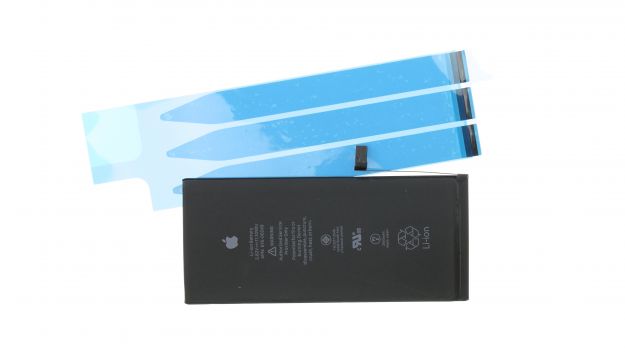

• Enlevez le grand film de protection bleu et collez les bandes adhésives au fond de la batterie. Assurez-vous qu’elles sont bien droites.
• Retournez la batterie et retirez le petit film protecteur bleu des languettes.
• Repliez les languettes et collez-les sur le dessus de la batterie.
• Retirez les grands films protecteurs roses des languettes.
• Lors de la fixation des bandes adhésives, laissez suffisamment d’espace des deux côtés pour pouvoir replier les languettes.

Les bons outils pour votre réparation

Étape Suivante pour réparer la batterie de l’iPhone 7 Plus : Mise en place de la pile

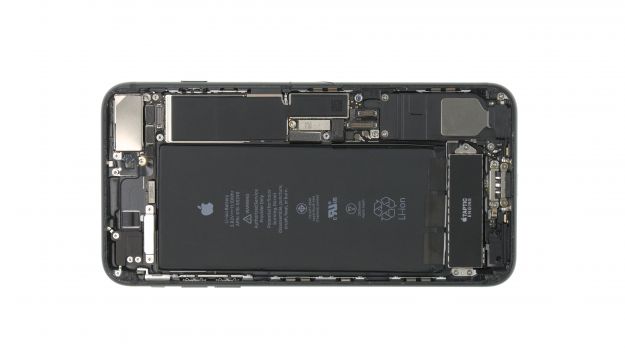

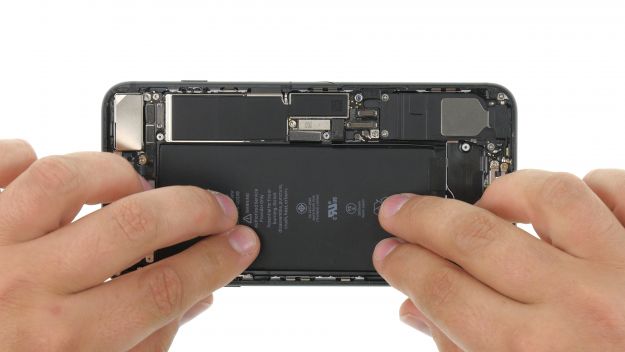

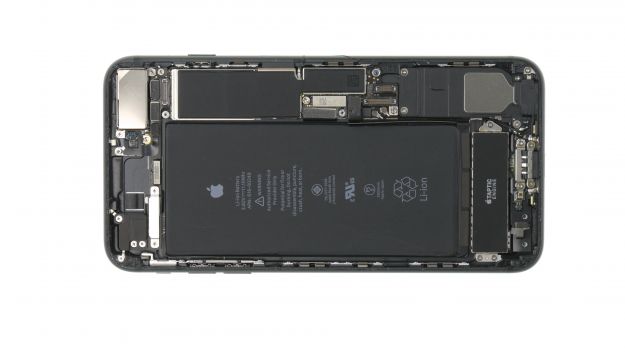

• Remettez la batterie dans le boîtier. Regardez le connecteur de la batterie pour voir si la batterie est correctement alignée.
• Laisser un espace entre le cadre et les autres parties de tous les côtés de la batterie.

Étape Suivante pour réparer la batterie de l’iPhone 7 Plus : Installation du moteur Taptic







3 × 1,5 mm Phillips 1 × 2,9 mm Phillips 1 × 2,1 mm Phillips

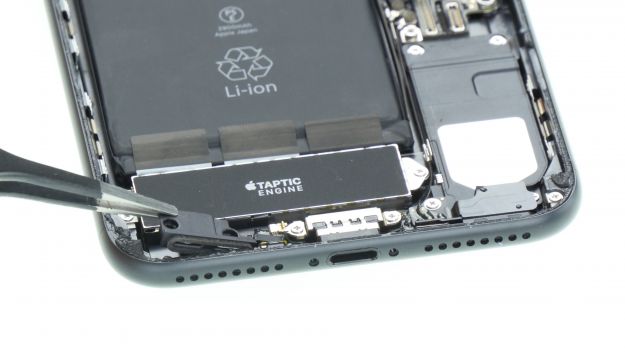

Replacez le Taptic Engine entre la batterie et le connecteur Lightning.
• Fixez le Taptic Engine avec les trois vis Phillips.
• Connectez le câble du Taptic Engine au connecteur Lightning.
• Replacez le support en plastique dans l’iPhone et fixez-le avec les deux vis Phillips.

Étape Suivante pour réparer la batterie de l’iPhone 7 Plus : Fixer l’autocollant du cadre

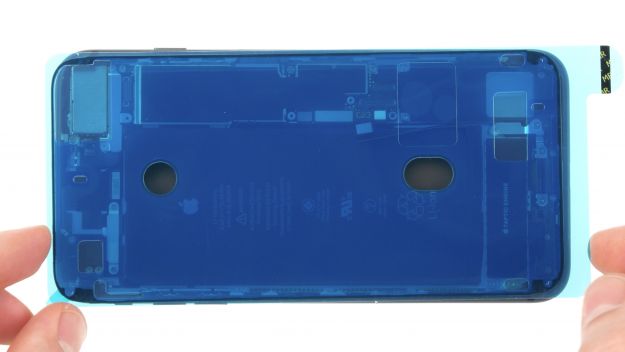

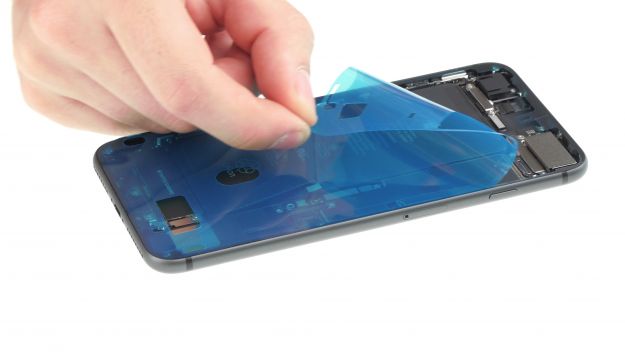

• Pour s’assurer que le nouveau cadre autocollant va vraiment coller, enlevez tous les résidus de l’ancienne colle et la saleté.
• Enlevez le premier film de protection.
• Positionnez-le soigneusement sur un côté et appuyez-le doucement.
• Enlevez le deuxième morceau de film.
• Veuillez noter l’orientation correcte du cadre autocollant. Les coins de l’autocollant sont différents et vous aideront.
• Même si vous utilisez un nouvel autocollant de cadre, l’étanchéité de votre iPhones peut ne pas être à 100% ce qu’elle était avant!
• Les photos montrent l’iPhone 8 Plus, mais la procédure est la même.

Étape Suivante pour réparer la batterie de l’iPhone 7 Plus : Connexion du câble FaceTime







Connecteur Facetime 2 × 1,0 mm Type Y 1 × 1,3 mm Type Y

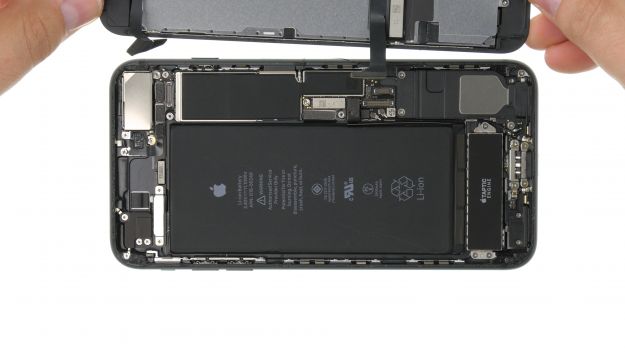

Maintenir l’écran à la verticale sur le cadre et connecter le connecteur FaceTime à la carte logique.
• Poser l’écran sur le bord droit du cadre.
• Replacer la plaque de support du connecteur FaceTime dans l’iPhone et la fixer avec les trois vis Phillips.

Étape Suivante pour réparer la batterie de l’iPhone 7 Plus : Connexion de l’écran







Connecteur d’affichage Connecteur du bouton d’accueil >/li


• Connecter le bouton « Home » et les câbles d’affichage à la carte logique.

Étape Suivante pour réparer la batterie de l’iPhone 7 Plus : Connexion de la batterie







Connecteur de batterie 3 × 1,1 mm Type Y 1 × 2,4 mm Type Y

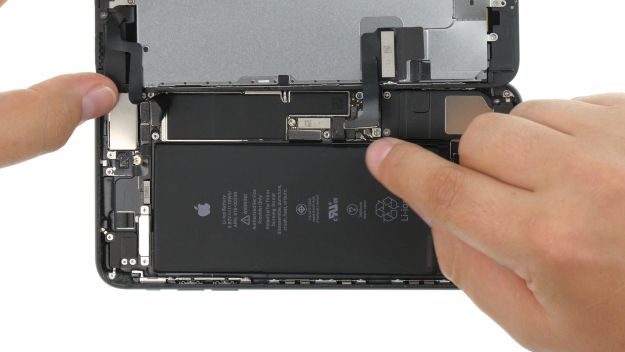

Reconnectez le câble de la batterie.
• Replacez la plaque de support dans l’iPhone et fixez-la avec les quatre vis en Y.

Étape Suivante pour réparer la batterie de l’iPhone 7 Plus : Joindre l’affichage







Attacher l’écran sur le bord droit du cadre et le replier sur l’iPhone.
• Faites glisser l’écran dans la direction du bouton de veille de manière à ce que les onglets s’enclenchent.
• Appuyez ensuite sur l’écran sur tout le cadre pour le verrouiller.
• Votre téléphone n’est plus protégé contre l’eau. Vous devez recoller l’écran pour rétablir la protection contre l’eau.

Étape Suivante pour réparer la batterie de l’iPhone 7 Plus : Fixation des vis du couvercle arrière







2 × 3,3 mm Pentalobe


• Vissez les deux vis à pentalobe à gauche et à droite du connecteur Lightning dans le boîtier.

Étape Suivante pour réparer la batterie de l’iPhone 7 Plus : Fixer l’heure






• Lorsque la batterie est retirée de l’appareil, l’horloge de l’iPhone se remet à 1h du matin le 1/1/1970. Vous pourriez avoir des difficultés à vous connecter au réseau cellulaire si l’heure n’est pas réglée.

Après une réparation, suivez les étapes suivantes:



• Synchronisez votre iPhone avec iTunes ou connectez-vous à un réseau WiFi et attendez que l’heure soit réglée.
• L’heure ne sera pas réglée automatiquement, sauf si vous activez cette fonction dans les paramètres.
• Réglages &gt ; Général &gt ; Date &amp ; Heure &gt ; Régler automatiquement
• Enlever le plateau SIM avec la carte SIM et le réinsérer.
• Activer le mode avion sur l’appareil et ensuite désactiver le mode avion.
• Réglages &gt ; Mode avion
