HUAWEI Guide de réparation de l’écran P9

Guide de réparation de l’écran HUAWEI P9

HUAWEI Guide de réparation de l’écran P9

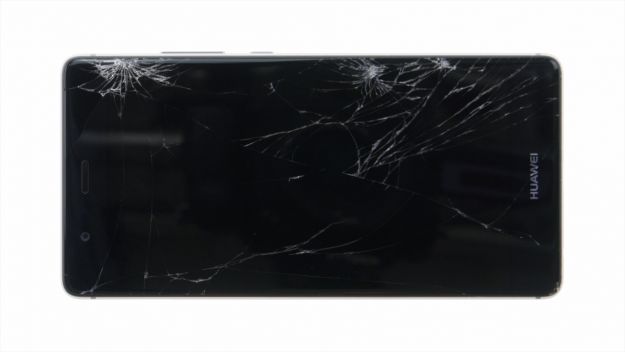

Pour commencer à réparer votre P9

Si vous êtes bloqué ou si vous avez des questions, vous pouvez poster un commentaire. Nous serons heureux de vous aider.

1ère étape pour réparer de l’écran HUAWEI P9 : Éteindre votre appareil





  • Eteignez votre appareil. Appuyez sur le bouton d’alimentation et maintenez-le enfoncé jusqu’à ce qu’un menu apparaisse. Sélectionnez « Power off » et appuyez à nouveau sur le bouton pour confirmer.

Étape Suivante pour réparer de l’écran HUAWEI P9 : Retrait du plateau de la carte SIM





  • Insérez votre outil SIM dans la petite ouverture du plateau pour déverrouiller le plateau.
  • Enlevez le plateau de la carte SIM et, le cas échéant, les cartes SIM et microSD.

Étape Suivante pour réparer de l’écran HUAWEI P9 : Retrait des vis de fixation du boîtier





    2 × 2,8 mm P1 Pentalob-Schrauben

  • Dévissez et retirez les deux vis situées au bas de l’appareil qui maintiennent le boîtier fermé.

Étape Suivante pour réparer de l’écran HUAWEI P9 : Lever l’écran




  • Soyez très prudent lors de cette étape. Vous pourriez vous blesser sur du verre brisé. Utilisez des gants ou couvrez l’écran avec du ruban adhésif.

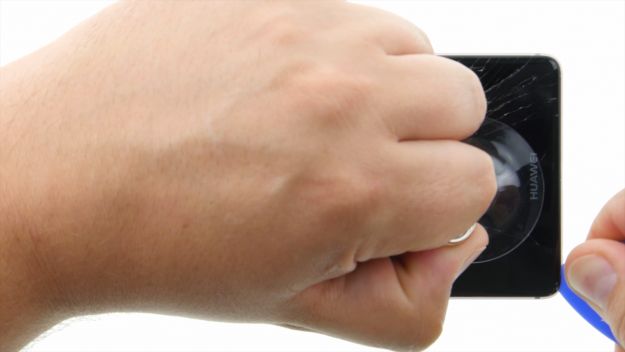

    • Placez la ventouse le plus bas possible sur l’écran, par exemple à l’endroit où il est écrit « Huawei ». Si le verre est trop fissuré pour que la ventouse puisse générer un vide, vous pouvez recouvrir l’écran avec du ruban adhésif.
    • Tirer sur la ventouse tout en utilisant le pic pour pousser le couvercle arrière contre la table. Dès qu’un espace apparaît entre l’écran et le boîtier, vous pouvez insérer le pic avec précaution.
    • Déplacez également le pic le long des bords pour déconnecter l’affichage des côtés. Continuez à tirer avec précaution sur la ventouse.

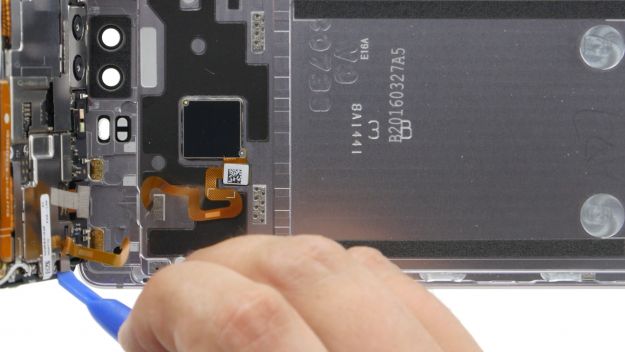

    • Le capteur d’empreintes digitales est installé dans la couverture arrière. Un câble plat flexible relie ce capteur à la carte mère. Faites attention lorsque vous enlevez l’écran pour éviter d’endommager le câble ou la carte mère.
    • Soulevez doucement l’écran. Ouvrez lentement l’appareil au niveau du bord supérieur court comme un livre. Vous devriez maintenant pouvoir voir le câble de connexion.
    • Déconnectez le câble de la carte mère en insérant avec précaution le spudger sous le contact et en le déconnectant.

    Étape Suivante pour réparer de l’écran HUAWEI P9 : Débrancher le contact de la batterie





      2 × 2,5 mm PH00 Phillips-Schraube Câble d’antenne

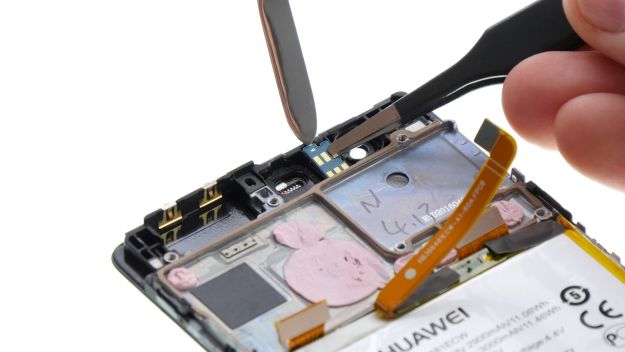

    • Déconnectez le câble blanc de l’antenne de la carte mère pour découvrir la vis située en dessous.
    • Démonter les deux vis qui maintiennent la plaque en place.
    • À l’aide de la pincette, retirez délicatement la plaque. La plaque est accrochée à la carte mère au niveau des trous de vis et au milieu.
    • En utilisant le spudger, débranchez soigneusement le contact de la batterie.
    • Déconnectez ensuite de la carte mère le large câble plat et flexible qui va vers la carte inférieure.

    Étape Suivante pour réparer de l’écran HUAWEI P9 : Suppression de la caméra arrière





      2 × 2,5 mm PH00 Phillips-Schrauben

    • Démonter les deux vis qui maintiennent la plaque en place.
    • Enlever la plaque.
    • Déconnectez le contact de la fiche de la caméra de la carte mère en insérant le spudger sous le contact.
    • Enlevez la caméra de l’enceinte.

    Étape Suivante pour réparer de l’écran HUAWEI P9 : Suppression des boutons de commande





    • Déconnecter la connexion à la carte mère.
    • Les boutons de commande sont collés sur le cadre de l’écran. Insérez la spatule en acier entre les boutons et le cadre. Commencez sur un côté.
    • Poursuivez ensuite de l’autre côté.
    • Supprimer les boutons.

    Étape Suivante pour réparer de l’écran HUAWEI P9 : Déconnexion du contact de l’écran





      1 × 2,5 mm PH00 Phillips-Schraube

    • Enlever la vis qui maintient la plaque en place.
    • Enlever la plaque de la carte mère.
    • Déconnectez le contact d’affichage de la carte mère. Insérez votre spudger sur le bord du contact de la fiche et faites-le sortir avec précaution de la prise.

    Étape Suivante pour réparer de l’écran HUAWEI P9 : Retrait de la carte mère





      2 × 2,5 mm PH00 Phillips-Schrauben

    • Deux vis maintiennent la carte mère dans le boîtier. Retirez les vis.
    • La planche est également fixée dans l’enceinte. Utilisez le spudger au milieu du côté droit pour la détacher.
    • Mettez ensuite le spudger dans le coin supérieur gauche et faites sortir le tableau avec précaution.
    • Enlever le tableau.

    Étape Suivante pour réparer de l’écran HUAWEI P9 : Retrait de l’écouteur





    • L’écouteur est collé dans l’enceinte, il faut donc le détacher avec précaution à l’aide de la spatule en acier. Insérez la spatule par le haut et faites-la sortir avec précaution.
    • Enlevez l’écouteur de la cavité de l’enceinte.

    Étape Suivante pour réparer de l’écran HUAWEI P9 : Retrait du capteur de proximité





    • Le capteur de proximité est collé à l’enceinte. Insérez la spatule par le haut pour détacher le capteur.
    • Enlever le capteur de proximité.

    Étape Suivante pour réparer de l’écran HUAWEI P9 : Retrait des bandes adhésives





      Klebestreifen / Bandes adhésives

    • Replier le câble de connexion de la batterie pour découvrir les extrémités des bandes adhésives.
    • La batterie est collée à l’enceinte en trois endroits (marqués en vert). Vous pouvez tirer les deux bandes adhésives supérieures par les extrémités.
    • Détachez les deux extrémités des bandes adhésives de la batterie afin de pouvoir tirer dessus.
    • Puis tirez une bande adhésive après l’autre. Tirez-les aussi à plat que possible à une vitesse constante afin que les bandes ne se déchirent pas.

    Étape Suivante pour réparer de l’écran HUAWEI P9 : Retrait de la batterie

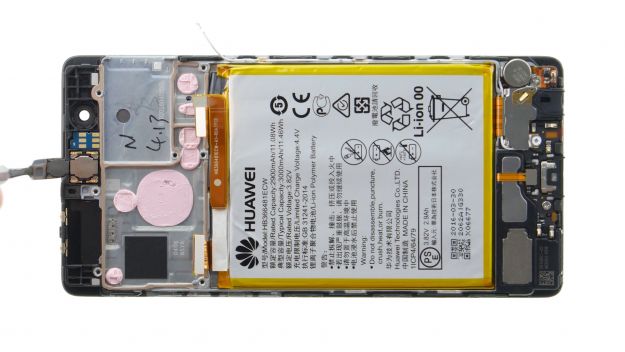

  • Soyez très prudent lors de cette étape. Utilisez un outil plat et émoussé comme l’extrémité ronde de la spatule de laboratoire en acier pour éviter d’endommager la batterie.

    • Le bord inférieur de la batterie est toujours collé. Soulevez délicatement la batterie avec la spatule en acier et insérez ensuite le spudger.
    • En utilisant le spudger, continuez soigneusement à l’extraire et à détacher la colle.
    • Enlever la batterie.

    Étape Suivante pour réparer de l’écran HUAWEI P9 : Retrait de la prise des écouteurs





      2 × 2,5 mm PH00 Phillips-Schrauben

    • Il y a une plaque qui maintient la prise des écouteurs en place. Retirez les deux vis.
    • Enlevez la plaque et découvrez la connexion.
    • Déconnectez le contact de la prise du petit tableau.
    • Enlever la prise des écouteurs.

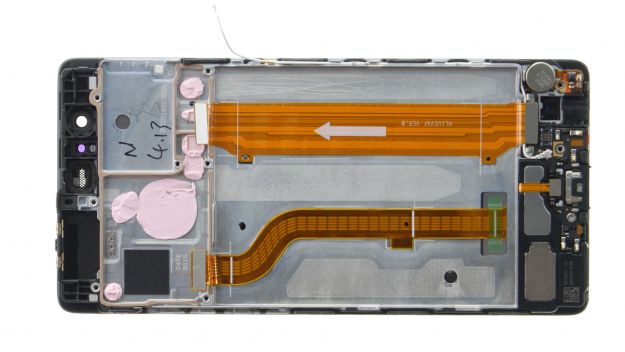

    Étape Suivante pour réparer de l’écran HUAWEI P9 : Suppression du port USB





      1 × 2,5 mm PH00 Phillips-Schraube Câble d’antenne Connecteur du haut-parleur Câble plat flexible

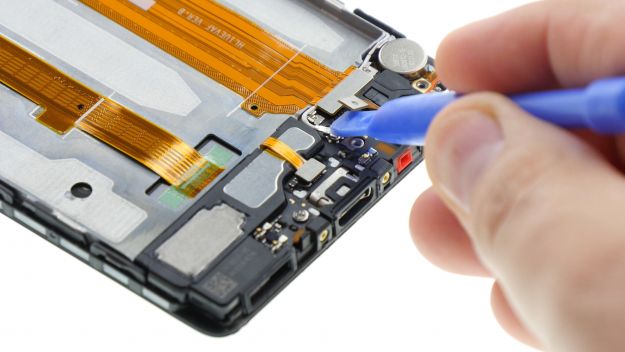

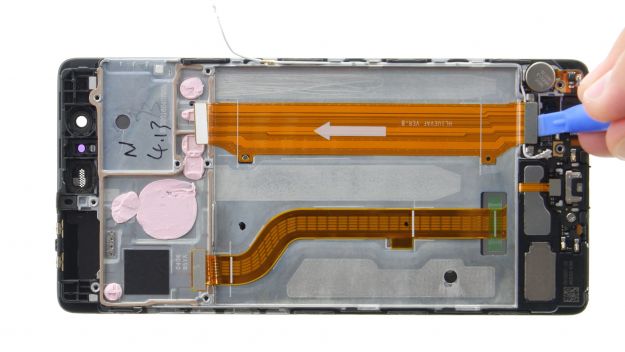

    • En utilisant le spudger, déconnectez le câble plat large et flexible de la petite planche.

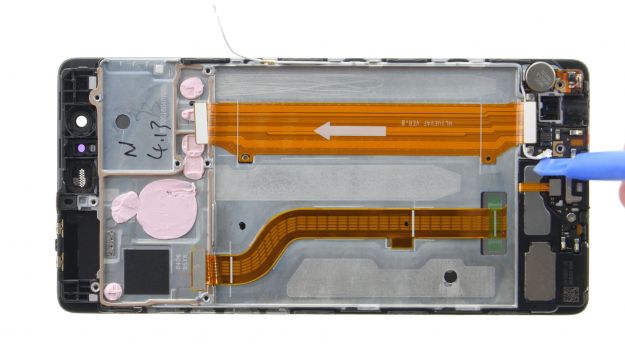

    • Déconnectez ensuite le câble blanc de l’antenne.

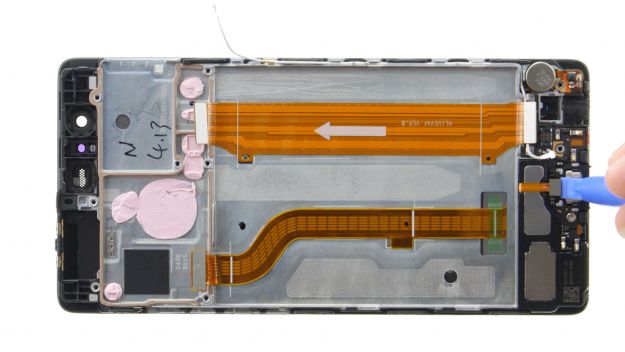

    • Déconnectez le contact du haut-parleur du tableau.
    • Dévissez la vis qui maintient la planche en place.
    • Enlever le tableau.

    Étape Suivante pour réparer de l’écran HUAWEI P9 : Retrait du câble d’antenne





    • Enlevez soigneusement le câble de l’antenne du guide.

    Étape Suivante pour réparer de l’écran HUAWEI P9 : Retrait du moteur du vibreur

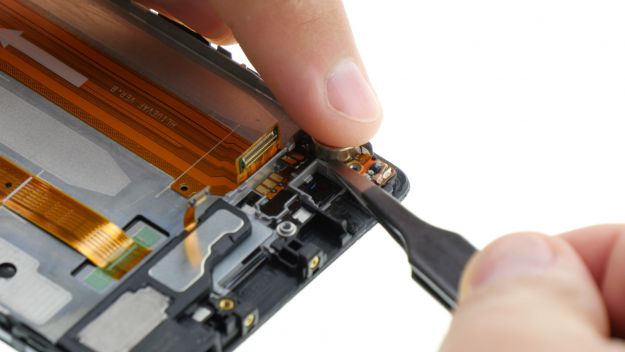

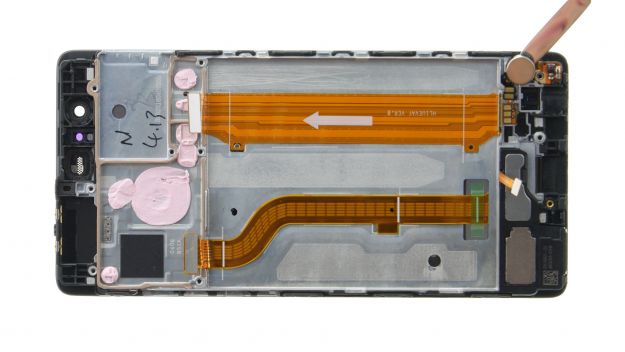

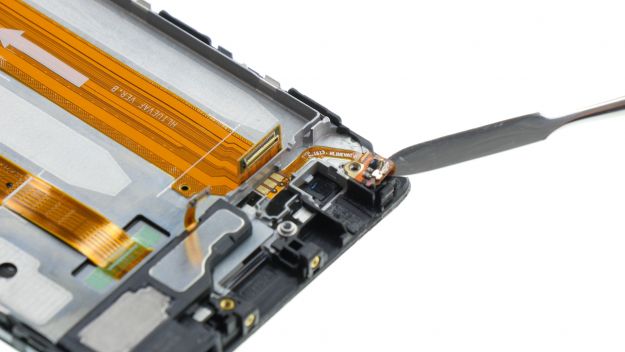

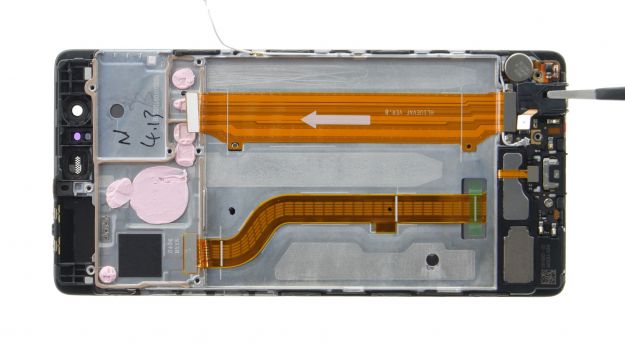

    • Le moteur du vibrateur est collé à l’enceinte. À l’aide de la spatule en acier, détachez soigneusement le moteur. Insérez la spatule entre l’enceinte et les connexions du moteur.
    • Débranchez ensuite le moteur et retirez-le.

    Étape Suivante pour réparer de l’écran HUAWEI P9 : Retrait de l’antenne

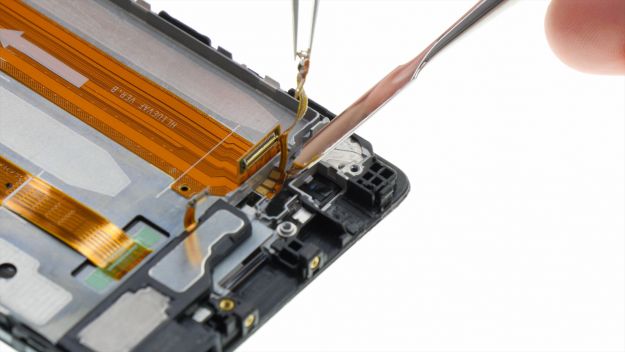

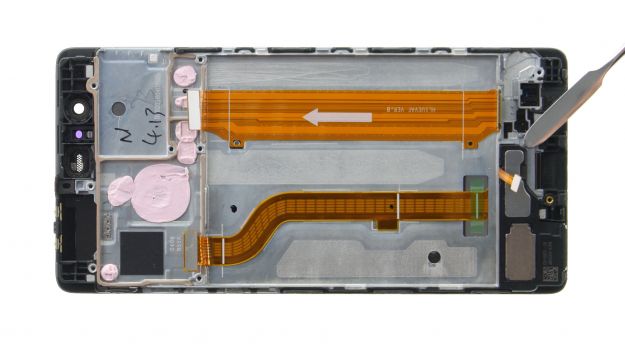

    • La petite antenne est collée à l’enceinte. Insérez avec précaution la spatule en acier entre l’antenne et le boîtier pour détacher l’antenne.
    • Si nécessaire, soulevez soigneusement l’antenne à l’aide de la pincette.
    • Enlever l’antenne.

    Étape Suivante pour réparer de l’écran HUAWEI P9 : Retrait du haut-parleur et du câble plat flexible

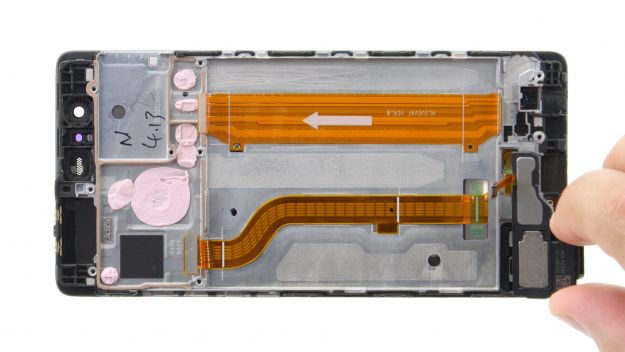

    • Le haut-parleur est également légèrement collé à l’enceinte. À l’aide de la spatule, détachez-le soigneusement de l’enceinte.
    • Enlever le haut-parleur.

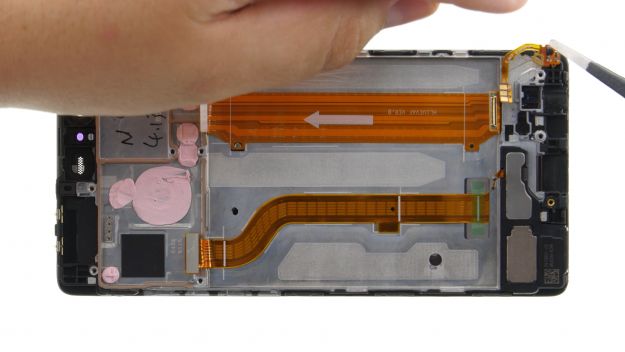

    • Le câble plat flexible est légèrement collé à l’enceinte. Insérez la spatule en acier entre l’enceinte et le câble pour l’enlever.

    Les bons outils pour votre réparation

    Étape Suivante pour réparer de l’écran HUAWEI P9 : Préparation de la nouvelle présentation

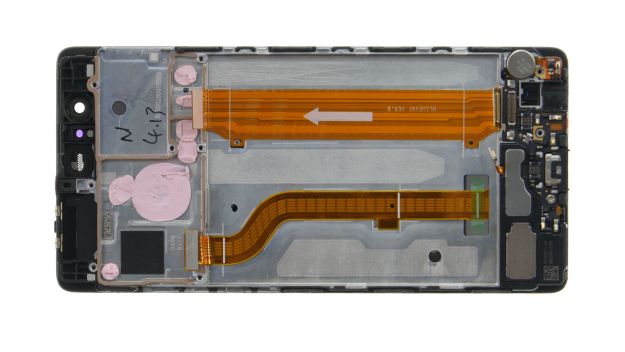

    • Dans l’enceinte du nouvel écran, toutes les surfaces adhésives sont recouvertes d’un film protecteur rouge. Retirez le film de protection film avant de commencer avec l’assemblage.

    Étape Suivante pour réparer de l’écran HUAWEI P9 : Installation du câble plat flexible et du haut-parleur

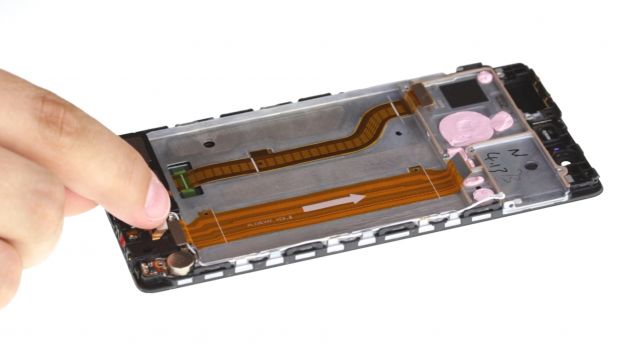

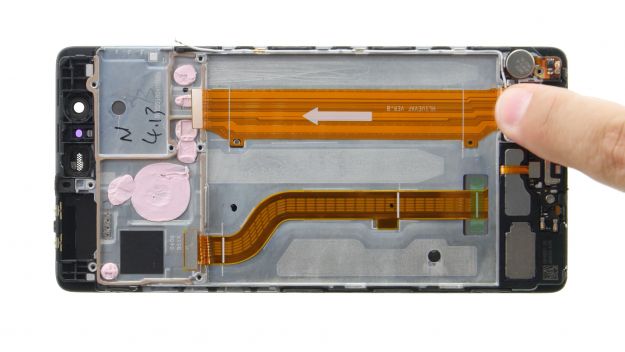

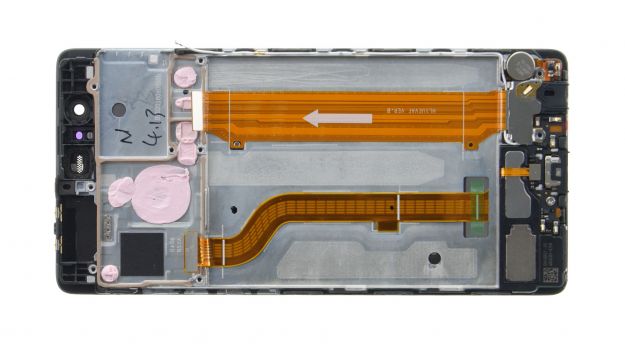

    • Remettez le câble plat et flexible en place et appuyez dessus avec précaution jusqu’à ce qu’il adhère à l’enceinte.
    • Remettez le haut-parleur dans le coin inférieur gauche de l’enceinte et appuyez dessus avec précaution pour qu’il adhère à l’enceinte.

    Étape Suivante pour réparer de l’écran HUAWEI P9 : Installation de l’antenne





    • Retourner l’antenne dans l’enceinte. Les deux petites languettes dans le boîtier vous aideront à la positionner.
    • Appuyez doucement sur l’antenne pour qu’elle colle mieux.

    Étape Suivante pour réparer de l’écran HUAWEI P9 : Installation du moteur du vibrateur

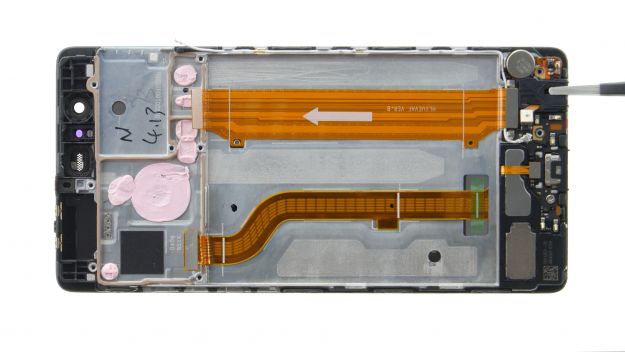

    • Mettez le moteur dans le petit évidement sur le bord inférieur droit et appuyez dessus pour qu’il colle.

    Étape Suivante pour réparer de l’écran HUAWEI P9 : Installation du port USB





      1 × 2,5 mm PH00 Phillips-Schraube

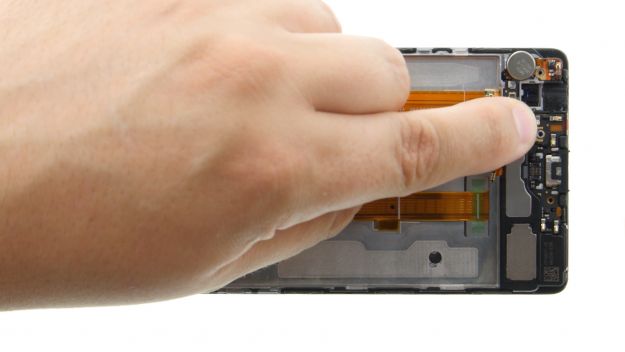

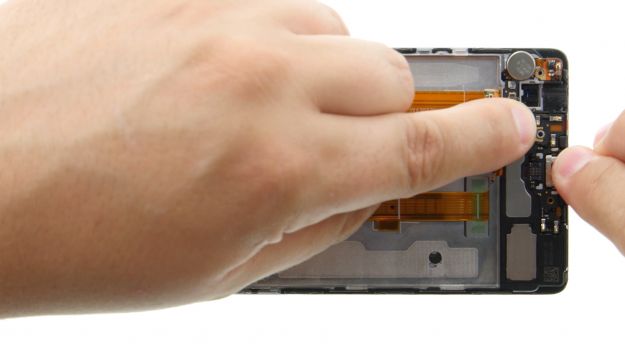

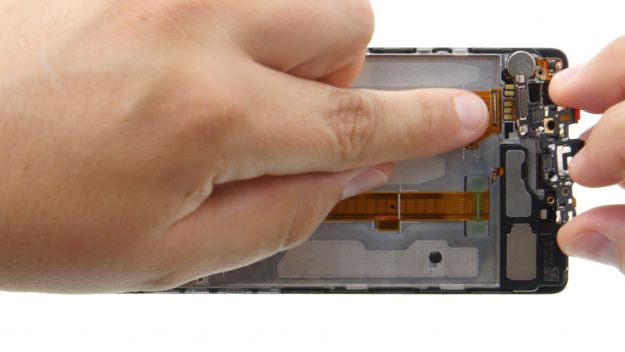

    • Mettez le tableau dans l’enclos.

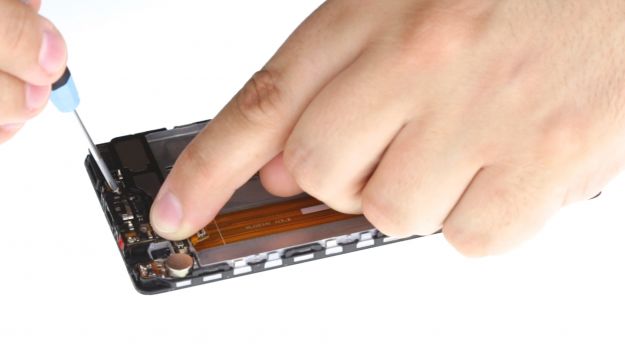

    • Fixer la planche avec une vis.

    Étape Suivante pour réparer de l’écran HUAWEI P9 : Installation du câble d’antenne





      Câble d’antenne

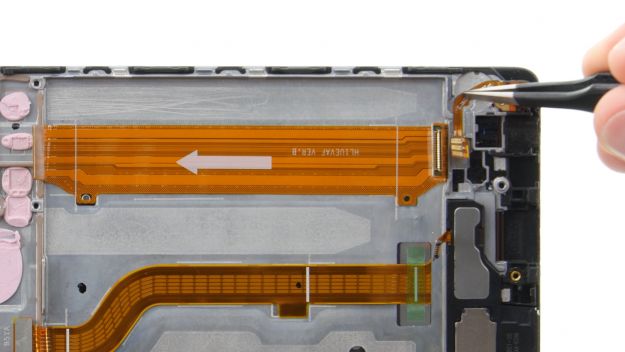

    • Connectez le câble d’antenne blanc.

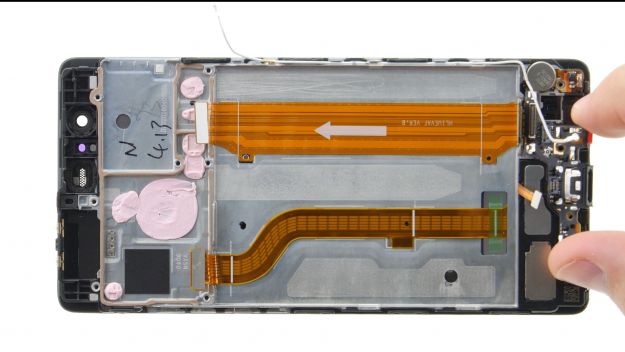

    • Remettez le câble d’antenne dans le guide au bord de l’enceinte.

    Étape Suivante pour réparer de l’écran HUAWEI P9 : Installation de la prise d’écouteurs





      Connecteur d’écouteur Connecteur pour câble plat flexible Connecteur du haut-parleur 2 × 2,5 mm PH00 Phillips-Schrauben

    • Connectez maintenant le haut-parleur à la carte.
    • Pressez le contact du câble plat flexible large dans la prise.
    • Mettez la prise du casque dans le renfoncement du boîtier.
    • Relier à nouveau le cric au petit tableau.
    • Remettez la plaque en place pour sécuriser le cric.
    • Attacher la plaque au cric avec les deux vis.

    Étape Suivante pour réparer de l’écran HUAWEI P9 : Mise en place de la pile




  • Si votre batterie n’est pas déjà munie de bandes adhésives, assurez-vous d’en mettre de nouvelles avant de l’installer. Si vous ne collez pas la batterie en place, elle pourrait se déplacer dans le boîtier et s’abîmer ou endommager d’autres parties.

    • Mettez la batterie dans le boîtier. Assurez-vous qu’elle est correctement alignée. Le contact de la batterie doit être orienté vers les ouvertures de la caméra.
    • Appuyez fermement sur la pile pour que la colle colle colle.

    Étape Suivante pour réparer de l’écran HUAWEI P9 : Installation du capteur de proximité





    • Placez le capteur de proximité dans le renfoncement et appuyez fermement pour que la colle colle colle.

    Étape Suivante pour réparer de l’écran HUAWEI P9 : Installation de l’écouteur





    • Mettez l’écouteur dans le renfoncement.
    • Appuyez un peu dessus pour que la colle colle colle mieux et scelle le tout.

    Étape Suivante pour réparer de l’écran HUAWEI P9 : Installation de la carte mère





      2 × 2,5 mm PH00 Phillips-Schrauben

    • Retourner le tableau dans l’enclos. Appuyez un peu dessus pour qu’il s’enclenche dans l’enclos.
    • Le tableau a un petit trou en haut à droite et un autre en bas à gauche. Une languette sur l’enceinte doit entrer dans chacun d’eux. Cela vous aidera à positionner le tableau.
    • Utilisez les deux vis pour fixer le tableau à l’enceinte.

    Étape Suivante pour réparer de l’écran HUAWEI P9 : Connexion de l’écran





      Connecteur d’affichage 1 × 2,5 mm PH00 Phillips-Schraube

    • Connecter le contact de l’écran à la carte mère.
    • Remettre la plaque sur le contact.
    • Utilisez la vis pour fixer la plaque à la carte mère.

    Étape Suivante pour réparer de l’écran HUAWEI P9 : Installation des boutons de commande





    • Retourner les boutons de contrôle sur le cadre. Les petits onglets sur le cadre vous aideront à vous positionner. Les onglets doivent passer par des petits trous ronds dans les boutons.
    • Appuyez fermement sur les boutons pour que la colle colle colle.
    • Connecter le contact de la fiche à la carte mère.

    Étape Suivante pour réparer de l’écran HUAWEI P9 : Installation de la caméra arrière





      2 × 2,5 mm PH00 Phillips-Schrauben

    • Mettez la caméra dans l’enceinte.
    • Connectez le contact à la carte mère en appuyant avec précaution sur le connecteur dans la prise.
    • Remettez la plaque en place pour sécuriser le contact.
    • Fixer la plaque avec les deux vis.

    Étape Suivante pour réparer de l’écran HUAWEI P9 : Branchement du contact de la batterie





      2 × 2,5 mm PH00 Phillips-Schrauben

    • Connectez le câble plat flexible large à la carte mère en appuyant doucement sur le contact dans la prise jusqu’à ce que vous entendiez un clic.
    • Maintenant, reconnectez la batterie.
    • Remettez la plaque en place pour sécuriser les contacts. La plaque doit s’accrocher à la fois aux trous de vis et au milieu.
    • Fixer la plaque avec les deux vis.

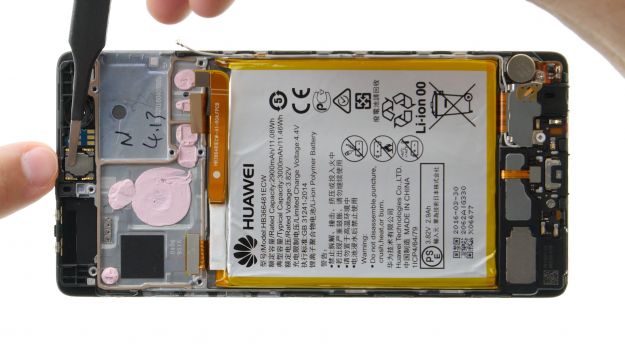

    • Connecter le câble d’antenne à la carte mère.

    Étape Suivante pour réparer de l’écran HUAWEI P9 : Installation de l’écran





    • Posez le couvercle arrière sur le bord supérieur court de l’écran et connectez soigneusement le contact du capteur d’empreintes digitales. Vous devez entendre le contact se mettre en place.
    • Fermer l’appareil en rabattant le couvercle arrière et en appuyant sur l’écran.

    Étape Suivante pour réparer de l’écran HUAWEI P9 : Fixation des vis du boîtier





      2 × 2,8 mm P1 Pentalob-Schrauben

    • Utilisez les deux vis situées sur le bord inférieur du boîtier pour fermer l’appareil.

    Étape Suivante pour réparer de l’écran HUAWEI P9 : Installation du plateau de la carte SIM





    • Remettez le plateau de la carte SIM et les cartes dans votre appareil. Assurez-vous que le plateau est correctement positionné.

    Étape Suivante pour réparer de l’écran HUAWEI P9 : Tester l’affichage





    • Allumez votre appareil et faites glisser n’importe quelle application sur tout l’écran. Faites glisser l’application une fois sur toute la bordure, puis en zigzag sur l’écran. L’application doit toujours suivre votre doigt. Puis testez à nouveau la luminosité de l’écran en faisant glisser le curseur de luminosité sur le minimum et le maximum.
