HUAWEI Guide de réparation de la batterie du P9 lite

Guide de réparation de la batterie du HUAWEI P9 lite

HUAWEI Guide de réparation de la batterie du P9 lite

Pour commencer à réparer votre P9 lite

Si vous êtes bloqué ou si vous avez des questions, vous pouvez poster un commentaire. Nous serons heureux de vous aider.

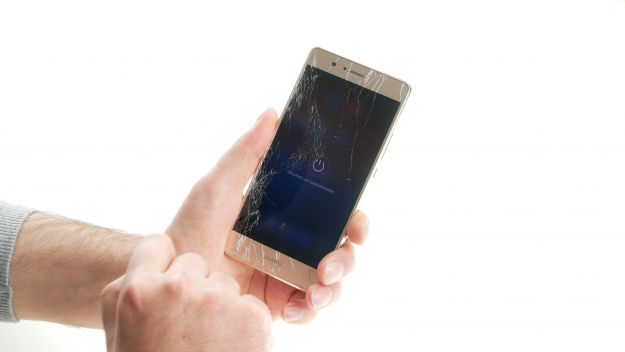

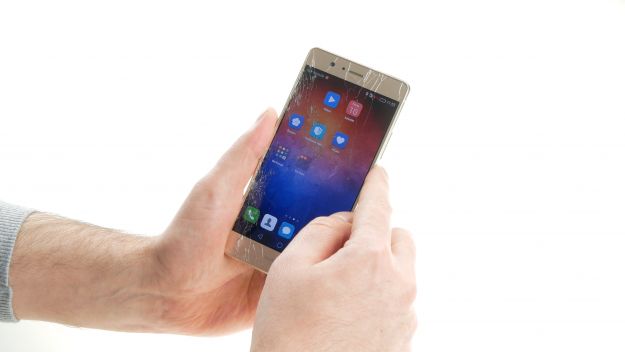

1ère étape pour réparer de la batterie du HUAWEI P9 lite : Éteindre votre appareil




Avant la réparation, vous devez éteindre votre appareil pour éviter les courts-circuits pendant la réparation.


  • Appuyez sur le bouton de veille et maintenez-le enfoncé jusqu’à ce que le dialogue d’arrêt apparaisse à l’écran.
  • Appuyez pour confirmer.

Étape Suivante pour réparer de la batterie du HUAWEI P9 lite : Retrait du plateau de la carte SIM





  • Insérez votre outil SIM dans le petit trou du plateau pour déverrouiller le plateau.
  • Enlever le plateau et toute carte SIM ou microSD.

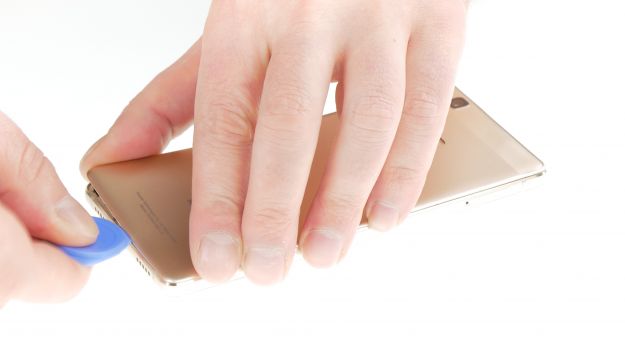

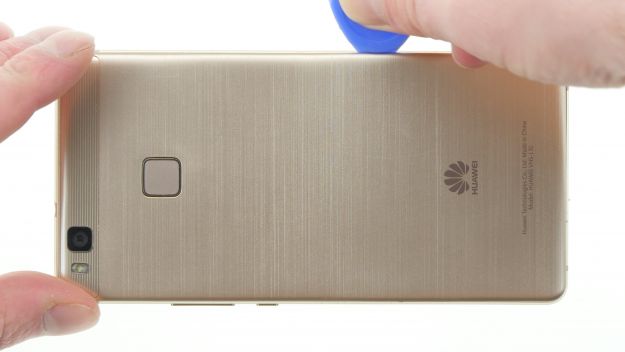

Étape Suivante pour réparer de la batterie du HUAWEI P9 lite : Retrait de la couverture arrière




  • La couverture arrière du Huawei P9 Lite est clipsée tout autour de l’unité d’affichage.

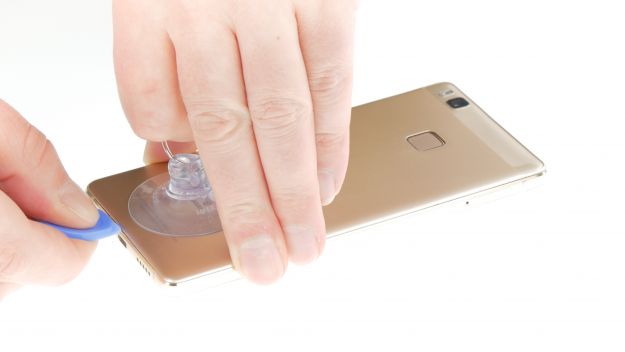

    • Attachez la ventouse relativement loin vers le bas.
    • Puis insérez le pic entre
    • l’unité d’affichage

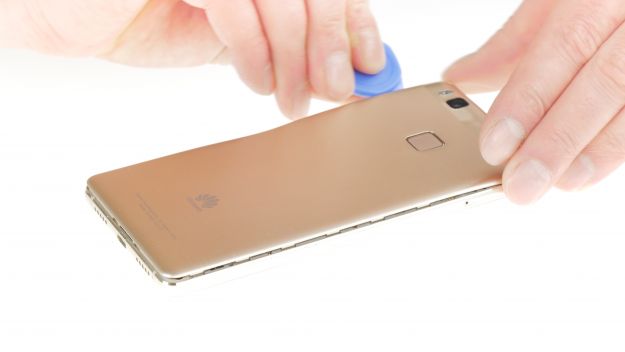

    • Relâchez le clip de la couverture arrière pour la clipser autour de l’appareil entier.
    • La couverture arrière est collée au capteur d’empreintes digitales. Vous pouvez utiliser un pistolet thermique pour chauffer légèrement le couvercle arrière et ramollir la colle.
    • Une fois que tous les clips sont libérés, vous pouvez retirer le couvercle arrière.

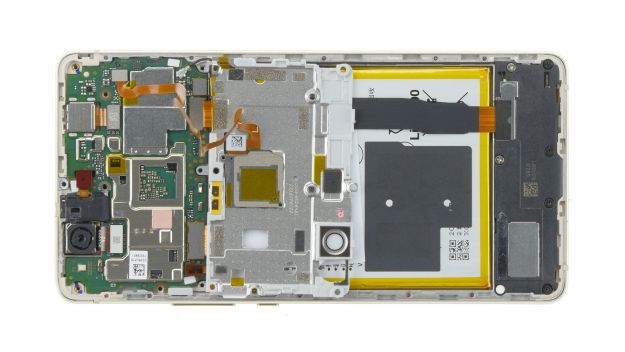

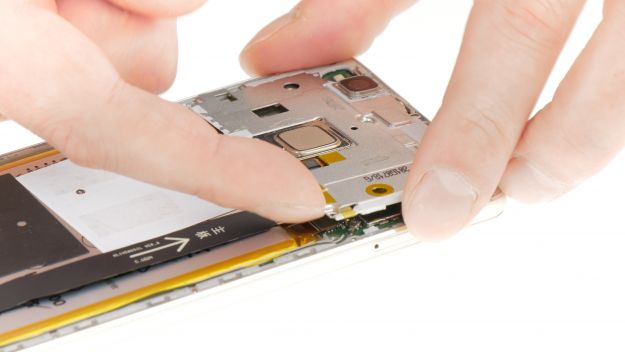

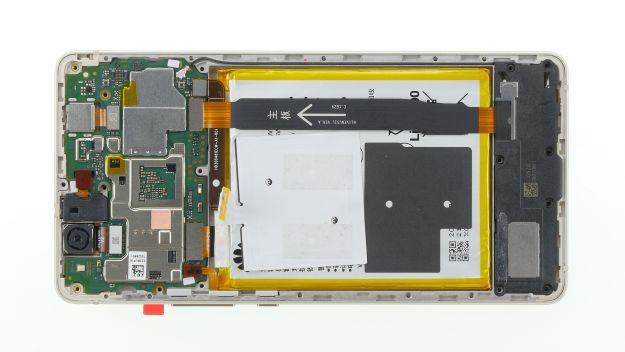

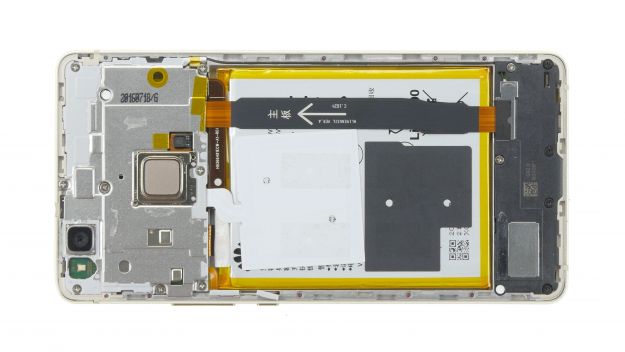

    Étape Suivante pour réparer de la batterie du HUAWEI P9 lite : Retrait du couvercle de la carte mère





      9 × Phillips Capteur d’empreintes digitales Connecteur NFC

  • Il y a un indicateur d’humidité sur l’une des vis. Vous pouvez essayer de l’enlever et de le remettre plus tard, mais il se casse généralement. Vous pouvez donc simplement le percer avec un tournevis.

    • Le couvercle est fixé par des vis Phillips.
    • Dévissez toutes les vis et rangez-les en toute sécurité.
    • Lève un peu la couverture.
    • Attention : Plusieurs câbles sont fixés en dessous.
    • La couverture est clippée, une fois à la caméra et une fois sur le côté.
    • À l’aide d’un spudger, retirez soigneusement le connecteur du câble flexible du capteur d’empreintes digitales.
    • Enlever le contact collé de l’antenne NFC.
    • Si nécessaire, chauffez-la doucement à l’aide d’un pistolet thermique, puis retirez-la délicatement à l’aide d’une spatule.
    • Étape Suivante pour réparer de la batterie du HUAWEI P9 lite : Débranchement de la batterie





        Connecteur de batterie

      Débranchez maintenant la batterie pour éviter les courts-circuits.

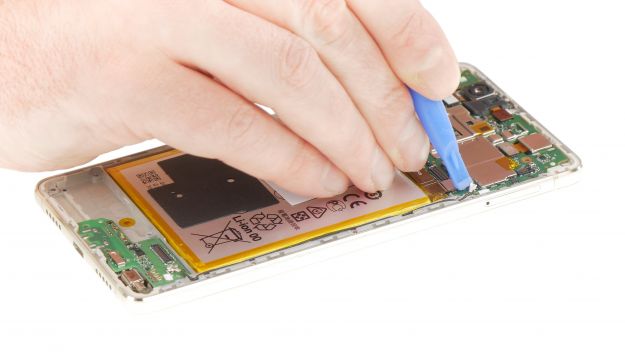

      • Utilisez un spudger pour arracher avec précaution le connecteur du câble flexible de la batterie.

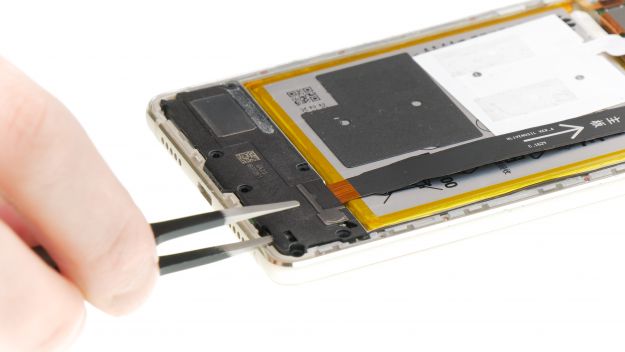

      Étape Suivante pour réparer de la batterie du HUAWEI P9 lite : Suppression de l’orateur





        3 × 2,9 mm Phillips 4 × 3,8 mm Phillips

      Le haut-parleur est relié au couvercle en plastique de la carte de circuit imprimé inférieure.

    • Les vis ont deux longueurs différentes. Stockez les vis séparément pour les insérer correctement par la suite.

      • Retirer les vis Phillips du couvercle en plastique.
      • Retirer avec précaution le haut-parleur et le couvercle qui y est attaché : Faites glisser un outil fin dans l’ouverture sur le bord inférieur de l’appareil et faites sortir le haut-parleur.
      • Vous pouvez maintenant sortir le haut-parleur.

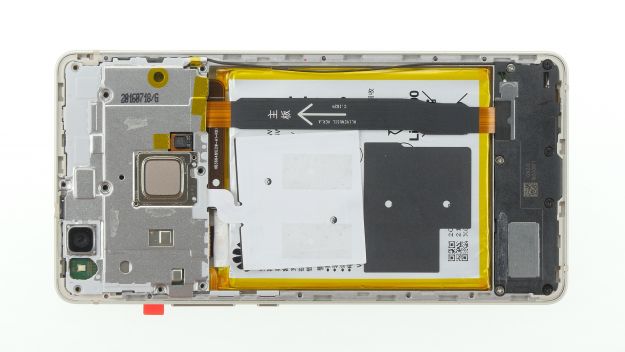

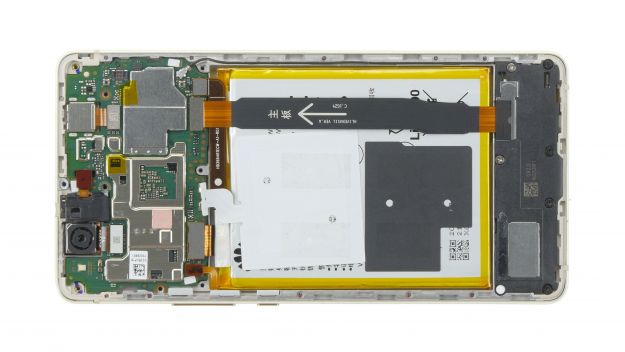

      Étape Suivante pour réparer de la batterie du HUAWEI P9 lite : Retrait de l’antenne et du câble flexible





        Connecteur pour câble flexible 2 × Prise d’antenne

      L’antenne noire n’a pas besoin d’être enlevée pour remplacer la batterie. Utilisez un spudger pour retirer avec précaution les bouchons des deux côtés du câble de l’antenne.

    • Prenez garde, sinon vous risquez d’arracher les douilles des PCB !
    • Enlever le câble d’antenne.
    • Utilisez un spudger pour détacher avec précaution les connecteurs des deux côtés du grand câble flexible avec la flèche.
    • Enlever le câble flexible.

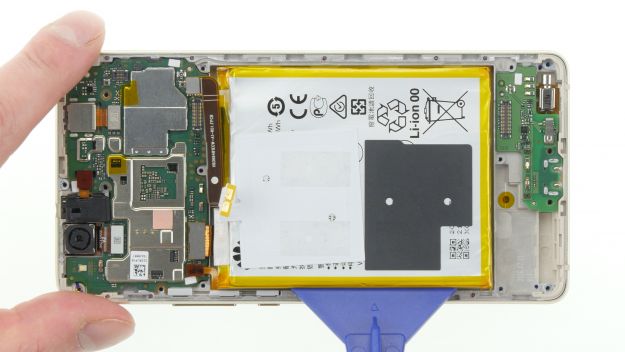

    Étape Suivante pour réparer de la batterie du HUAWEI P9 lite : Retrait de la batterie





    • Douceur la colle sous la batterie en chauffant le batterie avec un pistolet thermique. Ne jamais chauffer directement la batterie.
    • Utilisez une large spatule pour faire sortir la batterie de tous les côtés avec précaution jusqu’à ce qu’elle sorte facilement.

  • Répartir l’air chaud de manière uniforme et chauffer le même endroit plusieurs fois au lieu de risquer une surchauffe ponctuelle de la batterie. Vous ne devez pas utiliser trop de force pour le spudger et ne pas forcer d’un seul côté, car cela plierait et briserait la batterie.

    Les bons outils pour votre réparation

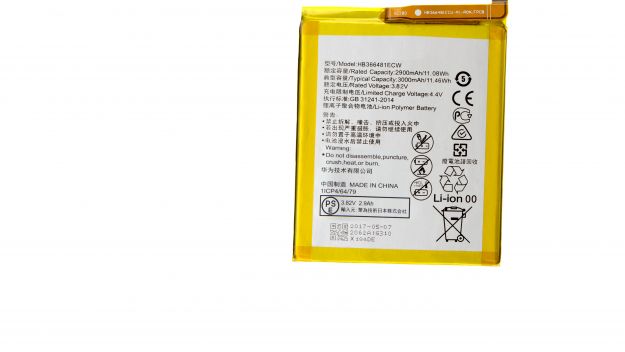

    Étape Suivante pour réparer de la batterie du HUAWEI P9 lite : Préparer la nouvelle batterie





    • Enlevez soigneusement l’antenne NFC de la vieille batterie.
    • Collez l’antenne NFC au même endroit sur la nouvelle batterie avant de l’installer.

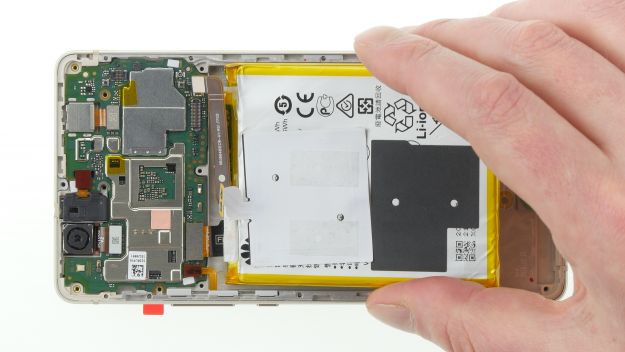

    Étape Suivante pour réparer de la batterie du HUAWEI P9 lite : Mise en place de la pile




    Placez la pile dans l’unité d’affichage et appuyez dessus avec précaution pour la faire coller. Assurez-vous qu’elle ne peut pas bouger.

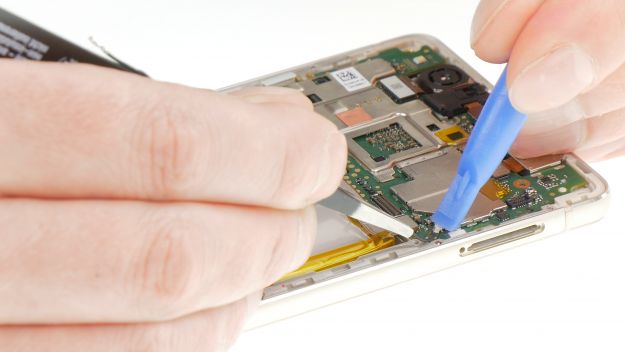

    Étape Suivante pour réparer de la batterie du HUAWEI P9 lite : Raccordement de l’antenne et du câble flexible





      Connecteur pour câble flexible 2 × Prise d’antenne

    • Insérez le câble d’antenne dans l’unité d’affichage.
    • Connectez les fiches du câble d’antenne aux deux cartes de circuit imprimé. Positionnez d’abord chaque fiche au-dessus de sa prise et appuyez soigneusement sur la fiche pour qu’elle s’enclenche.
    • Replacez le gros câble flexible entre les deux cartes de circuit imprimé.
    • Raccordez soigneusement les connecteurs à chaque carte de circuit imprimé. Les deux connecteurs sont différents. Assurez-vous donc que la flèche pointe vers la carte mère (en haut).

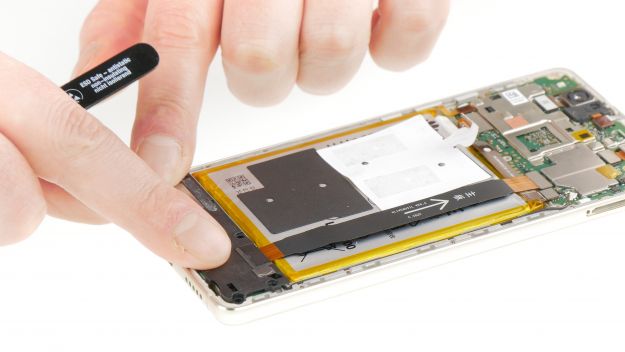

    Étape Suivante pour réparer de la batterie du HUAWEI P9 lite : Installation du haut-parleur





      3 × 2,9 mm Phillips 4 × 3,8 mm Phillips

    • Insérez le couvercle en plastique avec le haut-parleur dans l’unité d’affichage et appuyez dessus pour qu’il s’enclenche en place.
    • Serrez les sept vis Phillips. Faites attention : Elles ont deux longueurs différentes.

    Étape Suivante pour réparer de la batterie du HUAWEI P9 lite : Connexion de la batterie





      Connecteur de batterie

    • Connectez soigneusement le câble de la batterie. Assurez-vous que le connecteur est correctement aligné avant de l’enfoncer. Il devrait s’enclencher en place. Si ce n’est pas le cas, répétez cette étape.

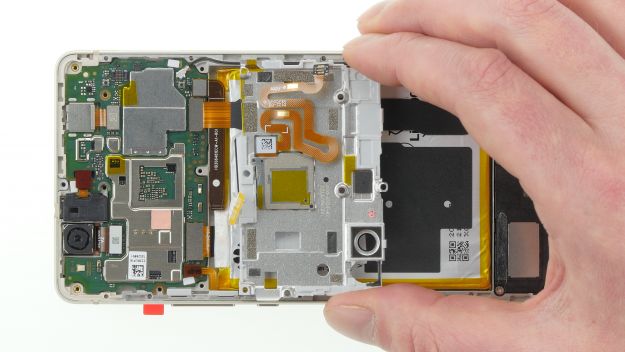

    Étape Suivante pour réparer de la batterie du HUAWEI P9 lite : Installation du couvercle de la carte mère





      9 × Phillips

    • Placez le couvercle sous la pile, face vers le haut, et remettez le contact de l’antenne NFC en place. Utilisez la languette sur le contact pour le positionner correctement.
    • Connectez avec précaution le connecteur du câble flexible du capteur d’empreintes digitales à la carte mère.
    • Pliez le couvercle sur la carte mère et appuyez dessus. Utilisez ensuite les neuf vis Phillips pour le fixer. Les vis Phillips ont toutes la même longueur.

    Étape Suivante pour réparer de la batterie du HUAWEI P9 lite : Fixation de la couverture arrière

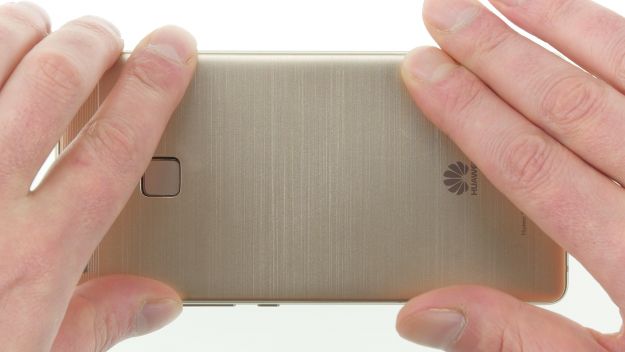

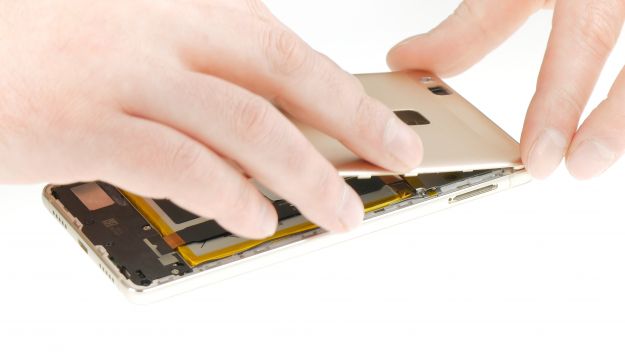

    Placez le couvercle arrière sur l’unité d’affichage et appuyez tout autour pour qu’il s’enclenche en place.

    Étape Suivante pour réparer de la batterie du HUAWEI P9 lite : Insertion du plateau de la carte SIM





    • Insérer toute carte SIM ou SD dans le plateau.
    • Insérer le plateau de la carte SIM dans son emplacement.
