Pour commencer la réparation de votre écran OnePlus One

Si vous êtes bloqué ou si vous avez des questions, vous pouvez poster un commentaire. Nous serons heureux de vous aider.

1ère étape pour réparer de l’écran du OnePlus One : Retrait du plateau de la carte SIM





  • Eteignez d’abord votre OnePlus One.

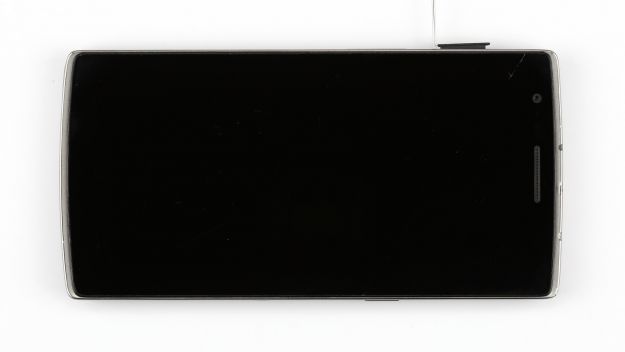

  • Vous pouvez utiliser l’outil SIM ou un trombone pour retirer le plateau de la carte SIM. Appuyez sur l’outil SIM dans le petit trou du plateau de la carte SIM pour le retirer.

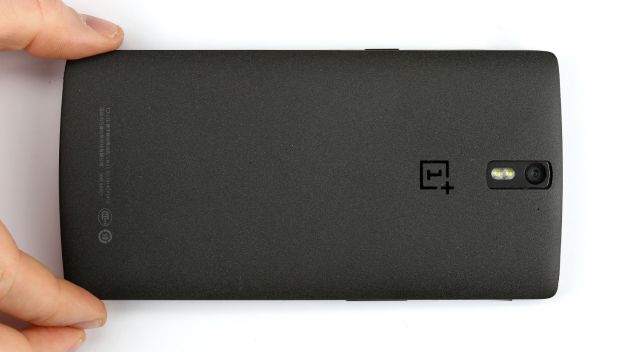

Étape Suivante pour réparer de l’écran du OnePlus One : Retrait de la couverture arrière

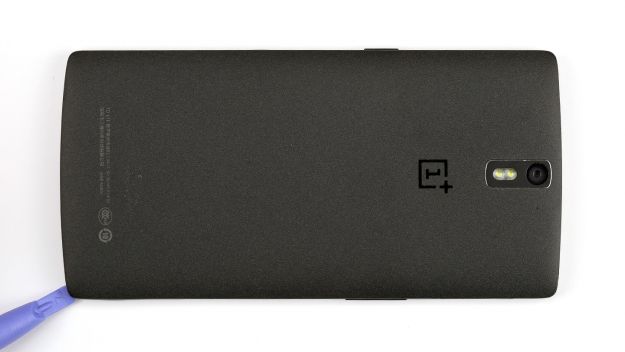

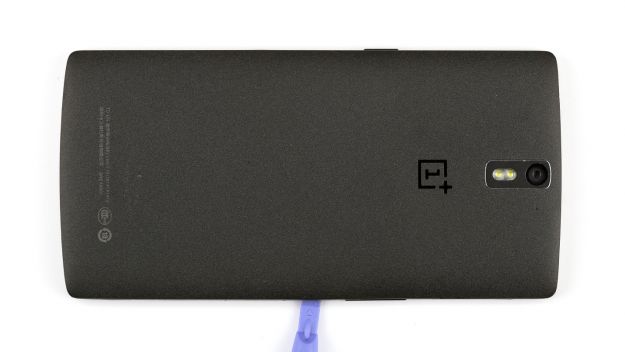

  • Insérez une fine pastille plate et effilée dans l’espace situé au coin de votre smartphone. Il y a plusieurs clips à l’extérieur, sous la couverture arrière. Vous devez les déconnecter en déplaçant le spudger autour du smartphone en une seule fois. Vous pouvez également détacher le couvercle arrière à l’aide de vos ongles.
  • Vous pouvez alors retirer la couverture arrière.

Étape Suivante pour réparer de l’écran du OnePlus One : Retrait du couvercle en plastique





  • Enlever les 15 vis Phillips qui maintiennent le couvercle en plastique en place.
  • 5 vis Phillips sont cachées sous un couvercle en caoutchouc. Utilisez un objet pointu pour soulever le couvercle.
    12 x 3,1 mm vis Phillips
  • Vous pouvez maintenant retirer les vis suivantes.
    12 x 3,1 mm vis Phillips
    2 x 3,1 mm vis Phillips (petites)
    1 x 3,1 mm vis Phillips
  • Sortez le couvercle de la carte logique. Insérez avec précaution le bout pointu du spudger ESD dans la prise des écouteurs et soulevez le couvercle noir. Faites-le également sortir à d’autres endroits.

Étape Suivante pour réparer de l’écran du OnePlus One : Retrait de la batterie





  • Si votre OnePlus One est toujours allumé, éteignez-le maintenant en maintenant le bouton de veille enfoncé pendant environ trois secondes et en suivant l’invite sur l’écran.
  • Maintenant vous pouvez détacher le connecteur de la batterie. Faites très attention. Placez le bout pointu du spudger très légèrement sous le contact et soulevez-le avec précaution. Les photos montrent l’endroit où vous devez placer le spudger pour éviter de casser les petites résistances, même s’il glisse.

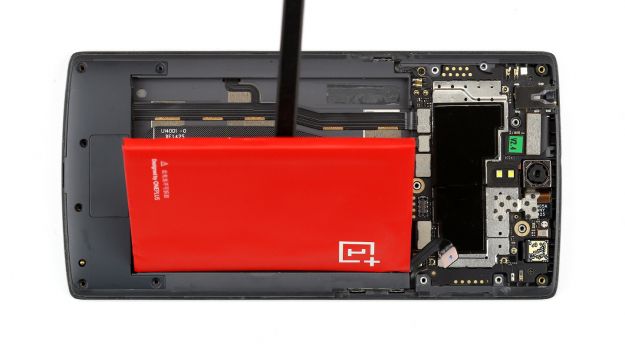

  • Soulevez maintenant la batterie avec le spudger puis retirez-la.

Étape Suivante pour réparer de l’écran du OnePlus One : Suppression des haut-parleurs





  • Insérez l’extrémité plate du spudger sous le couvercle au niveau du port de chargement et soulevez soigneusement le couvercle. Les haut-parleurs stéréo se trouvent en dessous.
  • Maintenant vous pouvez les supprimer.

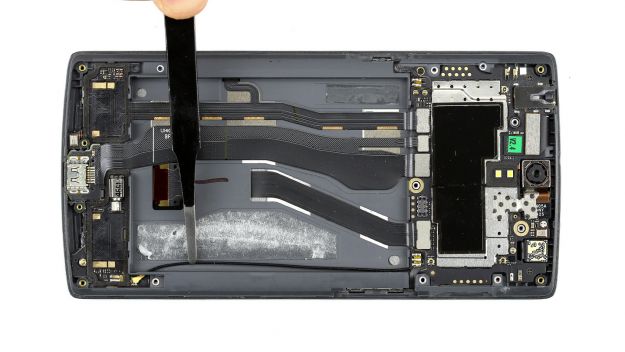

Étape Suivante pour réparer de l’écran du OnePlus One : Débranchement du câble d’antenne

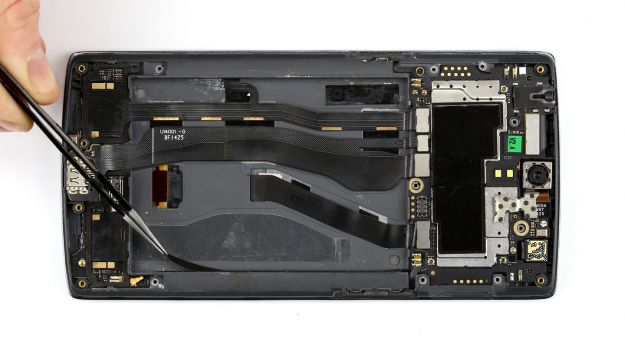

  • ZTout d’abord, vous devez enlever les deux autocollants noirs sur le côté. Vous pouvez facilement les retirer avec une pincette.
  • Vous pouvez maintenant débrancher le câble d’antenne du connecteur à l’aide de la pointe de la spatule métallique, puis le retirer.

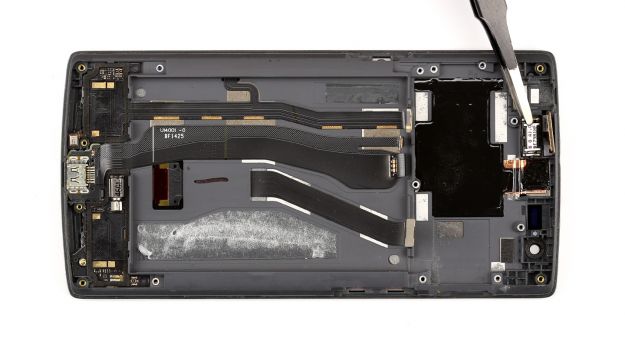

Étape Suivante pour réparer de l’écran du OnePlus One : Déconnexion des boutons





  • Le bouton de veille et les boutons de volume sont fixés à des câbles plats séparés, qui sont soudés sur la carte logique.
  • À l’aide de la spatule métallique, détachez le câble, qui est légèrement collé au cadre.

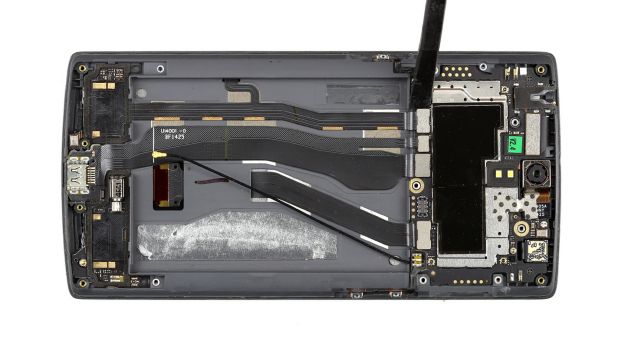

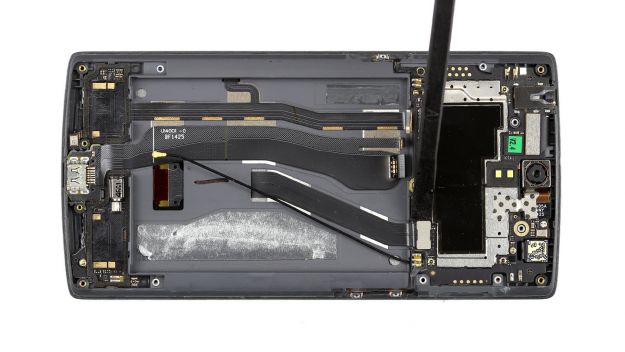

Étape Suivante pour réparer de l’écran du OnePlus One : Débranchement des connecteurs de la carte logique





  • Vous pouvez maintenant déconnecter les cinq connecteurs suivants. Faites très attention.
  • Placez la pointe ou l’extrémité plate du spudger très légèrement en dessous du contact et soulevez-le avec précaution.
  • Veillez à ne pas casser les résistances/bobines qui sont soudées sur la carte logique.

Étape Suivante pour réparer de l’écran du OnePlus One : Suppression du tableau logique




  • Veuillez retirer la petite vis qui ferme le connecteur de l’appareil photo Achte darauf, die kleine Schraube unterhab der Kamers zu entfernen.

    • Vous pouvez maintenant soulever avec précaution la carte logique à l’aide du spudger et l’enlever à la main.

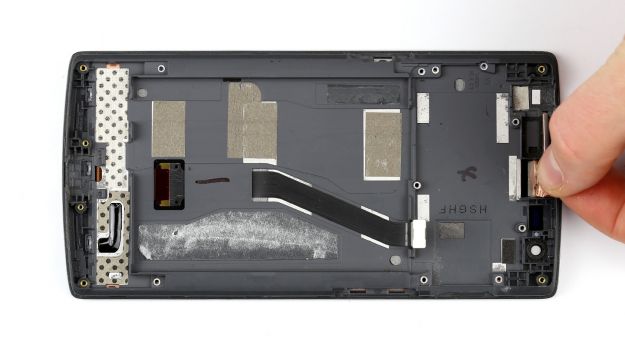

    Étape Suivante pour réparer de l’écran du OnePlus One : Retrait de l’écouteur





    • Enlevez l’oreillette. Insérez l’extrémité pointue de la spatule de laboratoire ou du spudger sous l’écouteur. Elle est parfois bien collée. Si vous ne parvenez toujours pas à détacher l’écouteur, vous pouvez utiliser un pistolet thermique pour le réchauffer légèrement et ramollir la colle.
    • Supprimez-le maintenant.

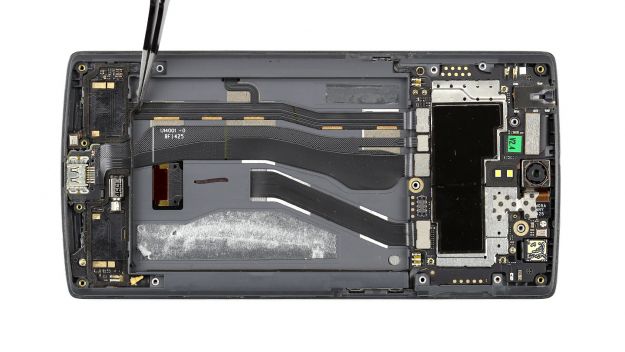

    Étape Suivante pour réparer de l’écran du OnePlus One : Retrait du connecteur de la station d’accueil et des câbles des haut-parleurs

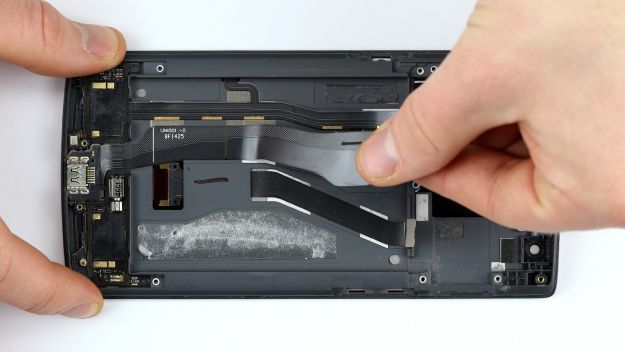

    • Enlevez maintenant les deux câbles plats, qui sont légèrement collés l’un à côté de l’autre.

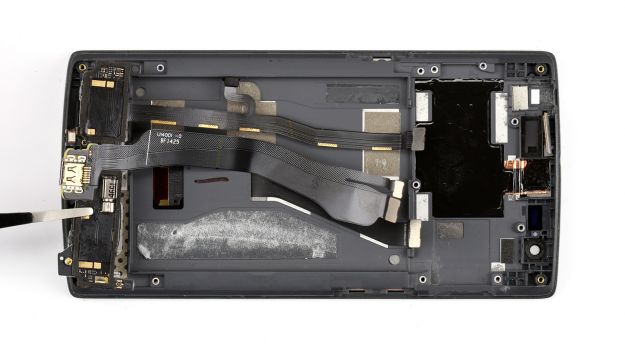

    • Enlevez d’abord le câble plat pour le port Micro-USB. Il est légèrement collé au cadre. Vous pouvez également retirer le câble séparément, ainsi que le port.

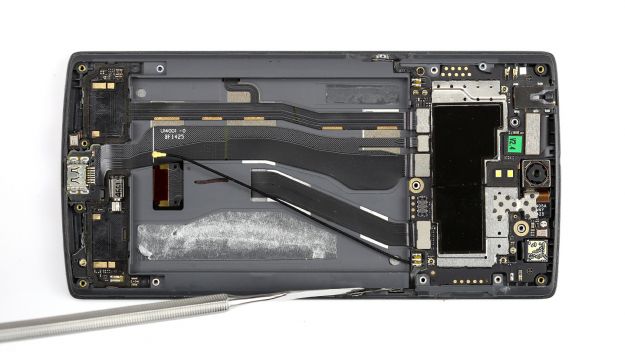

    • Maintenant, vous devez retirer le câble ruban pour les haut-parleurs stéréo, le moteur de vibration et le connecteur d’antenne. Une extension de celui-ci va un peu dans le cadre. Vous devez également détacher cette partie.
    • Le deuxième grand câble ruban est également collé sur le bord inférieur du cadre. Insérez avec précaution l’extrémité plate du spudger sous le câble et détachez-le.
    • Supprimez-le maintenant.

    Les bons outils pour votre réparation

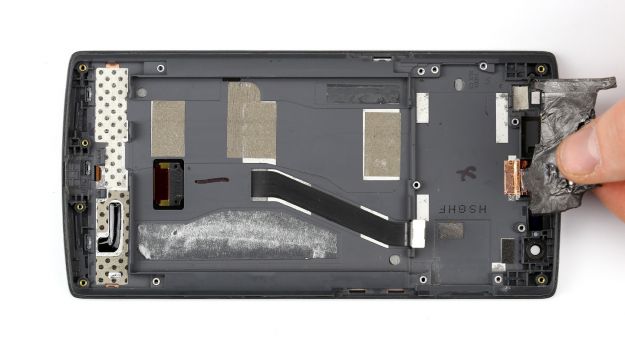

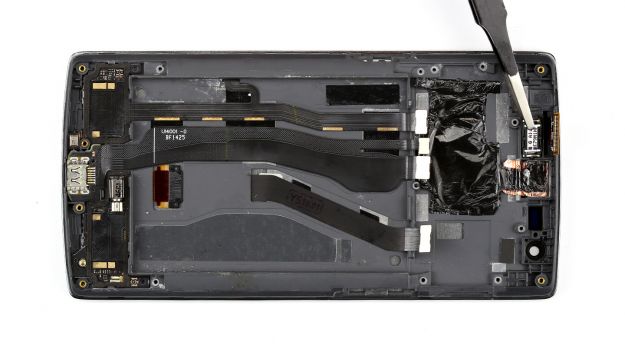

    Étape Suivante pour réparer de l’écran du OnePlus One : Enlever le bouclier thermique





    • Vous devez encore enlever le bouclier thermique et le tampon de cuivre.

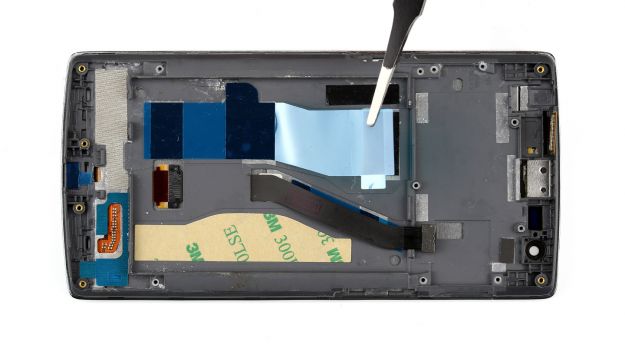

    Étape Suivante pour réparer de l’écran du OnePlus One : Préparation de la nouvelle présentation





    • Tous les affichages disponibles n’ont pas les mêmes caractéristiques. Si nécessaire, vous devrez peut-être transférer plus de pièces que celles dont nous parlons ici avant d’installer votre nouvel écran.
    • Enlevez maintenant le film plastique des bandes adhésives. (Vous pouvez également le faire plus tard.)
    • Remettre le bouclier thermique et le tampon de cuivre dans leur position initiale.

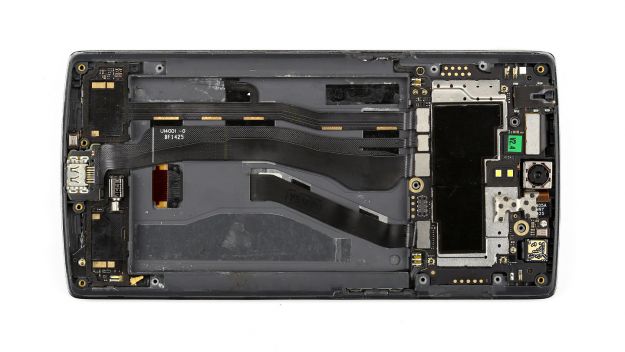

    Étape Suivante pour réparer de l’écran du OnePlus One : Installation du connecteur de la station d’accueil et des câbles des haut-parleurs





    • Remettez maintenant le connecteur de la station d’accueil et les câbles des haut-parleurs dans leur position d’origine.

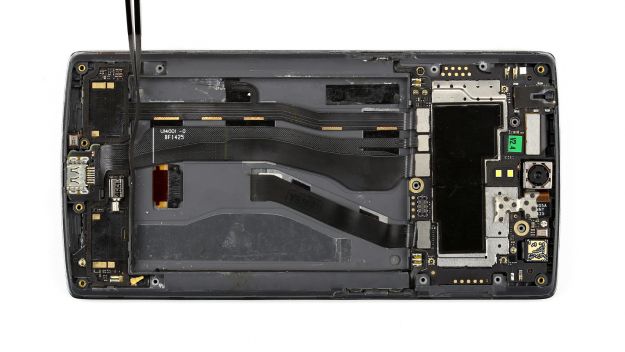

    • Le câble du connecteur de la station d’accueil passe juste sur le câble du haut-parleur où la vieille colle le maintient en place.

    Étape Suivante pour réparer de l’écran du OnePlus One : Installation de l’écouteur





    • Remettez maintenant l’oreillette dans la position appropriée.

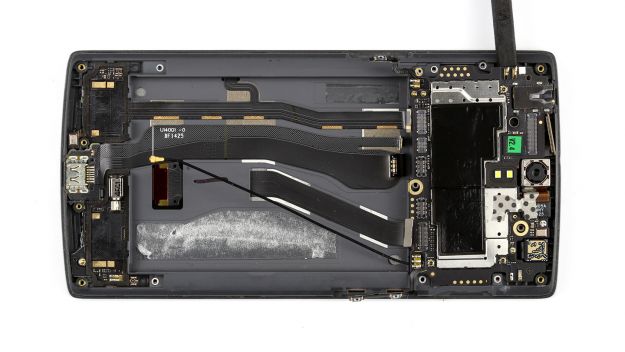

    Étape Suivante pour réparer de l’écran du OnePlus One : Installation de la carte logique

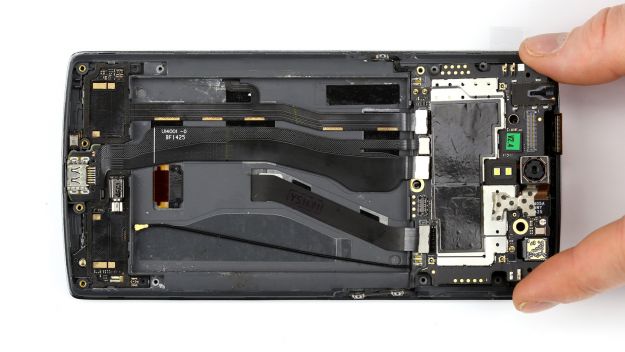

    • Maintenant, remettez la carte logique dans le cadre.
    • S’assurer que les câbles ne passent pas sous la carte logique.
    • Utilisez l’image pour vérifier si votre carte logique est correctement positionnée.
    • Insérez le petit espace sur le connecteur d’affichage.
    • Reconnectez tous les connecteurs à la carte logique.

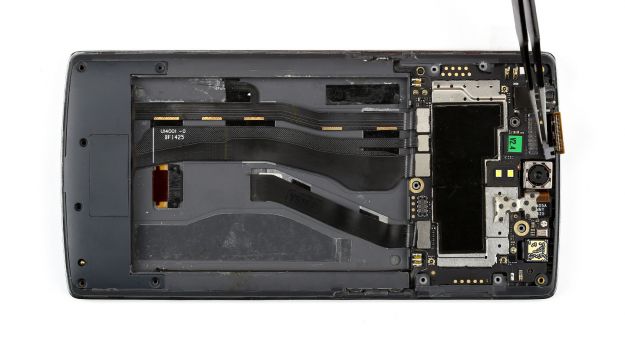

    Étape Suivante pour réparer de l’écran du OnePlus One : Installation des boutons





    • Installez à nouveau le bouton de veille et les boutons de volume. Utilisez la spatule pour les enfoncer dans les positions appropriées.

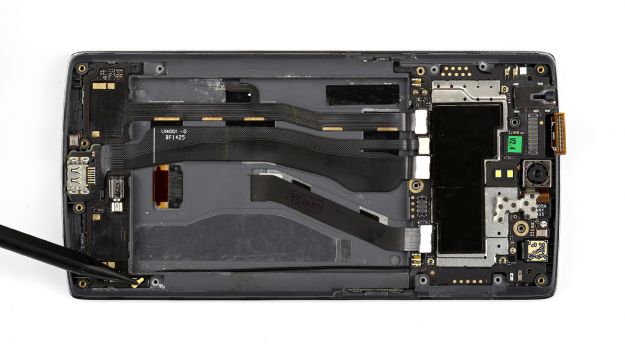

    Étape Suivante pour réparer de l’écran du OnePlus One : Raccordement du câble d’antenne





    • Retournez maintenant le câble de l’antenne par la petite ouverture et connectez-le solidement à la carte logique.
    • Remettez ensuite les bandes adhésives.

    Étape Suivante pour réparer de l’écran du OnePlus One : Insertion des orateurs





    • Installez maintenant le couvercle avec les haut-parleurs stéréo et remettez-les dans les positions appropriées.

    Étape Suivante pour réparer de l’écran du OnePlus One : Installation de la batterie





    • Remettez la batterie en place et connectez-la.

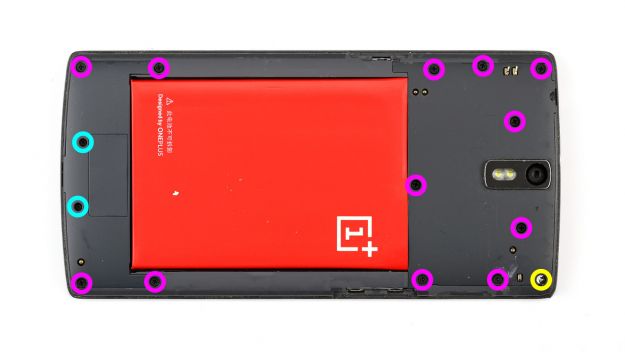

    Étape Suivante pour réparer de l’écran du OnePlus One : Fixation de la couverture en plastique





    • Remettez maintenant la couverture.
    • Remettre ensuite toutes les vis Phillips en place.
      12 x 3,1 mm vis Phillips
      2 x 3,1 mm vis Phillips (petites)
      1 x 3,1 mm vis Phillips
    • N’oubliez pas de remettre les petits bouchons en caoutchouc.

    Étape Suivante pour réparer de l’écran du OnePlus One : Fixation de la couverture arrière





    • Il est très facile de remettre la couverture arrière. Mettez-la dans la bonne position et appuyez dessus tout autour du téléphone jusqu’à ce qu’elle soit complètement encliquetée.
