Pour commencer la réparation de votre Xperia Z3

Si vous êtes bloqué ou si vous avez des questions, vous pouvez poster un commentaire. Nous serons heureux de vous aider.

1ère étape pour réparer l’écran sans cadre du Sony Xperia Z3 : Retrait de la couverture arrière





  • Le dos du boîtier du Sony Xperia Z3 est collé fermement en place. Pour le détacher, il faut le chauffer en permanence avec un pistolet thermique afin que la colle se ramollisse. Ensuite, vous devez insérer un pic en plastique dans l’espace entre le cadre et la vitre pour détacher la colle.
  • L’écart entre le cadre en aluminium et le verre est très faible. Nous vous recommandons d’utiliser un objet très plat et robuste pour vous glisser entre les deux.
  • Soulever délicatement la couverture arrière en utilisant une ventouse.
  • Dès qu’un petit espace se libère, utilisez le pic en plastique pour éviter d’endommager l’aluminium.

Étape Suivante pour réparer l’écran sans cadre du Sony Xperia Z3 : Insertion du pic





  • Vous ne devez insérer le pic que quelques millimètres entre la couverture arrière et le cadre pour éviter d’endommager l’intérieur de l’enceinte.
  • La couverture arrière est peinte à l’intérieur. Enlevez soigneusement tout résidu d’adhésif pour éviter les rayures ou les fissures.
  • Le dos de la couverture est collé sur tout le bord extérieur du Sony Xperia Z3. Déplacez l’aiguille une fois sur tout le téléphone. Il y a également deux bandes adhésives amovibles fixées à la batterie. Vous ne pouvez pas les retirer tant que vous n’avez pas soulevé le couvercle.
  • Une fois que vous avez détaché toute la colle, vous pouvez soulever avec précaution le couvercle arrière.

Étape Suivante pour réparer l’écran sans cadre du Sony Xperia Z3 : Retrait de la batterie





    Placez le bout pointu de la galette très légèrement en dessous du contact et soulevez-le. Veillez à ne pas rompre les résistances soudées sur la carte logique.
  • Maintenant, soulevez lentement la batterie. Elle n’est que légèrement collée en place.
  • Puis le supprimer.

Étape Suivante pour réparer l’écran sans cadre du Sony Xperia Z3 : Déconnexion des contacts

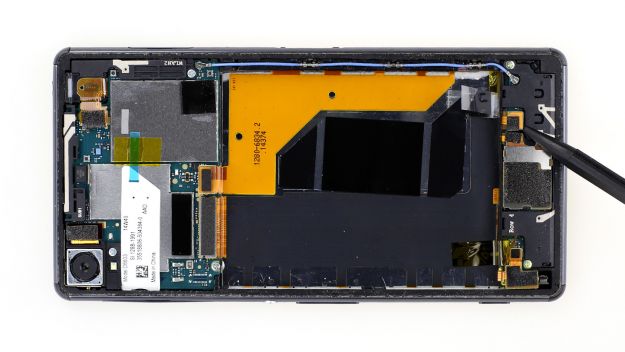

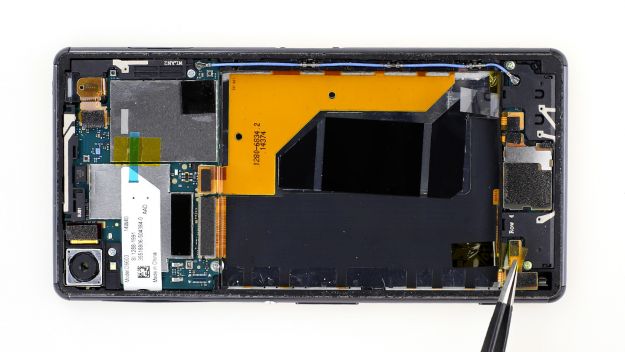

Débranchez maintenant les connecteurs du moteur de vibration, la connexion de la carte logique et le câble d’antenne de la sous-carte.

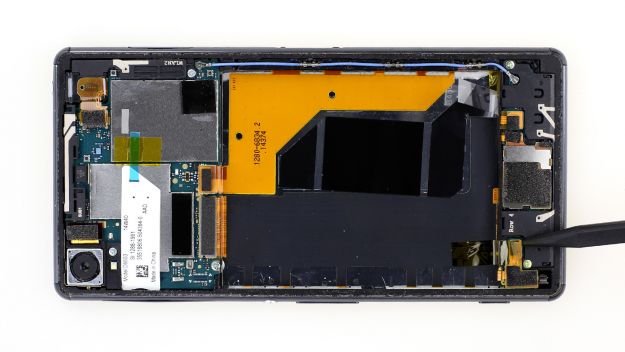

  • Enlevez d’abord le film protecteur transparent sur le connecteur du moteur vibrant. Placez la pointe de l’ergot très légèrement en dessous du contact et soulevez le tout.
  • Déconnectez maintenant la sous-commission de la carte logique.
  • Il faut alors encore débrancher le câble de connexion de l’antenne.

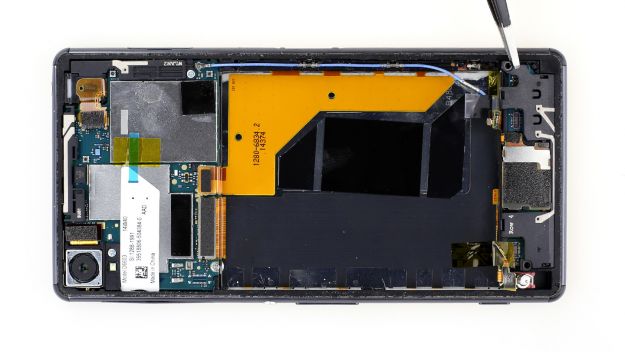

Étape Suivante pour réparer l’écran sans cadre du Sony Xperia Z3 : Retrait du couvercle en plastique





  • Vous devez retirer le couvercle en plastique noir avant de pouvoir retirer le sous-plancher. Il est vissé et serré entre le cadre et le panneau.

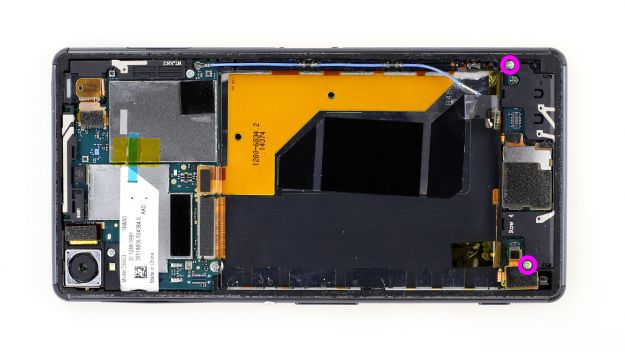

  • Enlever les deux vis Phillips.
    2 x 3,3 mm vis Phillips

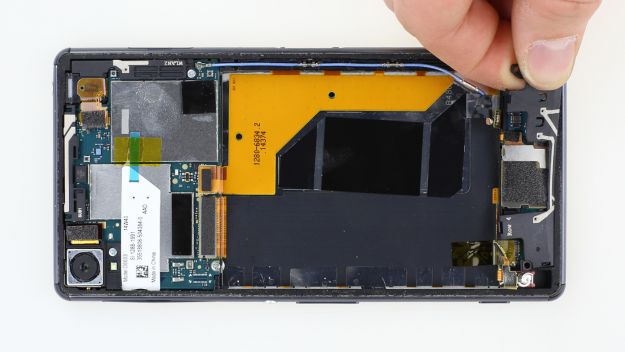

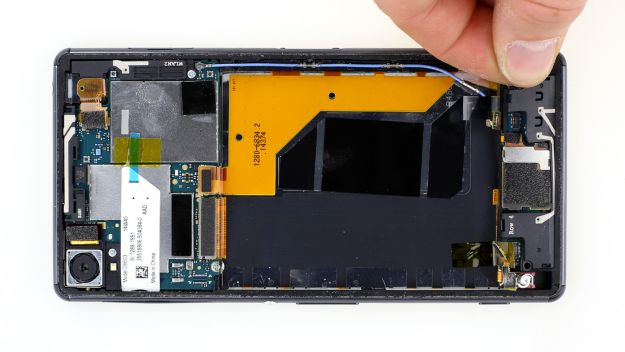

  • Lever légèrement un côté pour pouvoir saisir le couvercle avec les doigts.
  • Enlevez le couvercle petit à petit avec vos doigts jusqu’à ce que vous puissiez l’enlever entièrement.

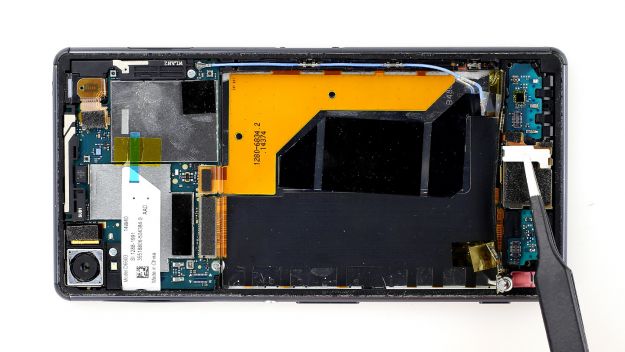

Étape Suivante pour réparer l’écran sans cadre du Sony Xperia Z3 : Découvrir l’orateur





  • Vous devez enlever la couverture argentée avant de pouvoir retirer la zone de contact de l’orateur.
  • Il est légèrement bloqué en place par la zone de contact. Détachez-le à l’aide du bout pointu de la spatule de laboratoire et tirez-le sur le côté.
  • La zone de contact est également collée sur le cadre en plastique autour du haut-parleur. À l’aide du bout pointu de la spatule, détachez soigneusement la bande collée.
  • Une fois que la zone de contact est détachée, rabattez-la sur le côté.

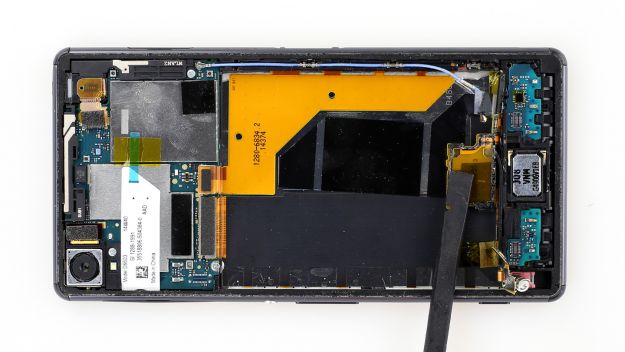

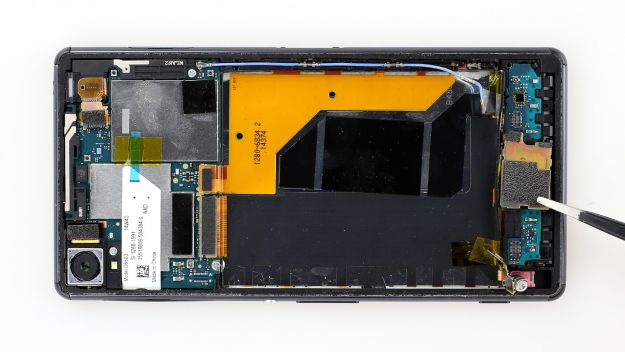

Étape Suivante pour réparer l’écran sans cadre du Sony Xperia Z3 : Suppression du sous-carton





  • Le sous-carton, y compris le haut-parleur, qui est encastré dans un cadre en plastique, est solidement fixé en place.

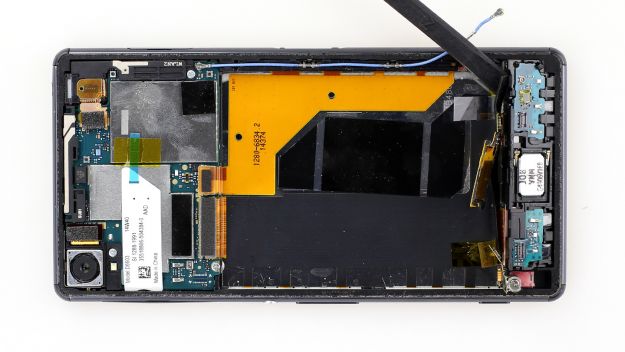

  • Utilisez le spudger EDD pour le soulever d’un côté, puis poussez-le délicatement de l’autre côté. Cela prend généralement plusieurs tentatives.
  • Sortez maintenant.

Étape Suivante pour réparer l’écran sans cadre du Sony Xperia Z3 : Déconnexion du haut-parleur





  • Vous devez enlever la feuille de cuivre avant de pouvoir retirer le haut-parleur.
  • Insérez maintenant la spatule ou le spudget sous le microphone et repliez-le sur le côté.
  • Enlevez le couvercle de protection en argent.

Étape Suivante pour réparer l’écran sans cadre du Sony Xperia Z3 : Débranchement du câble d’affichage

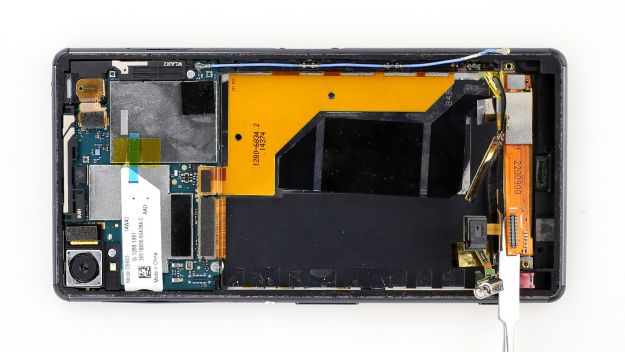

  • Déconnectez maintenant le câble d’affichage. Insérez l’extrémité plate du spudger très légèrement sous le contact et soulevez-le. Veillez à ne pas couper les résistances soudées.
  • Enlever maintenant le film protecteur transparent.
  • Soulevez ensuite la carte de connexion de l’écran, qui est fermement collée au cadre, en plaçant le bout plat de la spatule de laboratoire sous la carte de connexion et en la soulevant avec précaution. Utilisez différentes positions.
  • Inclinez la planche vers le haut dès qu’elle est complètement détachée du cadre. Elle passe mieux à travers l’espace du cadre de cette façon.

Les bons outils pour votre réparation

Étape Suivante pour réparer l’écran sans cadre du Sony Xperia Z3 : Déconnexion de l’écran

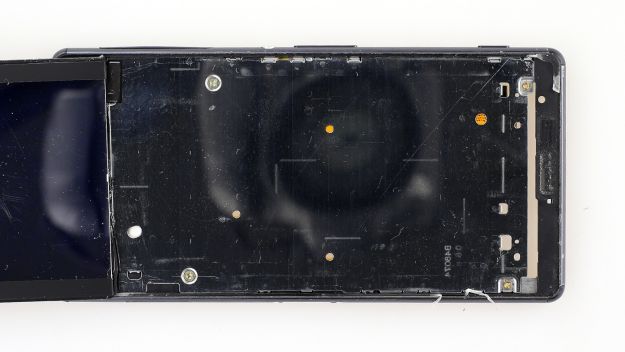

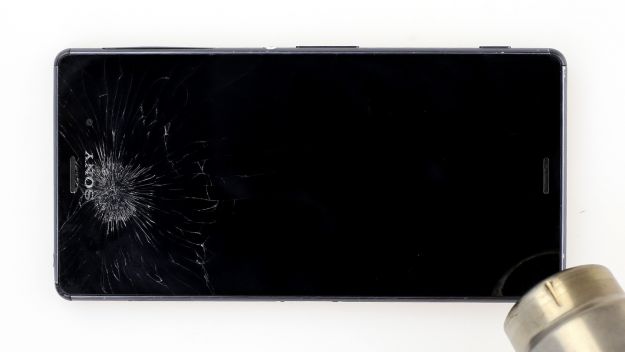

    L’écran du Sony Xperia Z3 est bien collé. Pour le détacher, il faut le chauffer constamment avec un pistolet thermique afin que la colle se ramollisse. Ensuite, vous devez insérer un pic en plastique dans l’espace entre le cadre et l’écran pour détacher la colle.
  • Utilisez la ventouse pour tirer sur l’écran en même temps. Tout en l’enlevant, assurez-vous de faire passer la carte de connexion de l’écran par l’ouverture du cadre.

    Étape Suivante pour réparer l’écran sans cadre du Sony Xperia Z3 : Joindre l’affichage





    • Avant de fixer le nouvel écran, vous devez nettoyer les surfaces de contact sur le cadre.
    • Une fois qu’ils sont propres, vous pouvez mettre le nouveau film adhésif.
    • S’assurer que le haut-parleur est bien positionné.
    • Guidez maintenant la carte de connexion du nouvel écran à travers l’ouverture du cadre, mettez l’écran en place et appuyez dessus pendant un moment.

    Étape Suivante pour réparer l’écran sans cadre du Sony Xperia Z3 : Connexion du tableau de connexion de l’affichage





    • Repliez maintenant le panneau de connexion pour qu’il colle bien au cadre.
    • Remettez le film de protection transparent au niveau du câble d’antenne.

    Étape Suivante pour réparer l’écran sans cadre du Sony Xperia Z3 : Installation du haut-parleur





    • Remettez le couvercle de protection argenté sur la carte de connexion de l’écran.
    • Rebrancher le câble de l’écran du haut-parleur et recoller la feuille de cuivre.

    Étape Suivante pour réparer l’écran sans cadre du Sony Xperia Z3 : Installation du sous-carton





    • Remettre le sous-cadre à sa place d’origine.

    Étape Suivante pour réparer l’écran sans cadre du Sony Xperia Z3 : Connexion de l’orateur





    • Replier la zone de contact pour qu’elle soit à nouveau au ras du haut-parleur.
    • Installez la couverture argentée.

    Étape Suivante pour réparer l’écran sans cadre du Sony Xperia Z3 : Fixation de la couverture en plastique





    • Remettez le couvercle en plastique noir et enfoncez-le à fond dans le cadre.
    • Maintenant, le revisser en place.
      2 x 3,3 mm vis Phillips

    Étape Suivante pour réparer l’écran sans cadre du Sony Xperia Z3 : Connecter les connexions





    • Connectez maintenant les connecteurs du câble d’antenne, de la connexion de la carte logique et du moteur de vibration à la sous-carte.
    • Collez maintenant le film protecteur transparent sur le connecteur du moteur vibrant.

    Étape Suivante pour réparer l’écran sans cadre du Sony Xperia Z3 : Installation de la batterie





    • Mettez la batterie en place et branchez le connecteur.

    Étape Suivante pour réparer l’écran sans cadre du Sony Xperia Z3 : Fixation de la couverture arrière





      En dernier lieu, vous devez à nouveau attacher la couverture arrière.
    • La vieille colle est généralement encore assez collante.
    • Remettez la couverture arrière, chauffez-la légèrement et pressez-la avec un peu de force sur le smartphone pendant un moment.
