Pour commencer la réparation de votre Xperia Z2

Si vous êtes bloqué ou si vous avez des questions, vous pouvez poster un commentaire. Nous serons heureux de vous aider.

1ère étape pour réparer l’écran sans cadre du Sony Xperia Z2 : Retrait de la couverture arrière





  • Le dos du boîtier du Sony Xperia Z2 est collé fermement en place. Pour le détacher, il faut le chauffer en permanence avec un pistolet thermique afin que la colle se ramollisse. Ensuite, vous devez insérer un pic en plastique dans l’espace entre le cadre et la vitre pour détacher la colle.
  • L’écart entre le cadre en aluminium et le verre est très faible. Nous vous recommandons d’utiliser un objet très plat et robuste pour vous glisser entre les deux.
  • Soulever délicatement la couverture arrière en utilisant une ventouse.
  • Dès qu’un petit espace se libère, utilisez le pic en plastique pour éviter d’endommager l’aluminium.

Étape Suivante pour réparer l’écran sans cadre du Sony Xperia Z2 : Insertion du pic





  • Vous ne devez insérer le pic que quelques millimètres entre la couverture arrière et le cadre pour éviter d’endommager l’intérieur de l’enceinte.
  • La couverture arrière est peinte à l’intérieur. Enlevez soigneusement tout résidu d’adhésif pour éviter les rayures ou les fissures.
  • Le dos de la couverture est collé sur tout le bord extérieur du Sony Xperia Z2. Déplacez l’aiguille une fois sur tout le téléphone.
  • Une fois que vous avez détaché toute la colle, vous pouvez soulever avec précaution le couvercle arrière.

Étape Suivante pour réparer l’écran sans cadre du Sony Xperia Z2 : Retrait de la batterie





  • Tout d’abord, retirez la bande de plastique transparent qui recouvre le câble de connexion à la batterie.
  • Insérez l’extrémité plate du spudger très légèrement sous le contact et soulevez-le. Veillez à ne pas rompre les résistances soudées sur la carte logique.
  • Détachez le jeu de câbles du plateau d’argent. Il est légèrement collé en place.
  • Enlever les deux vis Phillips.
    2 x 3,3 mm vis Phillips
  • Enlever ensuite la batterie.

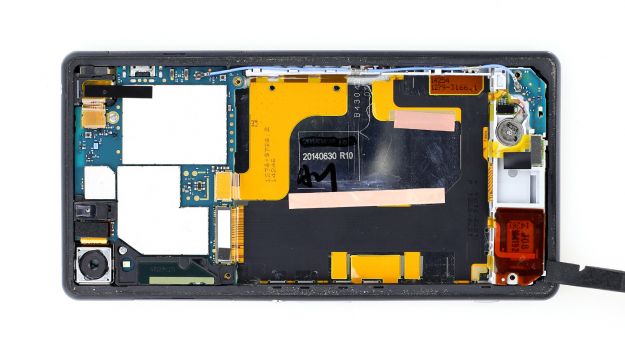

Étape Suivante pour réparer l’écran sans cadre du Sony Xperia Z2 : Renvoi du sous-comité





  • Il y a deux vis Phillips qui maintiennent le sous-panneau avec le haut-parleur intégré en place. Retirez les deux vis Phillips.

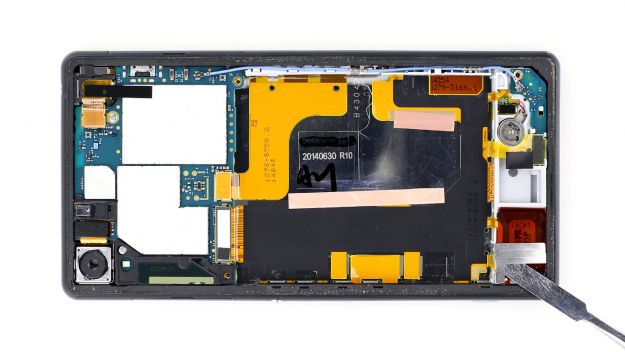

  • Il y a aussi un support argenté qui maintient le sous-comité en place au-dessus du haut-parleur. Il est légèrement accroché.
  • Le sous-carton, y compris le haut-parleur, qui est encastré dans un cadre en plastique, est solidement fixé en place.

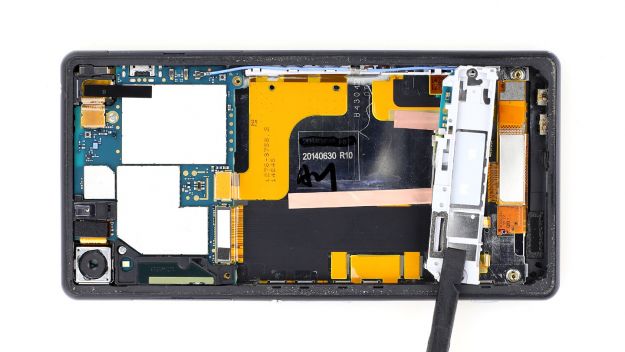

  • En utilisant le spudget EDD, soulevez le en plusieurs points puis repliez le sur le côté.

Étape Suivante pour réparer l’écran sans cadre du Sony Xperia Z2 : Débranchement du câble d’affichage





  • Enlever d’abord le film protecteur transparent.

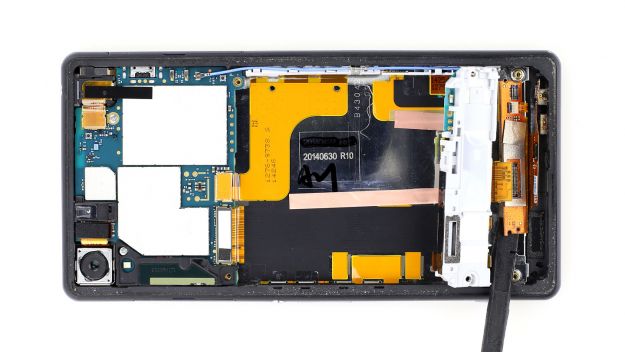

  • Déconnectez ensuite la première partie du câble d’affichage. Insérez l’extrémité plate du spudger très légèrement sous le contact et soulevez le tout.

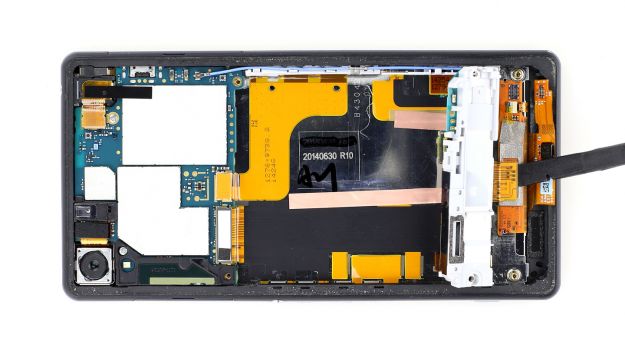

  • Maintenant, vous devez déconnecter le câble de connexion de l’écran de la carte logique. Placez avec précaution l’extrémité plate de la barrette sous le contact et soulevez-la. Assurez-vous de ne pas couper les résistances qui sont soudées.
  • Soulevez la platine de connexion de l’écran, qui est fermement collée au cadre, en plaçant l’extrémité plate du spudger sous la platine de connexion et en la soulevant avec précaution.
  • Inclinez la planche vers le haut dès qu’elle est complètement détachée du cadre. Elle passe mieux à travers l’espace du cadre de cette façon.

Les bons outils pour votre réparation

Étape Suivante pour réparer l’écran sans cadre du Sony Xperia Z2 : Déconnexion de l’écran

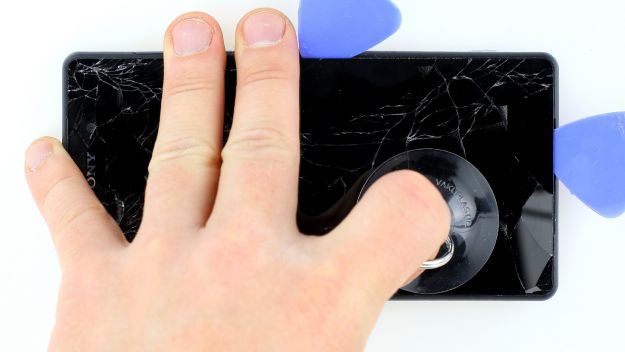

    L’écran du Sony Xperia Z2 est collé fermement en place. Pour le détacher, il faut le chauffer constamment avec un pistolet thermique afin que la colle se ramollisse. Ensuite, vous devez insérer un pic en plastique dans l’espace entre le cadre et l’écran pour détacher la colle. Si nécessaire, commencez par la spatule métallique. Veillez à ne pas rayer le cadre.

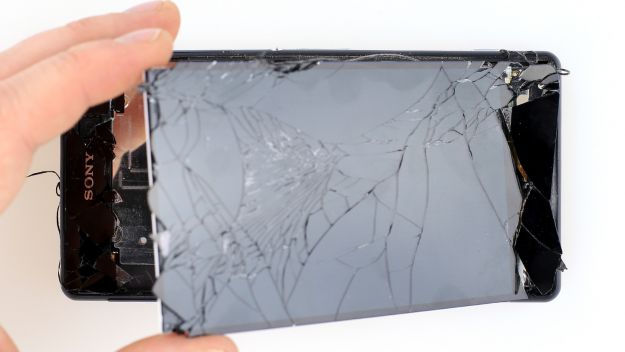

  • Lève l’écran à la partie où il est écrit « Sony ». Lorsque vous l’enlevez, assurez-vous de guider la carte de connexion de l’écran à travers l’ouverture du cadre.
  • Enlevez tous les vieux morceaux de verre du cadre.

Étape Suivante pour réparer l’écran sans cadre du Sony Xperia Z2 : Joindre l’affichage





  • Une fois que le cadre est propre, vous pouvez mettre le nouveau film adhésif.

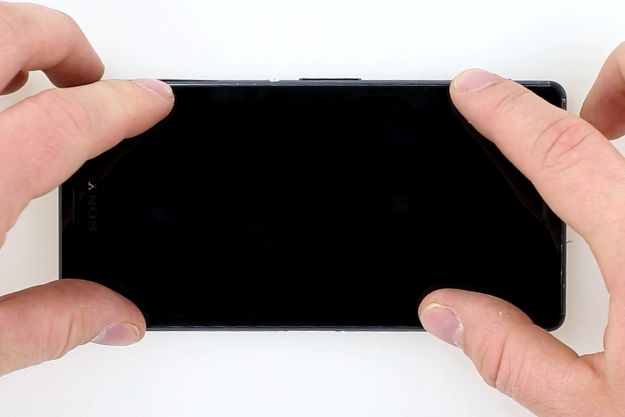

  • Guidez maintenant la carte de connexion du nouvel écran à travers l’ouverture du cadre, mettez l’écran en place et appuyez dessus pendant un moment.

Étape Suivante pour réparer l’écran sans cadre du Sony Xperia Z2 : Connexion du tableau de connexion de l’affichage

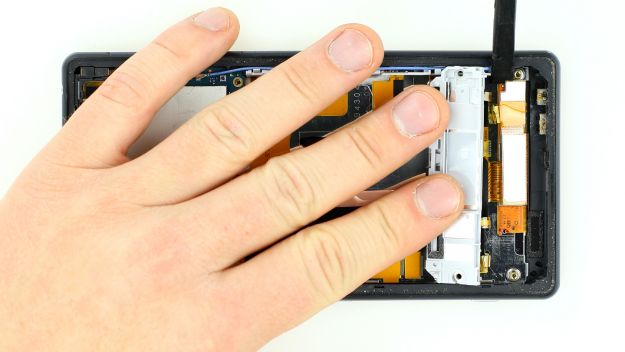

  • Repliez maintenant le panneau de connexion pour qu’il colle bien au cadre.

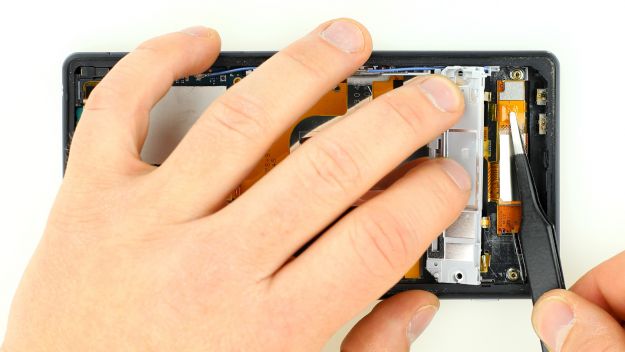

  • Connectez le câble de connexion de l’écran à la carte de connexion et remettez la partie supérieure de la carte de connexion en place.
  • Remettez le film de protection transparent au niveau du câble d’antenne.

Étape Suivante pour réparer l’écran sans cadre du Sony Xperia Z2 : Installation de la batterie





  • Mettez la batterie et vissez-la en place.
  • Rebranchez le connecteur et appuyez sur le câble placé sur le couvercle argenté.
  • Collez la bande de plastique transparent sur le câble de connexion de la batterie.

Étape Suivante pour réparer l’écran sans cadre du Sony Xperia Z2 : Fixation de la couverture arrière





    En dernier lieu, vous devez à nouveau attacher la couverture arrière.
  • La vieille colle est généralement encore assez collante.
  • Remettez la couverture arrière, chauffez-la légèrement et pressez-la avec un peu de force sur le smartphone pendant un moment.
