Guide de réparation de l’écran OnePlus 6

Guide de réparation de l’écran OnePlus 6

William

Guide de réparation de l’écran OnePlus 6

Démarrage de la réparation de votre OnePlus 6

Si vous êtes bloqué ou si vous avez des questions, vous pouvez poster un commentaire. Nous serons heureux de vous aider.

1ère étape pour réparer de l’écran du OnePlus 6e : Éteindre l’appareil




Éteignez complètement votre OnePlus 6.


  • Appuyez et maintenez le bouton de veille jusqu’à ce que l’option « Éteindre » apparaisse.
  • Tappez à nouveau pour confirmer.

  • Si votre écran tactile OnePlus 6 ne fonctionne plus, vous pouvez également l’éteindre en appuyant et en maintenant le bouton de veille pendant environ 10-15 secondes.

    • Étape Suivante pour réparer de l’écran du OnePlus 6e : Retirez la couverture arrière

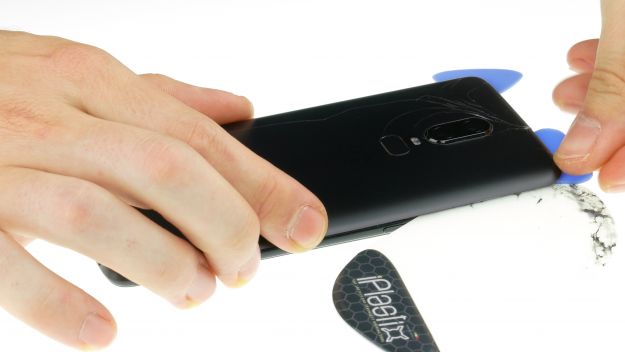

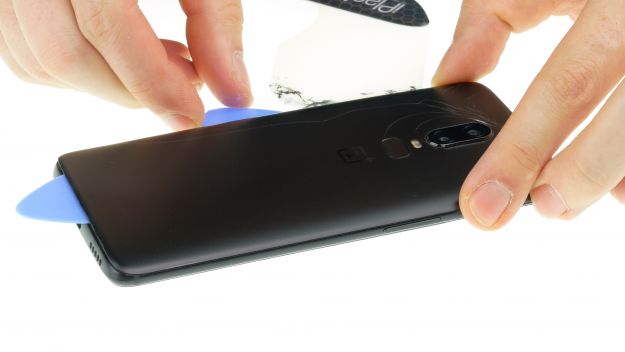

    Pour détacher la couverture arrière, utilisez un pistolet thermique ou un sèche-cheveux ordinaire. La colle chaude est plus facile à détacher, ce qui vous permet de retirer la couverture arrière. La façon la plus simple de détacher le couvercle arrière est d’utiliser un outil plat et flexible tel que l’iPlastix ou l’iFlex.


    • Soyez à l’endroit où vous commencez.
    • Appuyez sur un outil plat entre la couverture arrière et le cadre.

  • L’iPlastix est en plastique, donc il ne raye pas l’appareil. D’autre part, il est très souple et délicat à insérer. Vous pouvez utiliser une ventouse pour aider à soulever légèrement la vitre arrière.

  • Soyez très prudent, la couverture arrière peut se casser très facilement. Si nécessaire, appliquez la chaleur plusieurs fois et essayez à nouveau. Le retrait de la couverture arrière peut prendre une demi-heure. Prenez un peu plus de temps et faites attention à ne rien casser.


    • Une fois l’outil inséré, plantez un pic dans l’ouverture pour la maintenir ouverte.
    • Passez ensuite l’outil sur tout le pourtour pour décoller progressivement la colle.
    • Chauffez la partie suivante et insérez les choix un par un.
    • Une fois que la couverture arrière est desserrée, soulevez la très légèrement. Le capteur d’empreintes digitales situé sous l’appareil photo est toujours connecté par un câble.

  • Si votre couverture arrière est cassée comme dans ce cas, vous pouvez essayer de la laisser intacte et de ne pas l’endommager davantage. Vous pourrez l’utiliser à nouveau après avoir remplacé l’écran, à condition que les fissures ne vous gênent pas.

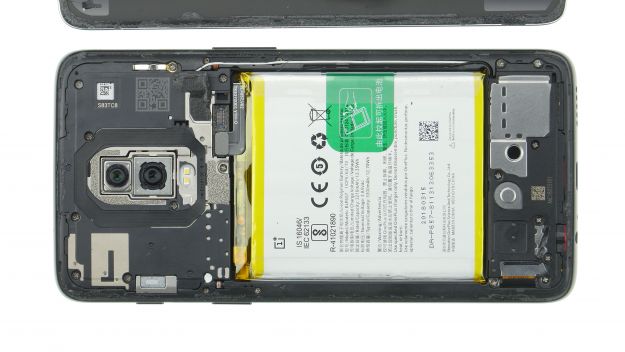

    • Étape Suivante pour réparer de l’écran du OnePlus 6e : Débranchez le capteur d’empreintes digitales





      Connecteur d’empreintes digitales

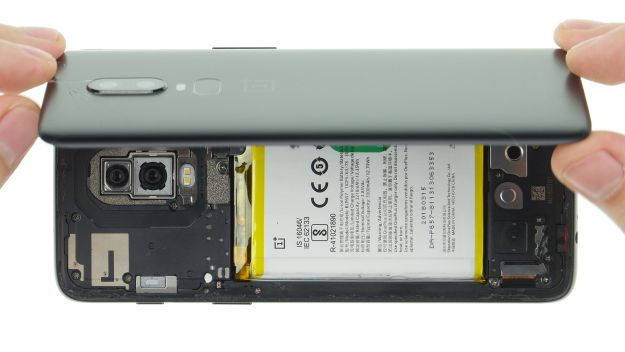

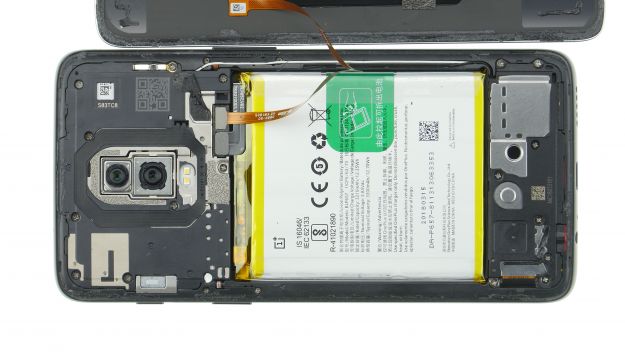

    • Soulevez maintenant avec précaution le couvercle arrière desserré et repliez-le.
    • Desserrer la bande adhésive sur la plaque de couverture.
    • Enlevez le couvercle sur le connecteur avec une pince à épiler ou vos doigts.

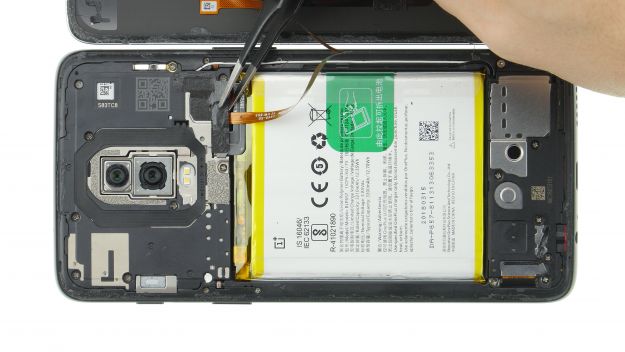

    • Déconnectez ensuite avec précaution le connecteur avec une pince à épiler ou vos doigts et enlevez le couvercle arrière.

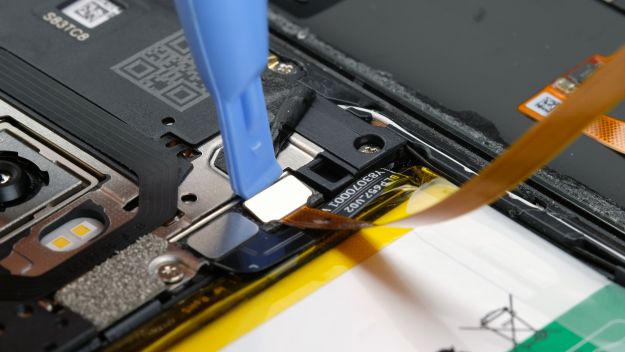

    Étape Suivante pour réparer de l’écran du OnePlus 6e : Débranchez la batterie





      Connecteur de batterie

    • Maintenant, le connecteur de la batterie est libre.
    • Déconnectez la batterie pour éviter les courts-circuits pendant la réparation.

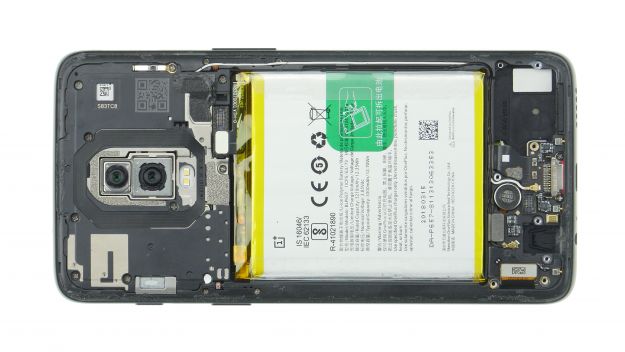

    Étape Suivante pour réparer de l’écran du OnePlus 6e : Supprimer l’orateur





      8 × 3,0 mm Phillips

      Maintenant, desserrez les vis marquées et retirez-les.
    • Puis retirez le couvercle avec une pincette. Le haut-parleur est intégré dans le couvercle.

    Étape Suivante pour réparer de l’écran du OnePlus 6e : Retirez la prise des écouteurs





      Connecteur

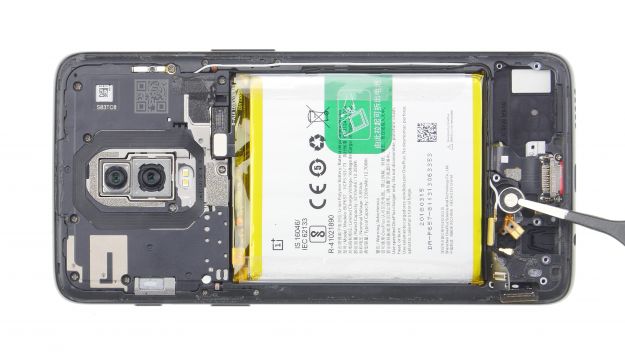

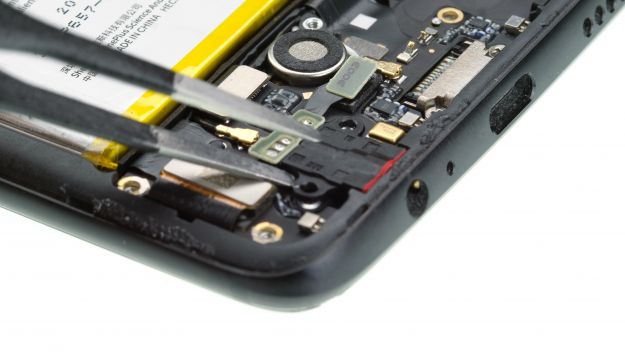

      Desserrer le connecteur de la prise casque avec une pincette.
    • Maintenant vous pouvez retirer la prise casque avec une pincette.

    Étape Suivante pour réparer de l’écran du OnePlus 6e : Supprimer le sous-comité





      Connecteur

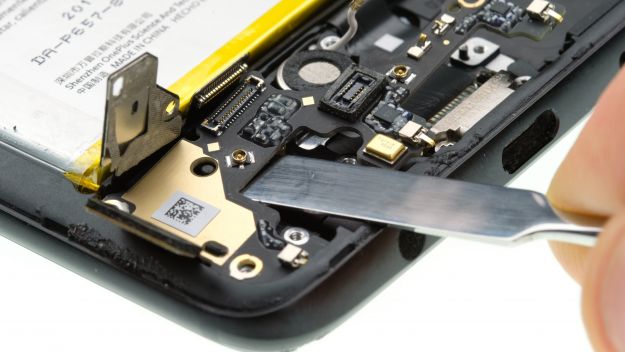

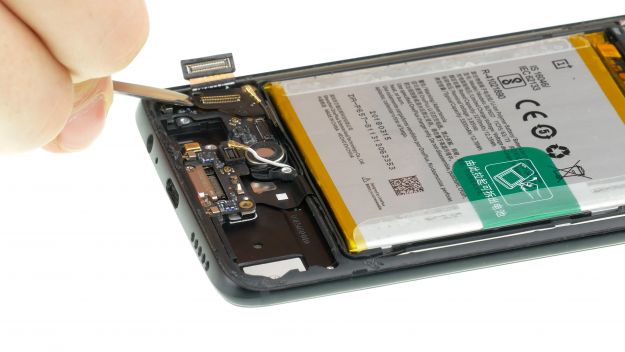

      Desserrer les connecteurs de l’écran et de la carte mère avec un spudger.
    • Déconnectez ensuite les câbles d’antenne des fentes marquées.

  • Séparez soigneusement les antennes en tournant les pinces. Faites attention à ne pas endommager les prises sur la carte.


    • Maintenant, chauffez soigneusement la prise collée avec un pistolet thermique ou un sèche-cheveux et soulevez-la avec précaution avec un outil plat.
    • Ensuite, vous pouvez également soulever la carte complète avec un outil plat comme la spatule en métal.

  • Veillez à ne pas endommager les composants de la carte, en particulier lorsque vous utilisez un outil en métal.

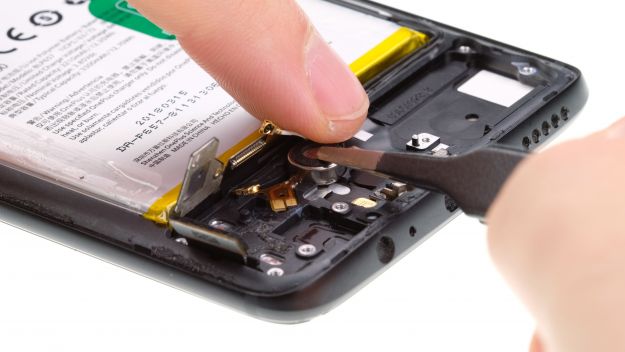

    • Étape Suivante pour réparer de l’écran du OnePlus 6e : Enlever le moteur à vibration

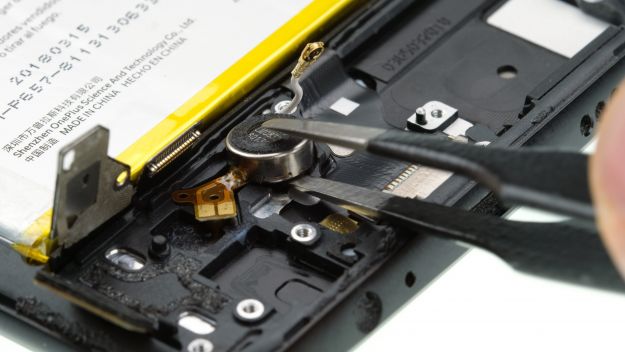

    Le moteur à vibration est également légèrement collé.


    • Desserrer soigneusement le moteur à vibration avec un outil plat et le retirer.

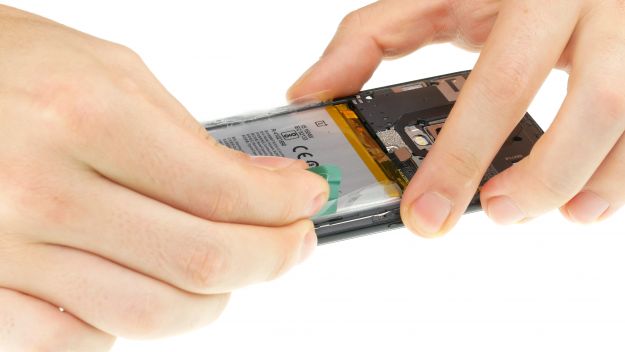

    Étape Suivante pour réparer de l’écran du OnePlus 6e : Enlever la batterie

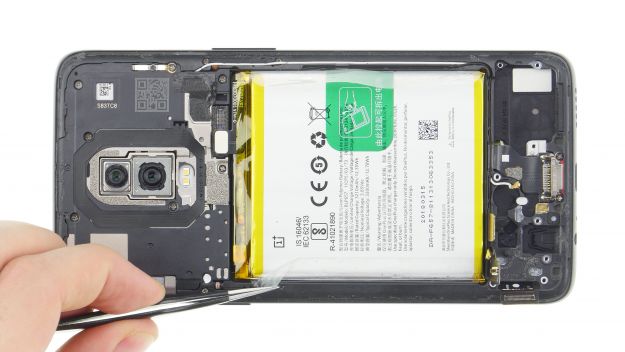

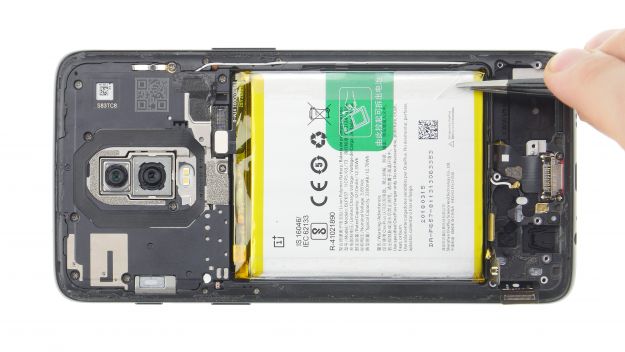

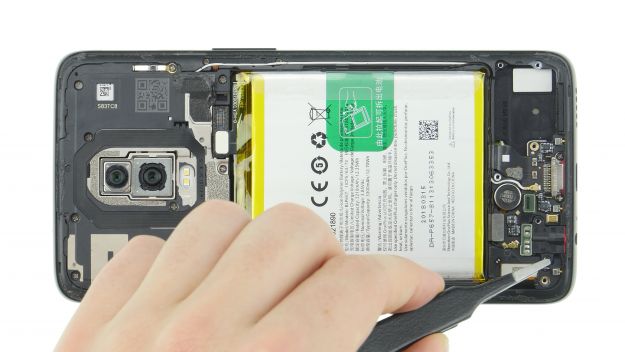

    • Décollez les deux languettes adhésives transparentes des deux côtés de la batterie.

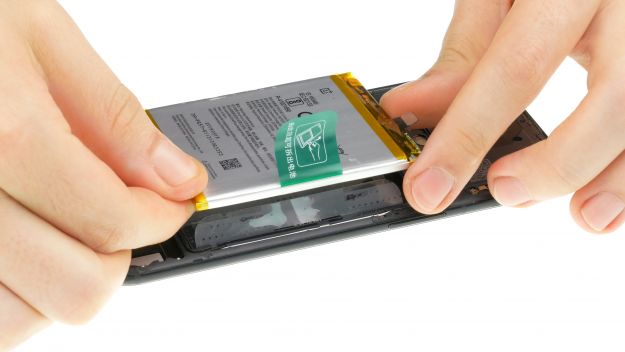

    • Maintenant, tirez sur la languette verte jusqu’à ce que la batterie sorte. Tirez doucement pour que la languette ne se déchire pas.

  • Attention de ne pas plier la batterie. La pile n’est pas très collante, mais si l’adhésif est trop fort, vous pouvez chauffer l’appareil par le côté de l’écran.

    • Étape Suivante pour réparer de l’écran du OnePlus 6e : Enlever le couvercle supérieur





      10 × 3,0 mm Phillips

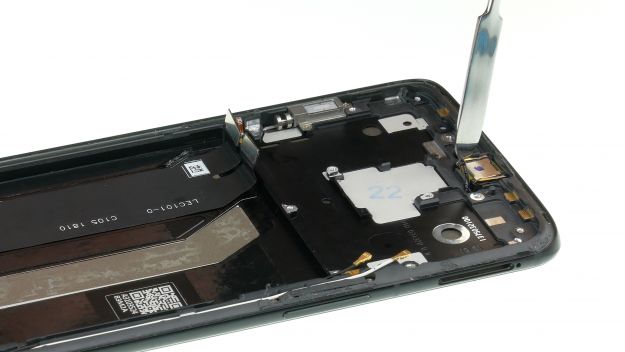

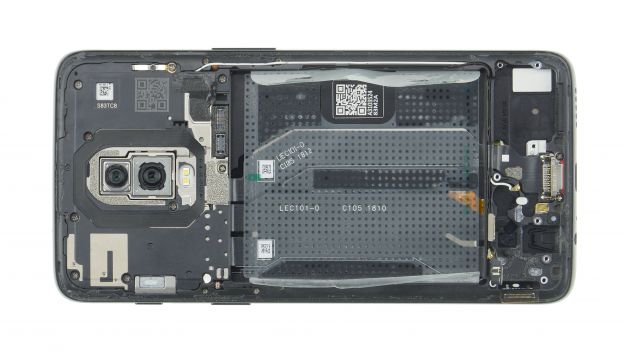

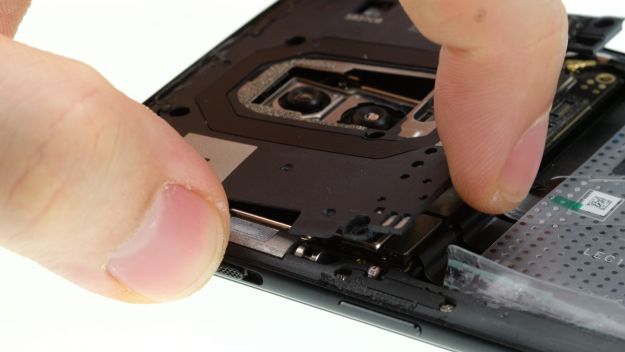

    La carte mère et tous les autres contacts sont situés sous un couvercle, qui est fixé à l’aide de plusieurs vis et accroché dans les bords. L’une des vis est recouverte d’un indicateur d’humidité (petit autocollant blanc).


    • Enlevez soigneusement l’indicateur d’humidité pour le remettre en place plus tard.
    • Desserrer les vis Phillips.

  • Si les vis se coincent, vous pouvez utiliser une pincette pour les enlever.


    • Lève le couvercle d’un côté et retirez-le avec précaution.

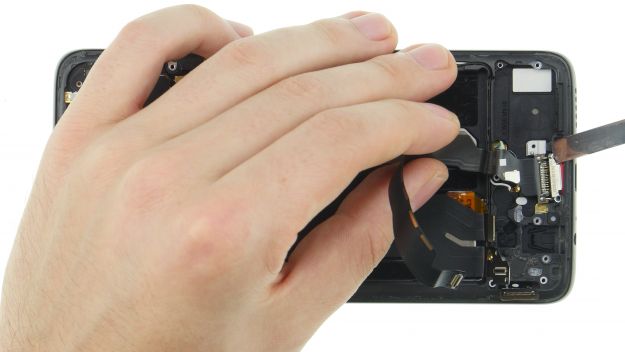

    Étape Suivante pour réparer de l’écran du OnePlus 6e : Enlever le câble flexible USB





      2 × 2,4 mm Phillips Connecteur USB-Flex

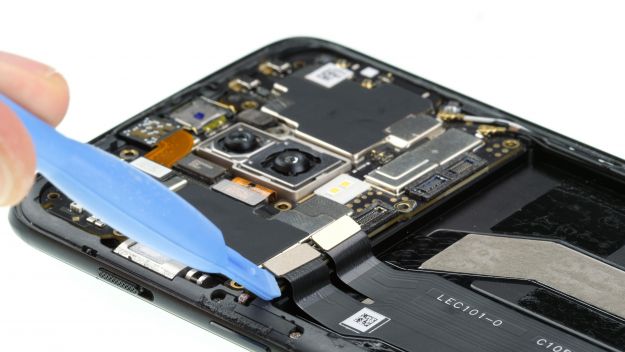

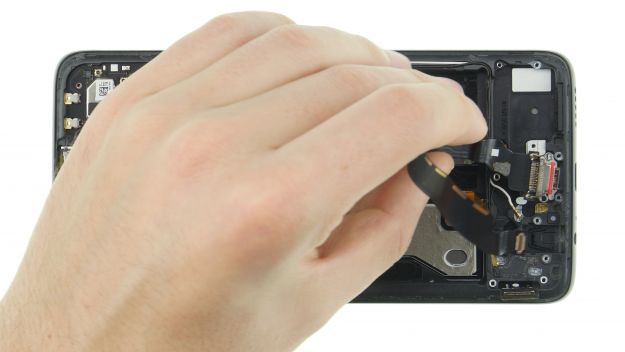

      Déconnectez le connecteur marqué du câble flexible USB avec le Pry Tool.
    • Enlevez les vis marquées du connecteur USB.

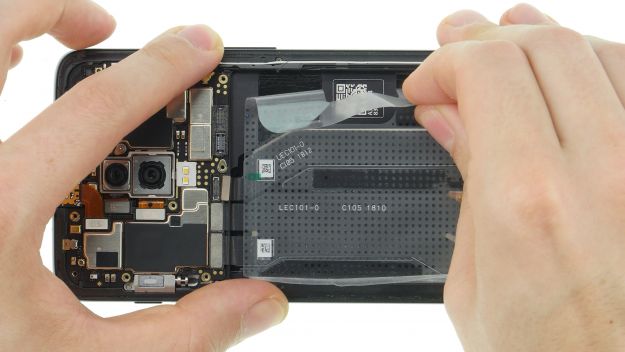

    • Enlevez la feuille adhésive qui est attachée sur les câbles flexibles.
    • Enlevez la bande de caoutchouc qui attache les câbles flexibles au bord.
    • Maintenant, vous pouvez détacher soigneusement le câble flexible en le tirant un par un hors du boîtier.

  • Si le câble est bien collé, vous pouvez utiliser de l’air chaud pour détacher l’adhésif.


    • Sortez la prise de l’ouverture du cadre et retirez complètement le câble flexible USB.

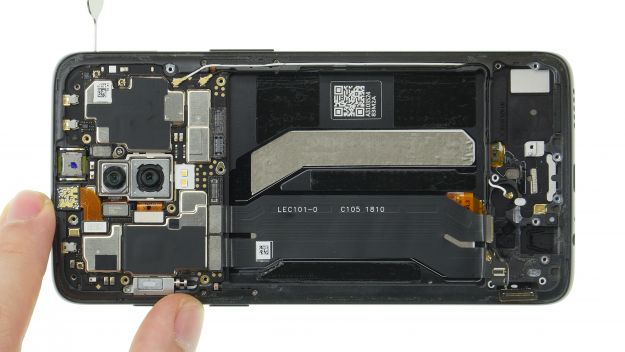

    Étape Suivante pour réparer de l’écran du OnePlus 6e : Retirer le plateau de la carte SIM

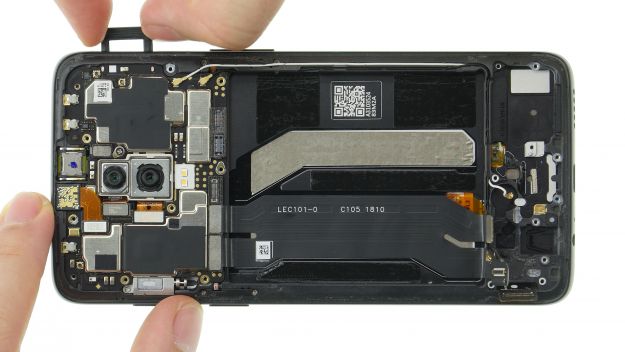

    • Supprimez maintenant le plateau SIM.
    • La meilleure façon est d’utiliser un outil SIM ou un trombone.
    • Puis de retirer le plateau SIM.

    Étape Suivante pour réparer de l’écran du OnePlus 6e : Supprimer la carte mère





      Connecteur 1 × 3,0 mm Phillips

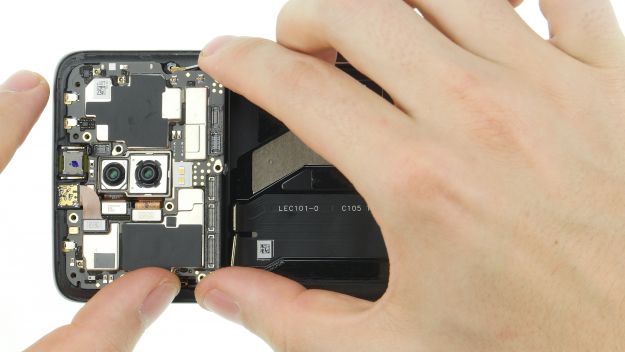

    Ensuite, retirez la carte mère.


    • D’abord, desserrez la seule vis Phillips qui fixe la carte mère.

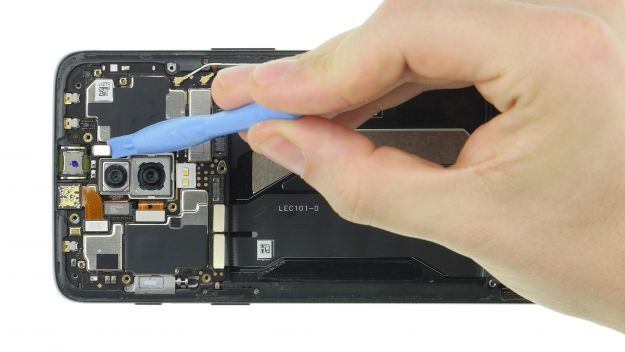

    • Déconnectez tous les connecteurs de la carte mère.
    • Déconnectez les connecteurs de l’antenne en tournant légèrement la pince. Encore une fois, faites attention à ne pas endommager les prises.
    • Courbez tous les câbles sur le côté afin de pouvoir retirer facilement la carte mère.
    • Maintenant vous pouvez retirer la carte mère de l’appareil.

    Étape Suivante pour réparer de l’écran du OnePlus 6e : Enlever l’écouteur

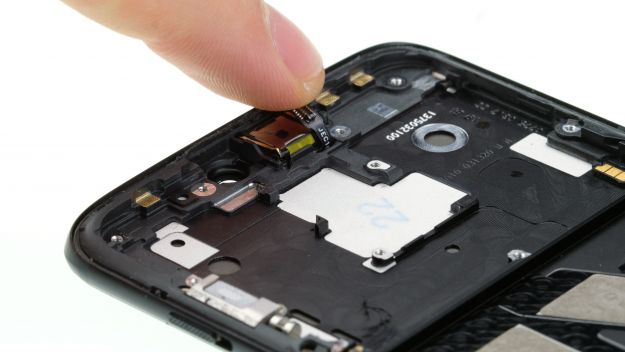

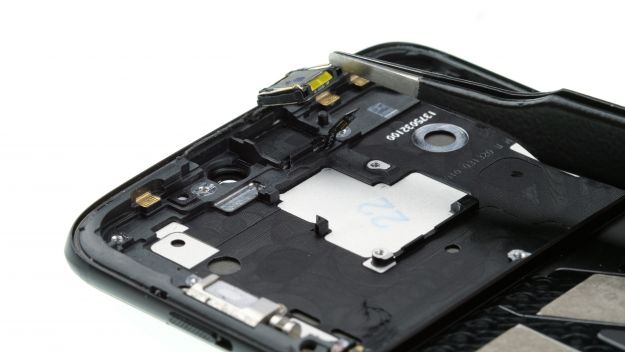

    • Sortez l’écouteur de son logement avec un outil plat.
    • Puis retirez-le de l’appareil.

  • Veillez à ne pas rayer la face avant sensible.

    • Étape Suivante pour réparer de l’écran du OnePlus 6e : Enlever le capteur de proximité

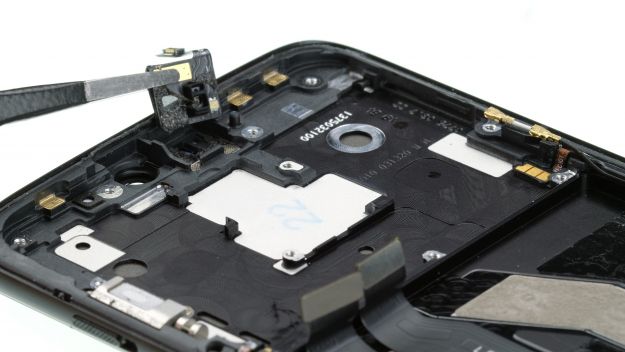

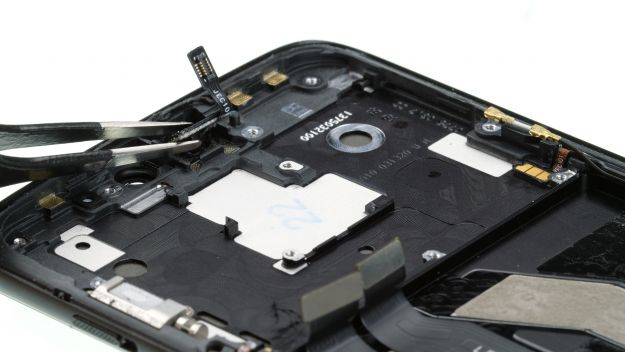

    Le capteur de proximité est collé dans l’appareil. Utilisez de l’air chaud s’il ne peut pas être libéré facilement.


    • Il y a une petite ouverture dans un coin. Là, vous pouvez faire levier avec un outil fin.
    • Puis retirer le capteur.

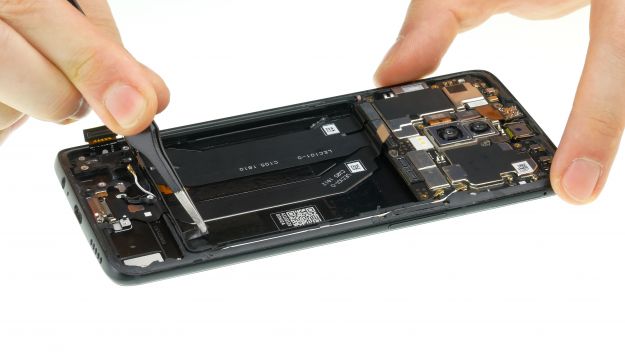

    Étape Suivante pour réparer de l’écran du OnePlus 6e : Enlever le câble flexible d’affichage





    • Chauffer le câble d’affichage légèrement collé.
    • Tirer lentement le câble Flex hors de l’appareil et le retirer.

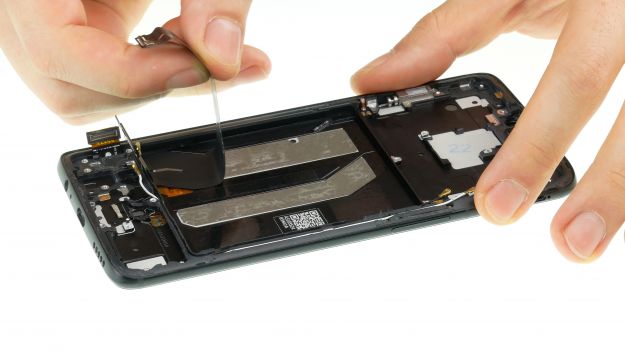

    Étape Suivante pour réparer de l’écran du OnePlus 6e : Enlever les câbles d’antenne

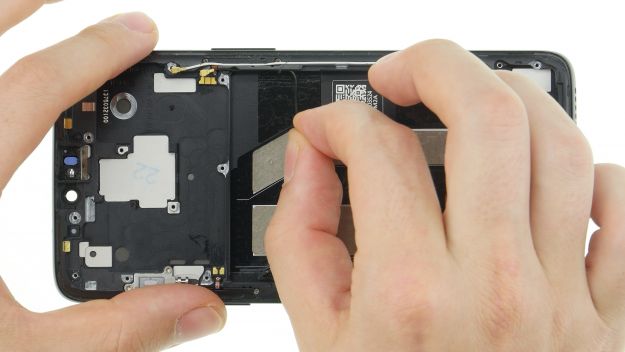

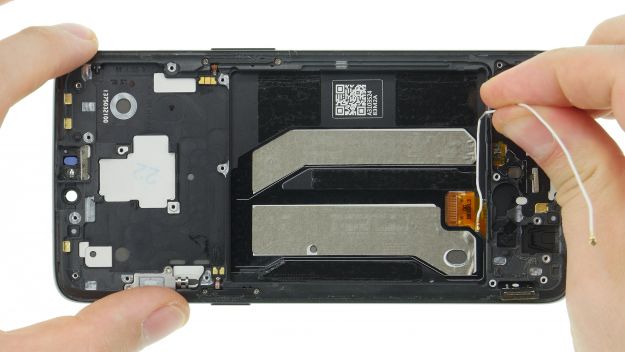

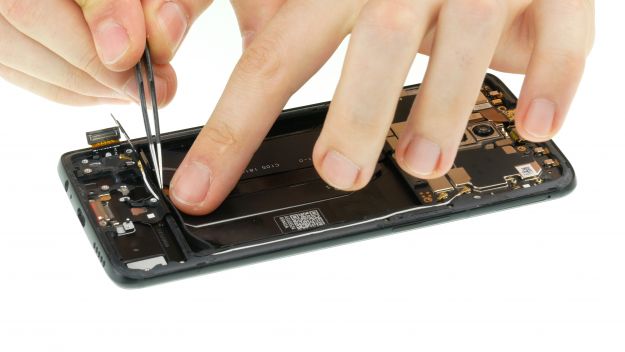

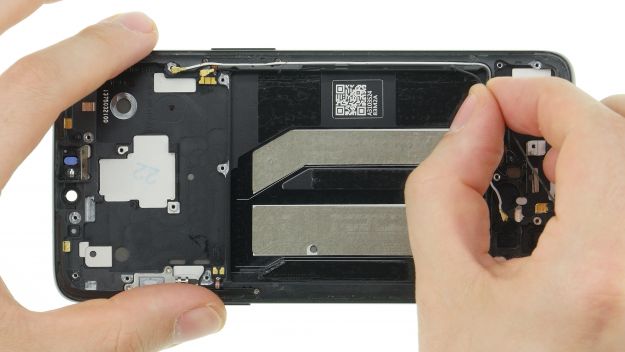

    • D’abord, tirez l’antenne coaxiale noire hors de son guide et retirez-la.
    • L’antenne blanche est accrochée dans le guide inférieur. S’il n’est pas facile de la retirer, prenez un outil fin et faites-le sortir avec précaution en faisant levier.

    Les bons outils pour votre réparation

    Étape Suivante pour réparer de l’écran du OnePlus 6e : Préparer le nouvel affichage





      Bouton de veille Boutons de volume Sourdine Broche SIM

    • Comparez votre pièce de rechange avec l’ancien écran et vérifiez si vous devez reprendre de petites pièces.
    • Par exemple, les petits câbles flexibles pour les touches de veille et de volume, le composant argenté pour le commutateur de sourdine ou la broche SIM.
    • Si tel est le cas, retirez les pièces de l’ancien écran et insérez-les dans le nouveau.

  • Soyez sûr de reprendre la petite broche SIM sur le bord supérieur droit de l’intérieur de l’écran si elle est manquante dans votre pièce de rechange.


    • Enlevez également tous les films de protection de la pièce de rechange.

    Étape Suivante pour réparer de l’écran du OnePlus 6e : Installer le capteur de proximité

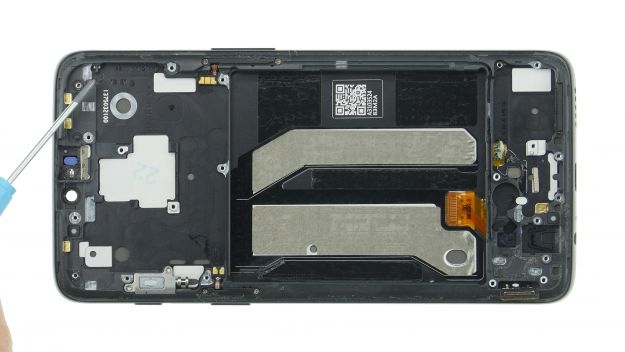

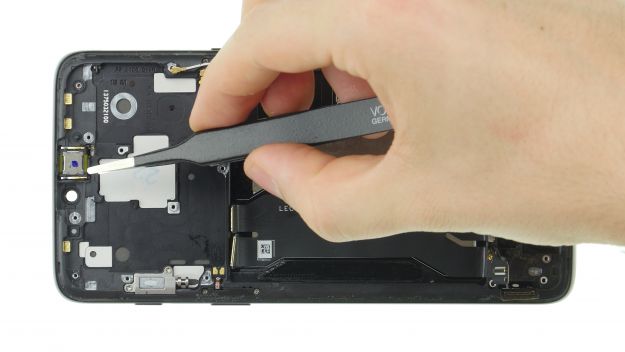

      Posez le capteur de proximité dans son ouverture.
    • Enlevez d’abord tous les gros résidus de colle et la feuille à l’écran.

    Étape Suivante pour réparer de l’écran du OnePlus 6e : Installer l’oreillette





    • Placez l’écouteur dans son ouverture et appuyez fermement pour le coller.

  • Veillez à ce que les contacts du ressort doré soient dirigés vers le bas.

    • Étape Suivante pour réparer de l’écran du OnePlus 6e : Installer la carte mère





      1 × 3,0 mm Phillips Connecteur

    Réinsérez maintenant la carte mère dans l’appareil.


    • Placez la carte mère dans l’appareil et appuyez très légèrement dessus. Assurez-vous que la caméra frontale est dans la bonne position.
    • Fixez la carte mère avec la vis cruciforme unique.

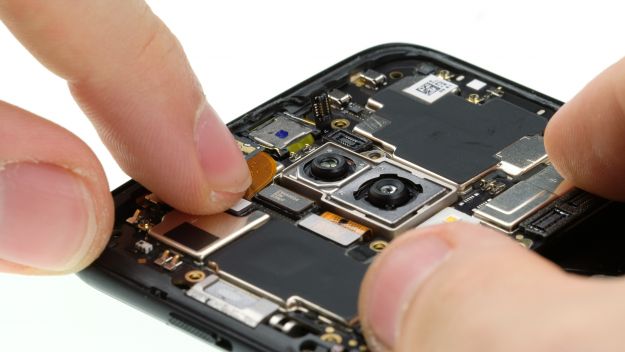

    • Connectez le connecteur du capteur de proximité.

    Étape Suivante pour réparer de l’écran du OnePlus 6e : Insérer le plateau de la carte SIM

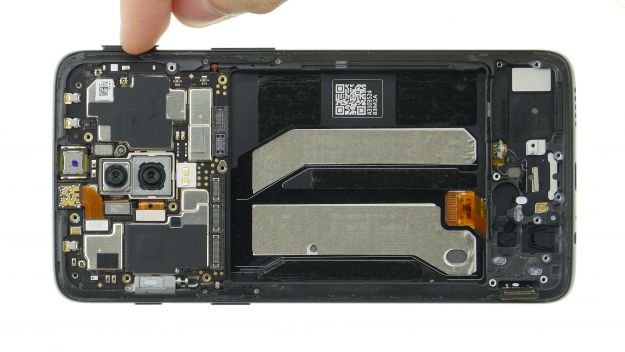

    • Insérez votre carte SIM et votre carte SD et faites glisser le support dans l’appareil.

  • Si le support de la carte SIM est coincé et ne peut pas être inséré correctement, la carte mère n’est probablement pas encore bien installée.

    • Étape Suivante pour réparer de l’écran du OnePlus 6e : Installer les câbles d’antenne





      Connecteur

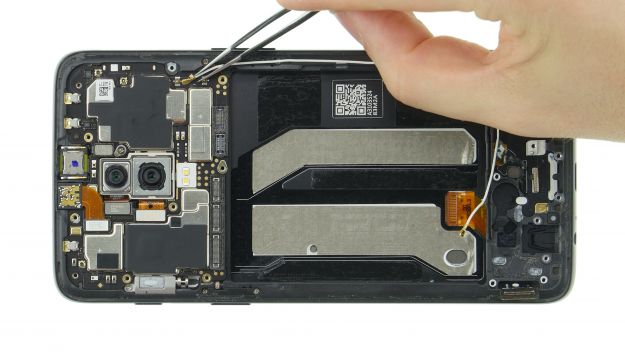

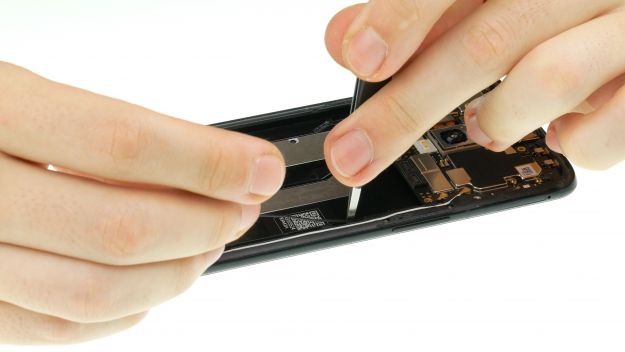

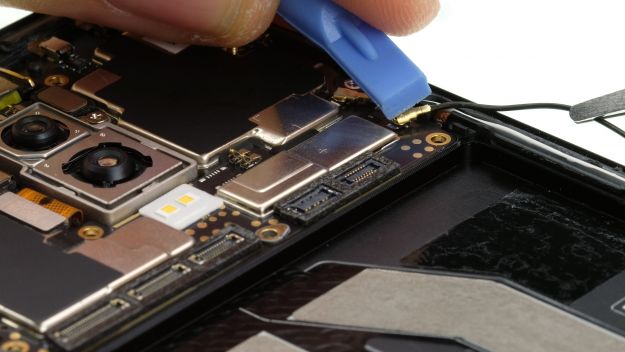

      Maintenant, remettez les deux câbles d’antenne dans l’appareil.
    • Démarrez avec le câble blanc et connectez le à la carte mère.
    • Pour ce faire, positionnez le contact avec une paire de pinces et pressez le fermement.
    • Insérez le câble d’antenne dans son guide et pressez le manchon argenté dans la pince.
    • Puis connectez l’antenne noire et conduisez la dans le guide latéral et ensuite sur l’antenne blanche.

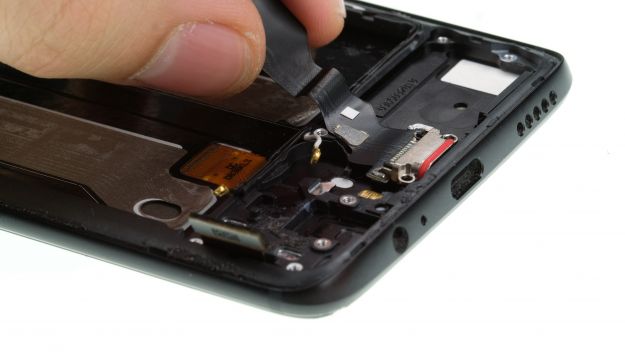

    Étape Suivante pour réparer de l’écran du OnePlus 6e : Installez le câble flexible USB





      2 × 2,4 mm Phillips Connecteur USB-Flex

    • Insérez le port USB dans l’ouverture en bas du cadre. Appuyez dessus pour qu’il s’adapte correctement.
    • Vissez la prise avec les vis Phillips.
    • Raccordez ensuite le connecteur à la carte mère.
    • Pressez le câble fermement, en prenant soin de ne pas le froisser ou le plier.

    Étape Suivante pour réparer de l’écran du OnePlus 6e : Installer le câble flexible d’affichage

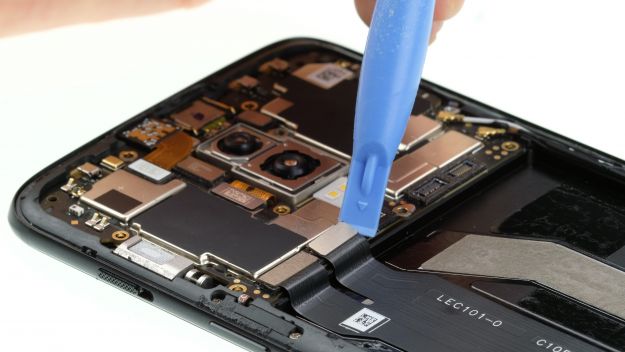

      Connecteur

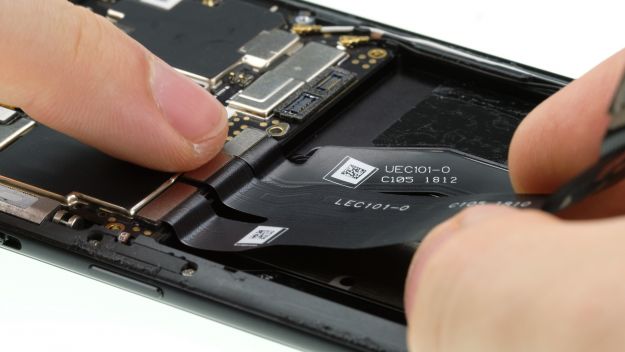

    Vous pouvez maintenant réinstaller le câble flexible d’affichage.


    • Connectez d’abord les deux contacts sur la carte mère.

  • Attention de ne pas glisser sur les contacts avec les connecteurs, car les petites broches pourraient être endommagées. Les connecteurs doivent s’encliqueter très légèrement.

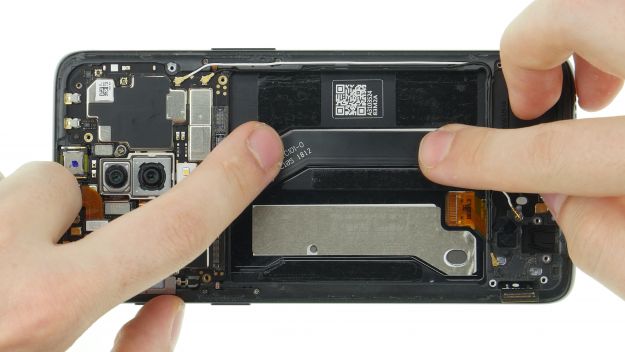

    • Amène ensuite le câble flexible vers le bas dans l’appareil et presse-le légèrement.
    • Colle la bande de caoutchouc sur le bord inférieur du compartiment de la batterie.

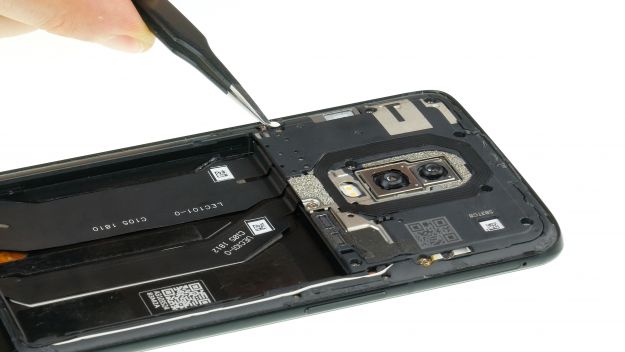

    Étape Suivante pour réparer de l’écran du OnePlus 6e : Installer la couverture supérieure

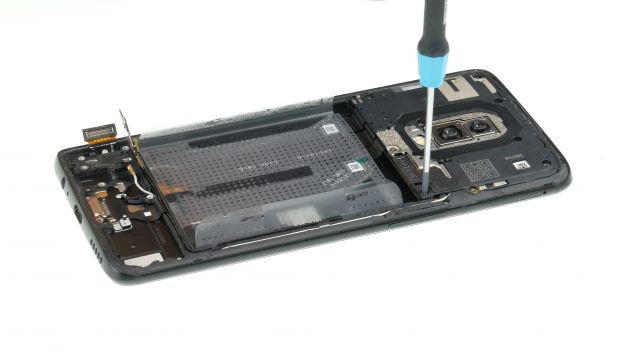

      10 × 3,0 mm Phillips

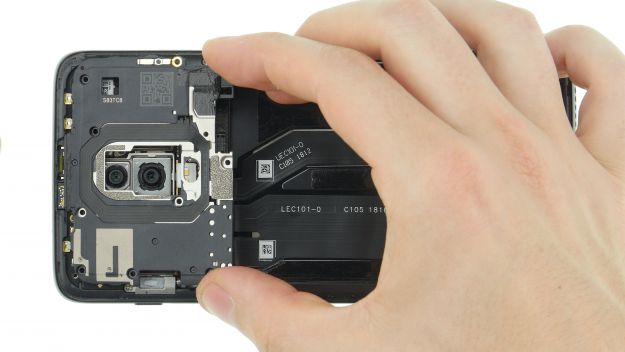

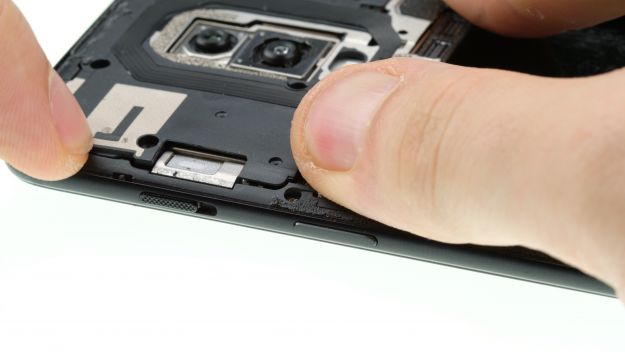

    Le couvercle supérieur est accroché dans le cadre sur plusieurs côtés.


    • Passez le couvercle sur le dessus et appuyez dessus.

  • Assurez-vous que les nez sur les côtés mènent dans le cadre et ne regardent pas au-delà.

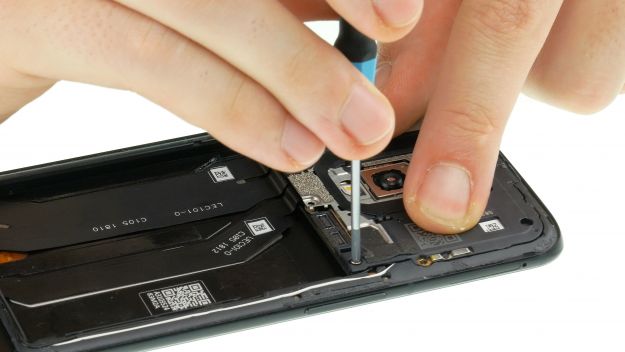

    • Vissez le couvercle avec les vis Phillips.

    Étape Suivante pour réparer de l’écran du OnePlus 6e : Insérer la pile

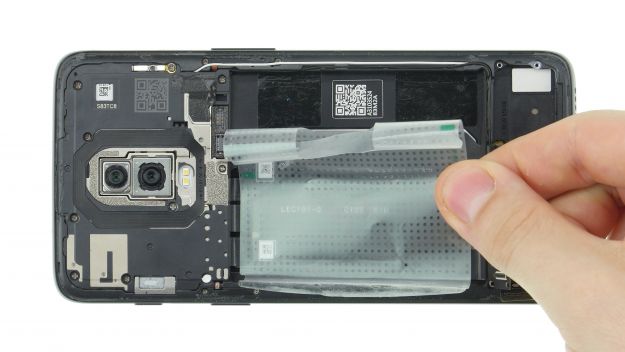

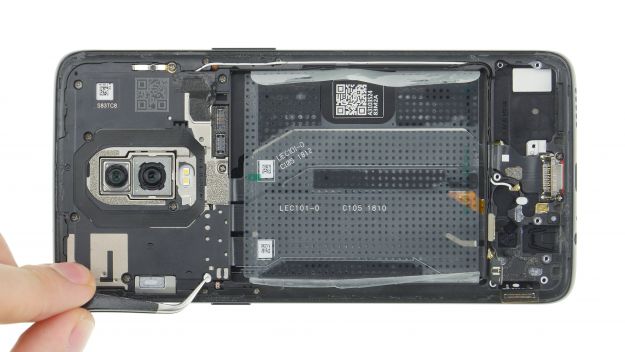

      Collez la feuille transparente avant d’insérer la pile dans l’appareil. Cela facilitera le retrait futur de la batterie.
    • Mettez la batterie à sa place et assurez-vous qu’elle a un peu d’espace de tous les côtés et qu’elle n’est pas pressée contre le cadre ou d’autres composants.
    • Le contact de la batterie doit être directement au-dessus de sa prise sur la carte mère.

    Étape Suivante pour réparer de l’écran du OnePlus 6e : Installer le moteur à vibration





      Mettez le moteur à vibration dans son ouverture.
    • Vérifiez que les contacts sont au bon endroit. Étape Suivante pour réparer de l’écran du OnePlus 6e : Installer le sous-comité



        Connecteur

        Mettez la planche inférieure à sa place. Assurez-vous qu’il est correctement placé partout. Les petites ouvertures de la planche se trouvent directement au-dessus des nez de l’appareil.
      • Mettez la fiche du câble d’affichage sur la carte. L’ouverture ronde facilite le positionnement.

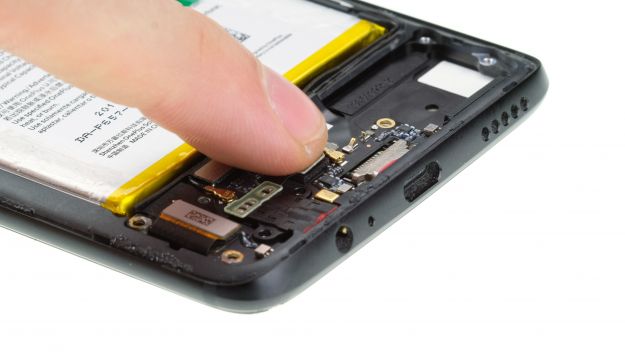

      • Connectez le connecteur de l’écran et le câble à la carte mère.
      • Utilisez une pincette pour connecter les connecteurs d’antenne. Positionnez les fiches directement au-dessus de leur prise et appuyez fermement avec une pince.

    • Vérifiez que les câbles d’antenne sont correctement acheminés.

      • Étape Suivante pour réparer de l’écran du OnePlus 6e : Installez la prise des écouteurs





        Connecteur

      • Mettez la prise des écouteurs à sa place. La broche dorée doit être passée par l’ouverture.
      • Pressez fermement la prise et connectez le connecteur.

      Étape Suivante pour réparer de l’écran du OnePlus 6e : Installer le haut-parleur





        8 × 3,0 mm Phillips

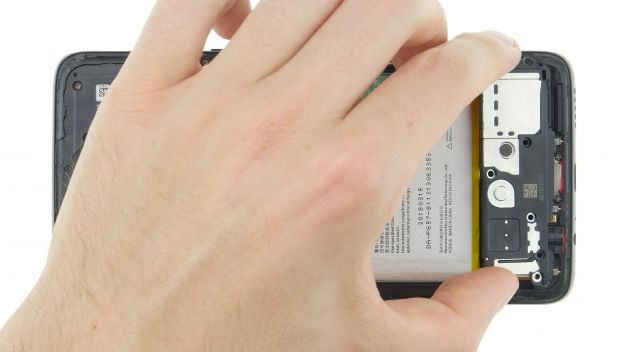

      • Attachez le haut-parleur au bord inférieur et appuyez fermement jusqu’à ce qu’il soit en place.
      • Vissez le haut-parleur avec les vis Phillips.

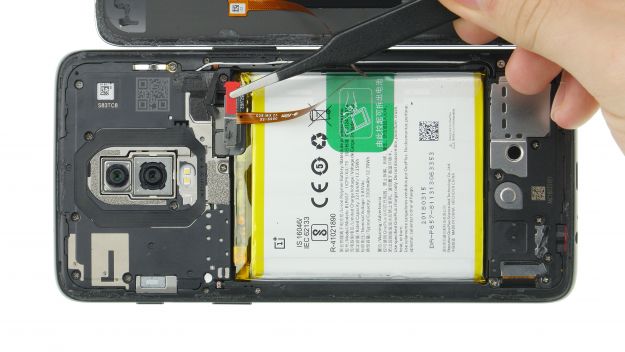

      Étape Suivante pour réparer de l’écran du OnePlus 6e : Brancher la batterie





        Connecteur

      • Connecter la batterie à la carte mère.

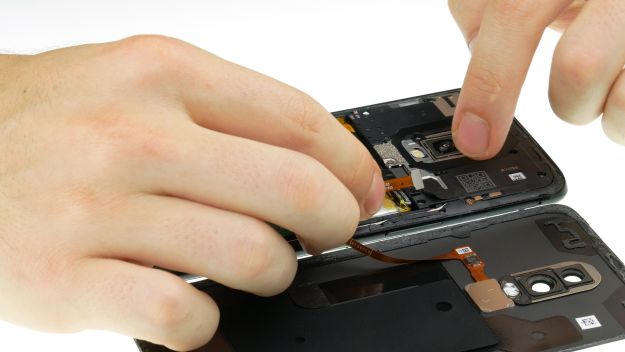

      Étape Suivante pour réparer de l’écran du OnePlus 6e : Connecter le capteur d’empreintes digitales

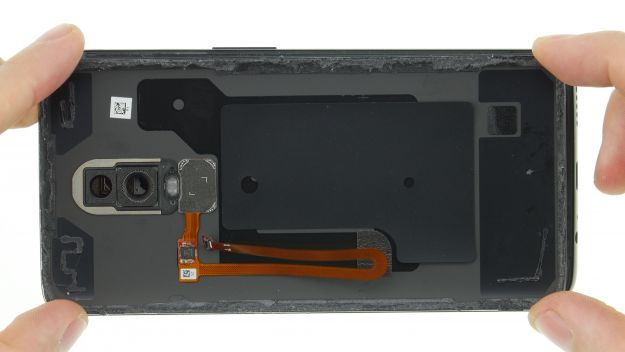

        Connecteur d’empreintes digitales

      • Posez le couvercle arrière à côté de l’appareil.
      • Positionnez le câble du capteur d’empreintes digitales sur le contact de sa carte mère et connectez-le.
      • Posez sur le couvercle avec le morceau de caoutchouc rouge. Remettez la colle noire en place.

      Étape Suivante pour réparer de l’écran du OnePlus 6e : Tester l’appareil

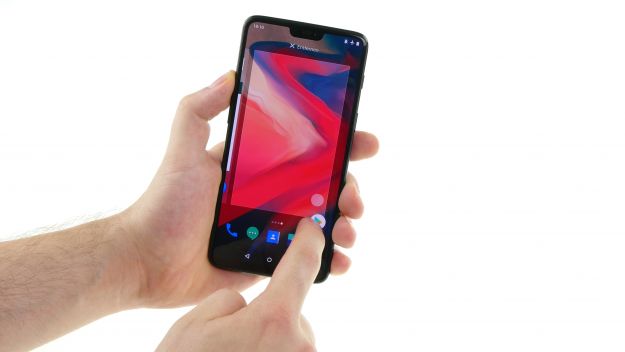

      Avant de refermer définitivement l’appareil, vous devez le tester.

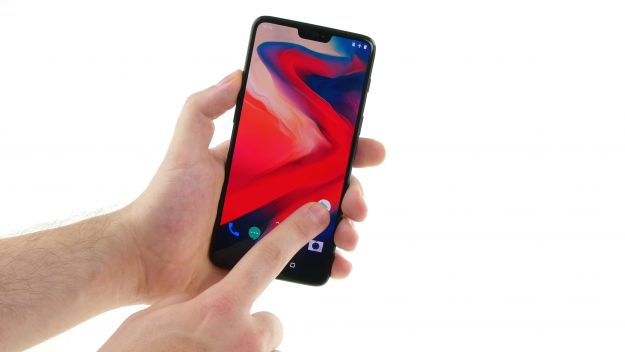

      • Allumez l’appareil et vérifiez d’abord l’écran.

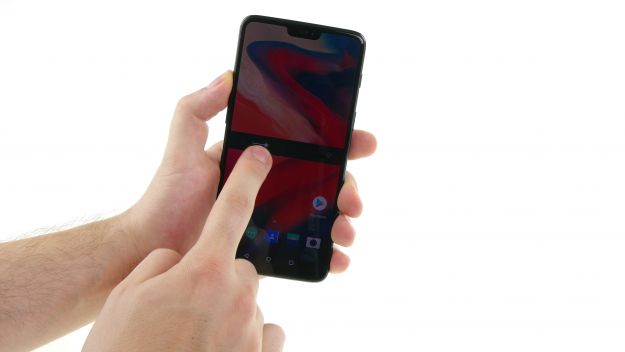

      • Faites glisser une application le long du bord et faites-la zigzaguer sur l’écran pour vous assurer que l’écran tactile répond correctement en tous points.
      • Testez également la luminosité minimale et maximale.

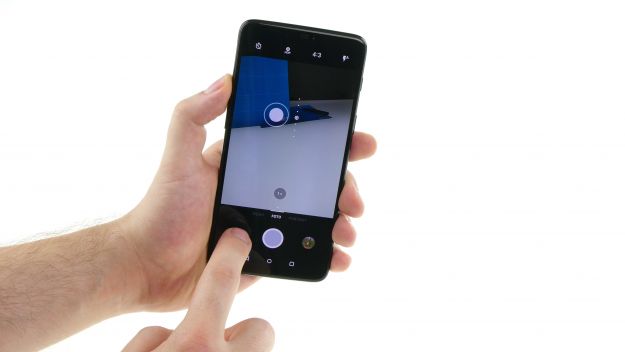

      • Testez les caméras avant et arrière et le flash.
      • Appellez quelqu’un pour tester le microphone et les écouteurs.
      • Mettez le téléphone en sourdine pour tester le moteur à vibration.

      Étape Suivante pour réparer de l’écran du OnePlus 6e : Joindre la couverture arrière




      Vous pouvez réutiliser la colle qui se trouve encore sur le cadre et le dos de la couverture. Veillez à ce qu’elle soit étalée aussi régulièrement que possible et retirez toute colle qui a plissé ou qui dépasse.


      • chauffez à nouveau l’appareil pour ramollir la colle du couvercle arrière.

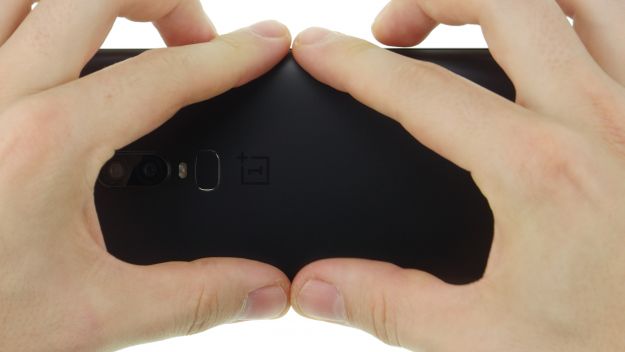

      • Pressez fermement le couvercle arrière sur le cadre de l’appareil.

    • Clamper l’appareil entre quelques livres par exemple et laisser la colle durcir pendant une heure.
