Guide de réparation de l’écran OnePlus 5T

Pour commencer la réparation de votre écran OnePlus 5T

Si vous êtes bloqué ou si vous avez des questions, vous pouvez poster un commentaire. Nous serons heureux de vous aider.

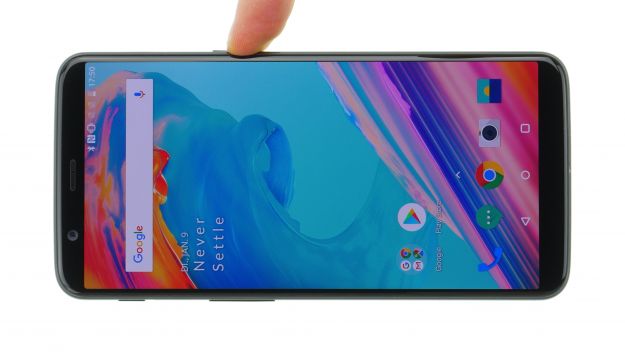

1ère étape pour réparer de l’écran du OnePlus 5T : Éteindre l’appareil




Éteignez complètement votre OnePlus 5T pour le protéger des dommages.

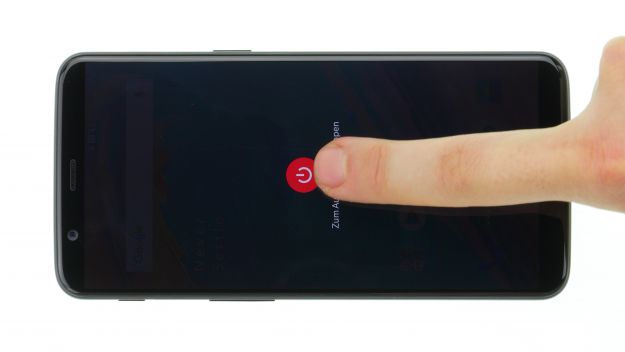

  • Appuyez sur le bouton de veille et maintenez-le enfoncé jusqu’à ce que l’option « Éteindre » apparaisse.
  • Tappez à nouveau pour confirmer.

  • Si votre écran tactile OnePlus 5T ne fonctionne plus, vous pouvez également l’éteindre en appuyant sur le bouton de veille et en le maintenant enfoncé pendant environ 10-15 secondes.

    • Étape Suivante pour réparer de l’écran du OnePlus 5T : Retirer les vis du couvercle arrière





      2 × Torx T2

    Pour ouvrir le OnePlus 5T, vous avez besoin d’un tournevis Torx T2.


    • Démontez les deux vis situées sur le bord inférieur du boîtier. Elles sont situées à droite et à gauche du port USB.
    • Placez les vis sur un des champs du pad magnétique ou de la boîte de triage.

    Étape Suivante pour réparer de l’écran du OnePlus 5T : Retirer le plateau de la carte SIM

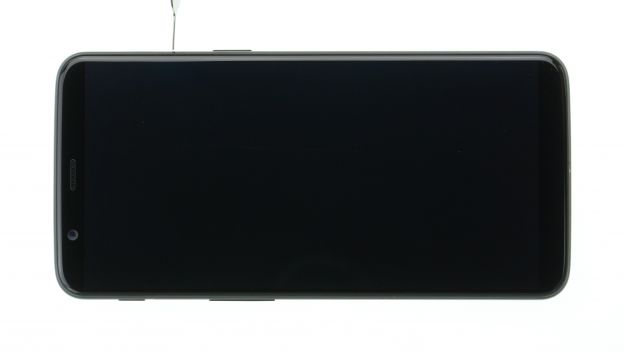

    Retirez le support de la carte SIM à l’aide d’un outil SIM ou d’un trombone. Poussez l’outil dans le petit trou du plateau de la carte SIM et retirez-le.

    Étape Suivante pour réparer de l’écran du OnePlus 5T : Retirez la couverture arrière




    Le OnePlus 5T se compose d’une couverture arrière et d’une unité d’affichage. Toute l’électronique et l’écran sont installés dans l’unité d’affichage. Le couvercle arrière est conçu comme un boîtier.

  • Évitez les rayures sur le OnePlus 5T en le plaçant sur une surface douce et propre.

    • Poussez le cadre de la coque arrière avec la pointe d’un plectre et poussez le plectre dans l’espace qui en résulte. Il est préférable de prendre un plectre en plastique dur avec un bouchon. Celui-ci ne doit pas glisser trop loin dans l’appareil et endommager les composants à l’intérieur.

  • Une ventouse peut vous aider à soulever l’écran. Fixez-la au bas de l’écran et tirez légèrement en faisant glisser le pic entre l’écran et le cadre. Vous pouvez tourner un peu l’aiguille pour faire levier sur l’écran. Le dispositif n’est pas collé, mais clippé. Utilisez le plectre pour libérer les clips un par un. Lorsque tous les clips sont libérés, vous pouvez soulever le couvercle arrière. Les clips du bord supérieur se détachent en dernier.

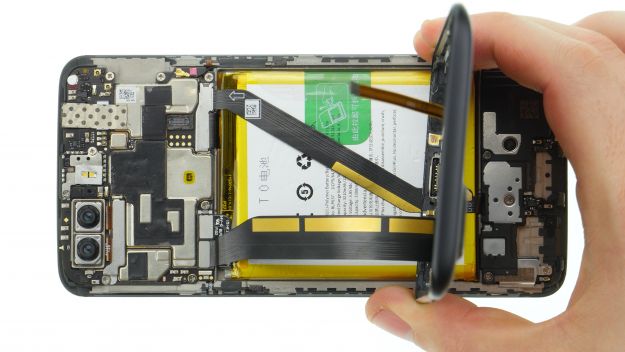

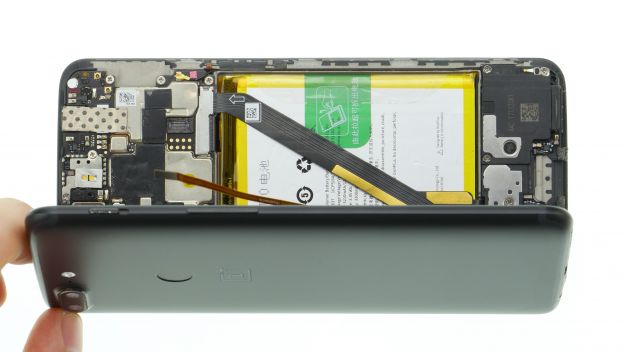

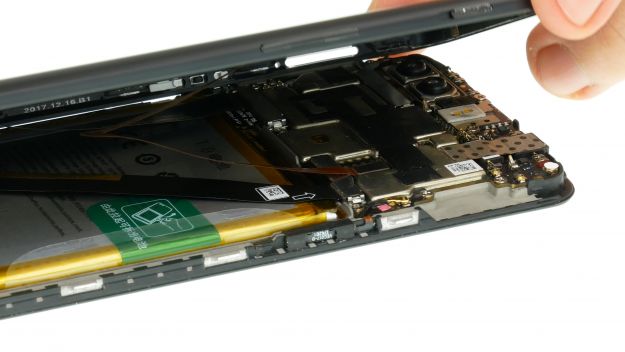

  • La coque arrière est toujours reliée par deux câbles flexibles sensibles. Soulevez le couvercle arrière et tenez-le pour éviter d’endommager les câbles.

    • Étape Suivante pour réparer de l’écran du OnePlus 5T : Débranchez le capteur d’empreintes digitales





      Connecteur d’empreintes digitales

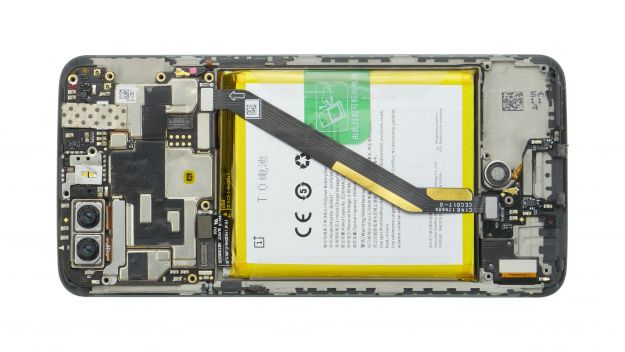

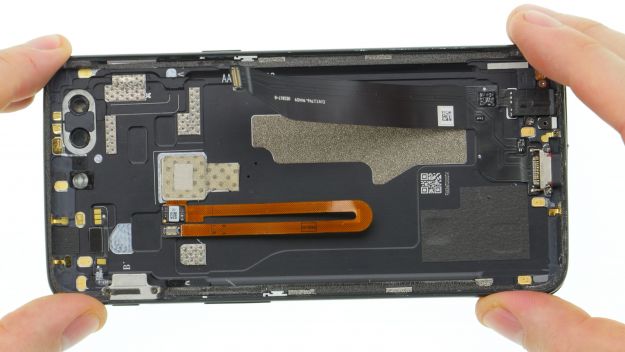

    • Retournez l’appareil et posez-le sur l’écran.

    • Déconnectez maintenant le connecteur du capteur d’empreintes digitales avec un spudger en plastique.

    Étape Suivante pour réparer de l’écran du OnePlus 5T : Débranchez la batterie





      Connecteur de batterie

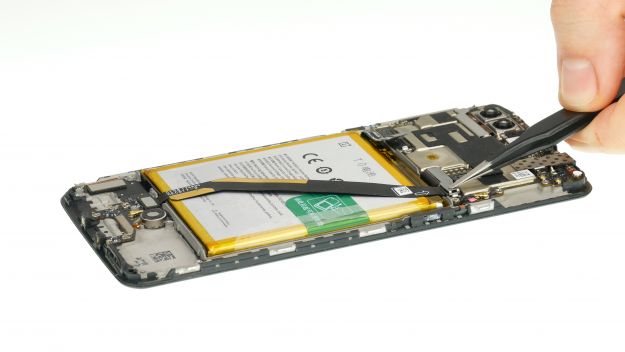

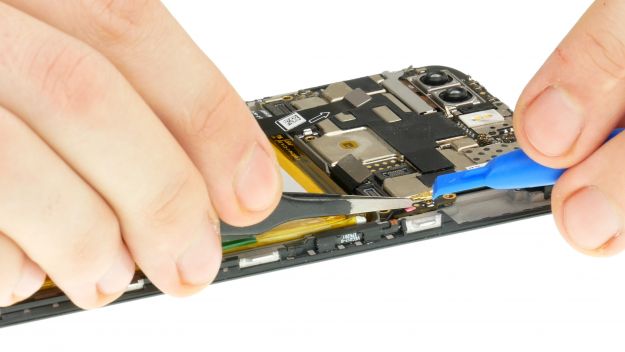

    • Enlevez le couvercle du connecteur de la batterie avec une pincette ESD.

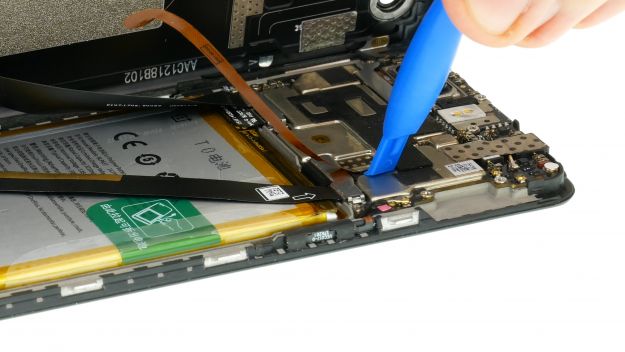

    • Déconnectez maintenant la batterie avec un spudger en plastique.

  • En général, vous devez déconnecter la batterie dès que possible pour éviter les courts-circuits.

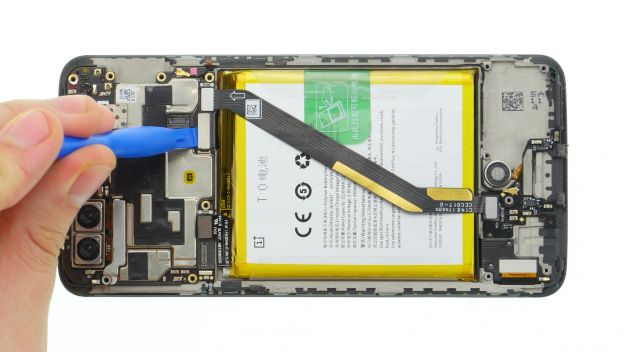

    • Étape Suivante pour réparer de l’écran du OnePlus 5T : Déconnecter le câble USB/audio





      Connecteur USB/audio flex

    • Déconnectez le connecteur du câble USB/audio flexible de la carte mère.

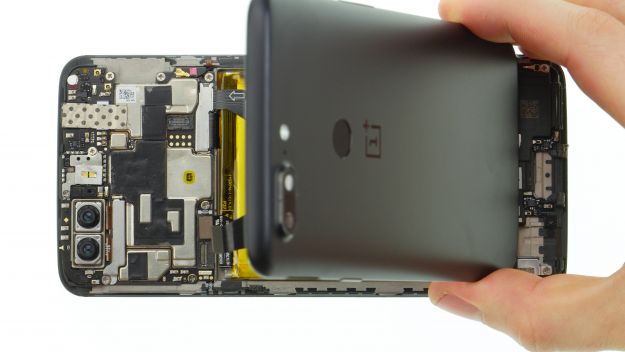

    • Maintenant vous pouvez mettre le couvercle arrière de côté.

    Étape Suivante pour réparer de l’écran du OnePlus 5T : Supprimer l’orateur





      6 × 2,3 mm Phillips

      Retirer les 6 vis Phillips du haut-parleur.
    • Maintenant vous pouvez le retirer de l’appareil.

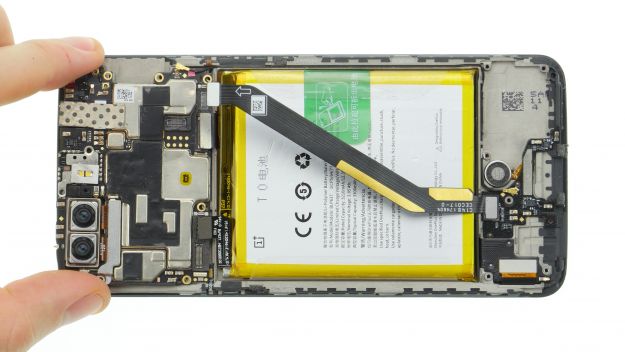

    Étape Suivante pour réparer de l’écran du OnePlus 5T : Supprimer la carte mère





      Connecteur 9 × 2,3 mm Phillips

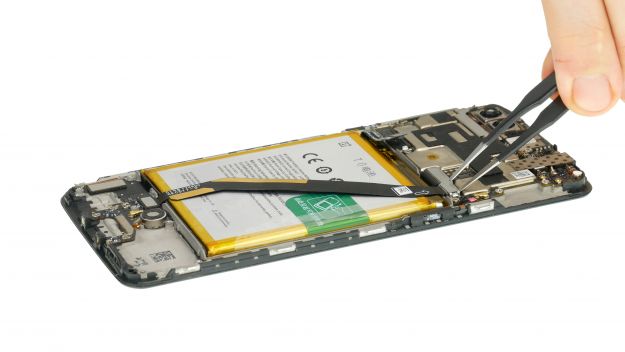

    • Enlevez d’abord le couvercle du câble flexible et déconnectez le connecteur.
    • Desserrer ensuite les 9 vis Phillips qui fixent la carte mère.

  • Une des vis est couverte par un indicateur d’humidité blanc. Retirez avec une pince à épiler et la mettre de côté. Vous pouvez le remettre plus tard.


    • Déconnectez alors les connecteurs de la carte mère.

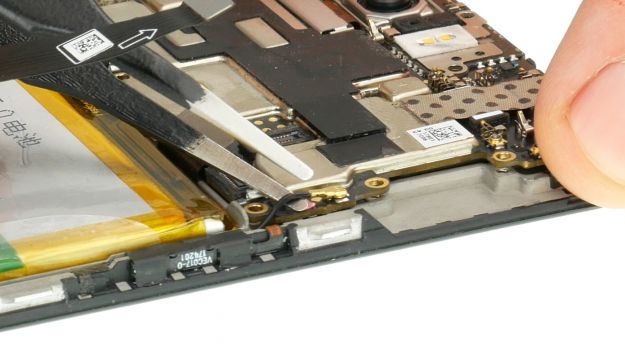

    • Vous pouvez retirer le connecteur d’antenne de la carte mère en tournant légèrement la pincette.
    • Courbez légèrement tous les câbles sur le côté pour faciliter le retrait de la carte mère.
    • Maintenant vous pouvez retirer soigneusement la carte de l’appareil.

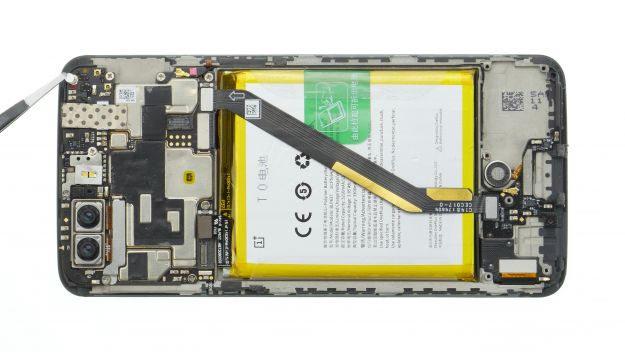

    Étape Suivante pour réparer de l’écran du OnePlus 5T : Enlever le câble flexible





      Connecteur

    • Déconnectez le câble flexible et retirez-le de l’appareil.

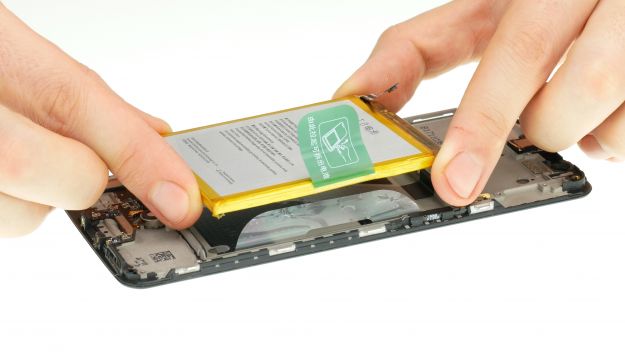

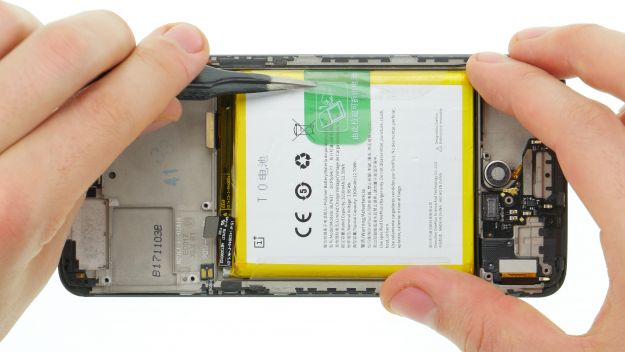

    Étape Suivante pour réparer de l’écran du OnePlus 5T : Enlever la batterie





      Décollez les deux languettes adhésives transparentes des deux côtés de la batterie.

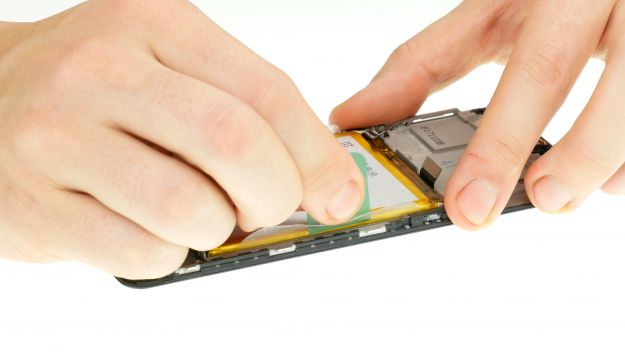

    • Maintenant, tirez sur la languette verte jusqu’à ce que la batterie sorte. Tirez doucement pour que la languette ne se déchire pas.

  • Attention de ne pas plier la batterie. La pile n’est pas très collante, mais si l’adhésif est trop fort, vous pouvez chauffer l’appareil par le côté de l’écran.

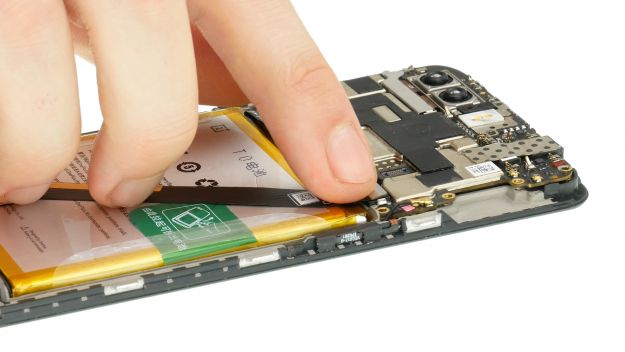

    • Étape Suivante pour réparer de l’écran du OnePlus 5T : Supprimer le sous-carton





      Connecteur

    • Déconnectez le connecteur d’antenne de la sous-commission.
    • La sous-couche est légèrement collée. Vous pouvez chauffer la colle pour la décoller plus facilement.

    • Décollez la sous-cartonnette progressivement avec un outil plat. Faites attention, le câble est très sensible.

  • S’assurer que la colle reste sur la face inférieure de la planche. Si elle reste dans l’appareil, l’enlever avec une pincette et le rattacher à la sous-cadre.

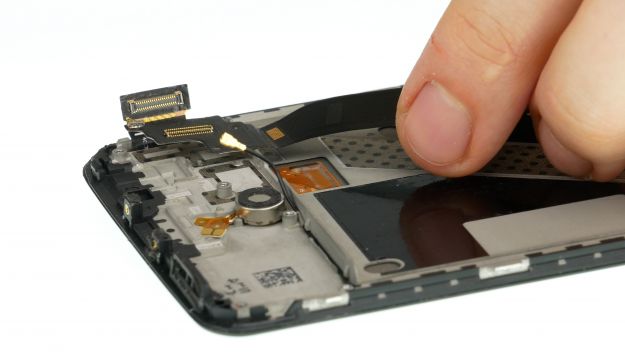

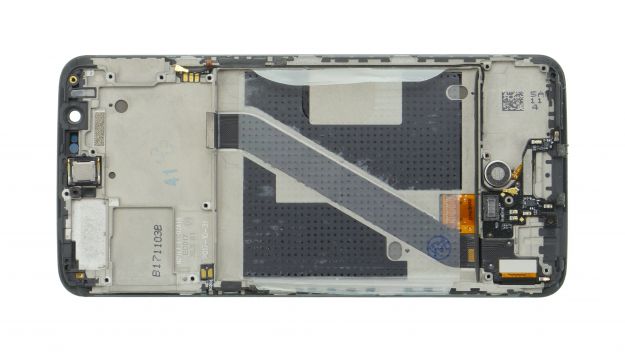

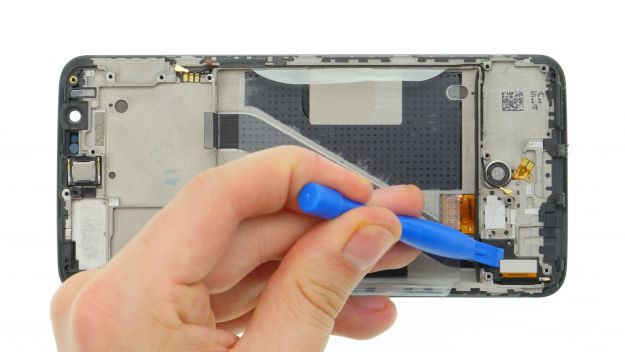

    • Étape Suivante pour réparer de l’écran du OnePlus 5T : Supprimer le flex d’affichage





      Connecteur

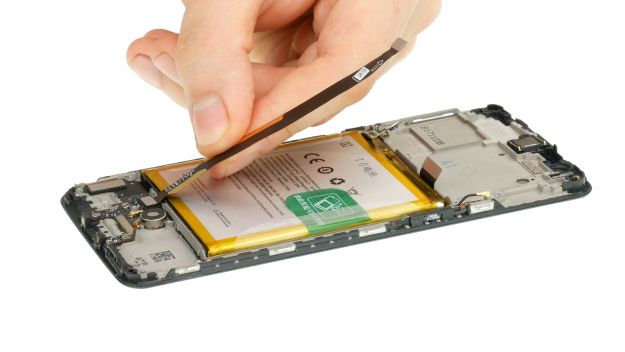

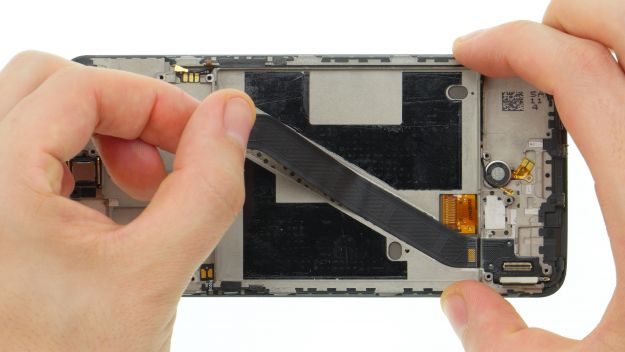

    • Déconnectez maintenant le câble flexible de l’écran.

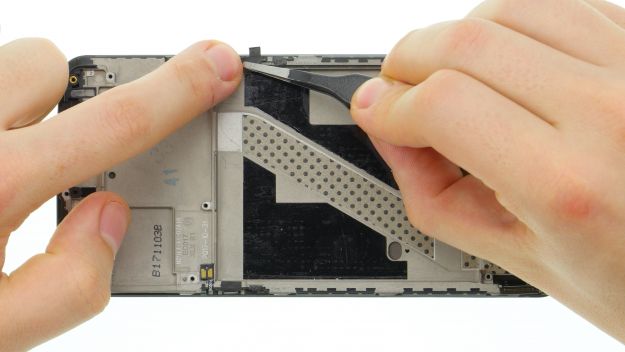

    • Enlevez ensuite l’entretoise en caoutchouc à l’intérieur du compartiment de la batterie.

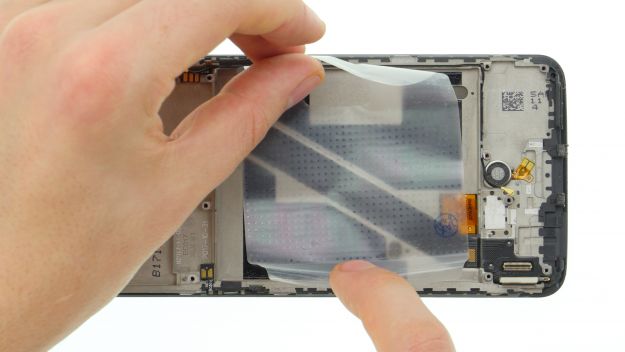

    • Enlevez soigneusement la feuille adhésive transparente de la batterie de l’appareil. Vous pouvez remettre la feuille dans le nouvel écran plus tard.
    • Chauffez le câble flexible et tirez-le avec précaution.

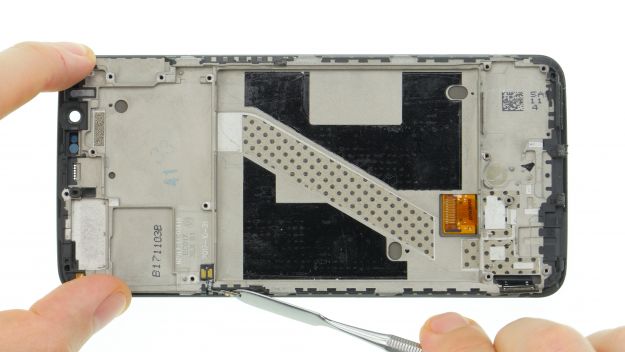

    • En bas, vous pouvez utiliser une spatule en acier pour desserrer le câble.

    Étape Suivante pour réparer de l’écran du OnePlus 5T : Enlever le moteur à vibration

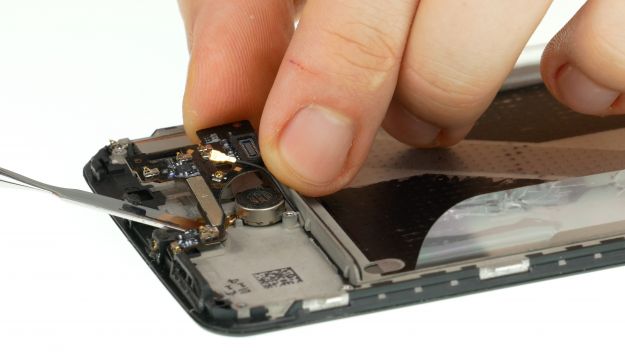

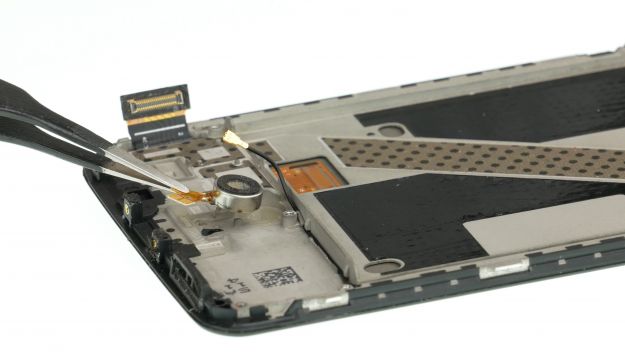

    • Le moteur à vibration est légèrement collé. Si nécessaire, chauffez-le pour décoller la colle.

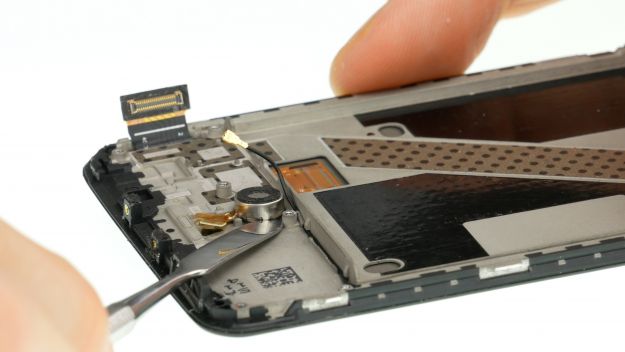

    • Utilisez une spatule pour décoller le câble flexible du vibrateur avec précaution, puis retirez-le de sa prise.
    • Sortez le moteur à vibration de l’appareil.

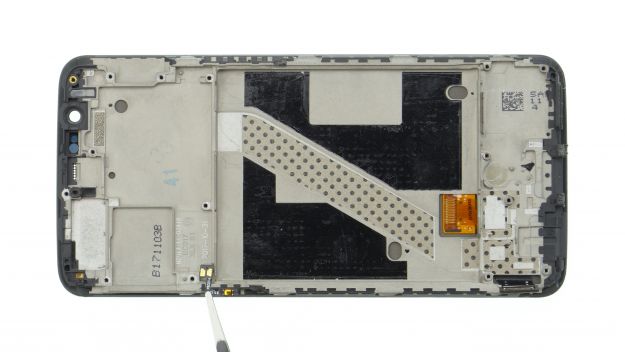

    Étape Suivante pour réparer de l’écran du OnePlus 5T : Enlever l’écouteur

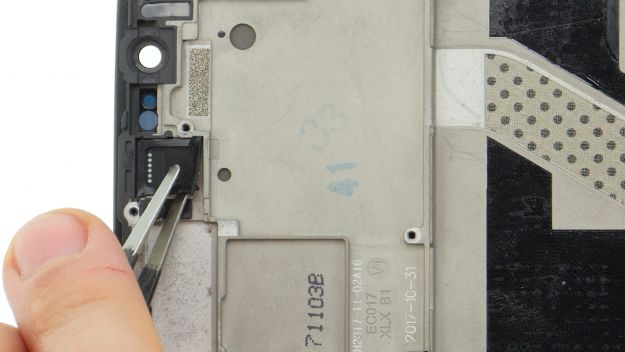

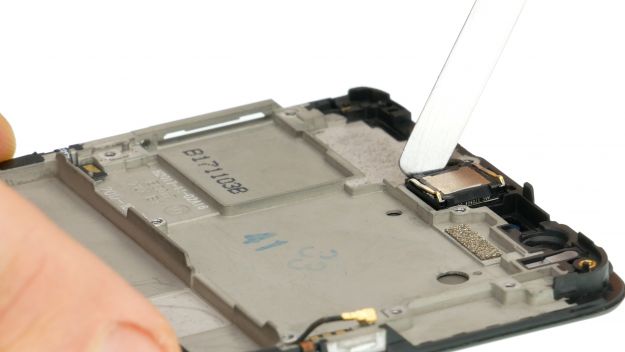

      Extrayez l’écouteur de sa prise avec un outil plat et retirez-le de l’appareil.

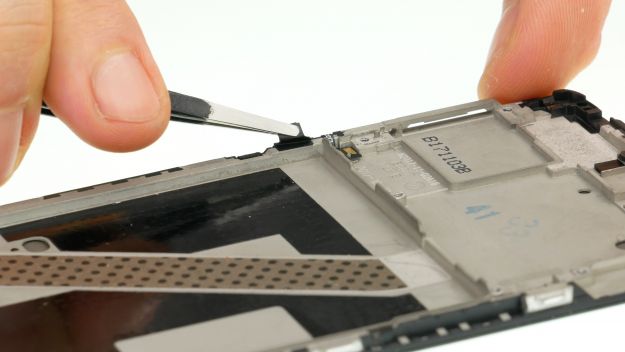

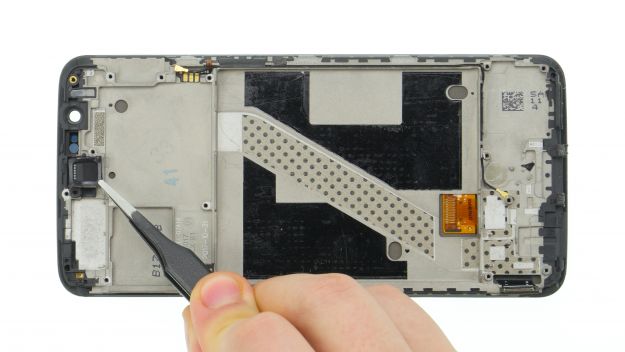

    • Utilisez une pincette pour retirer la grille de l’appareil.

    Étape Suivante pour réparer de l’écran du OnePlus 5T : Enlever l’antenne coaxiale





    • Enlevez la bande adhésive qui colle le câble d’antenne au cadre.

    • Maintenant, tirez le câble d’antenne hors de son guide et mettez-le de côté.

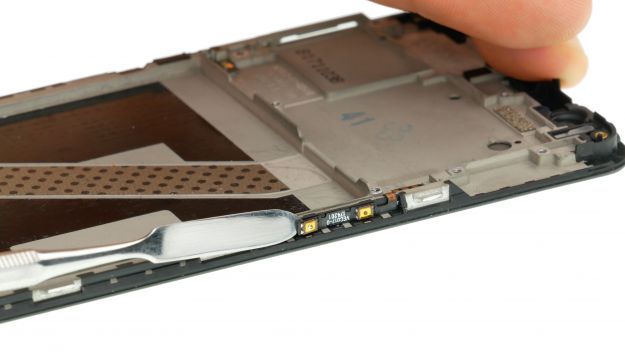

    Étape Suivante pour réparer de l’écran du OnePlus 5T : Supprimer les boutons de volume/veille

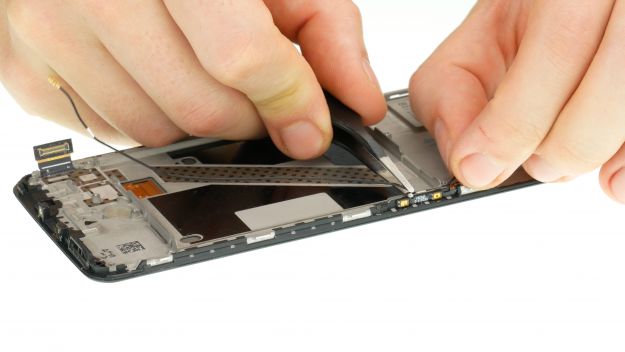

    • Desserrer les touches de volume avec une spatule.
    • Vous devrez peut-être chauffer la colle.
    • Enlever également le câble flexible collé avec la spatule et sortir les touches de l’appareil.

    Faites maintenant la même chose de l’autre côté pour le bouton de veille.

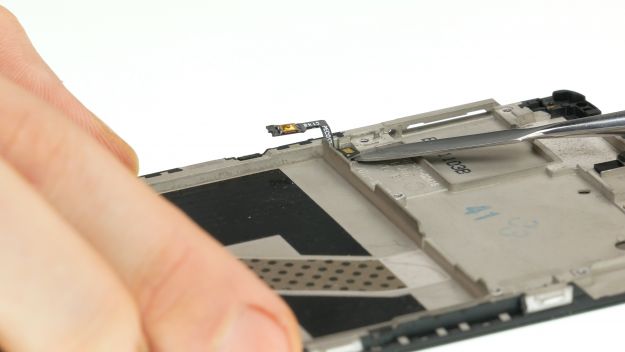

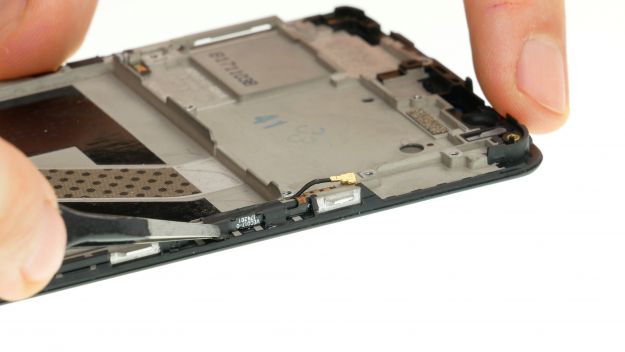

    • Enlevez d’abord le ruban adhésif sur le bouton.
    • Chauffez le bouton et retirez-le du boîtier.
    • Desserrer également le câble flexible collé.

    Les bons outils pour votre réparation

    Étape Suivante pour réparer de l’écran du OnePlus 5T : Préparer l’affichage

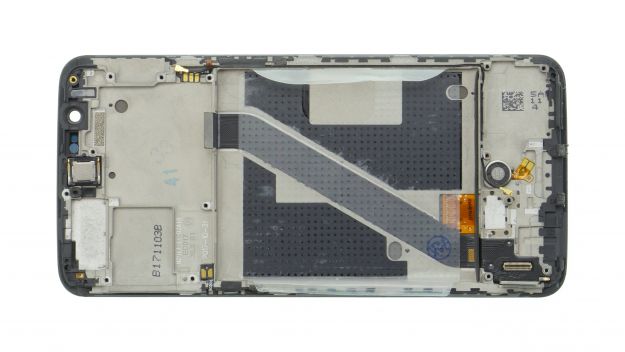

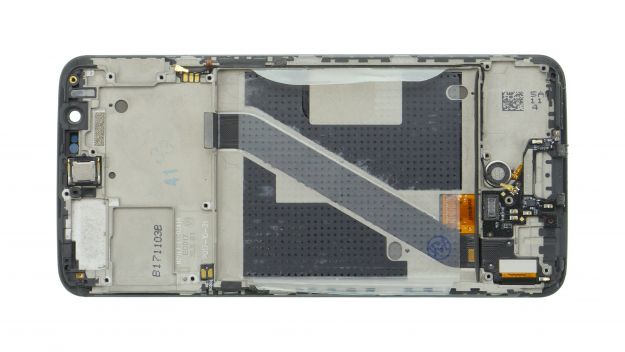

    Vérifiez que votre pièce de rechange ne présente pas de dommages visibles avant l’installation. Si quelque chose ne va pas, vous ne devez pas l’installer, mais la retourner à votre vendeur.


    • Si tout est en ordre, vérifiez si vous devez prendre des petites pièces comme des guides en plastique ou des entretoises de l’ancien écran.
    • Si c’est le cas, retirez les pièces de l’ancien écran et insérez-les dans le nouveau.
    • Enlevez également tous les films de protection de la pièce de rechange.

    Étape Suivante pour réparer de l’écran du OnePlus 5T : Insérer les boutons de volume/veille





      Mettez le bouton d’attente à sa place.
    • Appuyez dessus pour le faire coller.
    • Appuyez également sur le câble flexible du cadre.
    • Puis remettez le ruban adhésif sur le bouton.

    Procédez maintenant de la même manière de l’autre côté pour les touches de volume.

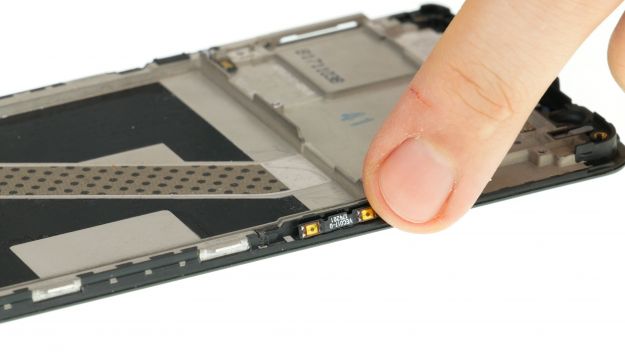

    • Mettez la touche de volume à sa place.
    • Appuyez dessus pour la faire adhérer.
    • Appuyez également sur le câble flexible vers le boîtier.

    Étape Suivante pour réparer de l’écran du OnePlus 5T : Insérer l’antenne coaxiale





      Insérez le câble de l’antenne dans son guide.
    • Attachez ensuite le ruban adhésif noir sur le câble de l’antenne.

    Étape Suivante pour réparer de l’écran du OnePlus 5T : Insérer l’oreillette





      Placez la grille et l’écouteur dans son ouverture et appuyez dessus pour le faire adhérer.

    Étape Suivante pour réparer de l’écran du OnePlus 5T : Insérer le moteur à vibration





      Placez le moteur à vibration dans son ouverture et enfoncez-le.
    • Pressez ensuite le câble flexible sur le boîtier.

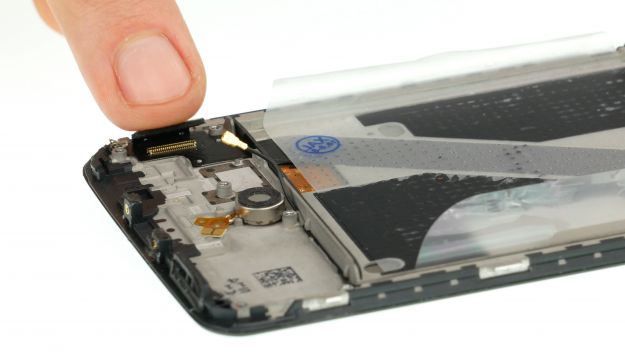

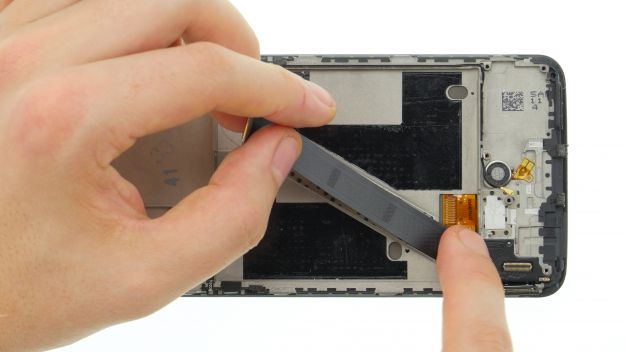

    Étape Suivante pour réparer de l’écran du OnePlus 5T : Insérer le câble flexible d’affichage





      Connecteur

    • Positionnez le câble flexible au bas de l’appareil et appuyez légèrement partout.

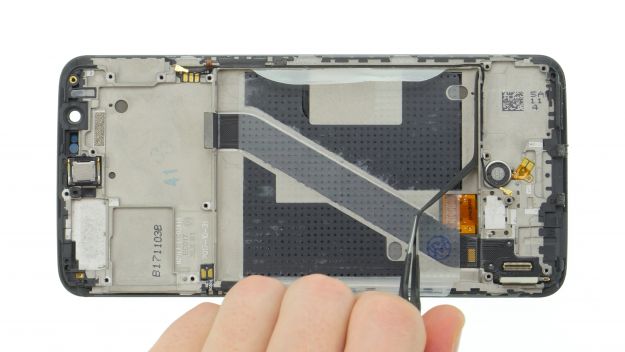

    • Appliquez le film adhésif pour la batterie sur le câble flexible et appuyez dessus.
    • Réinsérez l’entretoise en caoutchouc.
    • Connectez le connecteur du câble flexible avec vos doigts. Veillez à ne pas plier les broches sensibles. Le connecteur doit s’enclencher en place.

    Étape Suivante pour réparer de l’écran du OnePlus 5T : Insérer le sous-plancher





      Connecteur

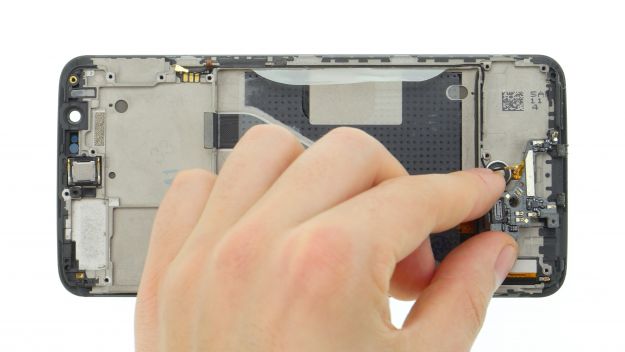

    • Mettez la sous-plaque dans l’appareil et appuyez dessus pour la faire adhérer.
    • Positionnez le connecteur de l’antenne sur son connecteur sur la plaque et appuyez dessus fermement.

    Étape Suivante pour réparer de l’écran du OnePlus 5T : Insérer la pile

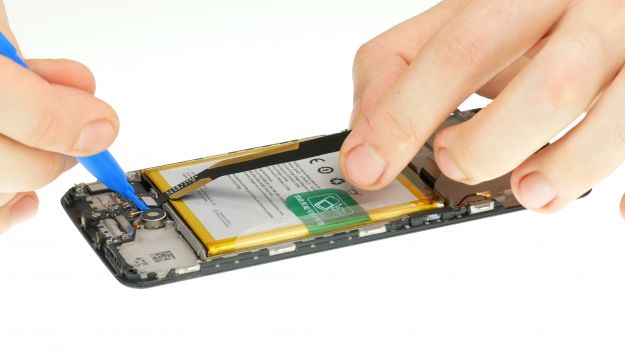

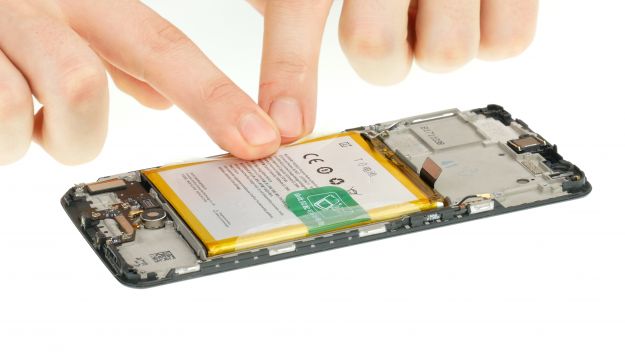

    • Mettez la pile dans l’appareil.
    • Puis appuyez sur toutes les languettes adhésives pour faire adhérer la pile.

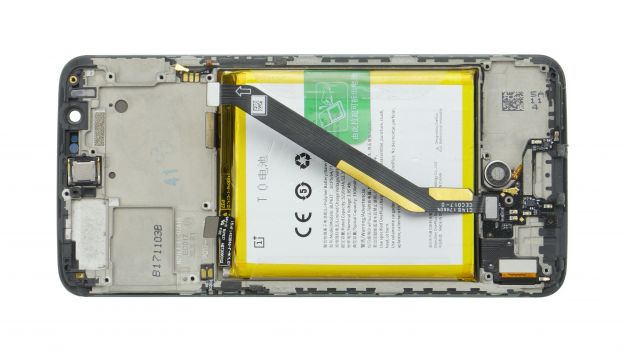

    Étape Suivante pour réparer de l’écran du OnePlus 5T : Insérer le câble flexible





    • Positionner la fiche du câble flexible et la connecter.

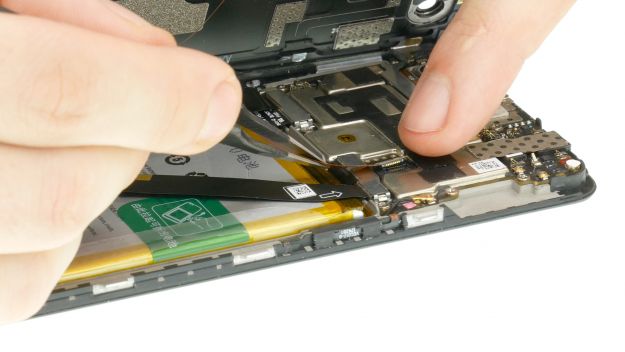

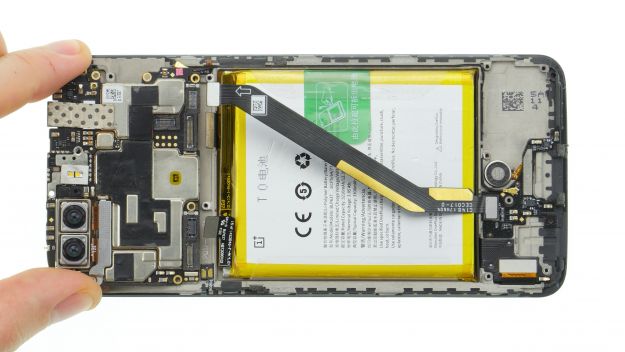

    Étape Suivante pour réparer de l’écran du OnePlus 5T : Insérer la carte mère





      9 × 2,3 mm Phillips Connecteur

      Premièrement, pliez tous les connecteurs pour qu’ils ne restent pas coincés sous la carte.
    • Mettez la carte mère dans l’appareil et appuyez légèrement dessus.
    • Positionnez la fiche du câble d’antenne et appuyez légèrement dessus pour sentir un léger claquement.
    • Branchez le connecteur du câble flexible sur la carte mère.
    • Branchez le gros connecteur sur la carte mère.
    • Vissez les 9 vis de la carte mère.

  • Vous pouvez également remettre l’indicateur d’humidité.

  • Attention de ne pas glisser avec les connecteurs, car les petites broches pourraient être endommagées. Vous devriez sentir les connecteurs s’enclencher avec un léger déclic.

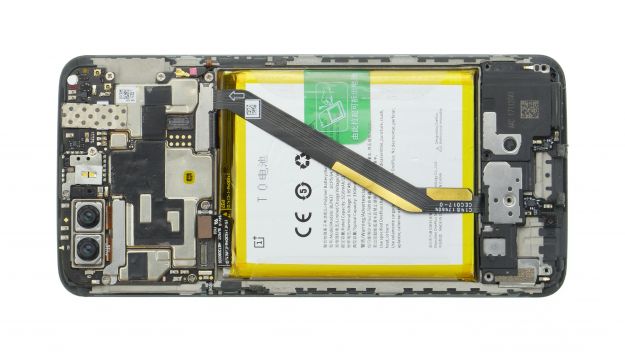

    Étape Suivante pour réparer de l’écran du OnePlus 5T : Insérer l’orateur





      6 × 2,3 mm Phillips

      Mettez le haut-parleur à sa place.
    • Serrez les 6 vis de l’unité de haut-parleur.

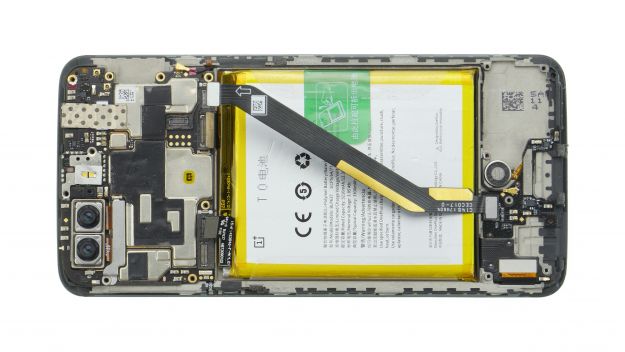

    Étape Suivante pour réparer de l’écran du OnePlus 5T : Connexion USB/audio flex





      Connecteur

    • Connecter le câble USB/audio flexible à la carte mère.

    Étape Suivante pour réparer de l’écran du OnePlus 5T : Brancher la batterie





      Connecteur

    • Reconnectez maintenant la batterie.
    • Remettez le couvercle sur la batterie et les connecteurs USB/Audio Flex.

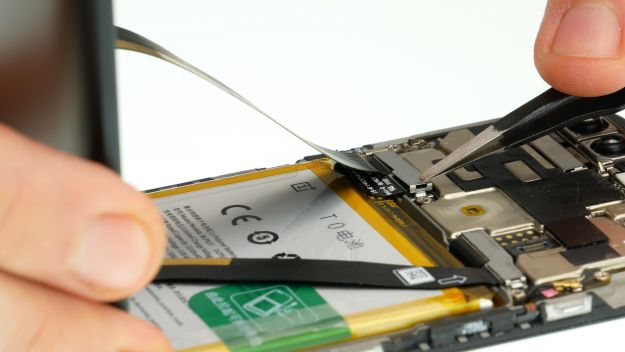

    Étape Suivante pour réparer de l’écran du OnePlus 5T : Connecter le capteur d’empreintes digitales





      Connecteur

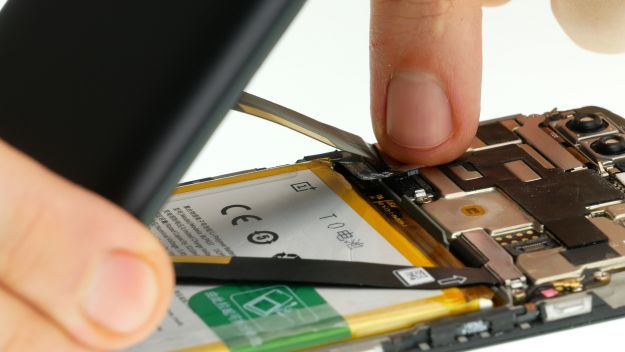

    • Positionnez le bouchon avec une pince à épiler.
    • Pressez le bouchon avec vos doigts.

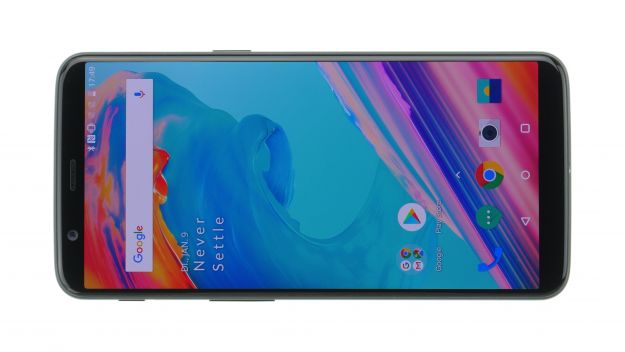

    Étape Suivante pour réparer de l’écran du OnePlus 5T : Tester l’appareil

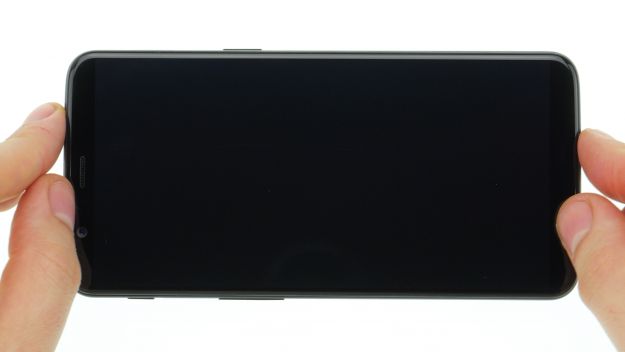

  • Tester l’appareil avant de le refermer.


    • Vérifier la luminosité minimale et maximale de l’écran et vérifier les erreurs de pixels.

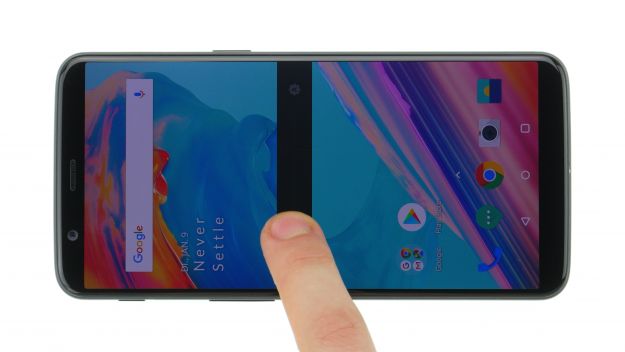

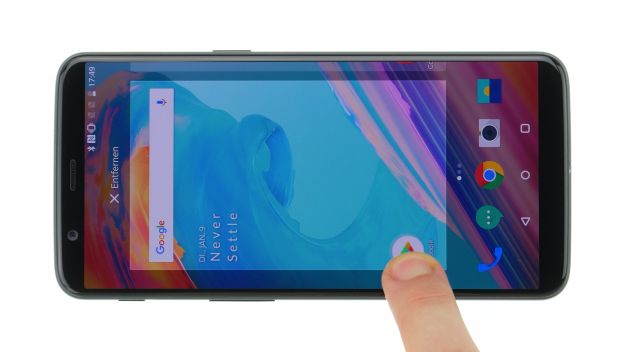

    • Faites glisser une application sur l’écran en zigzag. Si elle suit votre doigt et ne saute pas, la fonction tactile fonctionne.
    • Tester également d’autres fonctions, comme les caméras, le haut-parleur et l’écouteur, en utilisant une application d’enregistrement par exemple.

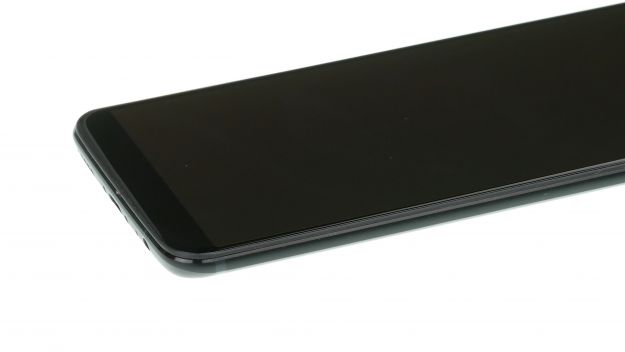

    Étape Suivante pour réparer de l’écran du OnePlus 5T : Joindre la couverture arrière

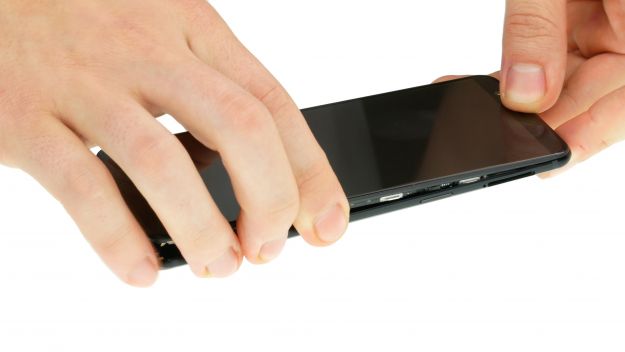

    • Prenez maintenant l’appareil dans vos mains et repoussez l’unité d’affichage dans la couverture arrière.
    • Attachez d’abord le bord supérieur. La couverture arrière a trois clips à cet endroit.

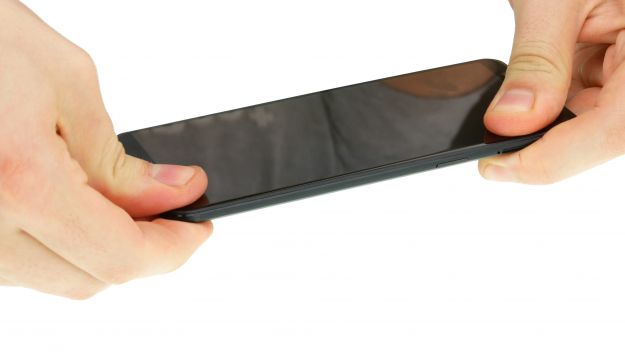

    • Clipser l’appareil ensemble demande un peu de force. Il est préférable de saisir l’appareil avec les deux mains et de le serrer avec les doigts.

      Étape Suivante pour réparer de l’écran du OnePlus 5T : Insérer le plateau de la carte SIM





      • Insérez les cartes SIM/SD et faites glisser le plateau dans l’appareil.

      Étape Suivante pour réparer de l’écran du OnePlus 5T : Fixer les vis du couvercle arrière





        2 × Torx T2

      • Vissez les deux vis à gauche et à droite du port USB.
