Guide de réparation de l’écran OnePlus 5

Guide de réparation de l’écran OnePlus 5

Guide de réparation de l’écran OnePlus 5

Démarrage de la réparation de votre OnePlus 5

Si vous êtes bloqué ou si vous avez des questions, vous pouvez poster un commentaire. Nous serons heureux de vous aider.

1ère étape pour réparer de l’écran du OnePlus 5 : Éteindre l’appareil




Éteignez complètement votre OnePlus 5 pour le protéger des dommages.


  • Appuyez et maintenez le bouton de veille jusqu’à ce que l’option « Éteindre » apparaisse.
  • Appuyez à nouveau pour confirmer.
  • Si votre écran tactile OnePlus 5 ne fonctionne plus, vous pouvez également l’éteindre en appuyant et en maintenant le bouton de veille pendant environ 10-15 secondes.

Étape Suivante pour réparer de l’écran du OnePlus 5 : Retrait des vis de fixation du boîtier





    2 × 2,5 mm Torx T1

Pour ouvrir le OnePlus 5, vous avez besoin d’un tournevis Torx T1. Vous pouvez également utiliser un tournevis pentalobe, bien qu’il ne s’adapte pas bien.


  • Enlevez les deux vis sur le bord inférieur du boîtier. Elles sont situées à droite et à gauche du port USB et de la prise audio.
  • Placez les vis sur un champ commun du tapis magnétique ou de la boîte de triage.

Étape Suivante pour réparer de l’écran du OnePlus 5 : Retirer le plateau de la carte SIM




Retirez le support de la carte SIM à l’aide d’un outil SIM ou d’un trombone. Poussez l’outil dans le petit trou du plateau de la carte SIM et retirez-le.

Étape Suivante pour réparer de l’écran du OnePlus 5 : Retirez la couverture arrière




  • Le OnePlus 5 se compose d’une couverture arrière et d’une unité d’affichage. Toute l’électronique et l’écran sont installés dans l’unité d’affichage. La couverture arrière est conçue comme un boîtier.
  • Évitez les rayures sur le OnePlus 5 en le plaçant sur une surface douce et propre.
  • Pour soulever le couvercle arrière, vous avez besoin d’une ventouse, d’un outil d’ouverture plat (comme l’iPlastix) et d’un pic. Si l’écran est très fissuré, recouvrez le d’une bande de ruban adhésif d’emballage afin que la ventouse puisse se coller.

    • Attachez la ventouse sur le bouton d’accueil. Tirez sur la ventouse, puis glissez l’iPlastix ou un pic en plastique entre l’écran et le panneau arrière.
    • Un petit espace devrait apparaître. Un petit espace devrait apparaître. Ici, vous pouvez insérer le pic. Il est préférable d’utiliser un pic en plastique dur avec un bouchon, afin qu’il ne glisse pas trop loin dans l’appareil.
    • Faites maintenant glisser le pic autour du cadre entier. Vous pouvez tourner un peu le pic pour faire levier sur l’écran. Le dispositif n’est pas collé, mais clippé. Utilisez le plectre pour libérer les clips un par un. Lorsque tous les clips sont libérés, vous pouvez soulever le couvercle arrière. Les clips du bord supérieur se détachent en dernier.
    • La coque arrière est toujours reliée par un câble flexible sensible. Soulevez la coque arrière et tenez-la pour éviter d’endommager le câble.

    Étape Suivante pour réparer de l’écran du OnePlus 5 : Débranchez les connecteurs





      1 × 2,3 mm Phillips Connecteur de batterie Connecteur de port USB

    Les connecteurs de la batterie et du couvercle arrière se trouvent sous un support.


    • Enlevez la vis du support et retirez le support. Il est verrouillé aux deux extrémités.
    • Débranchez d’abord la batterie pour éviter les courts-circuits. Débranchez le connecteur de la batterie avec un outil en plastique.
    • Déconnectez ensuite le deuxième connecteur. Il relie le port USB à la carte mère.

    Étape Suivante pour réparer de l’écran du OnePlus 5 : Supprimer l’orateur





      6 × 2,3 mm Phillips

      Retirer les 6 vis Phillips du haut-parleur.
    • Puis extraire le haut-parleur avec un outil plat.
    • Maintenant vous pouvez le retirer de l’appareil.

    Étape Suivante pour réparer de l’écran du OnePlus 5 : Supprimer la carte mère





      7 × 2,3 mm Phillips Connecteur

    • Déconnectez d’abord tous les connecteurs de la carte mère.
    • Déconnectez le connecteur de l’antenne en tournant légèrement la pince.
    • Déconnectez le connecteur du gros câble flexible de la carte mère.
    • Déconnectez la petite fiche coaxiale de l’antenne WiFi à côté de la caméra.
    • Démontez les 7 vis Phillips de la carte mère. L’une des vis est munie d’un autocollant indicateur d’humidité. Vous pouvez retirer cet autocollant et le réutiliser plus tard ou le jeter.
    • Débranchez le câble flexible qui passe sur la batterie.
    • Le câble de l’antenne est fixé sur la carte mère. Libérez le câble d’antenne du support.
    • Courbez tous les câbles sur le côté afin de pouvoir retirer facilement la carte mère.
    • Maintenant vous pouvez retirer la carte mère de l’appareil.

    Étape Suivante pour réparer de l’écran du OnePlus 5 : Retirez la batterie





      Décollez les deux languettes adhésives transparentes des deux côtés de la batterie.
    • Maintenant, tirez sur la languette verte jusqu’à ce que la batterie sorte. Tirez doucement pour que la languette ne se déchire pas.

  • Attention de ne pas plier la batterie. La pile n’est pas très collante, mais si l’adhésif est trop fort, vous pouvez chauffer l’appareil par le côté de l’écran.
  • Étape Suivante pour réparer de l’écran du OnePlus 5 : Enlever l’antenne coaxiale





      Connecteur

      Débranchez le connecteur du câble de l’antenne du sous-plancher avec une pincette.
    • Enlevez la bande adhésive qui colle le câble d’antenne au cadre.
    • Enlevez maintenant le câble d’antenne de son guide et mettez-le de côté.

    Étape Suivante pour réparer de l’écran du OnePlus 5 : Enlever l’antenne WiFi





    • Enlevez le petit câble flexible de l’antenne du cadre en utilisant un outil plat et mettez-le de côté.

  • Le câble est collé. Vous pouvez le chauffer pour décoller la colle.

  • Étape Suivante pour réparer de l’écran du OnePlus 5 : Supprimer le sous-carton





      Connecteur

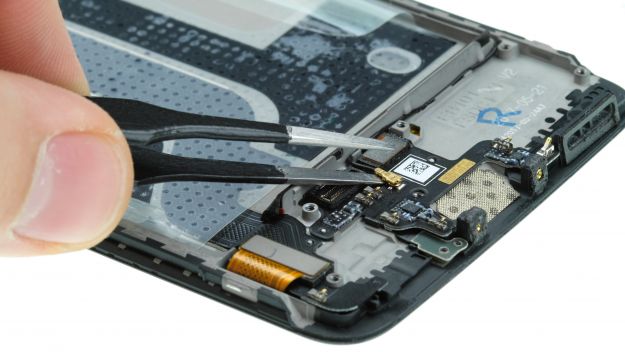

      Déconnectez le connecteur restant de la sous-cartouche.
    • Chauffez la sous-cartouche pour décoller la colle.

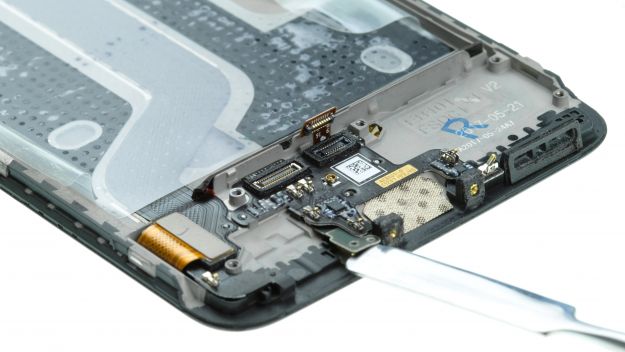

    • Enlevez progressivement la sous-cartouche du boîtier avec un outil plat. Faites attention, le câble est très sensible.
    • Ecartez la sous-carte.

      Étape Suivante pour réparer de l’écran du OnePlus 5 : Enlever le câble flexible principal





        Connecteur

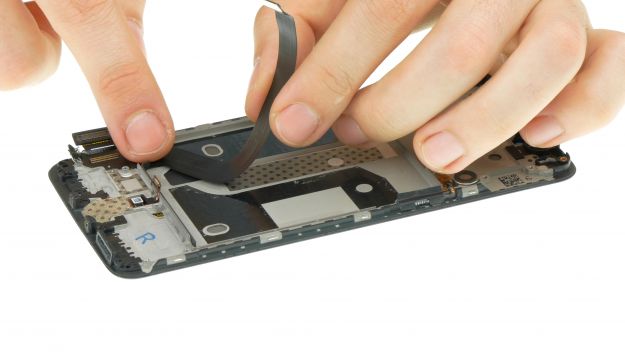

      Retirez le gros câble flexible de l’appareil.


      • D’abord, débranchez le connecteur.

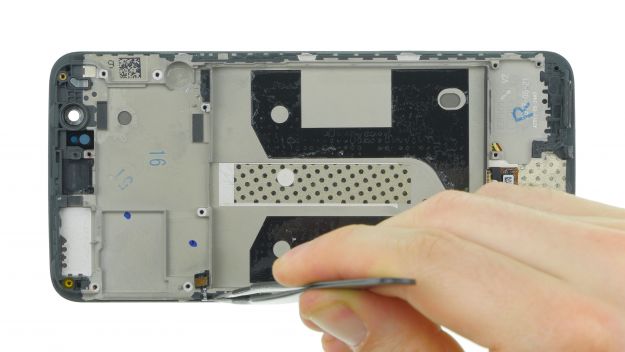

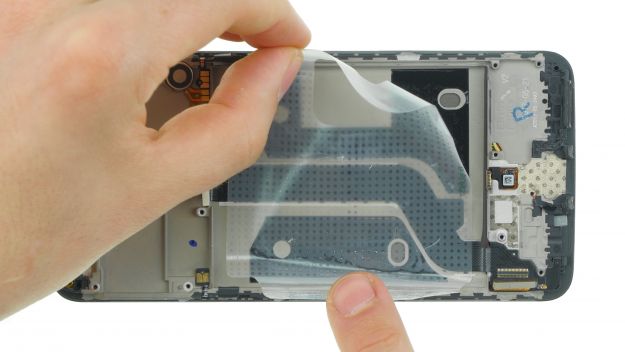

      • Puis retirez le ruban transparent pour la batterie.
      • Chauffez le câble flexible pour détacher l’adhésif.

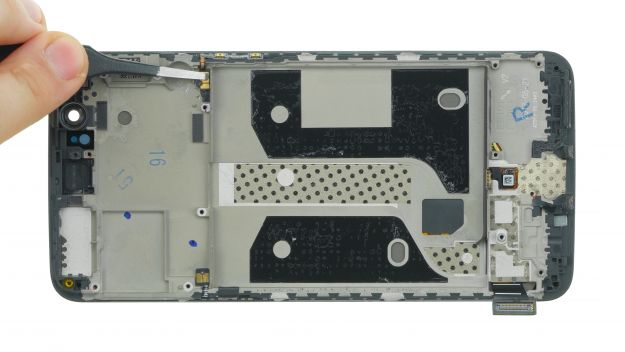

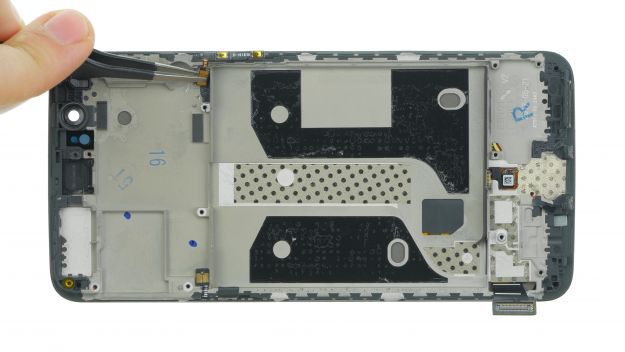

      • Enlevez le câble flexible de l’appareil avec une spatule en acier.

    • Attendez-vous à ne pas endommager le câble. Si nécessaire, chauffez le câble plusieurs fois.

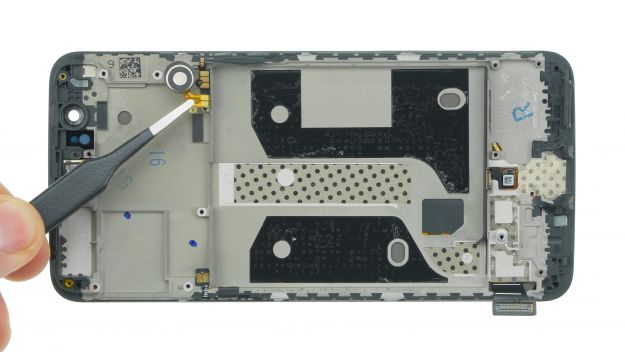

    • Étape Suivante pour réparer de l’écran du OnePlus 5 : Enlever le moteur à vibration (facultatif)

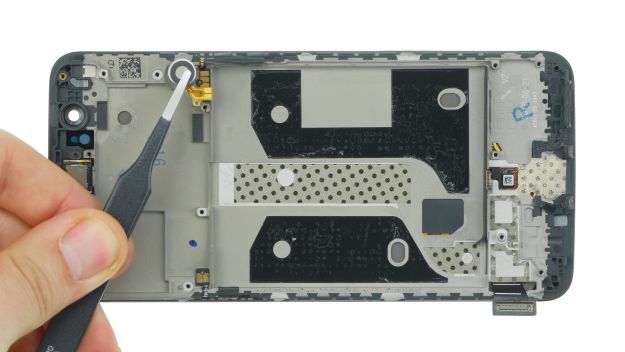

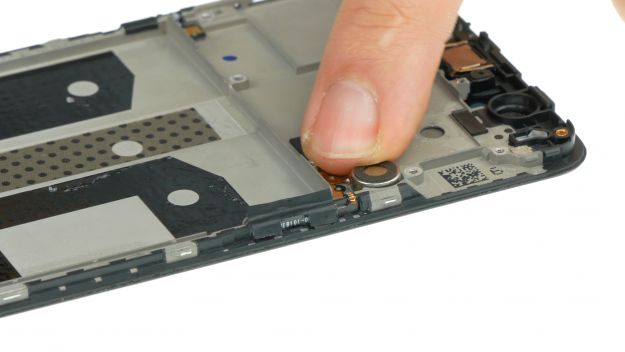

      • Le moteur à vibration est légèrement collé. Si nécessaire, chauffez-le pour décoller la colle.
      • Utilisez une spatule pour décoller le câble flexible du vibrateur avec précaution, puis retirez-le de sa prise.
      • Sortez le vibrateur de l’appareil.

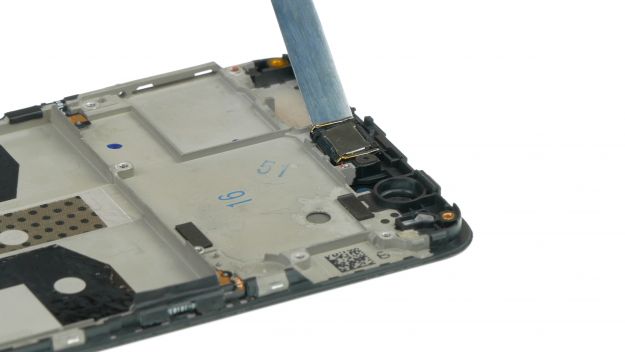

      Étape Suivante pour réparer de l’écran du OnePlus 5 : Enlever l’écouteur (facultatif)





        Extrayez l’écouteur de sa prise avec un outil plat.
      • Extrayez-le de l’appareil.

      Étape Suivante pour réparer de l’écran du OnePlus 5 : Supprimer les boutons de volume/veille (facultatif)

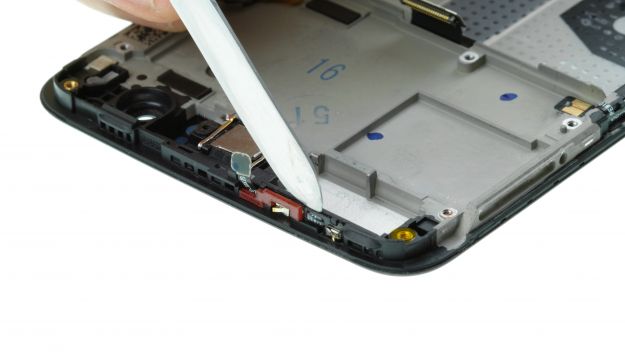

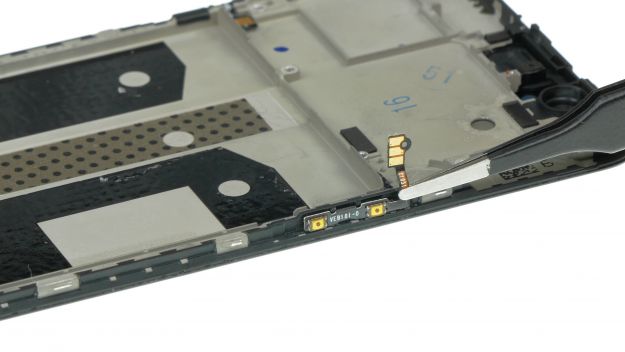

        Enlevez le ruban adhésif sur les touches de volume.

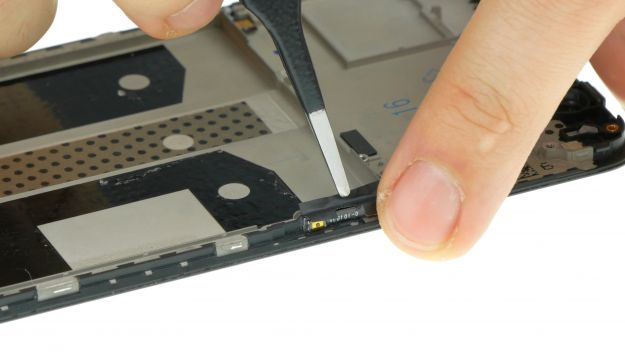

      • Desserrer les touches de volume avec une spatule.
      • Vous devrez peut-être chauffer la colle.
      • Enlevez également le câble flexible collé avec la spatule et retirez les touches de l’appareil.

      Faites maintenant la même chose de l’autre côté pour le bouton de veille.

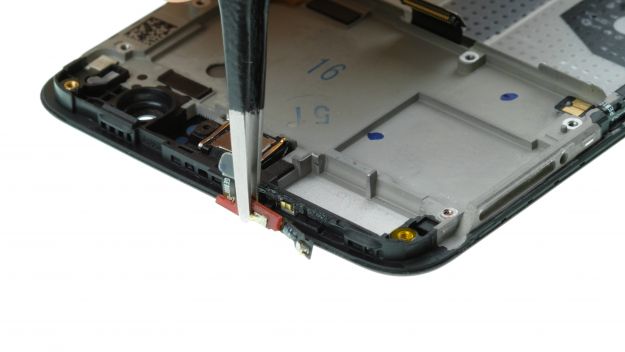

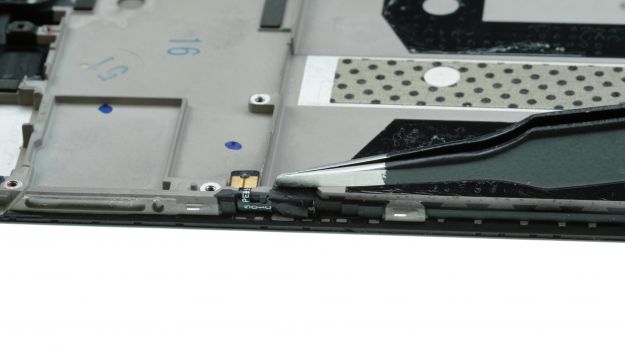

      • Enlevez d’abord le ruban adhésif sur le bouton.
      • Chauffez le bouton et retirez-le du boîtier.
      • Desserrer également le câble flexible collé.

      Les bons outils pour votre réparation

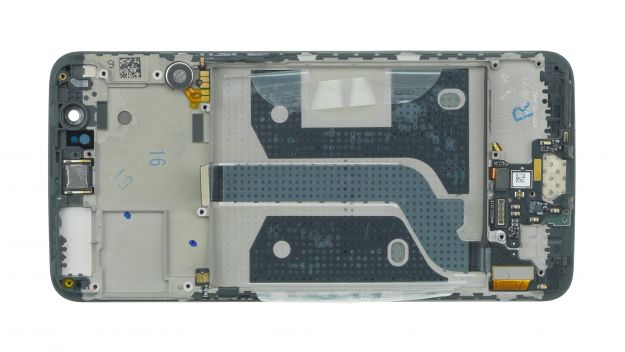

      Étape Suivante pour réparer de l’écran du OnePlus 5 : Préparer l’affichage




      Vérifiez que votre pièce de rechange ne présente pas de dommages visibles avant l’installation. Si quelque chose ne va pas, vous ne devez pas l’installer, mais la retourner à votre vendeur.


      • Si tout est en ordre, vérifiez si vous devez retirer de petites pièces (moteur à vibration, écouteur, etc.) de l’ancien écran.
      • Si c’est le cas, retirez les pièces de l’ancien écran et insérez-les dans le nouveau.
      • Enlevez également tous les films de protection de la pièce de rechange.

      Étape Suivante pour réparer de l’écran du OnePlus 5 : Insérer les boutons de volume/veille (facultatif)





        Mettez le bouton d’attente à sa place.
      • Appuyez dessus pour le faire coller.
      • Appuyez également sur le câble flexible du cadre.
      • Puis remettez le ruban adhésif sur le bouton.

      Procédez maintenant de la même manière de l’autre côté pour les touches de volume.


      • Mettez le bouton de volume à sa place.
      • Prenez-le pour le faire adhérer.
      • Prenez également le câble flexible vers le boîtier.
      • Remettez ensuite le ruban adhésif sur les boutons.

      Étape Suivante pour réparer de l’écran du OnePlus 5 : Insérer l’oreillette (facultatif)





        Placez l’écouteur dans son ouverture et appuyez dessus pour le faire coller.

      Étape Suivante pour réparer de l’écran du OnePlus 5 : Insérer le moteur à vibration (facultatif)





        Placez le moteur à vibration dans son ouverture et enfoncez-le.
      • Pressez ensuite le câble flexible sur le boîtier.

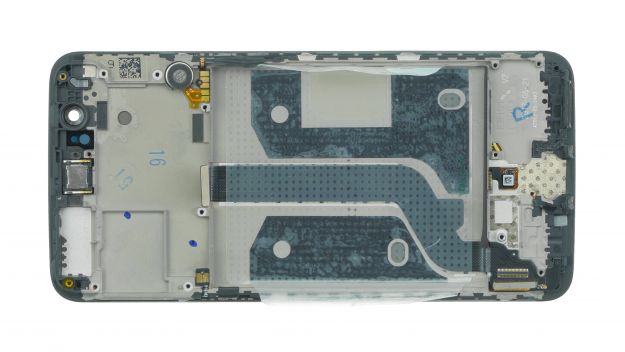

      Étape Suivante pour réparer de l’écran du OnePlus 5 : Insérer le câble flexible principal





        Connecteur

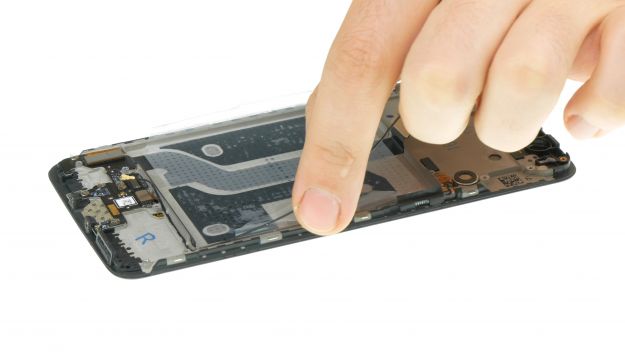

        Réinsérez le câble flexible principal dans son guide.

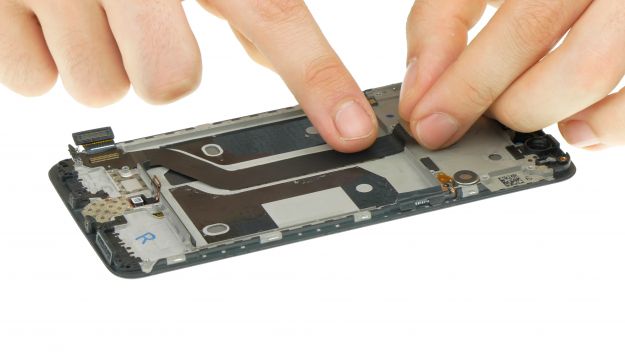

      • Pressez-le sur toute sa longueur pour le faire adhérer.
      • Mettez le film adhésif de la batterie sur le câble flexible et pressez-le.
      • Branchez le connecteur du câble flexible avec votre doigt. Veillez à ne pas plier les broches sensibles.

        Étape Suivante pour réparer de l’écran du OnePlus 5 : Insérer le sous-plancher





        • Mettez le sous-plancher dans l’appareil et appuyez dessus pour le faire coller.

        Étape Suivante pour réparer de l’écran du OnePlus 5 : Insérer l’antenne WiFi





        • Remettez le petit câble flexible de l’antenne à sa place et appuyez dessus pour le faire coller.

        Étape Suivante pour réparer de l’écran du OnePlus 5 : Insérer l’antenne coaxiale





          Connecteur

          Insérez le câble de l’antenne dans son guide.
        • Attachez ensuite la bande de ruban noir sur le câble de l’antenne.
        • Mettez la fiche sur sa prise et appuyez dessus. Vous devriez ressentir un léger claquement.

        Étape Suivante pour réparer de l’écran du OnePlus 5 : Insérer la pile





        • Mettez la pile dans l’appareil.
        • Puis appuyez sur toutes les languettes adhésives pour que la pile colle.

        Étape Suivante pour réparer de l’écran du OnePlus 5 : Insérer la carte mère





          7 × 2,3 mm Phillips Connecteur

          Premierement, pliez tous les connecteurs pour qu’ils ne restent pas coincés sous la carte.
        • Mettez la carte mère dans l’appareil.
        • Pressez légèrement. Assurez-vous que la caméra arrière est correctement positionnée.
        • Pressez le câble de l’antenne dans sa pince.
        • Branchez le connecteur du grand câble flexible sur la sous-carte.
        • Branchez le connecteur de la petite antenne sur le dessus de la carte mère.
        • Connectez le grand connecteur à la carte mère.
        • Positionnez la fiche du câble d’antenne et appuyez doucement dessus pour sentir un léger claquement.
        • Serrez les 7 vis de la carte mère.

      • Attention de ne pas glisser avec les connecteurs, car les petites broches pourraient être endommagées. Vous devriez sentir les connecteurs s’enclencher avec un léger déclic.

        Étape Suivante pour réparer de l’écran du OnePlus 5 : Insérer l’orateur





          6 × 2,3 mm Phillips

          Mettez le haut-parleur à sa place.
        • Serrez les 6 vis de l’unité de haut-parleur.

        Étape Suivante pour réparer de l’écran du OnePlus 5 : Fixer les connecteurs





          Connecteur

        • Placez le couvercle arrière perpendiculairement à l’appareil.
        • Raccordez le connecteur du port USB à la carte mère.
        • Raccordez le connecteur de la batterie à la carte mère.
        • Raccordez le support et assurez-vous qu’il est verrouillé aux deux extrémités.
        • Serrez la vis du support.

        Étape Suivante pour réparer de l’écran du OnePlus 5 : Joindre la couverture arrière





        • Posez la couverture arrière sur l’unité d’affichage. Fixez d’abord le bord supérieur. La couverture arrière a trois clips ici.
        • Clipser l’appareil ensemble demande un peu de force. Il est préférable de saisir l’appareil avec les deux mains et de presser les bords ensemble avec les doigts.

      • Pressez l’appareil avec les doigts, pas sur la table, pour éviter d’endommager l’écran.

      • Étape Suivante pour réparer de l’écran du OnePlus 5 : Insérer le plateau de la carte SIM





        • Insérez les cartes SIM/SD et faites glisser le plateau dans l’appareil.

        Étape Suivante pour réparer de l’écran du OnePlus 5 : Fixer les vis du couvercle arrière





          2 × 2,5 mm Torx T1

        • Vissez les deux vis à gauche et à droite du port USB.

        Étape Suivante pour réparer de l’écran du OnePlus 5 : Tester l’appareil





        • Vérifiez la luminosité minimale et maximale de l’écran et vérifiez les erreurs de pixels.
        • Faites glisser n’importe quelle application sur l’écran en zigzag. Si elle ne saute pas, la fonction tactile est OK.
        • Tester également d’autres fonctions, telles que les caméras, le haut-parleur et l’écouteur, en utilisant une application d’enregistrement par exemple.
