Guide de réparation de l’écran Moto X Play

Guide de réparation de l’écran Moto X Play

Guide de réparation de l’écran Moto X Play

Pour commencer à réparer votre Moto X Play

Si vous êtes bloqué ou si vous avez des questions, vous pouvez poster un commentaire. Nous serons heureux de vous aider.

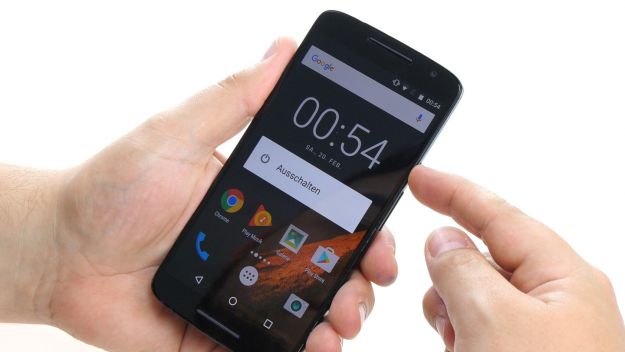

1ère étape pour réparer de l’écran Moto X Play : Éteindre votre Motorola Moto X Play





  • Eteignez votre appareil en maintenant le bouton d’alimentation enfoncé jusqu’à ce que l’option « Power off » apparaisse.
  • Utilisez votre doigt pour confirmer que vous voulez arrêter votre Moto X Play et attendez que l’écran se vide.

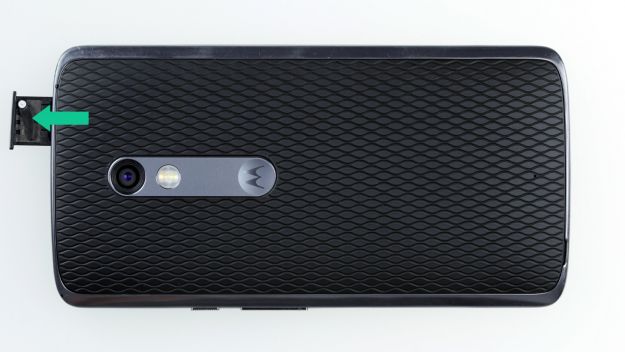

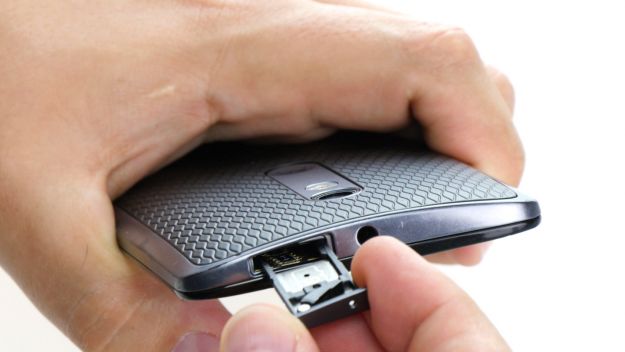

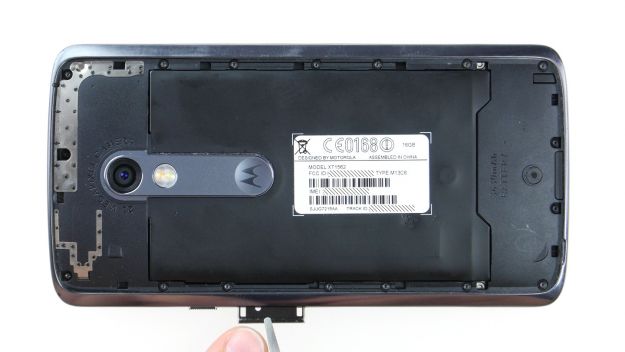

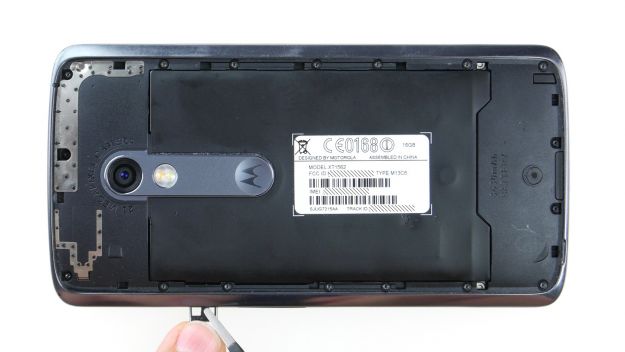

Étape Suivante pour réparer de l’écran Moto X Play : Retrait du plateau de la carte SIM





  • Enlevez le plateau de la carte SIM de votre appareil en appuyant sur un outil SIM ou un trombone redressé dans le petit trou.
  • Une fois que le plateau dépasse un peu du boîtier, vous pouvez le sortir avec les cartes.

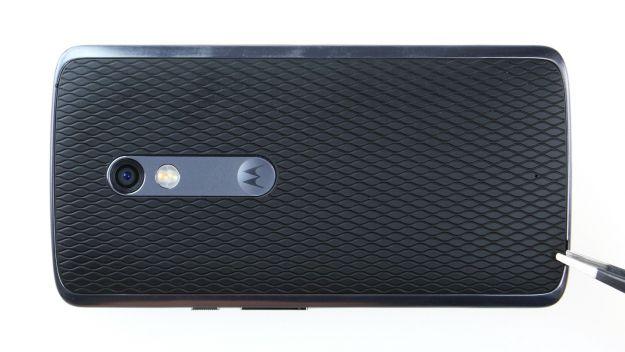

Étape Suivante pour réparer de l’écran Moto X Play : Retrait de la couverture arrière

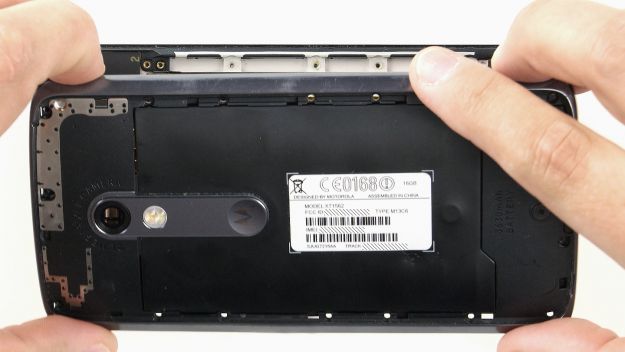

  • Il y a une longue fente dans le coin inférieur gauche de la couverture arrière. Vous pouvez y enfoncer votre ongle ou un outil et déconnecter le couvercle arrière de votre appareil.
  • Le couvercle est accroché au châssis en plusieurs points. Défaites tous les crochets et retirez le capot arrière de votre appareil.

Étape Suivante pour réparer de l’écran Moto X Play : Suppression du midframe





  • Enlevez les dix-sept vis qui fixent le châssis central à l’appareil.
    17 x 3,1 mm T3 Vis Torx
  • Supprimer le cadre moyen. Les deux boutons pour le bouton d’alimentation et le commutateur à bascule du volume pourraient tomber au cours du processus. S’ils ne tombent pas, vous pouvez les retirer par la suite.

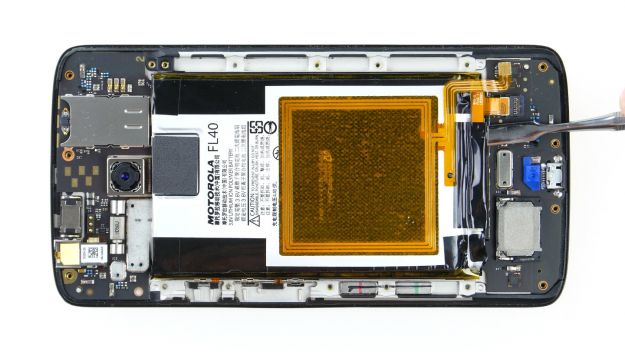

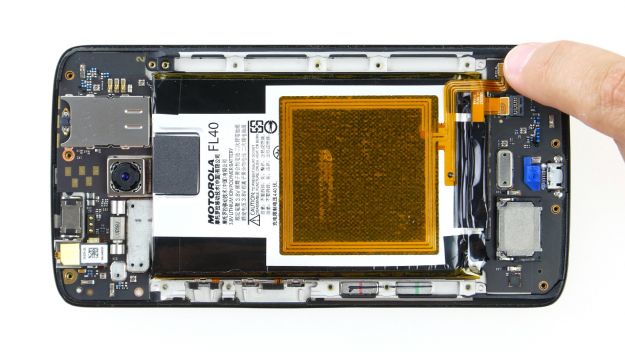

Étape Suivante pour réparer de l’écran Moto X Play : Débranchement de la batterie et de l’antenne NFC

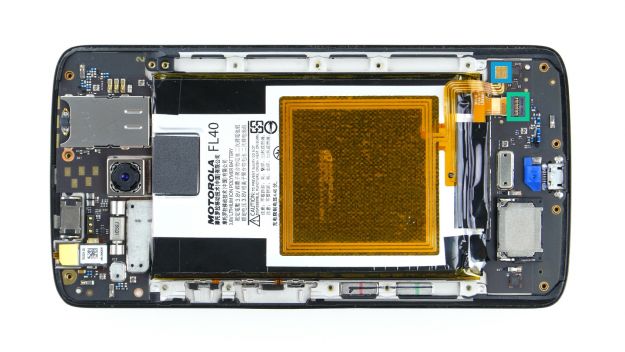

  • Déconnectez les deux contacts à fiches de la batterie et de l’antenne NFC du PCB.
    Antenne NFC
    Batterie
  • Déconnectez soigneusement les connecteurs à l’aide du spudger. Insérez la lame du spudger sous le contact et faites-la sortir doucement de la douille.

Étape Suivante pour réparer de l’écran Moto X Play : Retrait de la batterie




  • Soyez très prudent lors de cette étape. Utilisez un outil plat et émoussé comme l’extrémité ronde de la spatule de laboratoire en acier pour éviter d’endommager la batterie et le PCB.

    • La batterie est collée au PCB. La façon la plus simple de détacher la batterie est d’insérer soigneusement votre outil entre la batterie et les bandes métalliques sur les deux longs côtés, puis d’utiliser votre outil comme levier. Cela permettra de détacher la plus grande partie de la colle de la batterie.
    • Maintenant, vous pouvez soulever un peu la batterie et insérer avec précaution votre outil sous la batterie. Faites très attention, car vous risqueriez d’endommager le circuit imprimé.
    • Enlevez la batterie du boîtier.

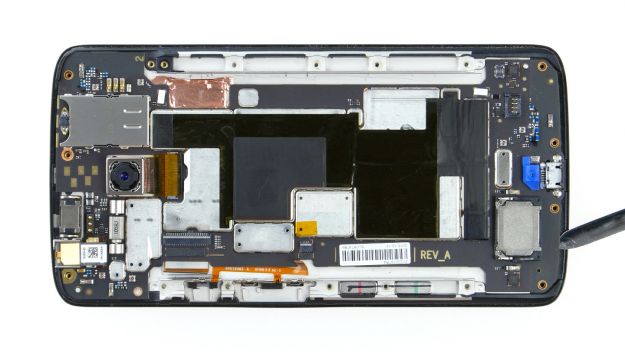

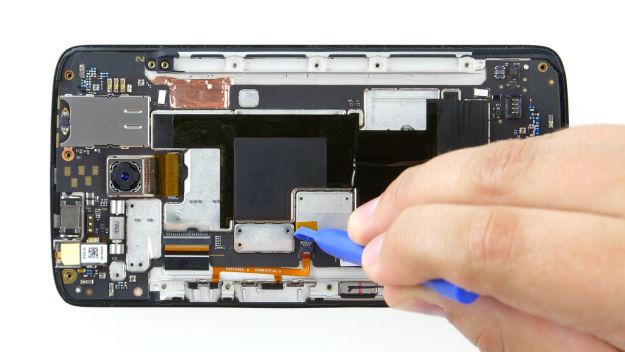

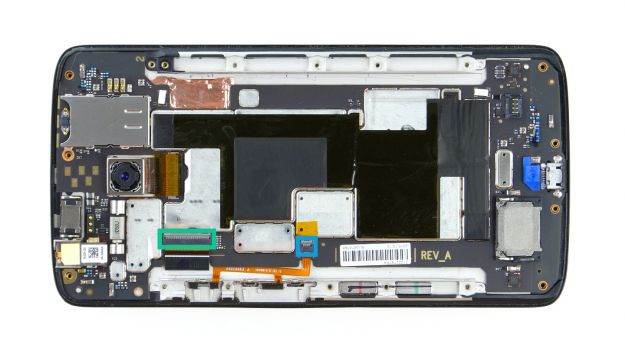

    Étape Suivante pour réparer de l’écran Moto X Play : Débranchement du connecteur d’affichage

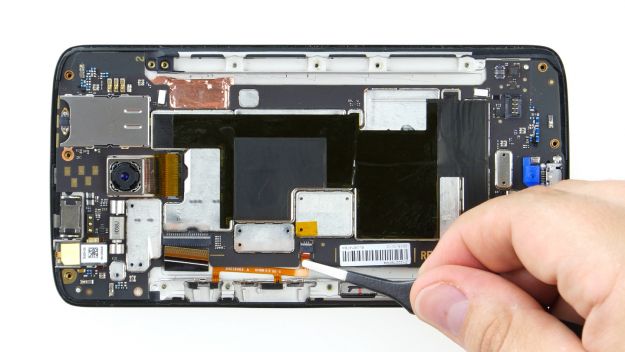

    • Déconnectez les deux contacts de la fiche de l’écran et des boutons de commande du PCB.
      Affichage
      Boutons de commande

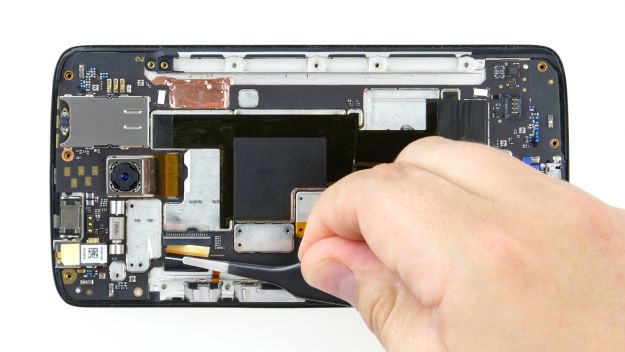

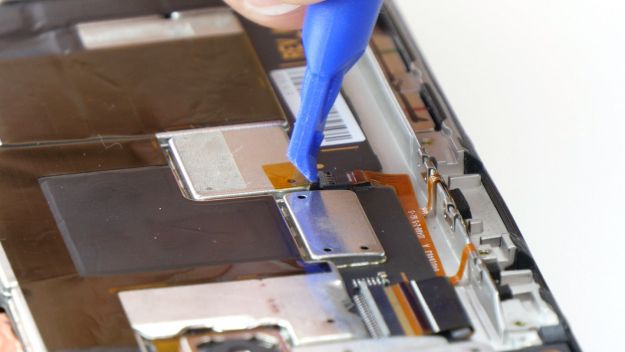

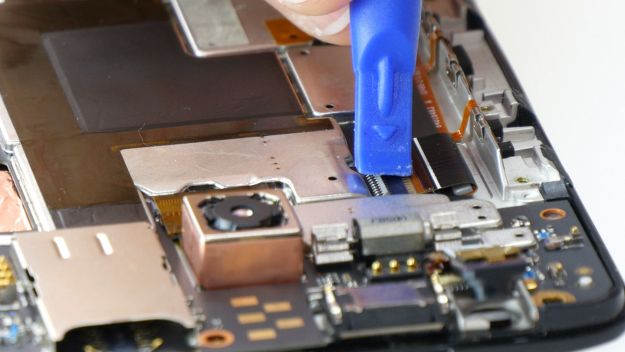

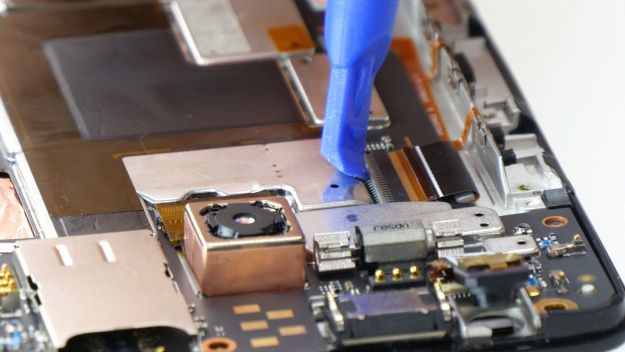

    • En utilisant le spudger, déconnectez soigneusement les deux supports des prises. Insérez la lame du spudger sous chaque support et inclinez-la avec précaution vers le haut.
    • Puis, tirez les deux câbles hors des prises. Utilisez très peu de force pour éviter de plier ou de déchirer les câbles.

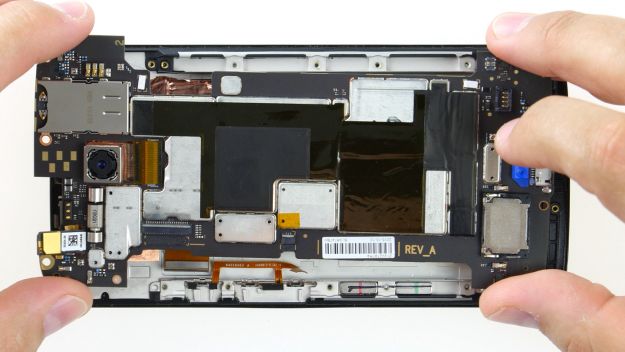

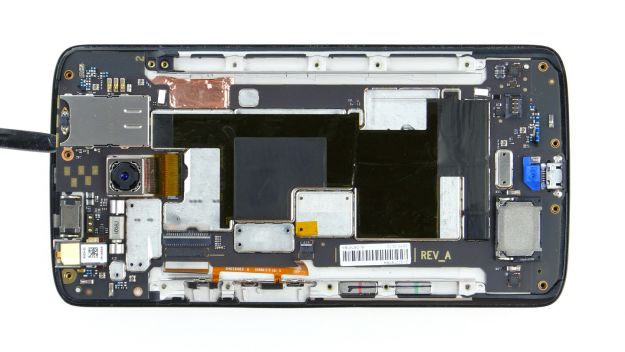

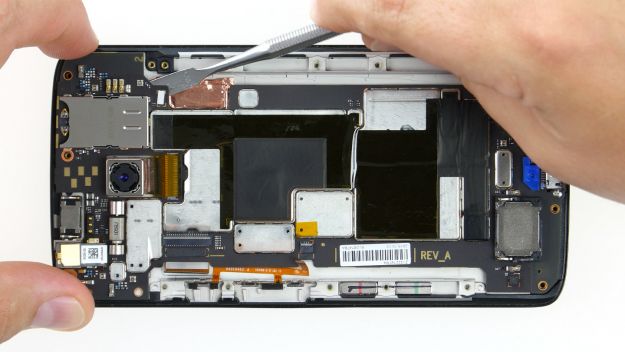

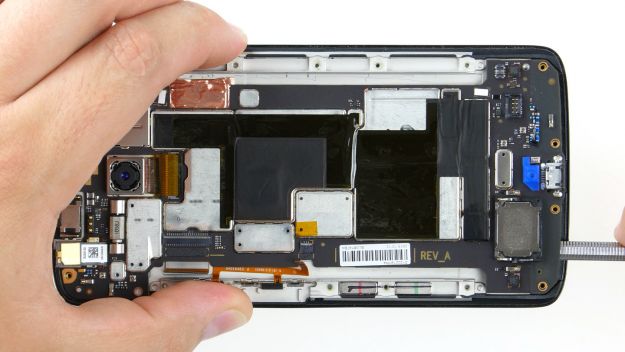

    Étape Suivante pour réparer de l’écran Moto X Play : Suppression du tableau logique

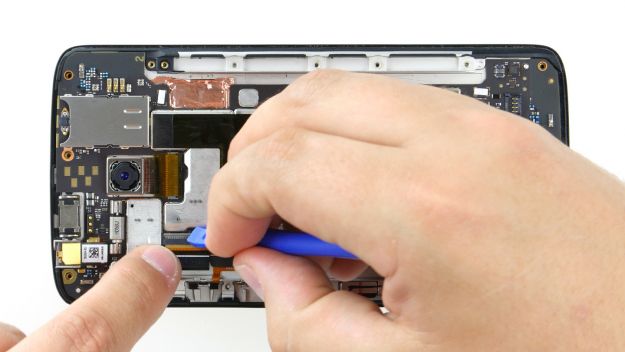

  • Soyez très prudent lors de cette étape. Utilisez un outil plat et émoussé comme l’extrémité ronde de la spatule de laboratoire en acier pour éviter d’endommager le PCB.

    • Dans cette étape, nous recommandons de chauffer l’appareil à l’air chaud pour faire fondre la colle.
    • Parce que le PCB est collé au boîtier, il faut le sortir avec précaution. Faites très attention. Sinon, vous pourriez endommager des composants ou le PCB.
    • Utilisez votre outil sur toutes les faces où vous pouvez l’insérer pour détacher complètement le PCB.
    • Dès que vous pouvez soulever un peu le PCB, vous pouvez insérer votre outil plus loin sous le PCB.

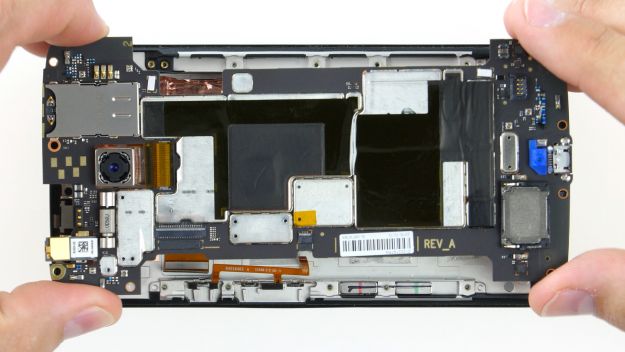

    • Enlever la carte mère de l’appareil.

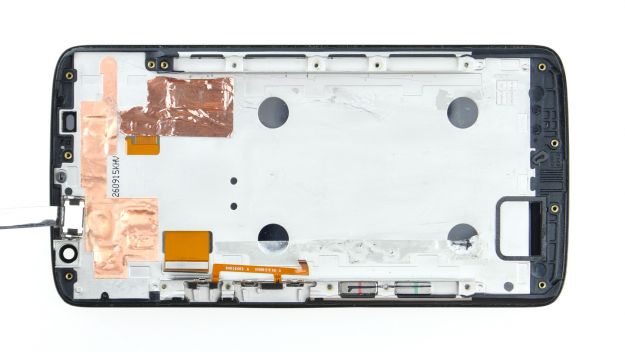

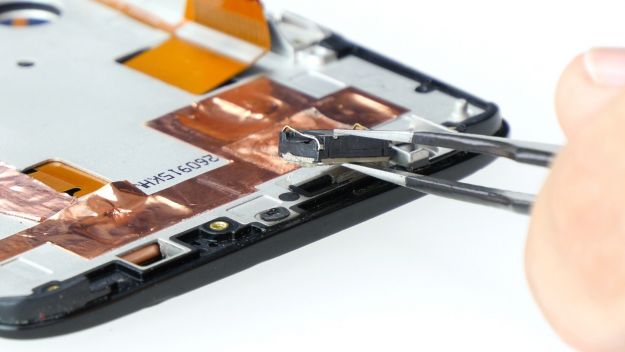

    Étape Suivante pour réparer de l’écran Moto X Play : Retrait de l’écouteur

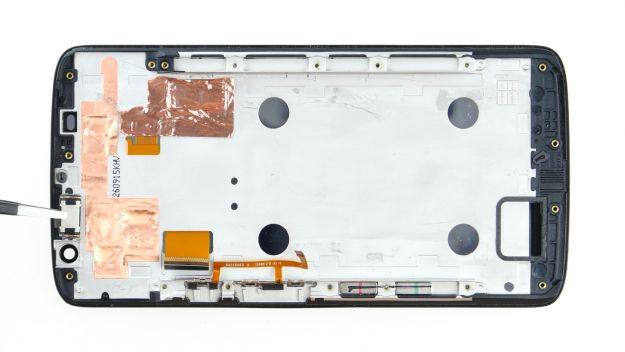

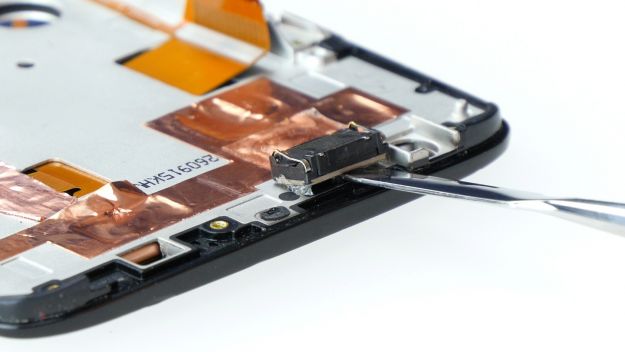

    • L’écouteur se trouve dans un renfoncement au milieu du bord supérieur du cadre d’affichage. Il est collé au cadre. À l’aide de la spatule en acier, détachez soigneusement l’écouteur de l’évidement.
    • Enlever l’écouteur.

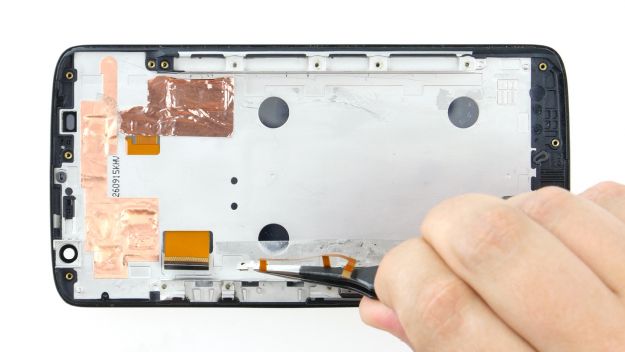

    Étape Suivante pour réparer de l’écran Moto X Play : Retrait du câble de contrôle du volume

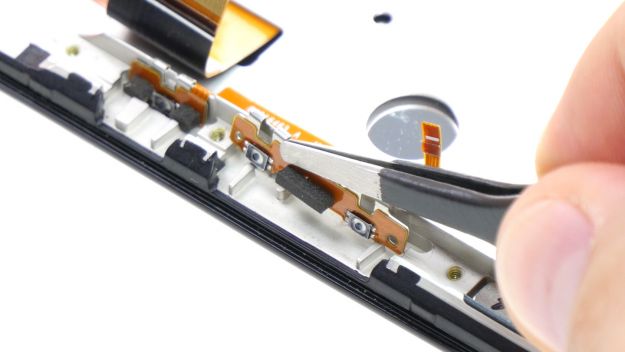

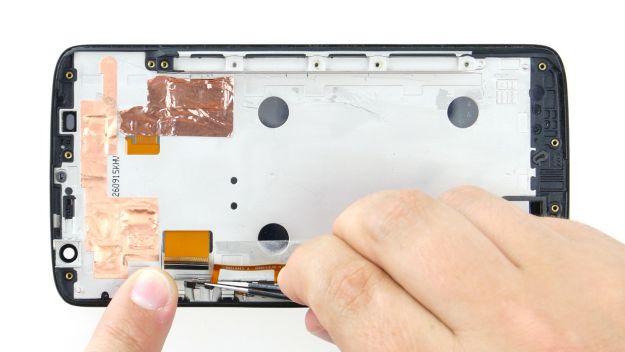

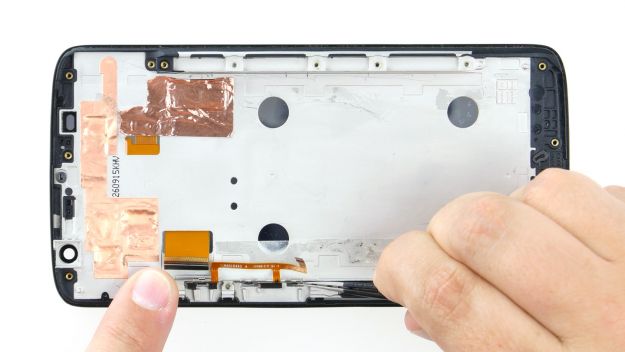

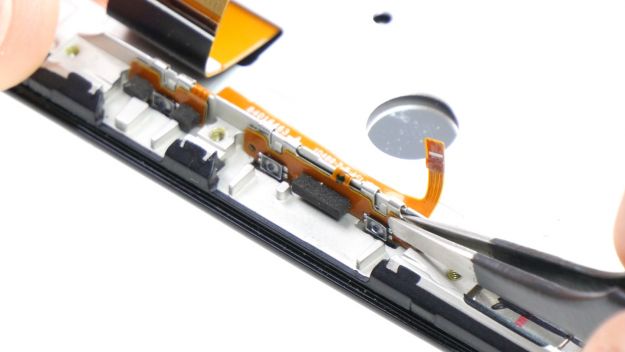

    • Enlevez les boutons de contrôle de l’enceinte. Chacun des trois boutons est accroché à la bande métallique par un support et maintenu en place par une languette. Insérez avec précaution la pincette entre le bouton et la bande. Poussez doucement le support pour l’éloigner de la bande, puis tirez-le lentement vers le haut.
    • Répétez ce processus pour les deux autres boutons.
    • Enlever le câble de contrôle du volume.

    Les bons outils pour votre réparation

    Étape Suivante pour réparer de l’écran Moto X Play : Installation du câble de contrôle du volume





    • Passez le câble de contrôle du volume sur la bande. Cliquez sur les trois crochets en place sur la bande.

    Étape Suivante pour réparer de l’écran Moto X Play : Installation de l’écouteur

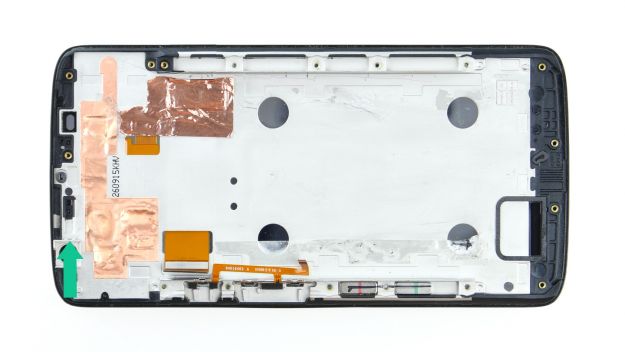

    • Posez l’écouteur dans le renfoncement au milieu du bord supérieur du cadre d’affichage. Assurez-vous que l’écouteur est correctement positionné. La languette en plastique noir de l’écouteur se place entre les deux languettes (flèche) du cadre d’affichage.
    • Pressez fermement l’écouteur sur le cadre pour que la colle colle colle.

    Étape Suivante pour réparer de l’écran Moto X Play : Installation de la carte logique





    • Retourner le PCB dans le boîtier et le presser contre le boîtier pour que la colle colle colle à nouveau. Assurez-vous qu’aucun câble ne reste coincé sous le PCB.

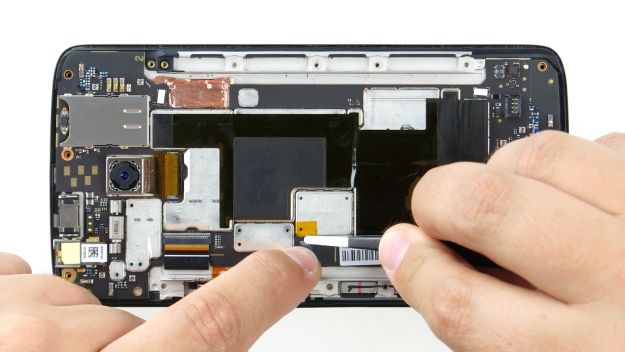

    Étape Suivante pour réparer de l’écran Moto X Play : Connexion du connecteur d’affichage





    • Connectez les deux contacts de la fiche de l’écran et des boutons de commande au PCB.
      Afficheur
      Boutons de commande
    • Insérez soigneusement chaque câble dans la prise correspondante. Vous devez pousser le câble jusqu’au bout pour vous assurer qu’il y a un contact électrique. Ne pliez pas et ne déchirez pas les câbles.
    • Puis appuyez sur les crochets pour fixer les câbles dans les prises.

    Étape Suivante pour réparer de l’écran Moto X Play : Mise en place de la pile

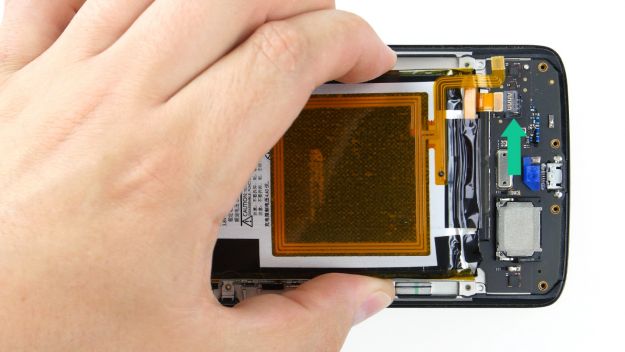

    • Remettez la batterie dans le boîtier. Utilisez le contact de la pile (flèche) pour trouver la bonne position. Appuyez fermement sur la pile avec vos doigts pour qu’elle adhère au PCB.

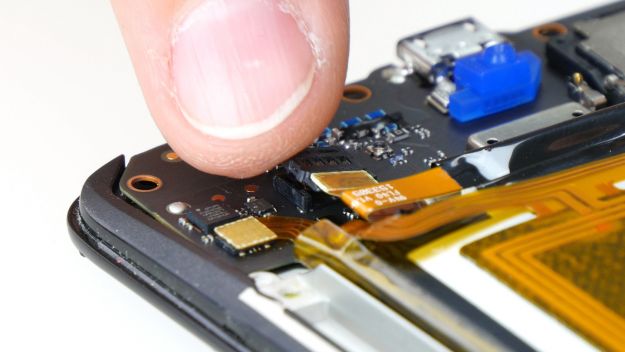

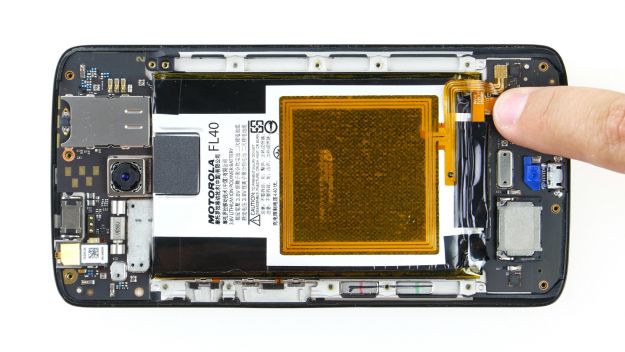

    Étape Suivante pour réparer de l’écran Moto X Play : Connexion de la batterie et de l’antenne NFC





    • Raccorder le contact de la batterie et le connecteur de l’antenne NFC à la carte de circuit imprimé à nouveau.
      Antenne NFC
      Batterie
    • Utilisez votre doigt pour enfoncer avec précaution les deux connecteurs dans les prises appropriées. Vous les entendrez s’enclencher.

    Étape Suivante pour réparer de l’écran Moto X Play : Installation du midframe





    • Remettez le cadre intermédiaire sur l’appareil et assurez-vous qu’il est positionné de manière à ce que toutes les ouvertures soient au-dessus des trous filetés de l’appareil.
    • Utilisez les dix-sept vis pour fixer le cadre central au dispositif.
      17 x 3,1 mm T3 Vis Torx

    Étape Suivante pour réparer de l’écran Moto X Play : Installation des boutons de commande





    • N’oubliez pas de réinstaller les deux boutons pour le bouton d’alimentation et le commutateur à bascule de volume. Positionnez les deux boutons comme indiqué dans la première image pour les insérer dans les ouvertures. Vous entendrez les boutons se mettre en place dans l’enceinte.

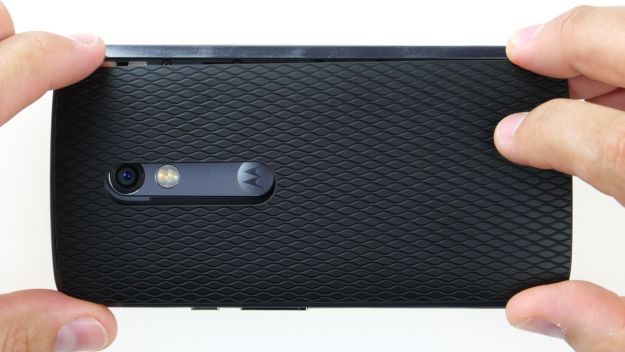

    Étape Suivante pour réparer de l’écran Moto X Play : Fixation de la couverture arrière





    • Retourner la couverture arrière dans sa position initiale sur l’appareil.
    • Appuyez sur la couverture arrière jusqu’à ce que vous entendiez tous les crochets de l’appareil se mettre en place.

    Étape Suivante pour réparer de l’écran Moto X Play : Insertion du plateau de la carte SIM





    • Insérez le plateau de la carte SIM dans votre appareil. Assurez-vous qu’il est correctement aligné.

    Étape Suivante pour réparer de l’écran Moto X Play : Tester l’affichage

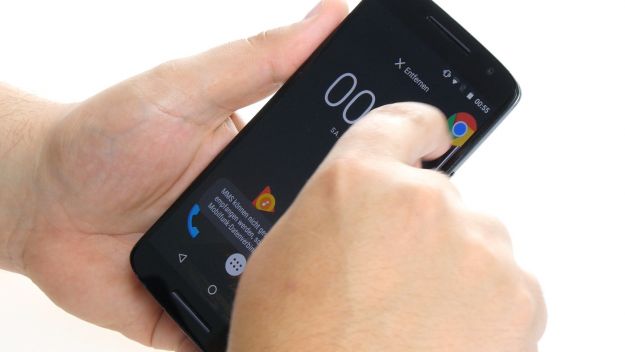

    • Allumez votre appareil et faites glisser n’importe quelle application sur tout l’écran. Faites glisser l’application une fois sur toute la bordure, puis en zigzag sur l’écran. L’application doit toujours suivre votre doigt. Puis testez à nouveau la luminosité de l’écran en faisant glisser le curseur de luminosité sur le minimum et le maximum.
