Pour commencer à réparer votre Pixel

Si vous êtes bloqué ou si vous avez des questions, vous pouvez poster un commentaire. Nous serons heureux de vous aider.

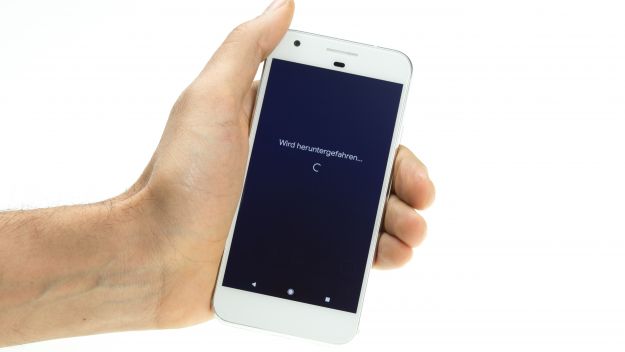

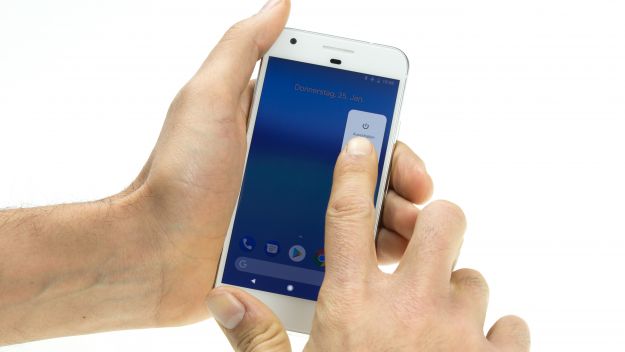

1ère étape pour réparer l’écran du Google Pixel : Éteindre l’appareil




Eteignez l’appareil avant la réparation.


  • Appuyez et maintenez le bouton de veille jusqu’à ce que « Power off » apparaisse.
  • Appuyez à nouveau pour confirmer.

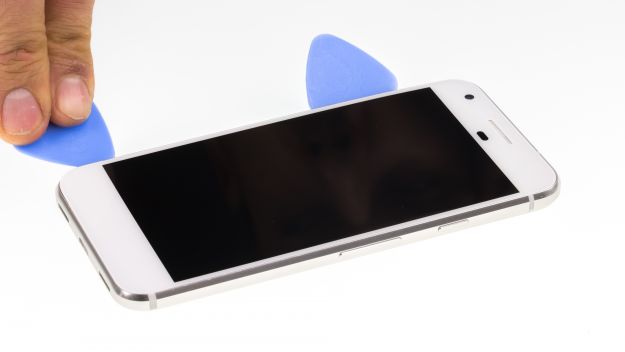

Étape Suivante pour réparer l’écran du Google Pixel : Lever l’écran




Vous pouvez maintenant démarrer et lever l’écran.

  • Attention, l’écran est très facile à endommager.

    • Premièrement, chauffez la colle sur les bords avec un outil à air chaud à environ 60°C. Répétez l’opération et chauffez l’écran jusqu’à ce que vous puissiez à peine le toucher.
    • Ensuite, glissez un outil métallique très fin entre l’écran et le cadre. Faites glisser ensuite un outil métallique très fin entre l’écran et le cadre. Vous pouvez utiliser d’autres aiguilles pour sortir de l’écran tout autour. Lorsque la colle est détachée partout, vous pouvez soulever l’écran.
    • L’écran est très fin. Si l’écran est très endommagé, vous devez le gratter petit à petit pour le faire sortir de son cadre. Grattez tout résidu de verre du cadre à l’aide d’un outil métallique plat.

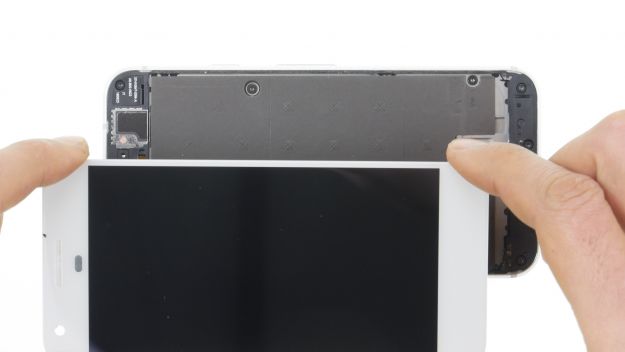

    Étape Suivante pour réparer l’écran du Google Pixel : Déconnexion de l’écran

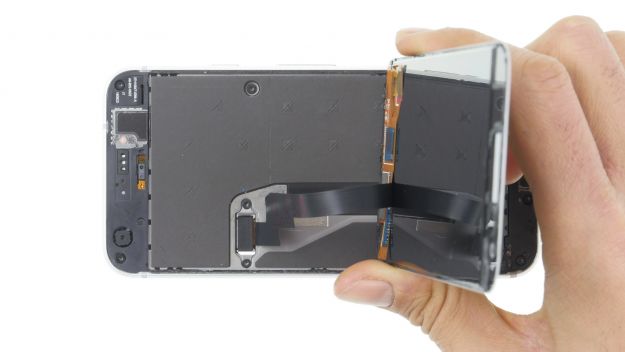

    • Sous l’écran, il y a un câble flexible très délicat. Pliez l’écran très lentement pour ne pas le tendre.

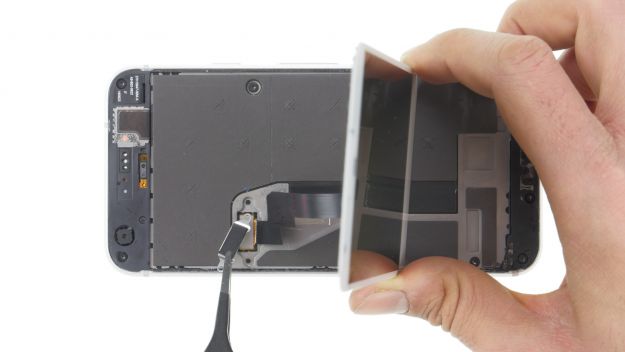

    • Débranchez maintenant le connecteur de l’écran. Retirez d’abord les deux vis Torx T5 de 3,5 mm sur le support.

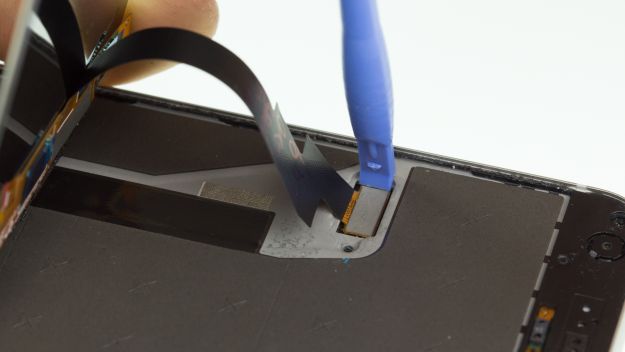

    • Puis retirez le support et débranchez le connecteur à l’aide d’un outil en plastique.
    • Mettez maintenant l’écran de côté.

  • Comme vous pouvez le voir, l’unité d’affichage est très fragile et l’écran en verre n’a pas de protection supplémentaire, alors soyez très prudent.

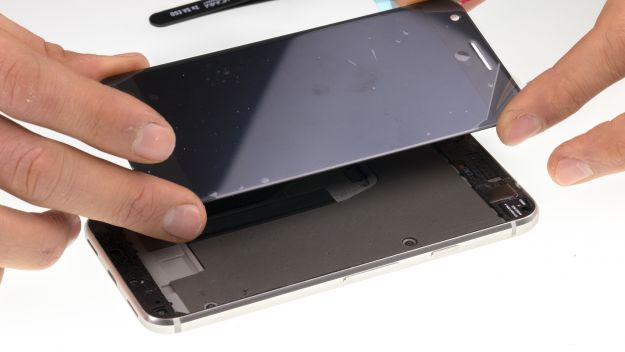

  • Étape Suivante pour réparer l’écran du Google Pixel : Tester l’affichage





      Connecteur d’affichage

    Avant le montage, allumez votre téléphone pour tester la pièce de rechange.
    Prenez le nouvel écran, mais n’enlevez pas encore les films de protection.

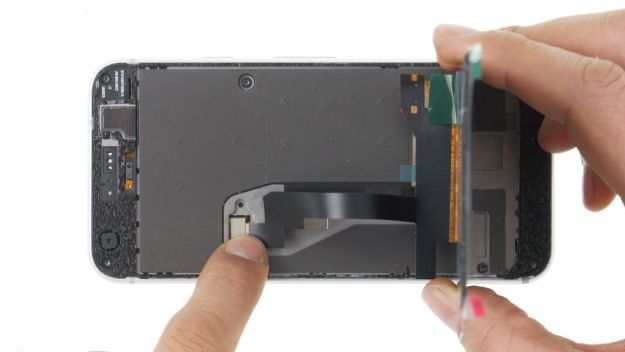

    • Mettez l’écran sur un bord et branchez le connecteur. Cela peut nécessiter plusieurs essais. Assurez-vous de ne pas endommager le connecteur.
    • Faites glisser les applications sur l’écran en zigzag. Si elle ne rebondit pas, tout va bien.
    • Testez la luminosité minimale et maximale de l’écran et recherchez toute erreur de pixel.
    • Si tout va bien, éteignez à nouveau l’appareil et débranchez l’écran

    Les bons outils pour votre réparation

    Étape Suivante pour réparer l’écran du Google Pixel : Fixation de l’autocollant du cadre




  • Si vous ne faites que remplacer la batterie, cette étape est facultative. Vous pouvez également réutiliser les anciens résidus de colle. Si vous installez un nouvel écran, vous avez besoin d’un autocollant de cadre, afin que la pièce de rechange tienne. Dans tous les cas, veillez à ce que la colle soit bien répartie et ne présente pas de grumeaux, sinon l’écran ne tiendra pas uniformément dans le cadre.
  • Placez l’autocollant de cadre sur l’écran pour protéger votre appareil contre les projections d’eau.

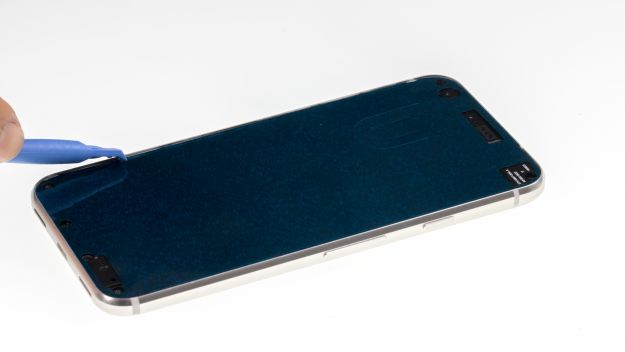

    • Enlevez soigneusement le plus de résidus de colle possible avec un outil en plastique souple.

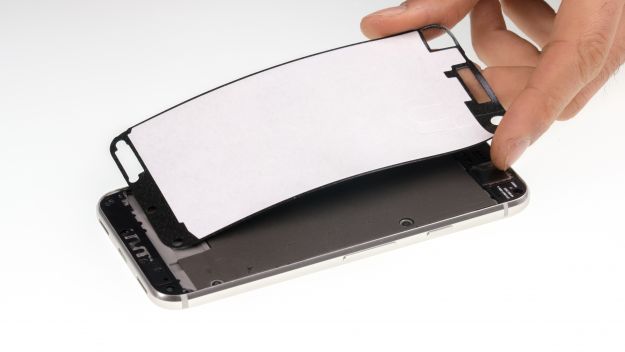

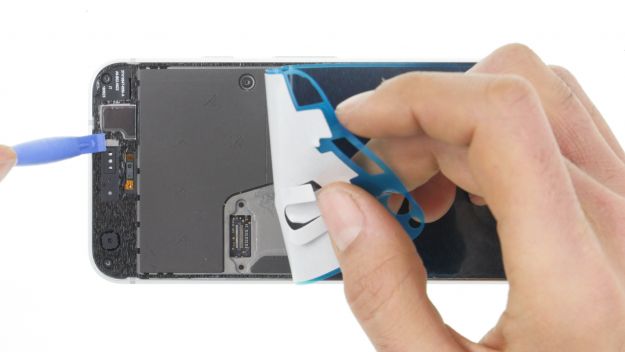

    • Premièrement, mettez l’autocollant de cadre sur l’écran avec le film de support pour vérifier l’alignement.

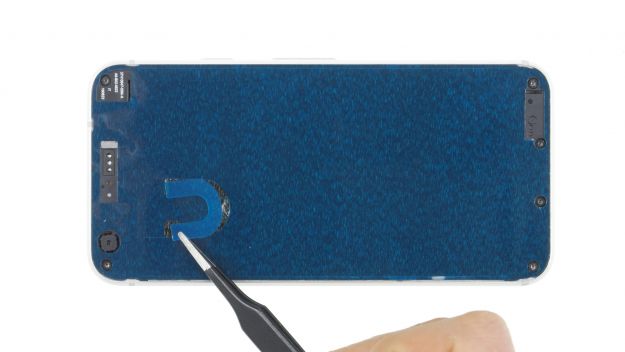

    • Ensuite, enlevez le premier film de support et collez l’autocollant de cadre.

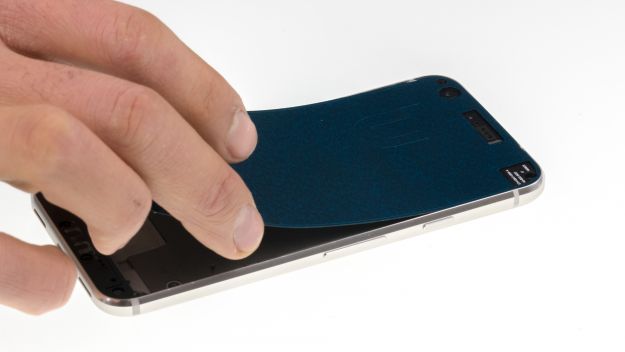

    • Une fois qu’il est bien collé, enlevez également le second film de support.

    Étape Suivante pour réparer l’écran du Google Pixel : Préparation de la nouvelle présentation

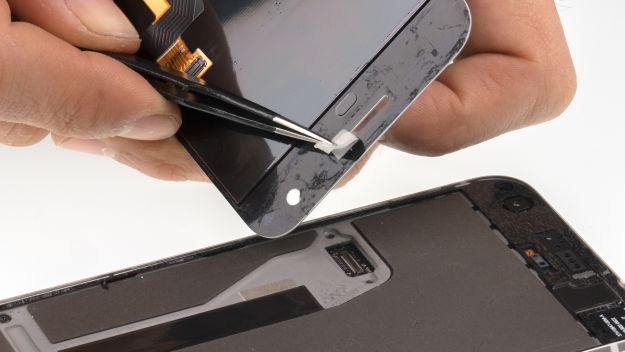

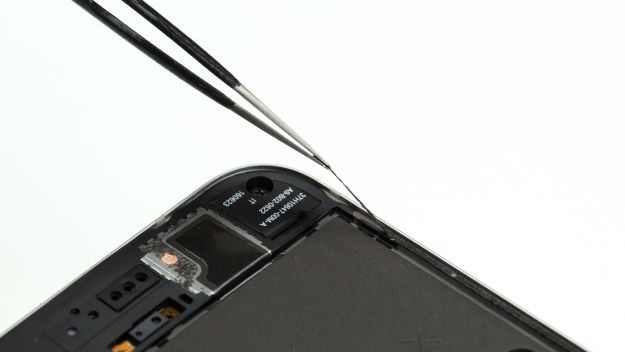

    Retirez et réutilisez l’autocollant sur l’ouverture de l’écouteur.


    • Décollez-le soigneusement à l’aide d’une pince à épiler.
    • Collez-le sur l’ouverture de l’écouteur du nouvel écran.
    • Décollez tous les films de protection du nouvel écran, y compris les plus petits sous le câble flexible. Mettez l’écran dans le cadre et assurez-vous qu’il est bien placé.

      Étape Suivante pour réparer l’écran du Google Pixel : Joindre l’affichage





        2 × 3,5 mm Torx T5

      Placez l’écran sur le bord supérieur de l’appareil.


      • Reconnectez le connecteur de l’écran.
      • Vissez le support avec les deux vis T5.
      • Placez l’écran dans le cadre et assurez-vous qu’il est bien placé.
      • Rechauffez maintenant l’écran pour que la colle colle colle mieux.
      • Pressez sur l’écran tout autour du cadre. Appuyez plus longtemps pour le faire coller. Vous pouvez également utiliser des pinces pour le fixer.

        Étape Suivante pour réparer l’écran du Google Pixel : Tester le dispositif




        Allumez votre appareil assemblé et testez à nouveau l’affichage.


        • Faites glisser n’importe quelle application sur l’écran en zigzag. Si elle ne rebondit pas, tout va bien.
        • Testez également la luminosité minimale et maximale de l’écran et recherchez les éventuelles erreurs de pixels.
