Pour commencer la réparation de votre Xperia Z3 Compact

Si vous êtes bloqué ou si vous avez des questions, vous pouvez poster un commentaire. Nous serons heureux de vous aider.

1ère étape pour réparer l’écran du Sony Xperia Z3 Compact : Retrait de la couverture arrière

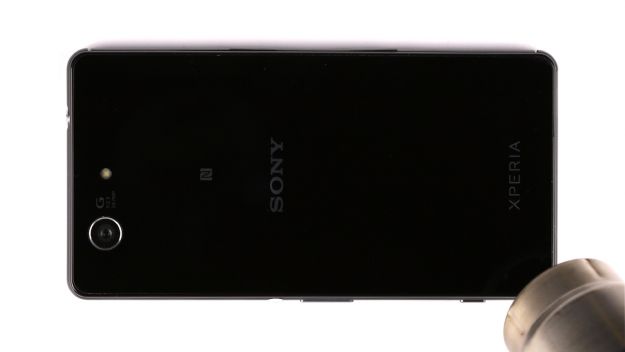

  • La couverture arrière du Sony Xperia Z3 Compact est bien collée. Pour retirer le capot arrière du châssis, il faut le chauffer au pistolet thermique pour ramollir la colle.

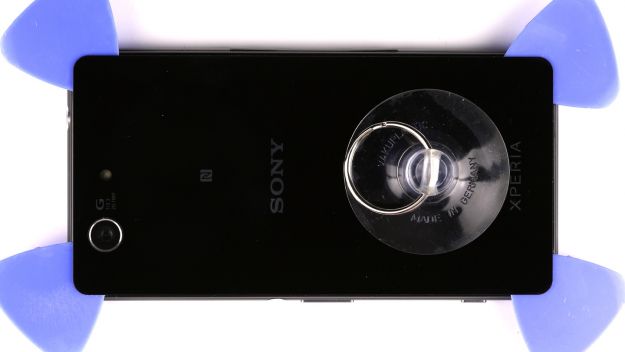

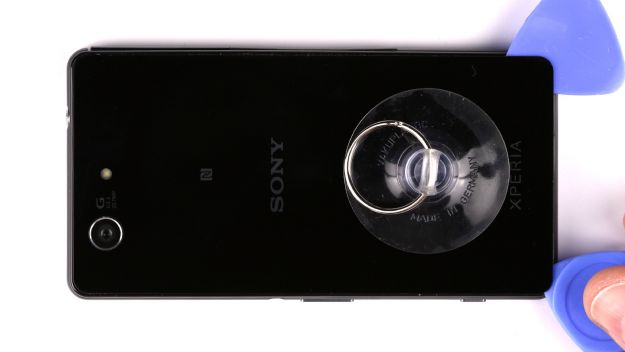

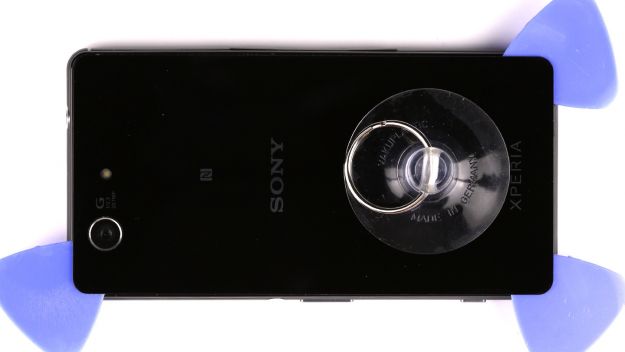

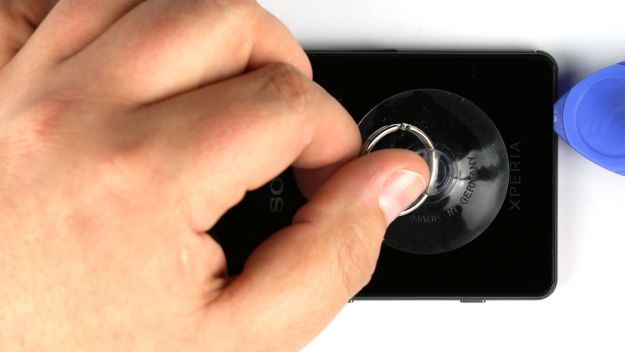

  • Après avoir chauffé la couverture arrière, mettez la ventouse et utilisez-la pour soulever la couverture. Un espace apparaîtra entre le cadre et la couverture. Utilisez un pic pour maintenir l’espace ouvert et l’agrandir.
  • La couverture arrière est peinte à l’intérieur. Enlevez soigneusement tout résidu de colle pour éviter les rayures ou les fissures.
  • Utilisez plusieurs pics pour soulever tous les coins du dos de la couverture.
  • Enlever la couverture arrière.

Étape Suivante pour réparer l’écran du Sony Xperia Z3 Compact : Détacher l’antenne NFC

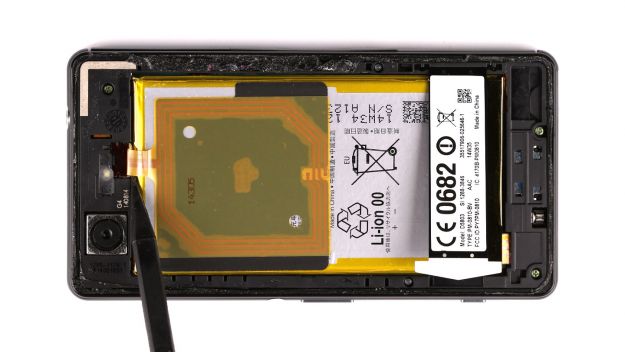

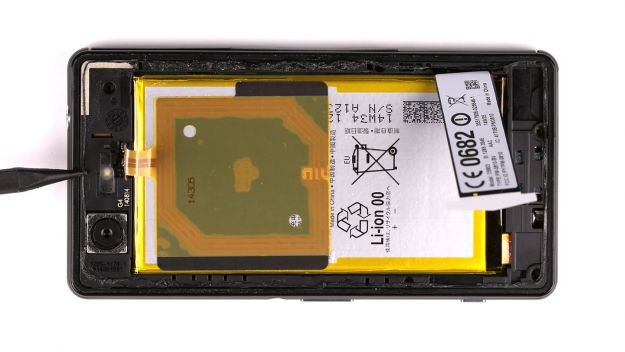

  • Utilisez le bout pointu du spudger pour détacher l’antenne NFC du châssis.

Étape Suivante pour réparer l’écran du Sony Xperia Z3 Compact : Retrait des vis du châssis

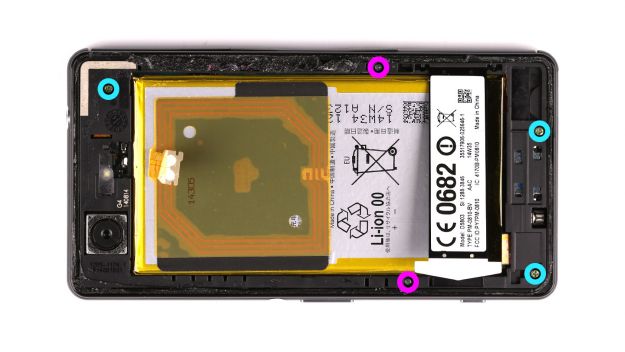

  • Dévissez les 5 vis Phillips du châssis.
    3 x 3,3 mm vis Phillips
    2 x 3,7 mm vis Phillips

Étape Suivante pour réparer l’écran du Sony Xperia Z3 Compact : Retrait du châssis

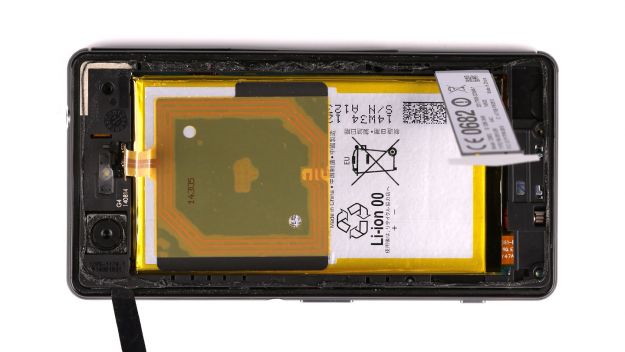

  • Le châssis est accroché à l’enceinte. Insérez la spatule de laboratoire en acier entre le châssis et le boîtier pour les déconnecter.

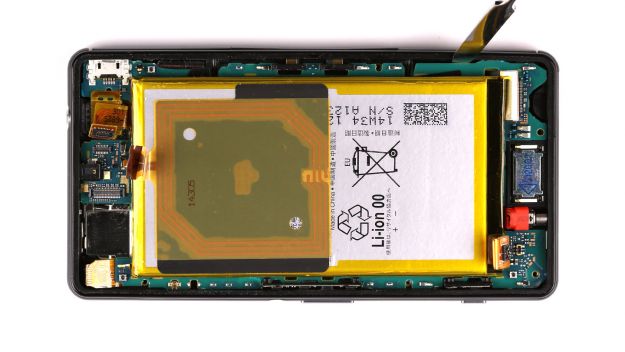

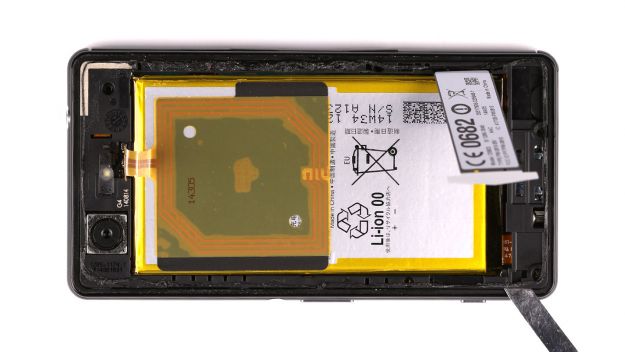

  • À l’aide de la spatule en acier, répétez ce processus tout autour de l’enceinte.

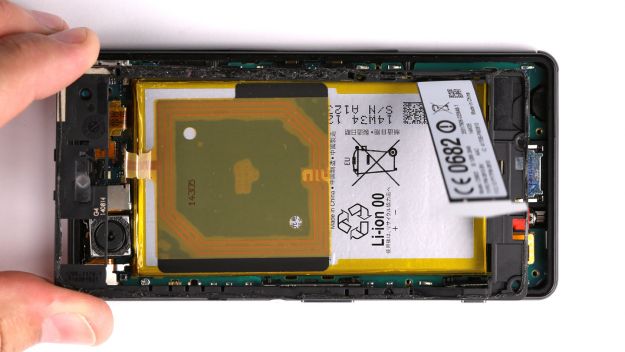

  • Une fois le châssis détaché, retirez-le.

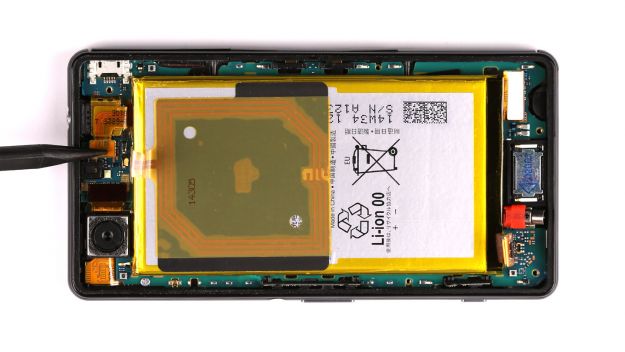

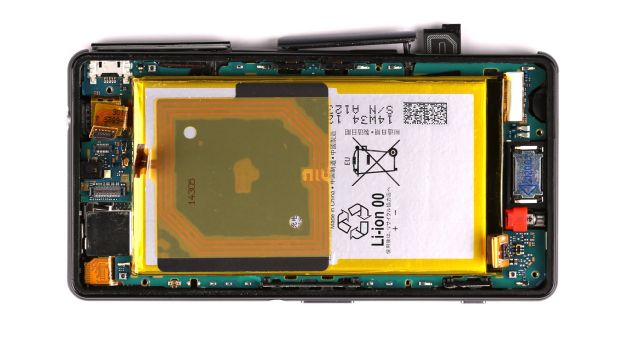

Étape Suivante pour réparer l’écran du Sony Xperia Z3 Compact : Déconnexion des connexions

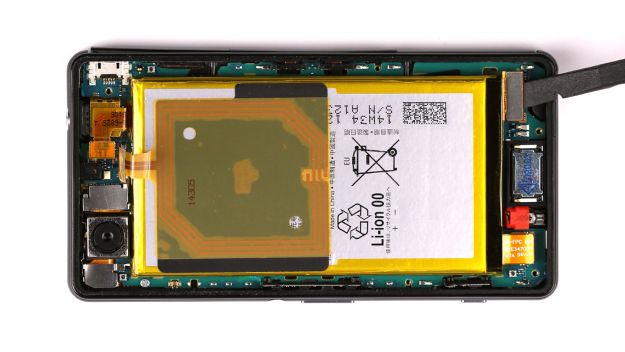

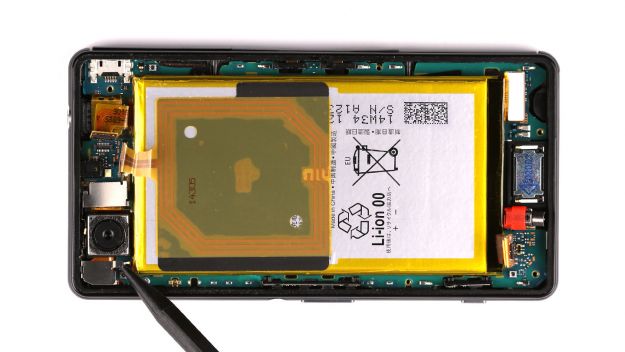

  • Vous devez déconnecter plusieurs connecteurs. Assurez-vous de ne pas arracher de pièces de la carte logique. Commencez par le connecteur de la batterie.
  • Déconnectez ensuite le câble flexible de l’écran plat.
  • Déconnectez maintenant le moteur du vibreur.
  • Débranchez la prise des écouteurs.

Étape Suivante pour réparer l’écran du Sony Xperia Z3 Compact : Suppression de la caméra arrière

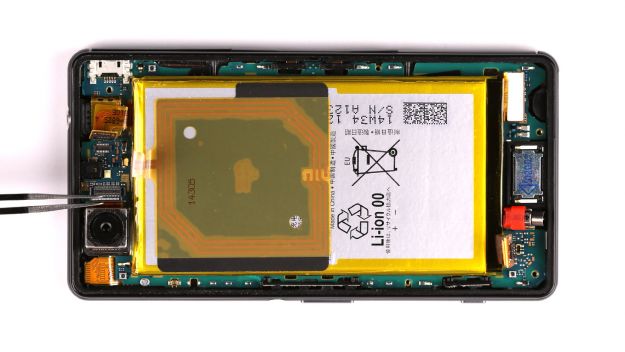

  • Déposez avec précaution le support métallique qui maintient l’appareil en place.
  • Utilisez une pincette pour retirer le crochet.
  • Déconnectez la caméra arrière de la carte logique.
  • Supprimer la caméra tournée vers l’arrière.

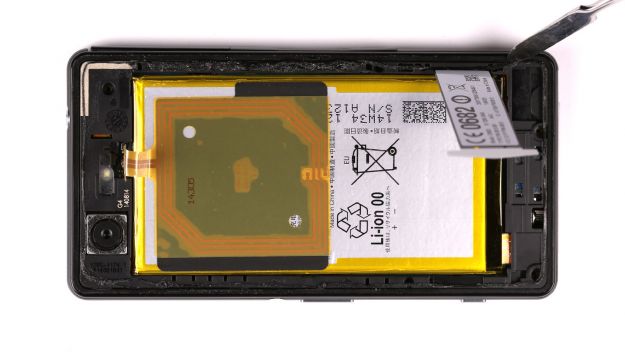

Étape Suivante pour réparer l’écran du Sony Xperia Z3 Compact : Retrait des cartes SIM et microSD

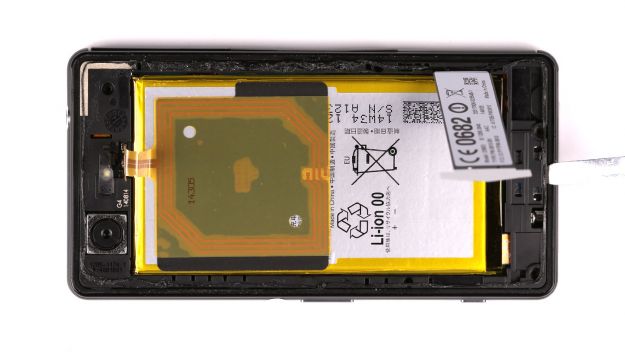

  • Enlevez la carte SIM et la carte microSD de votre appareil. Les deux cartes sont cachées sous un couvercle.
  • Enlevez la couverture et retirez les cartes. La carte microSD a son propre plateau.

Étape Suivante pour réparer l’écran du Sony Xperia Z3 Compact : Déconnexion de la carte logique





  • Retirer la vis Phillips qui maintient la carte logique en place.
    1 x 2,3 mm Vis Phillips

Étape Suivante pour réparer l’écran du Sony Xperia Z3 Compact : Suppression du tableau logique





  • Détachez la carte logique en utilisant le spudger pour la faire sortir un peu de l’enceinte.
  • Une fois la carte logique détachée, guidez le câble d’affichage à travers l’ouverture de la carte logique.
  • Supprimer le tableau logique.

Les bons outils pour votre réparation

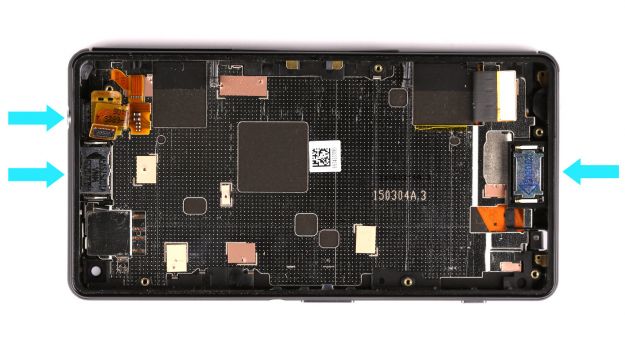

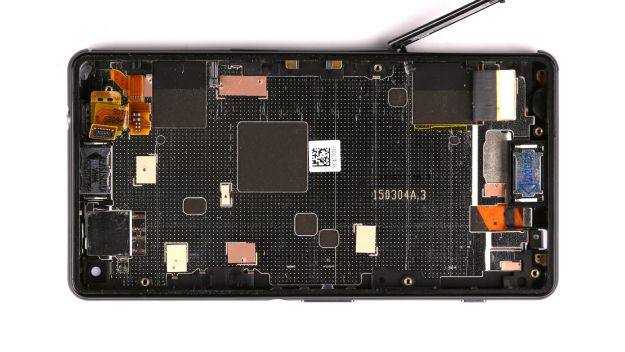

Étape Suivante pour réparer l’écran du Sony Xperia Z3 Compact : Transfert de pièces





  • L’écran de remplacement n’a peut-être pas toutes les pièces, mais vous pouvez les transférer de votre ancien écran.
  • Enlevez les deux haut-parleurs, la prise des écouteurs et les trois couvercles.
  • Vous pouvez retirer les couvercles du port USB et de la fente pour carte SIM/microSD.
  • Vous devez utiliser la spatule de laboratoire en acier pour retirer le couvercle du contact du chargeur magnétique. Vous pouvez d’abord chauffer un peu le couvercle.

Étape Suivante pour réparer l’écran du Sony Xperia Z3 Compact : Installation de la carte logique





  • Positionner la carte logique dans l’enceinte.
  • Guidez avec précaution le câble d’affichage dans l’ouverture du tableau logique.

Étape Suivante pour réparer l’écran du Sony Xperia Z3 Compact : Fixation du tableau logique





  • Fixer la carte logique avec la vis Phillips.
    1 x 2,3 mm vis Phillips

Étape Suivante pour réparer l’écran du Sony Xperia Z3 Compact : Insertion des cartes SIM et microSD





  • Remettez la carte SIM et la carte microSD dans votre appareil. Les deux cartes sont cachées sous un couvercle.
  • Enlevez la couverture et mettez les cartes. La carte microSD a son propre plateau.

Étape Suivante pour réparer l’écran du Sony Xperia Z3 Compact : Installation de la caméra arrière





  • Positionner la caméra de recul dans l’enceinte.
  • Connecter la caméra à la carte logique.
  • Sécurisez la caméra avec le support métallique.

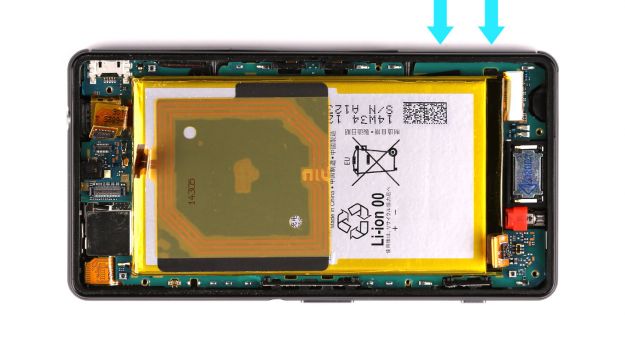

Étape Suivante pour réparer l’écran du Sony Xperia Z3 Compact : Établir les liens





  • Branchez la prise des écouteurs.
  • Sécurisez le moteur du vibrateur à l’endroit où il se trouvait à l’origine.

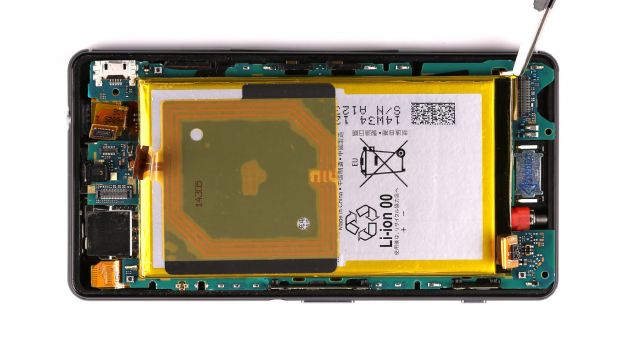

  • Connecter le câble flexible de l’écran plat à la carte logique.
  • Connecter la batterie.

Étape Suivante pour réparer l’écran du Sony Xperia Z3 Compact : Installation du châssis





  • Positionner le châssis sur l’enceinte.
  • Appuyez sur le châssis tout autour du boîtier pour que le châssis se mette en place sur le boîtier.

Étape Suivante pour réparer l’écran du Sony Xperia Z3 Compact : Fixation des vis du châssis





  • Attacher le châssis au boîtier avec les 5 vis Phillips.
    3 x 3,3 mm vis Phillips
    2 x 3,7 mm vis Phillips

Étape Suivante pour réparer l’écran du Sony Xperia Z3 Compact : Connexion de l’antenne NFC





  • Connecter l’antenne NFC au châssis par son contact.

Étape Suivante pour réparer l’écran du Sony Xperia Z3 Compact : Fixation de la couverture arrière

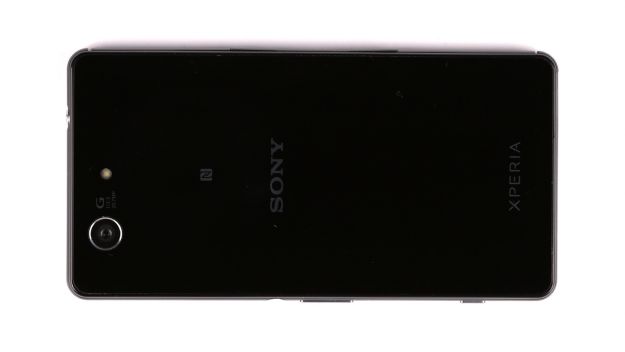

  • Remettre la couverture arrière. Pressez fermement sur les bords pour que les surfaces adhésives collent.
  • Chauffer la couverture arrière pour ramollir la colle qui y adhère permettra de mieux coller la couverture arrière. Vous pouvez également fixer le couvercle arrière en place et le laisser un moment pour que la colle puisse prendre.
