Pour commencer la réparation de votre Xperia Z2

Si vous êtes bloqué ou si vous avez des questions, vous pouvez poster un commentaire. Nous serons heureux de vous aider.

1ère étape pour réparer l’écran du Sony Xperia Z2 : Retrait des cartes SIM et microSD

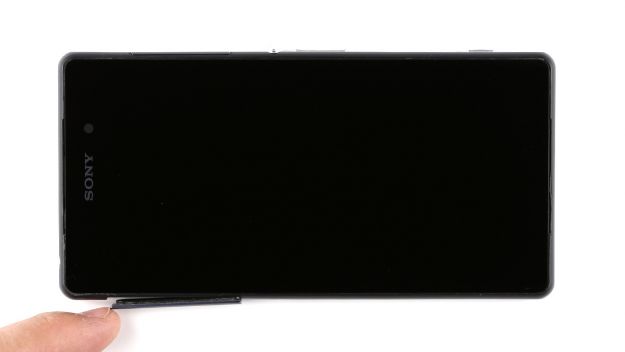

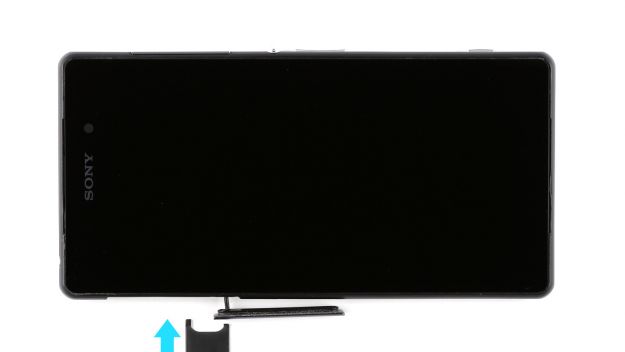

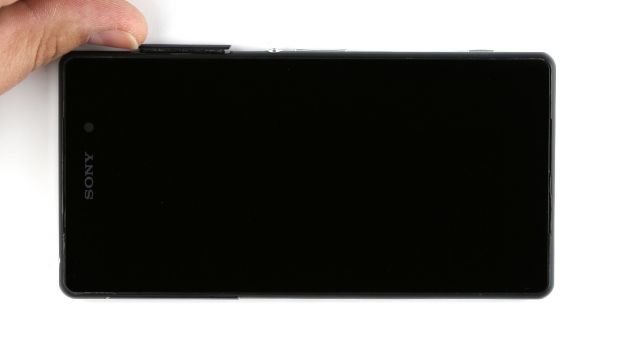

  • La fente pour la carte SIM est cachée sous un couvercle sur le côté gauche du Xperia Z2. Ouvrez le couvercle avec votre ongle ou un outil plat et pointu comme la spatule de laboratoire en acier. Coincez votre doigt ou l’outil sous le bord supérieur du couvercle et exercez une légère force pour l’éloigner de l’appareil.
  • La couverture peut pivoter à 360°. Ouvrez-le pour pouvoir retirer facilement le plateau de la carte SIM. Il y a une petite languette sur le plateau que vous pouvez tirer avec votre ongle ou une pince à épiler.

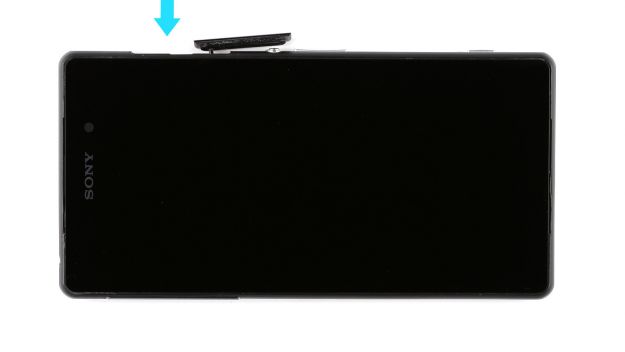

  • La carte microSD se trouve également sous un couvercle, cette fois sur le côté droit du Xperia Z2. Ouvrez le couvercle comme vous l’avez fait pour la carte SIM.
  • Enlever la carte microSD. Il y a une encoche dans la carte que vous pouvez tirer avec votre ongle ou avec la pince à épiler.
  • Fermer à nouveau les deux couvertures pour faciliter les prochaines étapes.

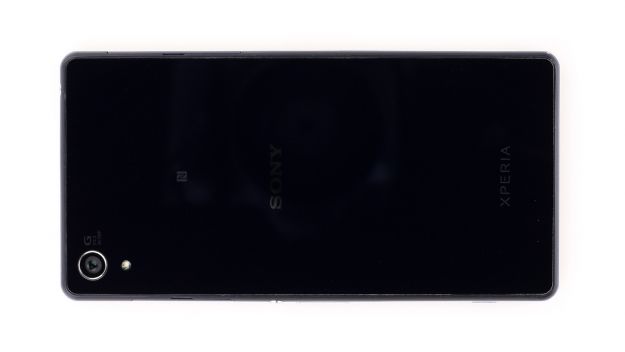

Étape Suivante pour réparer l’écran du Sony Xperia Z2 : Retrait de la couverture arrière

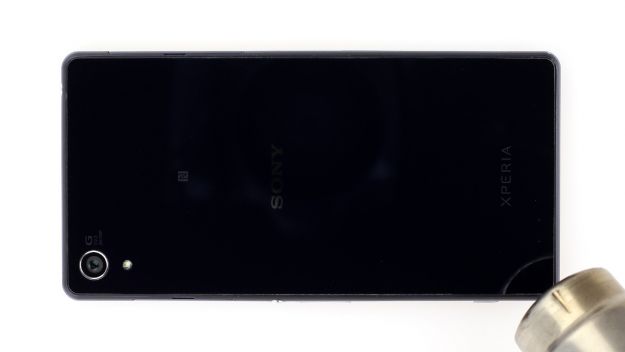

  • Le dos du boîtier du Sony Xperia Z2 est collé fermement en place. Pour le détacher, il faut le chauffer en permanence avec un pistolet thermique afin que la colle se ramollisse. Ensuite, vous devez insérer un pic en plastique dans l’espace entre le cadre et la vitre pour détacher la colle.

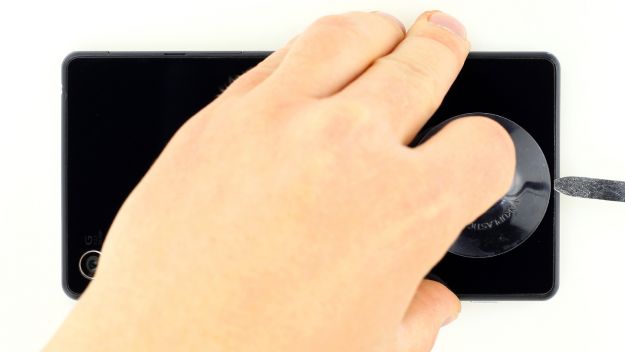

  • L’écart entre le cadre en aluminium et le verre est très faible. Nous vous recommandons d’utiliser un objet très plat et robuste pour vous glisser entre les deux.

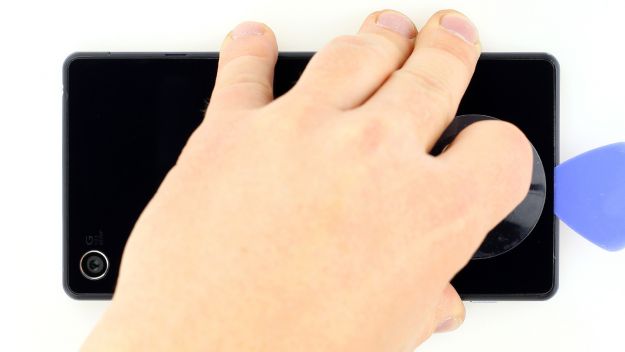

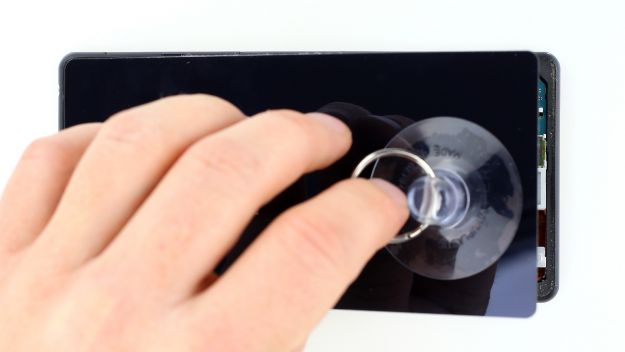

  • Soulever délicatement la couverture arrière en utilisant une ventouse.
  • Dès qu’un petit espace se libère, utilisez le pic en plastique pour éviter d’endommager l’aluminium.

Étape Suivante pour réparer l’écran du Sony Xperia Z2 : Insérer le pic





  • Vous ne devez insérer le pic que quelques millimètres entre la couverture arrière et le cadre pour éviter d’endommager l’intérieur de l’enceinte.
  • La couverture arrière est peinte à l’intérieur. Enlevez soigneusement tout résidu d’adhésif pour éviter les rayures ou les fissures.
  • Le dos de la couverture est collé sur tout le bord extérieur du Sony Xperia Z2. Déplacez l’aiguille une fois sur tout le téléphone.
  • Une fois que vous avez détaché toute la colle, vous pouvez soulever avec précaution le couvercle arrière.

Étape Suivante pour réparer l’écran du Sony Xperia Z2 : Retrait de la batterie

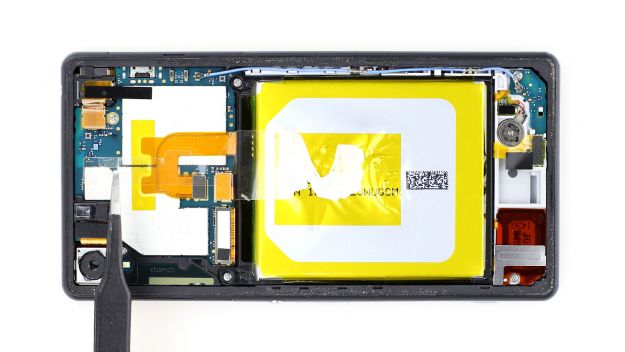

  • Tout d’abord, retirez la bande de plastique transparent qui recouvre le câble de connexion à la batterie.

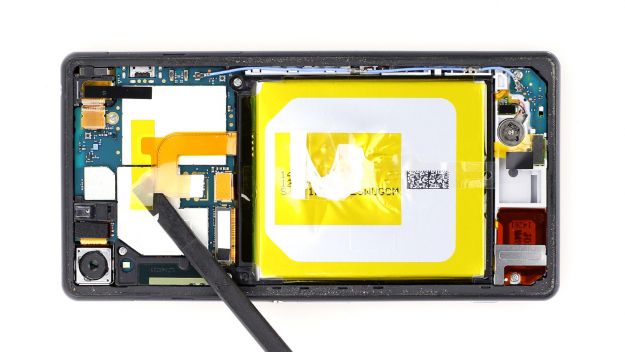

  • Insérez l’extrémité plate du spudger très légèrement sous le contact et soulevez-le. Veillez à ne pas rompre les résistances soudées sur la carte logique.
  • Détachez le jeu de câbles du plateau d’argent. Il est légèrement collé en place.

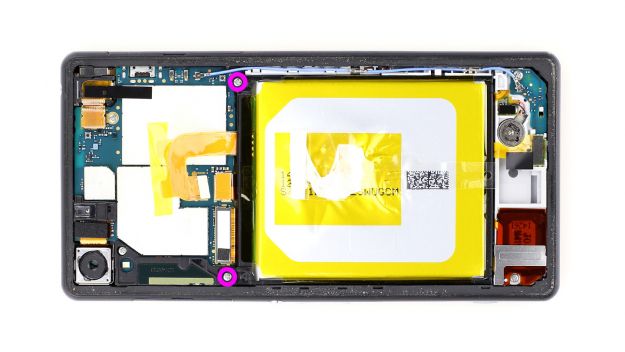

  • Enlever les deux vis Phillips.
    2 x 3,3 mm vis Phillips
  • Enlever ensuite la batterie.

Étape Suivante pour réparer l’écran du Sony Xperia Z2 : Déconnexion de la carte logique

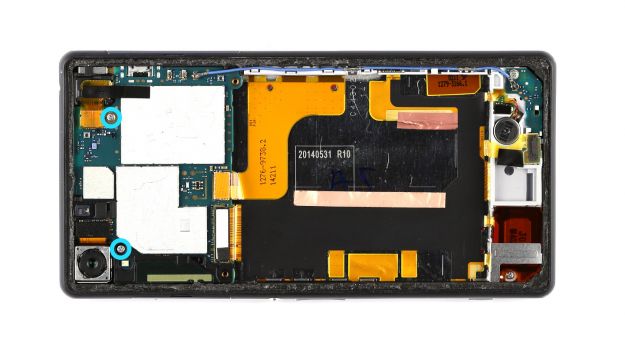

  • Démonter les deux vis qui fixent la carte logique au boîtier.
    2 x 3,4 mm Vis cruciformes
  • Enlevez soigneusement l’antenne noire avec une pincette.

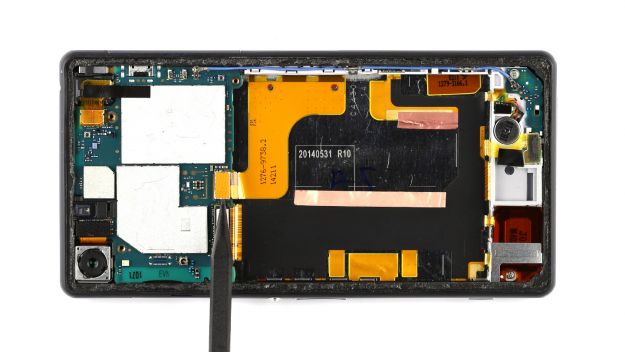

Étape Suivante pour réparer l’écran du Sony Xperia Z2 : Déconnexion de toutes les connexions à la carte logique

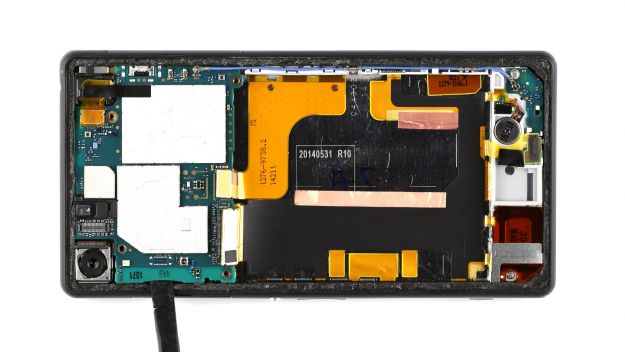

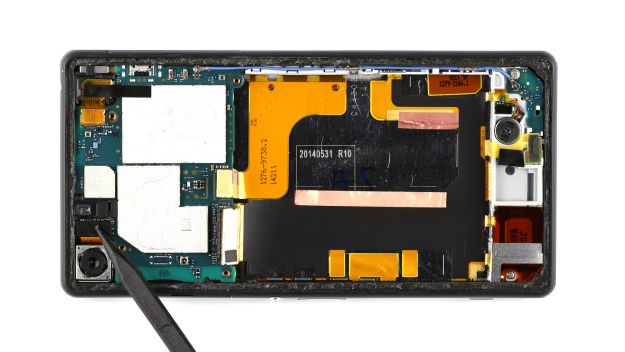

  • Déconnectez la connexion de la prise jack 3,5 mm à la carte logique en arrachant soigneusement le connecteur avec le spudger.
  • Déconnectez le câble d’antenne qui relie la carte logique à la sous-carte.
  • Déconnectez avec précaution le connecteur du port de chargement de la carte logique.
  • Déconnectez le connecteur des boutons de commande.
  • Débranchez la connexion entre la carte logique et la caméra arrière.

Étape Suivante pour réparer l’écran du Sony Xperia Z2 : Suppression du tableau logique

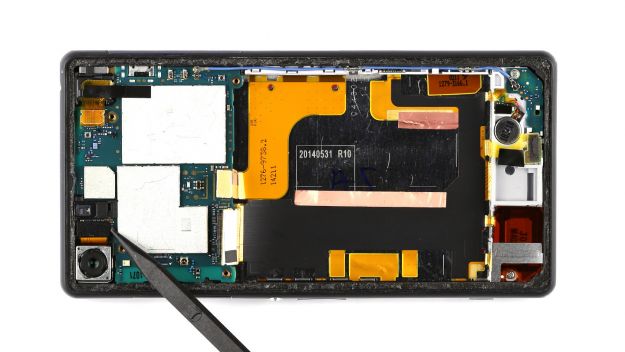

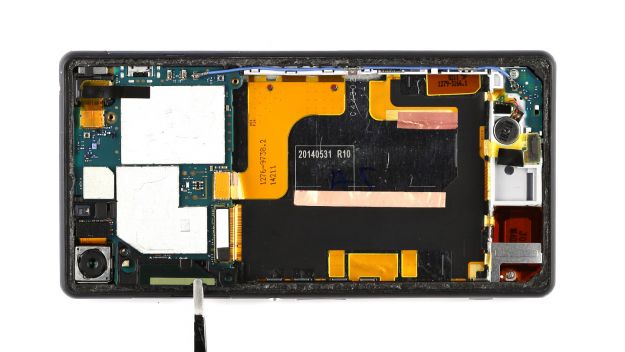

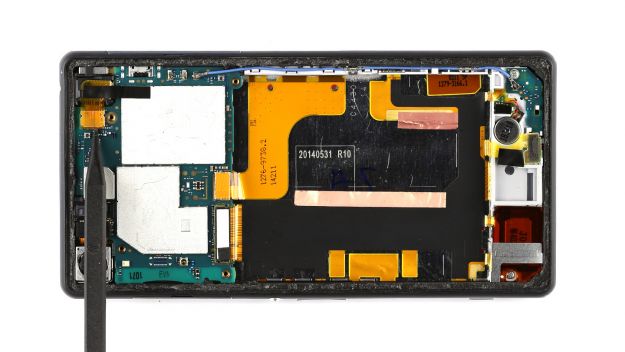

  • Soulevez délicatement la carte logique avec le spudger pour la sortir de l’enceinte. La carte logique est légèrement accrochée à l’enceinte. Il y a une petite ouverture sur le fond où vous pouvez mettre le spudger.

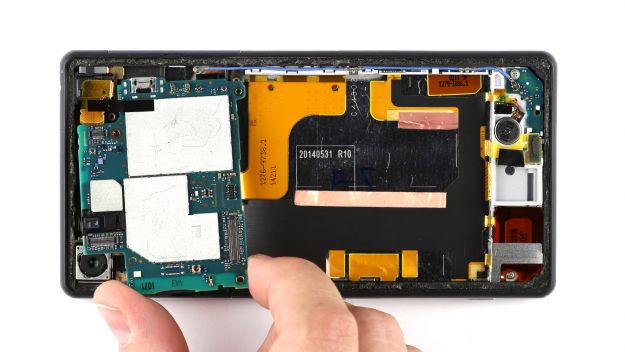

  • Sortez la carte logique de l’enceinte avec vos doigts. Tournez-la un peu vers la gauche pour pouvoir la retirer plus facilement sans vous coincer dans les connecteurs.

Étape Suivante pour réparer l’écran du Sony Xperia Z2 : Déconnexion de toutes les connexions au sous-plancher

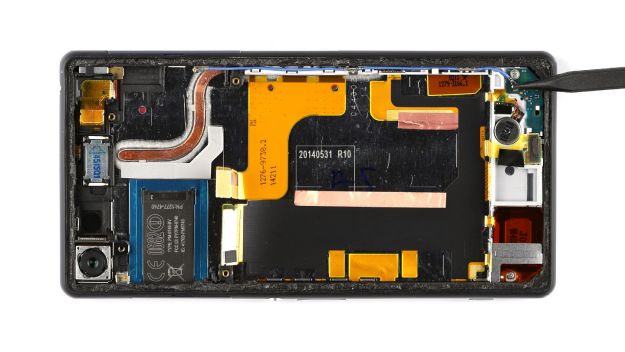

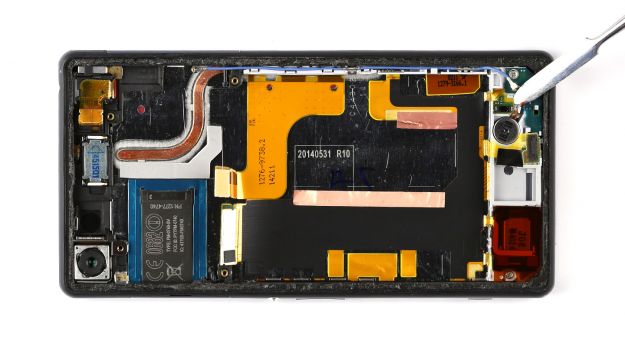

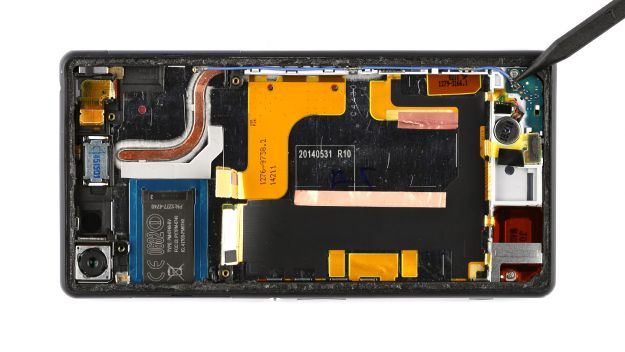

  • Déconnectez avec précaution le câble d’antenne du sous-plancher.

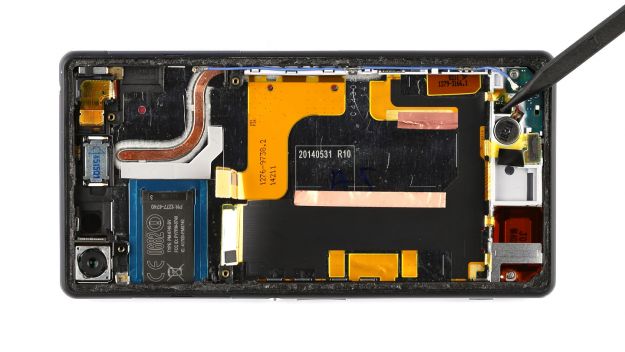

  • Déconnectez la prise du moteur du vibrateur de la sous-commission.

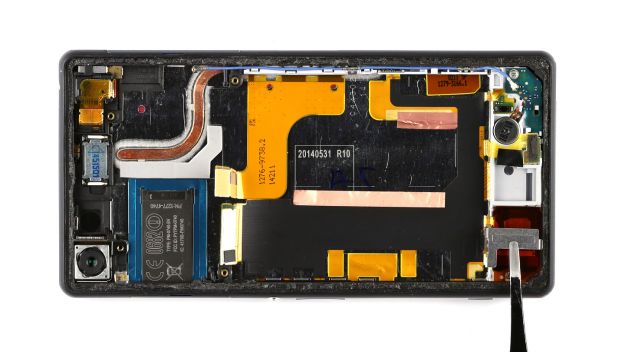

Étape Suivante pour réparer l’écran du Sony Xperia Z2 : Retrait du support sur le haut-parleur





  • Il y a un support métallique qui maintient le haut-parleur et le sous-carton en place. Le support est accroché à l’enceinte. Vous pouvez insérer la spatule en acier entre un clip de retenue et le support pour le détacher.
  • Enlever le support métallique de l’enceinte.

Étape Suivante pour réparer l’écran du Sony Xperia Z2 : Suppression du sous-carton

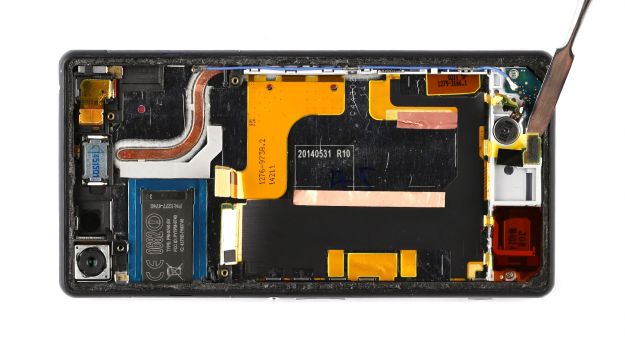

  • À l’aide de la spatule en acier, déconnectez soigneusement le contact du moteur du vibrateur de la sous-commission. Insérez la spatule entre la sous-plaque et la plaque de contact.
  • À l’aide de la spatule en acier, soulevez délicatement le microphone pour le sortir du creux dans le sous-plancher.
  • Utiliser un peu de force pour détacher les contacts du haut-parleur sur le matériau de support transparent brun-rougeâtre du sous-carton.

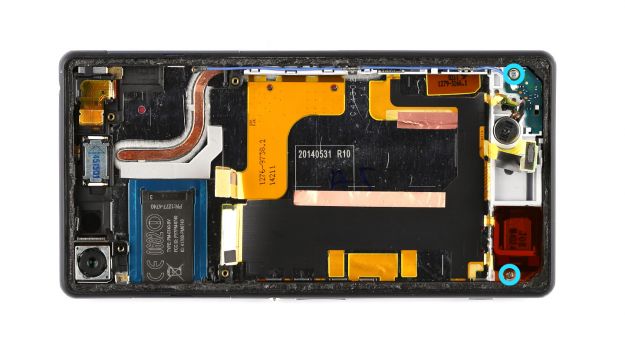

  • Déposer les deux vis qui maintiennent le sous-plancher en place.
    2 x 3,4 mm vis Phillips

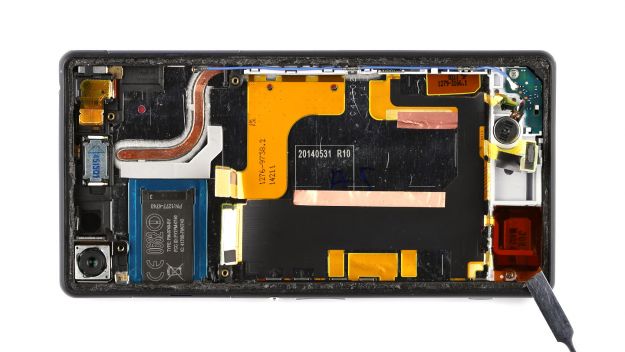

  • Utilisez l’extrémité plate du spudger pour extraire avec précaution le sous-plancher de l’enceinte. Placez le spudger au milieu pour éviter d’endommager les câbles plats flexibles.

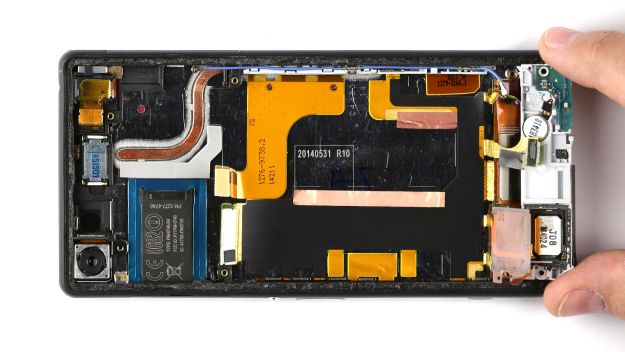

  • Enlever le sous-panneau de l’enceinte.

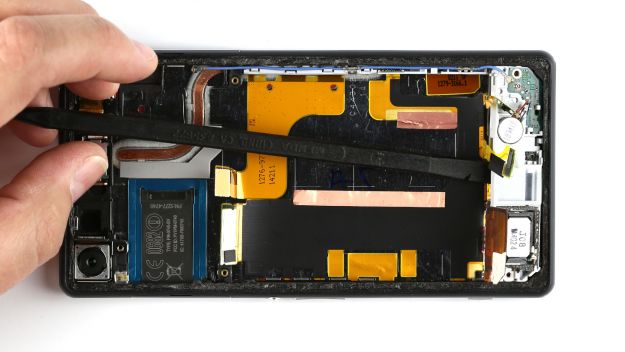

Étape Suivante pour réparer l’écran du Sony Xperia Z2 : Retrait du câble d’antenne

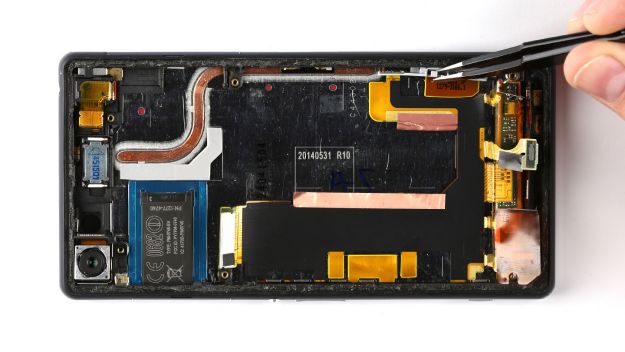

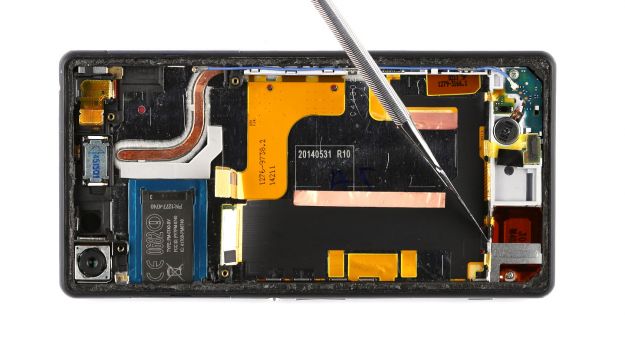

  • Enlevez de votre smartphone le câble d’antenne qui est serré contre le côté du boîtier. À l’aide d’une pincette, tirez doucement sur le câble sans l’écraser.

Étape Suivante pour réparer l’écran du Sony Xperia Z2 : Enlever le câble plat flexible du contact du chargeur

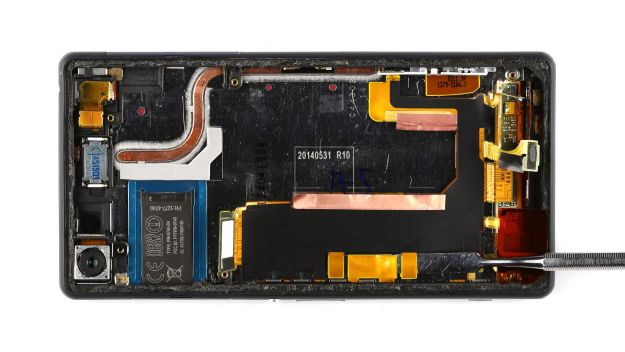

  • À l’aide de la spatule en acier, détachez soigneusement le câble plat flexible du contact du chargeur de l’enceinte en insérant la spatule entre le câble plat flexible et l’enceinte. Le câble plat flexible est collé au cadre, de sorte que la chaleur peut le retirer plus facilement. Si la colle est trop forte, chauffez le boîtier à l’air chaud.
  • Enlevez le câble plat flexible de votre smartphone.

Étape Suivante pour réparer l’écran du Sony Xperia Z2 : Suppression du câble plat flexible principal





  • Replier avec précaution le câble plat flexible pour exposer le contact du câble plat flexible principal en dessous de lui. Tenez les contacts du moteur du vibreur et du haut-parleur, ainsi que du microphone vocal, en place avec votre autre main.

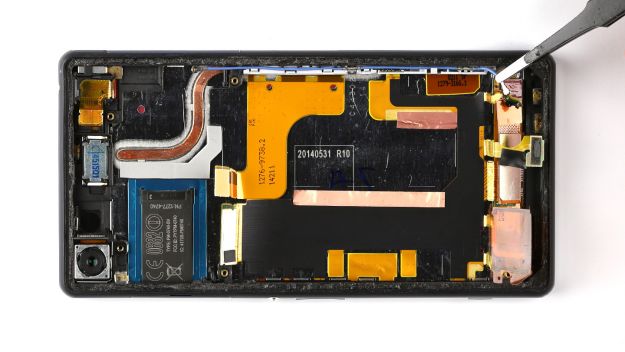

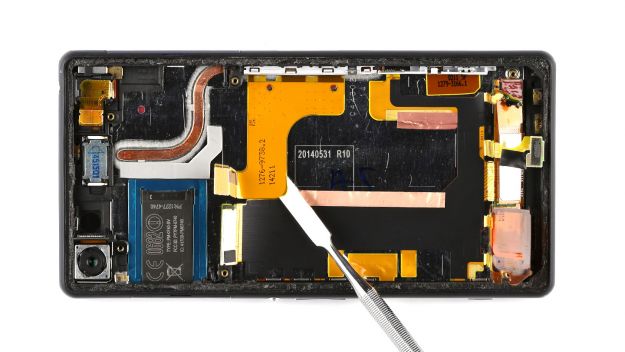

  • En utilisant le spudger, détachez soigneusement le câble plat flexible principal de l’écran.

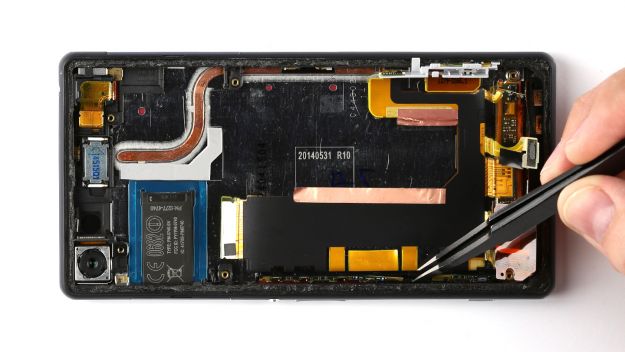

  • Le câble plat flexible est collé à l’enceinte. Détachez soigneusement le câble plat flexible en insérant la spatule en acier entre l’enceinte et le câble plat flexible. Si la colle est trop forte, vous pouvez chauffer l’enceinte à l’air chaud.

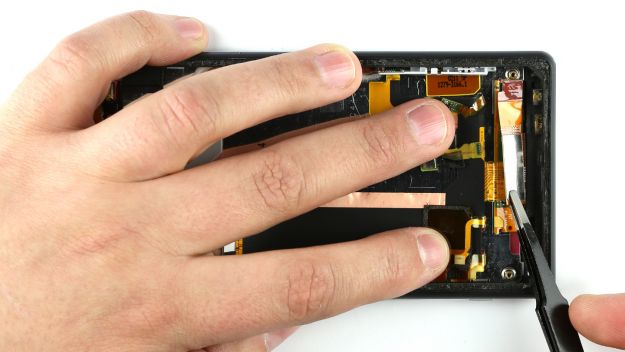

  • Le câble plat flexible est accroché à l’enceinte sur deux côtés. Utilisez un peu de force et une paire de pinces pour retirer le câble plat flexible de l’enceinte. Faites très attention car il y a de petites parties sur le câble plat flexible qui pourraient être arrachées.

Les bons outils pour votre réparation

Étape Suivante pour réparer l’écran du Sony Xperia Z2 : Transfert de pièces





  • Les pièces de rechange n’ont pas toutes les mêmes caractéristiques, vous devrez donc peut-être transférer les pièces suivantes :

    • prise jack 3,5 mm
    • Haut-parleur pour écouteur
    • Caméra arrière
    • Type plate
    • Couvercle pour le logement de la carte SIM
    • Couverture pour le slot microSD

Étape Suivante pour réparer l’écran du Sony Xperia Z2 : Installation du câble plat flexible principal





  • Mettre le câble plat flexible principal dans sa position d’origine.
  • Utilisez les pinces pour mettre en place le câble plat flexible des deux côtés. Une fois de plus, notez que de petites parties pourraient être arrachées du câble plat flexible.
  • Pressez le câble plat et flexible sur le boîtier pour que les surfaces adhésives se collent les unes aux autres, et appuyez sur les contacts du microphone, du moteur du vibreur et du haut-parleur avec votre main pour pouvoir connecter facilement l’écran.
  • Replier le câble plat flexible de manière à couvrir le contact de l’écran.

Étape Suivante pour réparer l’écran du Sony Xperia Z2 : Installation du câble plat flexible du contact du chargeur





  • Retourner le câble plat flexible du contact du chargeur dans le boîtier. Assurez-vous qu’il est dans la bonne position et appuyez fermement le câble plat flexible sur le boîtier avec vos doigts pour que la colle colle adhère bien.

Étape Suivante pour réparer l’écran du Sony Xperia Z2 : Raccordement du câble d’antenne





  • Raccordez à nouveau le câble d’antenne à votre smartphone. Il y a deux manchons métalliques sur le câble. Vous devez presser ces manchons dans les deux supports métalliques. De cette façon, le câble sera dans la bonne position dans l’enceinte.

Étape Suivante pour réparer l’écran du Sony Xperia Z2 : Installation du sous-carton





  • Retourner le sous-cadre dans sa position initiale.
  • Attacher le sous-plancher au boîtier avec les deux vis.
    2 x 3,4 mm vis Phillips
  • Mettez le microphone et le contact du moteur du vibreur dans les encoches correspondantes et rabattez le contact du haut-parleur pour qu’il soit connecté au haut-parleur.

Étape Suivante pour réparer l’écran du Sony Xperia Z2 : Installation du support sur le haut-parleur





  • Fixez à nouveau le support sur le haut-parleur dans l’enceinte. Vous devriez pouvoir l’entendre s’enclencher doucement en place.

Étape Suivante pour réparer l’écran du Sony Xperia Z2 : Établir tous les liens avec le sous-comité





  • Connectez le moteur du vibreur au sous-carton.
  • Reconnectez le câble de l’antenne.

Étape Suivante pour réparer l’écran du Sony Xperia Z2 : Installation de la carte logique





  • Retourner la carte logique dans sa position dans l’enceinte. Assurez-vous que le port Micro-USB glisse dans l’ouverture du boîtier. Vous devriez entendre la carte logique se mettre doucement en place dans le boîtier. Essayez d’effectuer un léger mouvement de rotation comme lorsque vous l’avez retirée afin qu’elle ne se coince pas dans les connecteurs. Assurez-vous que les connecteurs ne se coincent pas sous la carte logique.

Étape Suivante pour réparer l’écran du Sony Xperia Z2 : Établir toutes les connexions au tableau logique





  • Connectez la caméra arrière à la carte logique. Vous devriez pouvoir entendre le connecteur se mettre en place en douceur dans la partie correspondante.
  • Connecter les commandes à la carte logique.
  • Connecter le port de chargement.
  • Reconnectez la carte logique à la sous-carte avec le câble d’antenne.
  • Rebranchez la prise jack 3,5 mm à la carte logique.

Étape Suivante pour réparer l’écran du Sony Xperia Z2 : Fixation du tableau logique





  • Retourner l’antenne noire à son emplacement d’origine.
  • Fixez la carte logique et l’antenne au boîtier avec les deux vis.
    2 x 3,4 mm vis Phillips

Étape Suivante pour réparer l’écran du Sony Xperia Z2 : Installation de la batterie

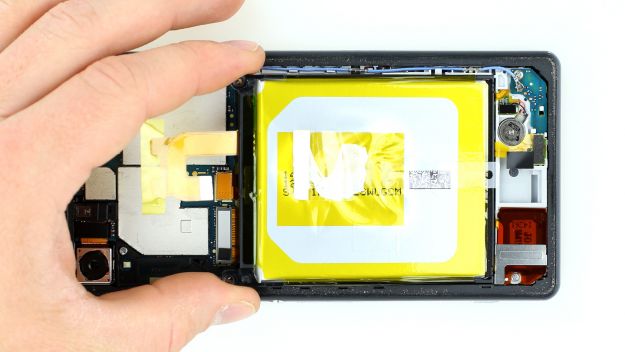

  • Mettez la batterie et vissez-la en place.

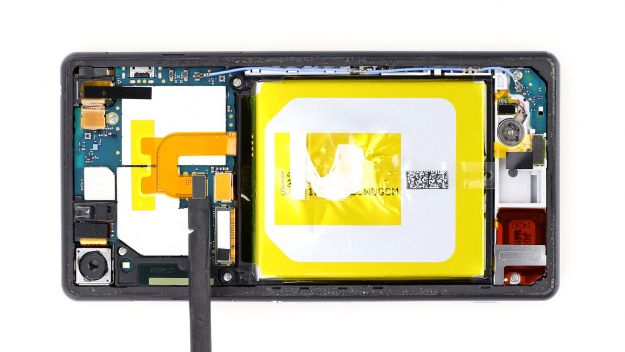

  • Rebranchez le connecteur et appuyez sur le câble placé sur le couvercle argenté.
  • Collez la bande de plastique transparent sur le câble de connexion de la batterie.

Étape Suivante pour réparer l’écran du Sony Xperia Z2 : Fixation de la couverture arrière





    En dernier lieu, vous devez à nouveau attacher la couverture arrière.
  • La vieille colle est généralement encore assez collante.
  • Remettez la couverture arrière, chauffez-la légèrement et pressez-la avec un peu de force sur le smartphone pendant un moment.

Étape Suivante pour réparer l’écran du Sony Xperia Z2 : Insertion des cartes SIM et microSD





  • Déplacez le couvercle pour ouvrir la fente de la carte SIM.
  • Remettez la carte SIM. Assurez-vous qu’elle est correctement alignée sur le plateau de la carte SIM. Si la carte SIM est bien positionnée sur le plateau, vous pouvez faire glisser les deux parties ensemble dans la fente de la carte SIM.
  • Ouvrez la fente pour la carte microSD.
  • Remettez la carte microSD en place et assurez-vous qu’elle est bien alignée.
  • Fermer à nouveau les deux couvertures.
