Guide de réparation de l’écran du Samsung Galaxy S7

Pour commencer la réparation de votre Galaxy S7

Si vous êtes bloqué ou si vous avez des questions, vous pouvez poster un commentaire. Nous serons heureux de vous aider.

1ère étape pour réparer l’écran du Samsung Galaxy S7 : Éteindre votre appareil

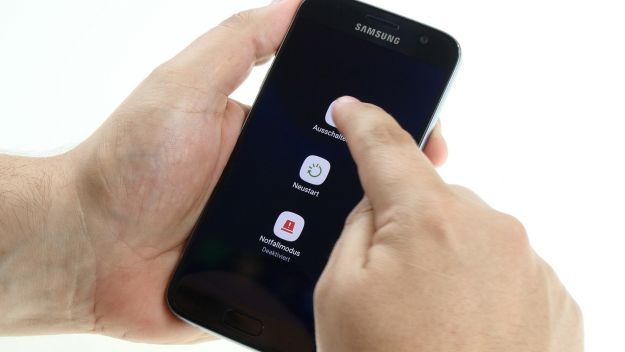

  • Eteignez votre appareil en maintenant le bouton d’alimentation enfoncé jusqu’à ce que l’option « Éteindre » apparaisse.
  • Utilisez votre doigt pour confirmer que vous voulez éteindre votre Galaxy S7 et attendez que l’écran se vide.

Étape Suivante pour réparer l’écran du Samsung Galaxy S7 : Retrait de la couverture arrière

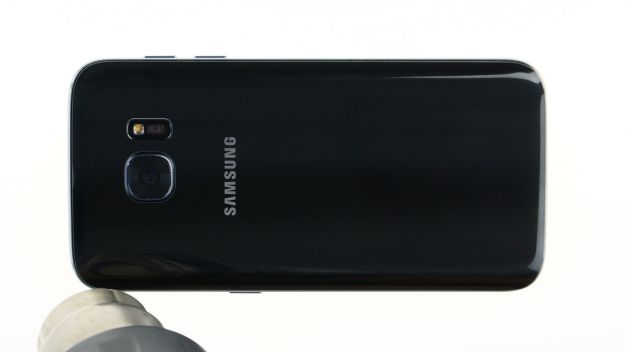

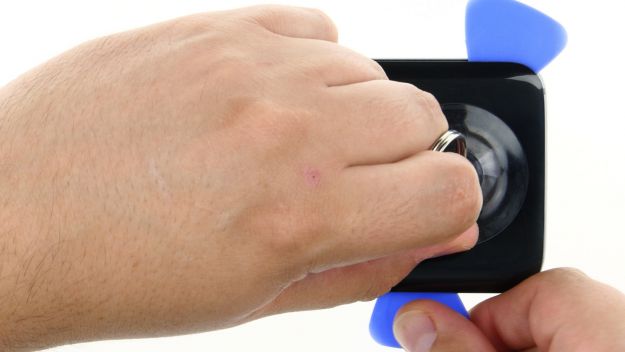

  • Le couvercle arrière en verre est collé au châssis. Retirez le couvercle arrière en mettant une ventouse et en tirant dessus. Utilisez également un pic pour pousser contre le châssis. Chauffez votre appareil à l’air chaud au préalable pour que la colle se détache plus facilement.
  • Dès qu’un espace apparaît entre la couverture arrière et le châssis, vous pouvez insérer le pic entre les deux parties.
  • La couverture arrière est peinte à l’intérieur. Enlevez soigneusement tout résidu d’adhésif pour éviter les rayures ou les fissures.

  • Utilisez plus de pics pour déconnecter tous les coins les uns après les autres.

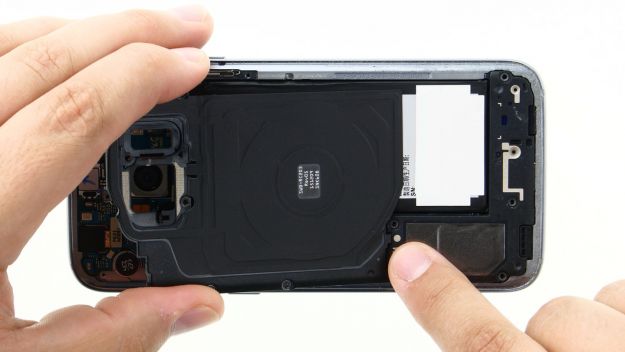

  • Enlevez le couvercle arrière dès que toute la colle est détachée.

Étape Suivante pour réparer l’écran du Samsung Galaxy S7 : Retirer les vis

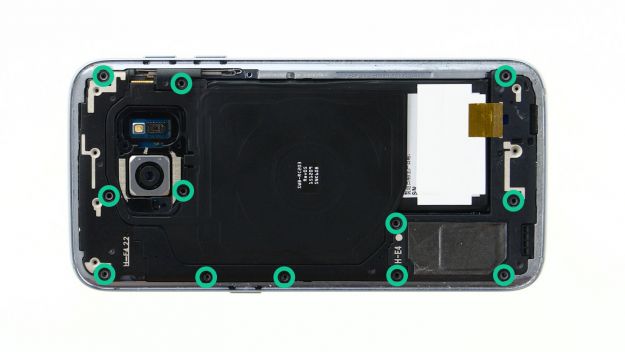

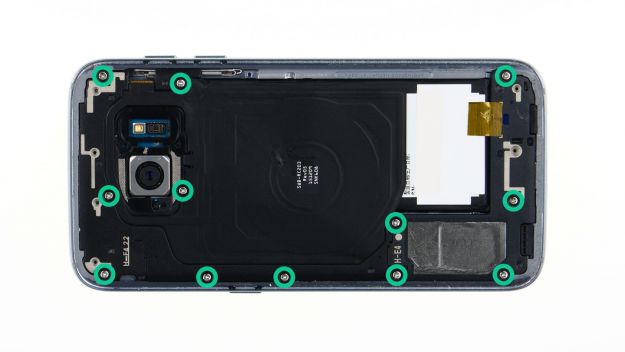

  • Retirer les douze vis qui maintiennent en place les antennes et le haut-parleur.
    12 x 3,3 mm vis Phillips PH00
  • Enlever la bande adhésive jaune.

Étape Suivante pour réparer l’écran du Samsung Galaxy S7 : Retrait de l’antenne supérieure





  • Déconnectez l’antenne supérieure de l’enceinte. L’antenne est accrochée à l’enceinte. Commencez par le coin supérieur droit.
    • Enlevez l’antenne de l’enceinte.

Étape Suivante pour réparer l’écran du Samsung Galaxy S7 : Retrait de l’antenne centrale





  • Tirer l’antenne centrale hors de l’enceinte. Notez qu’elle est accrochée à l’antenne inférieure.

Étape Suivante pour réparer l’écran du Samsung Galaxy S7 : Suppression de l’orateur

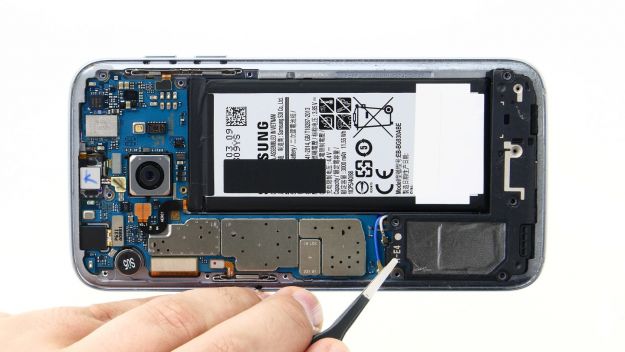

  • Déconnectez le haut-parleur en utilisant la pincette pour le décrocher sur le côté gauche.
  • Enlever le haut-parleur de l’enceinte.

Étape Suivante pour réparer l’écran du Samsung Galaxy S7 : Débranchement de la batterie

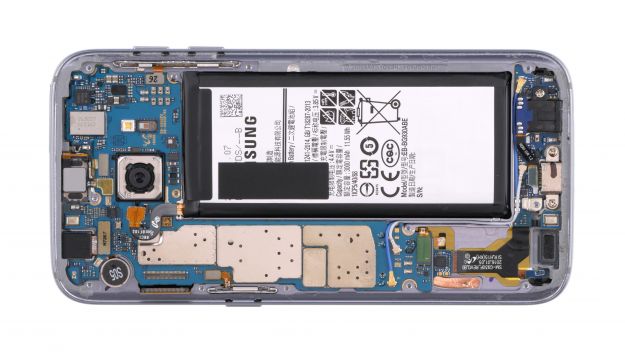

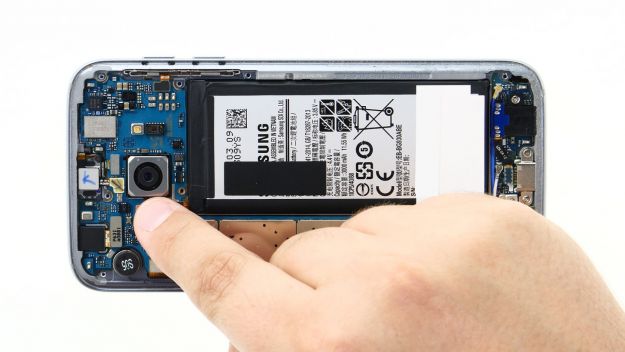

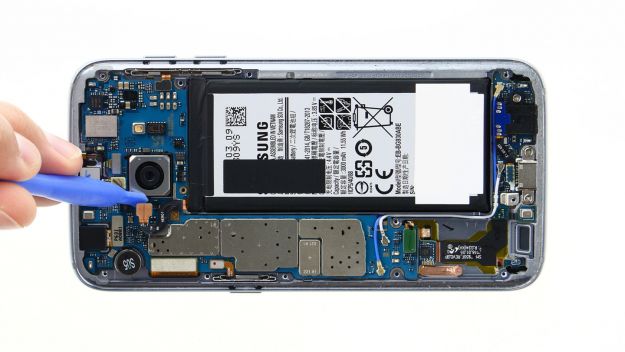

  • En utilisant le spudger, débranchez soigneusement le contact de la batterie de la carte mère. Retirez soigneusement le contact de la prise.

Étape Suivante pour réparer l’écran du Samsung Galaxy S7 : Débranchez l’écran

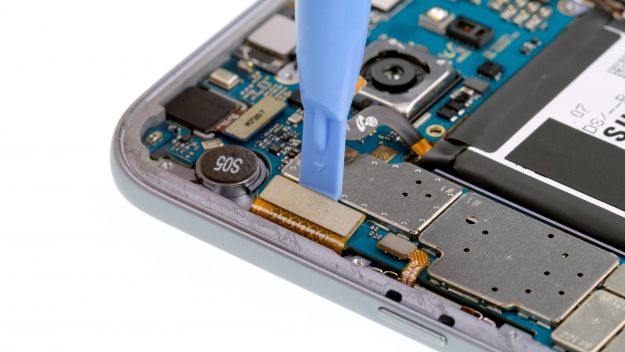

  • Déconnectez le connecteur d’affichage avec un spudger en plastique.

Étape Suivante pour réparer l’écran du Samsung Galaxy S7 : Tester le nouvel affichage





    Connecteur d’affichage Connecteur de batterie

Testez le nouvel écran avant de l’installer.


  • Placez l’écran à côté de l’appareil et connectez le connecteur.
  • Connectez la batterie.
  • Maintenez et appuyez sur le bouton d’alimentation pour démarrer l’appareil.
  • Ouvrez l’application du téléphone et composez *#0*#
  • Vérifiez l’écran tactile et les couleurs « rouge », « vert », « bleu » pour vous assurer que votre écran n’a pas d’erreurs de pixels et que toutes les zones répondent au toucher.
  • Appuyez et maintenez le bouton de mise en marche pour éteindre votre appareil.
  • Débranchez d’abord la batterie puis l’écran.

Les bons outils pour votre réparation

Étape Suivante pour réparer l’écran du Samsung Galaxy S7 : Supprimer l’affichage

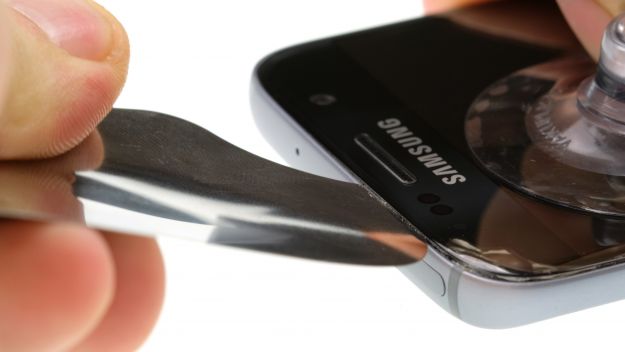

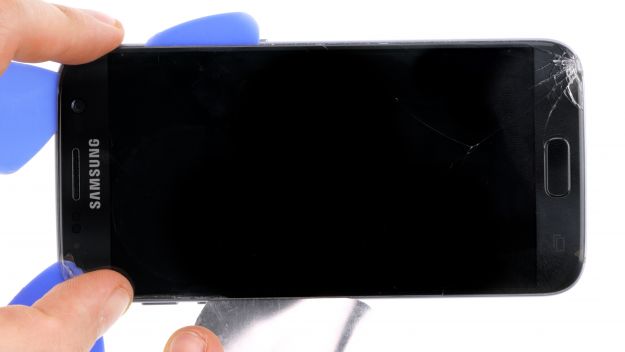

  • L’écran du Samsung Galaxy S7 est fermement collé avec de l’adhésif. Chauffez l’écran avec un pistolet thermique (ou un sèche-cheveux) pour ramollir l’adhésif et retirer l’écran. Ensuite, faites glisser un outil comme l’iFlex ou l’iSesamo dans l’espace entre le cadre et l’écran pour décoller l’adhésif.
  • Commencez par la moitié supérieure, car le bouton d’accueil et les boutons de navigation doivent être manipulés avec beaucoup de précaution.

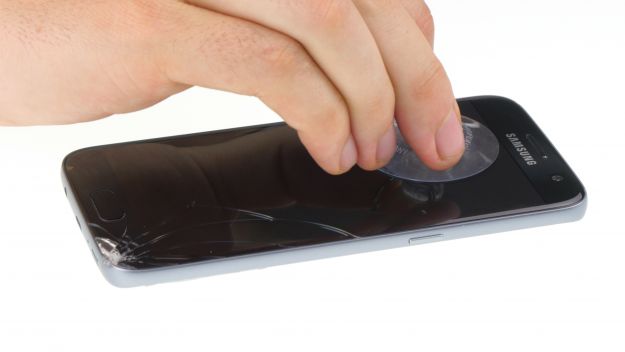

  • Utilisez la ventouse pour soulever l’écran et appuyez sur le cadre avec votre outil pour faire un espace. Faites ensuite glisser l’outil dans l’espace.
  • Desserrer l’adhésif tout autour et insérer des pics en plastique plat dans l’espace pour empêcher l’écran de se recoller au cadre.
  • Insérer l’outil à seulement 2 mm de la position du bouton d’accueil et des boutons de navigation. Les boutons de navigation sont collés à l’arrière de l’écran et peuvent se déchirer si le pic est inséré trop profondément.

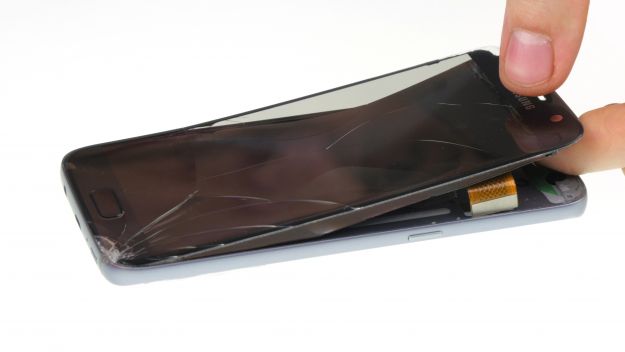

    • Essayez de retirer le verre et l’écran ensemble. Faites attention, l’écran peut se briser. Chauffez lentement tous les points difficiles un par un.
    • Soulevez maintenant avec précaution l’écran et ouvrez-le en appuyant sur le bouton d’accueil. Avant de retirer complètement l’écran, vérifiez si les boutons de navigation sont séparés de l’écran.

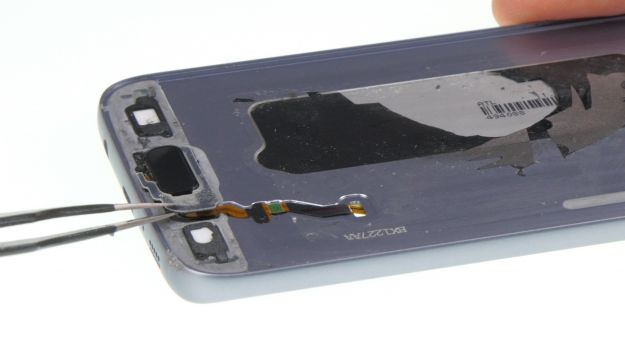

  • Si le cadre se détache autour du bouton d’accueil et colle à l’écran de verre, vous pouvez le chauffer un peu, le soulever et le coller à nouveau au cadre autour du bouton d’accueil.

    • Étape Suivante pour réparer l’écran du Samsung Galaxy S7 : Préparer le cadre et appliquer l’adhésif




    Avant d’installer et de recoller l’écran, vous devez préparer le cadre.

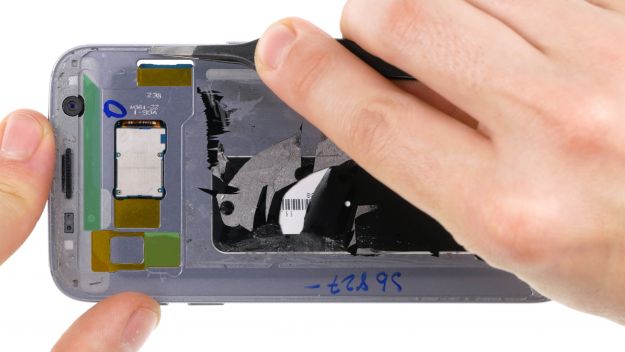

    • Enlever tous les résidus de l’affichage défectueux. Utilisez les pinces pour retirer avec précaution les fragments de verre restants.
    • Faites passer un outil le long du bord du cadre pour enlever progressivement le plus de résidus de colle possible.

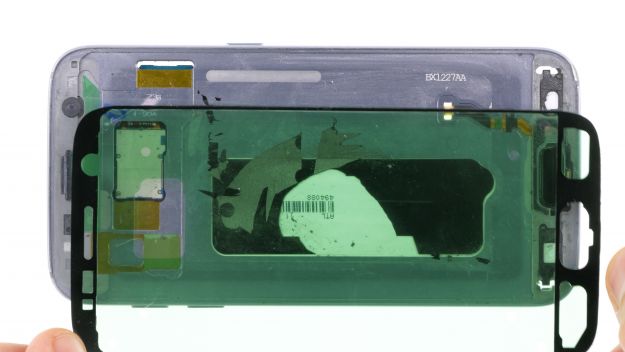

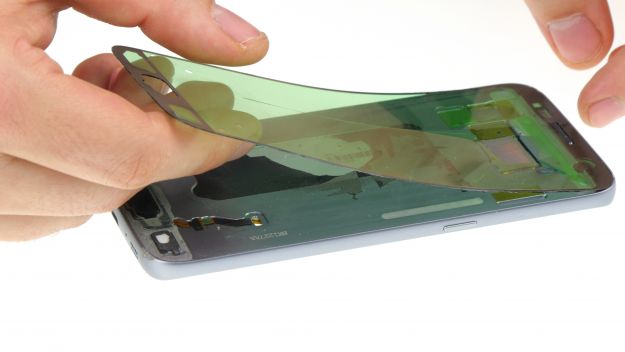

    • Installez le nouvel autocollant de cadre sur l’appareil en douceur et sans plis. Faites glisser votre doigt sur toutes les surfaces pour enlever les éventuelles bosses.

  • Vérifiez que l’autocollant du cadre est correctement aligné. Regardez les trous pour la caméra, le bouton d’accueil et les boutons de navigation pour voir où se trouvent le haut, le bas, l’avant et l’arrière.



    • Retirez le film de protection et commencez à fixer avec précaution l’autocollant du cadre à partir de la position centrale supérieure. Assurez-vous que l’autocollant du cadre n’est pas incliné.
    • Laissez l’autocollant du cadre glisser lentement dans l’appareil, puis vérifiez à nouveau l’alignement.
    • Appuyez fermement sur l’autocollant du cadre tout autour, puis retirez le deuxième film protecteur.

  • Vérifiez que l’adhésif ne se décolle pas avec le film protecteur ou ne se froisse pas.
  • L’autocollant ne doit pas sortir sur les bords du cadre. Sinon, elle reste visible lorsque l’écran est installé.

    • Étape Suivante pour réparer l’écran du Samsung Galaxy S7 : Installer l’écran





    • Prenez le câble flexible avec le connecteur à travers l’ouverture du cadre métallique.

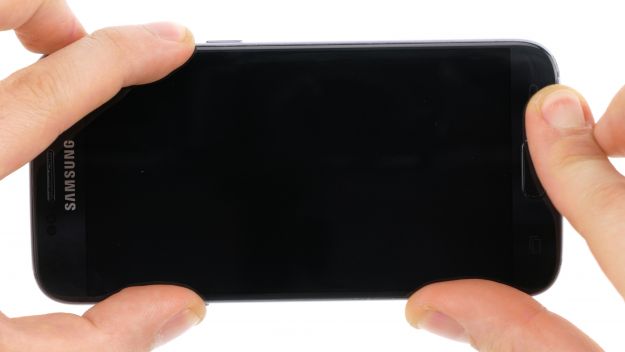

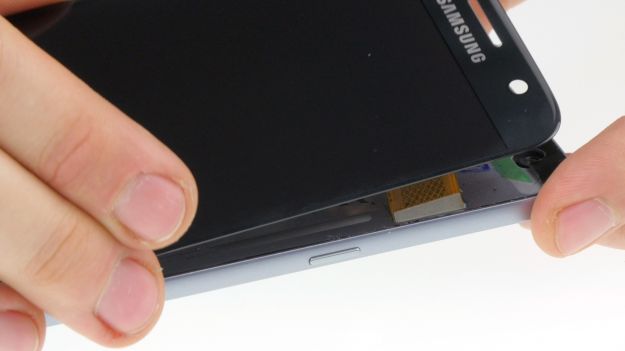

    • Positionnez l’écran sur le cadre. Utilisez l’écouteur et le bouton d’accueil pour l’orientation.
    • Assurez-vous qu’aucun adhésif ne dépasse, puis collez progressivement l’écran sur le cadre.
    • Appuyez fermement sur l’écran, afin que l’adhésif puisse adhérer.

    Étape Suivante pour réparer l’écran du Samsung Galaxy S7 : Connecter l’écran




    Connectez le connecteur d’affichage.


    • Placez le connecteur d’affichage sur le contact de la carte de circuit imprimé et appuyez dessus.

    Étape Suivante pour réparer l’écran du Samsung Galaxy S7 : Connexion de la batterie





    • Connectez la batterie à la carte mère. Enfoncez le contact dans la prise de la carte mère jusqu’à ce que vous entendiez un déclic.

    Étape Suivante pour réparer l’écran du Samsung Galaxy S7 : Installation du haut-parleur





    • Mettez le haut-parleur à l’extrémité inférieure de l’enceinte.
    • Appuyez sur le haut-parleur avec vos doigts jusqu’à ce qu’il s’enclenche dans l’enceinte.

    Étape Suivante pour réparer l’écran du Samsung Galaxy S7 : Installation de l’antenne centrale





    • Retourner l’antenne dans l’enceinte après l’avoir accrochée à l’antenne inférieure.
    • Appuyez sur l’antenne avec vos doigts jusqu’à ce qu’elle s’enclenche dans le boîtier.

    Étape Suivante pour réparer l’écran du Samsung Galaxy S7 : Installation de l’antenne supérieure





    • Retourner l’antenne dans l’enceinte. Mettez-la d’abord sur le côté gauche, puis appuyez dessus fermement avec les doigts.
    • Vous devriez pouvoir entendre le clic de l’antenne en place.

    Étape Suivante pour réparer l’écran du Samsung Galaxy S7 : Fixation des vis





    • Remettez la bande adhésive jaune.
    • Attache tout en utilisant les vis.
      12 x 3,3 mm vis Phillips PH00

    Étape Suivante pour réparer l’écran du Samsung Galaxy S7 : Fixation de la couverture arrière





    • Retourner la couverture arrière dans sa position initiale.
    • Appuyez sur le dos de la couverture pour que la colle colle colle.
    • Vous pouvez également chauffer votre appareil à l’air chaud puis le fixer ou le lester avec quelques livres pour que la colle colle adhère mieux.
