Pour commencer la réparation de votre Galaxy S6 Edge

Si vous êtes bloqué ou si vous avez des questions, vous pouvez poster un commentaire. Nous serons heureux de vous aider.

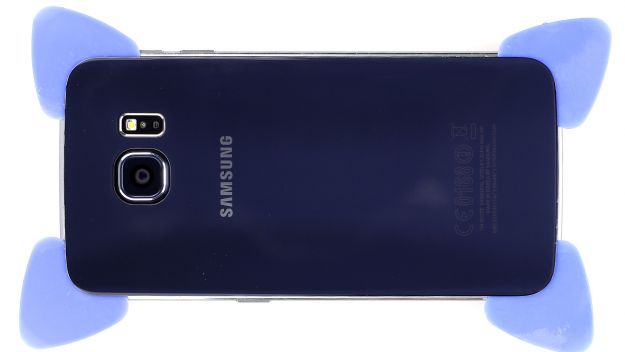

1ère étape pour réparer l’écran du Samsung Galaxy S6 Edge : Retrait de la couverture arrière





  • Le dos du boîtier du Samsung Galaxy S6 Edge est collé fermement en place. Pour le détacher, il faut le chauffer en permanence avec un pistolet thermique afin que la colle se ramollisse. Ensuite, vous devez insérer un pic en plastique dans l’espace entre le cadre et la vitre pour détacher la colle.
  • L’écart entre le cadre en aluminium et le verre est très faible. Nous vous recommandons d’utiliser un objet très plat et robuste pour vous glisser entre les deux.
  • Soulever délicatement la couverture arrière en utilisant une ventouse.
  • Dès qu’un petit espace se libère, utilisez le pic en plastique pour éviter d’endommager l’aluminium.

Étape Suivante pour réparer l’écran du Samsung Galaxy S6 Edge : Insertion du pic





  • Vous ne devez insérer le pic qu’à environ deux ou trois millimètres entre la couverture arrière et le cadre pour éviter d’endommager l’intérieur du boîtier.
  • La couverture arrière est peinte à l’intérieur. Enlevez soigneusement tout résidu d’adhésif pour éviter les rayures ou les fissures.
  • La couverture arrière est collée sur tout le bord extérieur de la bordure de la Galaxie S6. Déplacez l’aiguille une fois sur tout le téléphone.
  • Une fois que vous avez détaché toute la colle, vous pouvez soulever avec précaution le couvercle arrière.

Étape Suivante pour réparer l’écran du Samsung Galaxy S6 Edge : Suppression du midframe

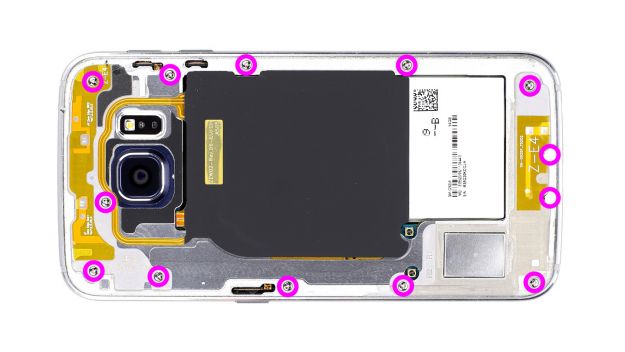

  • Enlevez les 13 vis Phillips qui maintiennent le couvercle en plastique en place (voir figure 1)..
    Vis Phillips 13 x 3,3 mm
  • Sortez le plateau de la carte SIM.
  • Lève maintenant le socle de charge pour la recharge sans fil. Il est légèrement collé au cadre intermédiaire.
  • Pour retirer l’image centrale, vous devez appuyer avec précaution sur la batterie et le reste du smartphone. Utilisez votre autre main pour pousser le cadre vers le haut. Si elle ne bouge pas, insérez avec précaution un pic entre l’écran et le cadre, et appuyez dessus vers le haut.

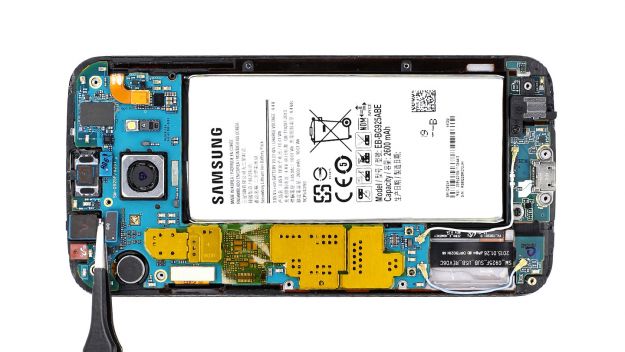

Étape Suivante pour réparer l’écran du Samsung Galaxy S6 Edge : Suppression de la caméra frontale





    Placez le bout pointu de la galette très légèrement en dessous du contact et soulevez-le. Veillez à ne pas rompre les résistances soudées sur la carte logique.
  • Vous pouvez maintenant débrancher le connecteur de la caméra avant. Faites très attention.

Étape Suivante pour réparer l’écran du Samsung Galaxy S6 Edge : Suppression du tableau logique





  • Avant de pouvoir retirer la carte logique, vous devez dévisser deux vis noires sur le connecteur de la station d’accueil.
    2 vis Phillips de 3,3 mm

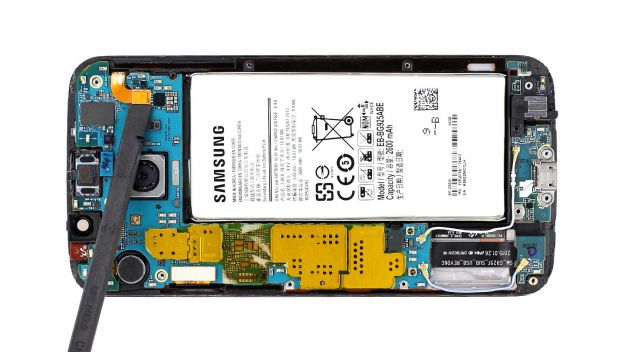

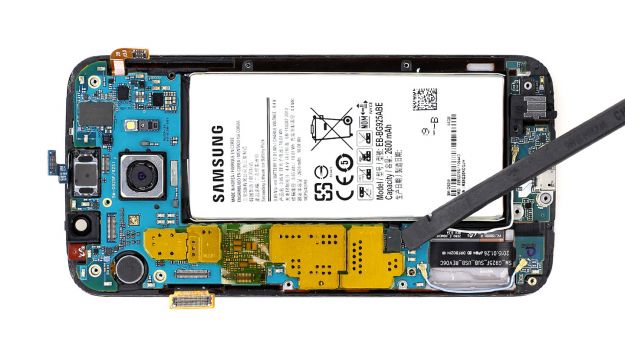

  • Vous devez alors déconnecter les contacts suivants. Placez le bout pointu du spudger très légèrement sous les contacts et soulevez-les.
    Batterie
    Afficheur (connectez le nouvel afficheur et testez toutes les fonctions)
    Artifice
    Bouton d’accueil

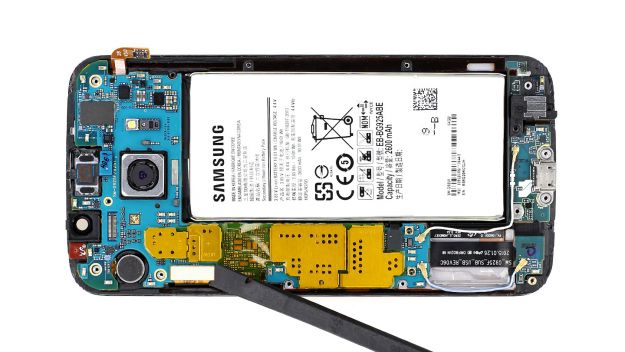

  • Insérez ensuite le spudger sous le jeu de câbles de connexion au quai, qui est légèrement collé, et soulevez-le. Un capteur est également légèrement collé.

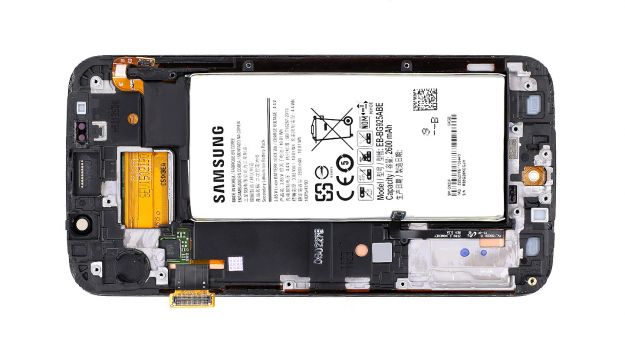

  • Vous pouvez maintenant retirer la carte logique avec le connecteur de dock connecté.

  • Il y a une petite épingle en plastique dans l’ouverture du plateau de la carte SIM. Assurez-vous qu’elle ne tombe pas.
  • Étape Suivante pour réparer l’écran du Samsung Galaxy S6 Edge : Retrait du moteur à vibration

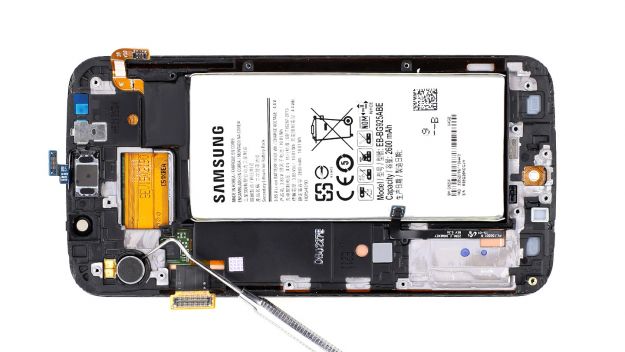

    • Enlevez maintenant le moteur à vibration. Insérez un objet pointu sous le moteur à vibration, qui est légèrement collé, et soulevez-le avec précaution. Le point de contact en cuivre est également légèrement collé.
    • S’assurer qu’il ne se déchire pas. Si vous ne pouvez toujours pas détacher le moteur à vibration, vous pouvez utiliser un pistolet thermique pour le réchauffer légèrement et ramollir la colle.

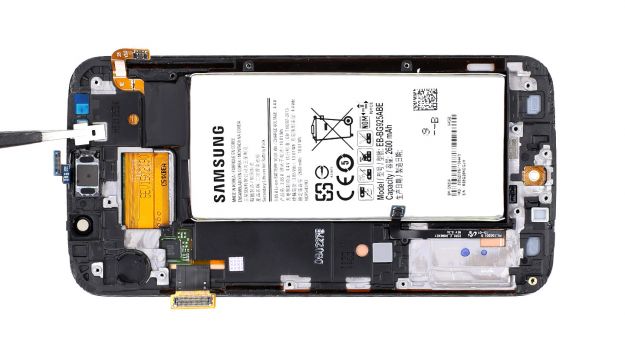

    Étape Suivante pour réparer l’écran du Samsung Galaxy S6 Edge : Retrait de l’écouteur





    • Pour retirer l’écouteur et le câble du capteur, vous devez enlever le couvercle en argent du jeu de câbles en plaçant la pointe de la spatule de laboratoire sous le couvercle et en la soulevant avec précaution.
    • Maintenant, vous pouvez simplement retirer le jeu de câbles.

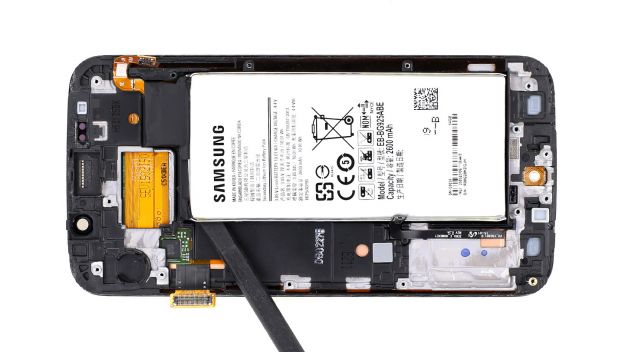

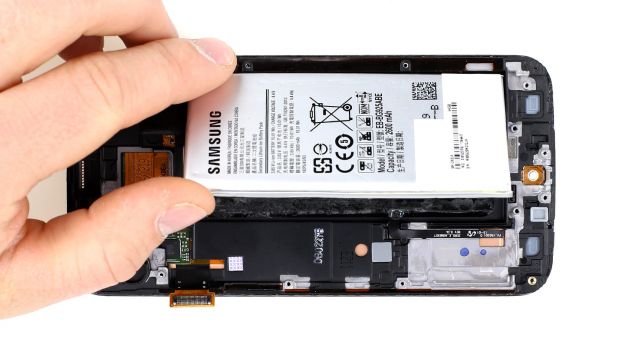

    Étape Suivante pour réparer l’écran du Samsung Galaxy S6 Edge : Retrait de la batterie





    • La batterie est collée à l’enceinte. Chauffez légèrement la batterie pour ramollir la colle en dessous.
    • Lève la pile un millimètre à la fois en utilisant le spudger ou un pic en plastique.
    • Chauffez la batterie à intervalles réguliers pour que la colle devienne molle et ne colle pas.

  • Travaillez très lentement et avec précaution car l’outil pourrait endommager la batterie et faire sortir du liquide.
  • Les bons outils pour votre réparation

    Étape Suivante pour réparer l’écran du Samsung Galaxy S6 Edge : Préparation de la nouvelle présentation





    • Enlever tous les autocollants de protection du nouvel affichage.
    • Tous les affichages disponibles n’ont pas les mêmes caractéristiques. Si nécessaire, vous devrez prendre quelques indicateurs de votre ancien écran avant d’installer le nouvel écran : Comparez les dos des écrans pendant ce processus.

    Étape Suivante pour réparer l’écran du Samsung Galaxy S6 Edge : Installation de la batterie





    • Maintenant, remettez la batterie en place. Assurez-vous qu’elle est correctement alignée.
    • S’assurer que le câble du bouton « Home » n’est pas sous la batterie.
    • Pressez-le doucement sur les bandes adhésives.

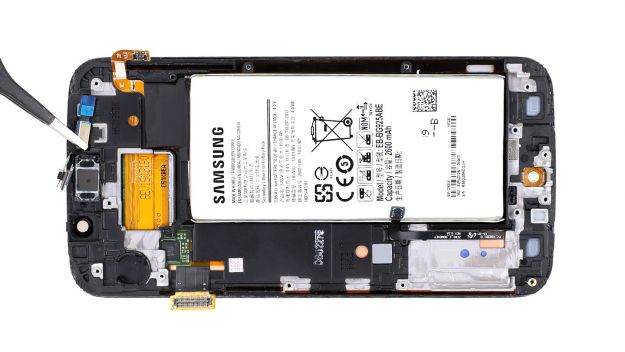

    Étape Suivante pour réparer l’écran du Samsung Galaxy S6 Edge : Installation de l’écouteur





      Remettez maintenant l’écouteur/le câble du capteur dans la position appropriée.
    • Une fois qu’il est correctement monté, il faut encore coller la couverture argentée.

    Étape Suivante pour réparer l’écran du Samsung Galaxy S6 Edge : Installation du moteur à vibration





    • Maintenant, remettez le moteur à vibration dans la position appropriée. La vieille colle est généralement suffisante pour le maintenir. Appuyez dessus fermement.
    • Si le moteur de vibration est trop lâche, utilisez une nouvelle colle. Si le moteur n’est pas assez bien fixé, la vibration de votre téléphone sera plus faible.

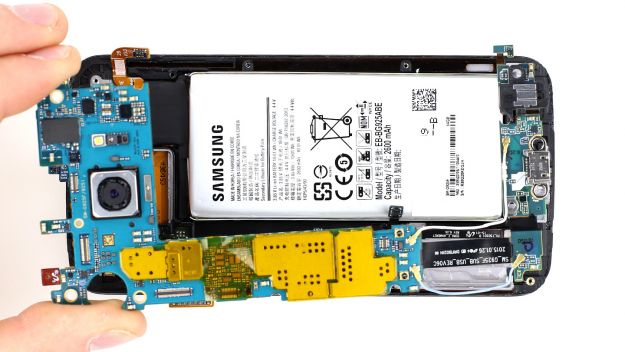

    Étape Suivante pour réparer l’écran du Samsung Galaxy S6 Edge : Installation de la carte logique





    • Maintenant, remettez la carte logique dans le cadre. Commencez par le connecteur de la station d’accueil connecté à la carte logique.

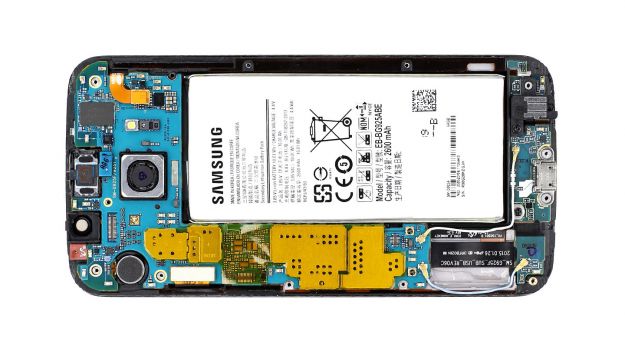

    • Une fois qu’elle est correctement installée, vous pouvez installer le reste de la carte logique. Assurez-vous que les câbles ne passent pas sous la carte logique. Utilisez l’image pour vérifier si votre carte logique est correctement positionnée.
    • Reconnectez maintenant tous les connecteurs:
      Batterie
      Affichage
      Bulletins
      Bouton Accueil
    • Vissez maintenant les vis noires pour le connecteur de quai.
      2 x 3,3 mm vis Phillips

    Étape Suivante pour réparer l’écran du Samsung Galaxy S6 Edge : Installation de la caméra frontale





      Maintenant, placez la caméra frontale à l’endroit original.
    • Raccordez ensuite le connecteur à la carte logique.

    Étape Suivante pour réparer l’écran du Samsung Galaxy S6 Edge : Connexion des éléments du cadre





    • Raccrocher le cadre extérieur à l’élément principal à nouveau. Commencez par le connecteur de dock et pressez fermement les deux composants du cadre ensemble.
    • Puis les visser ensemble.
      13 x 3,3 mm vis Phillips

    Étape Suivante pour réparer l’écran du Samsung Galaxy S6 Edge : Fixation de la couverture arrière





    • En dernier lieu, vous devez à nouveau attacher la couverture arrière.
    • La vieille colle est généralement encore assez collante.
    • Remettez la couverture arrière, chauffez-la légèrement et pressez-la avec un peu de force sur le smartphone pendant un moment.
