Pour commencer la réparation de votre Galaxy S5

Si vous êtes bloqué ou si vous avez des questions, vous pouvez poster un commentaire. Nous serons heureux de vous aider.

1ère étape pour réparer l’écran du Samsung Galaxy S5 : Retrait de la couverture arrière





  • Insérez le spudger dans l’espace à côté du bouton de veille. Soulevez délicatement le couvercle arrière. Il y a 18 clips à l’extérieur sous le couvercle arrière. Vous devez les déconnecter en déplaçant le spudger autour du smartphone une fois. Vous pouvez également détacher le couvercle arrière en utilisant vos ongles.
  • Vous pouvez alors retirer le couvercle arrière.

Étape Suivante pour réparer l’écran du Samsung Galaxy S5 : Retrait de la batterie





  • Si votre Samsung Galaxy est toujours allumé, éteignez-le maintenant en maintenant le bouton de veille enfoncé pendant environ trois secondes et en suivant l’invite sur l’écran.

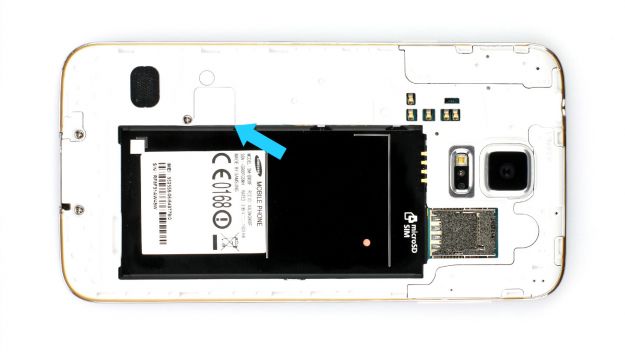

  • Utilisez maintenant le spudger ou le bout de votre doigt pour soulever la batterie (voir figure 1), puis retirez-la (voir figure 2).

Étape Suivante pour réparer l’écran du Samsung Galaxy S5 : Retrait de la carte SIM

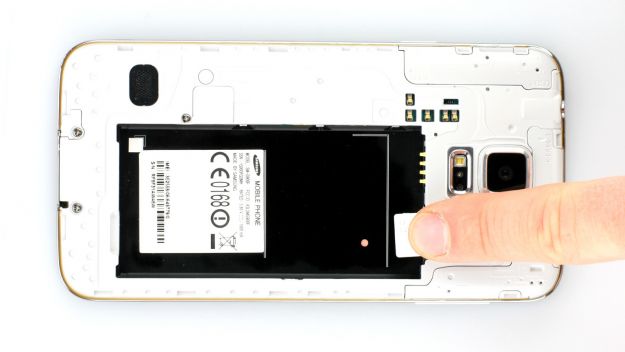

  • Utilisez votre doigt pour pousser la carte SIM et la retirer.
  • Répétez ce processus si vous avez installé une carte microSD.

Étape Suivante pour réparer l’écran du Samsung Galaxy S5 : Débrancher le câble du bouton « Home

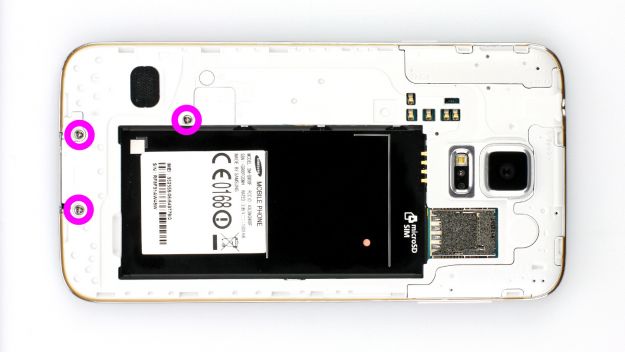

  • Enlevez les 3 vis Phillips qui maintiennent le couvercle plastique supérieur en place (voir figure 1).
    3 vis cruciformes de 4,4 mm

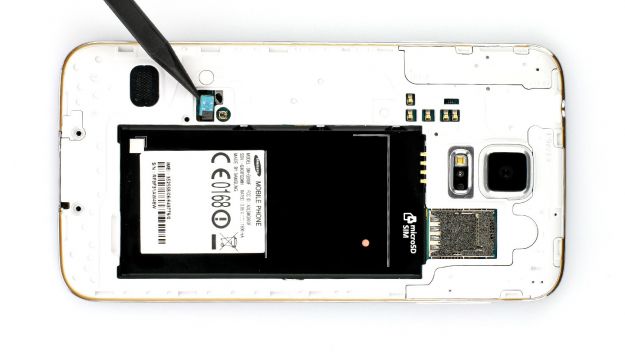

  • Décollez maintenant la petite casquette grise (voir figure 2). Le connecteur du bouton Accueil se trouve en dessous.

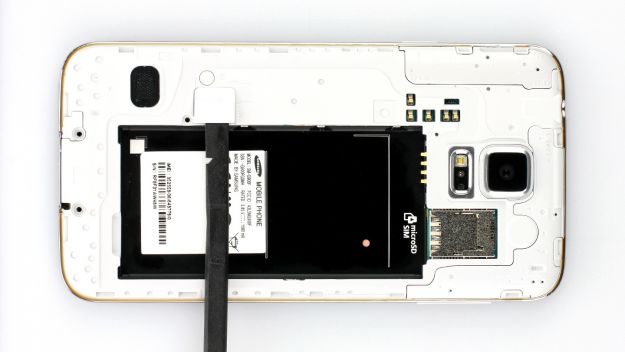

  • Utilisez la pointe du spudger pour déconnecter le connecteur (voir figure 3).

Étape Suivante pour réparer l’écran du Samsung Galaxy S5 : Déconnexion de l’écran

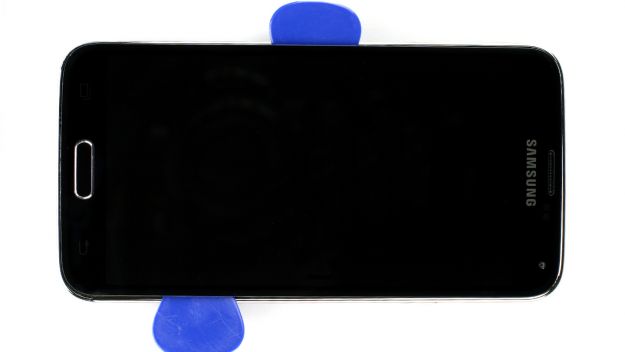

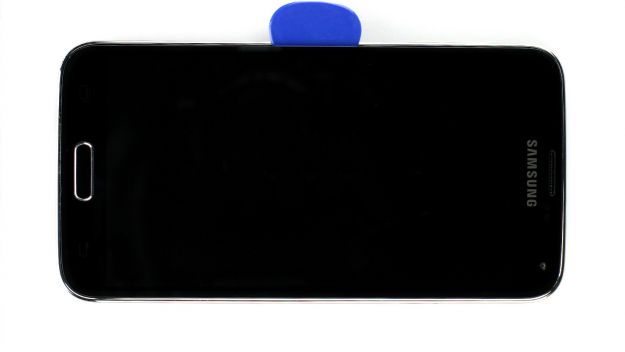

  • L’écran du Samsung Galaxy S5 est bien collé. Pour le détacher, il faut le chauffer constamment avec un pistolet thermique afin que la colle se ramollisse. Ensuite, vous devez insérer un pic en plastique dans l’espace entre le cadre et l’écran pour détacher la colle.
  • La figure 1 montre l’écran par le haut. Nous avons ajouté une image miroir de l’arrière de l’écran avec une couverture de seulement 10 % afin que vous puissiez voir où se trouvent les câbles sous l’écran.

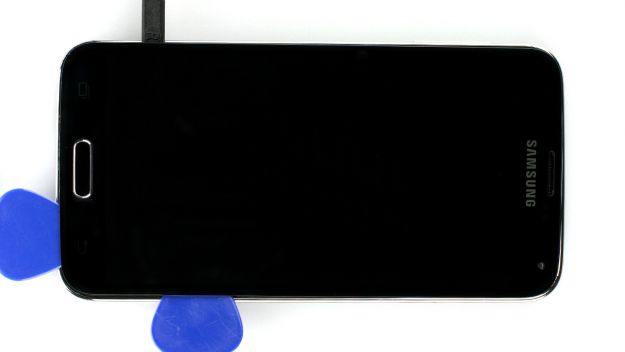

  • Insérez le pic en plastique jusqu’à 1,2 cm (voir figure 4).

  • Chauffez l’écran et soulevez-le avec précaution. Vous devez guider avec précaution le câble du bouton Home dans le cadre central au cours de ce processus.

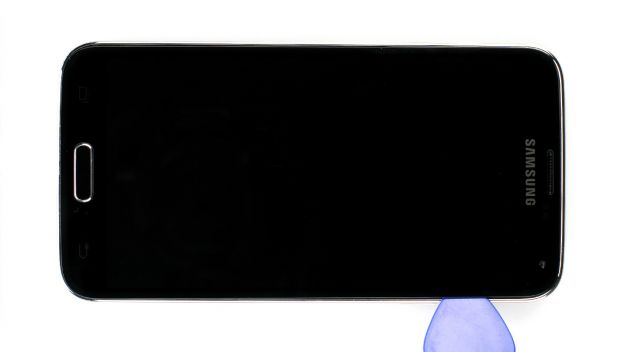

  • insérer le pic en plastique jusqu’à 0,5 cm (voir figure 5).

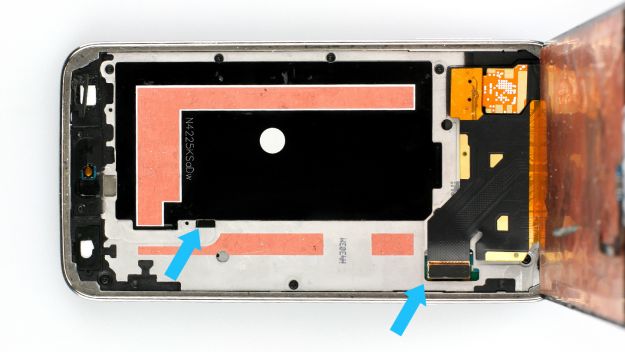

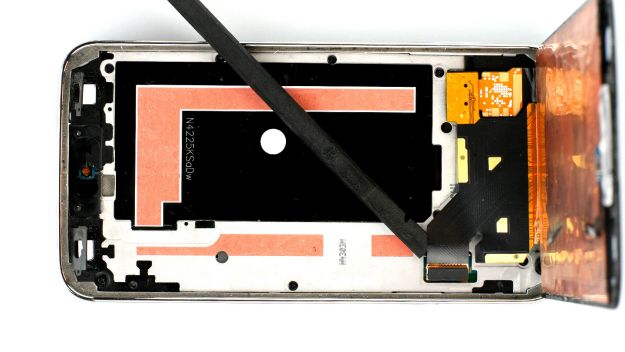

  • Maintenant, continuez à soulever avec précaution l’écran afin de pouvoir débrancher le connecteur de l’écran de la carte logique (voir figure 7).

Étape Suivante pour réparer l’écran du Samsung Galaxy S5 : Déconnecter le bouton « Home





  • Le bouton « Home » est fermement collé à l’écran de l’intérieur. À l’aide du spudger, détachez avec précaution le bouton Home (voir figure 1) et retirez-le.

Les bons outils pour votre réparation

Étape Suivante pour réparer l’écran du Samsung Galaxy S5 : Préparation de la nouvelle présentation

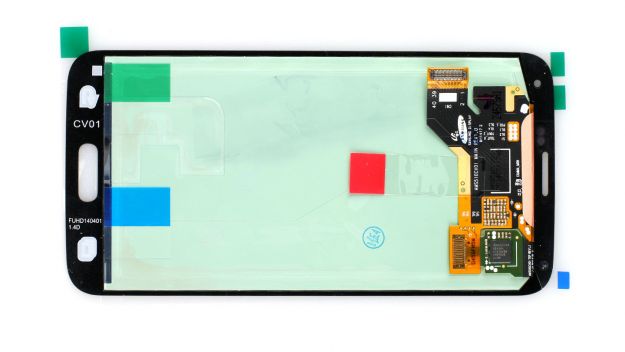

  • Enlevez tous les autocollants du dos. Commencez par l’autocollant rouge et soulevez avec précaution le câble plat. Retirez ensuite l’autocollant vert, puis les deux autocollants bleus (voir figure 1).
  • Tous les affichages disponibles n’ont pas les mêmes caractéristiques. L’arrière de l’écran peut avoir une apparence différente de celle présentée ici.
  • Maintenant, collez le bouton « Home » et assurez-vous que le câble est correctement installé (voir figure 2).

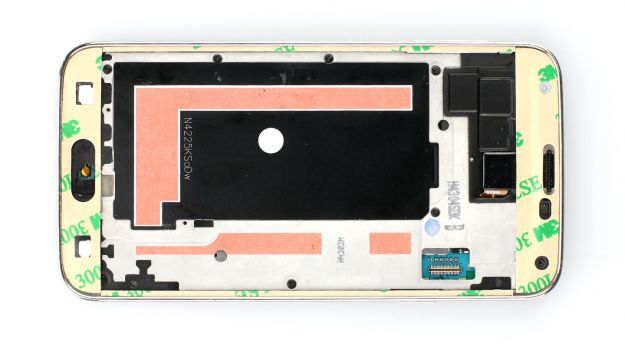

  • Il faut encore fixer de nouvelles bandes adhésives sur le cadre pour que l’écran reste bien en place (voir figure 3).

Étape Suivante pour réparer l’écran du Samsung Galaxy S5 : Joindre l’affichage





  • Raccorder à nouveau le câble de l’écran et guider le câble du bouton « Home » à travers le cadre métallique (voir figure 1).
  • Allumez votre Samsung Galaxy S5 et vérifiez si toutes les fonctionnalités du SGS S5 fonctionnent. Entrez les caractères suivants sur le clavier de l’application d’appel pour accéder au menu de test : *#0*#
  • Dès que tout fonctionne, retirez le film protecteur des bandes adhésives. Appuyez fermement l’écran sur le cadre métallique.

Étape Suivante pour réparer l’écran du Samsung Galaxy S5 : Installer le câble du bouton « Home





  • Raccordez de nouveau le connecteur du bouton Accueil en toute sécurité (voir figure 1).
  • Mettez le petit chapeau gris dessus (voir figure 2).
  • Serrez les 3 vis cruciformes qui maintiennent à nouveau en place le couvercle plastique supérieur (voir figure 3).
    3 x 4,4 mm vis cruciformes

Étape Suivante pour réparer l’écran du Samsung Galaxy S5 : Insertion des cartes SIM et microSD





  • Replacez maintenant la carte SIM et la carte microSD, si vous en avez une, dans les fentes correspondantes.

Étape Suivante pour réparer l’écran du Samsung Galaxy S5 : Installation de la batterie





  • Remettez la batterie en place. Les symboles +/- doivent toucher le point de contact.

Étape Suivante pour réparer l’écran du Samsung Galaxy S5 : Fixation de la couverture arrière





  • Il est très facile de remettre la couverture arrière. Mettez-la dans la bonne position et appuyez dessus tout autour du téléphone jusqu’à ce qu’elle soit complètement encliquetée.
