Pour commencer la réparation de votre Galaxy S10e

Si vous êtes bloqué ou si vous avez des questions, vous pouvez poster un commentaire. Nous serons heureux de vous aider.

1ère étape pour réparer l’écran du Samsung Galaxy S10e : Éteindre votre appareil





  • Eteignez votre appareil en maintenant le bouton d’alimentation enfoncé jusqu’à ce que l’option « Power off » apparaisse.
  • Utilisez votre doigt pour confirmer que vous souhaitez éteindre votre appareil et attendez que l’écran se vide.

  • Cliquez sur le petit bouton de lecture en haut à droite d’une image pour lire une vidéo à chaque étape.

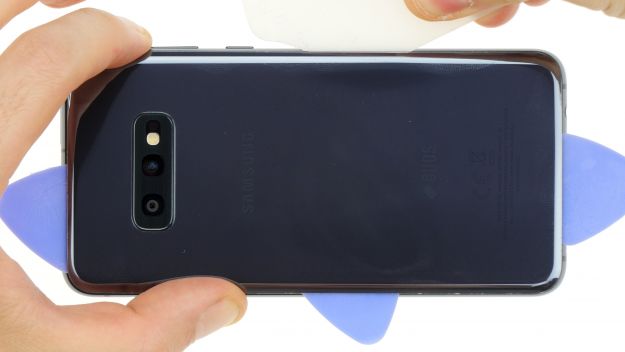

  • Étape Suivante pour réparer l’écran du Samsung Galaxy S10e : Retrait de la couverture arrière





    • La couverture arrière est fortement collée au châssis. Chauffez l’appareil uniformément avec de l’air chaud pour ramollir la colle. Une température de 60 – 80°C devrait être suffisante. En règle générale, vous devriez toujours être en mesure de toucher votre appareil sans qu’il soit trop chaud.
    • Le la façon la plus simple de détacher le dos de la couverture est d’utiliser un outil plat et flexible comme l’iPlastix ou l’iFlex. Vous aurez également besoin de plusieurs pics pour décoller la couverture arrière tout autour.

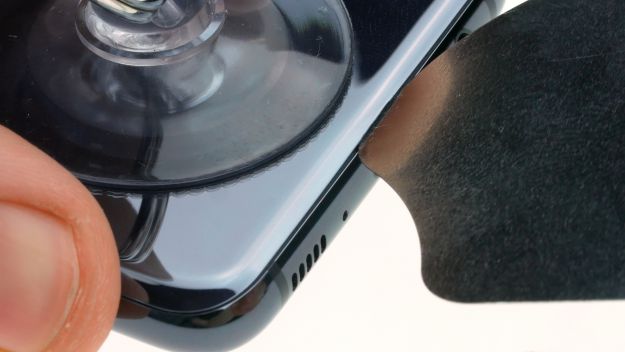

    • chauffez l’endroit où vous commencez et placez un outil plat entre la couverture arrière et le cadre.

  • L’iPlastix est en plastique, il ne raye donc pas l’appareil. En revanche, il est très souple et délicat à insérer. L’iFlex permet de pénétrer plus facilement dans l’espace entre le verre et le cadre car il est fait d’un métal très fin et stable. Mais il est également plus facile de rayer le cadre de votre S10e. Pour entrer dans l’espace, vous pouvez utiliser l’iFlex, puis continuer avec l’iPlastix dès que possible. Attention, la couverture arrière peut se casser très facilement. Si nécessaire, appliquer la chaleur plusieurs fois et essayer à nouveau. Retrait de la couverture arrière peut prendre une demi-heure. Prenez un peu plus de temps et travaillez soigneusement pour assurez-vous de ne rien casser.

    • Une fois que l’outil est Insérez un pic dans la fente pour la maintenir ouverte. Ensuite, faites fonctionner l’outil Ensuite, chauffez la partie suivante et insérez les pics un par un.

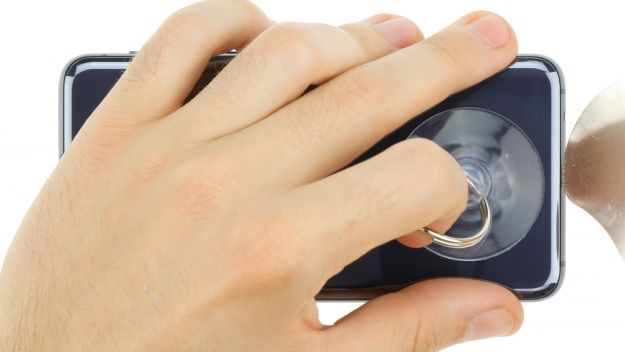

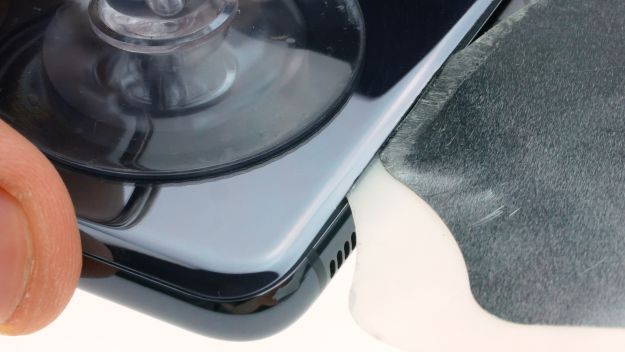

  • Utilisez une ventouse pour soulever le verre si vous ne trouvez pas d’endroit où insérer l’outil.

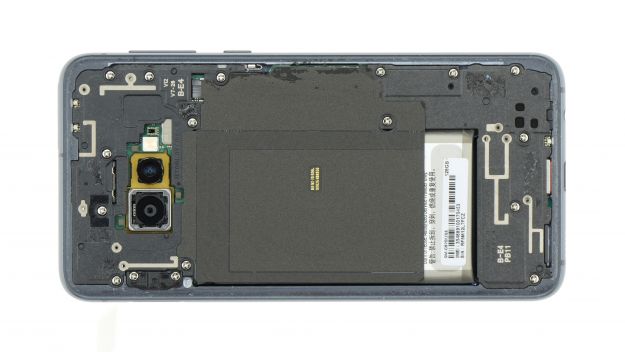

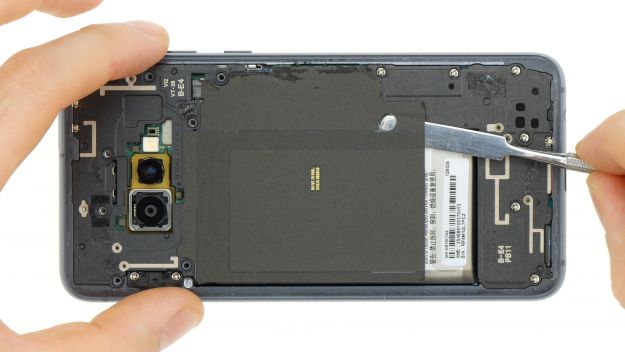

    Étape Suivante pour réparer l’écran du Samsung Galaxy S10e : Retrait du couvercle en plastique





      8 × 3,9 mm Phillips

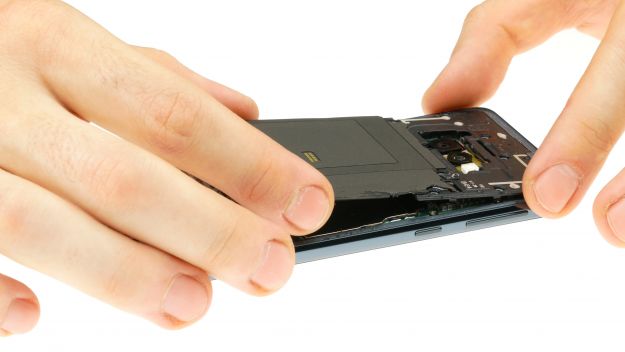

    • Desserrer les vis Phillips qui fixent le couvercle. La bobine de chargement sans contact et l’antenne NFC sont fixées au couvercle en plastique.

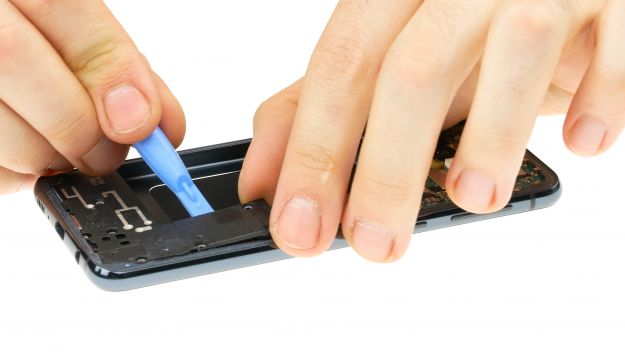

    • Le couvercle est accroché dans la partie supérieure du boîtier et la partie inférieure est légèrement collée. Faites glisser avec précaution un outil plat sous les zones attachées et desserrez-les.

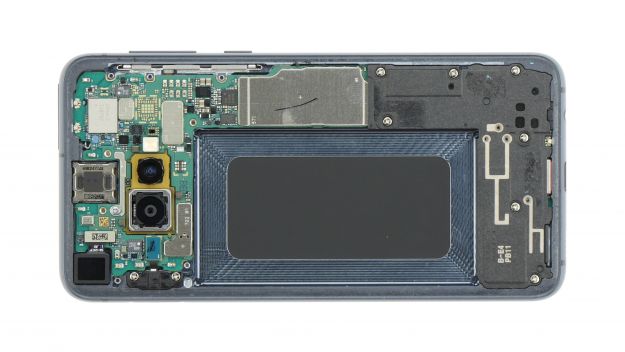

    • Maintenant vous pouvez retirer le couvercle avec la bobine.

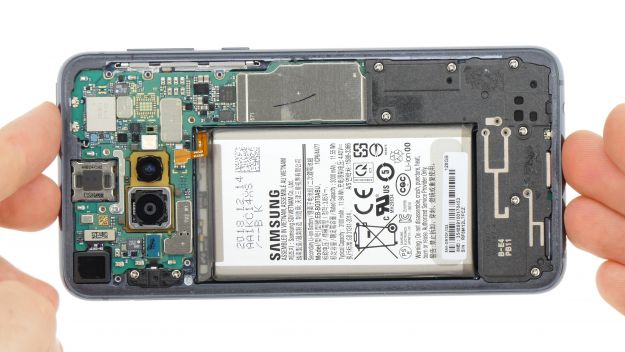

    Étape Suivante pour réparer l’écran du Samsung Galaxy S10e : Débranchement de la batterie





      Connecteur de batterie

    • En utilisant le spudger, déconnectez soigneusement le contact de la batterie de la carte mère.

  • Always d’un côté où il n’y a pas de petits éléments sur le carte mère. Cela évite d’endommager involontairement les condensateurs ou les circuits intégrés.

    Étape Suivante pour réparer l’écran du Samsung Galaxy S10e : Retrait de la batterie




    La batterie est fortement collée, vous devez donc utiliser à nouveau de l’air chaud pour décoller la colle. La colle se trouve sur le bord de la batterie, mais pas au milieu.

  • Ne chauffez jamais la batterie directement et évitez de la plier.

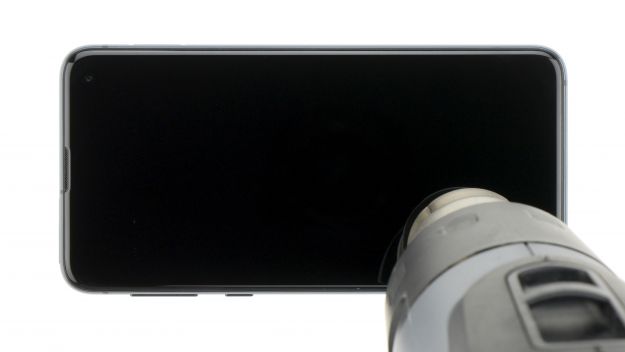

    • Chauffez la batterie par le bas via l’écran.
    • Nous recommandons d’utiliser un outil plat comme l’iPlastix ou l’iSesamo pour contourner la batterie et faire levier avec précaution.
    • Quand la colle se détache partout, soulevez la batterie et retirez-la de l’appareil.

  • Si vous ne faites que remplacer la pile, veillez à ne pas insérer l’outil trop loin pour éviter d’endommager l’arrière de l’écran.
  • Veillez à ne pas endommager la pile. Prenez à nouveau votre temps et faites chauffer la colle plusieurs fois.

  • Étape Suivante pour réparer l’écran du Samsung Galaxy S10e : Suppression de la caméra frontale





      Connecteur de la caméra

    • Déconnectez maintenant le connecteur avant de la caméra à l’aide d’un spudger.
    • Elevez-le du côté libre où il n’y a pas de composants du circuit imprimé.
    • Puis sortez la caméra de son support.

    Étape Suivante pour réparer l’écran du Samsung Galaxy S10e : Suppression de l’orateur





      7 × 3,9 mm Phillips

    • Desserrer les vis Phillips qui fixent le haut-parleur puis le retirer.
    • Vous pouvez desserrer le haut-parleur plus facilement en le soulevant un peu au niveau des ouvertures sur le côté. Les ouvertures sont marquées par de petites flèches triangulaires.

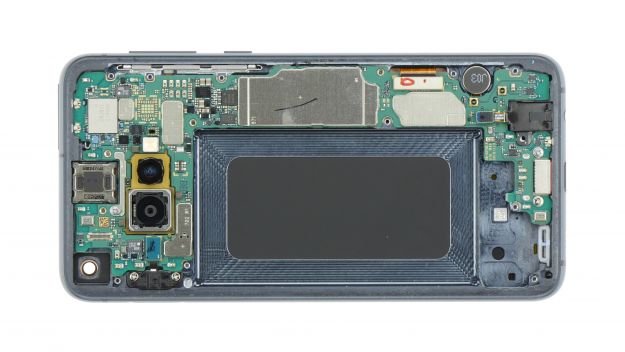

      Étape Suivante pour réparer l’écran du Samsung Galaxy S10e : Retrait de la prise des écouteurs





        Connecteur

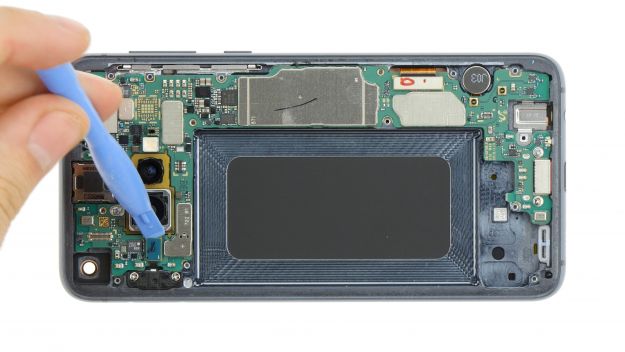

      • Déconnectez le connecteur de la prise casque de la carte mère. Positionnez soigneusement le spudger et retirez le connecteur.
      • Faites levier sur le côté de la prise pour la libérer, puis retirez-la du boîtier.

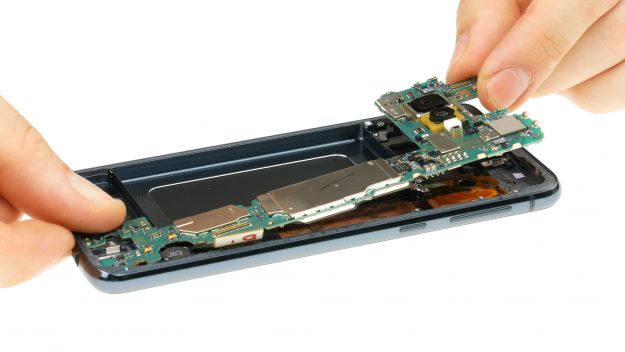

      Étape Suivante pour réparer l’écran du Samsung Galaxy S10e : Suppression de la carte mère





        3 × 3,7 mm Phillips Connecteur

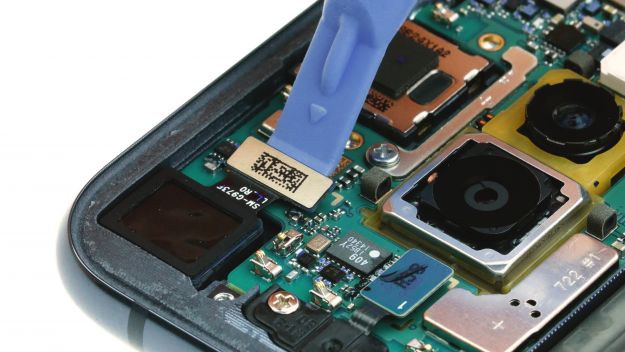

      • En utilisant le spudger, déconnectez soigneusement les contacts marqués de la carte mère.
      • Enlevez les quelques vis Phillips.
      • Enlevez le support de la carte SIM.

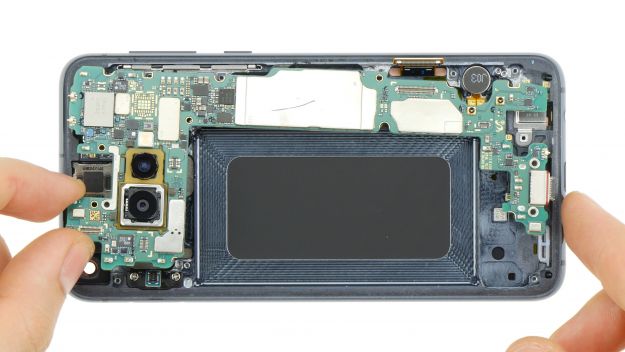

      • Maintenant vous pouvez retirer soigneusement la carte mère. Assurez-vous qu’elle ne se coince pas dans les connecteurs que vous avez déjà déconnectés.
      • Mettez ensuite la carte de côté dans un endroit sûr.
    • Il y a une petite broche en plastique dans l’ouverture du plateau de la carte SIM. Assurez-vous qu’elle ne tombe pas.

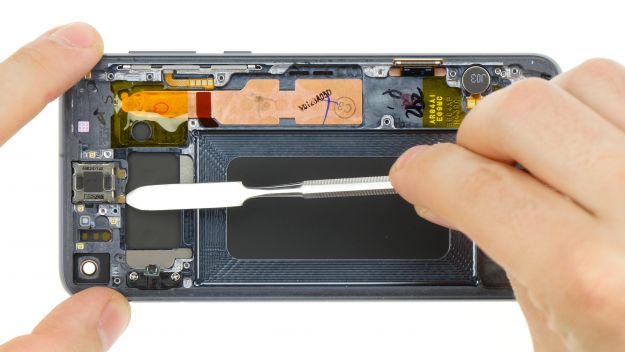

      Étape Suivante pour réparer l’écran du Samsung Galaxy S10e : Retrait de l’écouteur




      Si votre écran de remplacement est déjà équipé d’un écouteur, vous pouvez sauter cette étape.

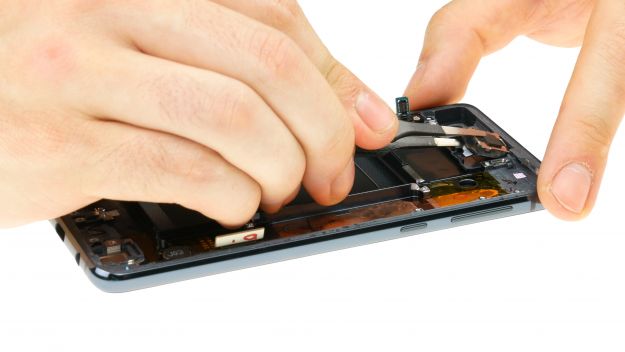

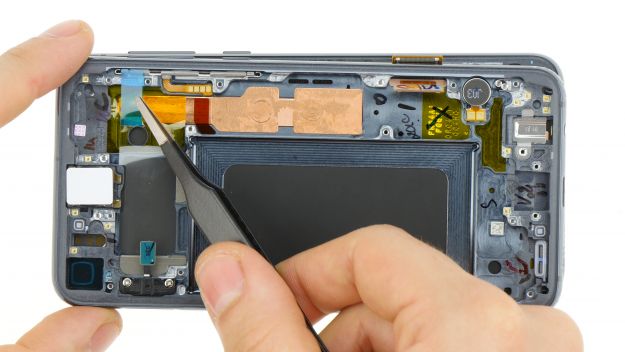

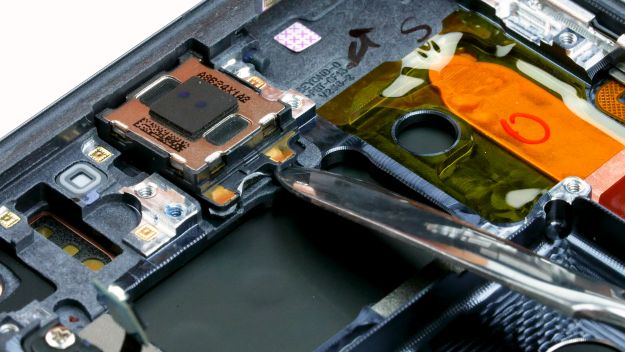

    • L’écouteur est collé à l’enceinte. Détachez-le avec précaution à l’aide d’un outil plat comme la spatule en acier.

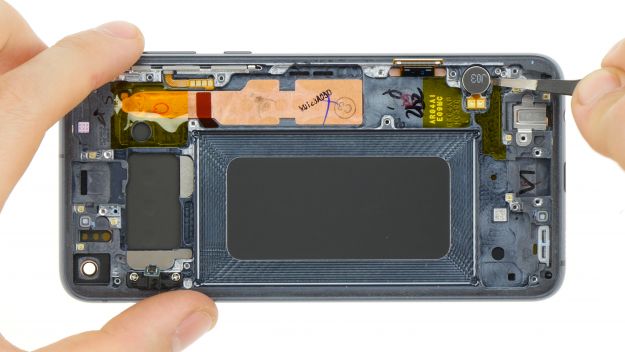

      Étape Suivante pour réparer l’écran du Samsung Galaxy S10e : Retrait du moteur à vibration




      Si votre écran de remplacement est déjà équipé d’un moteur à vibration, vous pouvez sauter cette étape.


      • Le moteur à vibration est collé à l’enceinte. Détachez soigneusement le en insérant votre outil entre le boîtier et le moteur moteur.

    • Ne faites pas levier sur le côté avec les contacts dorés, car ceux-ci peuvent facilement se casser.
    • Les bons outils pour votre réparation

      Étape Suivante pour réparer l’écran du Samsung Galaxy S10e : Préparation de la nouvelle présentation





      • Prenez maintenant le nouvel affichage et comparez-le à l’ancien. Si nécessaire, vous devez réutiliser certains joints ou supports.
      • Enlevez les films de protection des surfaces des autocollants, afin de pouvoir fixer la caméra frontale ou la batterie, par exemple.

      Étape Suivante pour réparer l’écran du Samsung Galaxy S10e : Mise en place du moteur à vibration

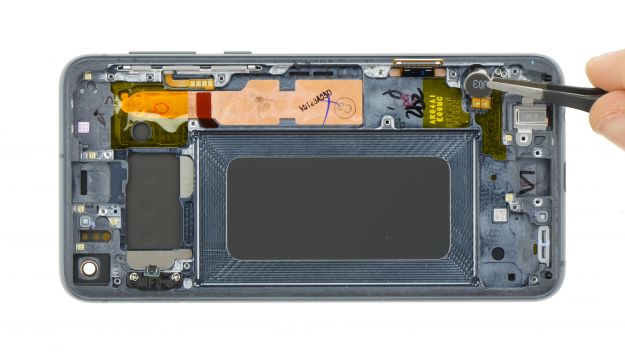

      • Mettez le moteur à vibration dans la petite ouverture ronde sur le côté de l’étui.
      • Utilisez vos doigts pour appuyer fermement sur le moteur.

      Étape Suivante pour réparer l’écran du Samsung Galaxy S10e : Insertion de l’écouteur





      • Retourner l’écouteur dans l’étui.
      • Appuyer un peu dessus pour que la colle colle colle mieux.

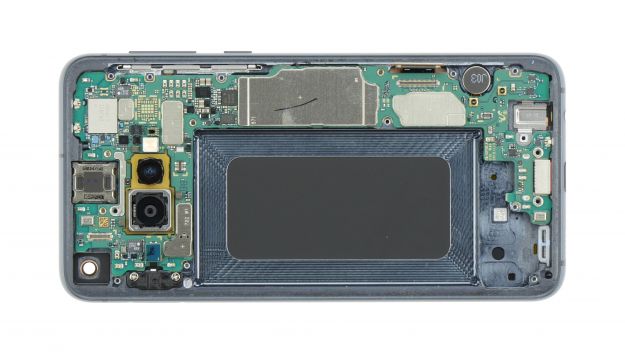

      Étape Suivante pour réparer l’écran du Samsung Galaxy S10e : Insertion de la carte mère





        3 × 3,7 mm Phillips Connecteur

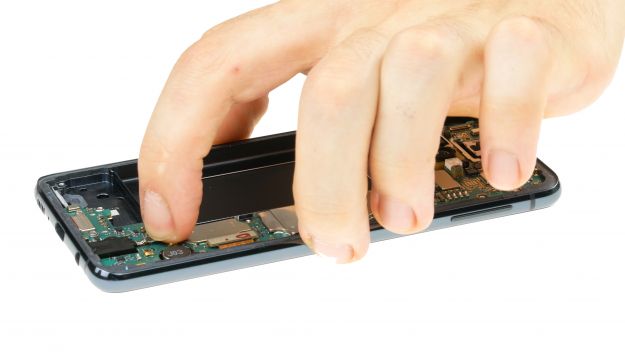

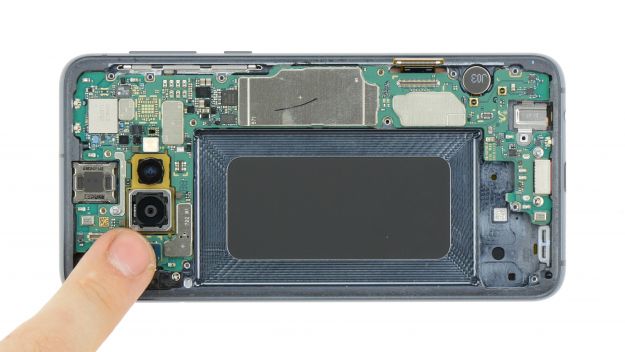

      • Prenez la carte mère et placez-la avec précaution dans l’appareil. Faites attention à ne pas pincer les câbles. Pliez tous les connecteurs sur le côté.
      • Placez d’abord la carte mère en bas et appuyez sur la prise de chargement dans son ouverture. Appuyez ensuite sur la carte jusqu’à ce qu’elle soit correctement positionnée partout.

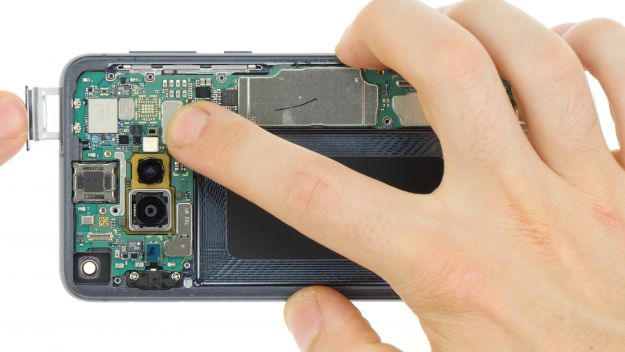

      • Insérez le support de la carte SIM. S’il est coincé, ne l’enfoncez pas avec force. Dans ce cas, vérifiez si la carte mère est correctement positionnée.
      • Serrez ensuite les vis de la carte mère.
      • Renouvelez enfin tous les connecteurs.

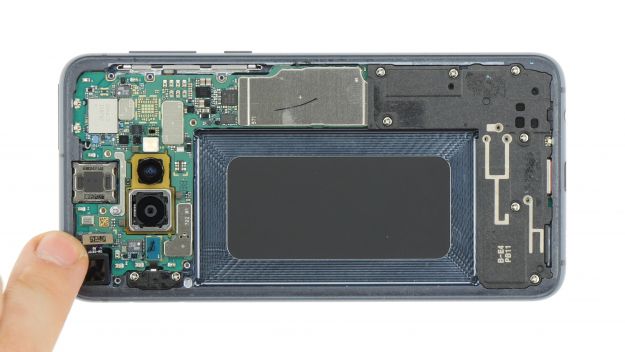

      Étape Suivante pour réparer l’écran du Samsung Galaxy S10e : Installation de la prise d’écouteurs





        Connecteur

      • Insérez la prise audio et appuyez légèrement dessus jusqu’à ce qu’elle s’enclenche.
      • Reconnectez ensuite le connecteur.



      Étape Suivante pour réparer l’écran du Samsung Galaxy S10e : Installation du haut-parleur





        7 × 3,9 mm Phillips

      • Placez ensuite le haut-parleur sur le port USB, appuyez dessus et vissez-le bien.
      • Assurez-vous qu’il est bien verrouillé en bas.

      Étape Suivante pour réparer l’écran du Samsung Galaxy S10e : Installation de la caméra frontale





        Connecteur de la caméra

      Insérez la caméra frontale et fixez son connecteur.

    • Assurez-vous que tous les films de protection sont enlevés et que l’objectif de la caméra est exempt de poussière.
    • Étape Suivante pour réparer l’écran du Samsung Galaxy S10e : Mise en place de la pile

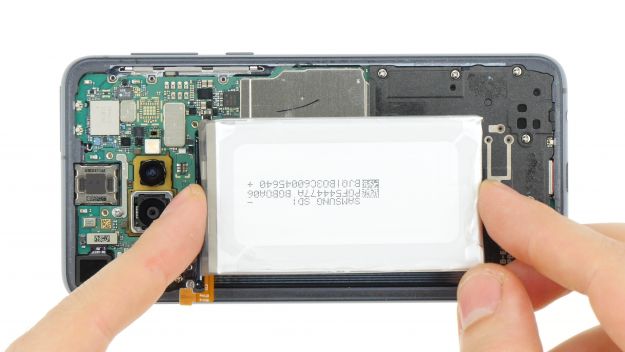

      • Placez la batterie dans l’unité d’affichage.
      • Pressez la batterie fermement dans le cadre pour que la colle colle colle mieux.

    • Enlevez l’excès de colle pour que la batterie repose à plat dans le téléphone.

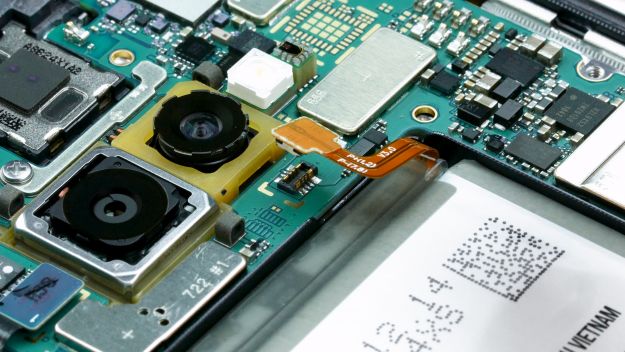

    • Étape Suivante pour réparer l’écran du Samsung Galaxy S10e : Connexion de la batterie





        Connecteur de batterie

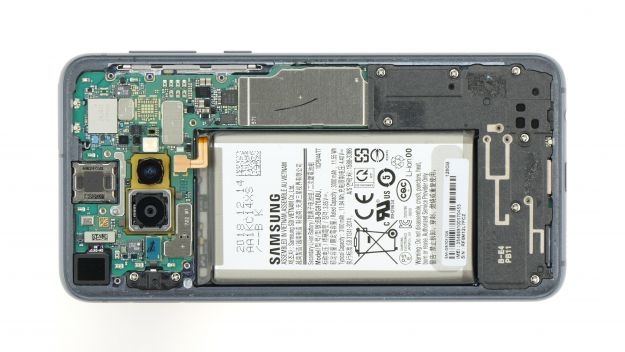

      • Connecter la batterie à la carte mère. Appuyez sur le contact de la connexion sur la carte mère jusqu’à ce que vous l’entendiez cliquer en place.

      Étape Suivante pour réparer l’écran du Samsung Galaxy S10e : Mise en place de la couverture plastique





        8 × 3,9 mm Phillips

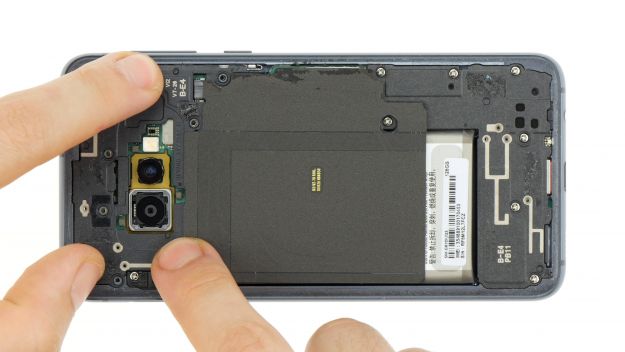

      • Retourner le couvercle avec l’antenne dans le boîtier après l’avoir accroché sur le dessus du boîtier.
      • Appuyez ensuite sur le couvercle avec vos doigts jusqu’à ce qu’il s’enclenche doucement en place.
      • Serrez les vis cruciformes.

      Étape Suivante pour réparer l’écran du Samsung Galaxy S10e : Tester le dispositif

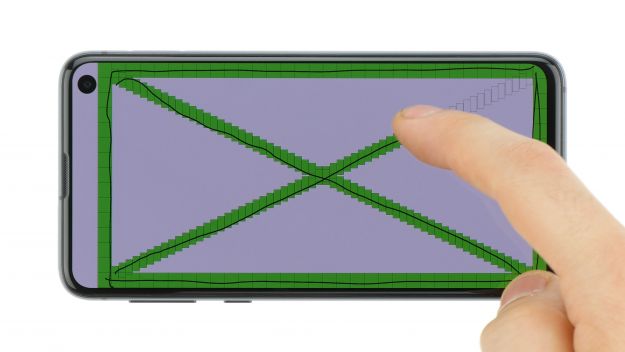

      • Allumez votre appareil et testez-le avec le mode de test intégré.
      • Accédez au mode de test en composant le *#0*#
      • Suivez les instructions et testez l’écran, les caméras et les capteurs

    • Testez notamment toutes les fonctions de la pièce que vous avez remplacée.
    • Étape Suivante pour réparer l’écran du Samsung Galaxy S10e : Fixation de la couverture arrière




      Si l’adhésif du couvercle arrière est encore intact, vous pouvez sceller votre appareil sans utiliser un nouveau cadre adhésif.

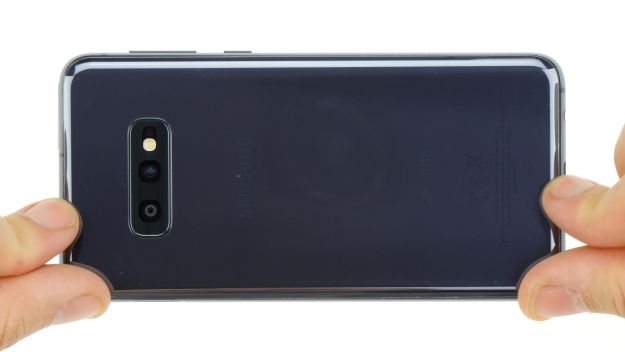

      • Replacez le couvercle arrière dans sa position initiale.
      • Appuyez sur le couvercle arrière sur toute sa surface pour que la colle colle colle.

    • You peut également chauffer votre appareil à l’air chaud, puis le fixer ou le peser Si vous installez une nouvelle couverture arrière, enlevez maintenant les derniers films de protection des surfaces adhésives.
