Pour commencer la réparation de votre Galaxy Note 9

Si vous êtes bloqué ou si vous avez des questions, vous pouvez poster un commentaire. Nous serons heureux de vous aider.

1ère étape pour réparer de l’écran du Samsung Galaxy Note 9 : Éteindre votre appareil





  • Eteignez votre appareil en maintenant le bouton d’alimentation enfoncé jusqu’à ce que l’option « Power off » apparaisse.
  • Utilisez votre doigt pour confirmer que vous souhaitez éteindre votre Galaxy Note 9 et attendez que l’écran se vide.

Étape Suivante pour réparer de l’écran du Samsung Galaxy Note 9 : Retrait de la couverture arrière





  • La couverture arrière est vraiment collée au châssis. Chauffez l’appareil uniformément avec de l’air chaud pour ramollir la colle. Une température de 60 – 80°C devrait suffire. En règle générale, vous devriez pouvoir toucher votre appareil sans qu’il soit trop chaud.
  • La façon la plus simple de détacher le couvercle arrière est d’utiliser un outil plat et flexible comme l’iPlastix ou l’iFlex. Vous aurez également besoin de plusieurs pics pour décoller le couvercle arrière tout autour.

  • chauffez l’endroit où vous commencez et placez un outil plat entre le couvercle arrière et le cadre.

  • L’iPlastix est en plastique, il ne raye donc pas l’appareil. D’un autre côté, il est très souple et délicat à insérer.
  • Soyez très prudent, le couvercle arrière peut se casser très facilement. Si nécessaire, appliquez la chaleur plusieurs fois et essayez à nouveau. Le retrait du couvercle arrière peut prendre une demi-heure. Prenez un peu plus de temps et faites attention à ne rien casser.

    • Une fois l’outil inséré, plantez un pic dans l’espace pour le maintenir ouvert. Ensuite, faites tourner l’outil sur tout le pourtour pour décoller progressivement la colle. Ensuite, chauffez la pièce suivante et insérez les pics un par un. Le capteur d’empreintes digitales sous l’appareil photo est toujours connecté par un câble.

  • Utilisez une ventouse pour soulever le verre si vous ne trouvez pas d’endroit où insérer l’outil.

    Étape Suivante pour réparer de l’écran du Samsung Galaxy Note 9 : Débranchement du capteur d’empreintes digitales





    • Après avoir détaché le couvercle arrière, soulevez-le avec précaution et déconnectez le capteur d’empreintes digitales à l’aide du spudger.
    • Vous pouvez alors retirer complètement le couvercle arrière et le mettre de côté.

    Étape Suivante pour réparer de l’écran du Samsung Galaxy Note 9 : Retrait de l’antenne NFC





      11 × 4,0 mm Phillips

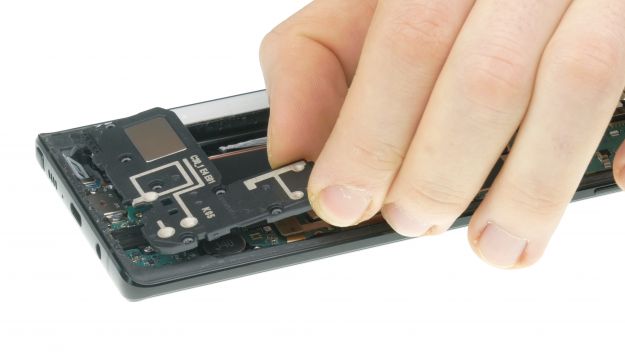

    • Retirer les vis qui fixent le couvercle supérieur à l’écran.
    • Le couvercle est verrouillé sur le boîtier, la partie inférieure de l’antenne est légèrement collée en place. Faites glisser un outil plat sous les loquets pour les déconnecter.
    • Enlevez maintenant l’antenne.

    Étape Suivante pour réparer de l’écran du Samsung Galaxy Note 9 : Débrancher le contact de la batterie





      Connecteur de batterie

    • En utilisant le spudger, déconnectez soigneusement le contact de la batterie de la carte mère.

  • Toujours le levier d’un côté où il n’y a pas de petits composants sur la carte mère. Cela évite d’endommager involontairement les condensateurs ou les circuits intégrés.
  • Étape Suivante pour réparer de l’écran du Samsung Galaxy Note 9 : Retrait de la batterie




    La colle de la batterie est très forte, vous devriez donc utiliser à nouveau de l’air chaud. La batterie est collée sur les bords extérieurs mais pas au centre.

  • Ne chauffez jamais la batterie directement et ne la pliez pas.
  • Regardez la vidéo (bouton de lecture dans le coin supérieur droit de la première image) pour voir le dégagement de la batterie.

    • Appliquez l’air chaud du côté de l’écran.
    • Nous recommandons d’utiliser un outil plat, tel que l’iFlex, tout autour de la batterie.
    • Si l’iPlastix n’est pas assez résistant, vous pouvez également utiliser un large spudger de batterie.
    • Glissez un outil plat sous la batterie pour détacher progressivement l’adhésif. N’enfoncez pas trop l’outil, sinon vous pourriez endommager l’écran par en dessous.
    • Soulevez la batterie et retirez-la de l’appareil.
  • Attendez-vous à ne pas endommager la batterie. Prenez votre temps et faites chauffer la colle plusieurs fois.
  • Étape Suivante pour réparer de l’écran du Samsung Galaxy Note 9 : Suppression de l’orateur





      7 × 4,0 mm Phillips

    • Retirer les vis qui fixent le haut-parleur à l’écran, puis le retirer.
    • Les vis sont toutes de la même longueur et ne peuvent pas être mélangées.

    Étape Suivante pour réparer de l’écran du Samsung Galaxy Note 9 : Retrait de la caméra frontale &amp ; capteur

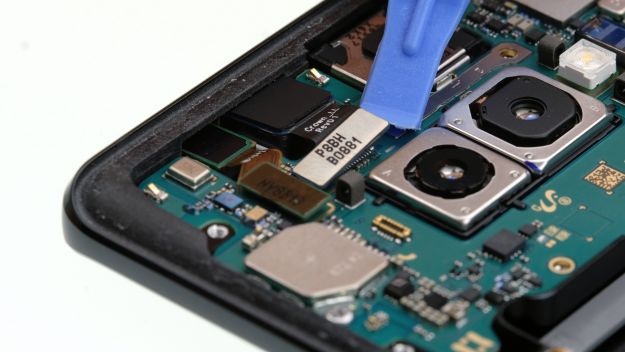

      Connecteur de caméra Connecteur du capteur

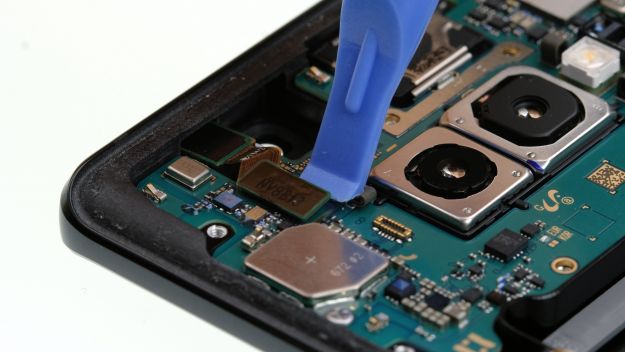

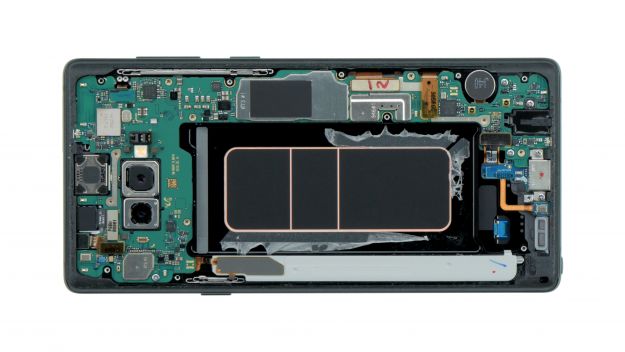

    • Déconnectez les connecteurs de la caméra frontale et du capteur.
    • Vous pouvez alors extraire la caméra frontale et le capteur du châssis et les retirer.

  • Faites attention à ne pas endommager les petits composants de la carte mère. Faites toujours levier à partir d’un côté libre du connecteur.
  • Étape Suivante pour réparer de l’écran du Samsung Galaxy Note 9 : Retrait du plateau de la carte SIM et de la carte microSD

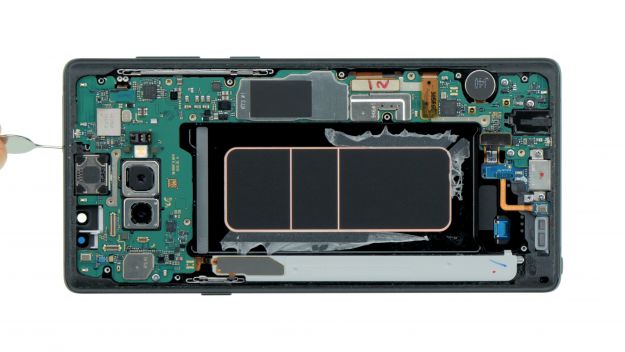

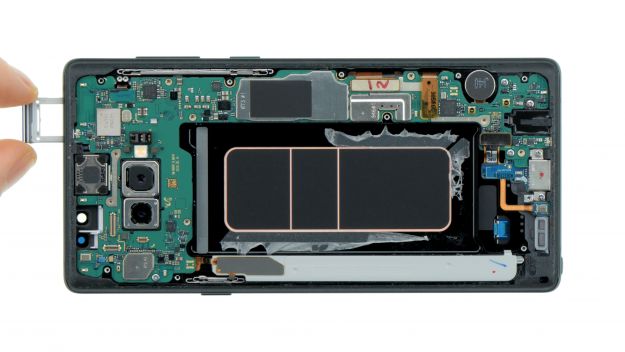

    • Utilisez l’outil SIM pour éjecter le plateau de la carte SIM de votre appareil, puis retirez le plateau avec vos doigts.

    Étape Suivante pour réparer de l’écran du Samsung Galaxy Note 9 : Retrait de la carte mère

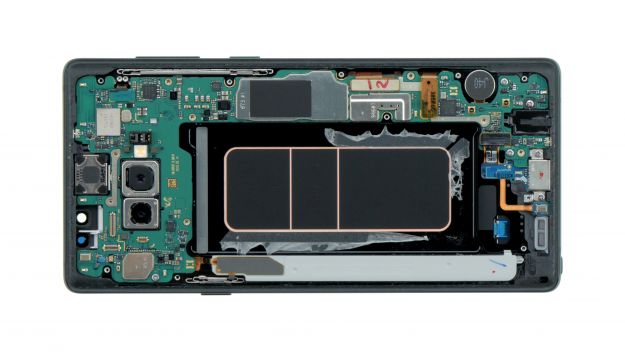

      Connecteur d’affichage Connecteur USB Bouton de connexion 3 × 3,3 mm Phillips

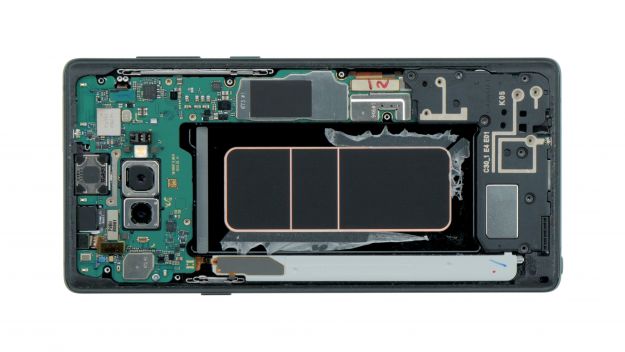

    • En utilisant le spudger, déconnectez soigneusement les contacts marqués de la carte mère.
    • Enlevez les vis marquées.

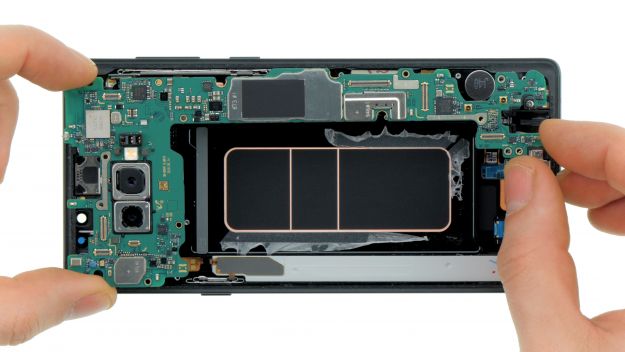

    • Maintenant vous pouvez retirer soigneusement la carte mère. Assurez-vous qu’elle ne se coince pas dans les connecteurs que vous avez déjà déconnectés.
    • Mettez ensuite la carte de côté dans un endroit sûr.
  • Il y a une petite broche en plastique dans l’ouverture du plateau de la carte SIM. Assurez-vous qu’elle ne tombe pas.

    Étape Suivante pour réparer de l’écran du Samsung Galaxy Note 9 : Retrait des capteurs

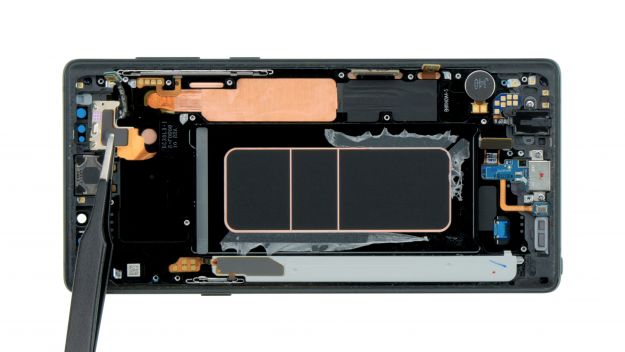

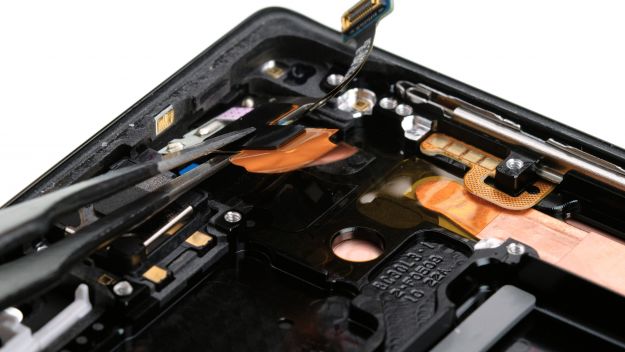

    • Le câble du capteur est également collé à l’écran. Détachez-le avec précaution à l’aide d’un outil plat. Assurez-vous de ne pas l’endommager.
    • Ensuite, vous pouvez utiliser une paire de pinces pour retirer le câble.

    Étape Suivante pour réparer de l’écran du Samsung Galaxy Note 9 : Retrait de l’écouteur




    Avant de retirer l’oreillette, vérifiez votre pièce de rechange. Il est possible qu’un écouteur y soit déjà installé. Vous pouvez alors sauter cette étape.


    • L’oreillette est collée au boîtier. Détachez-le soigneusement avec un outil plat comme la spatule en acier.

    Étape Suivante pour réparer de l’écran du Samsung Galaxy Note 9 : Retrait de la carte USB-C





      2 × 3,3 mm Phillips

    • Retirez les vis marquées.

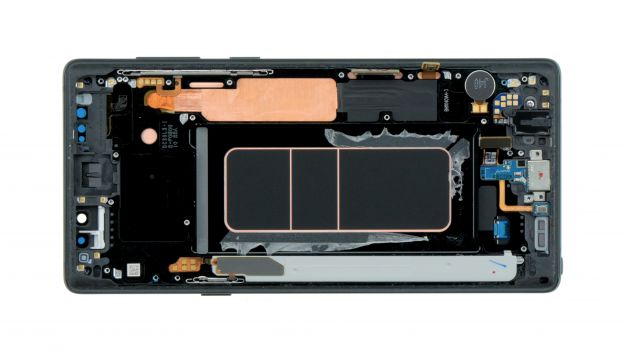

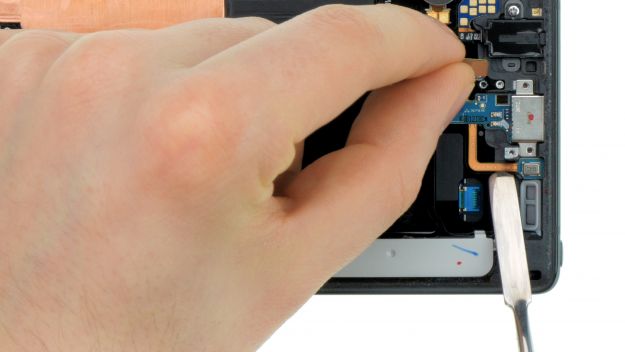

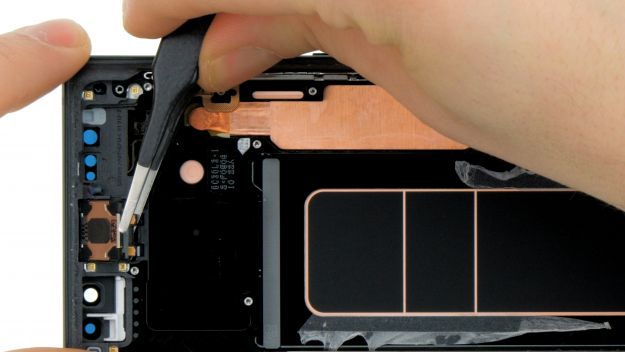

    • Desserrer soigneusement le câble flexible finement collé du microphone.
    • Ensuite, vous pouvez faire un peu levier pour sortir la prise USB et la retirer complètement.

    Étape Suivante pour réparer de l’écran du Samsung Galaxy Note 9 : Suppression de la sortie casque





      1 × 3,3 mm Phillips

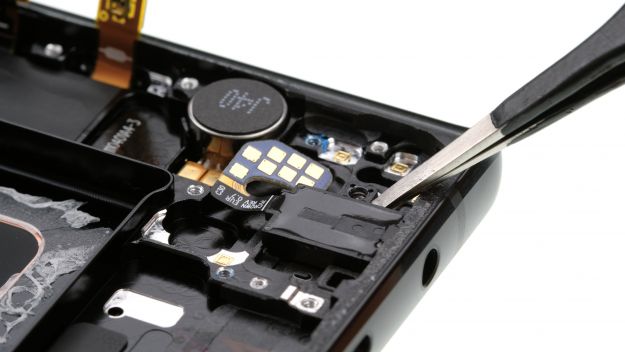

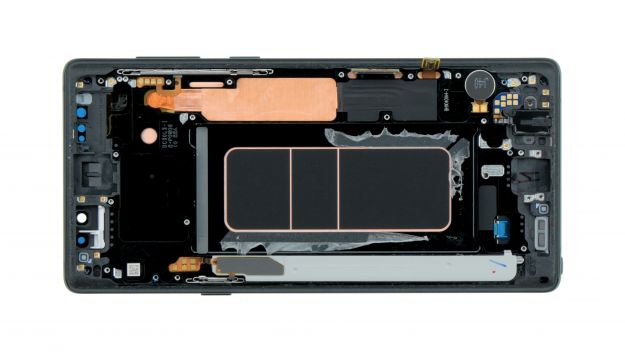

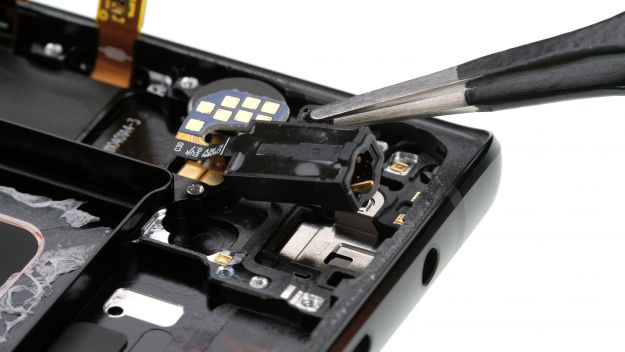

    • Desserrer la vis qui fixe la prise du casque.
    • Desserrer le câble flexible fin de la prise. Chauffez l’adhésif pour le desserrer plus facilement.
    • Relevez un peu la prise des écouteurs puis retirez-la de l’étui.

    Étape Suivante pour réparer de l’écran du Samsung Galaxy Note 9 : Retrait du moteur à vibration

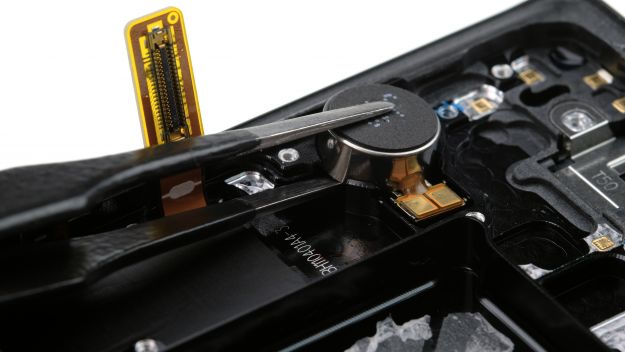

    Avant de retirer le moteur vibrant, vérifiez votre pièce de rechange. Il est possible qu’un moteur vibrant y soit déjà installé. Vous pouvez alors sauter cette étape.

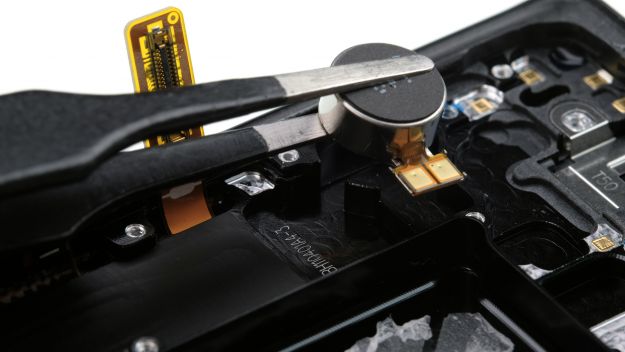

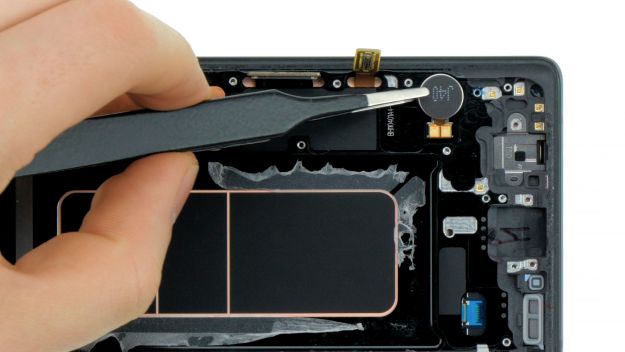

    • Le moteur à vibration est collé au boîtier. Détachez avec précaution le en insérant votre outil entre le boîtier et le moteur moteur.
    • Enlever le moteur.

  • Parfois, la couche adhésive ne colle pas au moteur vibrant et doit être enlevée séparément. Vous en aurez besoin pour le nouvel affichage.

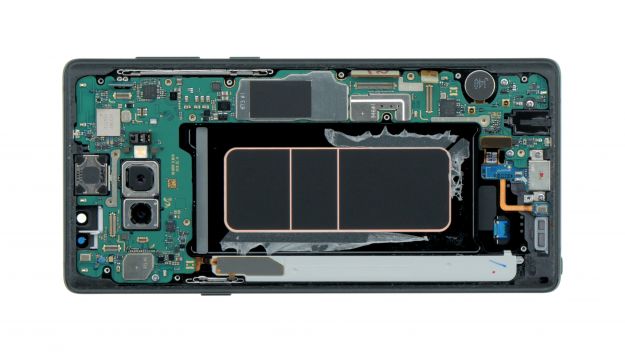

    Étape Suivante pour réparer de l’écran du Samsung Galaxy Note 9 : Préparation de la nouvelle présentation

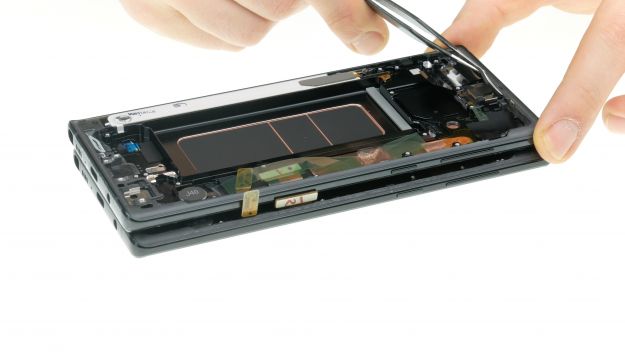

    • Dans l’enceinte du nouvel écran, toutes les surfaces adhésives et thermiques Les coussinets sont recouverts d’un film protecteur transparent. Retirez le film de protection Filmez avant de commencer le montage.
    • N’oubliez pas le S-Pen dans l’ancien écran.

    Les bons outils pour votre réparation

    Étape Suivante pour réparer de l’écran du Samsung Galaxy Note 9 : Installation du moteur à vibration





    • Mettez le moteur de vibration dans la petite ouverture ronde sur le côté gauche de l’enceinte.

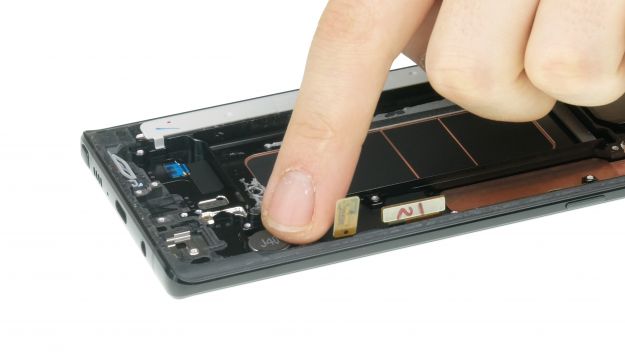

    • Utilisez vos doigts pour presser le moteur fermement en place.

    Étape Suivante pour réparer de l’écran du Samsung Galaxy Note 9 : Installation de la prise d’écouteurs





      1 × 3,3 mm Phillips

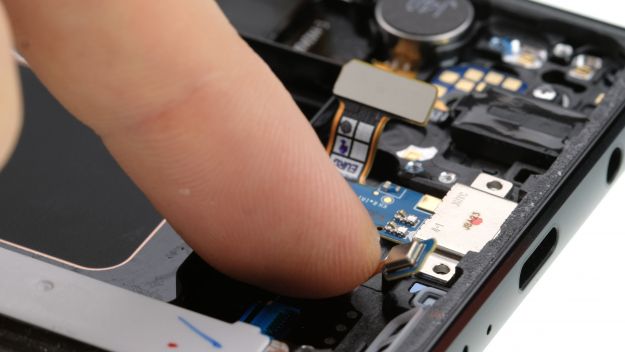

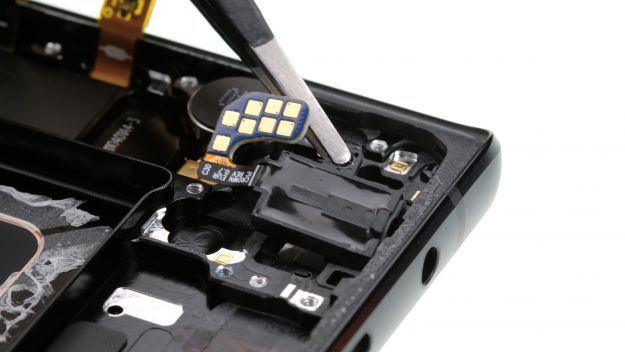

    • Placez le cric à sa place au fond du logement.
    • Appuyez fermement sur le jack et assurez-vous qu’il s’enclenche en place.
    • Puis fixez-le avec la vis et attachez le câble flexible.

    Étape Suivante pour réparer de l’écran du Samsung Galaxy Note 9 : Installation de la carte USB-C





      2 × 3,3 mm Phillips

    • Réinstallez la carte USB.

  • Assurez-vous que la pièce est bien au ras du boîtier.


    • Réinstallez le câble flexible et le petit microphone.
    • Puis resserrez les vis.

    Étape Suivante pour réparer de l’écran du Samsung Galaxy Note 9 : Installation de l’écouteur

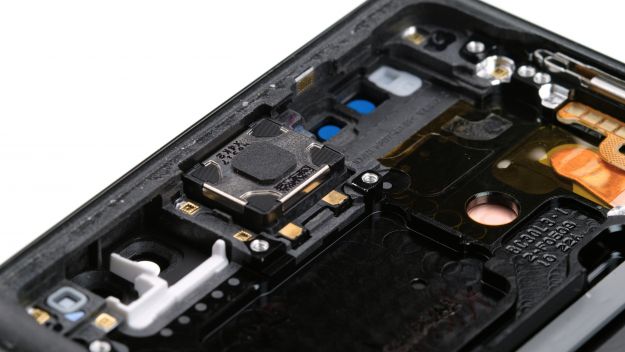

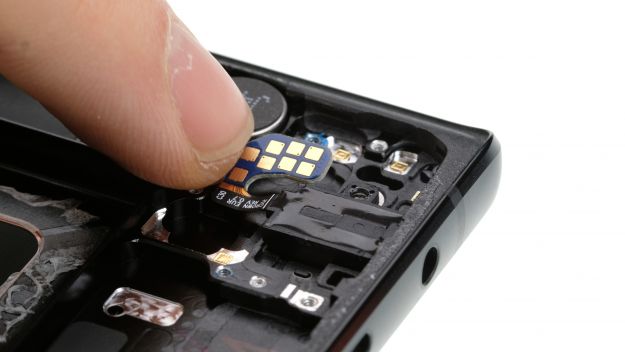

    • Retourner l’écouteur dans le boîtier.
    • Appuyer un peu dessus pour que la colle colle colle mieux.

    Étape Suivante pour réparer de l’écran du Samsung Galaxy Note 9 : Installation des capteurs

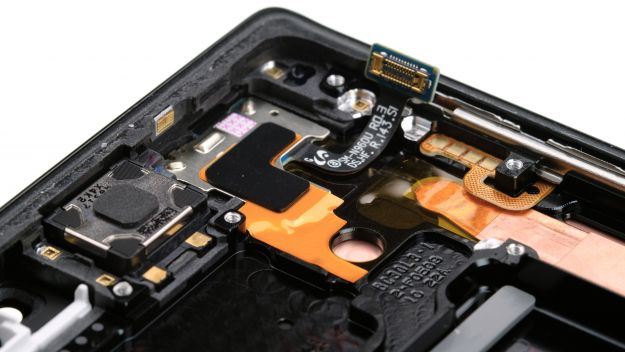

    • Insérer le câble du capteur dans l’évidement correspondant du bord supérieur de l’enceinte.
    • Pressez fermement le capteur et la couche orange avec votre doigt pour que la colle colle colle à nouveau.

    Étape Suivante pour réparer de l’écran du Samsung Galaxy Note 9 : Installation de la carte mère





      Connecteur d’affichage Connecteur USB Bouton de connexion 3 × 3,3 mm Phillips

    Maintenant, la carte mère peut être insérée à nouveau.



    • Positionnez la carte dans l’appareil.
    • Assurez-vous qu’aucun câble ou connecteur ne reste coincé sous la carte.
    • Fixez la carte avec les deux vis.

      Étape Suivante pour réparer de l’écran du Samsung Galaxy Note 9 : Insertion du plateau de la carte SIM et de la carte microSD





      • Insérez le plateau de la carte SIM dans votre appareil. Assurez-vous que le plateau est correctement positionné.
      • Si le support de la carte SIM est coincé et ne peut pas être inséré correctement, la carte mère n’est probablement pas encore bien installée.

      Étape Suivante pour réparer de l’écran du Samsung Galaxy Note 9 : Installation de la caméra et de l’amplificateur à l’avant ; capteur





        Connecteur de caméra Connecteur du capteur

      • Placez la caméra frontale et le capteur dans l’ouverture située sur le bord supérieur du boîtier et rebranchez les connecteurs.

      Étape Suivante pour réparer de l’écran du Samsung Galaxy Note 9 : Installation du haut-parleur





        7 × 4,0 mm Phillips

      • Mettez maintenant le haut-parleur en bas de l’enceinte.
      • Pressez-le doucement avec vos doigts jusqu’à ce qu’il s’enclenche dans l’enceinte.
      • Puis remettez les vis marquées en place.

      Étape Suivante pour réparer de l’écran du Samsung Galaxy Note 9 : Mise en place de la pile





      • Mettez la batterie dans le boîtier. Elle s’insère parfaitement dans le compartiment au milieu du boîtier.
      • Pressez fermement la batterie dans le boîtier pour que la colle adhère mieux.

    • Enlevez l’excès de colle pour que la batterie repose à plat dans le téléphone.

    • Étape Suivante pour réparer de l’écran du Samsung Galaxy Note 9 : Connexion de la batterie





        Connecteur de batterie

      • Connecter la batterie à la carte mère. Appuyez sur le contact de la connexion sur la carte mère jusqu’à ce que vous l’entendiez cliquer en place.

      Étape Suivante pour réparer de l’écran du Samsung Galaxy Note 9 : Installation de l’antenne NFC





        11 × 4,0 mm Phillips

      • Retourner le couvercle avec l’antenne dans le boîtier après l’avoir accroché sur le dessus du boîtier.
      • Appuyez ensuite sur le couvercle avec vos doigts jusqu’à ce qu’il s’enclenche doucement en place partout.
      • Serrez les vis cruciformes.

      Étape Suivante pour réparer de l’écran du Samsung Galaxy Note 9 : Préparation de la couverture arrière





      • Avant de remettre le couvercle arrière sur l’étui, inspectez l’adhésif. Il doit être posé de manière régulière sur le bord afin que le couvercle arrière puisse être placé à fleur. Enlevez l’excès de colle si nécessaire.

      Étape Suivante pour réparer de l’écran du Samsung Galaxy Note 9 : Connecter le capteur d’empreintes digitales





        Connecteur d’empreintes digitales

      • Avant de fixer le couvercle arrière, branchez le connecteur du capteur d’empreintes digitales.
      • Utilisez un outil en plastique pour atteindre le connecteur.

      Étape Suivante pour réparer de l’écran du Samsung Galaxy Note 9 : Tester le dispositif

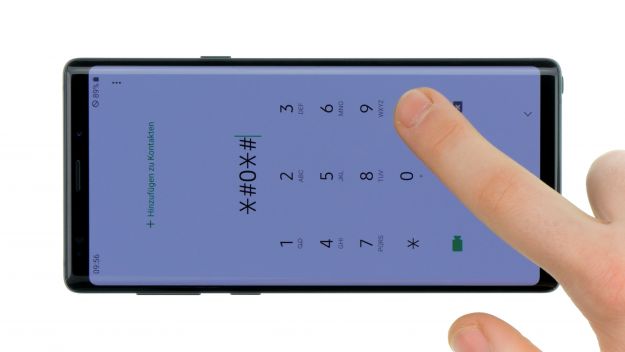

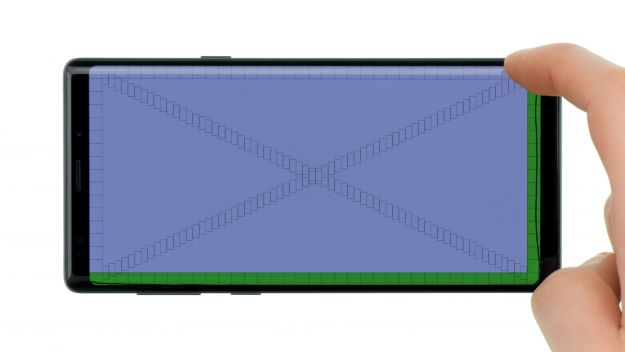

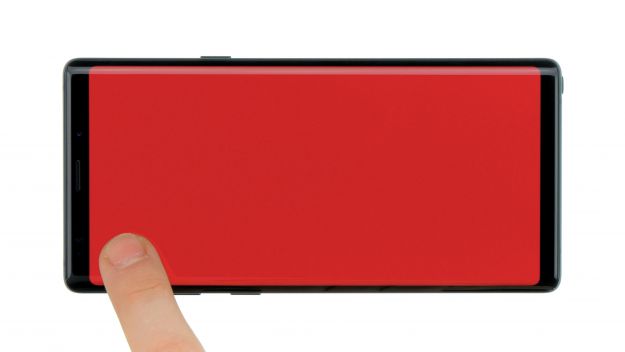

      • Allumez votre Galaxy Note 9 et testez-la avec le mode de test intégré.
      • Accédez au mode de test en composant *#0*#
      • Suivez les instructions et testez l’écran, les caméras et les capteurs

      Étape Suivante pour réparer de l’écran du Samsung Galaxy Note 9 : Fixation de la couverture arrière





      • Retourner le dos de la couverture dans sa position initiale.
      • Appuyer sur le dos de la couverture pour que la colle colle colle.

    • You peut également chauffer votre appareil à l’air chaud, puis le fixer ou le peser Si vous installez une nouvelle couverture arrière, enlevez maintenant les derniers films de protection des surfaces adhésives.
