Pour commencer la réparation de votre Galaxy Note 8

Si vous êtes bloqué ou si vous avez des questions, vous pouvez poster un commentaire. Nous serons heureux de vous aider.

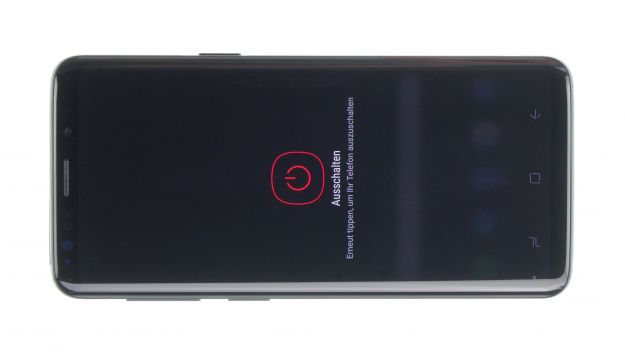

1ère étape pour réparer de l’écran du Samsung Galaxy Note 8 : Éteindre votre appareil





  • Eteignez votre appareil en maintenant le bouton d’alimentation enfoncé jusqu’à ce que l’option « Power off » apparaisse.
  • Utilisez votre doigt pour confirmer que vous voulez éteindre votre Galaxy Note 8 et attendez que l’écran se vide.

  • Dans les images, vous pouvez voir une Galaxy S9, car l’écran de notre Note 8 ne montrait rien.

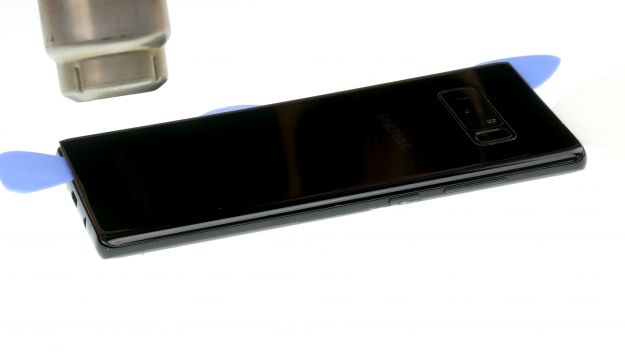

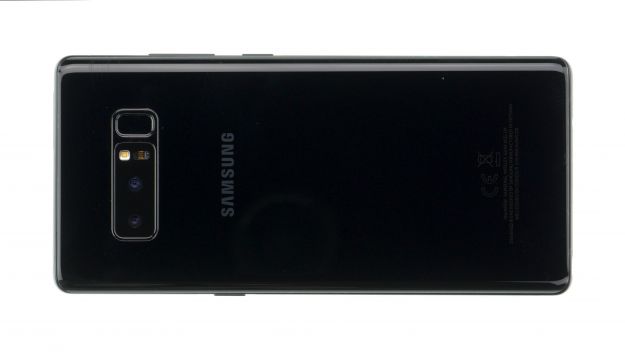

  • Étape Suivante pour réparer de l’écran du Samsung Galaxy Note 8 : Retrait de la couverture arrière





    • La couverture arrière est vraiment collée au châssis. Chauffez l’appareil uniformément avec de l’air chaud pour ramollir la colle. Une température de 60 – 80°C devrait suffire. En règle générale, vous devriez pouvoir toucher votre appareil sans qu’il soit trop chaud.

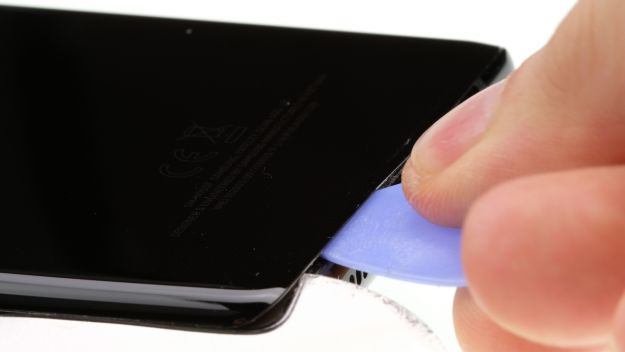

    • La façon la plus simple de détacher le couvercle arrière est d’utiliser un outil plat et flexible comme l’iPlastix ou l’iFlex. Vous aurez également besoin de plusieurs pics pour décoller le couvercle arrière tout autour.

    • chauffez l’endroit où vous commencez et placez un outil plat entre le couvercle arrière et le cadre.

  • L’iPlastix est en plastique, il ne raye donc pas l’appareil. D’un autre côté, il est très souple et délicat à insérer.
  • Soyez très prudent, le couvercle arrière peut se casser très facilement. Si nécessaire, appliquez la chaleur plusieurs fois et essayez à nouveau. Le retrait du couvercle arrière peut prendre une demi-heure. Prenez un peu plus de temps et faites attention à ne rien casser.

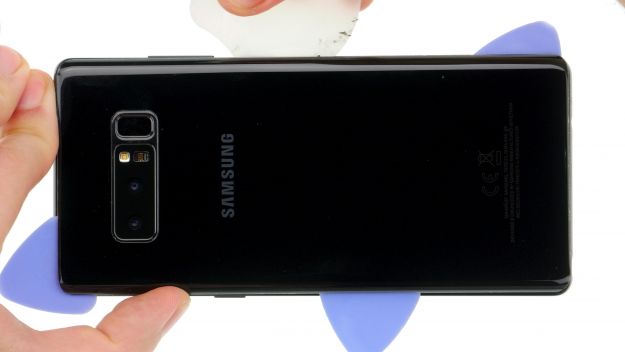

    • Une fois l’outil inséré, plantez un pic dans l’espace pour le maintenir ouvert. Ensuite, faites tourner l’outil sur tout le pourtour pour décoller progressivement la colle. Ensuite, chauffez la pièce suivante et insérez les pics un par un. Le capteur d’empreintes digitales sous l’appareil photo est toujours connecté par un câble.

  • Utilisez une ventouse pour soulever le verre si vous ne trouvez pas d’endroit où insérer l’outil.

    Étape Suivante pour réparer de l’écran du Samsung Galaxy Note 8 : Débranchement du capteur d’empreintes digitales

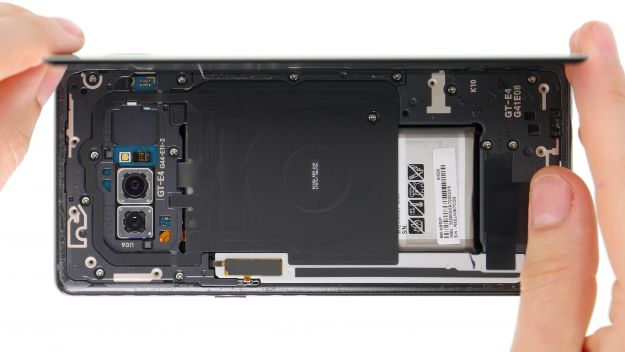

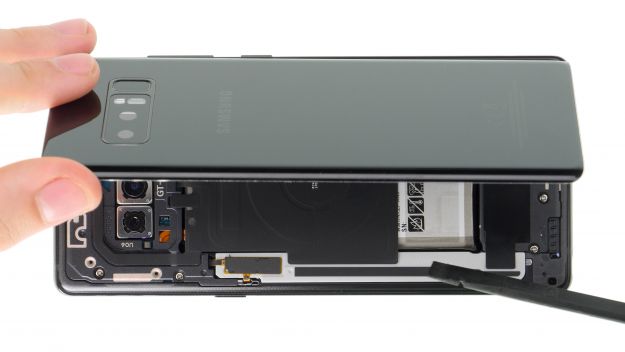

    • Après avoir détaché le couvercle arrière, soulevez-le avec précaution et déconnectez le capteur d’empreintes digitales à l’aide du spudger.
    • Vous pouvez alors retirer complètement le couvercle arrière et le mettre de côté.

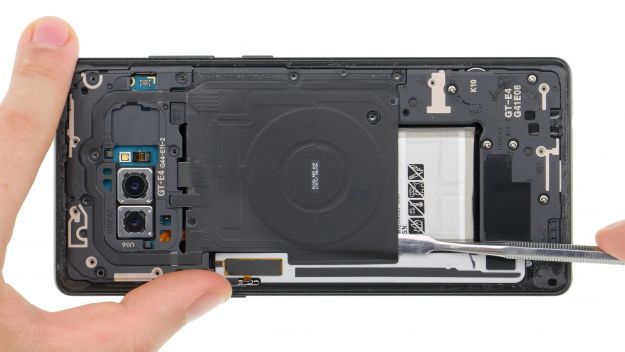

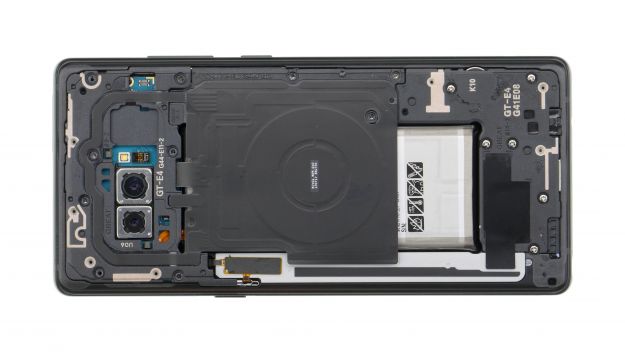

    Étape Suivante pour réparer de l’écran du Samsung Galaxy Note 8 : Retrait de l’antenne NFC





      10 × 3,7 mm Phillips

    • Retirer les vis qui fixent le couvercle supérieur à l’écran.
    • Le couvercle est verrouillé sur le boîtier, la partie inférieure de l’antenne est légèrement collée en place. Faites glisser un outil plat sous les loquets pour les déconnecter.

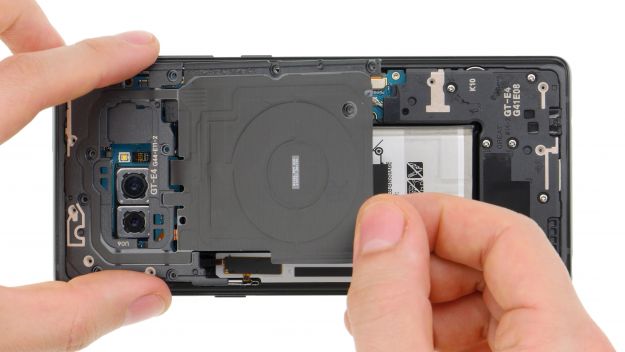

    • Enlevez maintenant l’antenne.

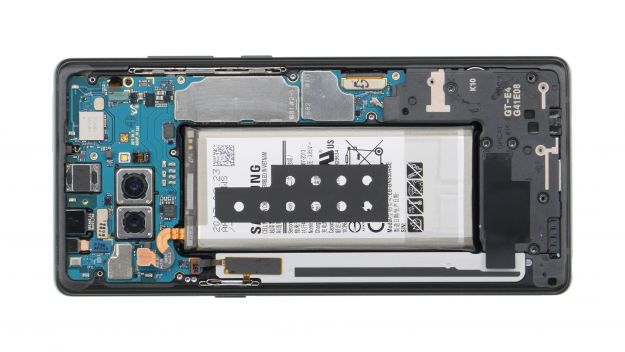

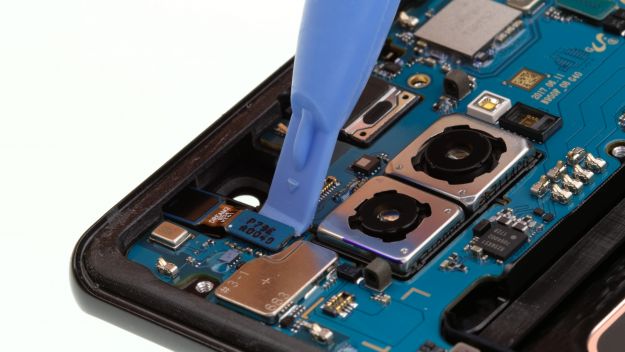

    Étape Suivante pour réparer de l’écran du Samsung Galaxy Note 8 : Débrancher le contact de la batterie





      Connecteur de batterie

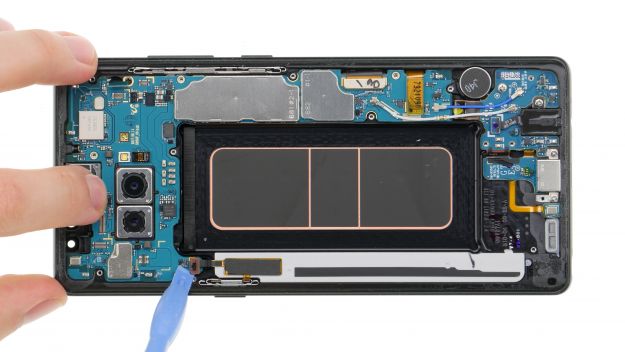

    • En utilisant le spudger, débranchez soigneusement le contact de la batterie de la carte mère.

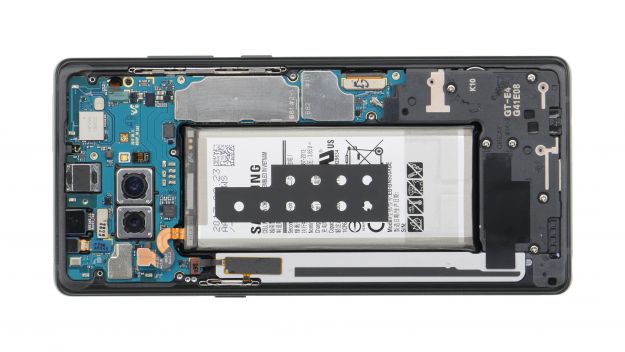

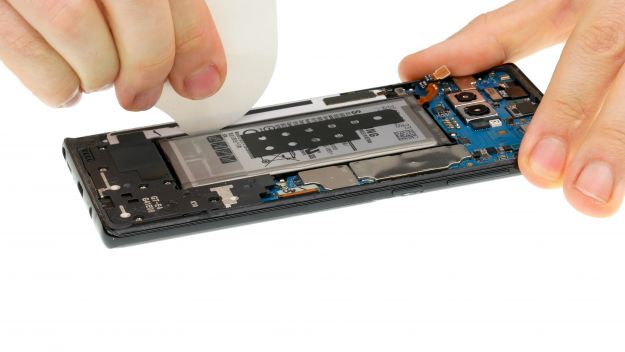

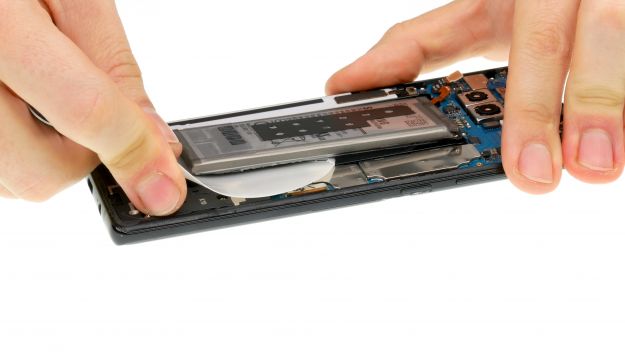

    Étape Suivante pour réparer de l’écran du Samsung Galaxy Note 8 : Retrait de la batterie




    La colle de la batterie est très forte, vous devez donc utiliser à nouveau de l’air chaud.

  • Ne chauffez jamais la batterie directement et ne la pliez pas.
  • La batterie est collée sur les bords extérieurs mais pas au centre.


    • Appliquez l’air chaud du côté de l’écran.
    • Nous recommandons d’utiliser un outil plat, tel que l’iFlex, tout autour de la batterie.

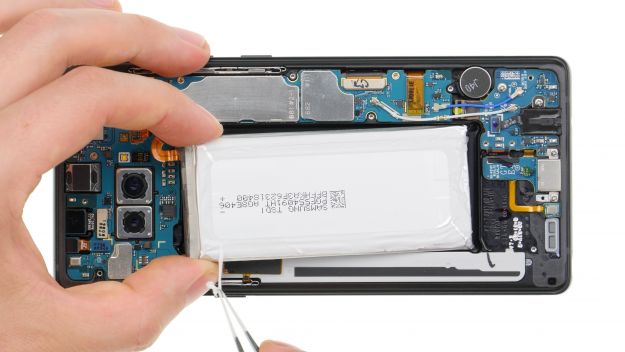

    • Enlevez maintenant la batterie.
  • Attendez-vous à ne pas endommager la batterie. Prenez votre temps et faites chauffer la colle plusieurs fois.
  • Étape Suivante pour réparer de l’écran du Samsung Galaxy Note 8 : Suppression de l’orateur





      6 × 3,6 mm Phillips

    • Retirer les vis qui fixent le haut-parleur à l’écran, puis le retirer.

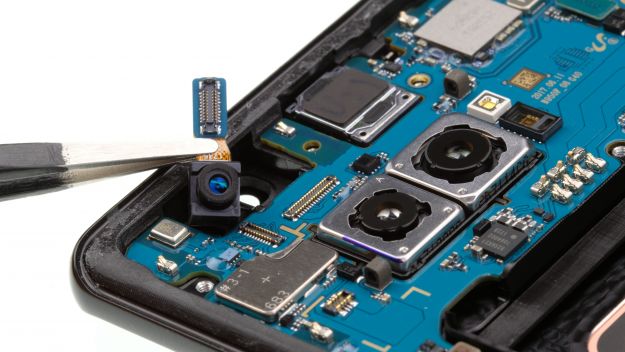

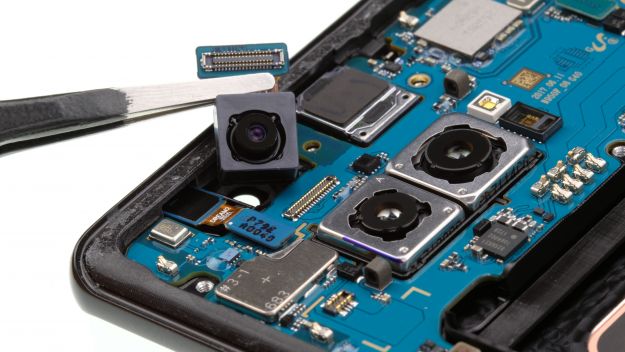

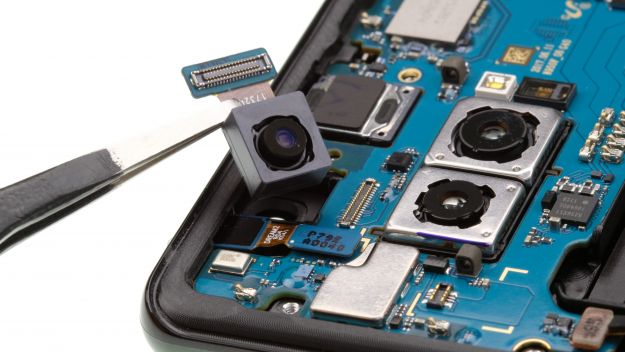

    Étape Suivante pour réparer de l’écran du Samsung Galaxy Note 8 : Retrait de la caméra frontale &amp ; capteur





      Connecteur de caméra Connecteur du capteur

    • Déconnectez les connecteurs de la caméra frontale et du capteur.
    • Vous pouvez alors extraire la caméra frontale et le capteur du châssis et les retirer.

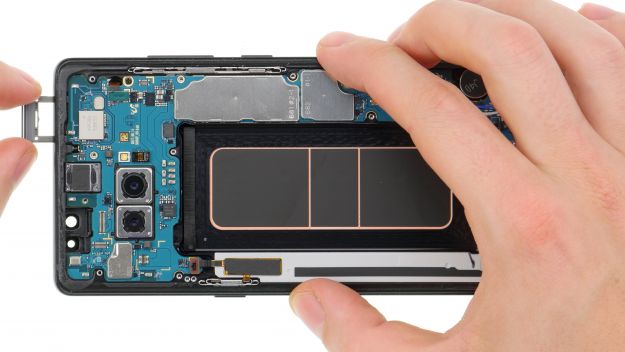

    Étape Suivante pour réparer de l’écran du Samsung Galaxy Note 8 : Retrait du plateau de la carte SIM et de la carte microSD





    • Utilisez l’outil SIM pour éjecter le plateau de la carte SIM de votre appareil, puis retirez le plateau avec vos doigts.

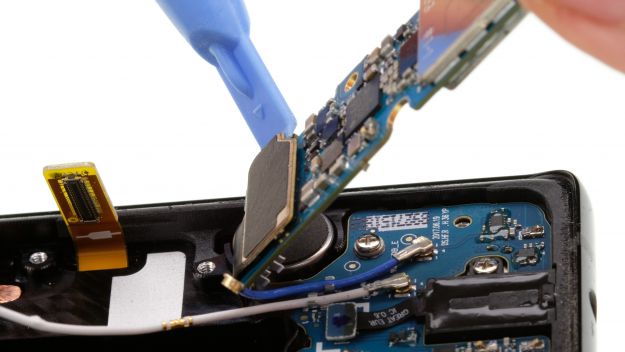

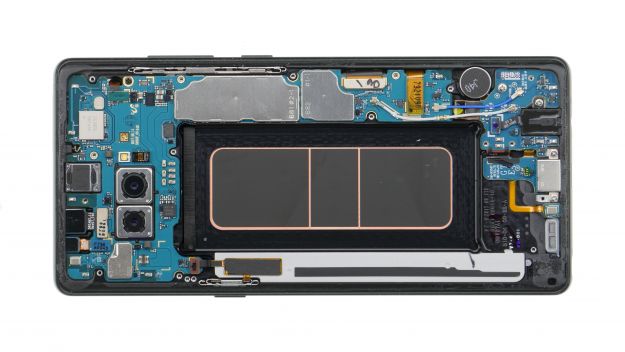

    Étape Suivante pour réparer de l’écran du Samsung Galaxy Note 8 : Retrait de la carte mère

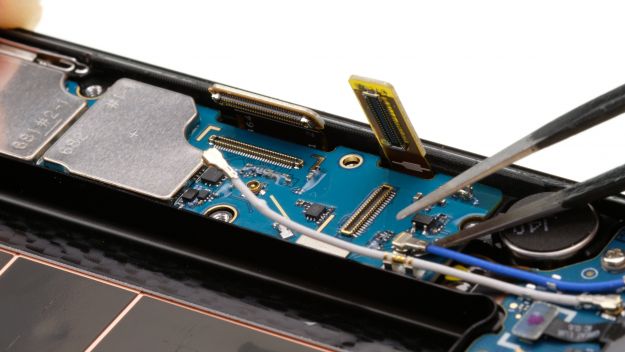

      Connecteurs 1 × 2,9 mm Phillips

    • En utilisant le spudger, déconnectez soigneusement les contacts marqués de la carte mère.
    • Enlevez la vis marquée.
    • Maintenant vous pouvez retirer soigneusement la carte mère. Assurez-vous qu’elle ne se coince pas dans les connecteurs que vous avez déjà déconnectés.
    • Le port USB est toujours connecté à l’arrière de la carte. Une fois vous avez levé le panneau, vous pouvez utiliser le spudger pour déconnecter ce contact.
    • Puis mettez la carte de côté dans un endroit sûr.
  • Il y a une petite broche en plastique dans l’ouverture du plateau de la carte SIM. Assurez-vous qu’elle ne tombe pas.

    Étape Suivante pour réparer de l’écran du Samsung Galaxy Note 8 : Retrait des capteurs

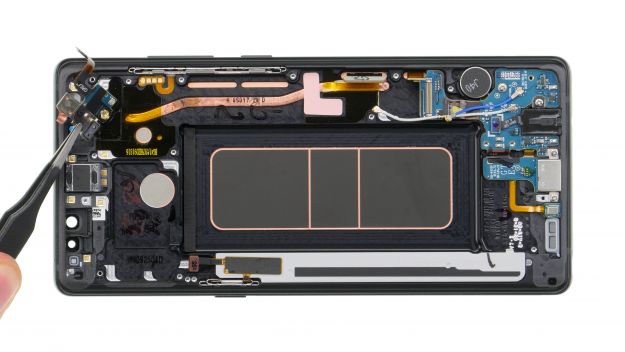

    • Le câble du capteur est également collé à l’écran. Détachez-le avec précaution à l’aide d’un outil plat. Assurez-vous de ne pas l’endommager.
    • Ensuite, vous pouvez utiliser une paire de pinces pour retirer le câble.

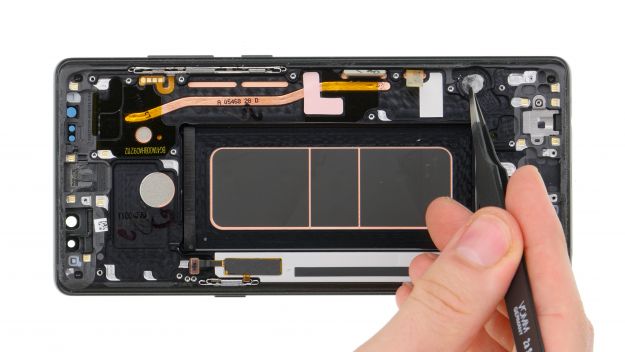

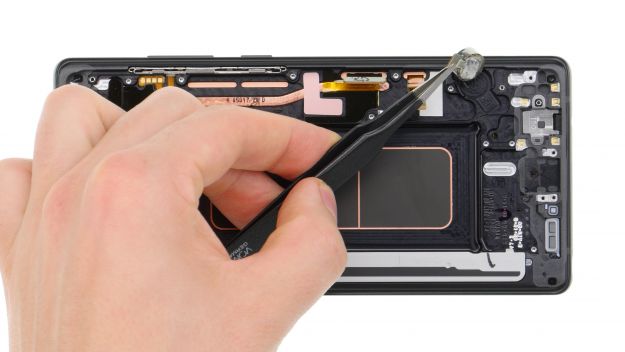

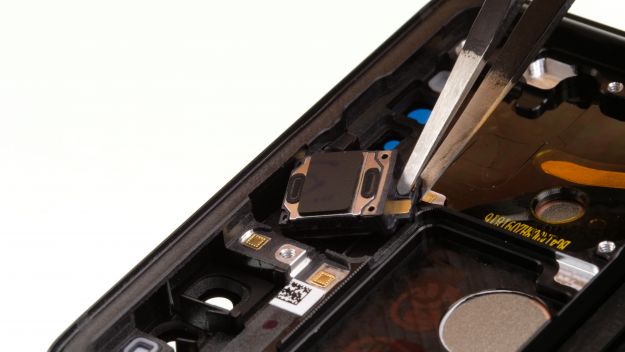

    Étape Suivante pour réparer de l’écran du Samsung Galaxy Note 8 : Retrait de l’écouteur





    • L’oreillette est collée à l’enceinte. Détachez-le avec précaution avec un outil plat comme la spatule en acier.

    Étape Suivante pour réparer de l’écran du Samsung Galaxy Note 8 : Suppression de la sortie casque





      1 × 3,5 mm Phillips Connecteur audio

    • Dévissez la vis qui maintient la prise en place.
    • Déconnectez le contact de la prise du casque du PCB. À l’aide de la spatule, retirez soigneusement le contact de la prise.
    • Enlevez la prise du casque du boîtier.

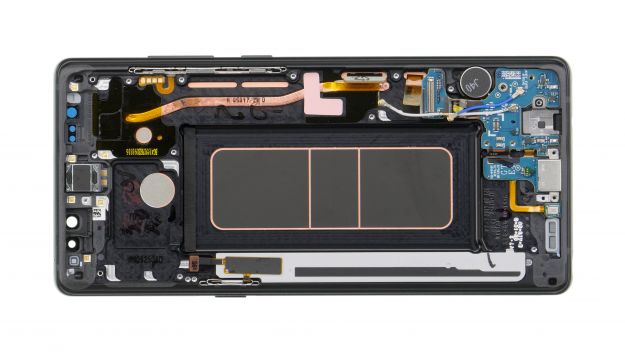

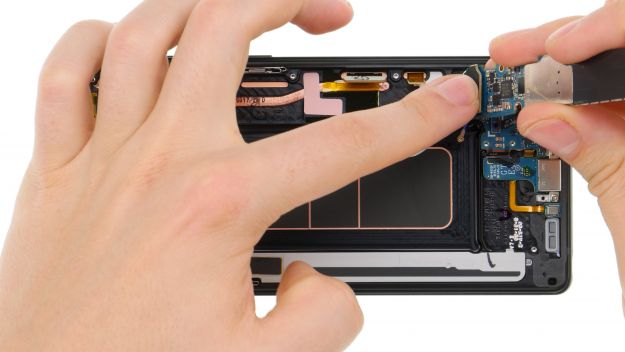

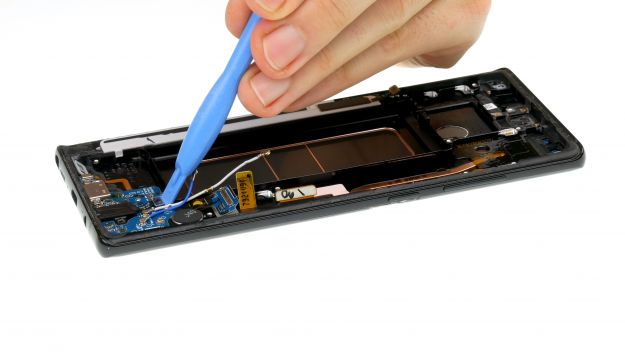

    Étape Suivante pour réparer de l’écran du Samsung Galaxy Note 8 : Retrait de la carte USB





      3 × 3,5 mm Phillips

    • Enlevez les vis marquées.

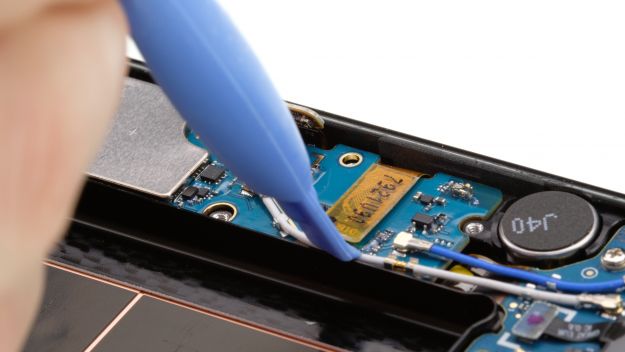

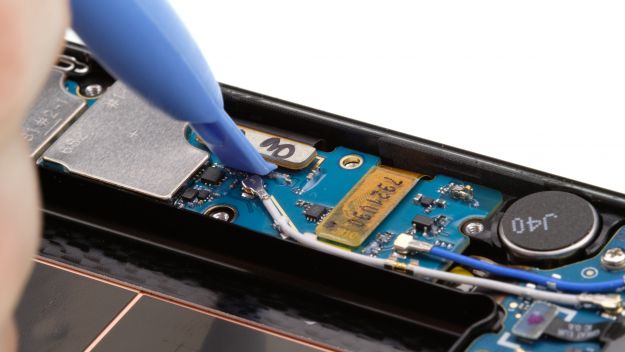

    • Enlevez les deux câbles d’antenne de leur guide.

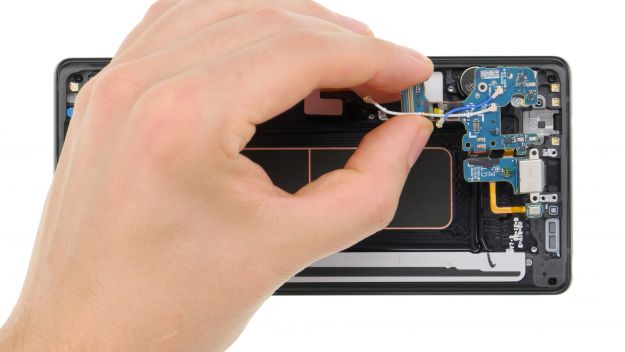

    • Vous pouvez alors utiliser le spudger pour extraire soigneusement la planche et la retirer entièrement.

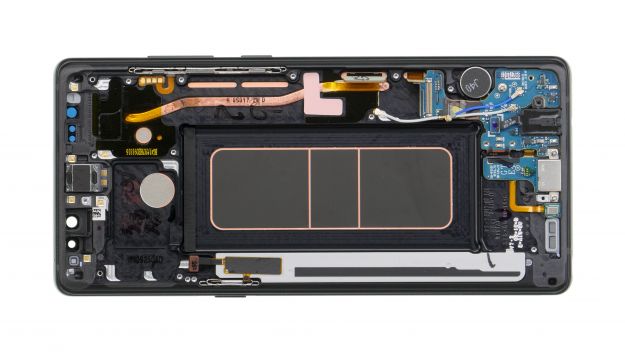

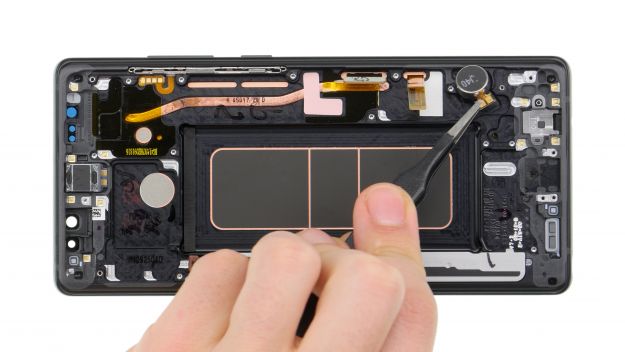

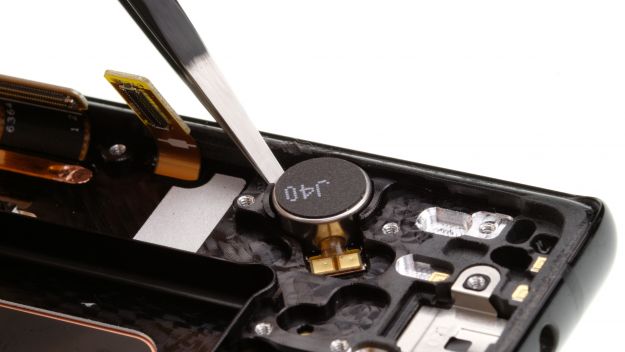

    Étape Suivante pour réparer de l’écran du Samsung Galaxy Note 8 : Retrait du moteur à vibration





    • Le moteur à vibration est collé à l’enceinte. Détachez soigneusement le en insérant votre outil entre le boîtier et le moteur moteur.
    • Enlever le moteur.

  • Parfois, la couche adhésive ne colle pas au moteur vibrant et doit être enlevée séparément. Vous en aurez besoin pour le nouvel affichage.

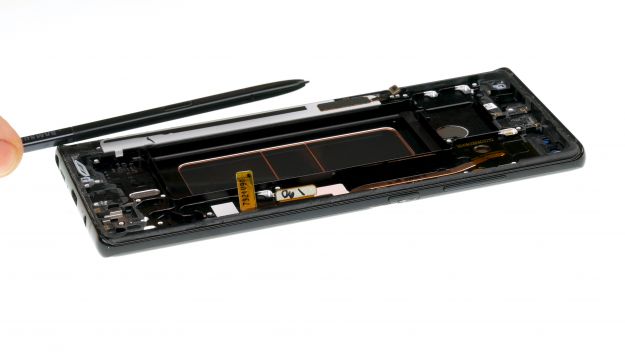

    Étape Suivante pour réparer de l’écran du Samsung Galaxy Note 8 : Préparation de la nouvelle présentation





      Film de protection

    • Dans l’enceinte du nouvel écran, toutes les surfaces adhésives et thermiques Les coussinets sont recouverts d’un film protecteur transparent. Retirez le film de protection filmez avant de commencer avec l’assemblage.
    • Prenez ensuite le S-Pen de l’ancien écran.

    Les bons outils pour votre réparation

    Étape Suivante pour réparer de l’écran du Samsung Galaxy Note 8 : Installation du moteur à vibration





    • Mettez le moteur de vibration dans la petite ouverture ronde sur le côté gauche de l’enceinte.
    • Utilisez vos doigts pour presser le moteur fermement en place.

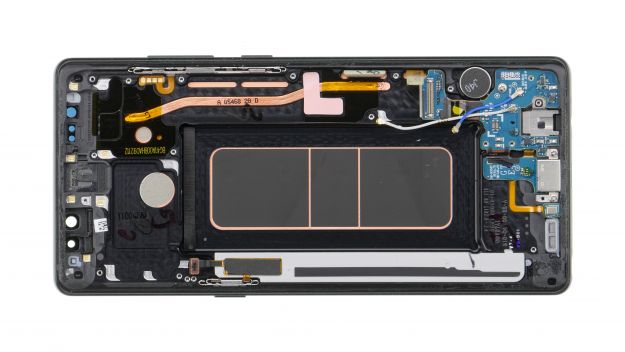

    Étape Suivante pour réparer de l’écran du Samsung Galaxy Note 8 : Installation de la carte USB





      3 × 3,5 mm Phillips

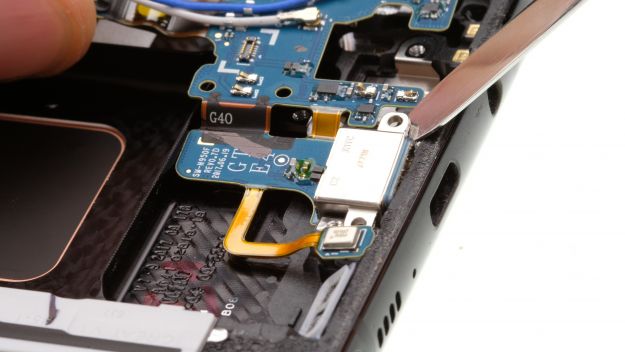

    • Réinstallez la carte USB.

  • Assurez-vous que la carte est bien au niveau du boîtier.

    • Pressez doucement les câbles d’antenne dans le guide approprié en utilisant un objet contondant tel qu’une paire de pinces à bouts arrondis.
    • Puis, fixez à nouveau les vis.

    Étape Suivante pour réparer de l’écran du Samsung Galaxy Note 8 : Installation de la sortie casque





      1 × 3,5 mm Phillips Connecteur audio

    • Mettez la prise en position sur le bord inférieur du boîtier.
    • Connectez le contact de la prise.
    • Puis fixez-le avec la vis appropriée.

    Étape Suivante pour réparer de l’écran du Samsung Galaxy Note 8 : Installation de l’écouteur





    • Retourner l’écouteur dans le boîtier.
    • Appuyer un peu dessus pour que la colle colle colle mieux.

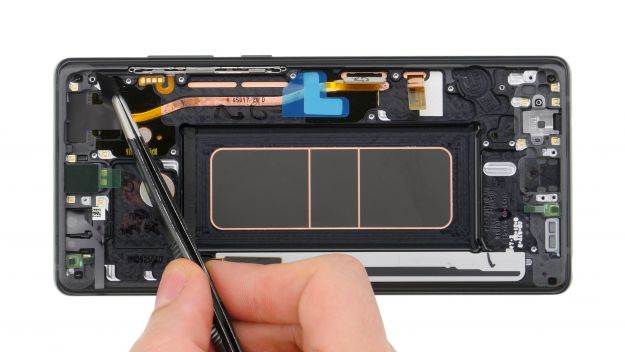

    Étape Suivante pour réparer de l’écran du Samsung Galaxy Note 8 : Installation des capteurs





    • Insérer le câble du capteur dans le renfoncement correspondant du bord supérieur de l’enceinte.
    • Pressez fermement le capteur avec votre doigt pour que la colle colle colle à nouveau.

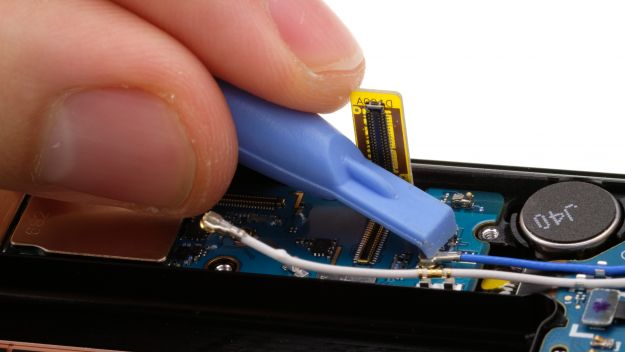

    Étape Suivante pour réparer de l’écran du Samsung Galaxy Note 8 : Installation de la carte mère





      1 × 2,9 mm Phillips Connecteurs

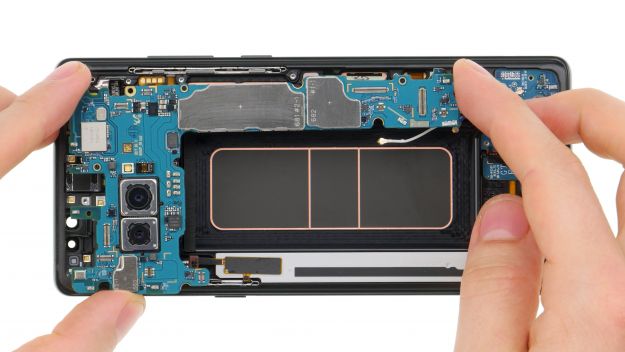

    Vous pouvez maintenant remettre la carte mère en place.


    • Connectez d’abord la carte USB à l’arrière de la carte.
    • Ensuite, vous pouvez remettre la carte dans le boîtier. Assurez-vous qu’aucun câble ou connecteur ne reste coincé sous la carte.
    • Fixez la carte mère avec la vis marquée.
    • Reconnectez maintenant les contacts marqués à la carte.

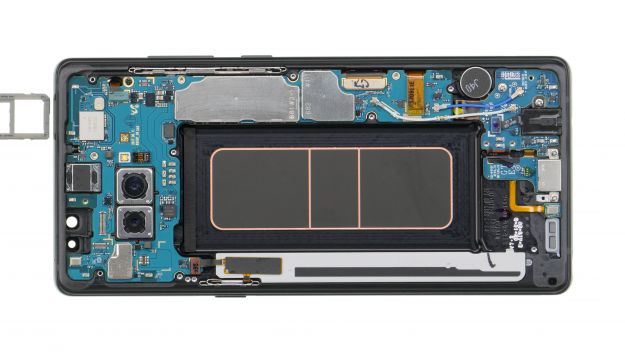

    Étape Suivante pour réparer de l’écran du Samsung Galaxy Note 8 : Insertion du plateau de la carte SIM et de la carte microSD





    • Insérez le plateau de la carte SIM dans votre appareil. Assurez-vous que le plateau est correctement positionné.

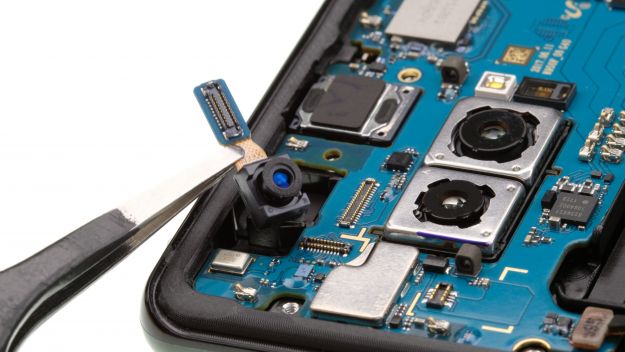

    Étape Suivante pour réparer de l’écran du Samsung Galaxy Note 8 : Installation de la caméra et de l’amplificateur à l’avant ; capteur





    • Placez la caméra frontale et le capteur dans l’ouverture située sur le bord supérieur du boîtier et rebranchez les connecteurs.

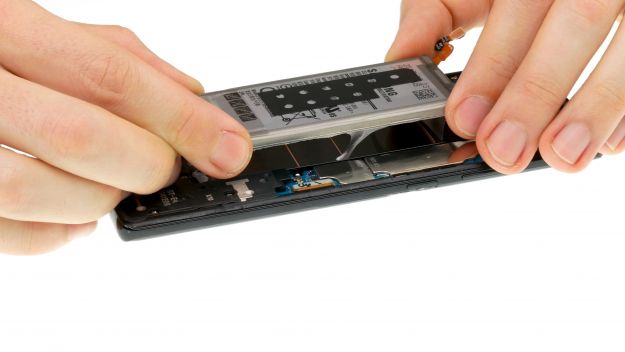

    Étape Suivante pour réparer de l’écran du Samsung Galaxy Note 8 : Mise en place de la pile

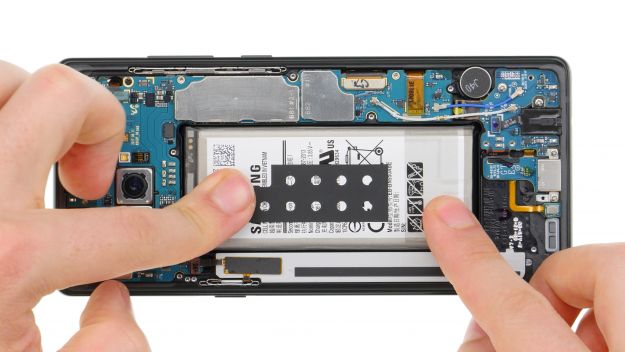

    • Mettez la batterie dans le boîtier. Elle s’insère parfaitement dans le compartiment au milieu du boîtier.
    • Pressez fermement la batterie dans le boîtier pour que la colle adhère mieux.

  • Enlevez l’excès de colle pour que la batterie repose à plat dans le téléphone.

  • Étape Suivante pour réparer de l’écran du Samsung Galaxy Note 8 : Installation du haut-parleur

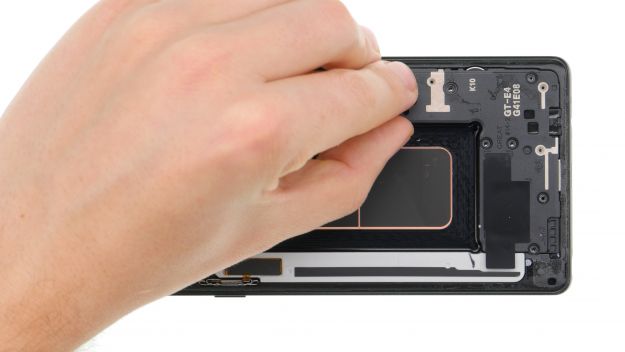

      6 × 3,6 mm Phillips

    • Mettez maintenant le haut-parleur en bas de l’enceinte.
    • Pressez-le doucement avec vos doigts jusqu’à ce qu’il s’enclenche dans l’enceinte.
    • Puis remettez les vis marquées en place.

    Étape Suivante pour réparer de l’écran du Samsung Galaxy Note 8 : Connexion de la batterie





      Connecteur de batterie

    • Connecter la batterie à la carte mère. Appuyez sur le contact de la connexion sur la carte mère jusqu’à ce que vous l’entendiez cliquer en place.

    Étape Suivante pour réparer de l’écran du Samsung Galaxy Note 8 : Installation de l’antenne NFC





      10 × 3,7 mm Phillips

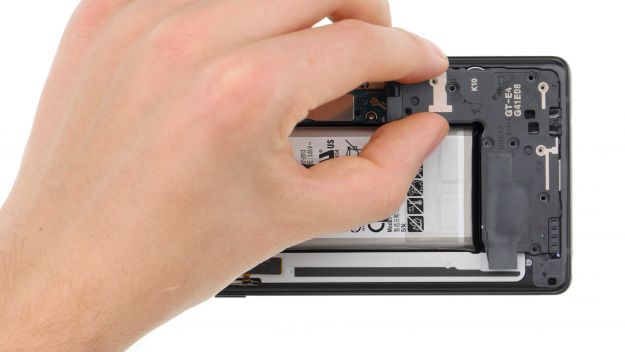

    • Retourner le couvercle avec l’antenne dans le boîtier après l’avoir accroché sur le dessus du boîtier.
    • Appuyez ensuite sur le couvercle avec vos doigts jusqu’à ce qu’il s’enclenche doucement en place partout.
    • Serrez les vis cruciformes.

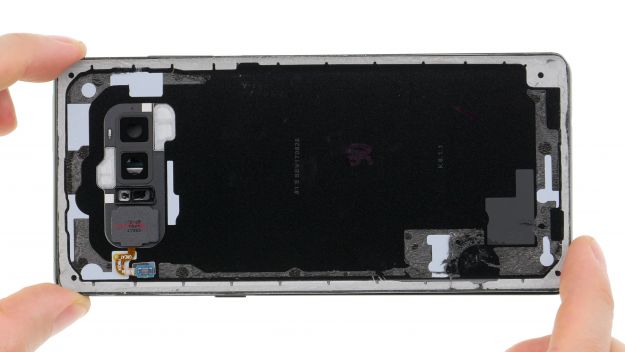

    Étape Suivante pour réparer de l’écran du Samsung Galaxy Note 8 : Préparation de la couverture arrière




    Avant de remettre le couvercle arrière sur l’étui, inspectez l’adhésif. Il doit être posé de manière régulière sur le bord afin que le couvercle arrière puisse être placé à fleur. Enlevez l’excédent de colle si nécessaire.

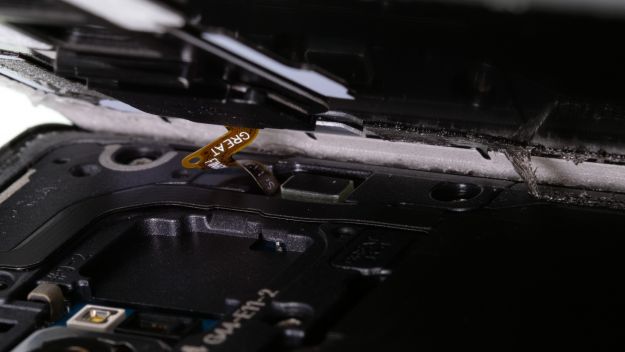

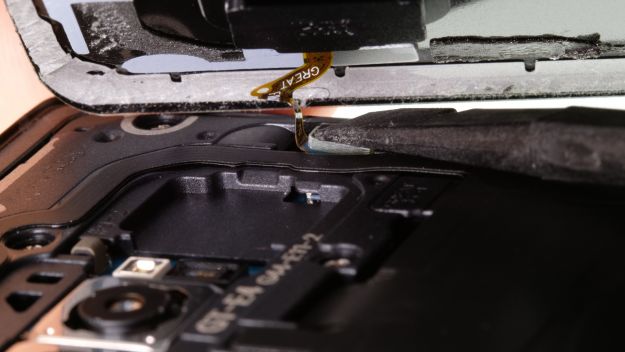

    Étape Suivante pour réparer de l’écran du Samsung Galaxy Note 8 : Connecter le capteur d’empreintes digitales





    • Avant de fixer le couvercle arrière, branchez le connecteur du capteur d’empreintes digitales.
    • Utilisez un outil en plastique pour atteindre le connecteur.

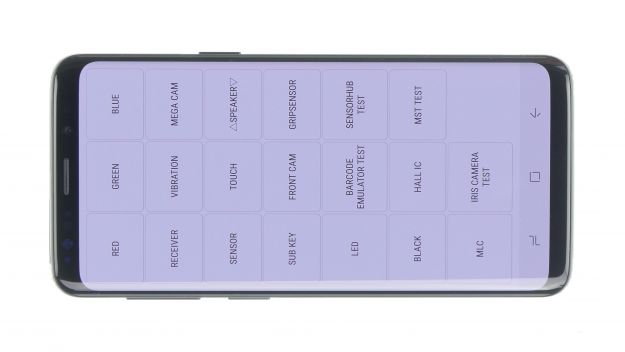

    Étape Suivante pour réparer de l’écran du Samsung Galaxy Note 8 : Tester l’affichage





    • Allumez votre Galaxy Note 8 et testez-le avec le mode de test intégré.

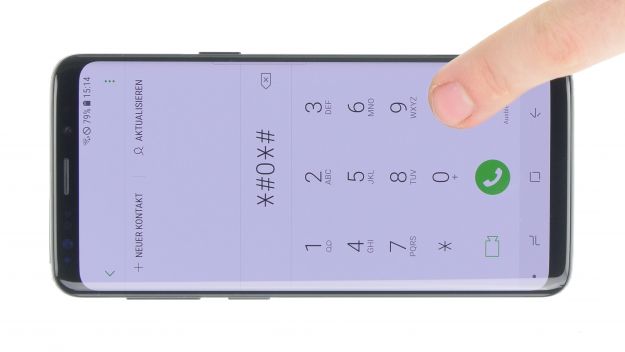

    • Accédez au mode de test en composant *#0*#
    • Suivez les instructions sur votre écran.

  • Dans les images, vous pouvez voir la Galaxy S9. Le menu de test est le même pour tous les modèles Samsung Galaxy.
  • Étape Suivante pour réparer de l’écran du Samsung Galaxy Note 8 : Fixation de la couverture arrière

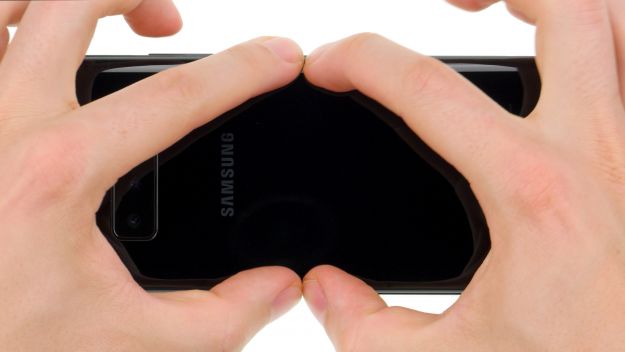

    • Retourner le dos de la couverture dans sa position initiale.
    • Appuyer sur le dos de la couverture pour que la colle colle colle.

  • You peut également chauffer votre appareil à l’air chaud, puis le fixer ou le peser avec quelques livres pour que la colle colle mieux.
