Pour commencer la réparation de votre Galaxy Note 4

Si vous êtes bloqué ou si vous avez des questions, vous pouvez poster un commentaire. Nous serons heureux de vous aider.

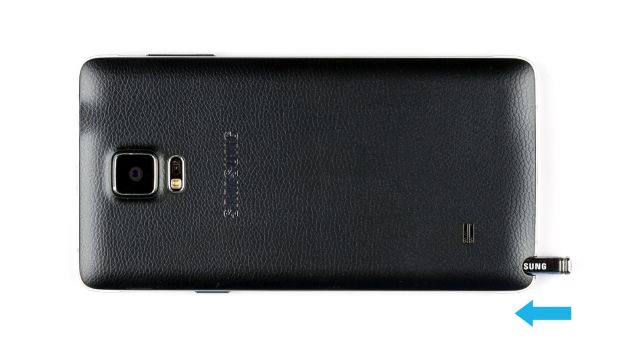

1ère étape pour réparer de l’écran du Samsung Galaxy Note 4 : Retrait du stylet





  • Utilisez votre doigt pour tirer le stylet hors de votre galaxie Note 4.

Étape Suivante pour réparer de l’écran du Samsung Galaxy Note 4 : Retrait de la couverture arrière

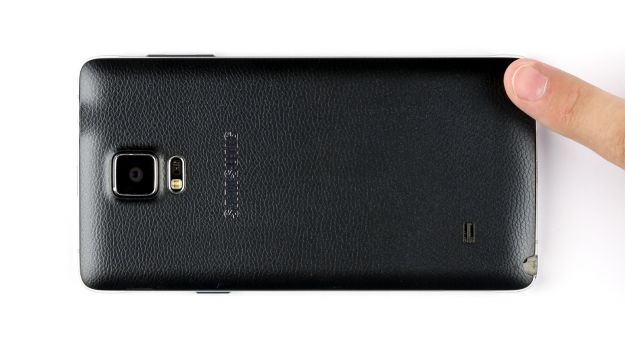

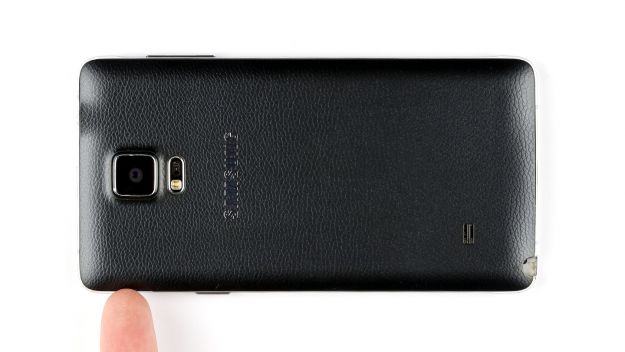

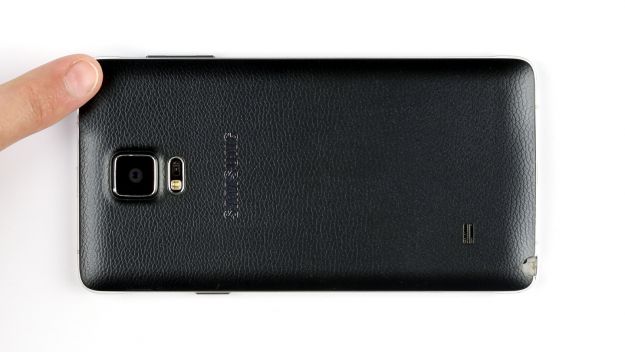

  • Déconnectez le couvercle arrière de votre appareil. Le couvercle arrière est accroché à l’appareil en plusieurs endroits, vous devez donc utiliser votre doigt à plusieurs endroits et tirer doucement.

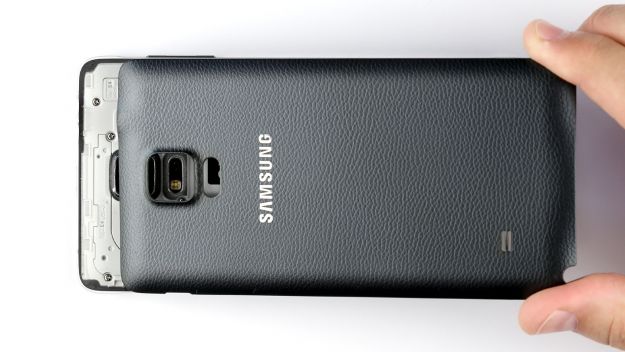

  • Enlever la couverture arrière.

Étape Suivante pour réparer de l’écran du Samsung Galaxy Note 4 : Retrait de la batterie





  • En utilisant votre doigt, soulevez un peu la batterie du boîtier.
  • Utilisez votre pouce et votre doigt pour retirer la pile du boîtier.

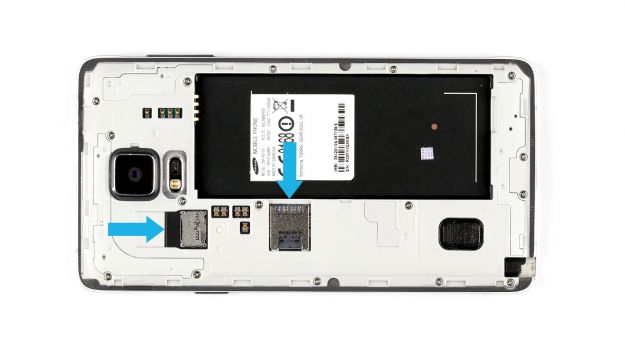

Étape Suivante pour réparer de l’écran du Samsung Galaxy Note 4 : Retrait des cartes SIM et microSD





  • Utilisez votre doigt pour retirer la carte SIM de son emplacement.
  • Enlever la carte microSD de la fente pour carte microSD.

Étape Suivante pour réparer de l’écran du Samsung Galaxy Note 4 : Détacher la vitre d’affichage

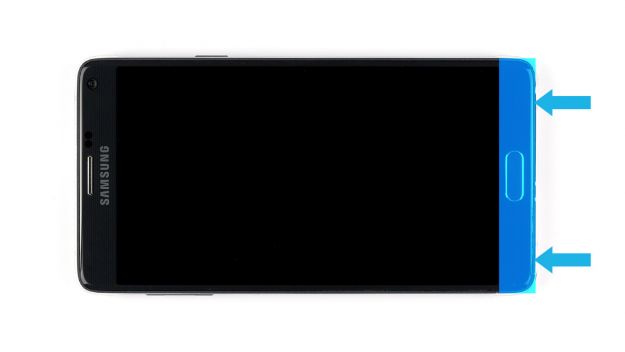

Les câbles des deux boutons du capteur tactile pour « Back » et « Active Apps » sont acheminés le long du bord inférieur de l’écran. Faites très attention lorsque vous détachez la vitre d’affichage et ne collez pas l’outil trop loin dans votre appareil à l’un des deux points (flèches bleues).

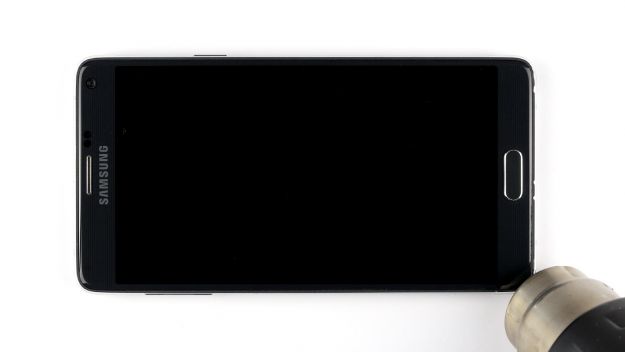

  • chauffez l’écran avec de l’air chaud pour ramollir la colle. Si la colle durcit pendant cette étape, chauffez à nouveau l’écran.

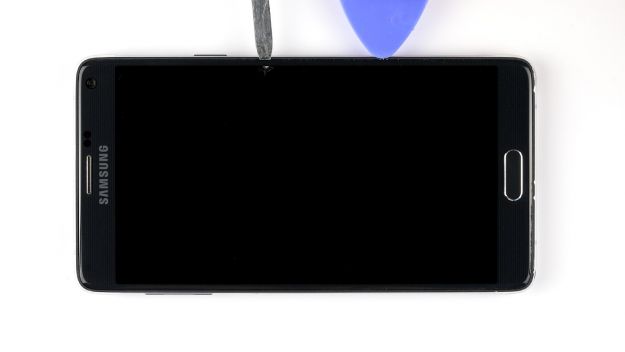

  • Insérez avec précaution la spatule de laboratoire en acier entre l’écran et l’enceinte. Dès qu’un petit espace se libère, vous pouvez insérer un pic.
  • Laisser la spatule en acier là où elle doit maintenir l’ouverture pendant que vous déplacez le pic le long de tous les bords.
  • Soyez très prudent au bas de l’appareil. Comme nous l’avons mentionné au début, les câbles de connexion (flèches bleues) pour les deux boutons du capteur tactile se trouvent là en bas.

Étape Suivante pour réparer de l’écran du Samsung Galaxy Note 4 : Déconnexion de l’écran





  • Enlevez la vitre d’affichage de votre appareil.

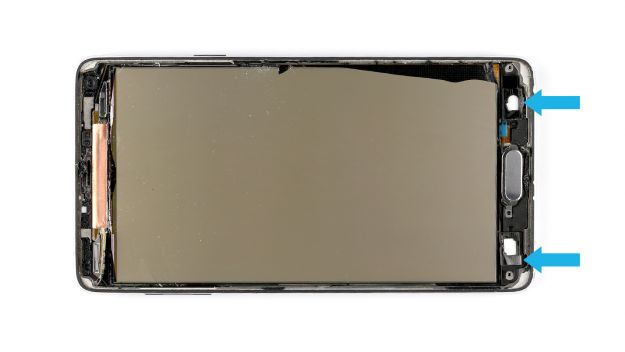

  • Les câbles des deux boutons du capteur tactile pour « Back » et « Active Apps » (flèches bleues) sont acheminés le long du bord inférieur de l’écran. Soyez très prudent lorsque vous déconnectez l’écran.
  • Le dos de l’écran est collé sur le cadre de l’enceinte. Insérez avec précaution la spatule de laboratoire en acier entre l’écran et le cadre pour déconnecter l’écran. Si la colle est trop forte, utilisez de l’air chaud pour la ramollir. L’écran se cassera et se brisera pendant ce processus.
  • L’arrière de l’écran est connecté à la carte logique. Les connexions se trouvent dans la zone supérieure, comme indiqué sur les photos.

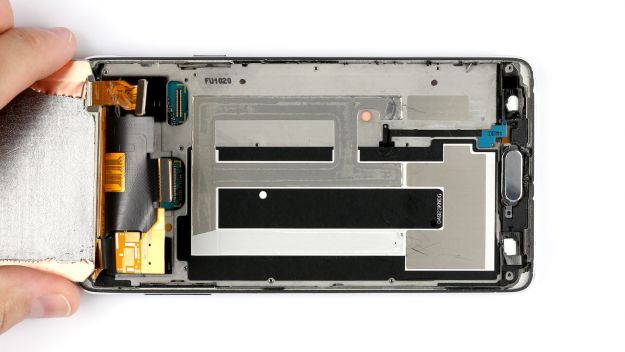

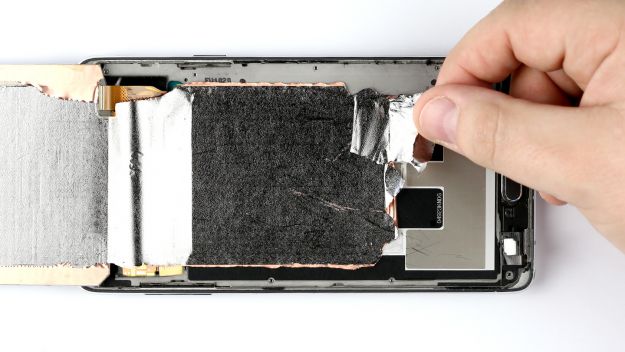

  • Une fois que l’écran est déconnecté, vous pouvez le retourner de 180° sur le bord supérieur pour exposer la surface adhésive en dessous. Retirez le reste de la feuille adhésive sans laisser de résidus.

Étape Suivante pour réparer de l’écran du Samsung Galaxy Note 4 : Suppression de l’affichage





  • En utilisant le spudger, déconnectez avec précaution les deux connexions pour l’écran LCD et l’écran tactile. Insérez la pointe de l’outil sous les connexions et utilisez un peu de force pour les faire sortir de la carte logique.
  • Supprimer l’affichage.

Étape Suivante pour réparer de l’écran du Samsung Galaxy Note 4 : Nettoyage du cadre de l’enceinte

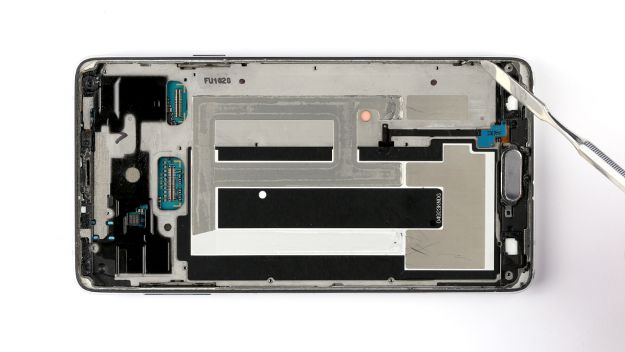

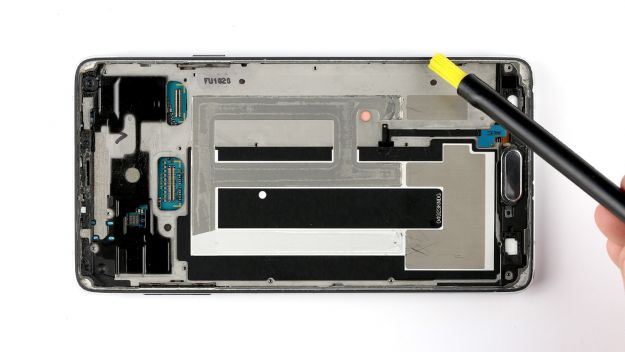

  • Enlevez soigneusement tout résidu de colle ou de saleté de l’enceinte à l’aide d’une pincette, de la spatule en acier, d’un pinceau ou d’une brosse. Soyez très minutieux afin que le nouvel écran s’adapte parfaitement et que la colle colle adhère bien.

Les bons outils pour votre réparation

Étape Suivante pour réparer de l’écran du Samsung Galaxy Note 4 : Tester le nouvel affichage

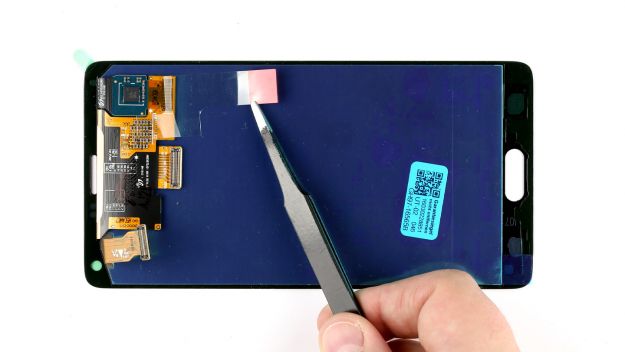

  • S’il y a un emballage de protection sur les connexions du nouvel écran, retirez-le pour simplifier cette réparation.

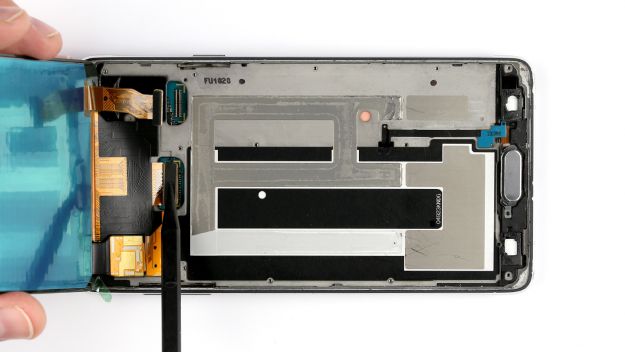

  • Connectez les deux connexions de l’écran à la carte logique l’une après l’autre en positionnant chaque connexion sur la partie correspondante de la carte logique et en exerçant une légère force pour l’enfoncer. Vous les entendrez s’enclencher doucement en place.
  • Retournez soigneusement l’écran et posez-le librement sur le boîtier. Mettez la batterie et démarrez votre appareil.

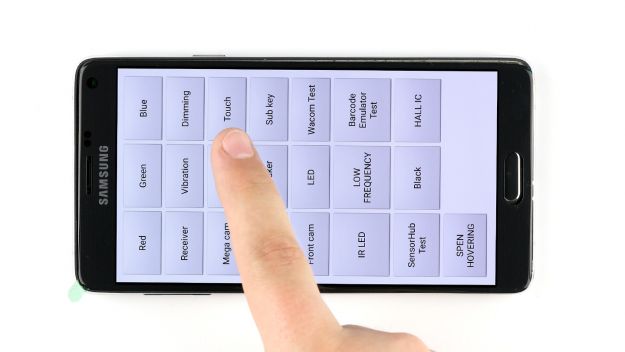

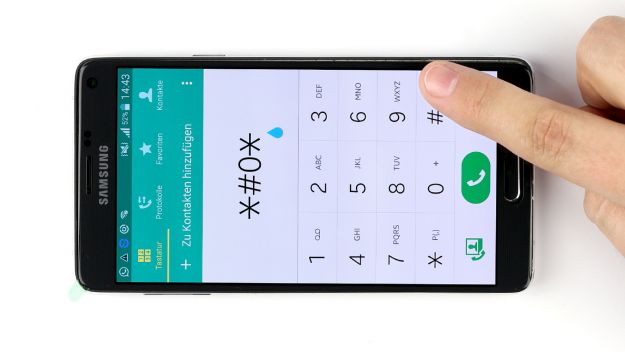

  • Ouvrez l’application du téléphone et sélectionnez le clavier numérique pour lancer le mode diagnostic avec le code *#0*# ; *#0*# ; code.

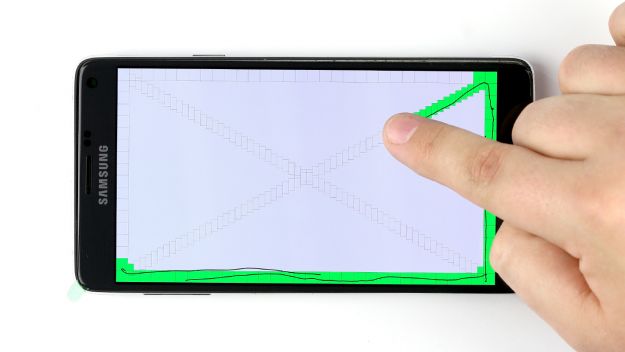

  • En mode diagnostic, vous pouvez utiliser la fonction « Touch » pour tester la zone tactile de l’écran.
  • Si toutes les fonctions visuelles, de luminosité et de zone tactile fonctionnent, vous pouvez installer l’écran. Vous pouvez déconnecter et retirer l’écran et la batterie à nouveau.

Étape Suivante pour réparer de l’écran du Samsung Galaxy Note 4 : Préparation de la nouvelle présentation

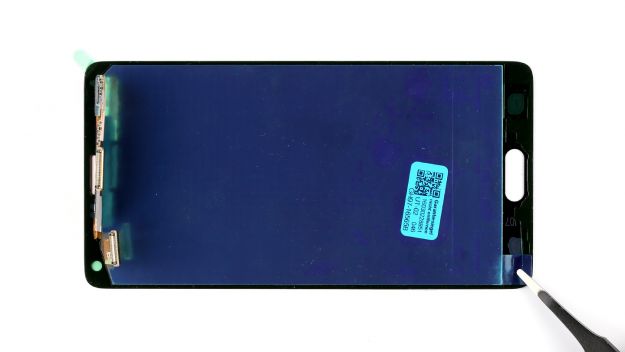

  • Enlevez toutes les pellicules de protection de l’écran, tant sur les surfaces adhésives que sur la surface vitrée.

Étape Suivante pour réparer de l’écran du Samsung Galaxy Note 4 : Joindre le nouvel affichage





  • Connecter les connexions de l’écran à la carte logique.

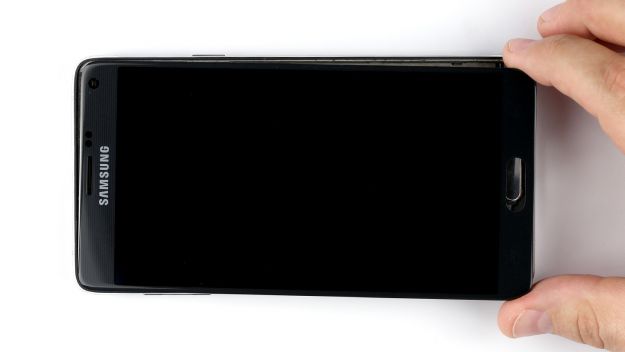

  • Replier soigneusement l’écran pour fermer l’enceinte. Veillez à ce que l’écran soit correctement positionné car sa colle collera immédiatement au cadre du boîtier. Placez l’écran sur le bord supérieur, puis abaissez-le avec précaution.

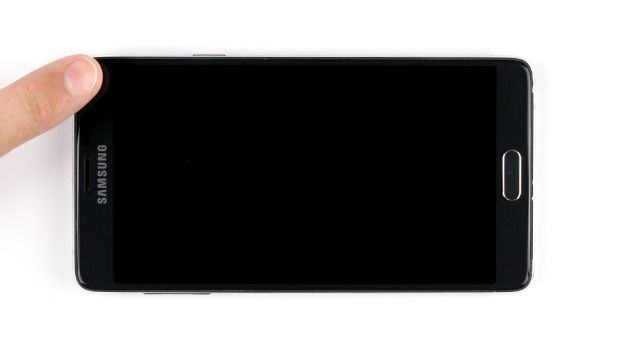

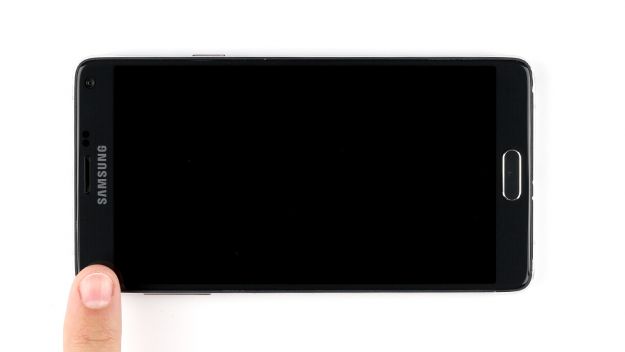

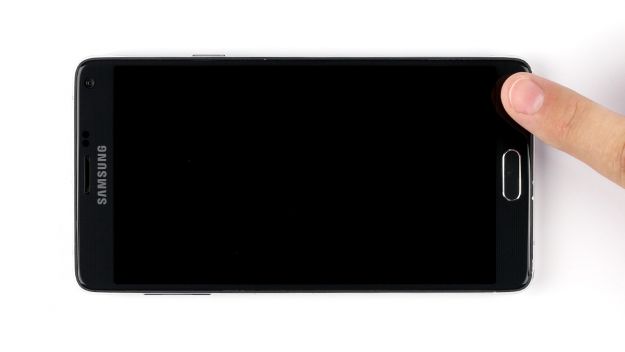

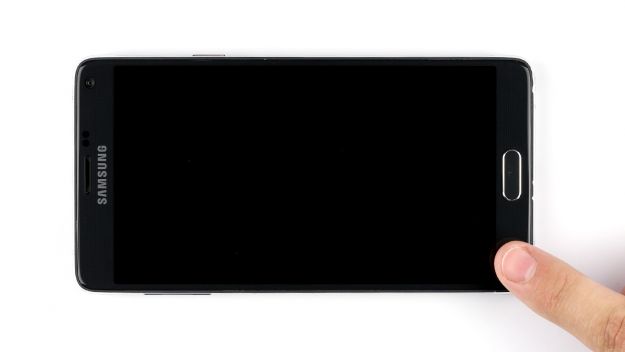

  • Appuyez sur toute la surface de l’écran avec votre doigt pour que la colle adhère à l’ensemble du boîtier.

Étape Suivante pour réparer de l’écran du Samsung Galaxy Note 4 : Facultatif : Fixation du dispositif

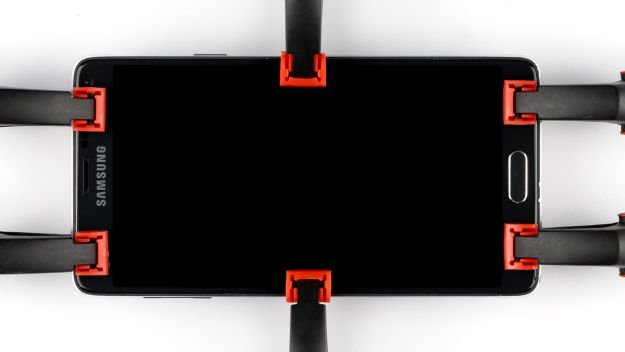

  • Si vous avez des pinces pour travailler avec de la colle ou quelque chose de similaire, nous vous recommandons de serrer votre appareil.
  • Vous pouvez également le chauffer légèrement à l’air chaud pour que la colle colle colle encore mieux.

Étape Suivante pour réparer de l’écran du Samsung Galaxy Note 4 : Insertion des cartes SIM et microSD





  • Insérez la carte microSD dans la fente microSD et assurez-vous qu’elle est bien alignée.
  • En utilisant votre doigt, poussez doucement la carte SIM dans la fente de la carte SIM et assurez-vous qu’elle est bien alignée.

Étape Suivante pour réparer de l’écran du Samsung Galaxy Note 4 : Installation de la batterie





  • Remettez la batterie dans le boîtier. Assurez-vous que les quatre contacts dorés de la batterie touchent les quatre ressorts dorés de votre appareil.
  • Remettez la batterie en place pour qu’elle soit au ras du boîtier.

Étape Suivante pour réparer de l’écran du Samsung Galaxy Note 4 : Fixation de la couverture arrière





  • Mettez la couverture arrière au dos de votre Galaxy Note 4. Assurez-vous que la couverture arrière est bien positionnée.
  • Pressez toute la surface de la couverture arrière sur votre smartphone pour que les clips de la couverture arrière s’enclenchent dans votre appareil.

Étape Suivante pour réparer de l’écran du Samsung Galaxy Note 4 : Mise en place du stylet





  • Retournez le stylet dans votre appareil en le poussant dans l’ouverture au bas du boîtier jusqu’à ce qu’il s’enclenche en place.
