Pour commencer la réparation de votre Huawei P30 Pro

Si vous êtes bloqué ou si vous avez des questions, vous pouvez poster un commentaire. Nous serons heureux de vous aider.

1ère étape pour réparer de l’écran du Huawei P30 Pro : Éteignez votre Huawei P30 Pro





  • À l’adresse suivante : évitez les courts-circuits pendant la réparation, vous devez toujours éteindre le dispositif d’abord.
  • Si l’écran ne peut plus être utilisé en raison d’un affichage défectueux, Ce n’est pas si problématique. s’éteindra immédiatement, lorsque vous débranchez la batterie d’un appareil quelques étapes.

Étape Suivante pour réparer de l’écran du Huawei P30 Pro : Retrait de la couverture arrière




Le Le Huawei P30 Pro s’ouvre par le couvercle arrière fortement collé.


  • Heat tout le bord de la couverture arrière et surtout la partie où vous commencer à desserrer la couverture arrière. Ne chauffez pas trop le téléphone, mais seulement jusqu’à ce que vous puissiez encore bien le toucher.
  • Placez l’aspiration tasse sur le fond de l’appareil et tirer pour créer un petit espace entre la couverture arrière et le cadre.
  • Essayez ensuite d’entrer dans le écart avec votre outil. Avec l’iFlex, c’est un peu plus facile qu’avec l iPlastix, parce qu’il est en métal et un peu plus stable. Nous recommandent de continuer à utiliser un outil en plastique dès que possible.
  • Be Attention à cette étape, car la couverture arrière est en verre et peut se briser facilement.
  • Ne poussez pas l’outil trop loin dans le et veillez à ne pas égratigner la couverture arrière avec les bords de l’outil.

  • Soyez particulièrement prudent près des caméras pour éviter de les endommager.

    • Rechauffez ensuite la zone sur laquelle vous travaillez et déplacer l’outil plus loin sur le bord.
    • Pour éviter que la colle en les collant à nouveau, vous pouvez utiliser plusieurs pics et les insérer dans la partie déjà relâchée. Ensuite, faites le tour du cadre entier et desserrez la colle petit à petit.

  • Attention : après une réparation, le téléphone n’est pratiquement plus étanche.



  • Étape Suivante pour réparer de l’écran du Huawei P30 Pro : Retrait du couvercle de la carte mère / de l’antenne NFC





      10 × 4,4 mm Phillips

    • Puis retirer toutes les vis Phillips de même longueur du couvercle en plastique et les stocker tous ensemble.
    • Les vis sont recouvertes de noir des autocollants ou des indicateurs d’eau blanche.
    • Utilisez une paire de pincettes pour retirer les vis.
    • Le couvercle protège la carte mère et contient la bobine pour la recharge sans fil.
    • La bobine est collée en bas fin. Détachez la colle en glissant la pincette en dessous. Faites attention à la batterie, qui se trouve directement en dessous.
    • Alors, faites levier vers le haut de la qui est accroché dans le bord et retirer la couverture de la device.

    Étape Suivante pour réparer de l’écran du Huawei P30 Pro : Débranchement de la batterie





      Connecteur de batterie

    • Le connecteur de la batterie est maintenant découvert.
    • Pour éviter les courts-circuits pendant la réparation, vous devez toujours débrancher la batterie en premier.

  • Lors de la déconnexion des connecteurs, veillez toujours à ne pas endommager les petits composants de la carte.
  • Étape Suivante pour réparer de l’écran du Huawei P30 Pro : Retrait du câble flexible du port de chargement





      5 × 4,4 mm Phillips Connecteur

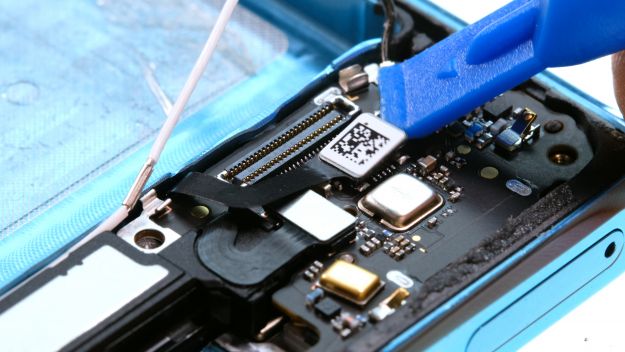

    Dans l’étape suivante consiste à retirer le câble à large bande qui se trouve au-dessus de la batterie. Le câble contient la prise de charge et il relie la partie inférieure de la au tableau principal.


    • Desserrer d’abord les vis Phillips de la même longueur.
    • Enlevez ensuite le couvercle au-dessus des contacts.
    • Maintenant vous pouvez débranchez tous les connecteurs avec le spudger. Faites levier avec précaution et prenez veillez encore une fois à ne pas endommager les composants du tableau.
    • Quand tous contacts sont déconnectés, vous pouvez prendre le câble flexible et prendre le prise de charge hors de son ouverture.



    Étape Suivante pour réparer de l’écran du Huawei P30 Pro : Retrait de la batterie




  • Vérifiez maintenant votre affichage de réserve. Il y a peut-être déjà une pile. Vous pouvez alors sauter cette étape.

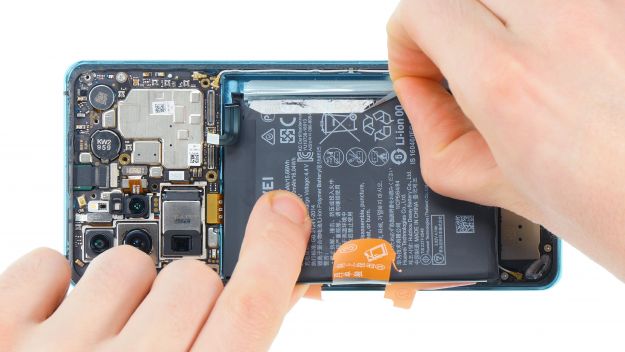

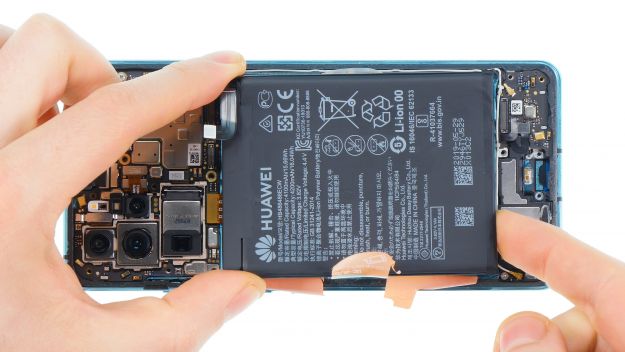

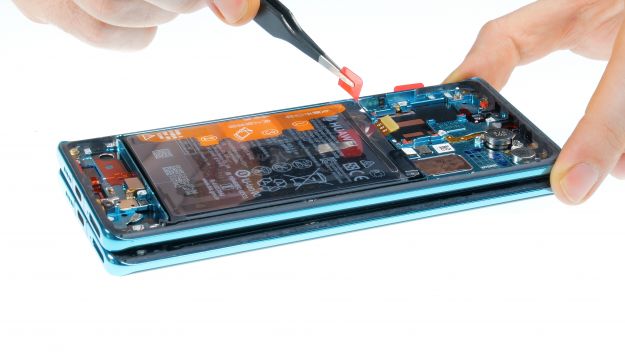

  • Le La batterie est munie d’une languette qui permet de l’extraire de l’appareil.

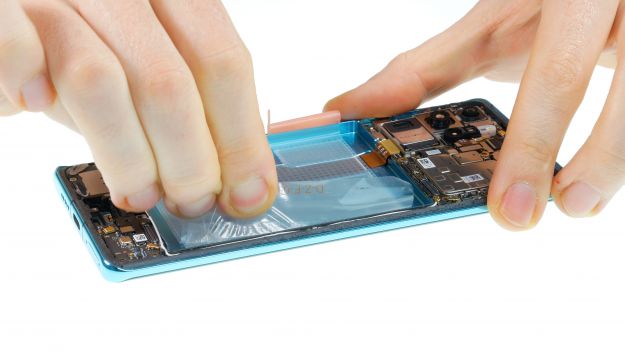

    • Enlevez d’abord les feuilles portant les numéros « un » et « deux ».
    • L’onglet avec le chiffre « trois » est alors exposée et vous pouvez la tirer avec précaution.
    • Tenez l’appareil très fermement d’une main et tirez la languette verticalement vers le haut. Veillez à ne pas arracher l’onglet par accident.
    • Si la pile ne peut pas être retirée dans ce Vous pouvez ainsi utiliser de l’air chaud pour réchauffer la colle.


  • Ne jamais chauffer directement la batterie, car elle peut facilement être pliée et donc endommagée.

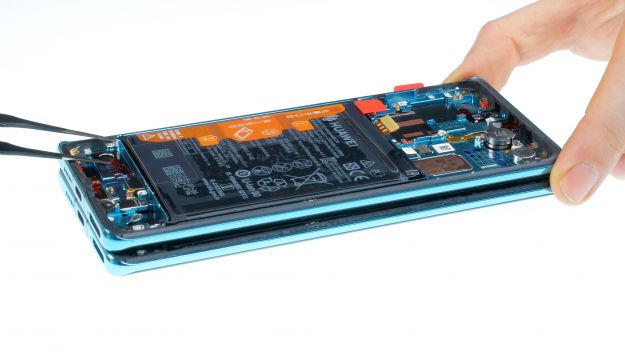

    • Tour l’appareil à l’envers et chauffer l’écran. Lorsque la batterie est détaché, enlever la feuille de l’autre côté. Voir aussi retirer la feuille d’aluminium sous la pile pour la transférer à votre remplacement de l’affichage si nécessaire.

    Étape Suivante pour réparer de l’écran du Huawei P30 Pro : Retrait de la carte SIM





      Connecteur d’antenne Connecteur

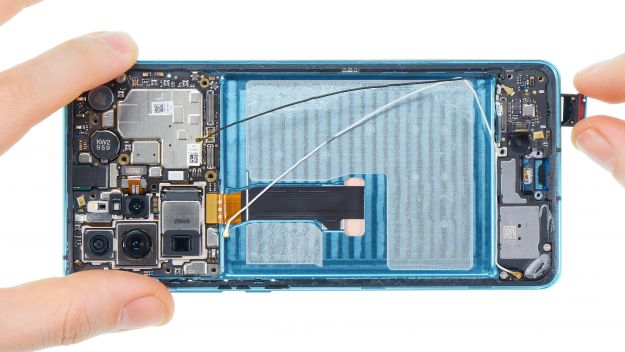

    Maintenant tous les autres composants tels que la carte mère, le haut-parleur et la carte SIM lecteur de carte sont retirés.

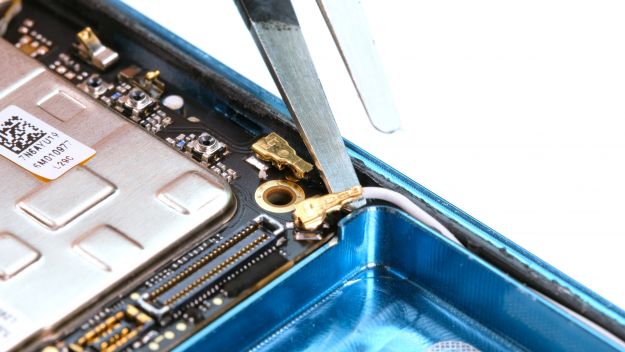

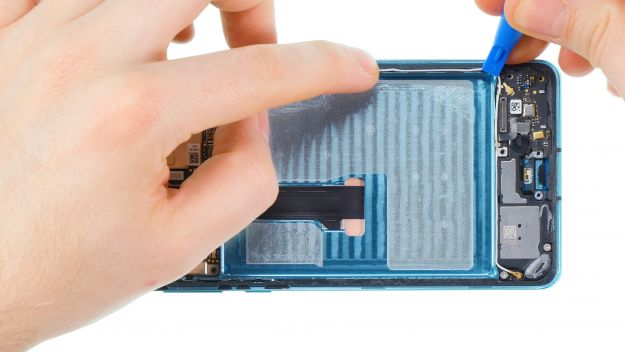

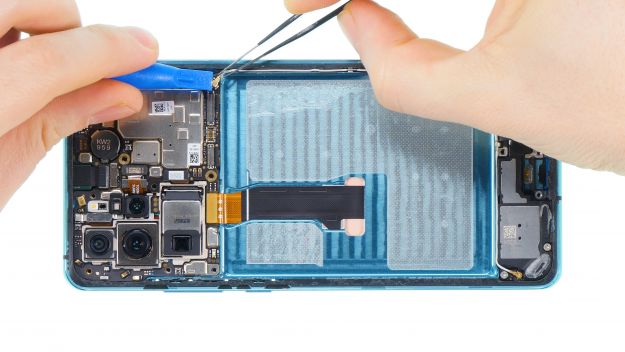

    • Premièrement, déconnectez les deux câbles d’antenne de la carte mère. Desserrez le connecteurs en passant sous le câble avec une pincette et en tournant les pinces.
    • Tirer ensuite les deux câbles de leur côté guide.
    • Puis déconnectez les deux contacts de la carte inférieure.
    • Utilisez un outil SIM ou un un trombone pour retirer le support de la carte SIM.

  • Mais attention à ne pas confondre l’ouverture avec celle du microphone à gauche du support de la carte SIM.


    • Soulevez ensuite un peu la carte avec le lecteur de carte SIM et le sortir de l’appareil avec l’antenne.

      Étape Suivante pour réparer de l’écran du Huawei P30 Pro : Suppression de l’orateur





        2 × 4,4 mm Phillips Connecteur

      • Desserrer les deux vis qui maintiennent le haut-parleur en place.
      • Puis faites levier pour sortir le haut-parleur. Il peut être légèrement collé en place.

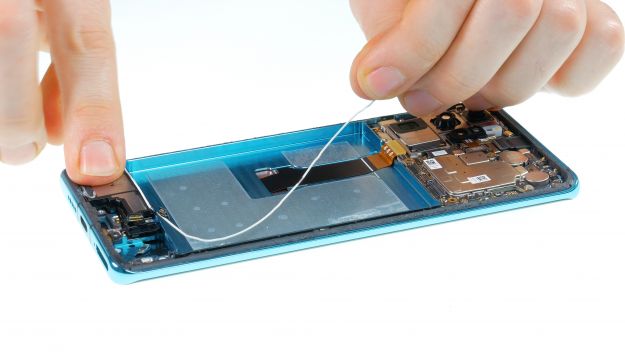

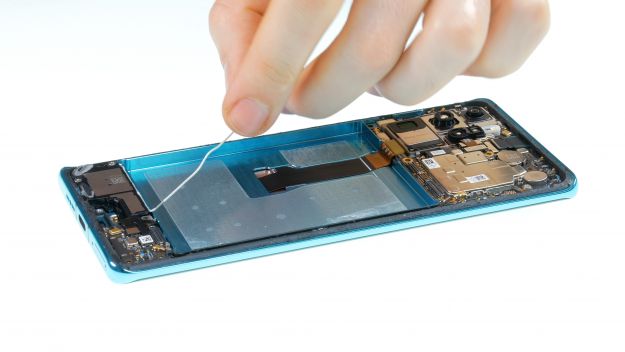

      Sous le haut-parleur se trouve un court câble de connexion qui doit également être repris.


      • Desserrer le connecteur et sortir le câble.

    • Si vous remplacez le haut-parleur sur votre Huawei P30 Pro, vous devez reprendre le câble d’antenne. Vous n’avez pas besoin de retirer le petit câble flexible.
    • Étape Suivante pour réparer de l’écran du Huawei P30 Pro : Suppression de la carte mère





        Connecteur d’affichage 1 × 4,4 mm Phillips

      Faites particulièrement attention lorsque vous manipulez la carte mère, car elle ne peut pas être réparée aussi facilement si quelque chose se casse.


      • La carte mère est fixée avec une seule vis.



      • Déconnectez maintenant le connecteur d’affichage de la carte mère.
      • Soulevez ensuite un peu la carte, retirez-la de l’appareil et mettez-la en lieu sûr.

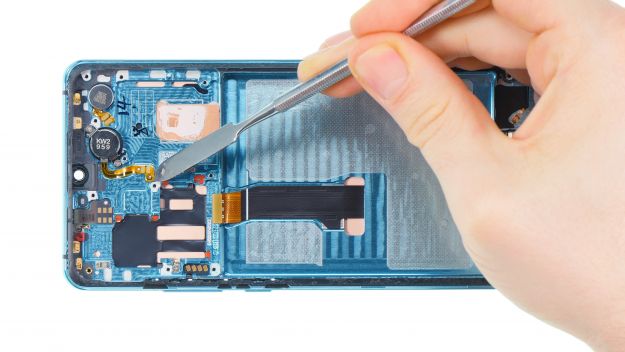

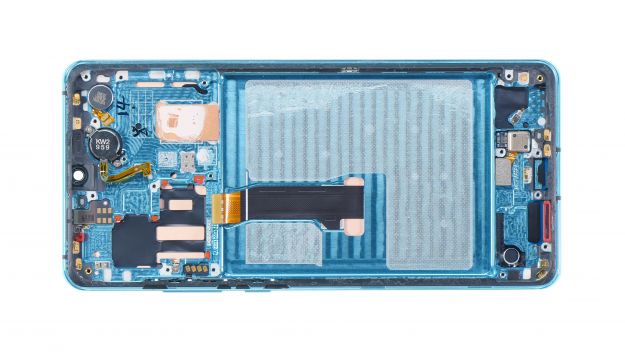

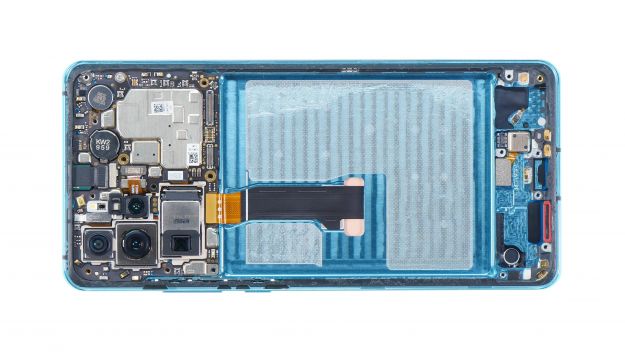

      Étape Suivante pour réparer de l’écran du Huawei P30 Pro : Retrait des capteurs

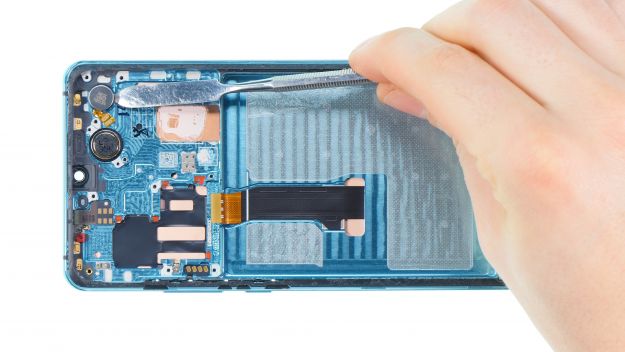

      • Enlever les capteurs collés avec de l’air chaud et un outil plat comme une spatule en acier.

      Étape Suivante pour réparer de l’écran du Huawei P30 Pro : Retrait de l’écouteur (facultatif)





        2 × 1,5 mm Phillips

      Comparez à nouveau votre écran de remplacement avec votre écran et reprenez tous les autres éléments qui manquent encore dans le nouvel écran. En général, il y a déjà un écouteur et le moteur de vibration installé. Sinon, vous devrez les retirer tous les deux de l’ancien écran et les remplacer.

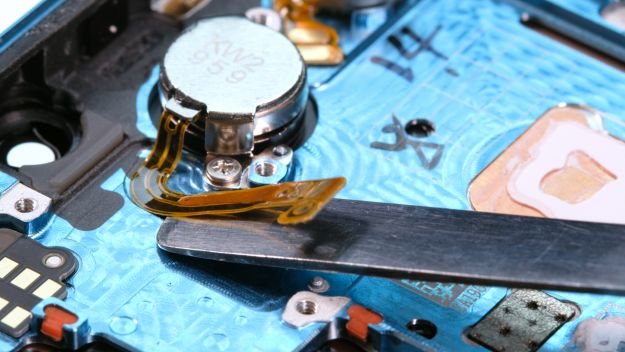

    • Desserrer le câble flexible de l’oreillette avec la spatule en acier.
    • Enlever ensuite les deux vis tout en tenant fermement l’oreillette. Vous pouvez ensuite le retirer.

    Étape Suivante pour réparer de l’écran du Huawei P30 Pro : Démontage du moteur à vibration (facultatif)

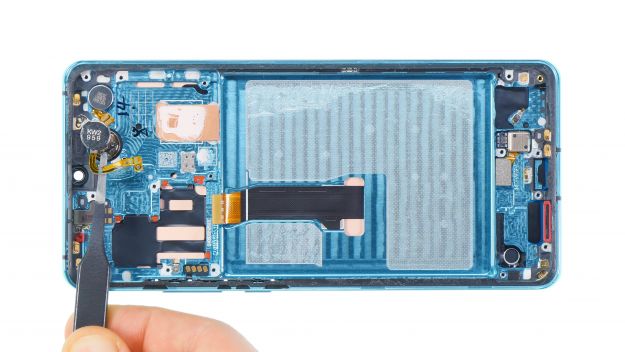

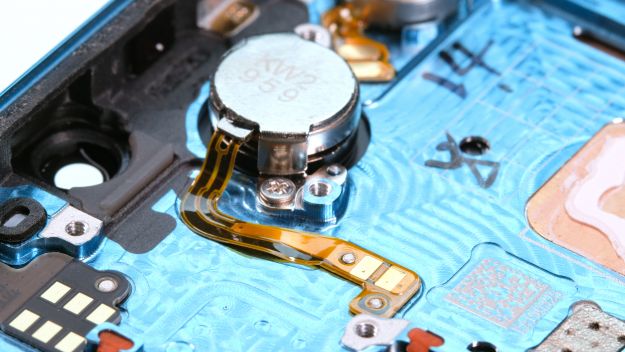

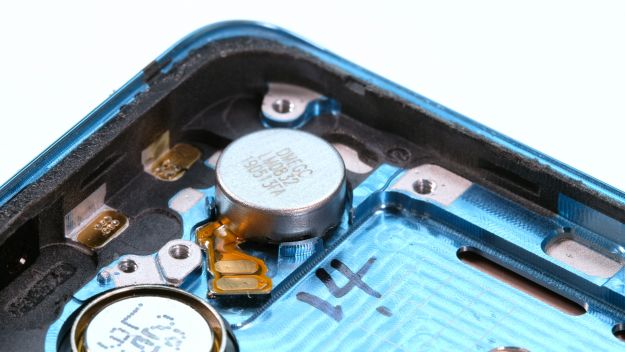

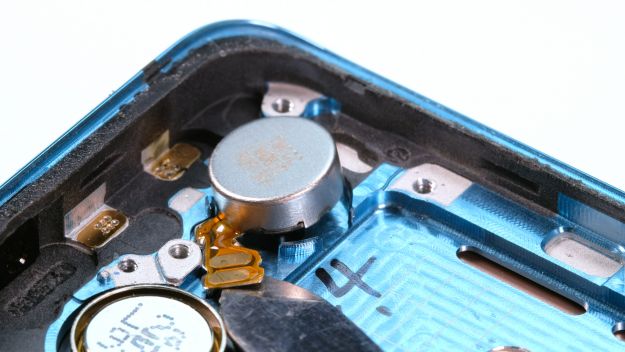

    • Enlever le moteur à vibration en déplaçant la spatule en acier sous le câble flexible et le moteur lui-même.

    Les bons outils pour votre réparation

    Étape Suivante pour réparer de l’écran du Huawei P30 Pro : Préparer la nouvelle unité d’affichage





      Bevor du alle Teile in das neue Display einbaust, entferne die Schutzfolien auf den Klebeflächen und über den Öffnungen im neuen Display. Vergleiche altes und neues Display genau. Übernehme falls nötige weitere Kleinteile, wie Tasten oder Dichtungen.

    Étape Suivante pour réparer de l’écran du Huawei P30 Pro : Installation du moteur à vibration (facultatif)





    • Avant de réinstaller toutes les pièces, retirez les films de protection sur les surfaces adhésives et sur les ouvertures du nouvel écran.

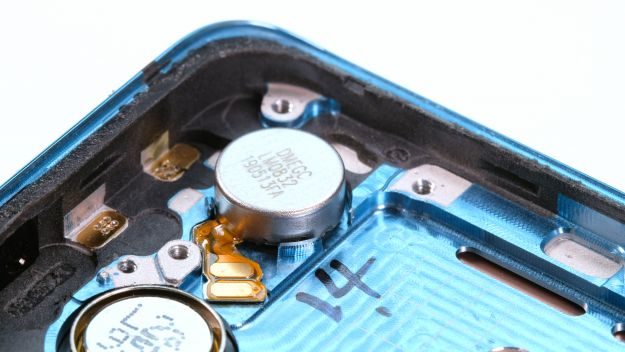

    • Puis, si nécessaire, remettez le moteur à vibration en place.

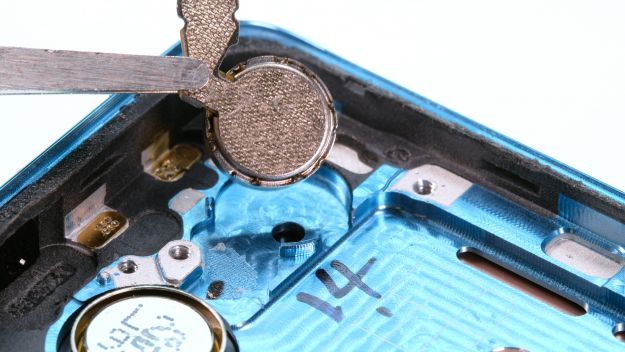

  • S’assurer qu’il reste de la colle sur la face inférieure afin qu’elle tienne bien en place.
  • Étape Suivante pour réparer de l’écran du Huawei P30 Pro : Installation de l’écouteur (facultatif)

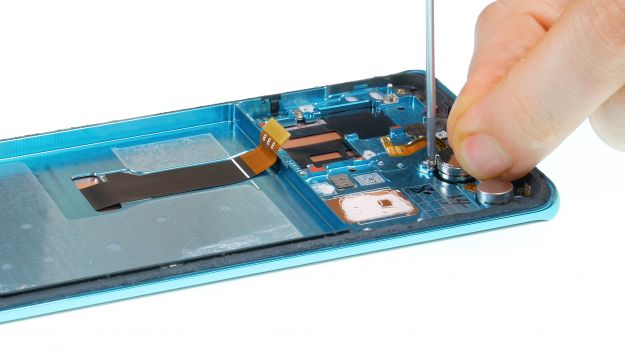

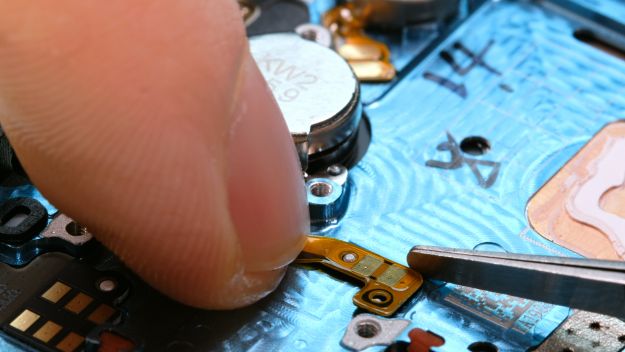

    • Mettez l’écouteur et vissez-le en place.
    • S’assurer qu’il est dans la bonne position. Les petits trous situés à côté des filets de vis s’adaptent exactement sur les pattes de fixation de l’écran.
    • Collez également le câble flexible. Les petits trous dans le câble aident également à le positionner.

      Étape Suivante pour réparer de l’écran du Huawei P30 Pro : Installation des capteurs





      • Réinsérez les capteurs et appuyez-les fermement ; il ne doit pas y avoir de poussière ou d’autres saletés sur les capteurs.

      Étape Suivante pour réparer de l’écran du Huawei P30 Pro : Installation de la carte mère





        1 × 4,4 mm Phillips Connecteur d’affichage

      • Maintenant, la carte mère peut être insérée à nouveau. Faites attention à ne pas coincer le câble flexible de l’écran en dessous.
      • Placez la carte en angle en haut et guidez la caméra avant dans son guide.
      • Laisser ensuite la carte se glisser dans l’appareil.
      • Appuyez légèrement sur la carte en tous points et assurez-vous qu’elle est dans la bonne position.
      • Connectez le connecteur d’affichage.
      • Enfin, fixez la carte avec la vis.

      Étape Suivante pour réparer de l’écran du Huawei P30 Pro : Installation du haut-parleur





        2 × 4,4 mm Phillips

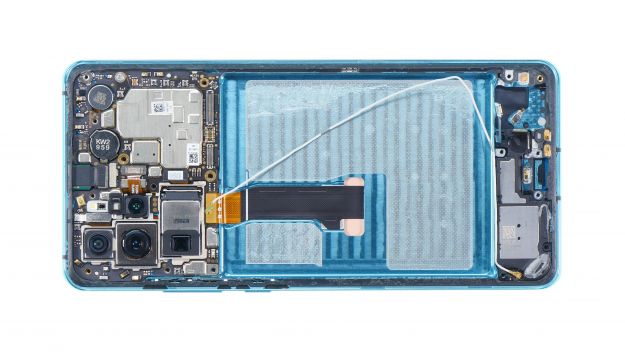

      • Maintenant, le haut-parleur et le lecteur de carte SIM peuvent être insérés à nouveau.
      • Connectez d’abord le petit câble flexible.
      • Ensuite, insérez à nouveau le haut-parleur. Appuyez un peu dessus lorsqu’il est correctement positionné.

      Étape Suivante pour réparer de l’écran du Huawei P30 Pro : Installation de la carte de lecture de la carte SIM





        Connecteur d’antenne Connecteur

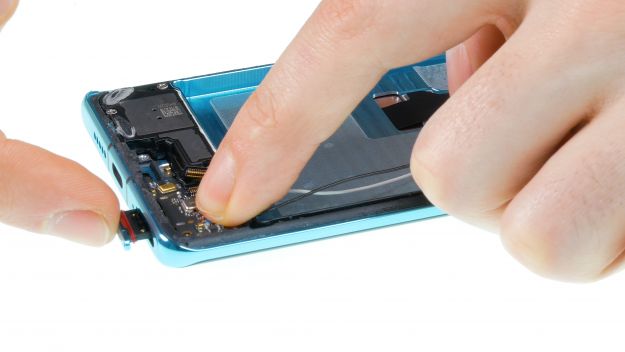

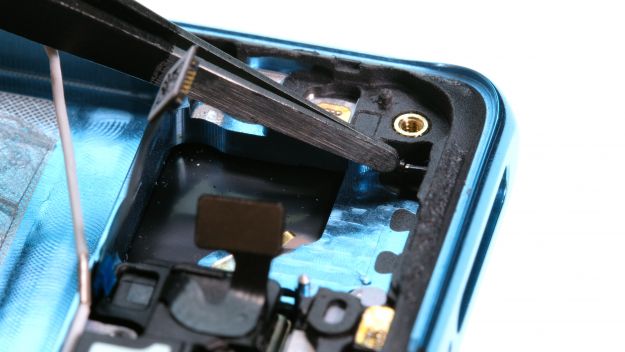

      • Avant d’insérer le lecteur de carte SIM, assurez-vous que la broche de la carte SIM ne dépasse pas.
      • Puis placez la carte en position et insérez le support de la carte SIM. S’il est coincé, ne l’enfoncez pas avec force, mais vérifiez que la carte est bien en place.
      • Raccordez ensuite les deux connecteurs.

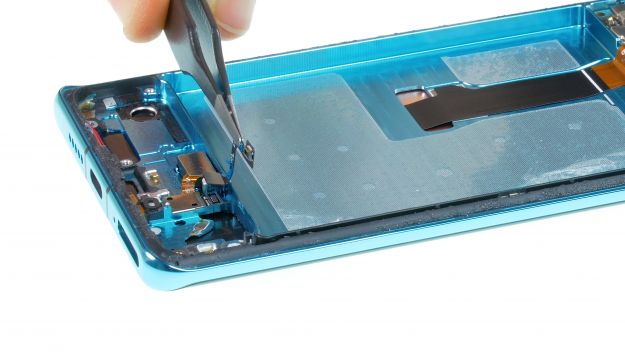

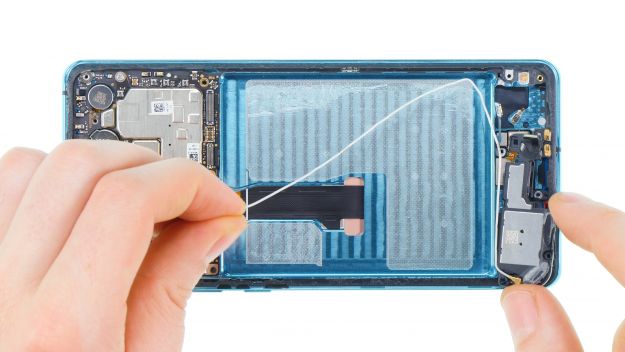

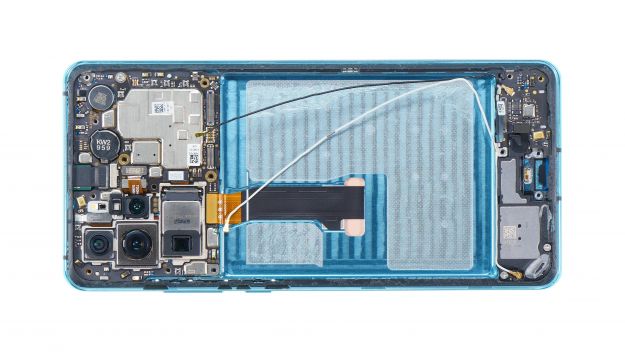

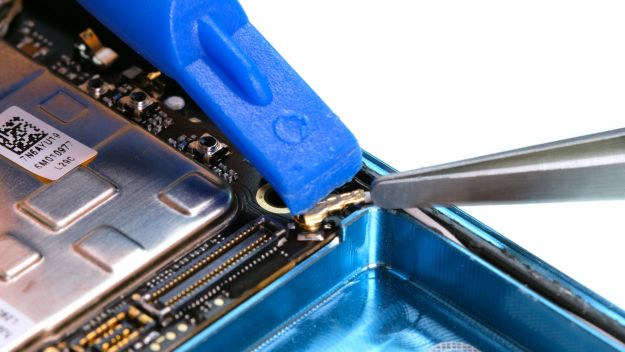

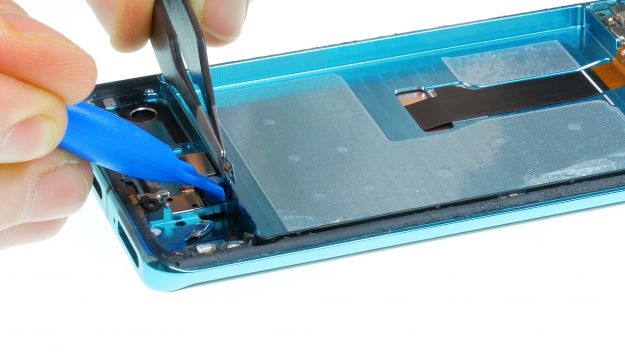

      • Renvoyez maintenant les deux câbles d’antenne le long du bord jusqu’à la carte principale. Enfoncez-les dans leurs prises et le long du compartiment des piles. Le câble blanc se trouve au-dessus du câble noir.

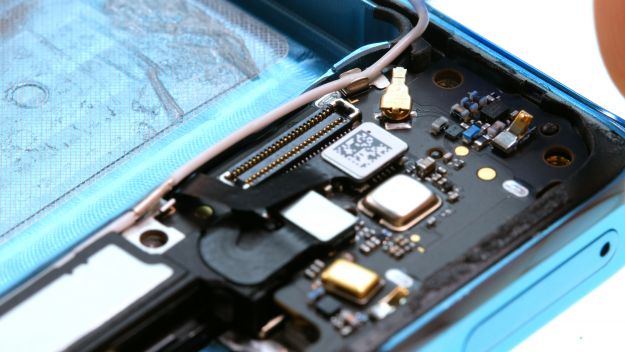

      • Raccordez ensuite les deux câbles à la carte mère. Positionnez le contact avec une pince à épiler, puis appuyez doucement avec une spatule jusqu’à ce que le connecteur se verrouille en place. Cette opération est un peu plus délicate et nécessite souvent plusieurs tentatives.

    • Si vous remplacez le lecteur de carte SIM sur votre Huawei P30 Pro, vous devrez reprendre le câble d’antenne.
    • Étape Suivante pour réparer de l’écran du Huawei P30 Pro : Installation de la batterie

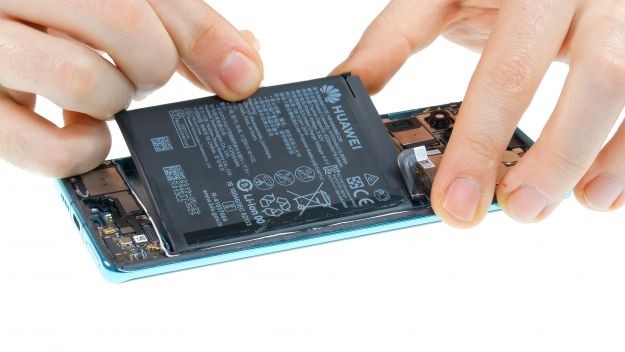

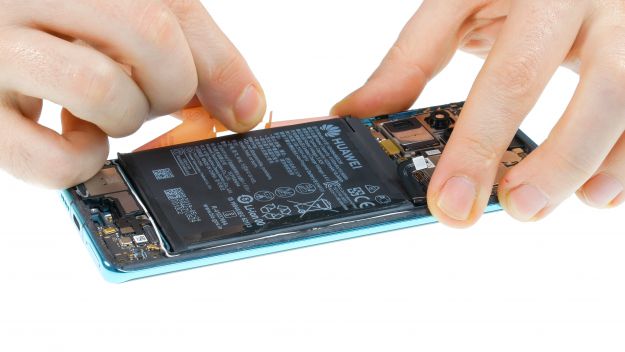

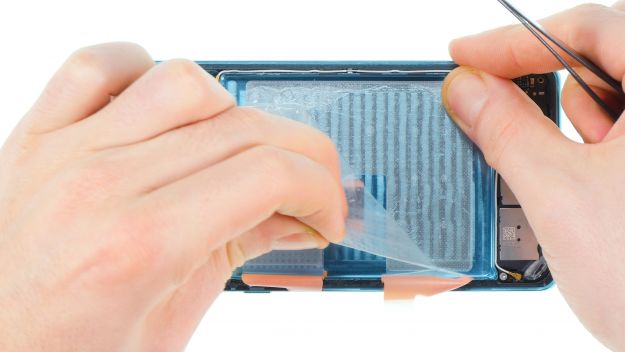

      • Si votre écran de remplacement n’a pas de pile, remplacez le film de l’ancien écran.

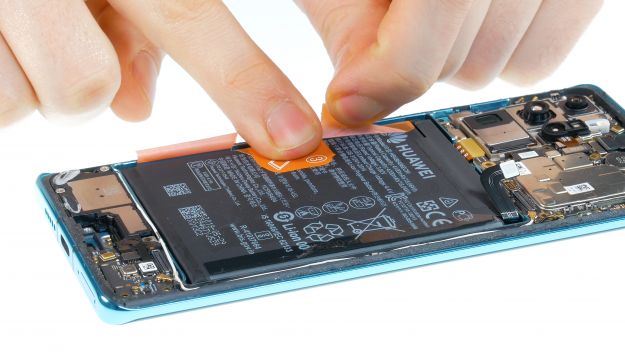

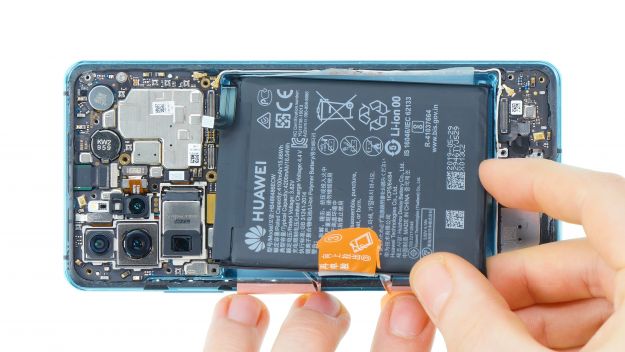

      • Remettez ensuite la batterie en place et fixez la feuille.

      Étape Suivante pour réparer de l’écran du Huawei P30 Pro : Installation du câble flexible du port de chargement





        Connecteur 5 × 4,4 mm Phillips

      Maintenant, le port de chargement avec le câble flexible large peut être inséré à nouveau.


      • Poussez-le dans son ouverture jusqu’à ce qu’il s’adapte correctement.
      • Raccordez ensuite tous les gros connecteurs.
      • Insérez le couvercle en bas et vissez-le en place.

      Étape Suivante pour réparer de l’écran du Huawei P30 Pro : Connexion de la batterie





        Connecteur de batterie

      Reconnectez maintenant la batterie à la carte mère.


      • Positionnez la fiche sur son contact et appuyez doucement dessus.

      Étape Suivante pour réparer de l’écran du Huawei P30 Pro : Installation du couvercle de la carte mère / de l’antenne NFC





        10 × 4,4 mm Phillips

      Le couvercle avec la bobine de charge doit d’abord être accroché en haut de l’appareil.


      • Placez-le en angle puis poussez-le vers le bas.
      • Quand il est bien en place, vous pouvez remettre le couvercle en place avec les vis.

      Étape Suivante pour réparer de l’écran du Huawei P30 Pro : Test du Huawei P30 Pro





      • Maintenant testez l’appareil avant de le fermer définitivement. Huawei dispose d’un pour cette application appelée Hi Care.
      • Ouvrez l’application, puis lancez le Smart Diagnostic. Certaines fonctions sont maintenant testées automatiquement.
      • Alors vous peut tester l’appareil manuellement. Vérifiez l’écran tactile, le microphone, et toutes les autres fonctions.
      • Si quelque chose ne fonctionne pas, vérifiez le les composants correspondants pour les dommages et s’ils sont liés correctement.
      • Si tout va bien, vous pouvez maintenant fermer votre appareil.


      Étape Suivante pour réparer de l’écran du Huawei P30 Pro : Mise en place de la couverture arrière





      • Avant de mettre le couvercle arrière sur le cadre, vérifiez la colle. Elle doit être uniformément répartie sur le pourtour de manière à ce que le couvercle arrière soit à fleur du cadre. Enlevez l’excédent de colle si nécessaire.
      • Si vous le souhaitez, vous pouvez également enlever l’ancienne colle et utiliser un nouveau cadre adhésif.
      • Position la couverture arrière centrée sur l’appareil et la placer lentement. Ne pas appuyez fermement sur le bouton jusqu’à ce qu’il soit correctement positionné.
      • Chaleur le dos de la couverture à l’air chaud pour uniformiser le collage mieux.
      • Comme tant que la colle refroidit, vous pouvez appuyer fermement sur le verre arrière avec Veuillez noter que le smartphone n’est plus protégé à 100% contre les dommages causés par les liquides après réparation.
