Guide de réparation de l’écran du Huawei P20 lite

Guide de réparation de l’écran du Huawei P20 lite

Guide de réparation de l’écran du Huawei P20 lite

Pour commencer la réparation de votre Huawei P20 lite

Si vous êtes bloqué ou si vous avez des questions, vous pouvez poster un commentaire. Nous serons heureux de vous aider.

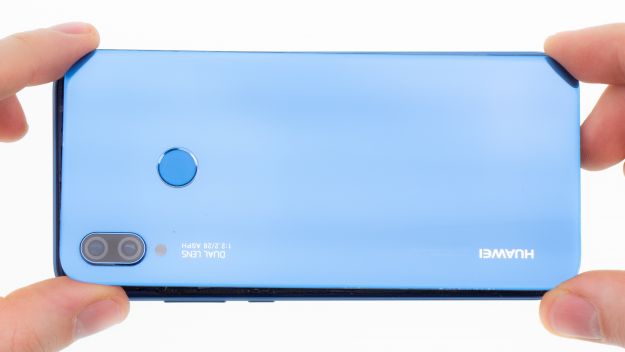

1ère étape pour réparer l’écran du Huawei P20 lite : Éteindre l’appareil

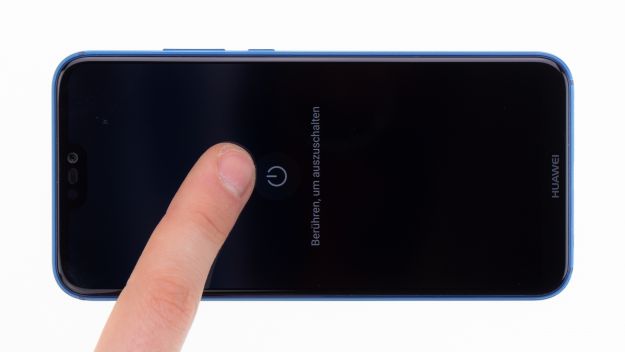

  • Eteignez votre appareil en maintenant le bouton d’alimentation enfoncé jusqu’à ce que l’option « Power off » apparaisse.
  • Utilisez votre doigt pour confirmer que vous souhaitez éteindre votre Huawei P20 lite et attendez que l’écran se vide.

Étape Suivante pour réparer l’écran du Huawei P20 lite : Retrait de la couverture arrière

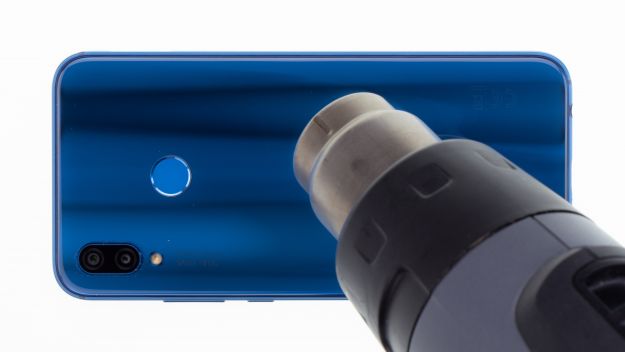

  • La couverture arrière est vraiment collée au châssis. Chauffez l’appareil uniformément avec de l’air chaud pour ramollir la colle. Une température de 60 – 80°C devrait être suffisante. En règle générale, vous devriez toujours être en mesure de toucher votre appareil sans qu’il soit trop chaud.
  • Le la façon la plus simple de détacher le dos de la couverture est d’utiliser un outil plat et flexible comme l’iPlastix ou l’iFlex. Vous aurez également besoin de plusieurs pics pour décoller la couverture arrière tout autour.

  • chauffez l’endroit où vous commencez et placez un outil plat entre la couverture arrière et le cadre.

  • L’iPlastix est en plastique, il ne raye donc pas l’appareil. D’autre part, il est très souple et délicat à insérer.
  • Be Attention, la couverture arrière peut se casser très facilement. Si nécessaire, appliquer la chaleur plusieurs fois et essayer à nouveau. Retrait de la couverture arrière pourrait prendre un peu plus de temps. Prenez un peu plus de temps et travaillez soigneusement pour assurez-vous de ne rien casser.

    • Une fois que l’outil est Insérez un pic dans la fente pour la maintenir ouverte. Ensuite, faites fonctionner l’outil sur tout le pourtour pour décoller progressivement la colle.

  • Attention de ne pas trop enfoncer votre outil dans l’appareil sur le côté en haut de l’image. C’est là que se trouve le câble de connexion du capteur d’empreintes digitales.

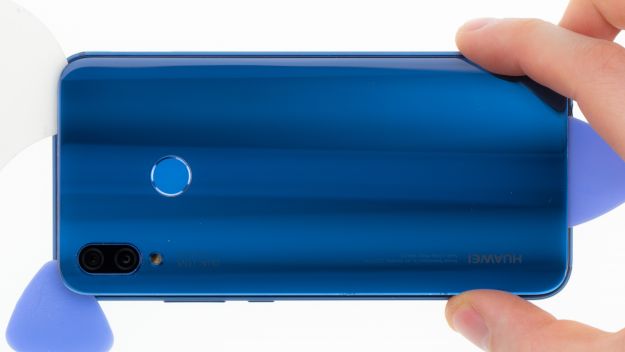

    • Alors, chauffez la partie suivante et insérez les pics un par un.
    • Une fois le couvercle arrière est desserré, le soulever très légèrement. L’empreinte digitale Le capteur est toujours connecté par un câble.

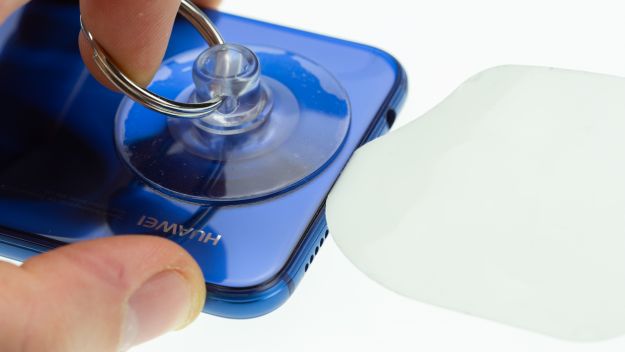

  • Utilisez une ventouse pour soulever le verre si vous ne trouvez pas d’endroit où insérer l’outil
  • Étape Suivante pour réparer l’écran du Huawei P20 lite : Débranchez la batterie





      2 × 2,9 mm Phillips Connecteur de batterie

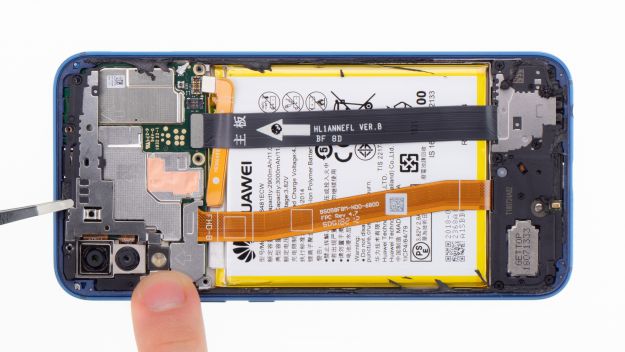

  • Avant de commencer la réparation, déconnectez toujours le contact de la batterie en premier pour éviter les courts-circuits et éviter de tourner accidentellement sur votre appareil pendant la réparation.


    • Utilisez un tournevis cruciforme (PH00) pour retirer les vis cruciformes. Ensuite, enlevez le couvercle. Placez toutes les pièces dans la même section de votre pad magnétique.

  • Le couvercle est accroché en dessous sur la face supérieure (sens de la flèche).

    • À l’aide du spudger, déconnectez soigneusement le contact de la batterie de la carte mère. Utilisez un outil en plastique pour éviter les courts-circuits.

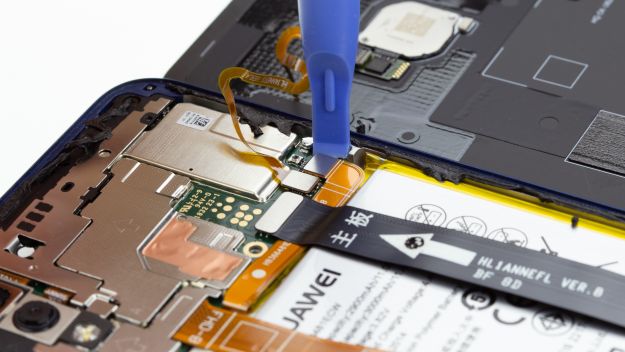

    Étape Suivante pour réparer l’écran du Huawei P20 lite : Débranchez le capteur d’empreintes digitales





      Connecteur d’empreintes digitales

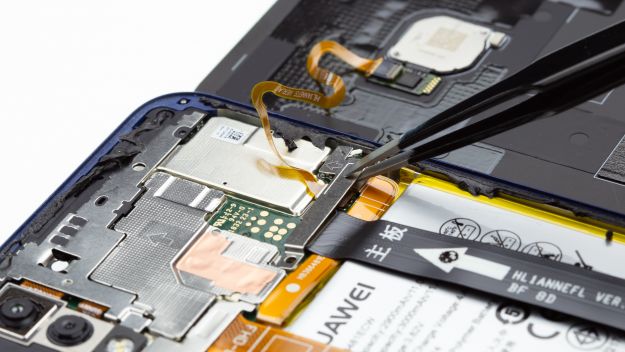

    • Déconnectez ensuite soigneusement le capteur d’empreintes digitales avec un spudger.

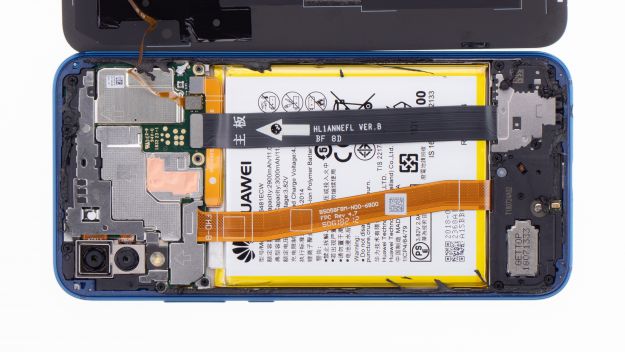

    • Maintenant vous pouvez mettre le couvercle arrière de côté.

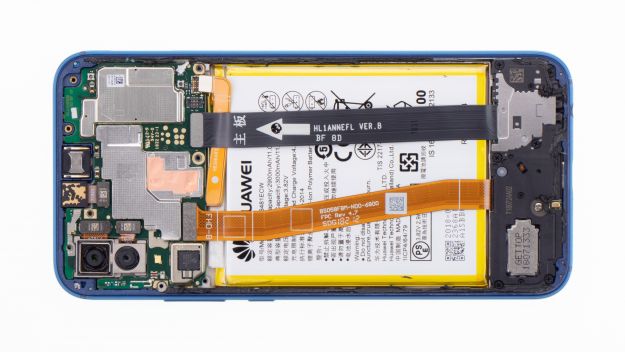

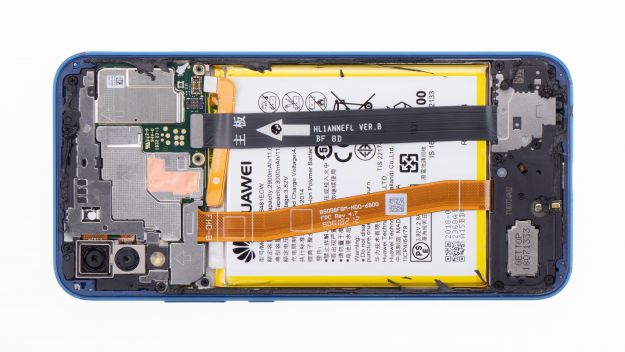

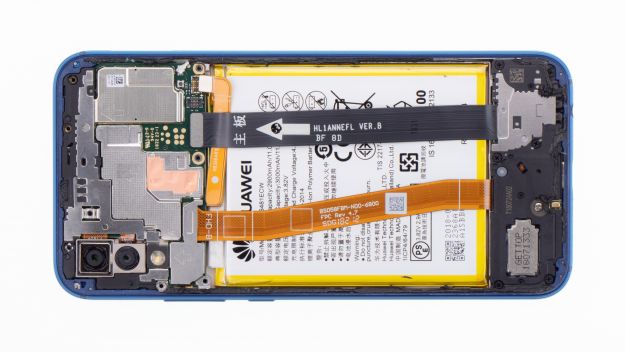

    Étape Suivante pour réparer l’écran du Huawei P20 lite : Supprimer les crochets





      6 × 2,9 mm Phillips

    Ensuite, retirez les supports qui protègent les contacts de la carte mère.


    • Desserrer les vis Phillips. L’une d’entre elles est recouverte d’un petit autocollant blanc.

    Utilisez un tournevis Phillips de taille PH00.

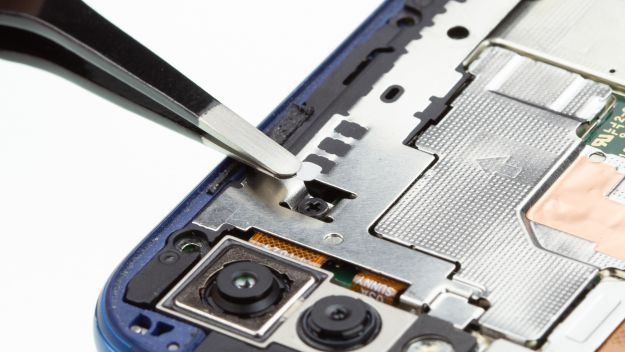

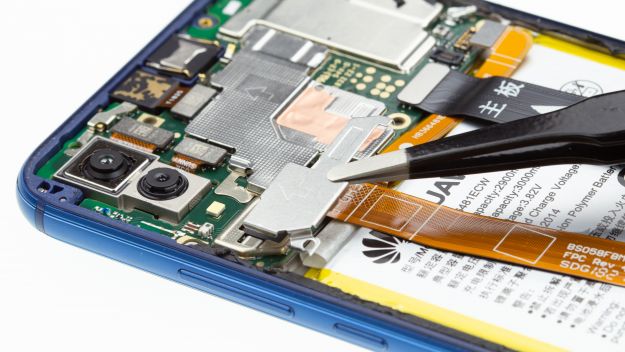

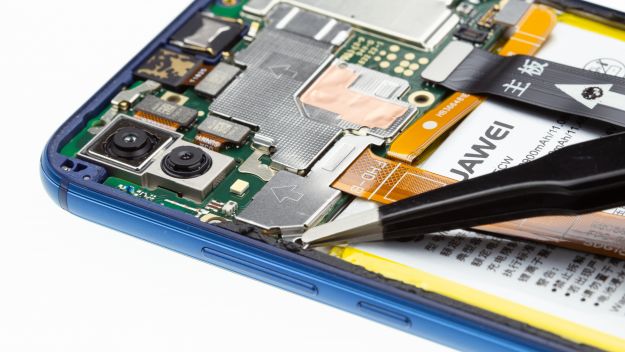

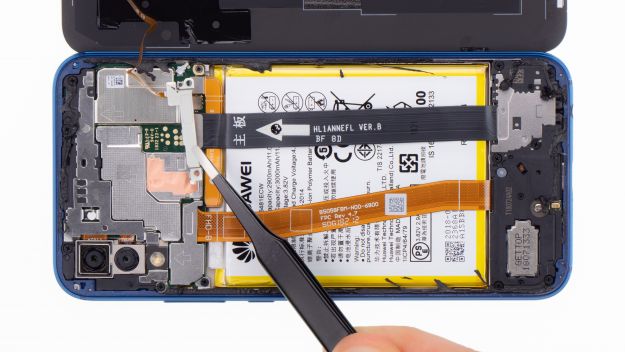

    • Ensuite, desserrez soigneusement les deux supports avec une pincette.
    • Les supports sont accrochés à plusieurs endroits.

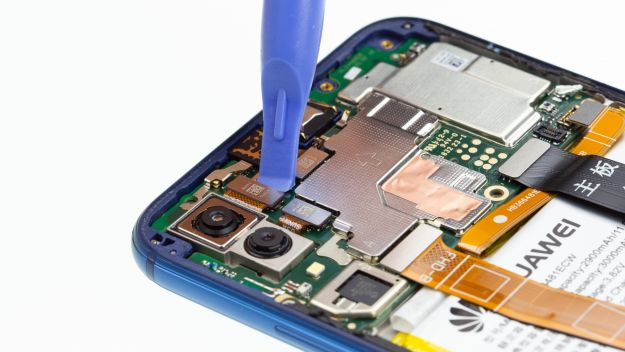

    Étape Suivante pour réparer l’écran du Huawei P20 lite : Enlever les caméras





      Connecteur de caméra

    • Enlevez les deux modules de caméra. La caméra principale est reliée à la carte mère par deux connecteurs.
    • Desserrer soigneusement tous les contacts avec un spudger.

  • Toujours lever d’un côté où il n’y a pas de petits composants sur la carte mère. De cette façon, vous évitez les dommages.


    • Enlevez les deux caméras de l’appareil.

  • Veillez à ce qu’aucune saleté ou empreinte digitale ne se retrouve sur les objectifs de la caméra.
  • Étape Suivante pour réparer l’écran du Huawei P20 lite : Supprimer la carte mère





      Connecteur d’antenne Connecteur de câble USB flexible Connecteur d’affichage

    • Enlevez d’abord le support de la carte SIM s’il est encore dans l’appareil.

    Plusieurs câbles plats flexibles et une antenne sont encore connectés à la carte mère.

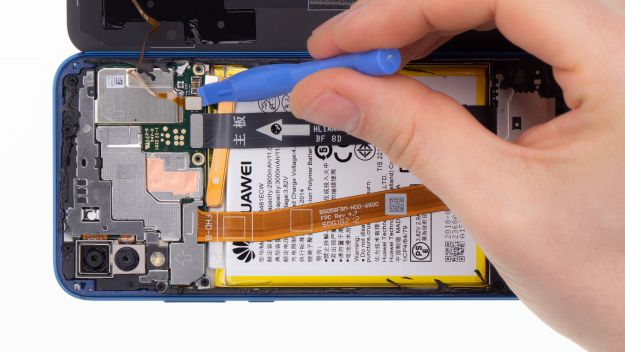

    • Desserrer les contacts des câbles plats flexibles avec le spudger. Les câbles relient l’écran et la carte USB à la carte mère.
    • Desserrer le câble d’antenne avec précaution en tournant la pince. Ne retirez pas le contact avec un spudger en faisant levier. Il y a un risque d’endommager la prise sur la carte de circuit imprimé.

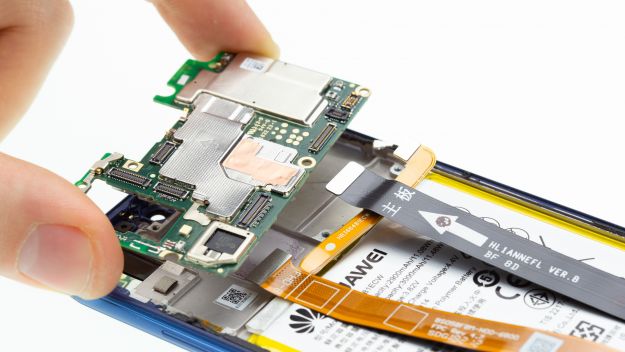

    • Soulever légèrement la carte et la retirer.

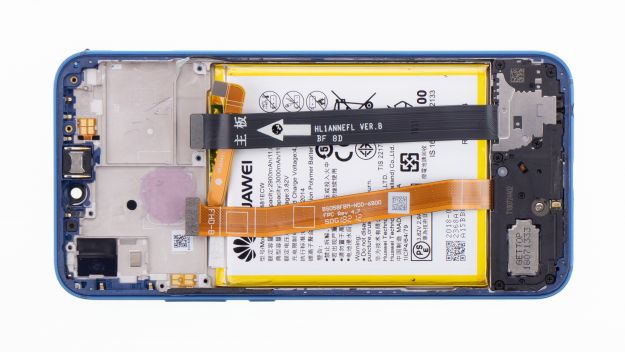

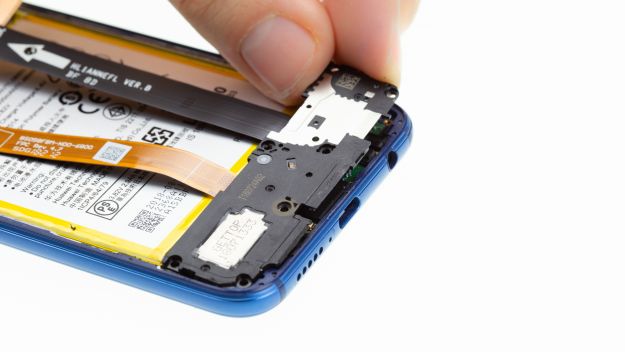

    Étape Suivante pour réparer l’écran du Huawei P20 lite : Supprimer l’orateur





      6 × 2,9 mm Phillips 1 × 2,5 mm Phillips

    Le haut-parleur est fixé avec plusieurs vis, légèrement collées et accrochées au cadre.


    • Desserrer les vis Phillips de différentes longueurs. Triez-les sur un tapis magnétique, par exemple, afin de ne pas les mélanger lorsque vous les insérez à nouveau.
    • Déplacez ensuite le haut-parleur en plusieurs endroits jusqu’à ce que vous puissiez le soulever un peu et le retirer.

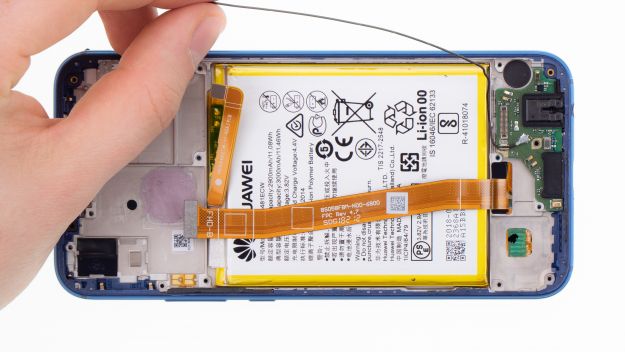

    Étape Suivante pour réparer l’écran du Huawei P20 lite : Enlever la carte USB-C





      Connecteur de câble USB flexible

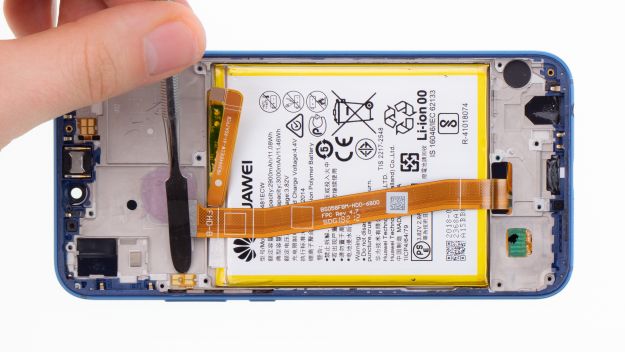

    • Enlevez d’abord le câble flexible qui passe sur la batterie.
    • Desserrer le connecteur et retirer le câble.

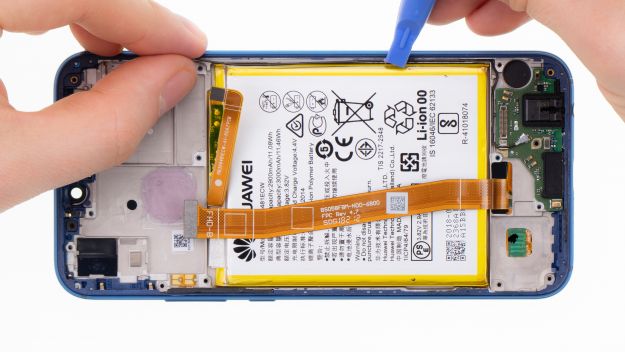

    • Enlever ensuite le câble noir de l’antenne de son guide.

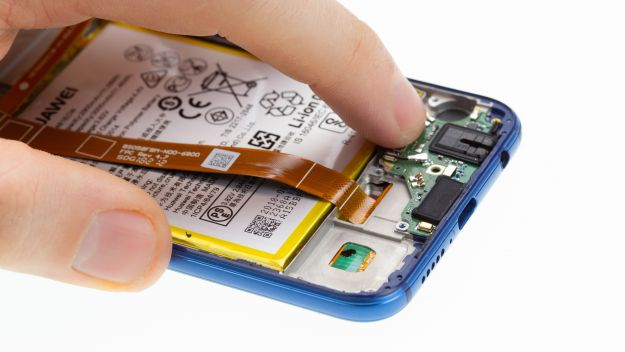

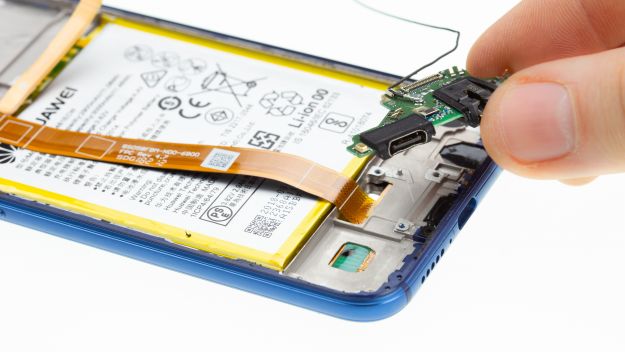

    • Soulever délicatement la carte USB avec un spudger. Poussez-la pour la dégager du cadre en bas.
    • Puis retirez la carte de l’appareil. Assurez-vous que les joints en caoutchouc de la prise USB et de la prise casque restent sur la carte. S’ils restent dans le boîtier, sortez-les et fixez-les à la carte.

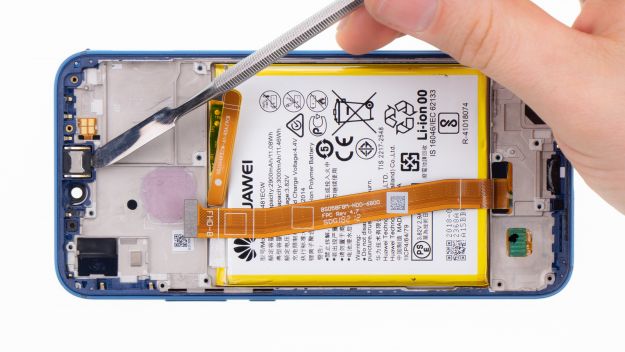

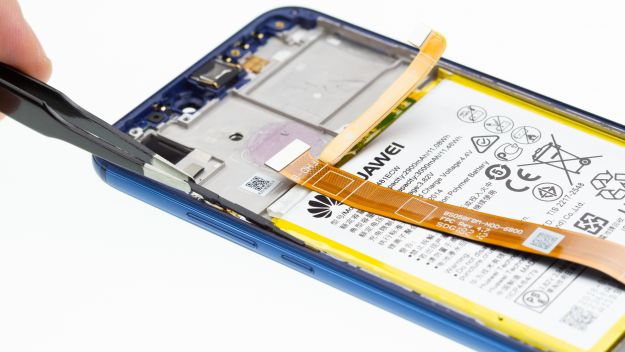

    Étape Suivante pour réparer l’écran du Huawei P20 lite : Enlever le câble flexible de puissance et de volume




    Le retrait du câble flexible pour les boutons du Huawei P20 lite est un peu plus délicat.


    • Desserrer d’abord le couvercle en plastique noir sur le câble flexible.
    • Chauffer le champ de contact collé dans l’appareil pour le rendre plus facile à desserrer.

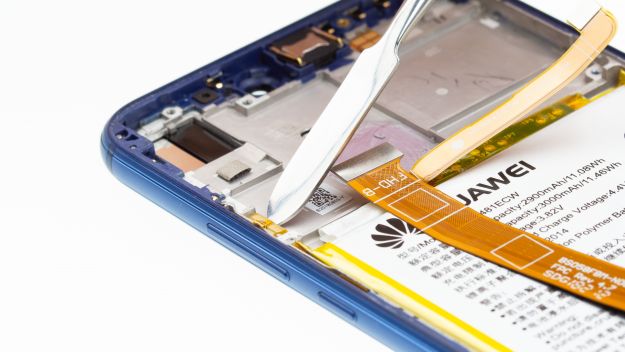

    • Utilisez un outil fin comme une spatule en acier pour le glisser sous les contacts dorés afin de les desserrer.
    • Enlevez ensuite le câble de son trou en chauffant la colle et en le faisant passer avec la spatule sur la face intérieure entre le câble et le cadre.

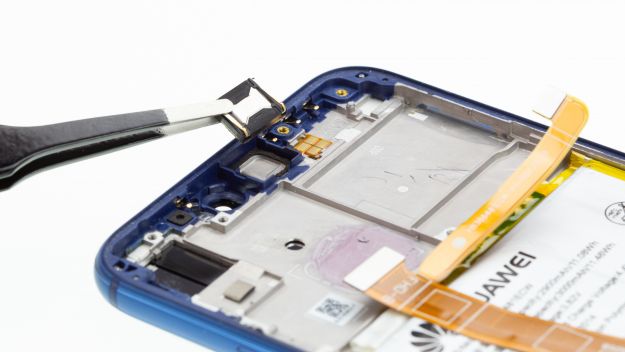

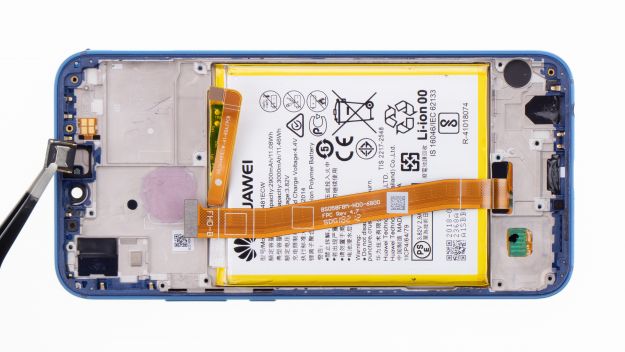

    Étape Suivante pour réparer l’écran du Huawei P20 lite : Enlever l’écouteur





    • L’écouteur est légèrement collé dans le dispositif.
    • Chauffez l’adhésif et retirez l’écouteur.
    • Notez l’orientation des contacts dorés pour insérer correctement l’écouteur plus tard.

    Étape Suivante pour réparer l’écran du Huawei P20 lite : Retirez la batterie




    La pile est collée dans le boîtier généreusement.


    • Vous pouvez détacher la colle plus facilement en la réchauffant. Mais ne chauffez jamais la batterie directement, chauffez-la à partir de l’écran.

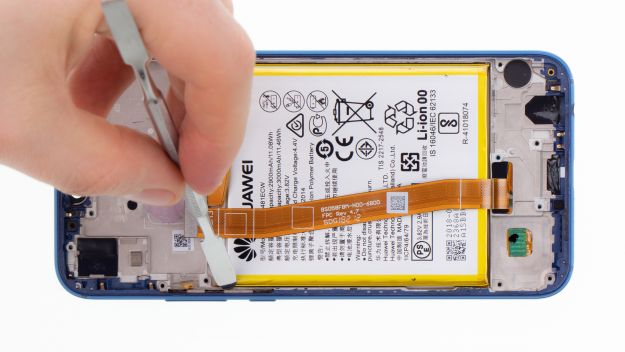

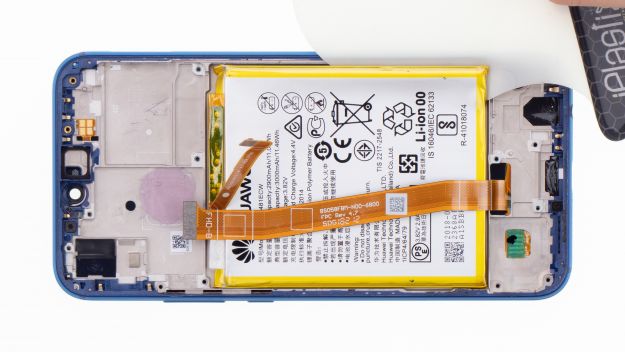

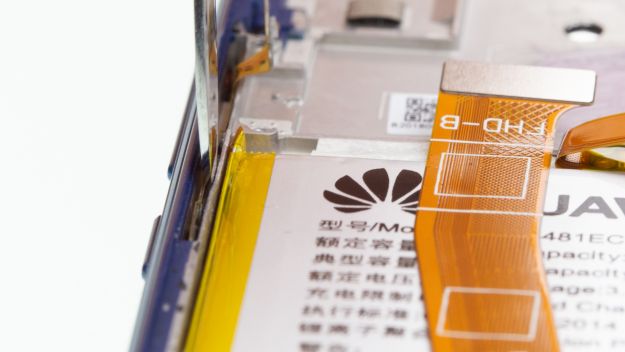

    • Glissez un outil plat comme l’iPlastix sous la batterie. Là où se trouvait la carte mère, vous pouvez vous placer juste sous la batterie.

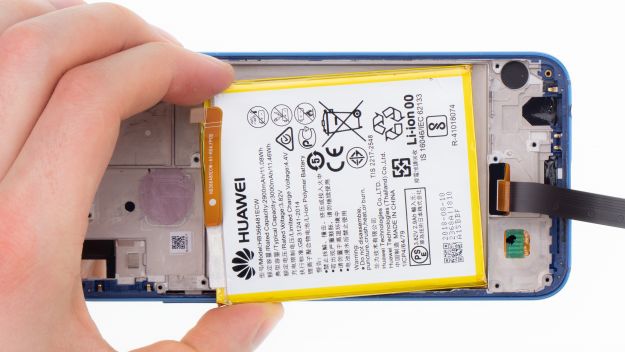

    • Placez ensuite l’outil et retirez progressivement la batterie de l’appareil.
    • Essayez de plier la batterie le moins possible et faites attention à ne pas endommager la surface.

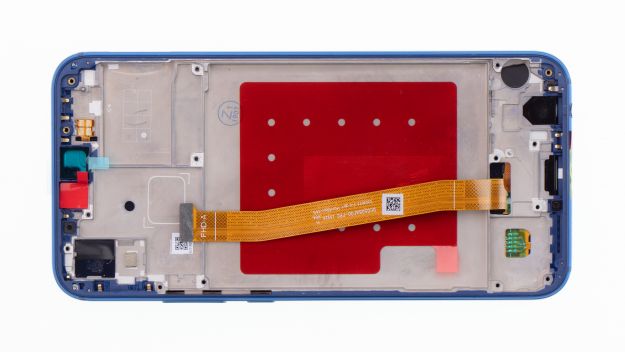

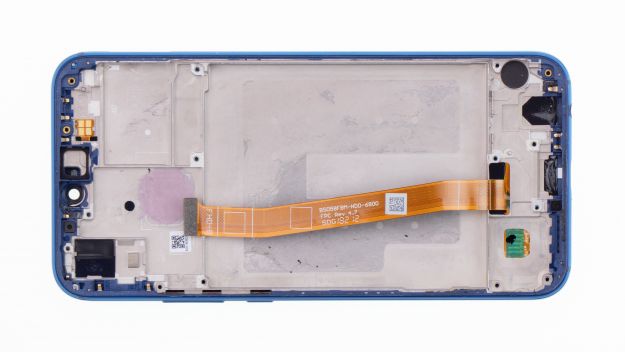

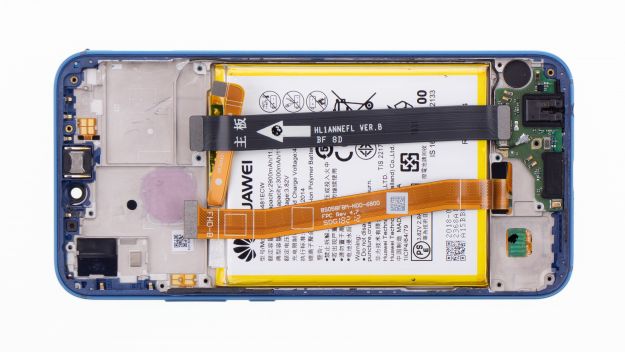

    Étape Suivante pour réparer l’écran du Huawei P20 lite : Préparer le nouvel affichage





    • Comparez maintenant votre écran avec le nouvel écran de remplacement et vérifiez si vous devez encore prendre en charge de petites pièces telles que les joints d’étanchéité.
    • Vérifiez également si la pièce de rechange présente des dommages externes. Si le verre est rayé ou si le câble flexible est endommagé, n’installez pas l’écran mais échangez-le avec votre revendeur.

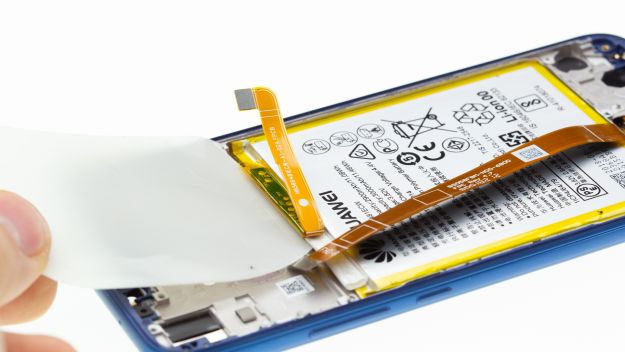

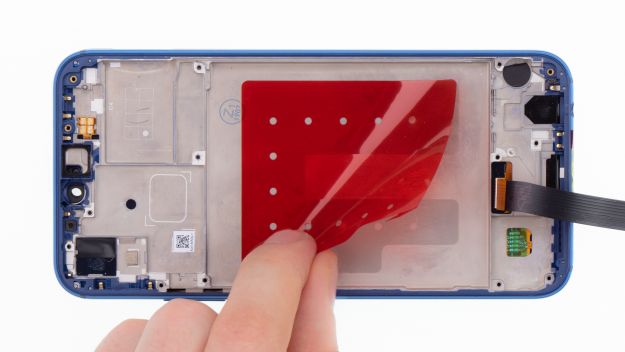

    • Si tout est en bon état, retirez tout le film plastique sur les différentes surfaces adhésives.

    Les bons outils pour votre réparation

    Étape Suivante pour réparer l’écran du Huawei P20 lite : Insérer la pile

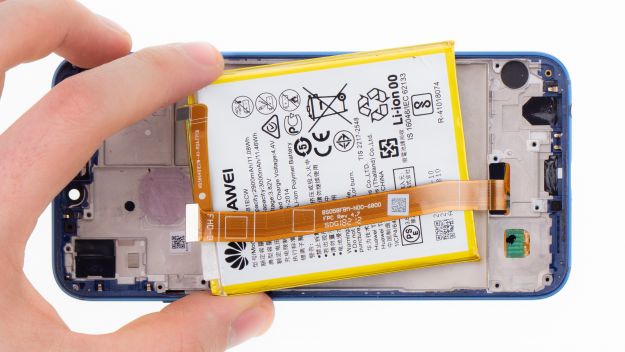

    • Placez la pile dans l’appareil.
    • Veuillez vous assurer qu’elle a un peu d’espace de tous les côtés et qu’elle n’est pas pressée contre un côté.

    Étape Suivante pour réparer l’écran du Huawei P20 lite : Installer l’oreillette





    • Mettez l’écouteur à sa place.


  • Assurez-vous que les contacts dorés sont dirigés vers le bas.

  • Étape Suivante pour réparer l’écran du Huawei P20 lite : Installez le câble flexible de puissance et de volume





    • Placez le câble pour les boutons de commande sur le côté de l’appareil.
    • Collez fermement les surfaces de contact dorées.
    • Insérez le couvercle en plastique noir.
    • Vérifiez si les touches peuvent être enfoncées.

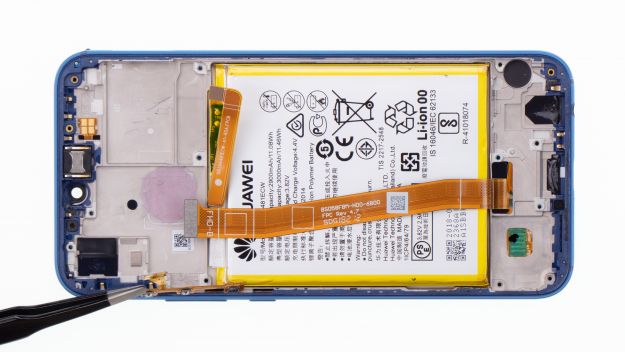

    Étape Suivante pour réparer l’écran du Huawei P20 lite : Installer la carte USB-C





    • S’assurer que les joints en caoutchouc de la prise USB et de la prise casque sont bien sur la planchette.
    • Placer la planchette sur le bord inférieur et la presser jusqu’à ce qu’elle s’adapte correctement.

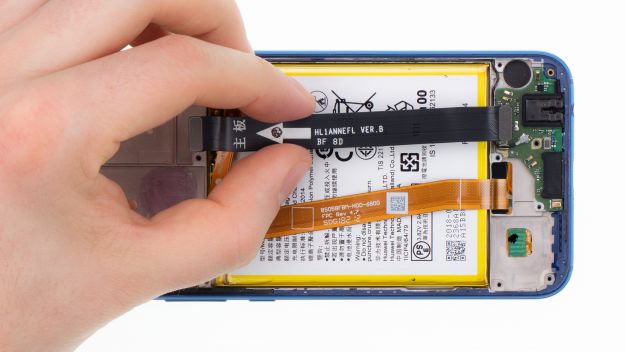

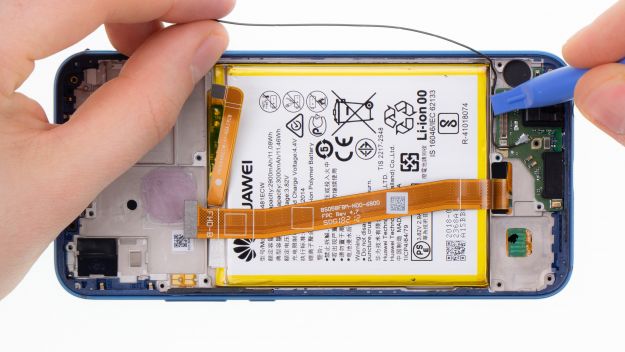

    • Pousser ensuite le câble d’antenne noir dans son guide et le long du côté droit de la batterie.
    • Connecter le câble flexible. La flèche blanche doit être dirigée vers le haut.

      Étape Suivante pour réparer l’écran du Huawei P20 lite : Installer le haut-parleur





        6 × 2,9 mm Phillips 1 × 2,5 mm Phillips

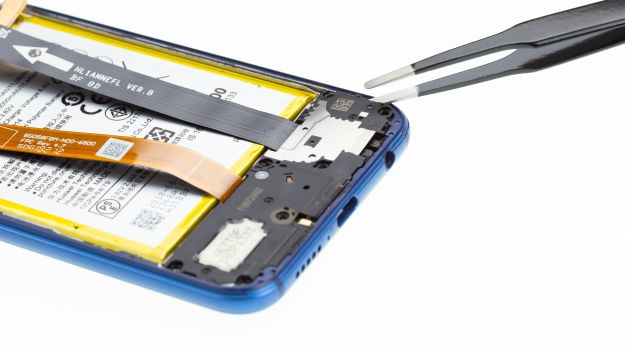

      • Insérer le haut-parleur et l’enfoncer fermement dans l’appareil jusqu’à ce qu’il repose correctement.
      • Sécuriser le haut-parleur avec les vis Phillips.

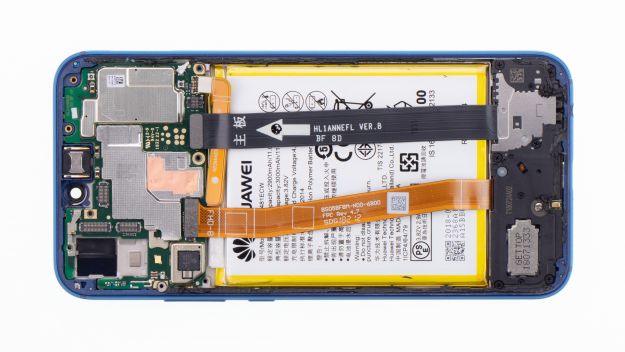

      Étape Suivante pour réparer l’écran du Huawei P20 lite : Installer la carte mère





        Connecteur d’antenne Connecteur de câble USB flexible Connecteur d’affichage

      • Insérez la carte mère dans l’appareil et assurez-vous de ne pas pincer les câbles sous la carte.

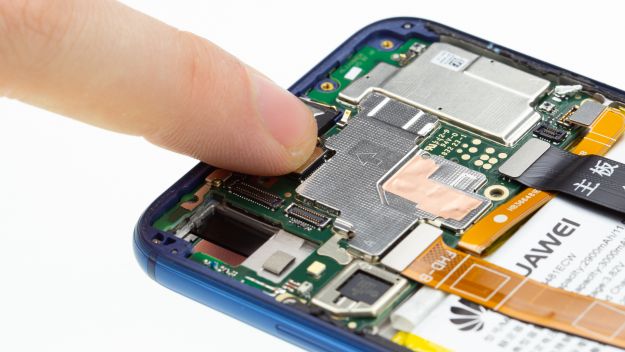

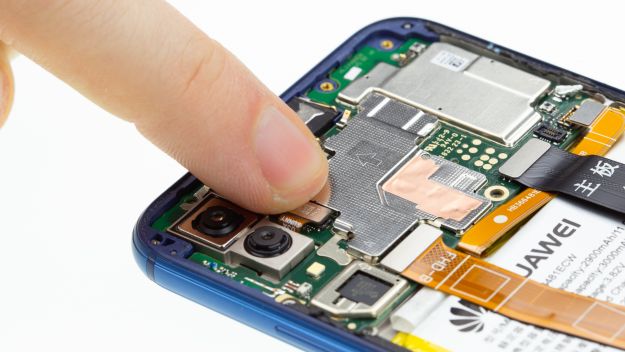

      • Pressez un peu la carte mère et vérifiez qu’elle s’adapte correctement.
      • Connectez les deux câbles flexibles et le câble d’antenne. Vous pouvez utiliser une paire de pinces pour positionner l’antenne et la connecter ensuite avec un spudger.
      • Insérez le support de la carte SIM. S’il est coincé, ne l’enfoncez pas avec force, mais vérifiez si la carte mère est correctement installée.

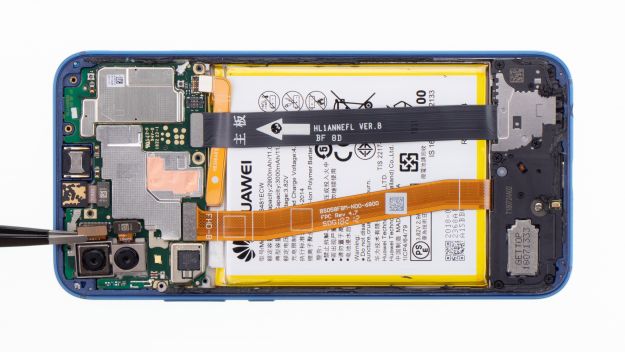

      Étape Suivante pour réparer l’écran du Huawei P20 lite : Installer les caméras





      • Placez les deux modules de caméra dans leurs ouvertures.
      • Connectez les connecteurs. Assurez-vous qu’ils s’enclenchent en place avec un léger déclic.

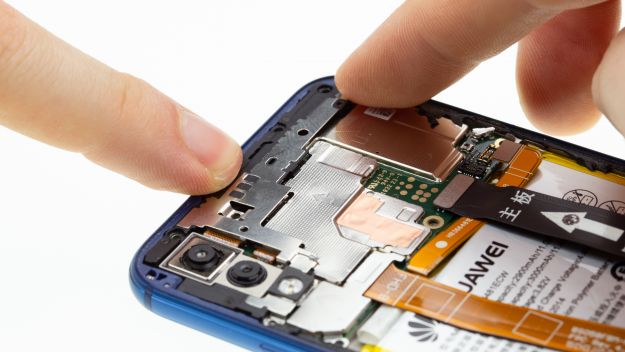

      Étape Suivante pour réparer l’écran du Huawei P20 lite : Installer les parenthèses





        6 × 2,9 mm Phillips

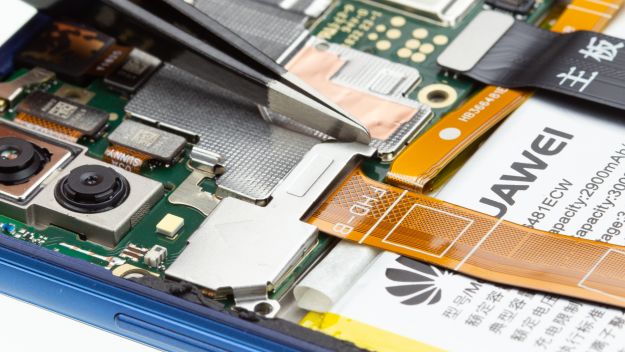

      • Réinstallez les deux supports.
      • Les supports sont accrochés à plusieurs endroits sur le cadre et sur la carte mère.
      • Vissez les deux supports en place.

      Étape Suivante pour réparer l’écran du Huawei P20 lite : Préparer la couverture arrière





      • Il y a plusieurs façons de remettre la couverture arrière en place.
      • Si la colle existante est toujours en place et disponible en tous lieux, vous pouvez l’utiliser à nouveau.
      • Si ce n’est pas le cas, vous devez utiliser une nouvelle colle.
      • Enlevez d’abord tous les résidus de l’ancienne colle.
      • Appliquez ensuite la nouvelle colle. Vous pouvez utiliser du ruban adhésif double face fin ou de la colle liquide. Soyez très économe avec la colle et assurez-vous qu’elle ne pénètre pas dans l’appareil.

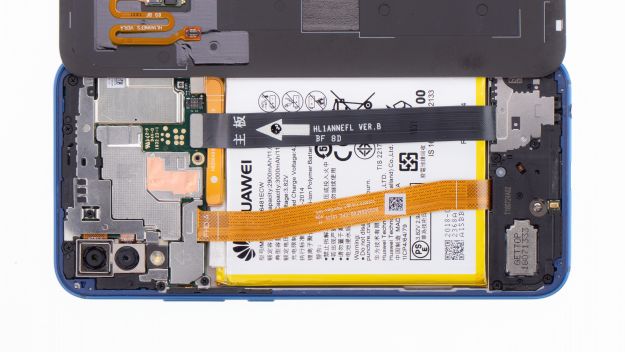

      Étape Suivante pour réparer l’écran du Huawei P20 lite : Connecter le capteur d’empreintes digitales

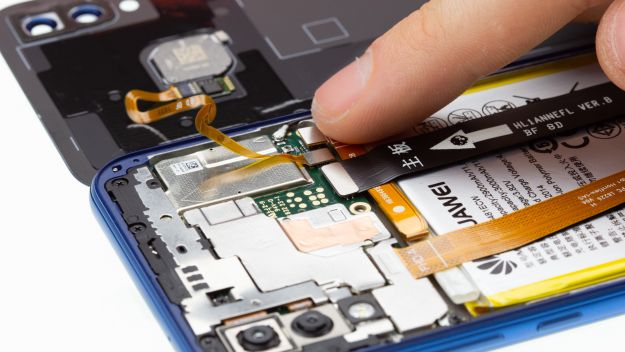

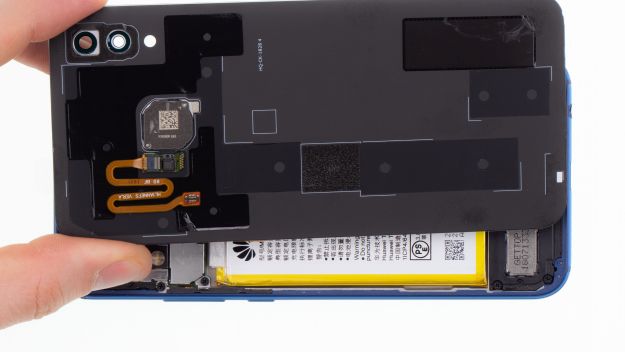

      • Placez le couvercle arrière à côté de l’appareil et positionnez le câble flexible du capteur d’empreintes digitales sur le contact de la carte mère.
      • Connectez ensuite le capteur d’empreintes digitales

      Étape Suivante pour réparer l’écran du Huawei P20 lite : Brancher la batterie





        2 × 2,9 mm Phillips

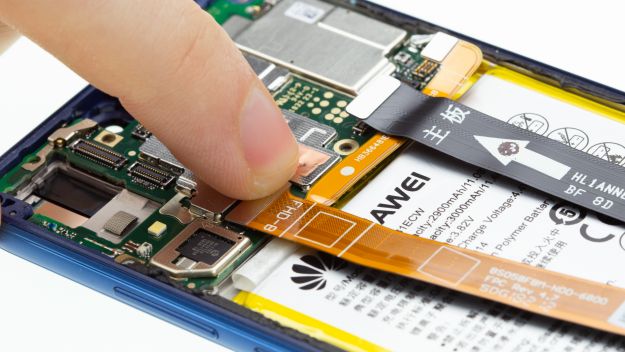

      • Connectez la batterie à la carte mère.
      • Mettez le couvercle et vissez-le.

      Étape Suivante pour réparer l’écran du Huawei P20 lite : Tester l’appareil





      • Avant de fermer définitivement l’appareil, vous devez le tester.
      • Tester si l’écran tactile fonctionne en tout point en faisant glisser une application le long du bord et en zigzagant sur l’écran. Si l’application suit toujours votre doigt et ne saute pas en arrière, le toucher est bon.
      • Vérifiez également la luminosité maximale et minimale de l’écran.

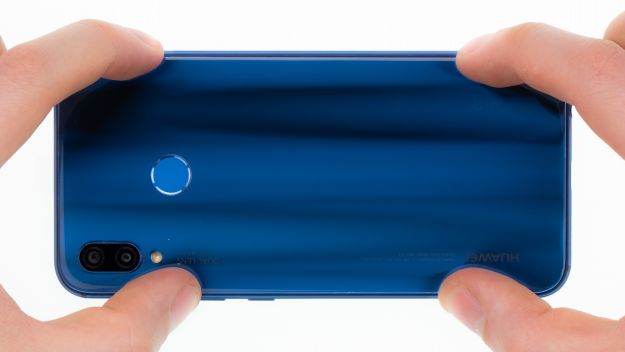

      Étape Suivante pour réparer l’écran du Huawei P20 lite : Joindre la couverture arrière

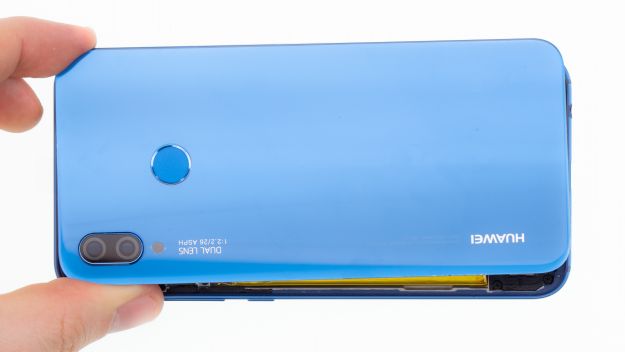

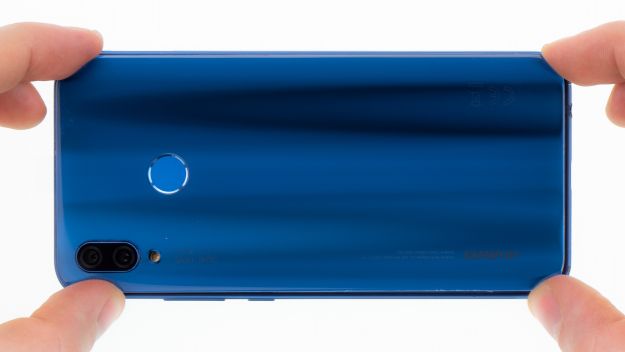

      • Enfin, placez la couverture arrière à fleur du cadre et assurez-vous qu’elle est exactement centrée.
      • Pressez-la fermement pour que l’adhésif adhère correctement.
      • Vous pouvez aussi la réchauffer un peu et la garder entre quelques livres pendant 30 minutes pour que la colle colle colle correctement.
