Pour commencer la réparation de votre Galaxy S7 Edge

Si vous êtes bloqué ou si vous avez des questions, vous pouvez poster un commentaire. Nous serons heureux de vous aider.

1ère étape pour réparer l’écran du Galaxy S7 Edge : Éteindre votre appareil





  • Eteignez votre appareil en maintenant le bouton d’alimentation enfoncé jusqu’à ce que l’option « Éteindre » apparaisse.
  • Utilisez votre doigt pour confirmer que vous voulez éteindre votre Galaxy S7 Edge et attendez que l’écran se vide.

Étape Suivante pour réparer l’écran du Galaxy S7 Edge : Retrait des cartes SIM et microSD





  • Utilisez l’outil SIM pour éjecter le plateau SIM de votre appareil, puis retirez le plateau avec vos doigts.

Étape Suivante pour réparer l’écran du Galaxy S7 Edge : Retrait de la couverture arrière





  • La couverture arrière est collée au châssis. Retirez le couvercle arrière en mettant une ventouse et en tirant dessus. Utilisez également un pic pour pousser contre le châssis. Chauffez votre appareil à l’air chaud au préalable pour que la colle se détache plus facilement.
  • Dès qu’un espace apparaît entre la couverture arrière et le châssis, vous pouvez insérer le pic entre les deux parties.
  • La couverture arrière est peinte à l’intérieur. Enlevez soigneusement tout résidu de colle pour éviter les rayures ou les fissures.
  • Utilisez plus de pics pour déconnecter tous les coins les uns après les autres.
  • Enlevez le couvercle arrière dès que toute la colle est détachée.

Étape Suivante pour réparer l’écran du Galaxy S7 Edge : Retirer les vis





    Vis Phillips PH00 12 × 3,3 mm

  • Détachez les douze vis qui maintiennent les trois antennes en place.
  • Enlever la bande adhésive jaune.

Étape Suivante pour réparer l’écran du Galaxy S7 Edge : Retrait de l’antenne supérieure

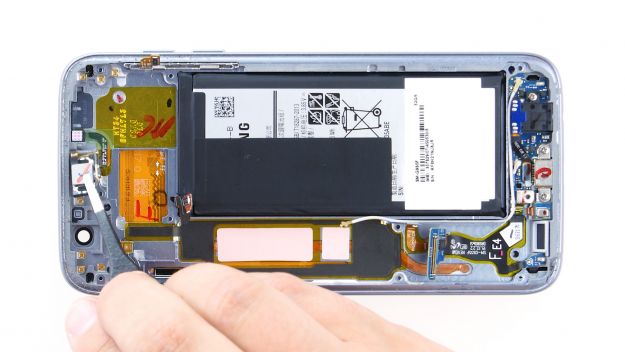

  • Déconnectez l’antenne supérieure de l’enceinte. L’antenne est accrochée à l’enceinte. Commencez par le coin supérieur droit.
  • Enlevez l’antenne de l’enceinte.

Étape Suivante pour réparer l’écran du Galaxy S7 Edge : Retrait de l’antenne centrale





  • Tirer l’antenne centrale hors de l’enceinte. Notez qu’elle est accrochée à l’antenne inférieure.

Étape Suivante pour réparer l’écran du Galaxy S7 Edge : Retrait de l’antenne inférieure





  • Déconnectez l’antenne inférieure en utilisant la pince pour la décrocher sur le côté gauche.
  • Enlevez l’antenne de l’enceinte.

Étape Suivante pour réparer l’écran du Galaxy S7 Edge : Débranchement de la batterie





  • En utilisant le spudger, débranchez soigneusement le contact de la batterie de la carte mère. Retirez soigneusement le contact de la prise.

Étape Suivante pour réparer l’écran du Galaxy S7 Edge : Suppression de la caméra frontale

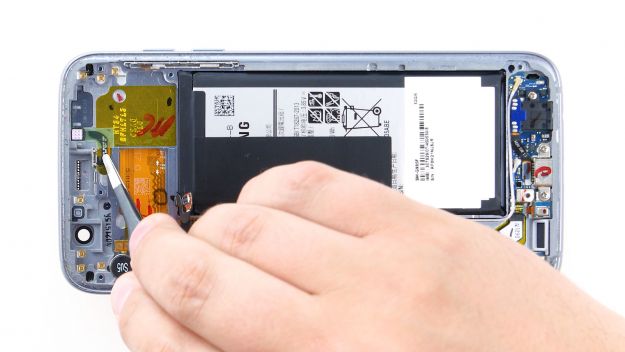

  • En utilisant le spudger, déconnectez soigneusement le contact de la caméra avant de la carte mère.
  • Enlevez la caméra frontale de l’enceinte.

Étape Suivante pour réparer l’écran du Galaxy S7 Edge : Déconnexion de tous les contacts de la carte mère





    Connecteur de volume Capteur de proximité Connecteur d’écouteur Affichage Bouton d’alimentation Antenne Capteurs

  • En utilisant le spudger, déconnectez soigneusement les contacts suivants de la carte mère.

Étape Suivante pour réparer l’écran du Galaxy S7 Edge : Retrait de la carte mère





  • Le bas de la carte mère (flèche) est connecté au port USB.
  • Inclinez soigneusement la planche de 180° vers le haut afin de pouvoir atteindre le contact. Ne tirez pas trop fort sur la planche.
  • En utilisant le spudger, déconnectez soigneusement le contact du PCB.
  • Enlever le tableau.
  • Il y a une petite épingle en plastique dans l’ouverture du plateau de la carte SIM. Assurez-vous qu’elle ne tombe pas.
  • Étape Suivante pour réparer l’écran du Galaxy S7 Edge : Retrait de l’écouteur

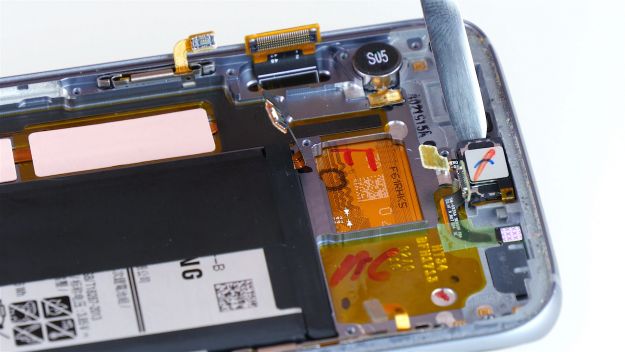

    • L’oreillette est collée à l’enceinte. À l’aide de la spatule en acier, détachez soigneusement l’écouteur de la colle.
    • Enlever l’écouteur du boîtier.

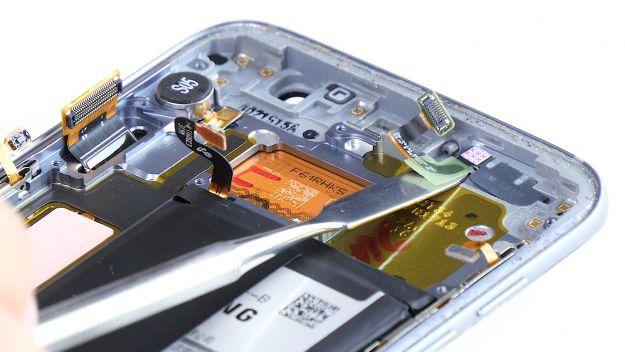

    Étape Suivante pour réparer l’écran du Galaxy S7 Edge : Retrait du capteur de proximité

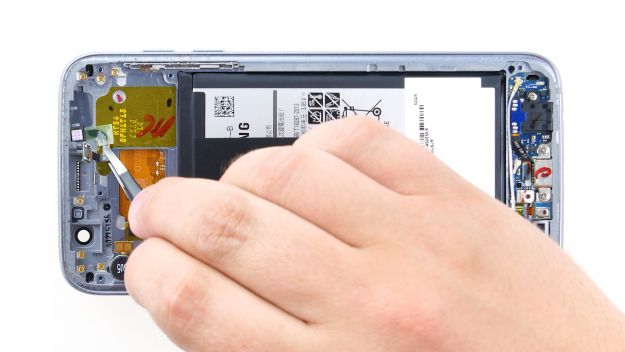

    • Le capteur de proximité est collé à l’enceinte. À l’aide de la spatule en acier, détachez soigneusement le capteur de la colle. Commencez par le câble.
    • Déconnectez ensuite le capteur.
    • Enlevez le capteur de votre appareil.

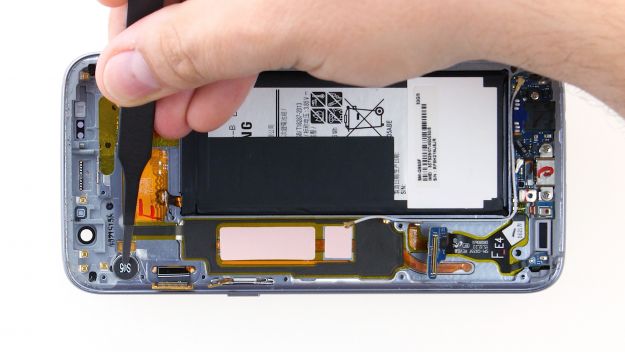

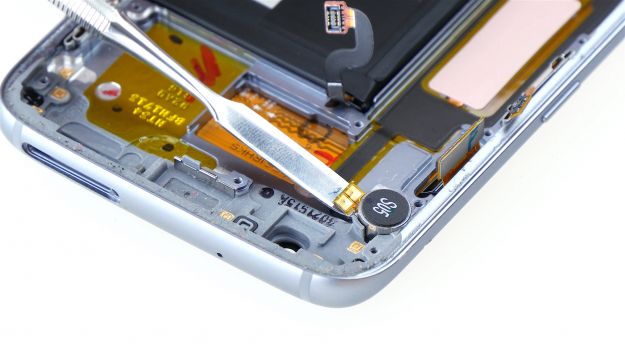

    Étape Suivante pour réparer l’écran du Galaxy S7 Edge : Retrait du moteur à vibration

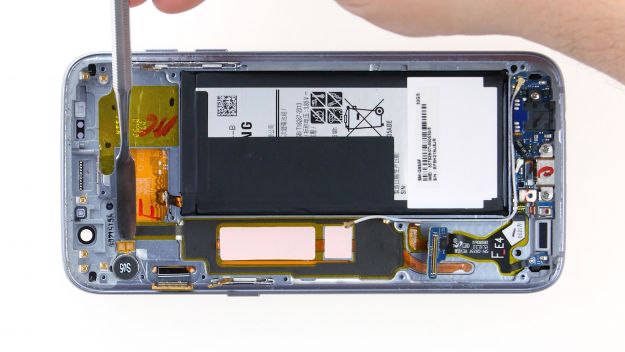

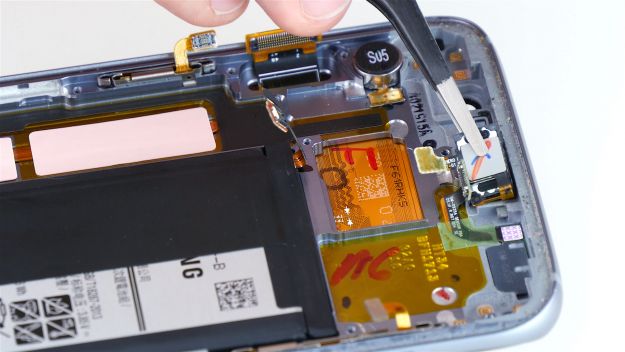

    • Le moteur à vibration est collé à l’enceinte. Détachez soigneusement le moteur en insérant la spatule en acier entre l’enceinte et le moteur.
    • Enlever le moteur.

    Étape Suivante pour réparer l’écran du Galaxy S7 Edge : Retrait de la prise des écouteurs





      1 × 3,3mm PH00 Phillips-Schraube

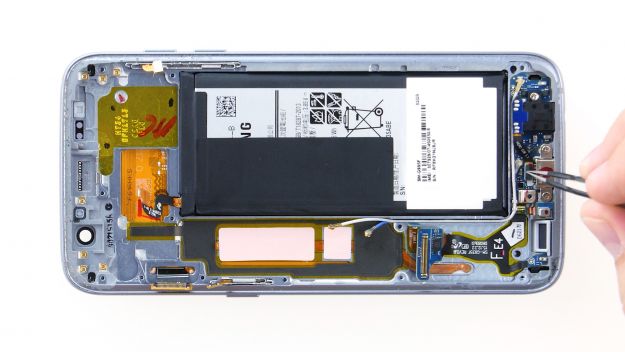

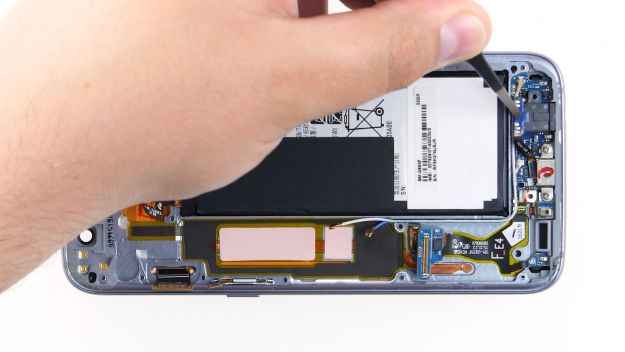

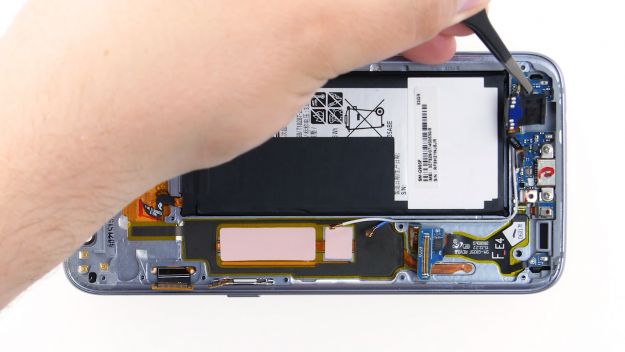

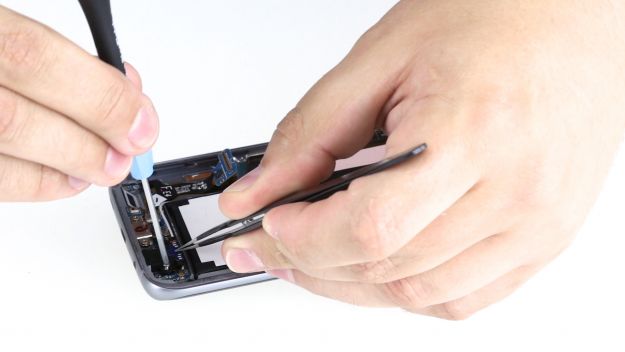

    • Déconnectez le contact de la prise casque du circuit imprimé. À l’aide de la spatule, retirez délicatement le contact de la prise.
    • Dévissez la vis qui maintient la douille en place.
      1 x 3,3 mm PH00 Vis cruciforme
    • Enlevez la prise des écouteurs de l’enceinte.

    Étape Suivante pour réparer l’écran du Galaxy S7 Edge : Enlever les câbles d’antenne

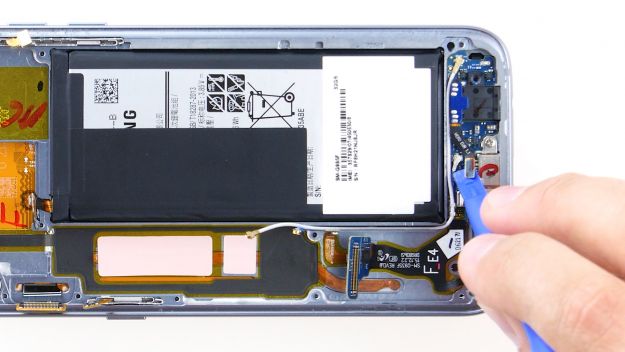

    • Les deux câbles d’antenne sont connectés à la carte inférieure et acheminés le long d’une fente dans l’enceinte.

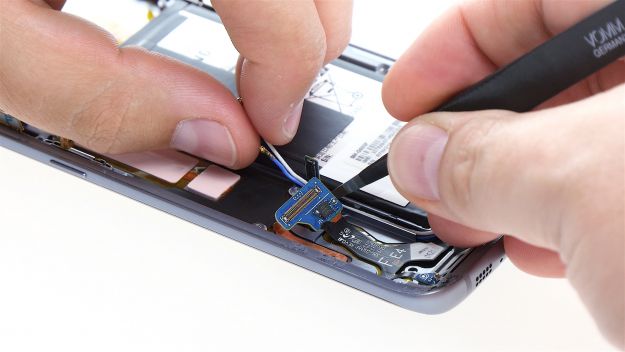

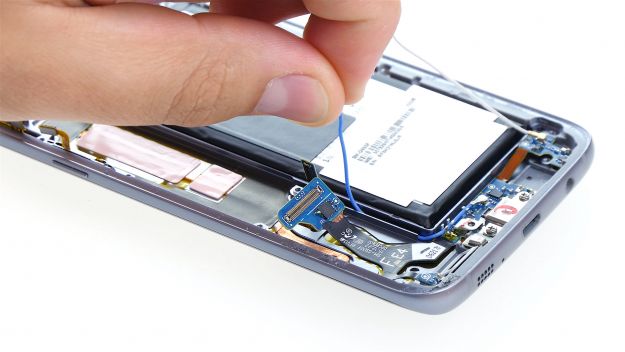

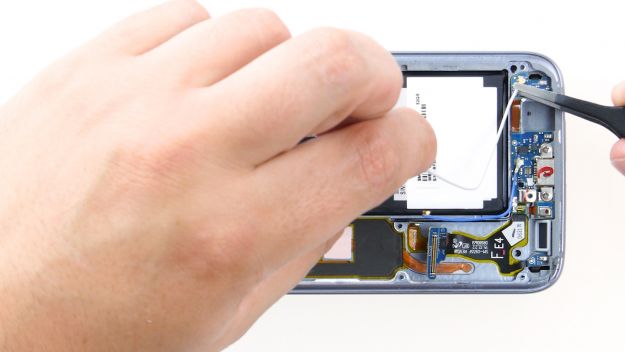

    • D’abord, tirez le câble blanc de l’antenne hors du guide, puis déconnectez-le de la carte inférieure.

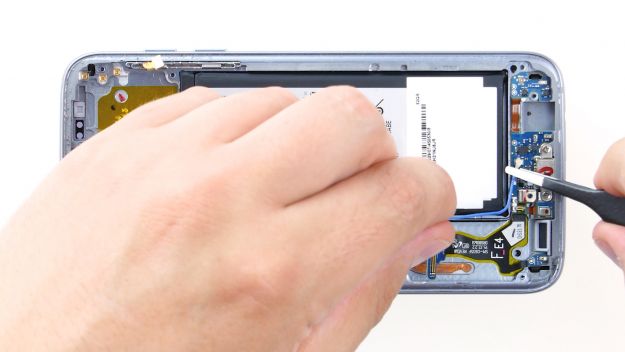

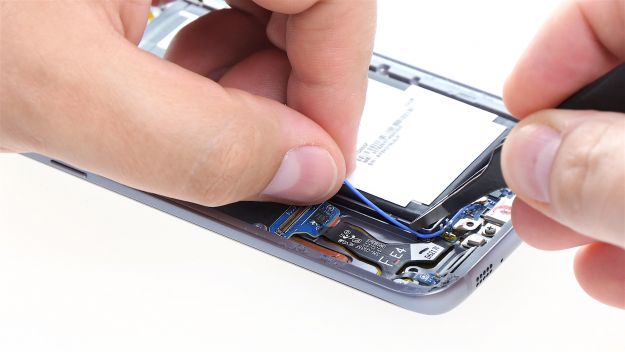

    • Puis tirez le câble d’antenne bleu hors du guide et déconnectez-le du tableau.

    Étape Suivante pour réparer l’écran du Galaxy S7 Edge : Retrait de la batterie

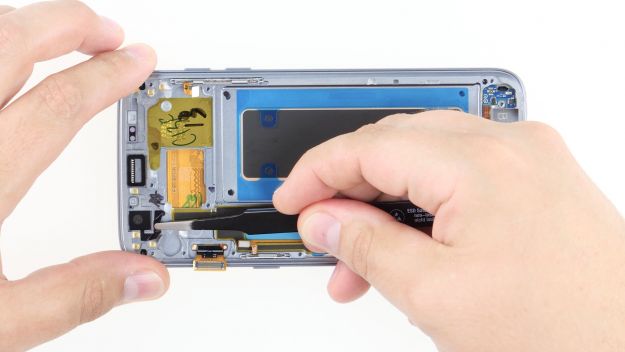

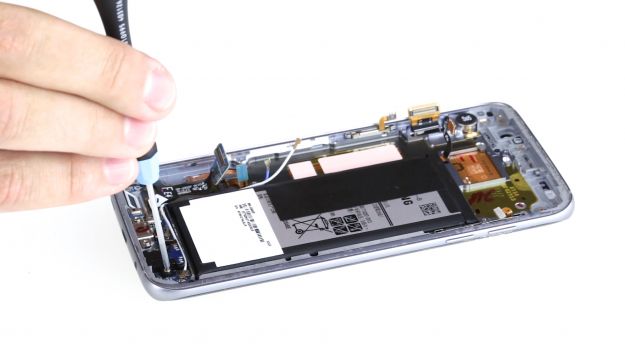

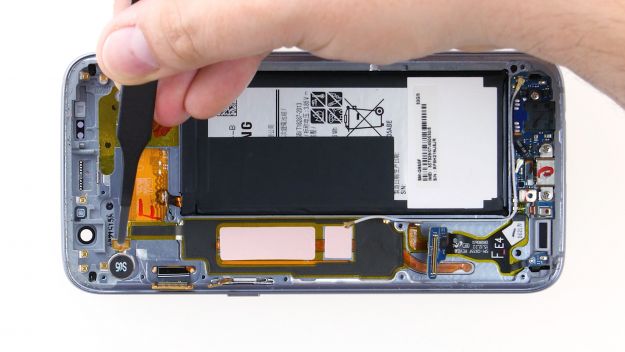

  • Soyez très prudent lors de cette étape. Utilisez un outil plat et émoussé comme l’extrémité ronde de la spatule de laboratoire en acier pour éviter d’endommager la batterie.

    • La batterie est vraiment collée au boîtier, alors faites très attention lorsque vous la retirez. Avec votre outil, détachez soigneusement la batterie du boîtier. Insérez d’abord votre outil sur le côté entre la pile et le boîtier et utilisez-le comme levier.
    • Répétez ce processus sur le côté opposé de la batterie.
    • Insérez ensuite soigneusement votre outil sous la pile et détachez la colle qui se trouve en dessous.
    • Enlevez la batterie du boîtier.

    Étape Suivante pour réparer l’écran du Galaxy S7 Edge : Préparation de la nouvelle présentation





    • Dans l’enceinte du nouvel écran, toutes les surfaces adhésives et les coussins thermiques (flèches) sont recouverts d’un film protecteur transparent. Retirez le film de protection avant de commencer le montage.

      • En haut et à gauche : coussinets adhésifs pour la batterie, le capteur de proximité, l’écouteur et la caméra frontale
      • En bas : coussins thermiques

    Les bons outils pour votre réparation

    Étape Suivante pour réparer l’écran du Galaxy S7 Edge : Mise en place de la pile





    • Mettez la batterie dans le boîtier. Elle s’insère parfaitement dans le compartiment situé au milieu du boîtier.
    • Appuyez la pile contre le boîtier pour que la colle colle colle mieux.

    Étape Suivante pour réparer l’écran du Galaxy S7 Edge : Installation des câbles d’antenne





    • Connectez d’abord le câble d’antenne bleu à la carte inférieure et acheminez-le avec précaution le long de la fente du boîtier.
    • Raccordez ensuite le câble d’antenne blanc et placez-le dans le guide au-dessus du câble d’antenne bleu.

    Étape Suivante pour réparer l’écran du Galaxy S7 Edge : Installation de la prise d’écouteurs





      1 × 3,3mm PH00 Phillips-Schraube

    • Mettez le cric dans le renfoncement du bord inférieur de l’enceinte.
    • Utilisez une vis pour fixer le cric à l’enceinte.
    • Connectez le contact de la prise au PCB. Vous devriez pouvoir l’entendre cliquer en place.

    Étape Suivante pour réparer l’écran du Galaxy S7 Edge : Installation du moteur à vibration





    • Mettez le moteur à vibration dans le petit renfoncement rond sur le côté gauche de l’enceinte. Utilisez vos doigts pour appuyer fermement le moteur en place.

    Étape Suivante pour réparer l’écran du Galaxy S7 Edge : Installation du capteur de proximité





    • Posez le capteur de proximité dans le renfoncement du bord supérieur de l’enceinte. Appuyez fermement sur le capteur avec votre doigt pour que la colle adhère.

    Étape Suivante pour réparer l’écran du Galaxy S7 Edge : Installation de l’écouteur





    • Mettez l’écouteur dans le petit renfoncement du bord supérieur de l’enceinte.
    • Appuyez un peu sur l’écouteur pour que la colle colle colle.

    Étape Suivante pour réparer l’écran du Galaxy S7 Edge : Installation de la carte mère





    • Retournez le tableau et placez-le à l’extrémité inférieure du boîtier pour reconnecter le contact du port USB.
    • Connectez le contact pour que vous puissiez l’entendre cliquer dans la prise.
    • Repliez le tableau pour le mettre dans l’enclos.

    Étape Suivante pour réparer l’écran du Galaxy S7 Edge : Connecter tous les contacts de la carte mère





      Capteur de proximité Connecteur d’écouteur Affichage Bouton d’alimentation Antenne Capteurs Connecteur de volume

    • Connectez les contacts à la carte mère.

    Étape Suivante pour réparer l’écran du Galaxy S7 Edge : Installation de la caméra frontale





    • Mettez la caméra frontale dans le renfoncement du bord supérieur de l’enceinte.
    • Connectez la caméra à la carte mère. Vous devez entendre le contact se mettre en place.

    Étape Suivante pour réparer l’écran du Galaxy S7 Edge : Connexion de la batterie





    • Connectez la batterie à la carte mère. Enfoncez le contact dans la prise de la carte mère jusqu’à ce que vous entendiez un déclic.

    Étape Suivante pour réparer l’écran du Galaxy S7 Edge : Installation de l’antenne inférieure





    • Posez l’antenne à l’extrémité inférieure de l’enceinte.
    • Appuyez sur l’antenne avec vos doigts jusqu’à ce qu’elle s’enclenche dans le boîtier.

    Étape Suivante pour réparer l’écran du Galaxy S7 Edge : Installation de l’antenne centrale





    • Retourner l’antenne dans l’enceinte après l’avoir accrochée à l’antenne inférieure.
    • Appuyez sur l’antenne avec vos doigts jusqu’à ce qu’elle s’enclenche dans le boîtier.

    Étape Suivante pour réparer l’écran du Galaxy S7 Edge : Installation de l’antenne supérieure





    • Retourner l’antenne dans l’enceinte. Mettez-la d’abord sur le côté gauche, puis appuyez dessus fermement avec les doigts.
    • Vous devriez pouvoir entendre le clic de l’antenne en place.

    Étape Suivante pour réparer l’écran du Galaxy S7 Edge : Fixation des vis





      12 × 3,3mm PH00 Phillips-Schrauben

    • Remettez la bande adhésive jaune.
    • Fixez les trois antennes à l’aide des douze vis.
      12 x 3,3 mm vis Phillips PH00

    Étape Suivante pour réparer l’écran du Galaxy S7 Edge : Fixation de la couverture arrière





    • Retourner la couverture arrière dans sa position initiale.
    • Appuyez sur le dos de la couverture pour que la colle colle colle.
    • Vous pouvez également chauffer votre appareil à l’air chaud puis le fixer ou le lester avec quelques livres pour que la colle colle adhère mieux.

    Étape Suivante pour réparer l’écran du Galaxy S7 Edge : Insertion des cartes SIM et microSD





    • Insérez le plateau de la carte SIM dans votre appareil. Assurez-vous que le plateau est correctement positionné.

    Étape Suivante pour réparer l’écran du Galaxy S7 Edge : Tester l’affichage





    • Allumez votre appareil et faites glisser n’importe quelle application sur tout l’écran. Faites glisser l’application une fois sur toute la bordure, puis en zigzag sur l’écran. L’application doit toujours suivre votre doigt. Puis testez à nouveau la luminosité de l’écran en faisant glisser le curseur de luminosité sur le minimum et le maximum.

    Étape Suivante pour réparer l’écran du Galaxy S7 Edge : Facultatif : vérification des fonctions en mode test
