Pour commencer la réparation de votre iPhone 8 Plus

Si vous êtes bloqué ou si vous avez des questions, vous pouvez poster un commentaire. Nous serons heureux de vous aider.

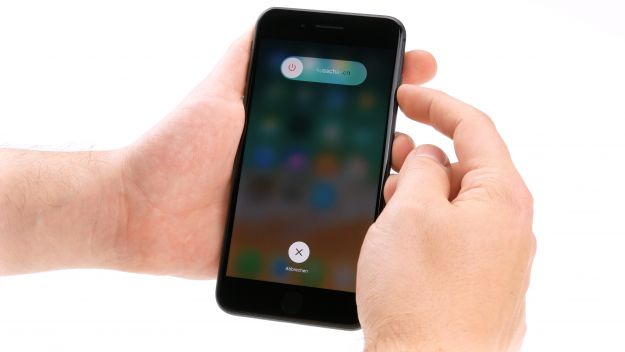

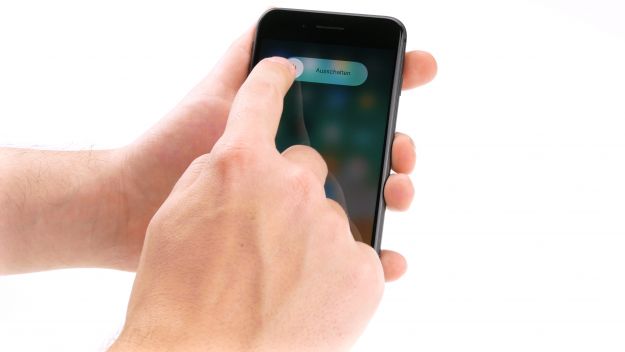

1ère étape pour réparer l’écran de l’iPhone 8 Plus : Éteindre votre appareil





  • Eteignez complètement votre iPhone pour éviter de l’endommager pendant la réparation. Appuyez sur le bouton Sleep/Wake pendant environ trois secondes jusqu’à ce que le curseur marqué « power off » apparaisse.
  • Swipez le de gauche à droite. Votre iPhone va maintenant s’éteindre complètement, ce qui peut prendre une dizaine de secondes.

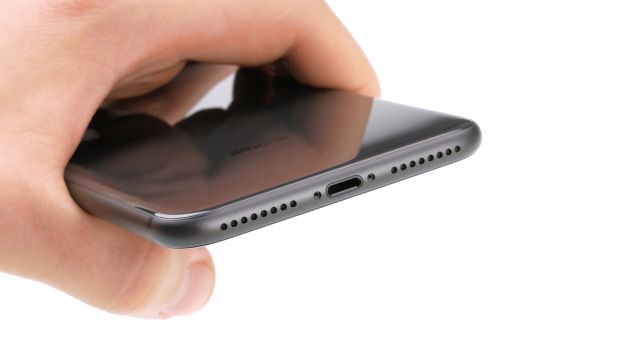

Étape Suivante pour réparer l’écran de l’iPhone 8 Plus : Retrait des vis de fixation du boîtier





    2 × 3,4mm Pentalob

Vous avez besoin d’un tournevis pentalobe (PL1) pour ouvrir l’iPhone 8 Plus.


  • Enlevez les deux vis pentalobe au bas du boîtier. Elles se trouvent à droite et à gauche du connecteur Lightning. Placez les vis dans la même section de votre pad magnétique.

    Étape Suivante pour réparer l’écran de l’iPhone 8 Plus : Lever l’écran





    • Posez votre iPhone 8 Plus sur une surface douce et propre pour éviter de rayer le dos.
    • Pour soulever le panneau avant, il faut une ventouse, un pic en plastique dur et un pistolet thermique. Si l’écran est gravement fissuré, recouvrez le tout avec du ruban adhésif d’emballage avant de continuer.
    • L’écran est collé au cadre. Utilisez un pistolet thermique pour chauffer les bords extérieurs de l’écran à environ 60°C (140°F).
    • Placez la ventouse sur le bouton Accueil (si possible) ou à côté de celui-ci. Tout en soulevant l’écran avec la ventouse, insérez le pic en plastique dur entre le cadre en aluminium et le cadre de l’écran, puis appuyez sur le cadre en aluminium. Comme l’écran est collé, vous devez faire glisser le pic tout autour de l’iPhone entre le cadre en aluminium et le cadre d’affichage. N’insérez pas l’aiguille trop loin sur le côté du bouton Sleep/Wake, car cela pourrait endommager les câbles flexibles de l’écran.
    • Maintenant, utilisez le pic pour faire levier sur l’affichage, de sorte que les languettes sortent du cadre en aluminium. Vous pouvez ensuite déplier l’écran sur le côté.
    • Appuyez l’écran sur un objet stable pour éviter de trop plier les câbles flexibles sensibles.

  • Si nécessaire, chauffez les bords extérieurs de l’écran plusieurs fois. N’oubliez pas que les câbles flexibles de l’écran se trouvent sur le côté du bouton Sleep/Wake. Après avoir été ouvert, l’iPhone 8 perd sa garantie de protection contre la poussière et les projections d’eau (indice IP 67).

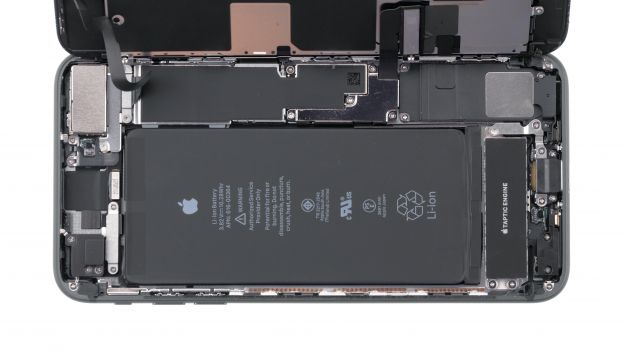

  • Étape Suivante pour réparer l’écran de l’iPhone 8 Plus : Débrancher le contact de la batterie





      2 × 1,2 mm Phillips 1 × 1,4 mm Phillips 1 × 2,6 mm Phillips

  • Avant de commencer la réparation, déconnectez le contact de la batterie pour éviter les courts-circuits et éviter d’allumer accidentellement votre appareil pendant la réparation.

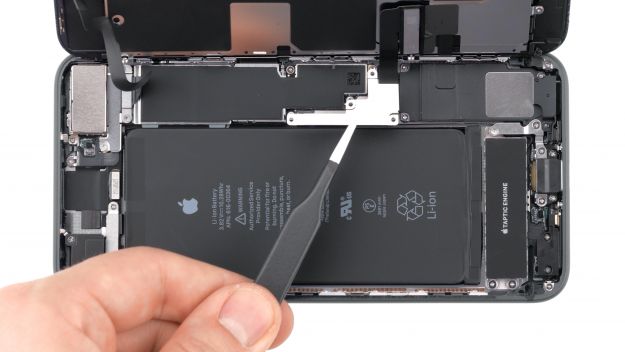

    • Utilisez un tournevis phillips (Ph00) pour retirer les vis phillips. Ensuite, enlevez le couvercle. Placez toutes les pièces dans la même section de votre pad magnétique.

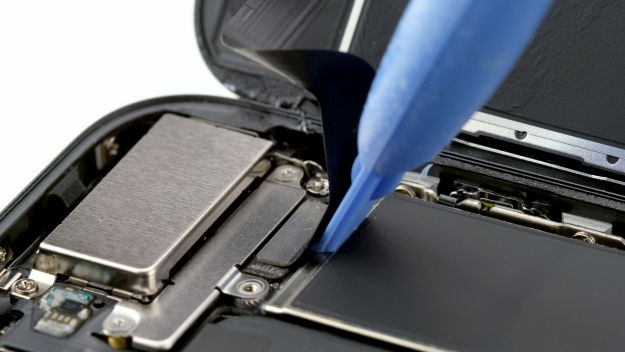

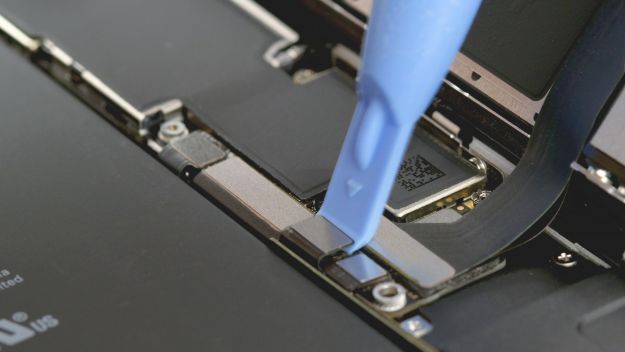

    • Soulevez maintenant avec précaution le contact de la batterie en insérant une pastille de plastique légèrement sous le connecteur.

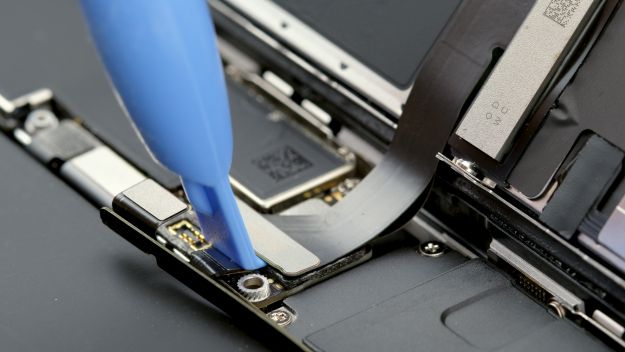

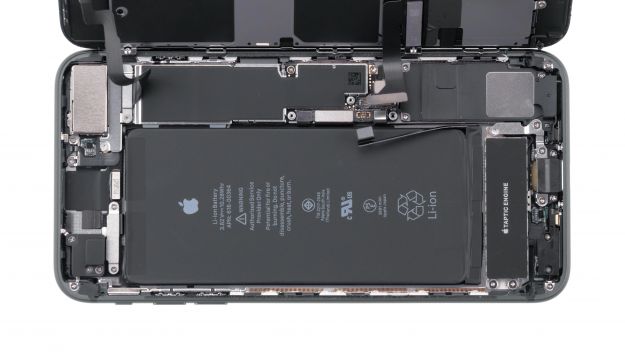

    Étape Suivante pour réparer l’écran de l’iPhone 8 Plus : Déconnexion des contacts de l’écran





      Connecteur d’affichage Connecteur du bouton d’accueil >/li

    Utilisez le spudger pour déconnecter les contacts de l’écran et de la touche Home.

    Étape Suivante pour réparer l’écran de l’iPhone 8 Plus : Déconnexion du contact FaceTime





      1 × 1,1 mm Type Y 1 × 0,9 mm Type Y

    • Utilisez un tournevis de type Y (Y000) pour retirer les deux vis de type Y. Ensuite, enlevez le couvercle. Mettez toutes les pièces dans la même section de votre pad magnétique.

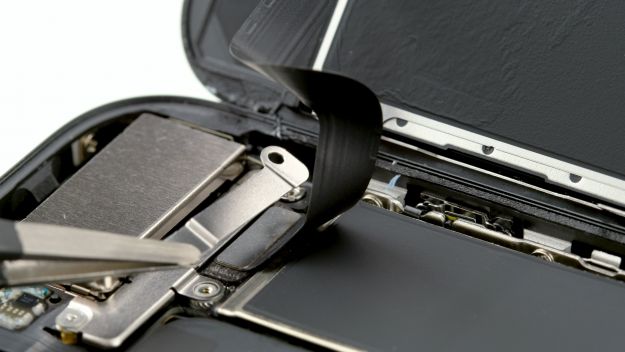

    • A l’aide d’un spudger, déconnectez soigneusement le contact FaceTime du PCB.
    • Vous pouvez maintenant enlever l’écran jusqu’au bout.

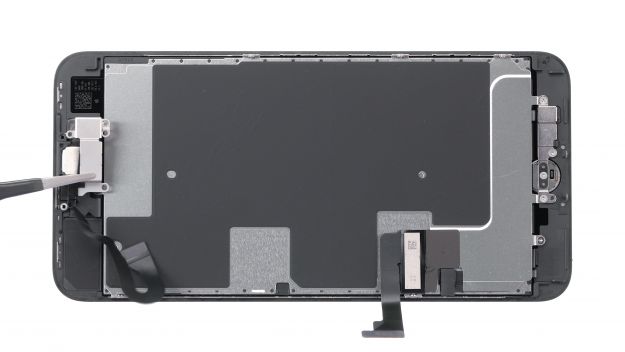

    Étape Suivante pour réparer l’écran de l’iPhone 8 Plus : Retrait de l’écouteur





      2 × 1,7 mm Phillips-Schraube 1 × 2,7 mm Phillips-Schraube 2 × 2,2 mm Phillips

    • L’écouteur se trouve à l’arrière de l’unité d’affichage. Retirez les vis Phillips du couvercle de l’écouteur. Placez toutes les pièces dans la même section de votre bloc magnétique.
    • L’écouteur est sous le câble plat et flexible de la caméra frontale. Pliez légèrement le câble sur le côté pour pouvoir retirer l’écouteur.

  • Note : les vis ont des longueurs différentes. Les mélanger pourrait endommager l’écran lors du montage.
  • Étape Suivante pour réparer l’écran de l’iPhone 8 Plus : Suppression du câble FaceTime




    Retirez le jeu de câbles en deux étapes :

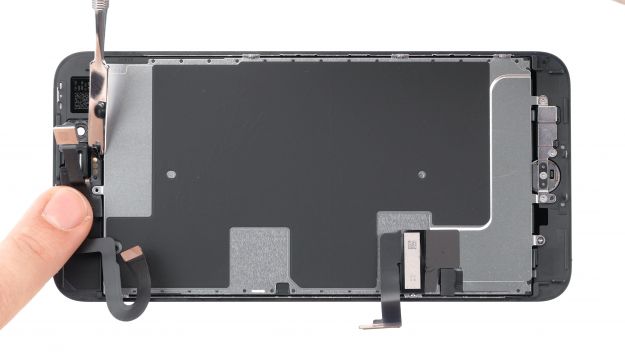

    • Insérez d’abord le spudger ou la spatule sous le câble flexible et déconnectez-le avec précaution. Il est fermement collé en place ici.
    • Enlevez maintenant les capteurs en les soulevant avec précaution.
    • Enlever soigneusement la partie avec les quatre contacts dorés à l’aide de la spatule.
    • Vous pouvez maintenant retirer le jeu de câbles.
  • Soyez très prudent lorsque vous retirez le câble FaceTime. Le câble peut se déchirer très facilement à l’endroit situé à gauche de l’écouteur.
  • Utilisez le pistolet thermique pour ramollir la colle sur le câble FaceTime.
  • Étape Suivante pour réparer l’écran de l’iPhone 8 Plus : Suppression du bouton « Home





      4 × 1,1 mm Y-Type-Schraube

    • Enlevez les quatre vis en Y. Retirez maintenant le couvercle en argent. Mettez tout dans la même section de votre bloc magnétique.

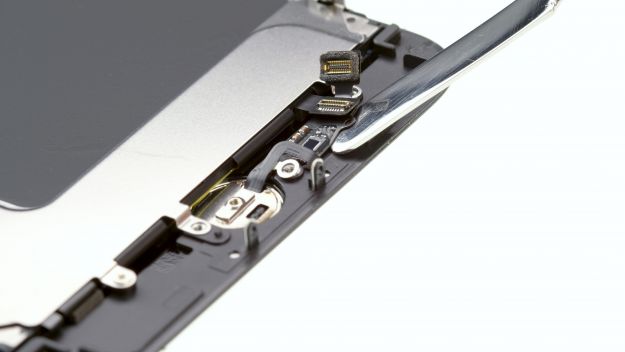

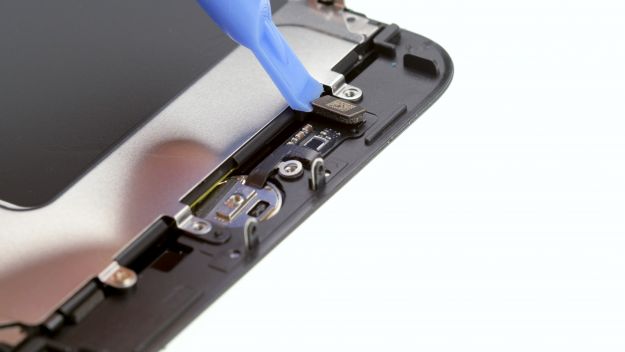

    • En utilisant le spudger, déconnectez soigneusement le contact du câble du bouton Home. Si nécessaire, appuyez-le contre l’écran car le contact n’est pas vissé en place.
  • Le câble du bouton Home est facilement endommageable.

    • Insérez avec précaution l’outil sous le jeu de câbles, généralement bien collé, pour le détacher.
  • Si nécessaire, utilisez le pistolet thermique pour ramollir la colle.

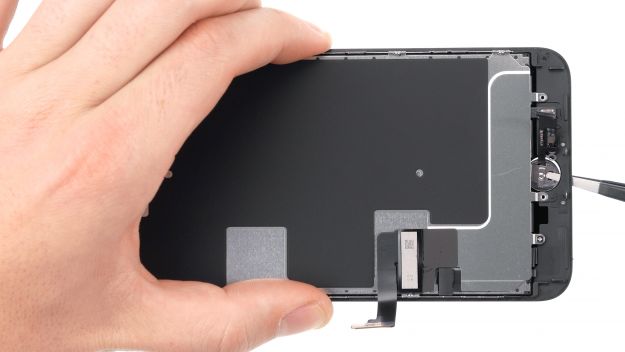

    • Poussez le bouton « Home » hors de l’unité d’affichage de l’intérieur.

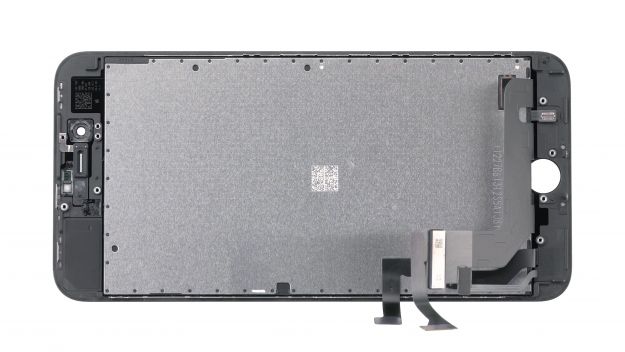

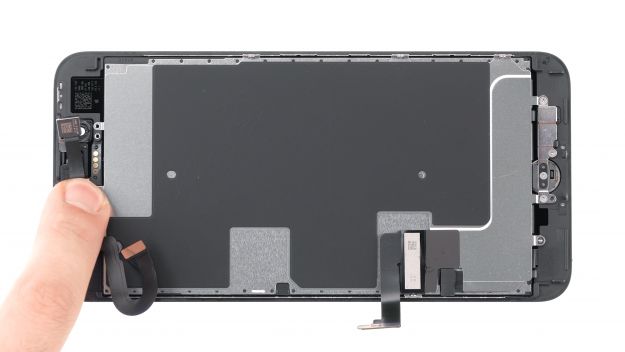

    Étape Suivante pour réparer l’écran de l’iPhone 8 Plus : Retrait du panneau arrière





      5 × 1,1 mm Y-Type-Schraube 1 × 1,6 mm Phillips-Schraube

    • Enlevez maintenant les vis de type Y et la vis Phillips qui maintiennent le couvercle métallique en place.

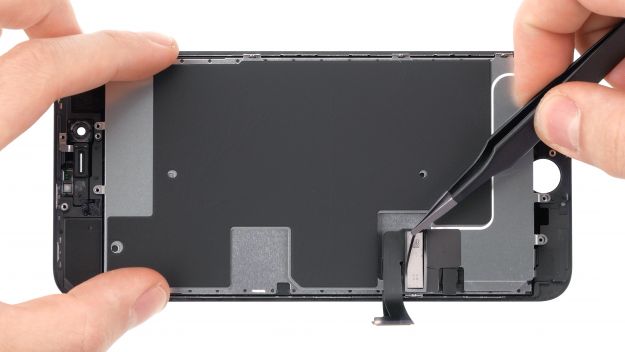

    • Enlevez les autocollants des contacts de l’écran du couvercle métallique.

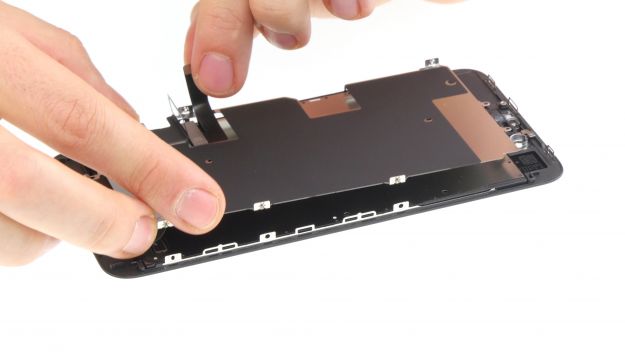

    • Enlevez le couvercle métallique.

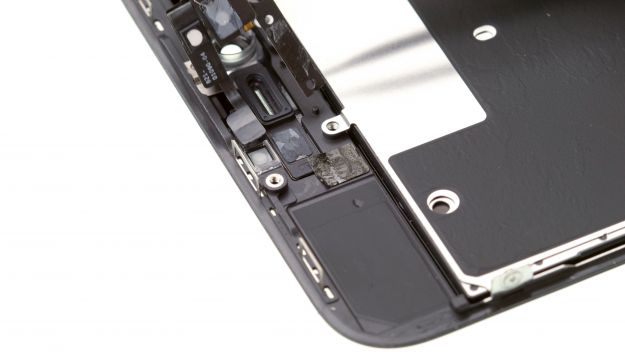

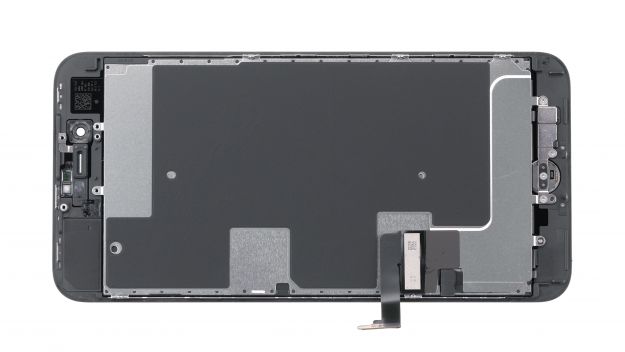

    Étape Suivante pour réparer l’écran de l’iPhone 8 Plus : Préparation de la nouvelle présentation





      Caméra frontale Oreillette Capteurs

    • Tous les affichages disponibles n’ont pas les mêmes caractéristiques. Si nécessaire, vous devrez prendre certaines des pièces suivantes de votre ancien écran avant d’installer le nouvel écran:

      • Support de caméra avant (légèrement collé en place)
      • Support de capteur (légèrement collé en place)
    • Décollez le film de protection du nouvel écran et retirez les joints.

    Les bons outils pour votre réparation

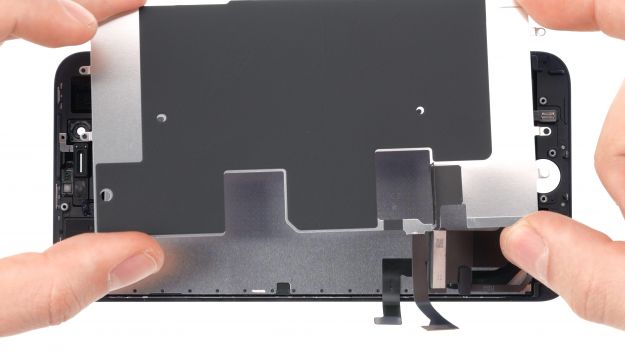

    Étape Suivante pour réparer l’écran de l’iPhone 8 Plus : Fixation du panneau arrière





      5 × 1,1 mm Y-Type-Schraube 1 × 1,6 mm Phillips-Schraube

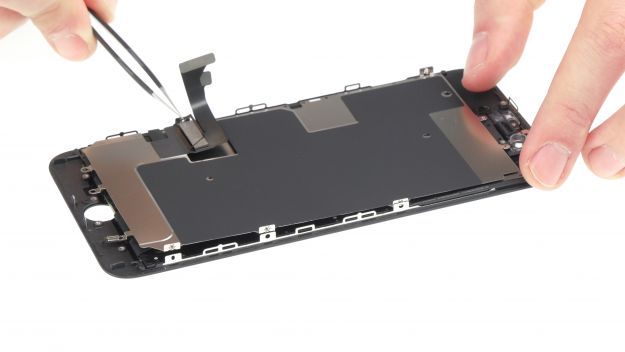

    • Dirigez les câbles flexibles à travers l’ouverture du panneau arrière.
    • Maintenant vous pouvez réinsérer les vis pour fixer le panneau arrière.

    • Placez toutes les vis dans leurs trous filetés avant de les serrer. Cela permet de s’assurer que le panneau arrière est placé correctement.

    3. Utilisez maintenant l’autocollant pour fixer les câbles flexibles en place.

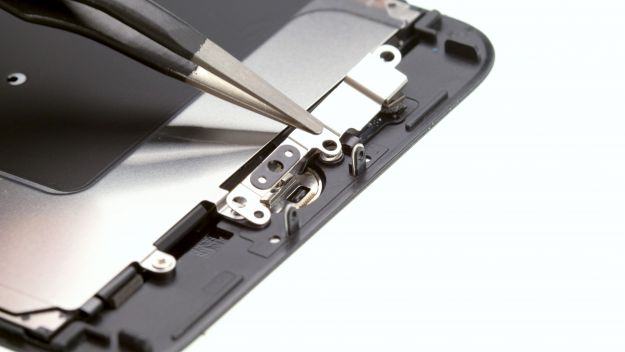

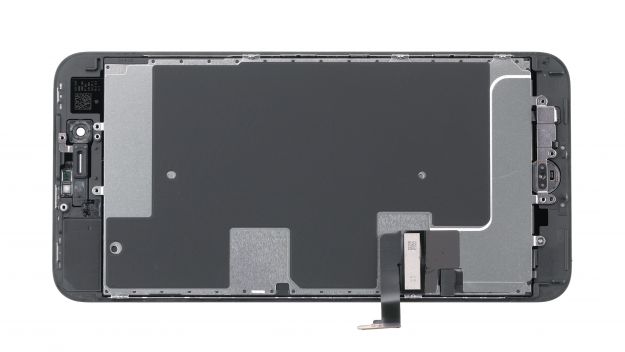

    Étape Suivante pour réparer l’écran de l’iPhone 8 Plus : Installation du bouton « Home





      4 × 1,1 mm Y-Type-Schraube

    • Insérez le bouton Home dans l’ouverture de l’écran par l’avant.

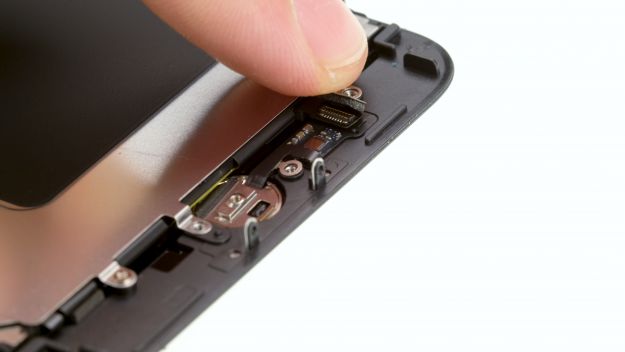

    • Pressez le câble flexible sur l’écran et connectez le connecteur.
    • Mettez le couvercle argenté et vissez-le en place.

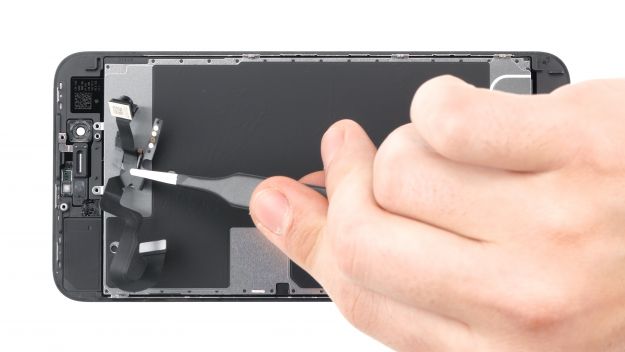

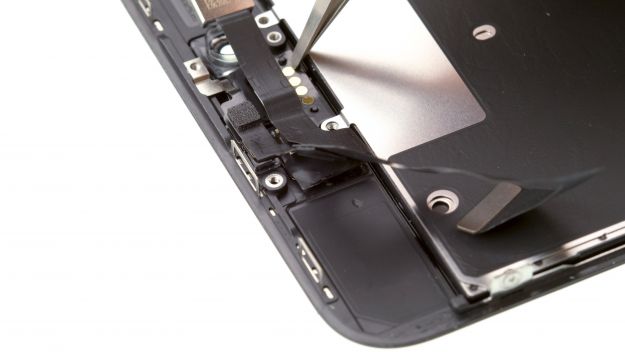

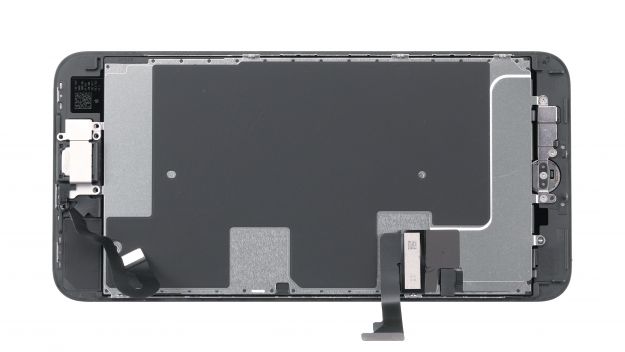

    Étape Suivante pour réparer l’écran de l’iPhone 8 Plus : Installation du câble FaceTime

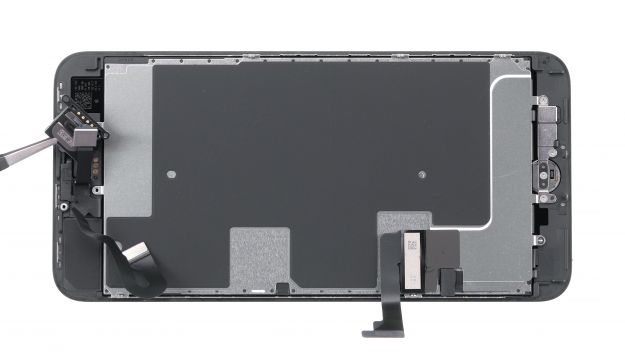

    • Placez chacun des capteurs dans son support.
    • Attacher le câble flexible avec les contacts de l’écouteur. Les petits embouts en plastique vous aident à positionner le connecteur.
    • Collez le câble FaceTime dans sa position d’origine.

  • Il est important de positionner correctement le capteur de proximité, car sinon il ne sera pas pleinement fonctionnel.
  • Étape Suivante pour réparer l’écran de l’iPhone 8 Plus : Installation de l’écouteur





      2 × 1,7 mm Phillips-Schraube 1 × 2,7 mm Phillips-Schraube 2 × 2,2 mm Phillips

    • Placez l’écouteur dans sa position d’origine sous le câble plat flexible, entre la caméra FaceTime et les capteurs.
    • Remettez ensuite le couvercle et fixez les cinq vis Phillips. Assurez-vous que la caméra frontale est centrée à l’avant de l’écran. Déplacez légèrement la caméra frontale si nécessaire.

  • Ne serrez pas trop les vis ou vous les verrez à travers la finition sur le devant.
  • Ne changez pas les vis. Si une vis est trop longue, elle raye la finition et on peut la voir sur le devant.

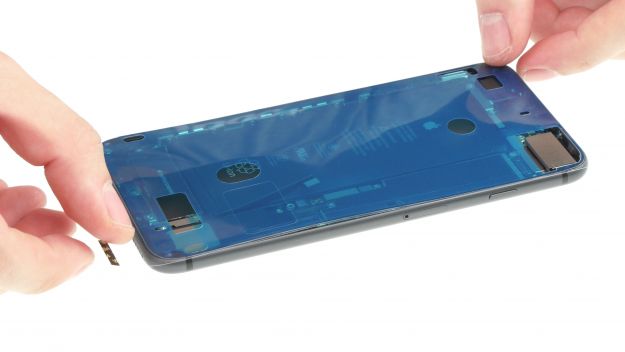

  • Étape Suivante pour réparer l’écran de l’iPhone 8 Plus : Fixation d’un nouvel autocollant de cadre

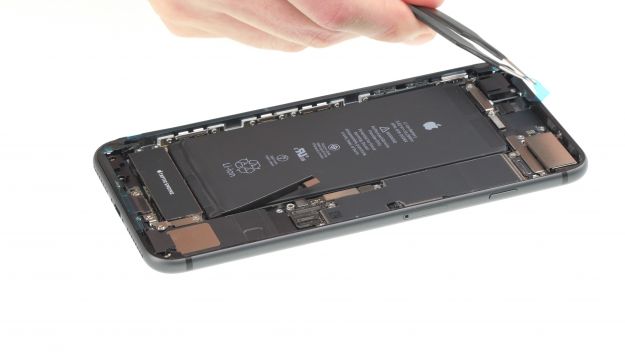

    • Pour s’assurer que le nouvel autocollant du cadre va vraiment coller, enlevez tous les résidus de colle et la saleté.

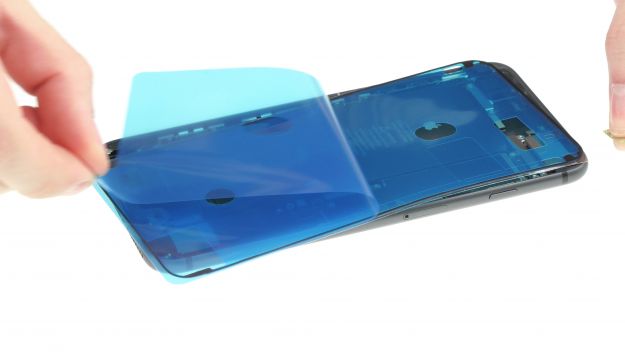

    • Enlever la première couche de film protecteur de l’autocollant du cadre.

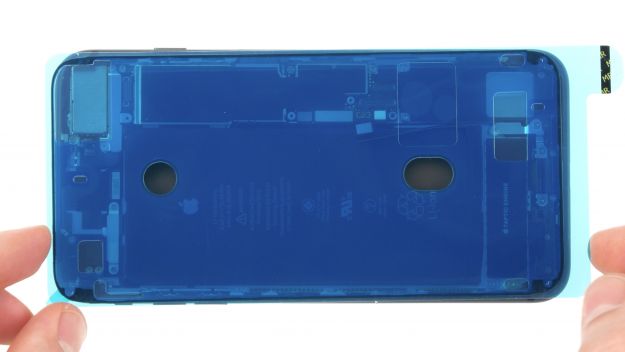

    • Positionnez soigneusement l’autocollant du cadre sur un bord et fixez-le progressivement. Assurez-vous que l’autocollant du cadre est positionné de manière uniforme et appuyez dessus.

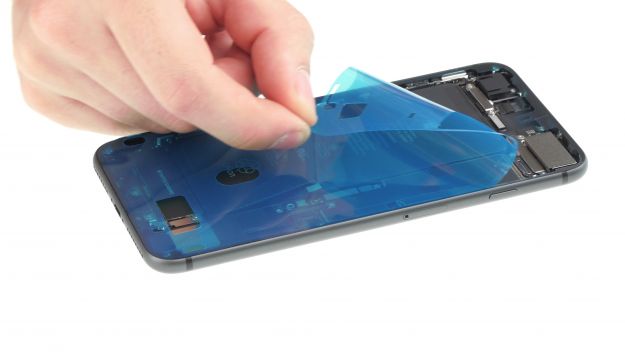

    • Enlever les couches de film restantes.

  • Veuillez vous assurer que l’autocollant du cadre est correctement positionné. Chaque coin a une forme différente, que vous pouvez utiliser pour vous orienter.
  • Un iPhone réparé avec un autocollant de cadre sera protégé contre la poussière et les projections d’eau, mais il ne sera pas étanche à 100% !

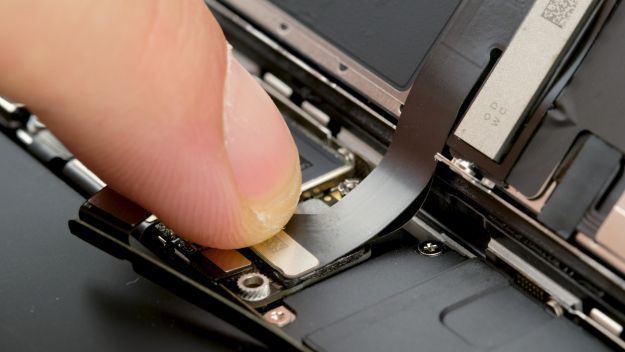

    Étape Suivante pour réparer l’écran de l’iPhone 8 Plus : Connecter le contact FaceTime





      Connecteur de temps de face 1 × 1,1 mm Type Y 1 × 0,9 mm Type Y

    • Placez l’écran sur le cadre et connectez le contact FaceTime à la carte logique.
    • Replacez le couvercle du contact FaceTime dans l’iPhone et fixez-le avec les trois vis Phillips.

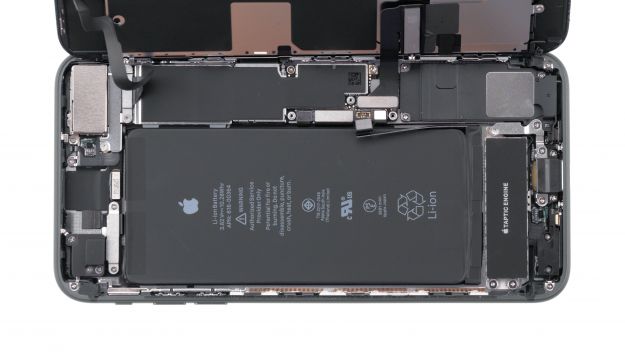

    Étape Suivante pour réparer l’écran de l’iPhone 8 Plus : Connexion de l’écran





      Connecteur d’affichage Connecteur du bouton d’accueil >/li

    • Connecter les deux contacts du bouton Accueil et de l’écran au tableau logique.

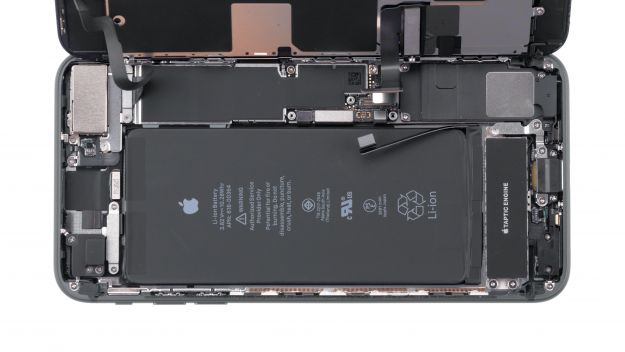

    Étape Suivante pour réparer l’écran de l’iPhone 8 Plus : Branchement du contact de la batterie





      Connecteur de batterie 2 × 1,2 mm Phillips 1 × 1,3 mm Phillips 1 × 2,6 mm Phillips

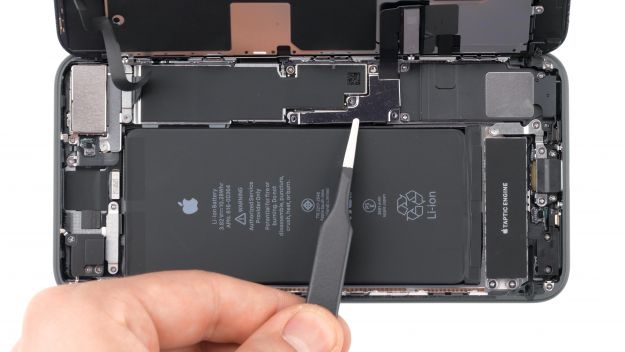

    • Reconnectez le contact de la batterie.
    • Remettez le couvercle métallique dans l’iPhone et utilisez les vis pour le fixer.

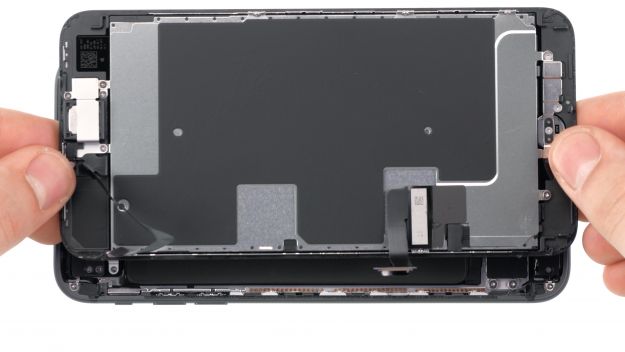

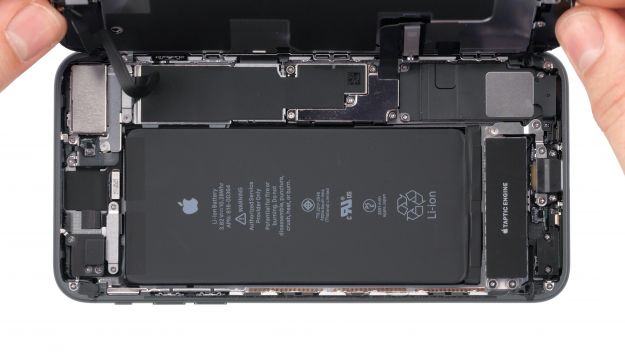

    Étape Suivante pour réparer l’écran de l’iPhone 8 Plus : Joindre l’affichage





    • Placez l’écran sur le bord du cadre et pliez le sur l’iPhone.
    • Puis appuyez sur l’écran entier dans le cadre.

  • Vous pouvez aussi utiliser des pinces en plastique ou mettre l’appareil entre deux livres pour que la colle puisse mieux coller.

  • Étape Suivante pour réparer l’écran de l’iPhone 8 Plus : Fixation des vis du boîtier





      2 × 3,4mm Pentalobe

    • Vissez les deux vis à pentalobe à gauche et à droite du connecteur Lightning dans le boîtier.

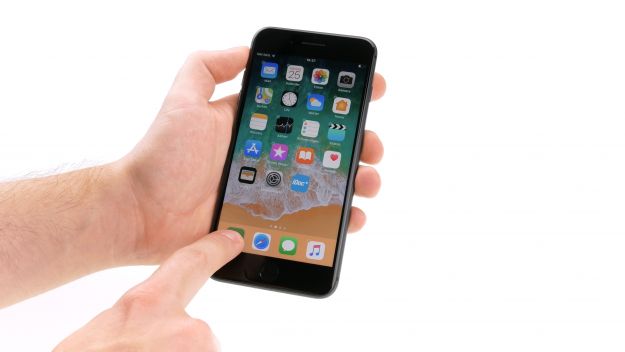

    Étape Suivante pour réparer l’écran de l’iPhone 8 Plus : Tester le nouvel affichage





    • Tester la luminosité de l’écran.
    • Tester l’écran tactile. Sélectionnez une application et faites-la glisser tout autour de l’écran. Si l’application suit votre doigt partout, l’écran fonctionne.
