Pour commencer la réparation de votre iPhone 7

Si vous êtes bloqué ou si vous avez des questions, vous pouvez poster un commentaire. Nous serons heureux de vous aider.

1ère étape pour réparer l’écran de l’iPhone 7 : Éteindre votre appareil

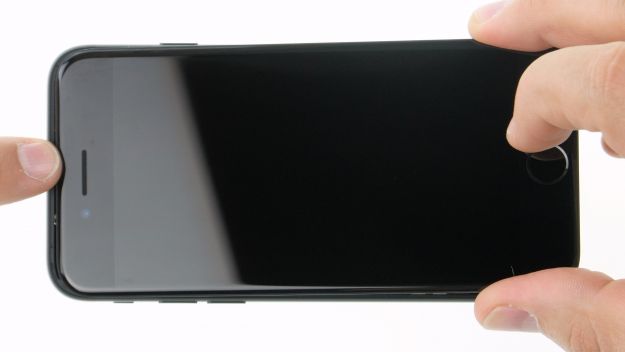

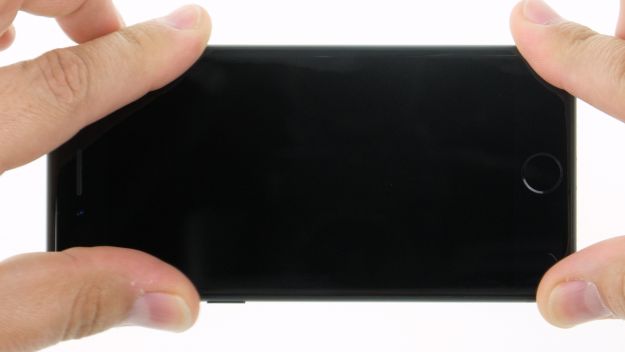

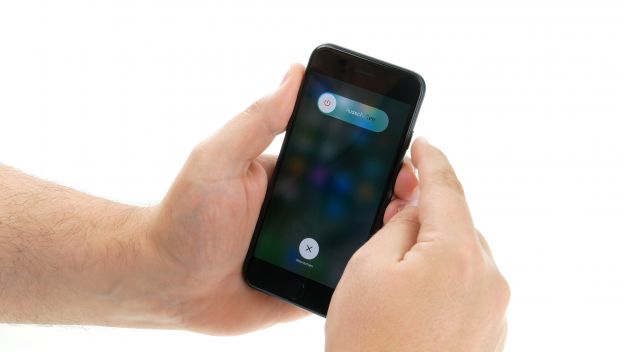

  • Pour protéger votre appareil pendant le processus de réparation, vous devez l’éteindre complètement. Appuyez sur le bouton Standby jusqu’à ce que le curseur « Eteindre » apparaisse.
  • Swipez de gauche à droite pour éteindre votre iPhone. Ce processus prend environ dix secondes.

Étape Suivante pour réparer l’écran de l’iPhone 7 : Retrait des vis de fixation du boîtier





    2 × 3,3 mm Pentalobe

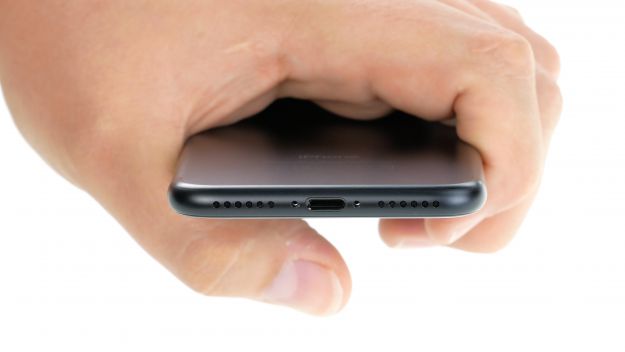

  • Utilisez un tournevis Pentalobe (PL1) pour retirer les deux vis Pentalobe situées à gauche et à droite du connecteur Lightning. Rangez les deux vis ensemble dans un champ sur le pad magnétique.

Étape Suivante pour réparer l’écran de l’iPhone 7 : Lever l’écran





  • Placez votre iPhone 7 sur une surface propre et douce. Cela protégera l’arrière de votre iPhone contre les rayures.
  • Préparez une ventouse, un plectre en plastique dur et un appareil à air chaud (un sèche-cheveux normal fonctionnera également). Vous pourrez ainsi décoller l’écran. Si la vitre est très endommagée, vous devez également utiliser du ruban adhésif pour colis – scotchez tout l’écran avant de continuer.

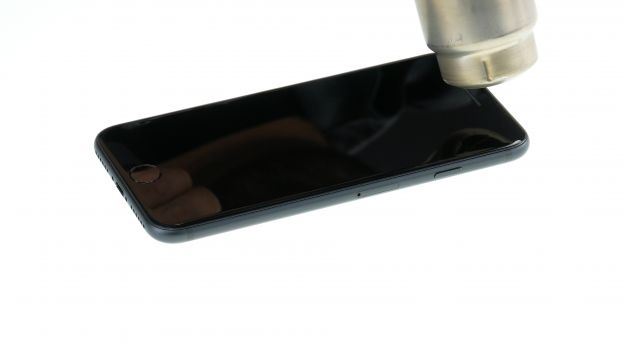

  • L’écran est collé au cadre. Pour décoller la colle, utilisez un sèche-cheveux et chauffez le bord extérieur à environ 60°C (140°F).

  • Vous devrez peut-être répéter cette étape plusieurs fois. Sur le côté où se trouve le bouton de veille se trouvent les câbles Flex de l’écran. En outre, l’unité d’affichage est accrochée au bord de l’écouteur. Une fois que l’iPhone est ouvert, la garantie de protection contre la poussière et les éclaboussures d’eau de la classification IP67 n’est plus valable.

    • Si le bord de l’écran est bien chauffé, vous pouvez placer la ventouse au-dessus du bouton Home. Si cela n’est pas possible, placez-la à côté. Soulevez maintenant l’écran frontal à l’aide du porte-clés de la ventouse. En même temps, insérez le plectre en plastique dur entre l’écran et le boîtier en aluminium et appuyez sur le boîtier.
      L’écran est complètement collé. Par conséquent, le plectre doit être entièrement guidé autour de l’iPhone. Veillez à ne pas insérer le plectre en plastique dur trop loin dans l’appareil, sur le côté du bouton de veille, pour éviter d’endommager les câbles flexibles de l’écran.
    • Mettez l’écran en position haute à l’aide du plectre. Cela permettra de libérer les pattes du cadre en aluminium. Vous pouvez ensuite ouvrir l’écran sur le côté.

  • Ne jamais plier l’écran à plus de 180° pour éviter de trop étirer les câbles flexibles sensibles. Ne le posez donc pas à plat, mais appuyez-le en diagonale contre un objet stable. Vous pouvez également utiliser l’outil iHold Evo pour maintenir l’écran en toute sécurité.

  • Étape Suivante pour réparer l’écran de l’iPhone 7 : Débrancher le contact de la batterie





      1 × 2,4 mm Type Y 3 × 1,0 mm Type Y Connecteur de batterie

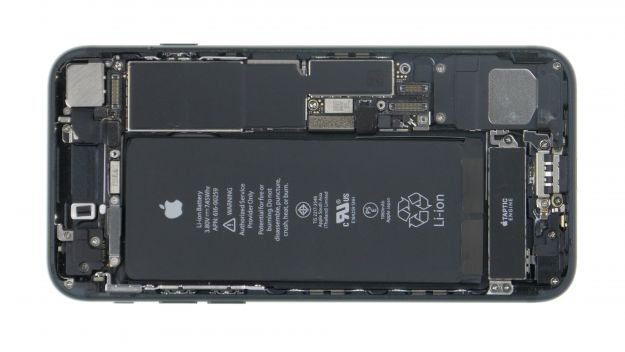

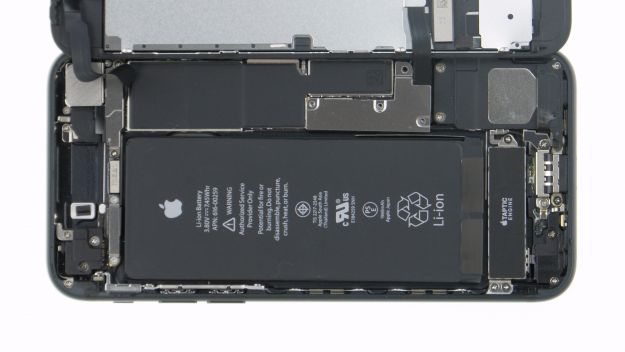

  • Au début de la réparation, desserrez le contact de la batterie. Cela permettra d’éviter un éventuel court-circuit et de s’assurer que vous n’allumez pas accidentellement votre iPhone 7 pendant que vous travaillez.

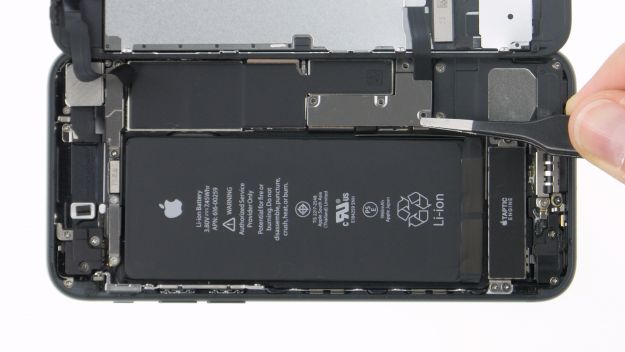

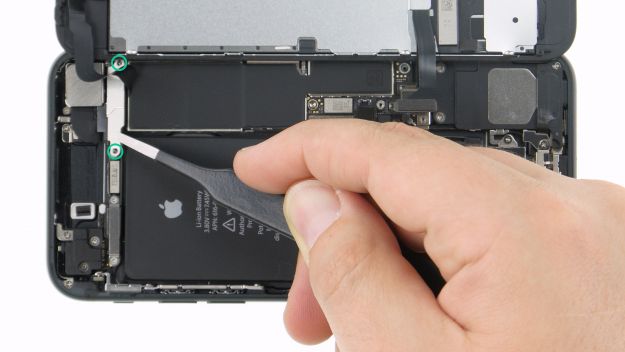

  • À l’aide d’un tournevis en Y (Y000), retirez les quatre vis en Y, puis soulevez le couvercle. Placez toutes les pièces dans un champ commun de la natte magnétique.

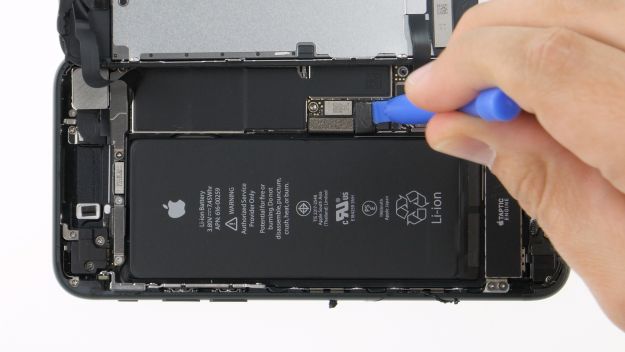

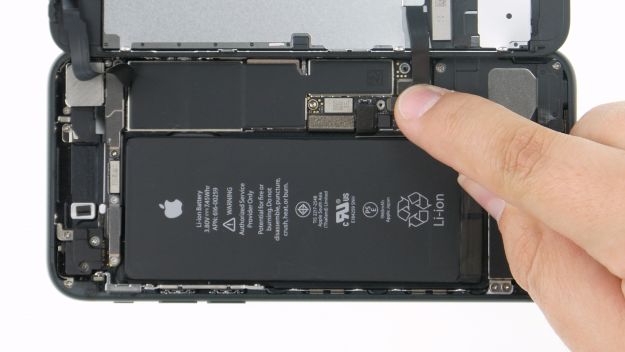

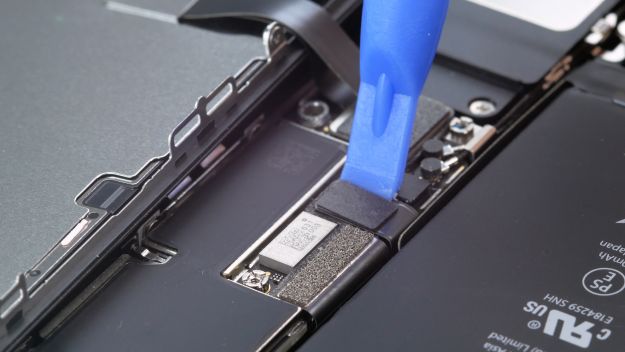

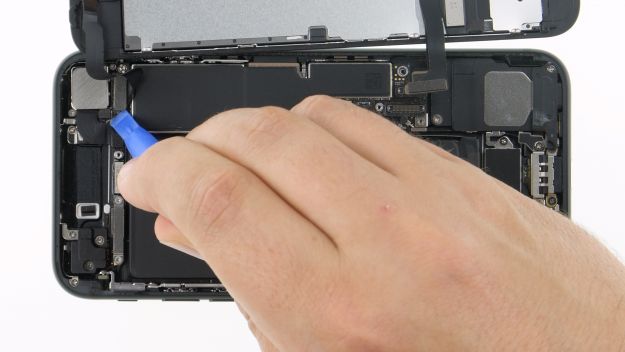

  • Maintenant, vous pouvez retirer le contact de la batterie avec précaution. Utilisez un spudger en plastique et passez sous la prise très doucement. Si vous n’avez pas d’outil approprié sous la main, vous pouvez également l’essayer avec votre ongle.

    Étape Suivante pour réparer l’écran de l’iPhone 7 : Déconnexion des contacts de l’écran





      Affichage Bouton Accueil

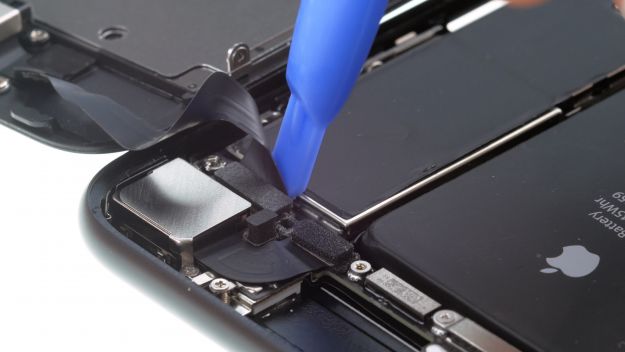

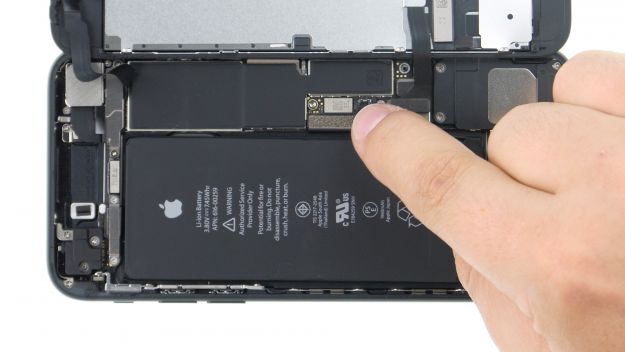

    • Déconnectez maintenant les contacts de l’écran et du bouton d’accueil – également en utilisant le spudger en plastique.

    Étape Suivante pour réparer l’écran de l’iPhone 7 : Déconnexion du contact FaceTime





      2 × 1,2 mm Phillips Connecteur Facetime


    • Enlever les deux vis Phillips avec un tournevis Phillips (PH00). Ensuite, soulevez le couvercle et placez le tout sur un champ du pad magnétique.

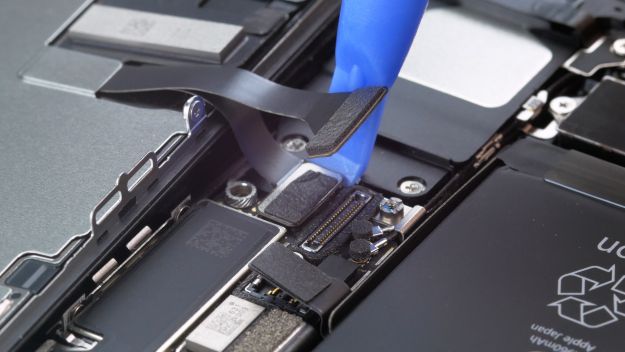

    • Maintenant, vous devez retirer soigneusement le contact de la caméra Facetime du tableau.

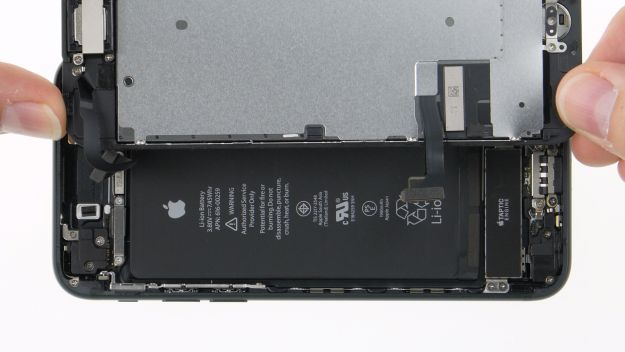

    • Enfin, vous pouvez soulever complètement l’écran.

    Étape Suivante pour réparer l’écran de l’iPhone 7 : Retrait de l’écouteur





      1 × 1,7 mm Phillips-Schraube 2 × 2,6 mm Phillips-Schraube 1 × 1,9 mm Phillips-Schraube 1 × 2,3 mm Phillips-Schraube

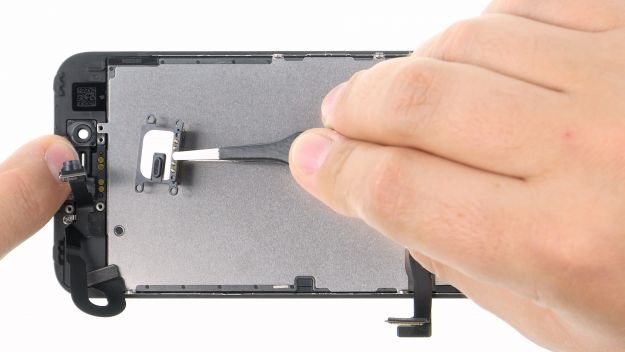

    • Au dos de l’écran, vous trouverez l’écouteur, qui est attaché avec un couvercle. Dévissez les cinq vis Phillips et retirez le couvercle. Placez les composants sur un champ commun du pad magnétique.

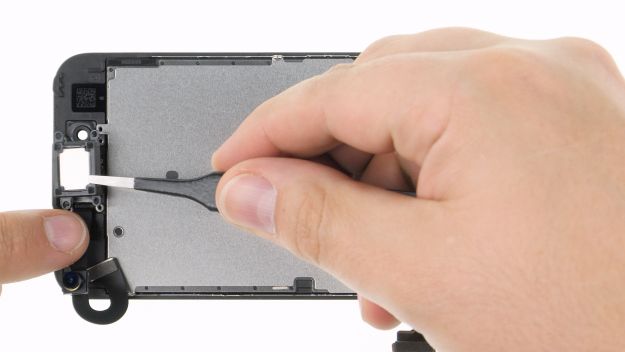

    • L’oreillette elle-même est située sous le câble flexible de la caméra frontale. Pour l’enlever, vous devez mettre le câble flexible légèrement de côté.

  • Attention ! Les vis ont des longueurs différentes, voir le marquage sur la photo. Pour éviter d’endommager l’écran lors de l’installation, ne mélangez pas les vis.

  • Étape Suivante pour réparer l’écran de l’iPhone 7 : Suppression du câble FaceTime





    • Pour retirer le jeu de câbles de la caméra Facetime, vous devez suivre deux étapes : D’abord, soulevez doucement les capteurs pour les retirer.
    • Maintenant, vous pouvez utiliser la spatule ou une spatule pour retirer le câble ruban. Celui-ci est situé près du microphone d’ambiance et est fortement collé.
    • Une fois que vous avez desserré le câble ruban, vous pouvez retirer le jeu complet de câbles.

  • Vous ne pouvez pas faire débrancher le câble Facetime ? Utilisez un sèche-cheveux pour faire chauffer la colle.
  • Étape Suivante pour réparer l’écran de l’iPhone 7 : Suppression du bouton « Home





      3 × 1,2 mm Type Y 1 × 1,1 mm Type Y Bouton Accueil

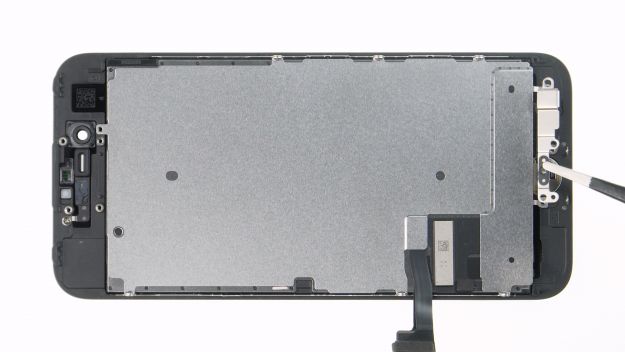

    • Enlevez maintenant les quatre vis de type Y et retirez le couvercle en argent. Placez également ces éléments sur un champ commun de votre pad magnétique.

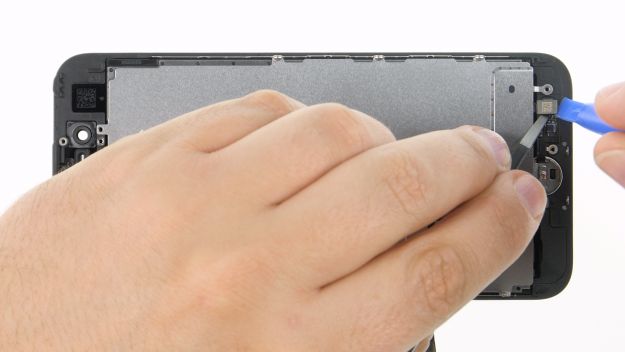

    • Après cela, vous pouvez desserrer le contact du câble du bouton d’accueil avec une spatule en plastique. Ce câble repose sur un autre contact qui n’est pas vissé. Vous devrez peut-être appuyer légèrement sur le contact le plus bas contre l’écran pour faciliter le retrait du contact du bouton d’accueil.
    • Le câble du bouton d’accueil est très sensible. Même de petits dommages peuvent entraîner une défaillance.

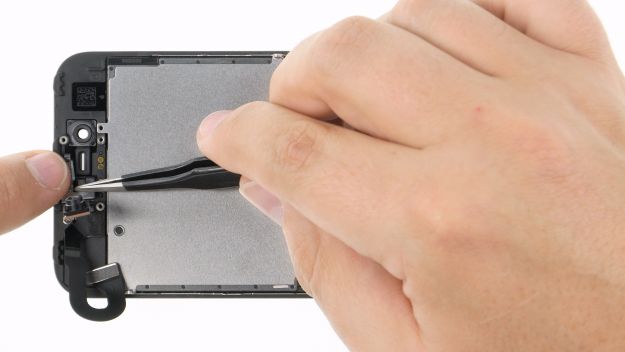

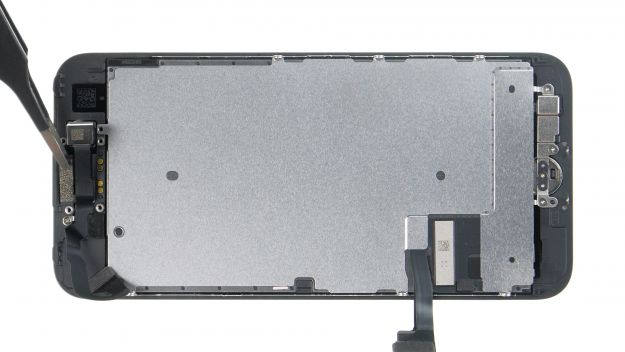

    • Pour détacher le jeu de câbles généralement très collés, utilisez une pincette ESD.
  • Vous pouvez décoller la colle plus facilement si vous la réchauffez un peu avec un sèche-cheveux.

    • Maintenant, vous pouvez appuyer sur le bouton « Home » de l’unité d’affichage de l’intérieur.

    Étape Suivante pour réparer l’écran de l’iPhone 7 : Retrait du panneau arrière





      6 × 1,0 Type Y Colle sous le couvercle métallique

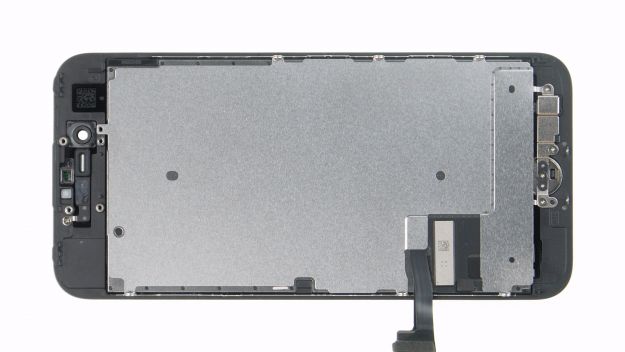

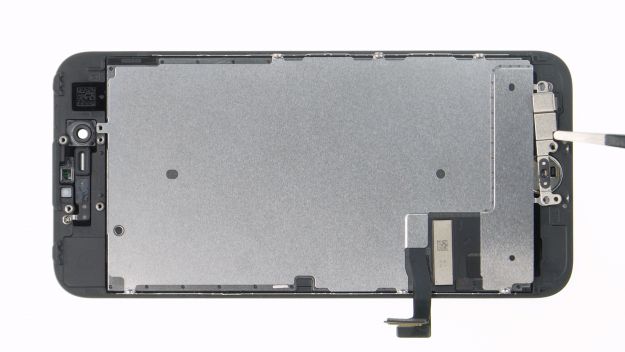

    • Vous allez maintenant voir un couvercle métallique qui est fixé par six vis en Y. Retirez ces vis.

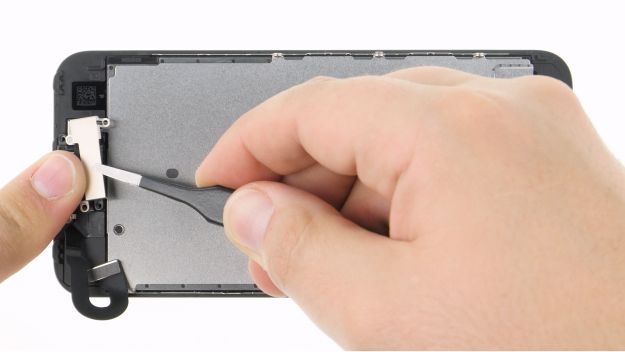

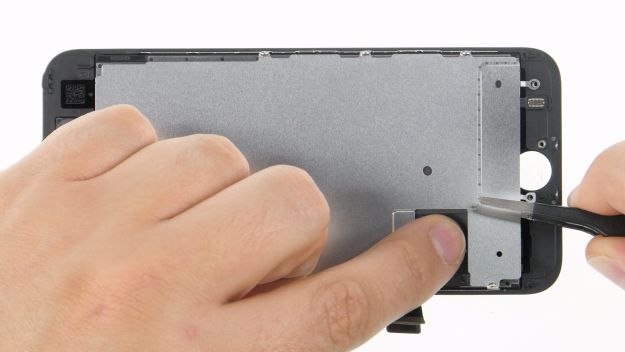

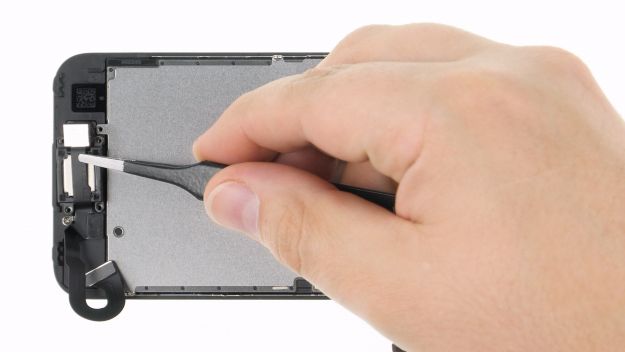

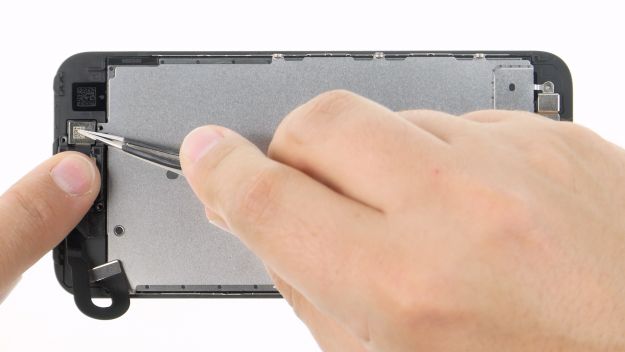

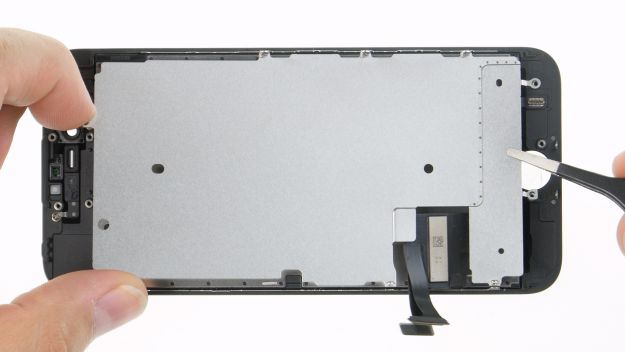

    • Utilisez ensuite les pinces ESD pour détacher la bande adhésive du câble flexible.

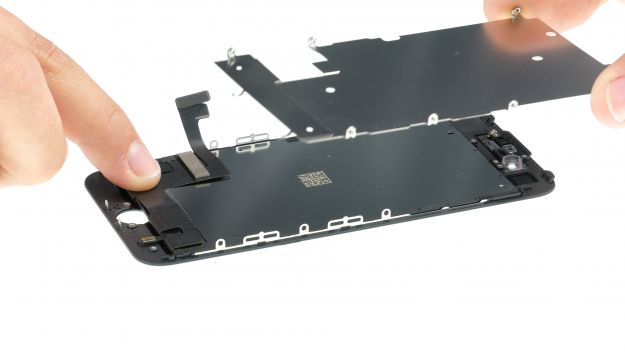

    • Enlevez le couvercle métallique.

    Étape Suivante pour réparer l’écran de l’iPhone 7 : Préparation de la nouvelle présentation

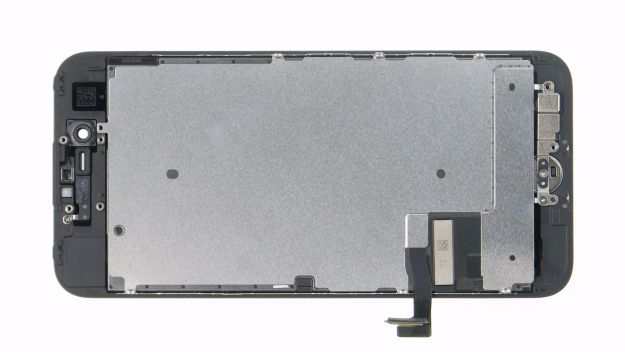

    • Tous les écrans disponibles ne sont pas équipés exactement de la même manière. Il se peut que vous deviez transférer certains composants avant d’installer le nouvel écran :

      • corps de caméra avant légèrement collé

      • support de capteur légèrement collé
    • Avant de pouvoir insérer le nouvel écran dans votre iPhone 7, vous devez enlever le film de protection et retirer tous les joints.

    Les bons outils pour votre réparation

    Étape Suivante pour réparer l’écran de l’iPhone 7 : Fixation du panneau arrière





      6 × 1,0 mm Type Y positon droite mauvaise position

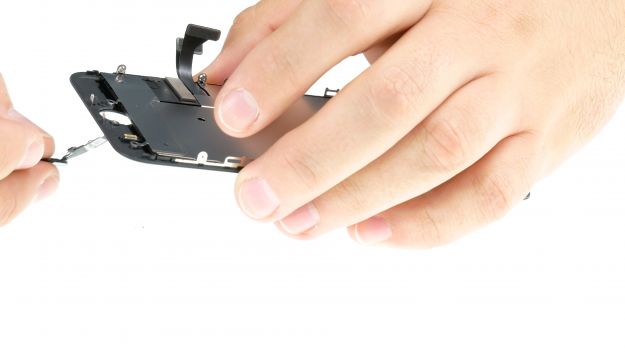

    • Maintenant, vous devez attacher votre plaque arrière argentée au nouvel affichage. Appuyez sur le câble flexible, placez la plaque à l’arrière de la pièce de rechange et vissez-la. Ne serrez pas complètement les vis pour avoir encore la possibilité d’ajuster la plaque arrière.

  • Il reste de la colle sur la face inférieure de la plaque arrière. Placez donc la plaque exactement sur les raccords à vis.

    • Une fois la plaque arrière positionnée, vous pouvez serrer les vis.
  • La puce argentée sur le câble doit se trouver exactement dans sa position d’origine. Si ce n’est pas le cas, vous verrez une décoloration de l’écran à cette position exacte après l’installation. Vous devez alors optimiser à nouveau la position du câble.

    Étape Suivante pour réparer l’écran de l’iPhone 7 : Installation du bouton « Home





      3 × 1,2 mm Type Y 1 × 1,1 mm Type Y

    • Guider le bouton « Home » de l’avant à travers l’ouverture de l’unité d’affichage.
    • Appuyez sur le câble flexible du bouton d’accueil et branchez la prise.
    • Maintenant, vous pouvez remettre le couvercle en argent et le visser.

    Étape Suivante pour réparer l’écran de l’iPhone 7 : Installation du câble FaceTime





    • Placez le câble de la caméra Facetime à sa place d’origine.
    • Installez ensuite le microphone.
    • Vous pouvez maintenant placer les capteurs entre leurs parenthèses correspondantes.

  • Si le capteur de proximité n’est pas correctement positionné, il ne fonctionnera pas correctement.
  • Étape Suivante pour réparer l’écran de l’iPhone 7 : Installation de l’écouteur





      1 × 1,7 mm Phillips-Schraube 2 × 2,6 mm Phillips-Schraube 1 × 2,3 mm Phillips-Schraube 1 × 1,9 mm Phillips-Schraube

    • Remettez l’écouteur à sa place d’origine : sous le câble flexible et entre la caméra FaceTime et les capteurs. Vous pouvez maintenant remettre le couvercle en place.
    • Fixez le couvercle avec les cinq vis Phillips. La caméra frontale se trouve au milieu de la façade de l’écran. Si nécessaire, vous pouvez la déplacer un peu.

  • Procédez avec précaution et ne serrez pas trop les vis. Veillez également à utiliser les bonnes vis. Si quelque chose échoue pendant cette étape, vous verrez les vis à l’avant à travers la peinture.

    Étape Suivante pour réparer l’écran de l’iPhone 7 : Fixer un cadre autocollant




  • Nous allons montrer cette étape en utilisant l’iPhone 8 comme exemple ; le processus est le même pour l’iPhone 7.

    • Retirez tous les restes de colle du cadre métallique et de l’écran. Cela permettra de s’assurer que le nouveau cadre adhésif s’adapte correctement.

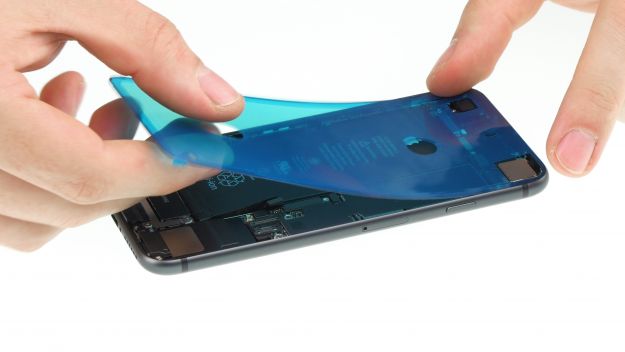

    • Enlevez le premier film de protection du cadre adhésif.

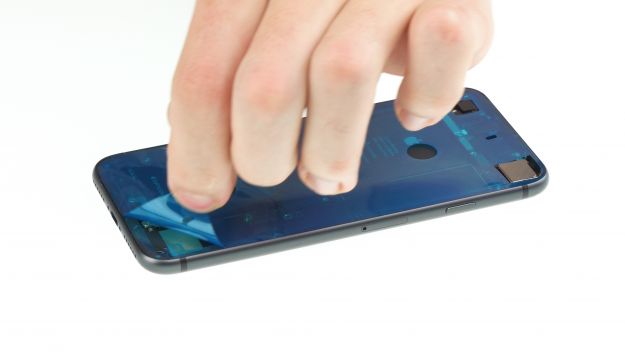

    • Fixez maintenant le cadre adhésif – d’abord sur un côté, puis appliquez-le progressivement sur l’ensemble du dispositif. Lorsque vous êtes convaincu que le cadre est en place, vous devez appuyer sur le cadre avec vos doigts.

  • Les coins du cadre adhésif ont une forme différente et vous donnent ainsi une orientation pour le bon positionnement.
  • Même si vous appliquez un nouveau cadre adhésif sur votre iPhone 7, il ne sera pas étanche à 100 % après réparation.
  • Étape Suivante pour réparer l’écran de l’iPhone 7 : Connecter le contact FaceTime





      Facetime-Kontakt 2 × 1,2 mm Phillips

    • Pour rattacher le câble Facetime au Logicboard, placez l’écran à la verticale sur le cadre. Connectez le contact.
    • Mettre l’affichage sur le côté du cadre.
    • Remettez maintenant le couvercle du contact Facetime dans l’iPhone 7 et fixez-le avec les deux vis Phillips.

    Étape Suivante pour réparer l’écran de l’iPhone 7 : Connexion de l’écran





      Affichage Accueil

    • Reconnectez les contacts du bouton Accueil et l’affichage à la carte mère.

    Étape Suivante pour réparer l’écran de l’iPhone 7 : Branchement du contact de la batterie





      1 × 2,4 mm Type Y 3 × 1,0 mm Type Y

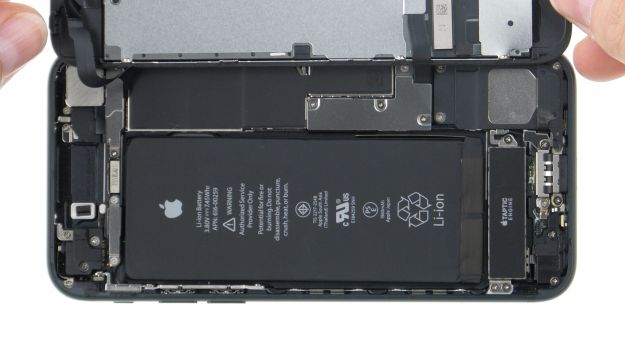

    • Reconnecter la batterie en fixant le contact de la batterie.
    • Put le couvercle de l’iPhone 7 et le fixer avec les quatre vis de type Y.

    Étape Suivante pour réparer l’écran de l’iPhone 7 : Joindre l’affichage





    • Mettre l’affichage sur le côté du cadre et le faire descendre sur l’iPhone.
    • Poussez l’écran vers le bouton « Sleep/Wake » afin que les onglets se mettent en place.
    • puis pressez l’ensemble de la afficher dans le cadre.

  • Nous ne pouvons pas garantir qu’il sera toujours étanche. Il faudrait recoller l’écran pour s’en assurer.
  • Étape Suivante pour réparer l’écran de l’iPhone 7 : Fixation des vis du boîtier





      2 × 3,3 mm Pentalobe

    • Vissez maintenant les deux dernières vis Pentalobe à gauche et à droite du connecteur Lightning.

    Étape Suivante pour réparer l’écran de l’iPhone 7 : Fixer l’heure




  • Si votre iPhone est déconnecté de la batterie, il remet automatiquement l’heure à « 1h00 du matin le 01.01.1970 ». Cela peut causer des problèmes de connexion aux réseaux cellulaires.
  • Pour résoudre ce problème, vous devez vous connecter à un réseau WLAN après la réparation. Avec une connexion Internet existante, le temps reviendra de lui-même. Si cela ne fonctionne pas, retirez la carte SIM et réinsérez-la. Sinon, il peut être utile d’activer et de désactiver à nouveau le mode de vol.
