Pour commencer la réparation de votre iPhone 7 Plus

Si vous êtes bloqué ou si vous avez des questions, vous pouvez poster un commentaire. Nous serons heureux de vous aider.

1ère étape pour réparer l’écran de l’iPhone 7 Plus : Éteindre votre appareil





  • Eteignez complètement votre iPhone pour éviter de l’endommager pendant la réparation. Éteignez complètement votre iPhone pour éviter de l’endommager pendant la réparation.
    Appuyez sur le bouton Sleep/Wake pendant environ trois secondes jusqu’à ce que le curseur marqué « power off » apparaisse.
  • Swipez le de gauche à droite. Votre iPhone va maintenant s’éteindre complètement, ce qui peut prendre une dizaine de secondes.

Étape Suivante pour réparer l’écran de l’iPhone 7 Plus : Retrait des vis de fixation du boîtier





    2 × 3,3 mm Pentalobe

  • Il vous faut un tournevis pentalobe (PL1) pour ouvrir l’iPhone 7 Plus.
  • Enlevez les deux vis à pentalobe au fond de l’enceinte. Elles sont à droite et à gauche du connecteur Lightning. Placez les vis dans la même section de votre pad magnétique.

Étape Suivante pour réparer l’écran de l’iPhone 7 Plus : Suppression de l’affichage





    Evitez de gratter l’arrière de l’iPhone 7 en le plaçant sur une surface douce et propre.
  • Pour soulever l’écran avant, vous avez besoin d’une ventouse, d’un plectre en plastique dur et d’un pistolet thermique. Si l’écran est très fissuré, commencez par le coller partout avec du ruban adhésif d’emballage.
  • L’écran est collé sur le cadre. Chauffez l’écran sur les bords à l’aide d’un pistolet thermique à environ 60°C.
  • Fixez la ventouse sur le bouton Accueil (si possible), ou à côté de celui-ci. Tout en soulevant l’écran avec la ventouse, insérez le pic en plastique dur entre le cadre en aluminium et l’écran et appuyez sur le cadre en aluminium. Comme l’écran est collé, vous devez faire glisser le pic tout autour de l’iPhone. N’insérez pas le pic trop loin du côté où se trouve le bouton Sleep/Wake, car cela pourrait endommager les câbles de l’écran : câbles souples.
  • Maintenant, utilisez le pic pour pousser l’écran vers le connecteur Lightning afin que les languettes sortent du cadre en aluminium.
  • Reposez l’écran sur le cadre en aluminium, afin de ne pas trop étirer les câbles flexibles.

  • Si nécessaire, chauffez les bords extérieurs de l’écran plusieurs fois. N’oubliez pas que les câbles flexibles de l’écran se trouvent sur le côté avec le bouton Sleep/Wake. L’écran est également engagé sur le bord de l’écouteur.


    • Étape Suivante pour réparer l’écran de l’iPhone 7 Plus : Débranchement de la batterie





      1 × 2,4 mm Type Y 3 × 1,1 mm Type Y Connecteur de batterie

  • Avant de commencer la réparation, déconnectez le contact de la batterie pour éviter les courts-circuits et éviter d’allumer accidentellement votre appareil pendant la réparation.


    • Démontez les trois vis de type Y à l’aide d’un tournevis de type Y (Y000) et soulevez la plaque de support. Mettez toutes les pièces dans la même boîte de votre pad magnétique.
    • Maintenant, retirez délicatement le connecteur de la batterie en insérant un spudger sous celle-ci. Si vous n’avez pas de spudger, vous pouvez aussi essayer d’utiliser votre ongle.

      Étape Suivante pour réparer l’écran de l’iPhone 7 Plus : Débranchement des connecteurs d’affichage





        Connecteur d’affichage Connecteur du bouton d’accueil >/li

        Utilisez le spudger pour déconnecter les câbles de l’écran et du bouton Accueil.

      Étape Suivante pour réparer l’écran de l’iPhone 7 Plus : Débranchement du connecteur FaceTime





        1 × 1,3 mm Type Y 2 × 1,0 mm Type Y Connecteur Facetime

        Enlevez les trois vis de type Y à l’aide d’un tournevis de type Y (Y000) et soulevez le couvercle. Mettez toutes les pièces dans la même boîte de votre pad magnétique.
      • En utilisant un spudger, déconnectez soigneusement le connecteur FaceTime de la carte de circuit imprimé.
      • Maintenant vous pouvez enlever l’écran jusqu’au bout.

      Étape Suivante pour réparer l’écran de l’iPhone 7 Plus : Retrait de l’écouteur





        1 × 2,7 mm Phillips-Schraube 2 × 1,7 mm Phillips-Schraube 2 × 2,1 mm Phillips-Schraube

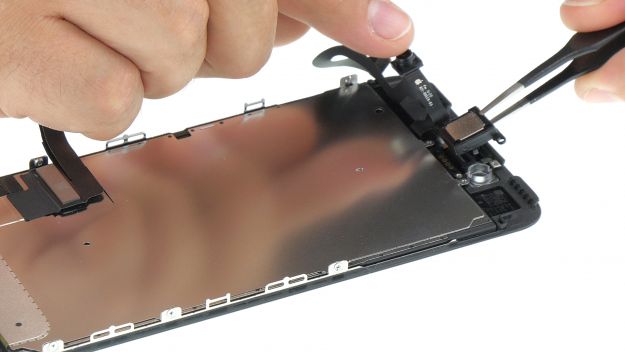

        L’écouteur se trouve au dos de l’unité d’affichage. Retirez les cinq vis Phillips du support placé sur l’écouteur. Placez toutes les pièces dans la même boîte de votre bloc magnétique.
      • Notez que les vis ont des longueurs différentes. Les mélanger pourrait endommager l’écran lors du montage.
      • L’écouteur est sous le câble flexible de la caméra frontale. Pliez légèrement le câble sur le côté pour pouvoir retirer l’écouteur.

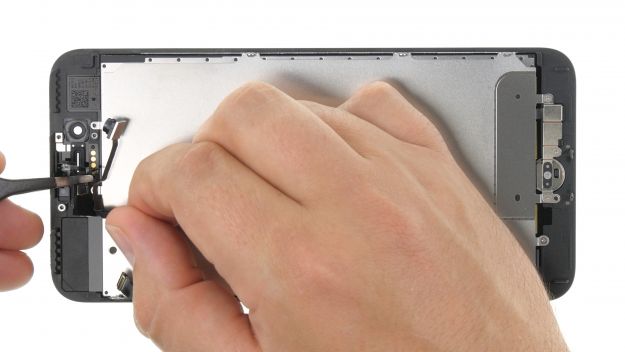

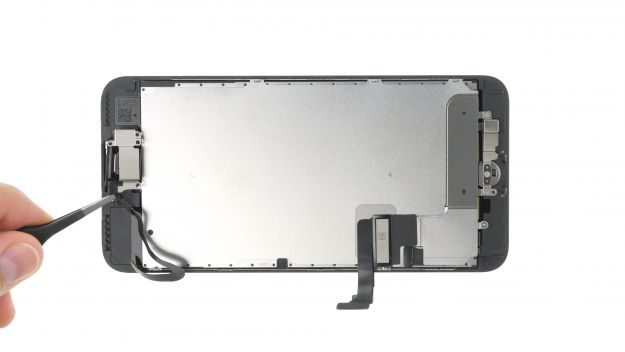

      Étape Suivante pour réparer l’écran de l’iPhone 7 Plus : Suppression du câble FaceTime




      Retirez le jeu de câbles. Suivez ces deux étapes :

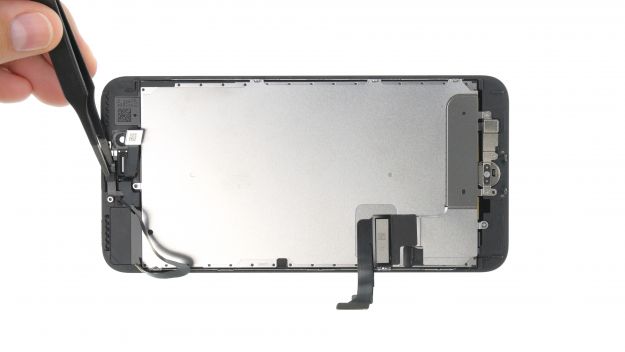

      • Enlevez d’abord les capteurs en les soulevant avec précaution.
      • Insérez maintenant le spudger ou la spatule sous le câble flexible à l’endroit où se trouve le microphone d’ambiance. Il est fermement collé à cet endroit.
      • Maintenant vous pouvez retirer le jeu de câbles.
    • Utilisez le pistolet thermique pour ramollir la colle sur le câble FaceTime.

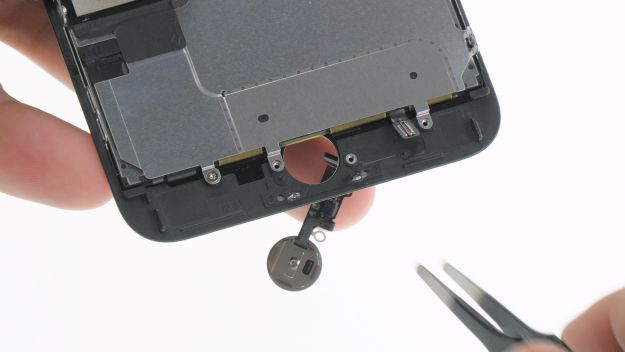

      • Étape Suivante pour réparer l’écran de l’iPhone 7 Plus : Suppression du bouton « Home





        3 × 1,2 mm Y-Type-Schraube 1 × 1,1 mm Y-Type-Schraube

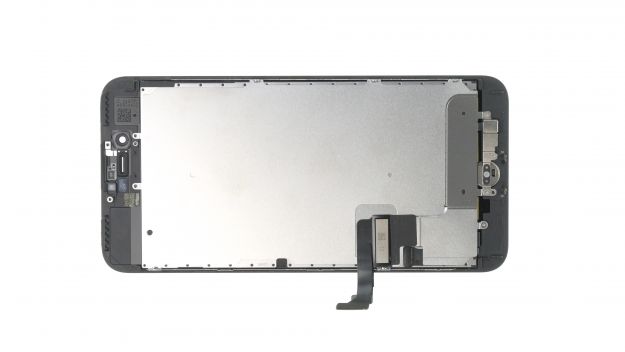

      • Enlevez les quatre vis en Y. Retirez maintenant la plaque de support. Mettez tout dans la même boîte de votre bloc magnétique.

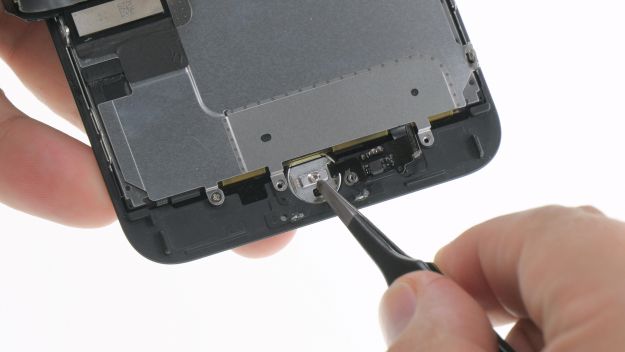

      • Utilisez le spudger pour déconnecter avec précaution le câble du bouton Home. Si nécessaire, appuyez-le contre l’écran, car le connecteur n’est pas vissé.
      • Insérez avec précaution la pincette ESD sous le câble et faites-la glisser.
      • Le jeu de câbles est généralement collé fermement.
      • Si nécessaire, utilisez le pistolet thermique pour ramollir la colle.

      Étape Suivante pour réparer l’écran de l’iPhone 7 Plus : Retrait du panneau arrière





        5 × 1,1 mm Y-Type-Schraube 1 × 1,7 mm Phillips-Schraube

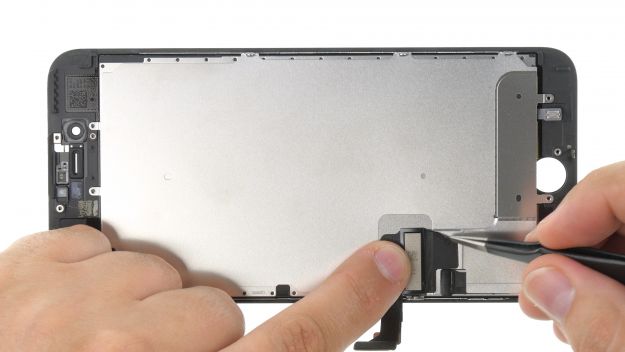

        Déconnectez l’autocollant du contact de l’écran du panneau métallique.

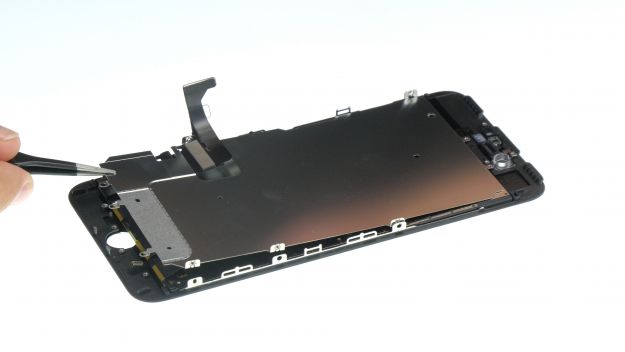

      • Enlevez maintenant les cinq vis en Y et la vis Phillips qui fixent le panneau métallique.

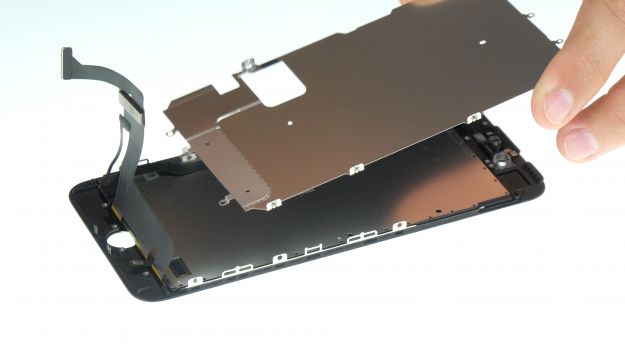

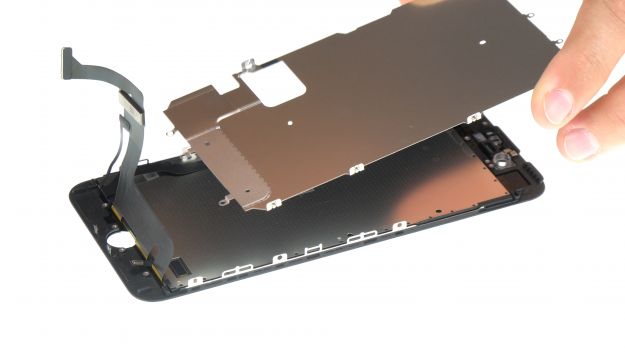

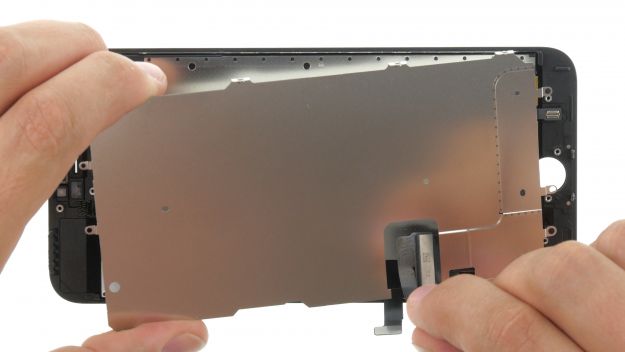

      • Enlevez le panneau métallique. Faites attention à ne pas endommager les connecteurs de l’écran.

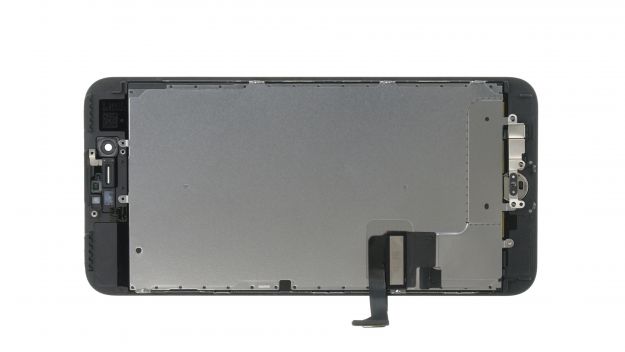

        Étape Suivante pour réparer l’écran de l’iPhone 7 Plus : Préparation de la nouvelle présentation





          Support de caméra avant Support de capteur Autocollant pour capteur Prox

          Tous les affichages disponibles n’ont pas les mêmes caractéristiques. Si nécessaire, vous devrez prendre certaines des parties suivantes de votre ancien écran avant d’installer le nouvel écran:

          • Support de caméra avant (légèrement collé en place)
          • Support du capteur (légèrement collé)
        • Décollez le film de protection du nouvel écran et retirez les joints.

        Les bons outils pour votre réparation

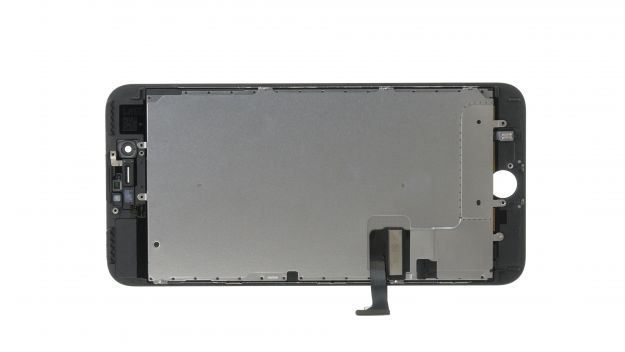

        Étape Suivante pour réparer l’écran de l’iPhone 7 Plus : Installation du panneau arrière





          5 × 1,1 mm Y-Type-Schraube 1 × 1,7 mm Phillips-Schraube

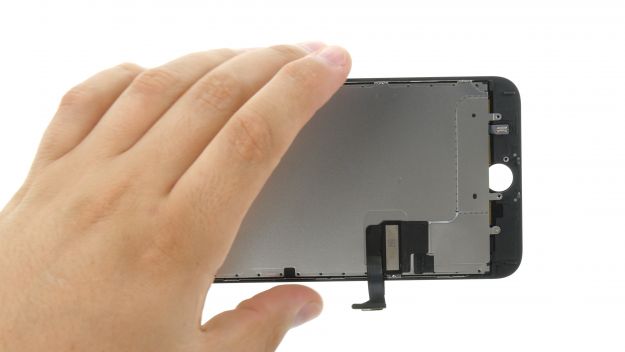

          Faites passer les câbles de connexion par l’ouverture du panneau arrière.
        • Maintenant, fixez le panneau arrière à l’aide des vis.

        • Utilisez l’autocollant pour fixer à nouveau le câble d’affichage.

        Étape Suivante pour réparer l’écran de l’iPhone 7 Plus : Installation du bouton « Home





          3 × 1,2 mm Y-Type-Schraube 1 × 1,1 mm Y-Type-Schraube

          Insérer la maison par l’ouverture avant de l’écran.
        • Presser le câble flexible sur l’écran et connecter le connecteur.

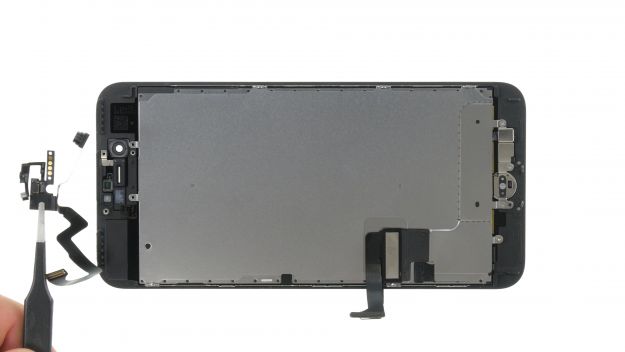

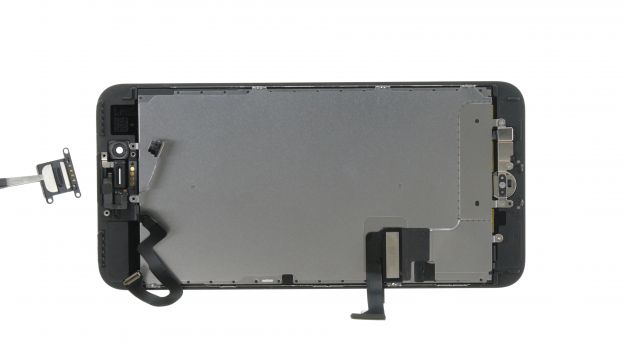

        Étape Suivante pour réparer l’écran de l’iPhone 7 Plus : Fixation du câble FaceTime

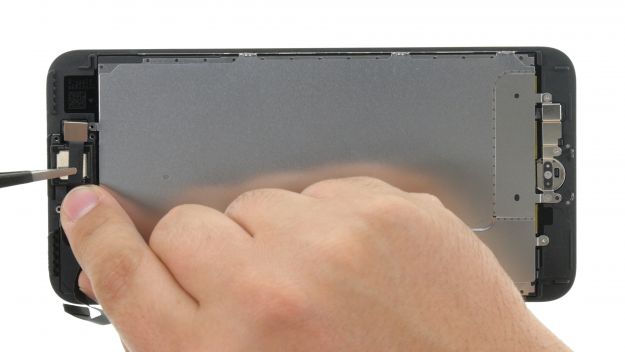

          Collez le câble FaceTime à son emplacement d’origine.
        • Insérez le microphone.
        • Placez ensuite les capteurs dans leur position d’origine.

      • Assurez-vous de positionner correctement le capteur de proximité, sinon il ne répondra pas correctement.

        • Étape Suivante pour réparer l’écran de l’iPhone 7 Plus : Installation de l’écouteur





          2 × 2,1 mm Phillips-Schraube 2 × 1,7 mm Phillips-Schraube 1 × 2,7 mm Phillips-Schraube

          Remettez l’écouteur à sa place sous le câble flexible et entre la caméra FaceTime et les capteurs. Puis remettez la plaque de support en place.
        • Maintenant, fixez la plaque de support à l’aide de cinq vis cruciformes. Assurez-vous que la caméra frontale est centrée sur l’avant de l’écran et ajustez-la si nécessaire.

      • Ne serrez jamais trop les vis, sinon elles perceraient la peinture de la face avant.

        • Étape Suivante pour réparer l’écran de l’iPhone 7 Plus : Fixer l’autocollant du cadre





        • Pour s’assurer que le nouveau cadre autocollant va vraiment coller, enlevez tous les résidus de l’ancienne colle et la saleté.
        • Enlevez le premier film de protection.
        • Positionnez-le soigneusement sur un côté et appuyez-le doucement.
        • Enlevez le deuxième morceau de film.

      • Veuillez noter l’orientation correcte du cadre autocollant. Les coins de l’autocollant sont différents et vous aideront.
      • Même si vous utilisez un nouvel autocollant de cadre, l’étanchéité de votre iPhones peut ne pas être à 100% ce qu’elle était avant!

      • Les photos montrent l’iPhone 8 Plus, mais la procédure est la même.

        • Étape Suivante pour réparer l’écran de l’iPhone 7 Plus : Connexion du câble FaceTime





          Connecteur Facetime 2 × 1,0 mm Type Y 1 × 1,3 mm Type Y

          Maintenir l’écran à la verticale sur le cadre et connecter le connecteur FaceTime à la carte logique.
        • Poser l’écran sur le bord droit du cadre.
        • Replacer la plaque de support du connecteur FaceTime dans l’iPhone et la fixer avec les trois vis Phillips.

        Étape Suivante pour réparer l’écran de l’iPhone 7 Plus : Connexion de l’écran





          Connecteur d’affichage Connecteur du bouton d’accueil >/li

        • Connecter le bouton « Home » et les câbles d’affichage à la carte logique.

        Étape Suivante pour réparer l’écran de l’iPhone 7 Plus : Connexion de la batterie





          Connecteur de batterie 3 × 1,1 mm Type Y 1 × 2,4 mm Type Y

          Reconnectez le câble de la batterie.
        • Replacez la plaque de support dans l’iPhone et fixez-la avec les quatre vis en Y.

        Étape Suivante pour réparer l’écran de l’iPhone 7 Plus : Joindre l’affichage





          Attacher l’écran sur le bord droit du cadre et le replier sur l’iPhone.
        • Faites glisser l’écran dans la direction du bouton de veille de manière à ce que les onglets s’enclenchent.
        • Appuyez ensuite sur l’écran sur tout le cadre pour le verrouiller.

      • Votre téléphone n’est plus protégé contre l’eau. Vous devez recoller l’écran pour rétablir la protection contre l’eau.

        • Étape Suivante pour réparer l’écran de l’iPhone 7 Plus : Fixation des vis du couvercle arrière





          2 × 3,3 mm Pentalobe

        • Vissez les deux vis à pentalobe à gauche et à droite du connecteur Lightning dans le boîtier.

        Étape Suivante pour réparer l’écran de l’iPhone 7 Plus : Fixer l’heure




      • Lorsque la batterie est retirée de l’appareil, l’horloge de l’iPhone se remet à 1h du matin le 1/1/1970. Vous pourriez avoir des difficultés à vous connecter au réseau cellulaire si l’heure n’est pas réglée.

        • Après une réparation, suivez les étapes suivantes:


        • Synchronisez votre iPhone avec iTunes ou connectez-vous à un réseau WiFi et attendez que l’heure soit réglée.
        • L’heure ne sera pas réglée automatiquement, sauf si vous activez cette fonction dans les paramètres.
        • Réglages &gt ; Général &gt ; Date &amp ; Heure &gt ; Régler automatiquement
        • Enlever le plateau SIM avec la carte SIM et le réinsérer.
        • Activer le mode avion sur l’appareil et ensuite désactiver le mode avion.
        • Réglages &gt ; Mode avion
