Pour commencer la réparation de votre iPhone 6s

Si vous êtes bloqué ou si vous avez des questions, vous pouvez poster un commentaire. Nous serons heureux de vous aider.

1ère étape pour réparer l’écran de l’iPhone 6s : Éteindre votre appareil





  • Eteignez complètement votre iPhone pour éviter de l’endommager pendant la réparation. Appuyez sur le bouton d’attente pendant environ trois secondes jusqu’à ce que le curseur apparaisse.
  • Essuyez-le de gauche à droite. Votre iPhone va maintenant s’éteindre complètement, ce qui peut prendre une dizaine de secondes.

Étape Suivante pour réparer l’écran de l’iPhone 6s : Retrait des vis de fixation du boîtier





  • Il vous faut un tournevis pentalobe pour ouvrir l’iPhone 6s.
  • Enlevez les deux vis à pentalobe au fond de l’enceinte. Elles sont situées à droite et à gauche du connecteur Lightning. Mettez les vis dans le même récipient.
    2 x 3,8 mm vis pentalobe

Étape Suivante pour réparer l’écran de l’iPhone 6s : Lever l’écran





  • Posez votre iPhone 6s sur une surface douce et propre pour éviter de rayer le dos.
  • Pour soulever le panneau avant, il faut une ventouse, un pic en plastique dur et un pistolet thermique. Si l’écran est gravement fissuré, recouvrez le tout avec du ruban adhésif d’emballage avant de continuer.
  • L’écran est légèrement collé sur le cadre. Utilisez un pistolet thermique pour chauffer les bords extérieurs de l’écran à environ 60°C (140°F).
  • Placez la ventouse sur le bouton Accueil (si possible) ou à côté de celui-ci. Tout en soulevant l’écran avec la ventouse, insérez le pic en plastique dur entre le cadre en aluminium et le cadre de l’écran et appuyez sur le cadre en aluminium. Utilisez également le pic en plastique dur pour soulever l’écran. Cela prend généralement plusieurs tentatives.
  • Dès que vous pouvez soulever l’écran de quelques millimètres, vous devez vous frayer un chemin avec précaution autour de l’écran jusqu’à ce qu’il soit desserré des deux côtés.
  • Si nécessaire, chauffez les bords extérieurs de l’écran plusieurs fois.

Étape Suivante pour réparer l’écran de l’iPhone 6s : Débrancher le contact de la batterie





  • Utilisez un tournevis Phillips pour retirer les vis Phillips du connecteur de la batterie. Ensuite, soulevez le couvercle. Mettez toutes les pièces dans le même récipient.
    1 x 2,2 mm vis Phillips
    1 x 2,9 mm vis Phillips

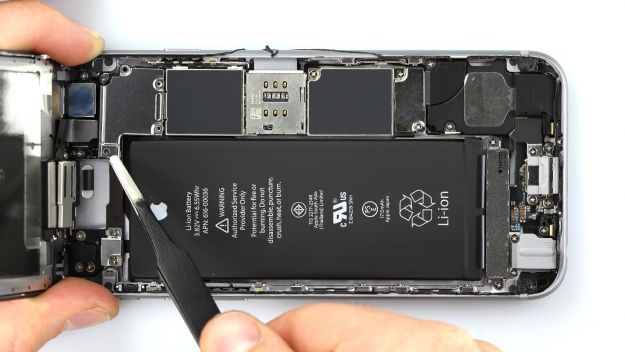

  • Soulevez maintenant avec précaution le connecteur de la batterie en insérant le spudger ESD légèrement sous le connecteur. Si vous n’avez pas de spudger, vous pouvez également essayer d’utiliser votre ongle.

Étape Suivante pour réparer l’écran de l’iPhone 6s : Débranchement des connecteurs

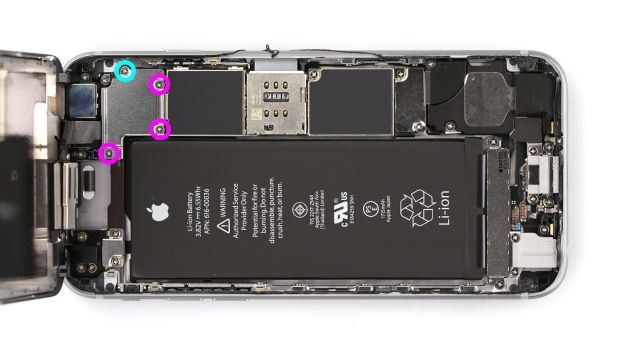

  • Enlevez d’abord les quatre vis Phillips de la couverture en argent. Mettez les vis dans le même récipient. Ensuite, soulevez le couvercle pour le retirer.
    3 x 1,3 mm vis Phillips
    1 x 2,9 mm vis Phillips

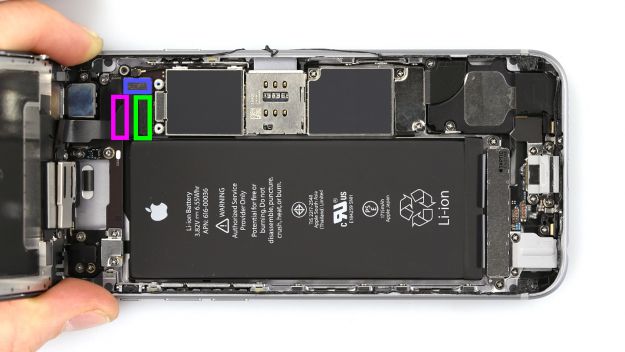

  • Déconnectez les trois connecteurs suivants qui se chevauchent dans l’ordre indiqué ci-dessous. Faites très attention. Placez avec précaution la pointe de l’ergot sous le contact et soulevez-le.
    Caméra/capteur/oreillette/ microphone d’ambiance à l’avant
    Touch ID cable
    Afficher
  • Tester le nouvel affichage.

    • Connecter provisoirement le nouvel ensemble d’affichage. Le câble de l’écran est un peu difficile à connecter.
    • Démarrez l’iPhone et vérifiez si l’écran LCD et l’écran tactile fonctionnent correctement. Assurez-vous que les connecteurs sont bien branchés. Si ce n’est pas le cas, l’écran restera noir ou des bandes apparaîtront sur celui-ci.
    • Si l’écran est légèrement jaune, voir la dernière étape de ce manuel.

Étape Suivante pour réparer l’écran de l’iPhone 6s : Retrait de l’écouteur

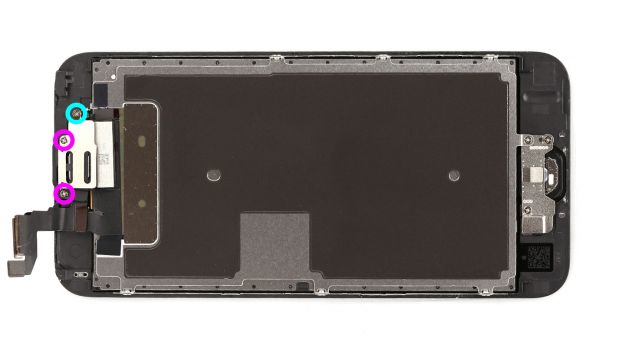

  • L’écouteur se trouve à l’arrière de l’unité d’affichage. Retirez les trois vis Phillips du couvercle de l’écouteur et mettez-les dans le même récipient. 2 x 2,2 mm vis Phillips
    1 x 1,8 mm vis Phillips
  • Enlevez maintenant le couvercle. Le couvercle est toujours fixé au dos de l’écran par une bande adhésive. Mettez-la avec les vis que vous avez retirées auparavant.
  • L’écouteur est sous le câble ruban de la caméra frontale. Pliez légèrement le câble sur le côté pour pouvoir retirer l’écouteur.

Étape Suivante pour réparer l’écran de l’iPhone 6s : Retrait de l’ensemble caméra/capteur avant

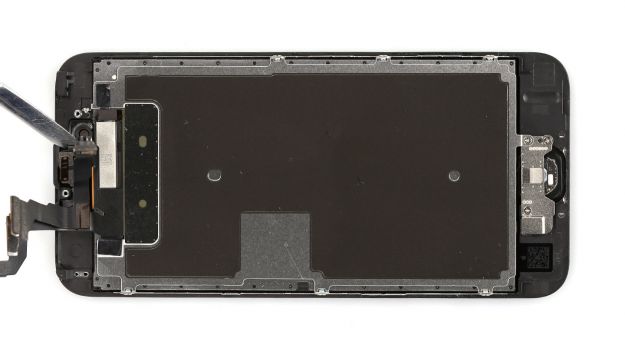

  • Enlever le câble en deux étapes : Retirez d’abord les capteurs en les soulevant avec précaution.

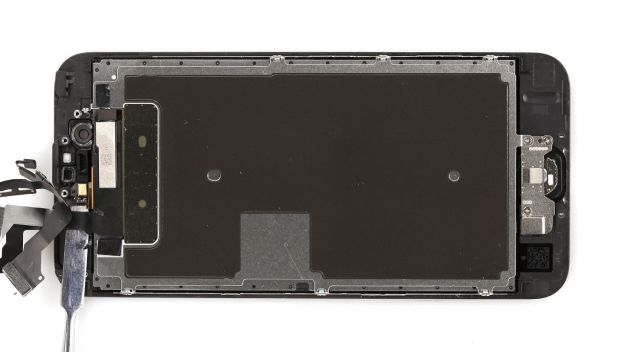

  • Insérez maintenant la spatule ou le spatule sous le câble ruban à l’endroit où se trouve le microphone d’ambiance. Il est légèrement collé à cet endroit.
  • Maintenant vous pouvez sortir le jeu de câbles.

Étape Suivante pour réparer l’écran de l’iPhone 6s : Retrait du panneau arrière

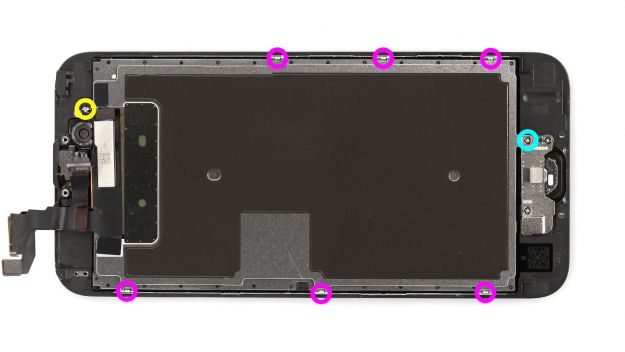

  • Enlevez maintenant les huit vis Phillips qui maintiennent le couvercle métallique en place (voir figure 1).
    1 x 1,8 mm vis Phillips
    1 x 1,2 mm vis Phillips (petite tête)
    6 x 1,2 mm vis Phillips

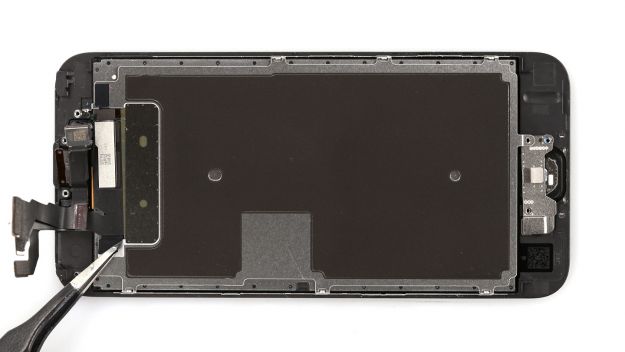

  • Enlevez maintenant les autocollants à gauche et à droite à l’extrémité supérieure du panneau arrière.

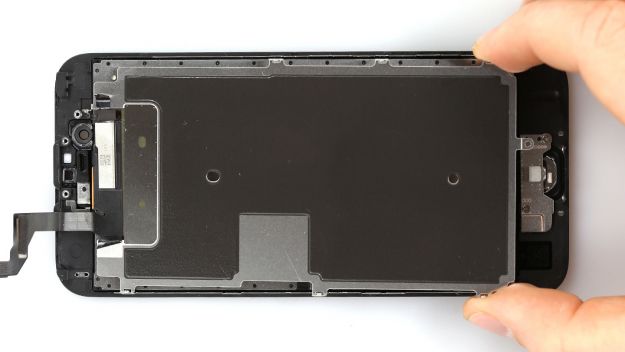

  • Enlever maintenant le panneau arrière (voir figure 3).

Étape Suivante pour réparer l’écran de l’iPhone 6s : Suppression du bouton « Home





  • Enlevez les deux vis Phillips. Maintenant, enlevez le couvercle en argent. Mettez tout dans le même conteneur.
    1 x 1,9 mm vis Phillips
    1 x 1,7 mm vis Phillips

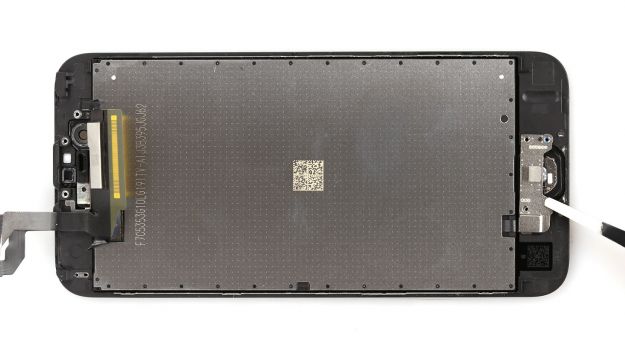

  • En utilisant le spudger, déconnectez soigneusement le contact du câble du bouton Home.

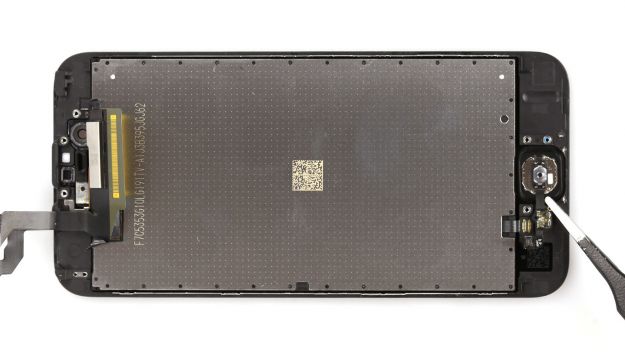

  • Insérez avec précaution l’extrémité plate du spudger sous le jeu de câbles, qui est généralement collé, pour le détacher.

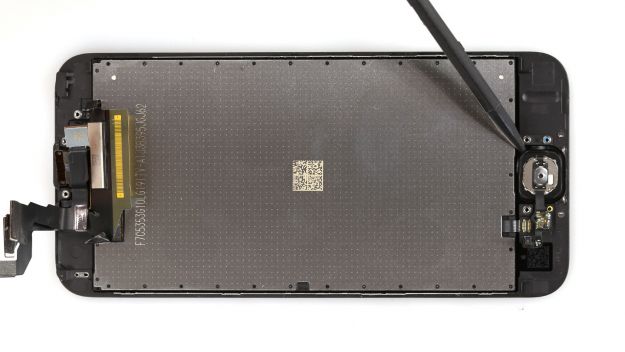

  • Le bouton « Home » est collé à l’écran de l’intérieur. Avec votre doigt, appuyez avec précaution sur le bouton de l’avant vers l’intérieur.
  • Une fois que le câble est détaché, vous pouvez le sortir.

Les bons outils pour votre réparation

Étape Suivante pour réparer l’écran de l’iPhone 6s : Préparation de la nouvelle présentation





  • Tous les affichages disponibles n’ont pas les mêmes caractéristiques. Si nécessaire, vous devrez prendre certaines des parties suivantes de votre ancien écran avant d’installer le nouvel écran:

    • Support de caméra avant (légèrement collé en place)
    • Support du capteur (légèrement collé)

Étape Suivante pour réparer l’écran de l’iPhone 6s : Installation du bouton « Home





  • Installez à nouveau le bouton « Home » et connectez les connecteurs.
  • Mettez le couvercle en argent et vissez-le en place.

  • 1 vis Phillips de 1,7 mm

Étape Suivante pour réparer l’écran de l’iPhone 6s : Fixation du panneau arrière





  • Maintenant, placez le panneau arrière argenté au dos du nouvel écran et vissez-le en place. Assurez-vous qu’une partie du câble 3D Touch est cachée sous le panneau arrière.

  • 1 vis Phillips de 1,2 mm (petite tête)
    6 x 1,2 mm vis Phillips
  • Maintenant, fixez les autocollants à gauche et à droite à l’extrémité supérieure du panneau arrière.

Étape Suivante pour réparer l’écran de l’iPhone 6s : Installation de l’ensemble caméra/capteur

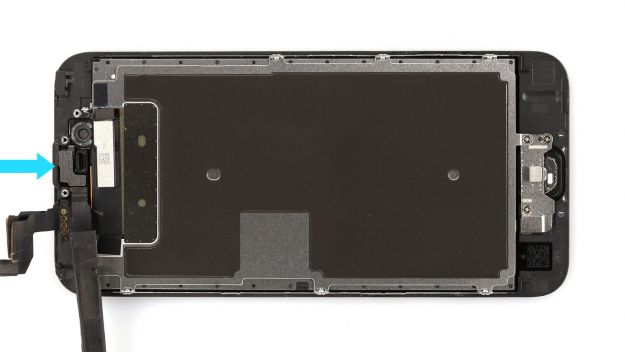

  • Premièrement, coller le microphone d’ambiance à sa position initiale.
  • Mettez ensuite chacun des capteurs dans la parenthèse correspondante.
  • Il est important de positionner correctement les capteurs car, sinon, le capteur de proximité ne sera pas pleinement fonctionnel.

Étape Suivante pour réparer l’écran de l’iPhone 6s : Installation de l’écouteur

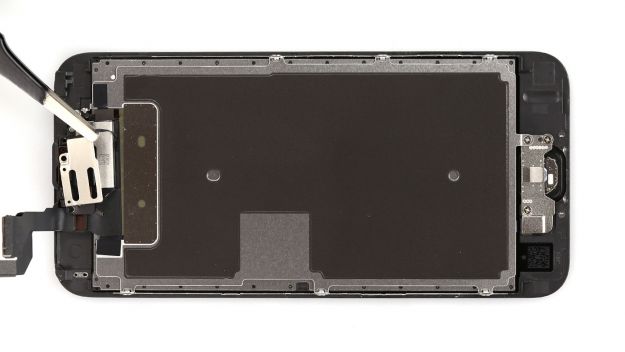

  • Retourner l’écouteur dans sa position initiale entre la caméra FaceTime et les capteurs. Puis remettez le couvercle en place. Remettez la bande adhésive dans sa position d’origine.
  • Maintenant, fixez les vis Phillips. Assurez-vous que la caméra frontale est centrée sur l’avant de l’écran. Déplacez-la légèrement si nécessaire.
    2 x 2,2 mm vis Phillips
    1 x 1,8 mm vis Phillips

  • Note que les vis ne sont pas de la même longueur. Si vous les mélangez, une vis va appuyer contre le verre d’affichage de l’intérieur et l’endommager.

    Étape Suivante pour réparer l’écran de l’iPhone 6s : Connexion de l’écran





    • Reconnectez les connecteurs. Le branchement du connecteur d’affichage nécessite généralement quelques essais. Faites très attention à ne pas plier le connecteur.
      Caméra frontale / capteur / écouteur / microphone d’ambiance
      Câble Touch ID
      Afficheur
    • Démarrez votre iPhone dès que les connecteurs sont solidement fixés. Vérifiez le fonctionnement de l’écran LCD, de l’écran tactile, du capteur de proximité, de la caméra frontale et de l’écouteur.
    • Si les connecteurs d’affichage ne sont pas correctement connectés, des bandes apparaîtront sur l’écran ou certaines parties de l’écran tactile ne fonctionneront pas.
    • Installez maintenant le couvercle et vissez-le en place.
      3 x 1,3 mm vis Phillips
      1 x 2,9 mm vis Phillips

    Étape Suivante pour réparer l’écran de l’iPhone 6s : Connexion de la batterie





    • Connectez le connecteur de la batterie.
    • Mettez le couvercle en argent et vissez-le en place.
      1 x 2,9 mm Phillips-Schraube
      1 x 2,2 mm Phillips-Schraube

    Étape Suivante pour réparer l’écran de l’iPhone 6s : Joindre l’affichage





    • Puis rabattez soigneusement l’écran. Veillez à ce que le bord de la partie supérieure de l’écran où se trouvent les câbles s’enclenche correctement. Poussez maintenant avec précaution l’écran vers le bouton Home jusqu’à ce qu’il soit correctement installé dans le cadre.

    Étape Suivante pour réparer l’écran de l’iPhone 6s : Fixation des vis du boîtier





    • Vissez maintenant les deux vis pentalobées au bas de l’enceinte.
      2 x 3,8 mm vis à pentalobe

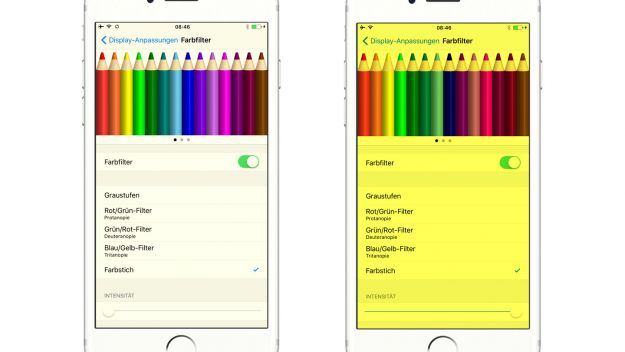

    Étape Suivante pour réparer l’écran de l’iPhone 6s : Facultatif : Corriger la température de couleur de l’écran




    Depuis l’iOS 10, la température de couleur de l’affichage peut être ajustée.


    • ouvrir « Réglages »&gt ; « Général »&gt ; « Accessibilité »&gt ; « Accommandes d’affichage »
    • sélectionner « Filtres de couleur »
    • activer « Filtres de couleur »
    • sélectionner le filtre « Teinte de couleur »
    • l’intensité de la couleur peut être ajustée avec un curseur
