Pour commencer la réparation de votre iPhone 6s Plus

Si vous êtes bloqué ou si vous avez des questions, vous pouvez poster un commentaire. Nous serons heureux de vous aider.

1ère étape pour réparer l’écran de l’iPhone 6s Plus : Éteindre votre appareil

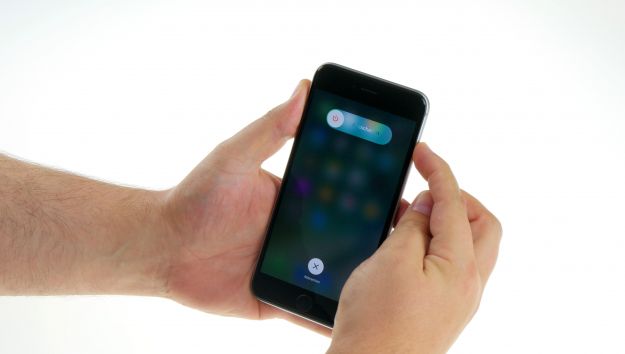

  • Eteignez complètement votre iPhone pour éviter de l’endommager pendant la réparation. Appuyez sur le bouton de veille pendant environ trois secondes jusqu’à ce que le Le curseur apparaît.
  • Effacez-le de gauche à droite. Votre iPhone va maintenant s’éteindre complètement, ce qui peut prendre une dizaine de secondes.

Étape Suivante pour réparer l’écran de l’iPhone 6s Plus : Retrait des vis de fixation du boîtier





  • Il vous faut un tournevis pentalobe pour ouvrir l’iPhone 6s Plus.

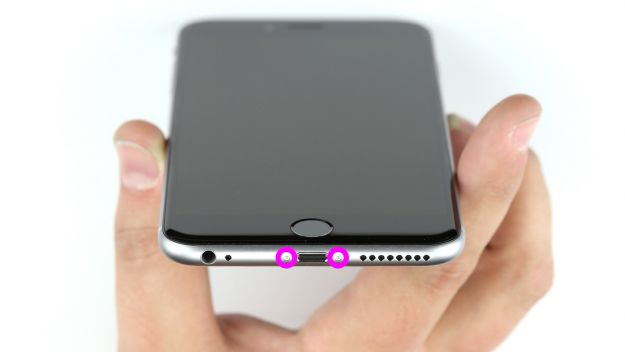

  • Enlevez les deux vis à pentalobe au fond de l’enceinte. Elles sont situées à droite et à gauche du connecteur Lightning. Mettez les vis dans le même récipient.
    2 x 3,3 mm vis pentalobe

Étape Suivante pour réparer l’écran de l’iPhone 6s Plus : Lever l’écran





  • Posez votre iPhone 6s Plus sur une surface douce et propre pour éviter de rayer le dos.
  • Pour soulever l’écran, il faut une ventouse, un pic en plastique dur et un pistolet thermique. Si l’écran est gravement fissuré, couvrez-le entièrement avec du ruban d’emballage avant de continuer.
  • Portée>Risque de blessure par bris de verre.

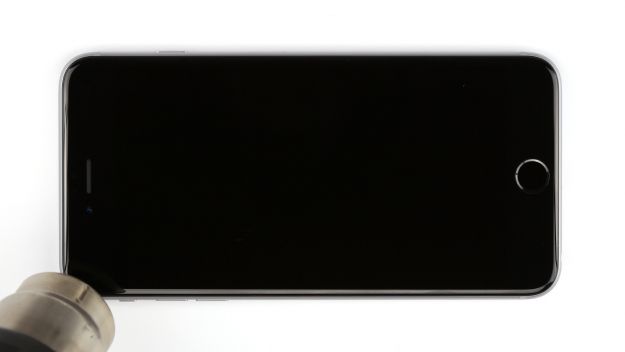

  • L’écran est légèrement collé sur le cadre. Utilisez un pistolet thermique pour chauffer les bords de l’écran à environ 60 °C (140 °F).

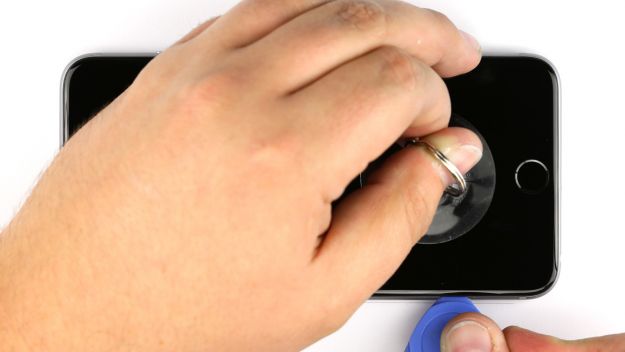

  • Placez la ventouse sur le bouton Accueil si possible (sinon, mettez-la à côté du bouton). Tout en soulevant l’écran avec la ventouse, utilisez le pic en plastique dur pour appuyer sur le cadre en aluminium. En même temps, insérez le pic en plastique dur entre le cadre en aluminium et l’écran. Cela prend généralement plusieurs tentatives.
  • Une fois qu’un petit espace s’est ouvert entre ces deux parties, vous pouvez l’ouvrir davantage en tournant légèrement le pic.
  • Dès que vous pouvez soulever l’écran de quelques millimètres, vous devez vous frayer un chemin à l’extérieur jusqu’à ce qu’il soit desserré des deux côtés.
  • Si nécessaire, chauffer les bords extérieurs de l’écran plusieurs fois.

Étape Suivante pour réparer l’écran de l’iPhone 6s Plus : Débrancher le contact de la batterie

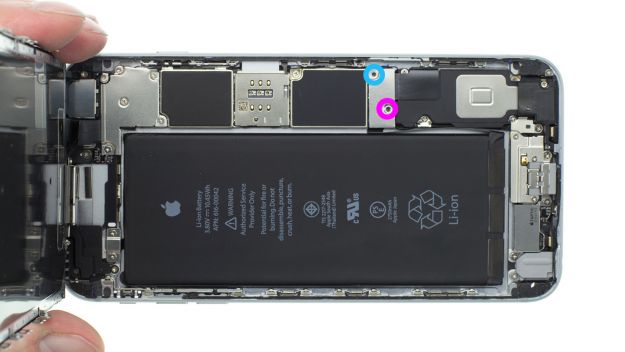

  • Premièrement, retirez les deux vis Phillips et enlevez le couvercle en argent.
    1 x 2,0 mm vis Phillips
    1 x 2,9 mm vis Phillips

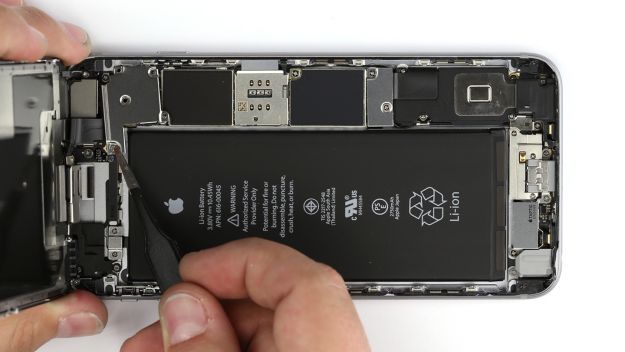

  • Maintenant, utilisez le spudger pour déconnecter avec précaution le connecteur inférieur du contact de la batterie, de l’antenne et du connecteur de l’éclair.

Étape Suivante pour réparer l’écran de l’iPhone 6s Plus : Débranchement des connecteurs

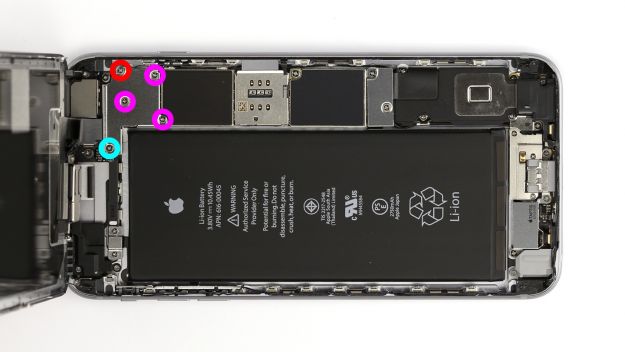

  • Enlevez d’abord les cinq vis Phillips de la couverture en argent. Mettez les vis dans le même récipient. Ensuite, soulevez le couvercle pour le retirer.
    1 x 2,6 mm vis Phillips
    3 x 1,2 mm vis Phillips
    1 x 1,6 mm vis Phillips
  • Déconnectez les trois connecteurs suivants qui se chevauchent dans l’ordre indiqué ci-dessous. Soyez très prudent. Placez le bout pointu du spudger très légèrement sous chaque contact et soulevez-le.
    Câble d’identification des contacts
    Caméra frontale / capteur / écouteur / microphone d’ambiance
    Afficheur
  • Tester le nouvel affichage.

    • Connecter provisoirement le nouvel ensemble d’affichage. Le connecteur LCD est un peu délicat à connecter.
    • Démarrez l’iPhone et vérifiez si l’écran LCD et l’écran tactile fonctionnent correctement. Assurez-vous que les connecteurs sont bien branchés. Si ce n’est pas le cas, l’écran restera noir ou des bandes apparaîtront sur celui-ci.
    • Si l’écran est légèrement jaune, voir la dernière étape de ce manuel.

Étape Suivante pour réparer l’écran de l’iPhone 6s Plus : Retrait de l’écouteur

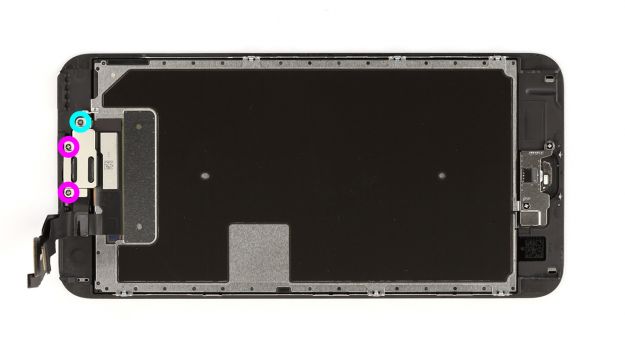

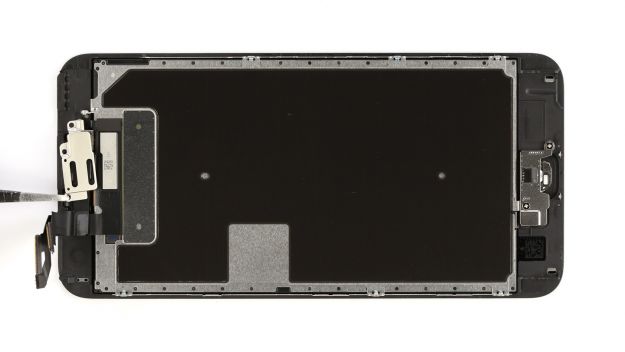

    L’écouteur se trouve au dos de l’unité d’affichage. Retirez les trois vis Phillips du couvercle de l’écouteur et mettez-les dans le même récipient. 2 x 2,7 mm vis Phillips
    1 x 1,4 mm vis Phillips
  • Enlevez le couvercle et mettez-le en place avec les vis que vous avez retirées auparavant.

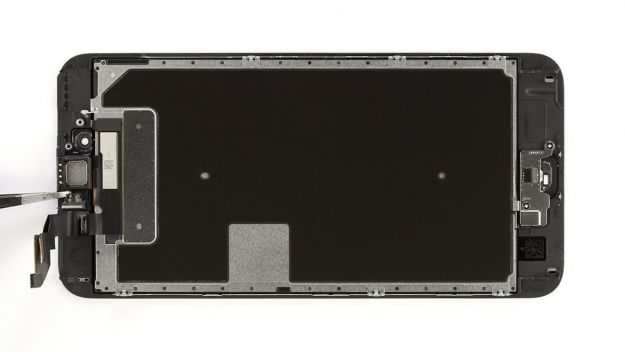

  • L’écouteur est sous le câble ruban de la caméra frontale. Pliez légèrement le câble sur le côté pour pouvoir retirer l’écouteur.

Étape Suivante pour réparer l’écran de l’iPhone 6s Plus : Retrait de l’ensemble caméra/capteur avant

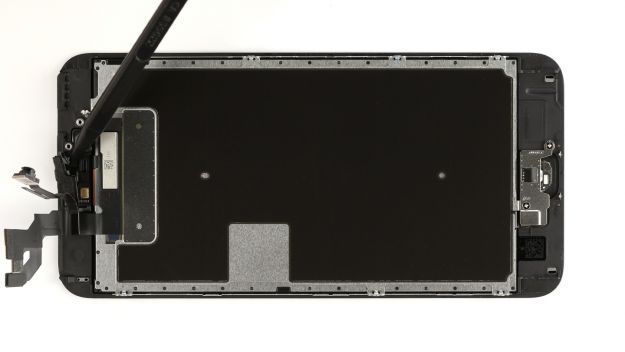

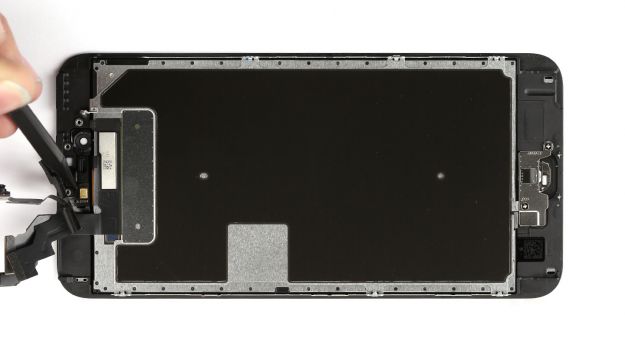

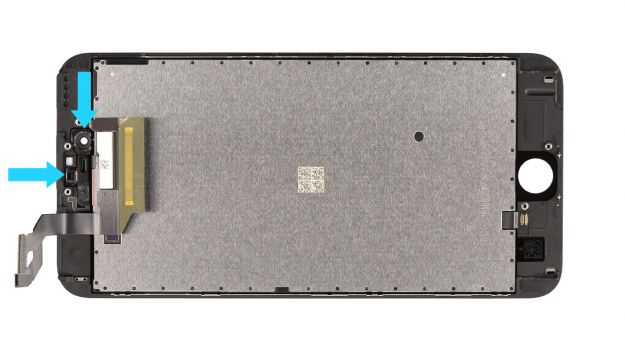

  • Vous devez retirer le jeu de câbles en deux étapes. D’abord, soulevez soigneusement les capteurs.
  • Insérez ensuite le spudger sous le câble ruban à l’endroit où se trouve le microphone d’ambiance. Le câble ruban est légèrement collé à cet endroit.
  • Maintenant vous pouvez sortir le jeu de câbles.

Étape Suivante pour réparer l’écran de l’iPhone 6s Plus : Suppression du bouton « Home

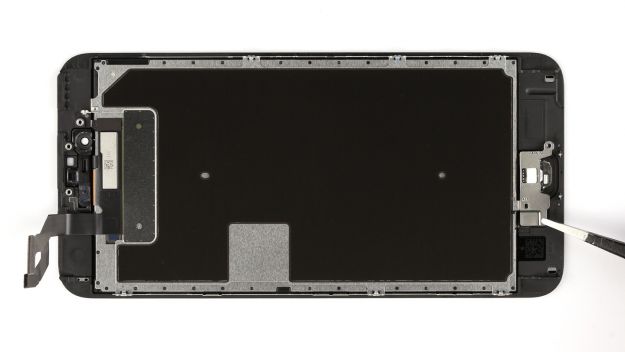

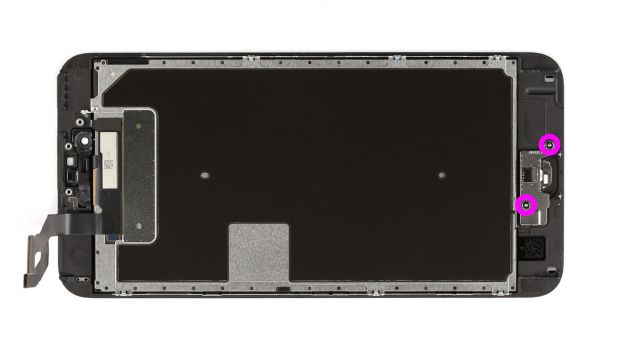

  • Enlevez les deux vis cruciformes de même taille. Maintenant, enlevez le couvercle en argent. Mettez tout dans le même conteneur.
    2 x 1,8 mm vis Phillips

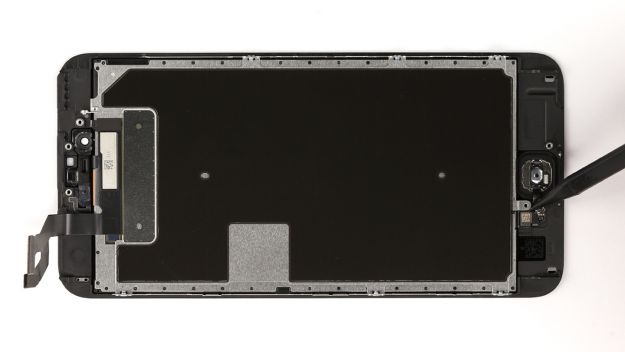

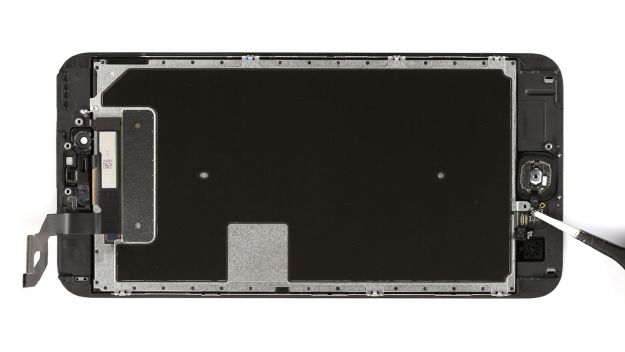

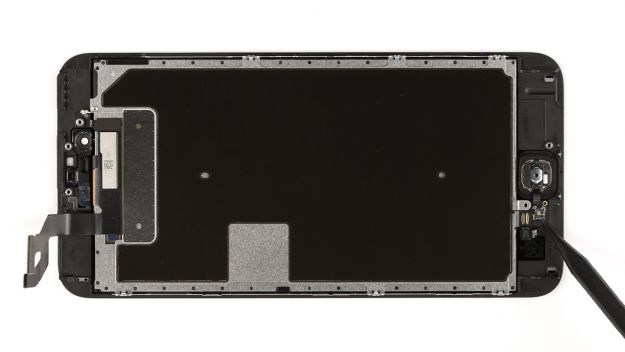

  • En utilisant le spudger, déconnectez soigneusement le contact du câble du bouton Home.

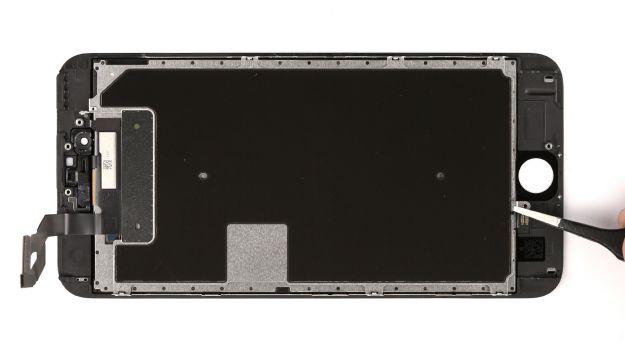

  • Insérez avec précaution l’extrémité plate du spudger sous le jeu de câbles, qui est généralement collé, pour le détacher.
  • Le bouton « Home » est collé à l’écran de l’intérieur. Avec votre doigt, appuyez avec précaution sur le bouton de l’avant vers l’intérieur.
  • Une fois que le câble est détaché, vous pouvez le sortir.

Étape Suivante pour réparer l’écran de l’iPhone 6s Plus : Retrait du panneau arrière

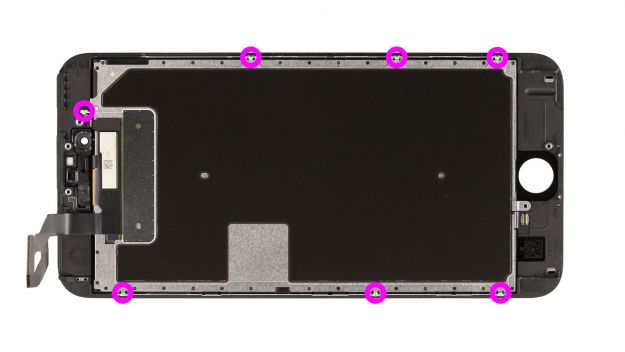

  • Enlever les sept vis Phillips qui maintiennent le couvercle métallique en place.
    7 x 1,4 mm vis Phillips
  • Enlever maintenant le panneau arrière.

Les bons outils pour votre réparation

Étape Suivante pour réparer l’écran de l’iPhone 6s Plus : Préparation de la nouvelle présentation





  • Tous les affichages disponibles n’ont pas les mêmes caractéristiques. Si nécessaire, vous devrez reprendre certaines des parties suivantes de votre ancien écran avant d’installer le nouvel écran :

    • Support de caméra avant (légèrement collé en place)
    • Support du capteur (légèrement collé)

  • Si le dos du nouvel écran est recouvert d’un film protecteur, enlevez-le.
  • Étape Suivante pour réparer l’écran de l’iPhone 6s Plus : Fixation du panneau arrière





    • Posez le panneau arrière argenté au dos du nouvel écran et vissez-le en place.

    • S’assurer qu’une partie du câble 3D Touch est bien cachée sous le panneau arrière. (Marqué avec une flèche.)

    Étape Suivante pour réparer l’écran de l’iPhone 6s Plus : Installation du bouton « Home





    • Installez à nouveau le bouton Accueil et connectez le connecteur.
    • Mettez le couvercle en argent et vissez-le en place.

    Étape Suivante pour réparer l’écran de l’iPhone 6s Plus : Installation de l’ensemble caméra/capteur

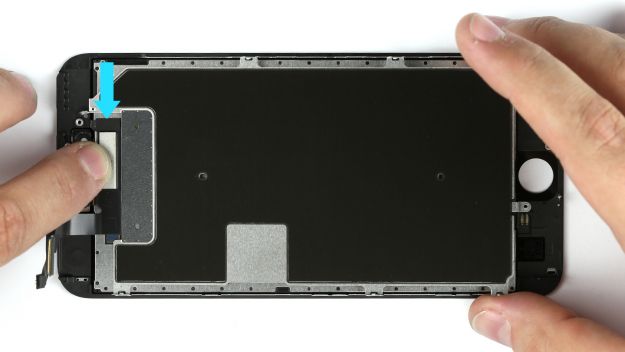

    • Collez d’abord le microphone d’ambiance à sa position initiale.
    • Sécurisez ensuite chacun des capteurs dans le support correspondant.
    • Il est important de positionner correctement les capteurs car, sinon, le capteur de proximité ne sera pas pleinement fonctionnel.

    Étape Suivante pour réparer l’écran de l’iPhone 6s Plus : Installation de l’écouteur





    • Retourner l’écouteur dans sa position initiale entre la caméra FaceTime et les capteurs. Puis remettez le couvercle en place.
    • Maintenant, fixez les vis Phillips. Assurez-vous que la caméra frontale est centrée sur l’avant de l’écran. Déplacez-la légèrement si nécessaire.
      2 x 2,7 mm vis Phillips
      1 x 1,4 mm vis Phillips

  • Note que les vis ne sont pas de la même longueur. Si vous les mélangez, une vis va appuyer contre le verre d’affichage de l’intérieur et l’endommager.

    Étape Suivante pour réparer l’écran de l’iPhone 6s Plus : Connexion de l’écran




  • Sur la photo, la batterie est déjà connectée par erreur. Ne branchez pas la batterie avant que l’écran ne soit connecté.

    • Reconnectez les connecteurs. Le branchement du connecteur de l’écran prend parfois plusieurs essais. Faites très attention à ne pas plier le connecteur.
      Câble d’identification tactile
      Caméra frontale / capteur / écouteur / microphone d’ambiance
      Afficher
    • Démarrez votre iPhone dès que les connecteurs sont solidement fixés. Vérifiez le fonctionnement de l’écran LCD, de l’écran tactile, du capteur de proximité, de la caméra frontale et de l’écouteur.
    • Si les connecteurs d’affichage ne sont pas correctement connectés, des bandes apparaîtront sur l’écran ou certaines parties de l’écran tactile ne fonctionneront pas.
    • Installez le couvercle et vissez-le en place.
      1 x 2,6 mm vis Phillips
      3 x 1,2 mm vis Phillips
      1 x 1,6 mm vis Phillips

    Étape Suivante pour réparer l’écran de l’iPhone 6s Plus : Raccordement des câbles





    • Reconnectez l’antenne, le connecteur Lightning, la batterie et la carte logique.
    • Réinstallez ensuite la couverture argentée.
    • Vissez le couvercle sur la carte logique.
      1 x 2,0 mm vis Phillips
      1 x 2,9 mm vis Phillips

    Étape Suivante pour réparer l’écran de l’iPhone 6s Plus : Joindre l’affichage

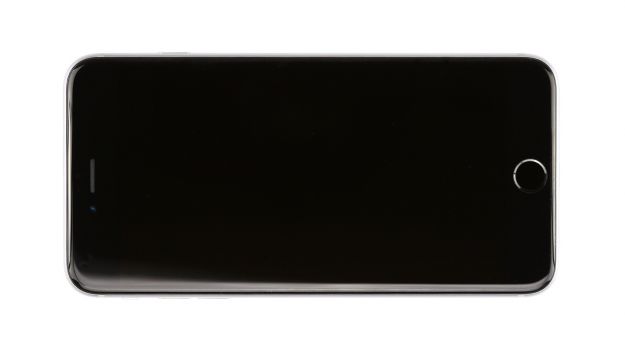

    • Puis rabattez soigneusement l’écran. L’écran doit s’enclencher correctement au niveau du bord supérieur où se trouvent les câbles de connexion.
    • Appuyez prudemment sur l’écran vers le bouton Home jusqu’à ce qu’il soit entièrement dans le cadre. L’écran doit être au ras du cadre.

    Étape Suivante pour réparer l’écran de l’iPhone 6s Plus : Fixation des vis du boîtier





    • Vissez maintenant les deux vis pentalobées au bas de l’enceinte.
      2 x 3,3 mm vis à pentalobe

    Étape Suivante pour réparer l’écran de l’iPhone 6s Plus : Facultatif : Corriger la température de couleur de l’écran

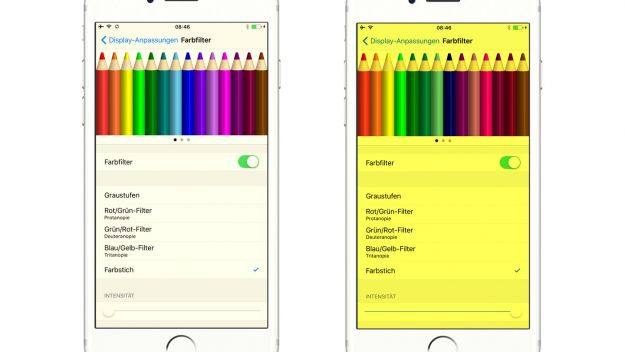

    Depuis l’iOS 10, la température de couleur de l’affichage peut être ajustée.


    • ouvrir « Réglages »&gt ; « Général »&gt ; « Accessibilité »&gt ; « Accommandes d’affichage »
    • sélectionner « Filtres de couleur »
    • activer « Filtres de couleur »
    • sélectionner le filtre « Teinte de couleur »
    • l’intensité de la couleur peut être ajustée avec un curseur
