Pour commencer la réparation de votre iPhone 6 Plus

Si vous êtes bloqué ou si vous avez des questions, vous pouvez poster un commentaire. Nous serons heureux de vous aider.

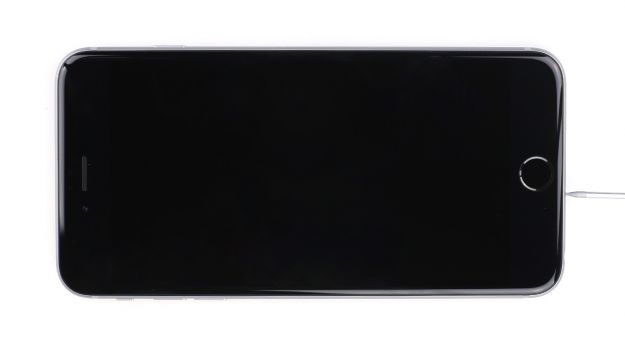

1ère étape pour réparer l’écran de l’iPhone 6 Plus : Éteindre votre appareil

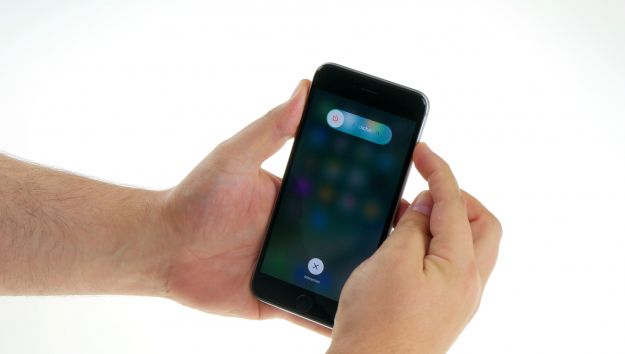

  • Eteignez complètement votre iPhone pour éviter de l’endommager pendant la réparation. Appuyez sur le bouton de veille pendant environ trois secondes jusqu’à ce que le Le curseur apparaît.
  • Effacez-le de gauche à droite. Votre iPhone va maintenant s’éteindre complètement, ce qui peut prendre une dizaine de secondes.

Étape Suivante pour réparer l’écran de l’iPhone 6 Plus : Retrait des vis de fixation du boîtier





  • Il vous faut un tournevis pentalobe pour ouvrir l’iPhone 6 Plus.

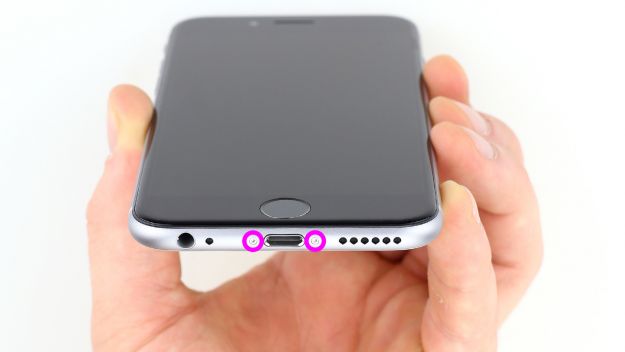

  • Enlevez les deux vis à pentalobe au fond de l’enceinte. Elles sont situées à droite et à gauche du connecteur Lightning. Mettez les vis dans le même récipient.
    2 x 3,8 mm vis pentalobe

Étape Suivante pour réparer l’écran de l’iPhone 6 Plus : Lever l’écran





  • Posez votre iPhone 6 Plus sur une surface douce et propre pour éviter de rayer le dos.
  • Pour soulever le panneau avant, il faut une ventouse et un pic en plastique dur. Si l’écran est gravement fissuré, recouvrez le tout avec du ruban adhésif d’emballage avant de continuer.

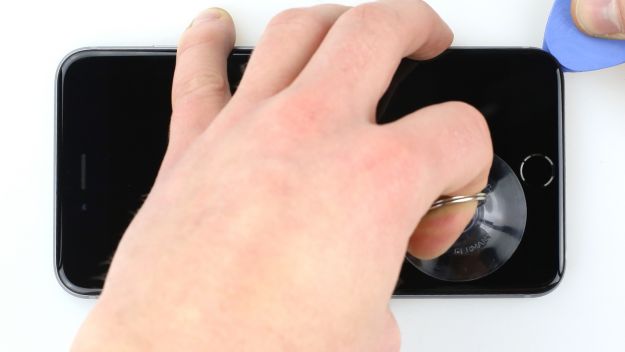

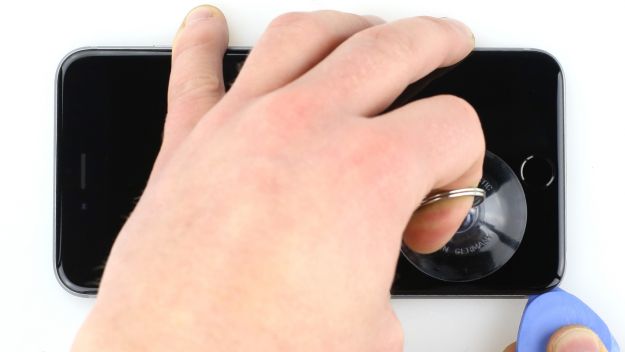

  • Placez la ventouse sur le bouton Accueil (si possible) ou à côté de celui-ci (voir figure 1). Tout en soulevant l’écran avec la ventouse, insérez le pic en plastique dur entre le cadre en aluminium et le cadre de l’écran et appuyez sur le cadre en aluminium. Utilisez également le pic en plastique dur pour soulever l’écran (voir figure 2). Cela prend généralement plusieurs tentatives.
  • Dès que vous pouvez soulever l’écran de quelques millimètres, vous devez vous frayer un chemin avec précaution vers l’extérieur jusqu’à ce qu’il soit desserré des deux côtés (voir figure 3).

Étape Suivante pour réparer l’écran de l’iPhone 6 Plus : Débrancher le connecteur de la batterie





  • Utilisez un tournevis Phillips pour retirer les vis Phillips du connecteur de la batterie (voir figure 1). Ensuite, soulevez le couvercle (voir figure 2). Mettez toutes les pièces dans le même récipient.
    1 x 3,2 mm vis Phillips
    1 x 2,3 mm vis Phillips

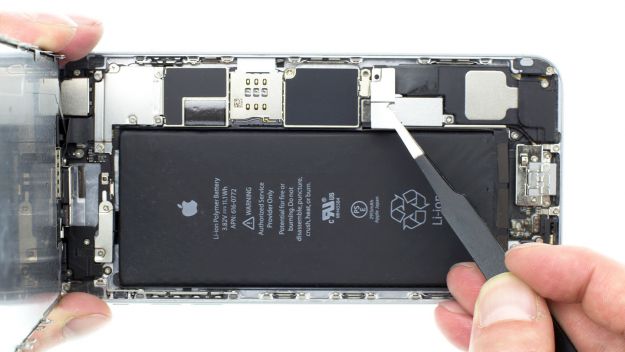

  • Soulevez maintenant avec précaution le connecteur de la batterie en insérant le bout pointu du spudger ESD légèrement sous le connecteur (voir figure 3). Si vous n’avez pas de spudger, vous pouvez également essayer d’utiliser votre ongle.

Étape Suivante pour réparer l’écran de l’iPhone 6 Plus : Débranchement des connecteurs

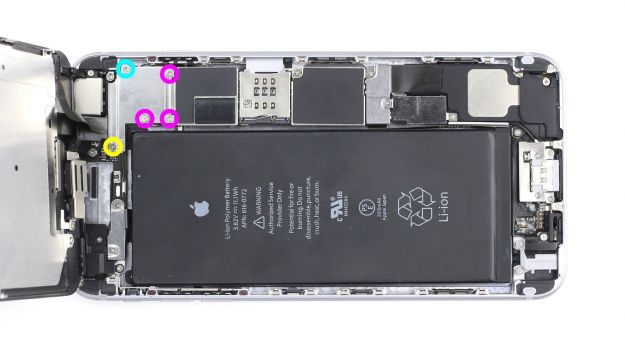

  • Enlevez d’abord les cinq vis Phillips de la couverture argentée (voir figure 1). Mettez les vis dans le même récipient. Ensuite, soulevez le couvercle pour le retirer.
    1 x 1,6 mm vis Phillips
    3 x 1,2 mm vis Phillips
    1 x 2,9 mm vis Phillips

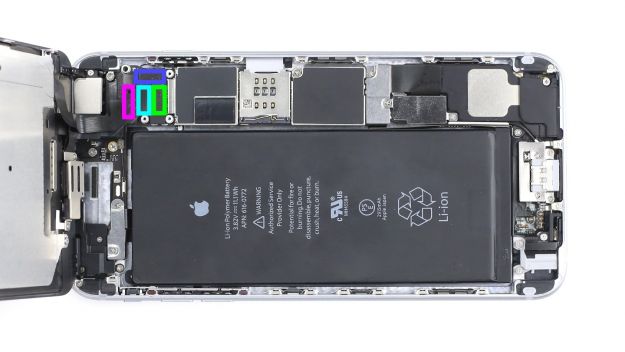

  • Déconnectez les quatre connecteurs suivants qui se chevauchent (voir figure 2) dans l’ordre indiqué ci-dessous. Soyez très prudent. Placez le bout pointu de la barrette très légèrement sous le contact et soulevez-le.
    Caméra frontale / capteur / oreillette / microphone d’ambiance
    Câble Touch ID
    LCD
    Écran tactile
  • Tester le nouvel affichage.

    • Connecter provisoirement le nouvel ensemble d’affichage. Le connecteur LCD est un peu délicat à connecter.
    • Démarrez l’iPhone et vérifiez si l’écran LCD et l’écran tactile fonctionnent correctement. Assurez-vous que les connecteurs sont bien branchés. Si ce n’est pas le cas, l’écran restera noir ou des bandes apparaîtront sur celui-ci.
    • Si l’écran est légèrement jaune, voir la dernière étape de ce manuel.

Étape Suivante pour réparer l’écran de l’iPhone 6 Plus : Retrait de l’écouteur

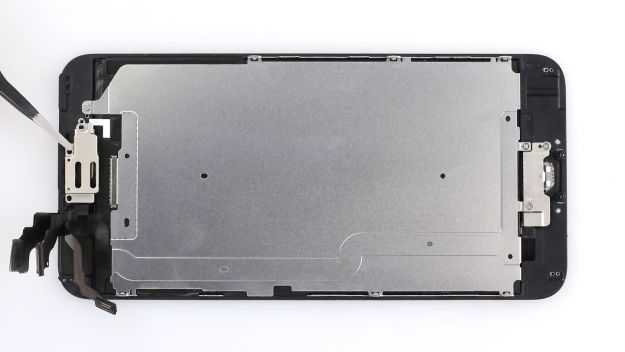

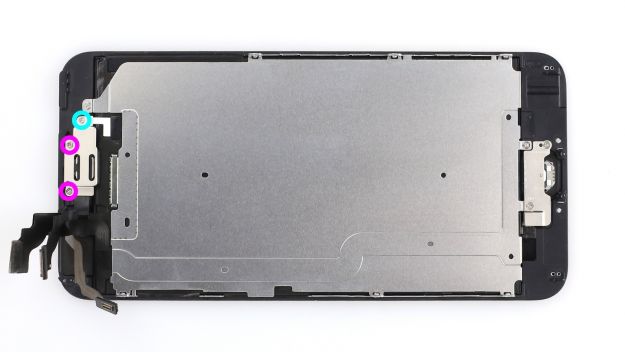

  • L’écouteur se trouve à l’arrière de l’unité d’affichage. Retirez les trois vis Phillips du couvercle de l’écouteur (voir figure 1) et mettez-les dans le même récipient. 2 x 2,2 mm vis Phillips
    1 x 1,3 mm vis Phillips
  • Enlevez maintenant le couvercle. Mettez-le dans le conteneur avec les vis que vous avez retirées au préalable (voir figure 2).
  • L’écouteur est sous le câble ruban de la caméra frontale. Pliez légèrement le câble sur le côté pour pouvoir retirer l’écouteur (voir figure 3).

Étape Suivante pour réparer l’écran de l’iPhone 6 Plus : Retrait de la caméra/capteur frontal

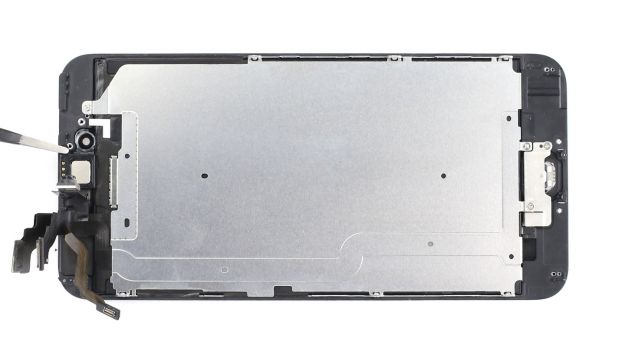

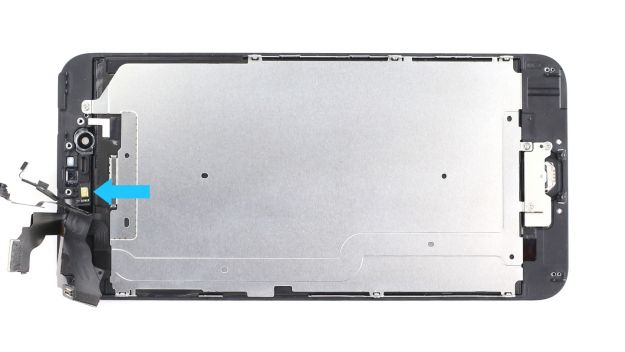

  • Enlever le câble en deux étapes : Tout d’abord, retirez les capteurs en insérant le spudger sous le jeu de câbles mais au-dessus du petit microphone d’ambiance doré et en soulevant les capteurs (voir figure 1).
  • Insérez maintenant le spudger sous le câble ruban à l’endroit où se trouve le microphone d’ambiance (voir figure 3). Il est légèrement collé à cet endroit.
  • Vous pouvez maintenant soulever le jeu de câbles pour l’enlever (voir figure 3).

Étape Suivante pour réparer l’écran de l’iPhone 6 Plus : Suppression du bouton « Home

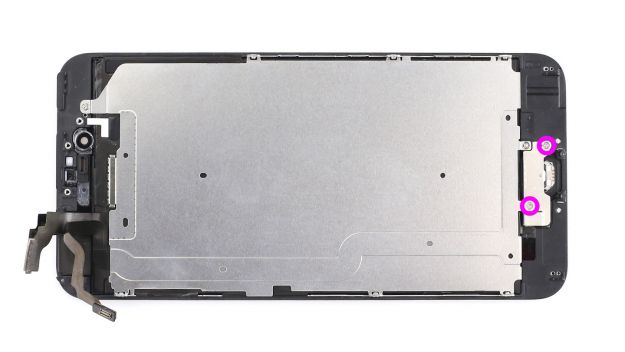

  • Enlevez les deux vis cruciformes de même taille (voir figure 1). Retirez maintenant le couvercle en argent (voir figure 2). Mettez tout dans le même récipient.
    2 x 1,8 mm vis Phillips

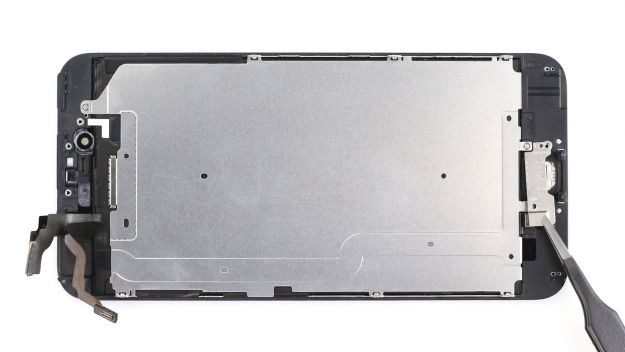

  • En utilisant le spudger, déconnectez soigneusement le contact du câble du bouton Home (voir figure 3).
  • Insérez avec précaution l’extrémité plate du spudger sous le jeu de câbles, qui est généralement collé, pour le détacher (voir figure 4).

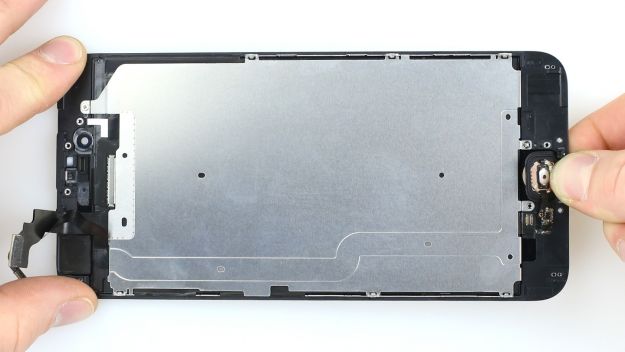

  • Le bouton « Home » est collé à l’écran de l’intérieur. Avec votre doigt, appuyez avec précaution sur le bouton de l’avant vers l’intérieur (voir figure 5).
  • Une fois que le câble est détaché, vous pouvez le sortir.

Étape Suivante pour réparer l’écran de l’iPhone 6 Plus : Retrait du panneau arrière

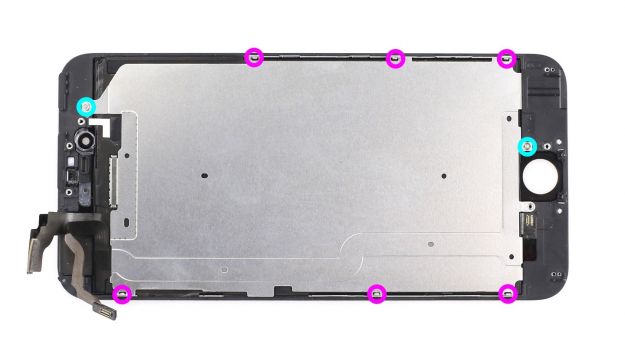

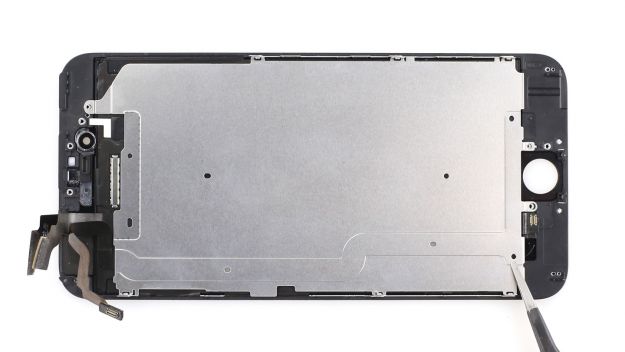

  • Enlevez maintenant les huit vis Phillips qui maintiennent le couvercle métallique en place (voir figure 1).
    2 x 1,8 mm vis Phillips
    6 x 1,2 mm vis Phillips
  • Le connecteur du câble de connexion du bouton Accueil est collé à l’arrière de l’écran. Détachez-le avec précaution à l’aide de la spatule de laboratoire (voir figure 2).

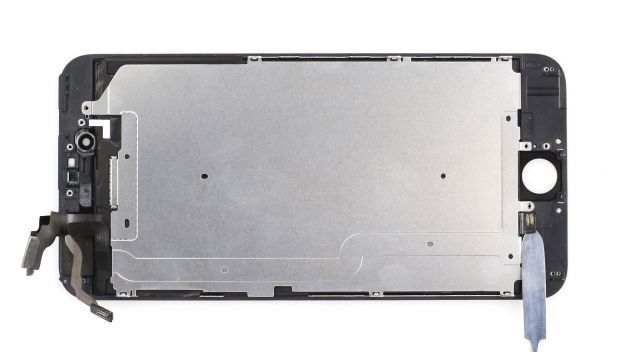

  • Enlever maintenant le panneau arrière (voir figure 3).

Les bons outils pour votre réparation

Étape Suivante pour réparer l’écran de l’iPhone 6 Plus : Préparation de la nouvelle présentation

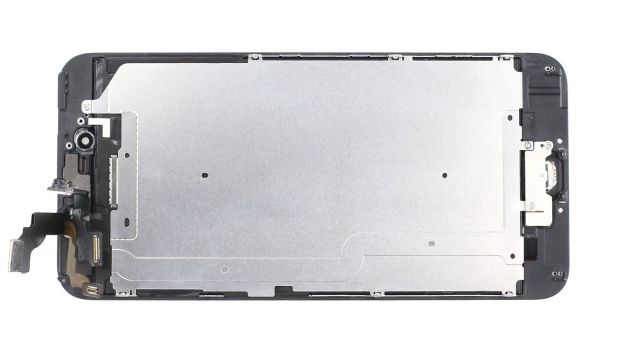

  • Tous les affichages disponibles n’ont pas les mêmes caractéristiques. Si nécessaire, vous devrez prendre certaines des parties suivantes de votre ancien écran avant d’installer le nouvel écran (voir figure 1):

    • Support de caméra avant (légèrement collé en place)
    • Support du capteur (légèrement collé)
  • Vous pouvez également prendre l’autocollant de votre ancien affichage.

Étape Suivante pour réparer l’écran de l’iPhone 6 Plus : Installation du bouton « Home





  • Réinstallez maintenant le bouton Accueil (voir figure 1) et connectez les connecteurs.
  • Mettez le couvercle en argent et vissez-le en place (voir figure 2).
    2 x 1,8 mm vis Phillips

Étape Suivante pour réparer l’écran de l’iPhone 6 Plus : Fixation du panneau arrière





  • Maintenant, placez le panneau arrière argenté au dos du nouvel écran et vissez-le en place (voir figure 1).
    2 x 1,8 mm vis Phillips
    6 x 1,2 mm vis Phillips
  • Raccorder de nouveau le contact du câble de connexion du bouton Accueil (voir figure 2).

Étape Suivante pour réparer l’écran de l’iPhone 6 Plus : Installation de l’ensemble caméra/capteur





  • Collez d’abord le microphone d’ambiance à sa position initiale (voir figure 1).
  • Puis fixez chacun des capteurs sur le support correspondant (voir figure 2).
  • Il est important de positionner correctement les capteurs car, sinon, le capteur de proximité ne sera pas pleinement fonctionnel.

Étape Suivante pour réparer l’écran de l’iPhone 6 Plus : Installation de l’écouteur





  • Retourner l’écouteur dans sa position initiale entre la caméra FaceTime et les capteurs (voir figure 1). Puis remettez le couvercle (voir figure 2).
  • Serrez maintenant les vis Phillips (voir figure 3). Assurez-vous que la caméra frontale est centrée sur l’avant de l’écran. Déplacez-la légèrement si nécessaire.
    2 x 2,2 mm vis Phillips
    1 x 1,3 mm vis Phillips

  • Note que les vis ne sont pas de la même longueur. Si vous les mélangez, une vis va appuyer contre le verre d’affichage de l’intérieur et l’endommager.

    Étape Suivante pour réparer l’écran de l’iPhone 6 Plus : Connexion de l’écran





    • Raccordez les connecteurs (voir figure 1). Le branchement du connecteur de l’écran LCD nécessite généralement quelques essais. Faites très attention à ne pas plier le connecteur.
      Caméra frontale / capteur / écouteur / microphone d’ambiance
      Câble Touch ID
      LCD
      Écran tactile
    • Démarrez votre iPhone dès que les connecteurs sont solidement fixés. Vérifiez le fonctionnement de l’écran LCD, de l’écran tactile, du capteur de proximité, de la caméra frontale et de l’écouteur.
    • Si les connecteurs ne sont pas correctement connectés, des bandes apparaîtront sur l’écran ou certaines parties de l’écran tactile ne fonctionneront pas.
    • Maintenant, fixez le couvercle et vissez-le en place (voir figure 2).
      1 x 1,6 mm vis Phillips
      3 x 1,2 mm vis Phillips
      1 x 2,9 mm vis Phillips

    Étape Suivante pour réparer l’écran de l’iPhone 6 Plus : Raccordement des câbles

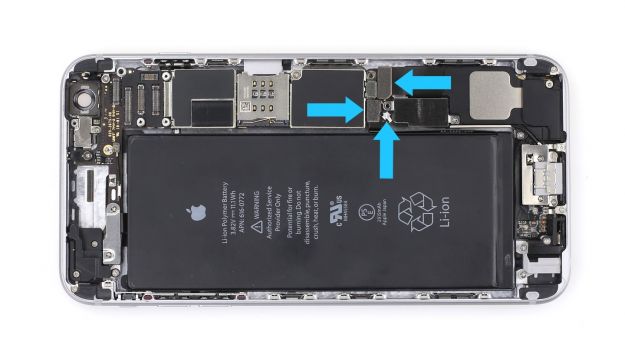

    • Rebranchez les connecteurs pour la batterie, le connecteur de l’éclair et le petit câble d’antenne (voir figure 1).
    • Maintenant, fixez le couvercle en argent et vissez-le en place (voir figure 2).

    • 1 x 2,3 mm vis Phillips

    Étape Suivante pour réparer l’écran de l’iPhone 6 Plus : Joindre l’affichage





    • Puis rabattez soigneusement l’écran. Veillez à ce que le bord de la partie supérieure de l’écran où se trouvent les câbles s’enclenche correctement. Appuyez maintenant avec précaution sur l’écran en direction du bouton « Home » jusqu’à ce qu’il soit correctement installé dans le cadre.

    Étape Suivante pour réparer l’écran de l’iPhone 6 Plus : Fixation des vis du boîtier





    • Vissez maintenant les deux vis pentalobées au bas de l’enceinte.
      2 vis à pentalobe de 3,8 mm

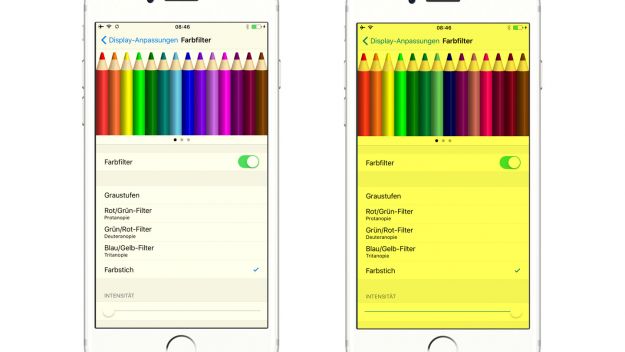

    Étape Suivante pour réparer l’écran de l’iPhone 6 Plus : Facultatif : Corriger la température de couleur de l’écran




    Depuis l’iOS 10, la température de couleur de l’affichage peut être ajustée.


    • ouvrir « Réglages »&gt ; « Général »&gt ; « Accessibilité »&gt ; « Accommandes d’affichage »
    • sélectionner « Filtres de couleur »
    • activer « Filtres de couleur »
    • sélectionner le filtre « Teinte de couleur »
    • l’intensité de la couleur peut être ajustée avec un curseur
