Pour commencer la réparation de votre iPhone 5s

Si vous êtes bloqué ou si vous avez des questions, vous pouvez poster un commentaire. Nous serons heureux de vous aider.

1ère étape pour réparer l’écran de l’iPhone 5s : Retrait des vis de fixation du boîtier





  • Il vous faut un tournevis pentalobe pour ouvrir l’iPhone 5s.
  • Enlevez les deux vis à pentalobe au fond de l’enceinte. Elles sont situées à droite et à gauche du connecteur Lightning. Placez les vis dans le même compartiment de votre plateau d’organisation.
    2 x 4,0 mm vis pentalobe

Étape Suivante pour réparer l’écran de l’iPhone 5s : Lever l’écran





  • Posez votre iPhone 5s sur une surface douce et propre pour éviter de rayer le dos.
  • Pour soulever le panneau avant, il faut une ventouse et un pic en plastique dur. Si l’écran est gravement fissuré, recouvrez le tout avec du ruban adhésif d’emballage.
  • Placez la ventouse sur le bouton Accueil (si possible) ou à côté de celui-ci (voir figure 1).tout en soulevant l’écran avec la ventouse, insérez le pic en plastique dur entre le cadre en aluminium et le cadre de l’écran et appuyez sur le cadre en aluminium. Utilisez également le pic en plastique dur pour soulever l’écran (voir figure 2). Cela prend généralement plusieurs tentatives.
  • Ne soulevez pas l’écran de plus de deux centimètres pour éviter de déchirer le câble du bouton Accueil en dessous de celui-ci.
  • Dès que vous pouvez soulever l’écran de quelques millimètres (voir figure 3), vous devez vous frayer un chemin avec précaution vers l’extérieur jusqu’à ce qu’il soit desserré des deux côtés (voir figure 4).

Étape Suivante pour réparer l’écran de l’iPhone 5s : Débrancher le câble du bouton « Home




  • Si l’écran est déconnecté, il suffit de le soulever un peu. Le câble du bouton « Home » relie l’écran au connecteur « Lightning ». Ce câble peut se déchirer si vous soulevez trop l’écran.

    • Enlevez le couvercle argenté qui recouvre le connecteur du bouton Accueil en plaçant le bout pointu du spudger légèrement sous le couvercle et en le soulevant (voir figure 1).
    • Il faut maintenant débrancher le contact du connecteur et le retirer délicatement à l’aide de la spatule de laboratoire ou du spudger.
    • Une fois que le câble est débranché, vous pouvez lever l’écran au bouton Accueil. Notez que les câbles LCD/écran tactile sont toujours connectés à la carte logique (voir l’étape suivante).

    Étape Suivante pour réparer l’écran de l’iPhone 5s : Débranchement des connecteurs

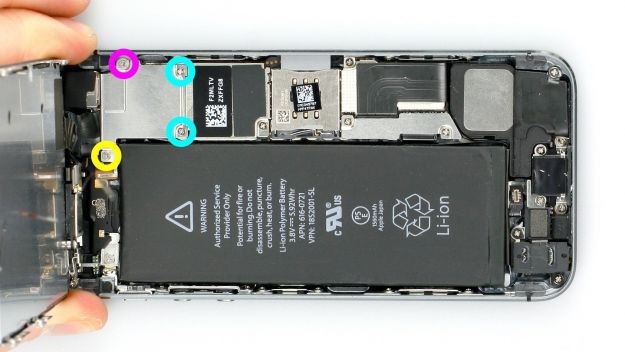

    • Enlevez d’abord les quatre vis Phillips de la couverture argentée (voir figure 1). Placez les vis dans le même compartiment de votre plateau d’organisation. Soulevez ensuite le couvercle pour le retirer.
      1 x 1,7 mm vis Phillips (non magnétique)
      2 vis Phillips de 1,2 mm
      1 x 1,7 mm vis Phillips (magnétique)
    • Tester le nouveau jeu de câbles

      • Connecter provisoirement le nouveau jeu de câbles (voir figure 2, connecteur vert).
      • Démarrez votre iPhone et vérifiez si la caméra FaceTime, le microphone d’ambiance et le capteur de proximité fonctionnent correctement (pendant que vous enregistrez un mémo vocal, couvrez le capteur avec votre main et voyez si l’écran devient noir). Assurez-vous que les connecteurs sont bien branchés. Si tout fonctionne, passez à l’étape 3.
      • Si l’écran est légèrement jaune, voir la dernière étape de ce manuel.
    • Déconnectez les trois connecteurs suivants (voir figure 2). Faites très attention. Placez le bout pointu du spudger très légèrement sous le contact et soulevez-le.
      Écran tactile
      LCD
      Caméra/capteur/oreillette/ microphone d’ambiance à l’avant

    Étape Suivante pour réparer l’écran de l’iPhone 5s : Suppression du bouton « Home

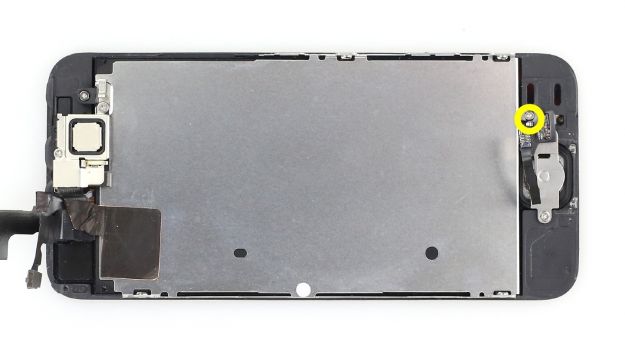

    • Enlever la vis Phillips (voir figure 1). Il y a aussi un petit contact métallique en dessous qui se coince généralement dans le câble fixé avec la vis. 1 x 2,0 mm vis Phillips

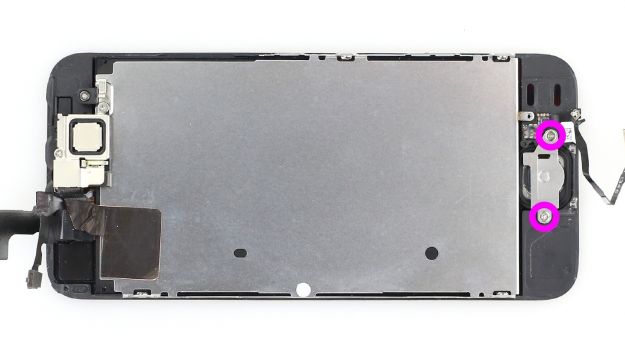

    • Enlevez les deux vis cruciformes de même taille (voir figure 2). Retirez maintenant le couvercle en argent. Placez le tout dans le même compartiment de votre plateau organisateur.
      2 vis Phillips de 1,4 mm

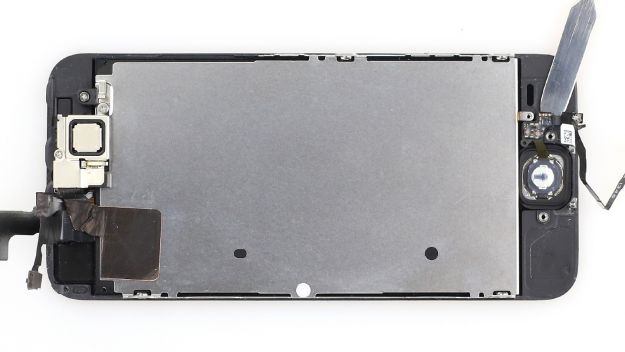

    • Insérez avec précaution la pointe de la spatule de laboratoire sous le jeu de câbles, généralement collé, pour le détacher (voir figure 3).

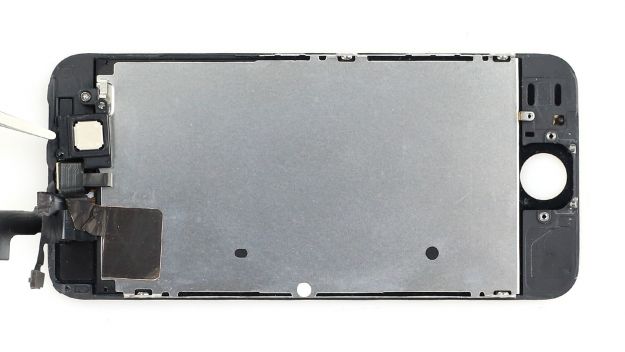

    • Le bouton « Home » est collé à l’écran de l’intérieur. Retirez soigneusement le revêtement en caoutchouc à l’aide du spudger pour éviter de rayer l’écran de l’intérieur (voir figure 4). Vous pouvez également appuyer sur le bouton « Home » par l’avant (voir figure 5).

    Étape Suivante pour réparer l’écran de l’iPhone 5s : Retrait de l’écouteur





    • L’écouteur se trouve à l’arrière de l’unité d’affichage. Retirez les deux vis Phillips du couvercle de l’écouteur (voir figure 1) et placez-les dans le même compartiment de votre plateau d’organisation.
      1 x 4,0 mm vis Phillips
      1 x 2,2 mm vis Phillips

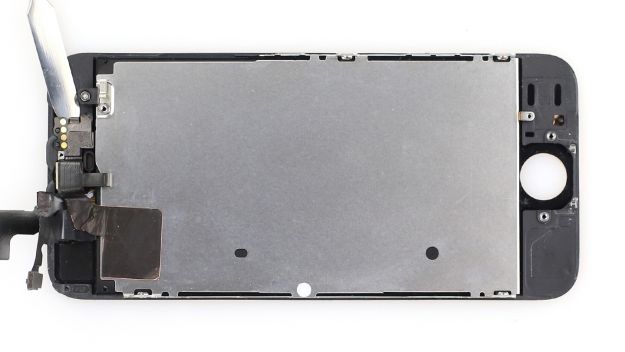

    • Enlevez maintenant le couvercle. Il est accroché à deux endroits. Détachez soigneusement les crochets d’un côté et retirez le couvercle. Mettez-le dans le conteneur avec les vis que vous avez retirées au préalable (voir figure 2).
    • Découvrez maintenant l’oreillette (voir figure 3) pour pouvoir l’enlever.

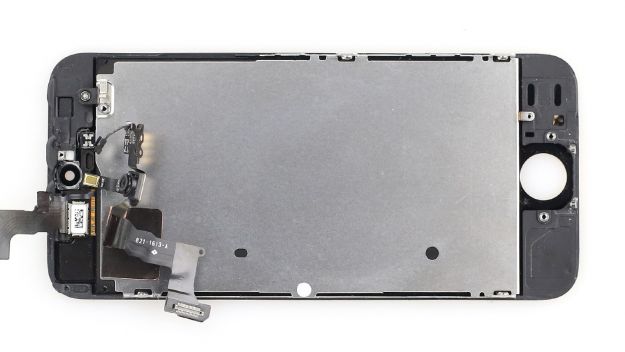

    Étape Suivante pour réparer l’écran de l’iPhone 5s : Retrait de la caméra/capteur frontal

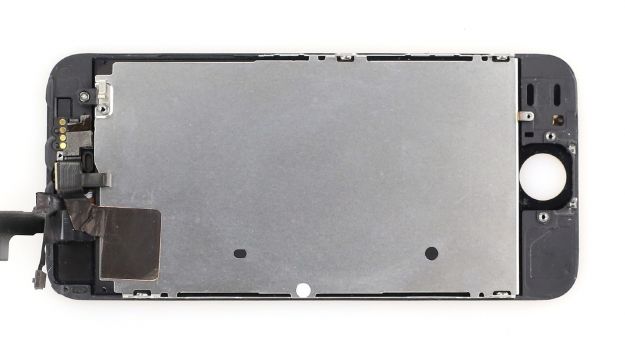

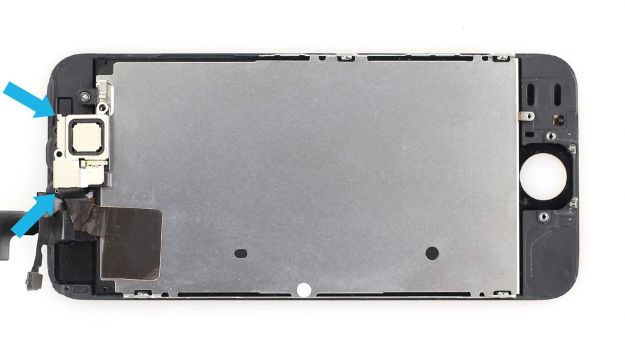

    • Enlever le câble. Il est légèrement collé aux capteurs. Retirez-le délicatement à l’aide de la spatule de laboratoire (voir figure 1).

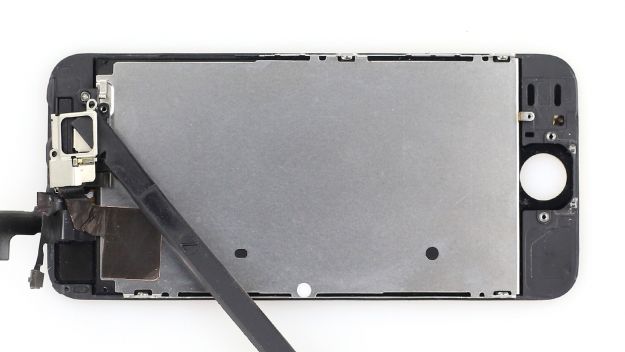

    • Vous pouvez maintenant soulever le jeu de câbles avec vos doigts et le plier de manière à ce que la caméra se trouve au-dessus du panneau arrière (voir figure 2). Vous n’avez pas besoin de retirer le bouclier thermique.

    Étape Suivante pour réparer l’écran de l’iPhone 5s : Retrait du panneau arrière

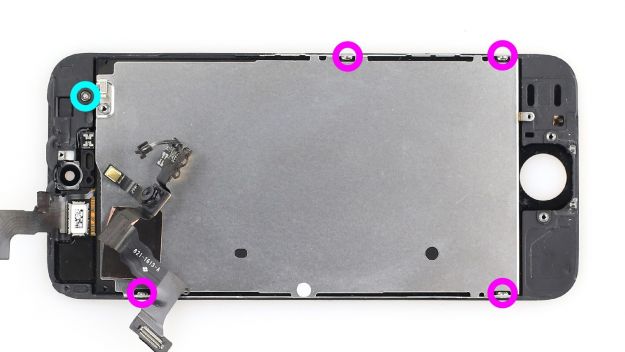

    • Enlevez maintenant les cinq vis Phillips qui maintiennent le couvercle métallique en place (voir figure 1).
      1 x 2,6 mm vis Phillips
      4 vis Phillips de 1,2 mm
    • Enlever maintenant le panneau arrière (voir figure 2).

    Étape Suivante pour réparer l’écran de l’iPhone 5s : Préparation de la nouvelle présentation

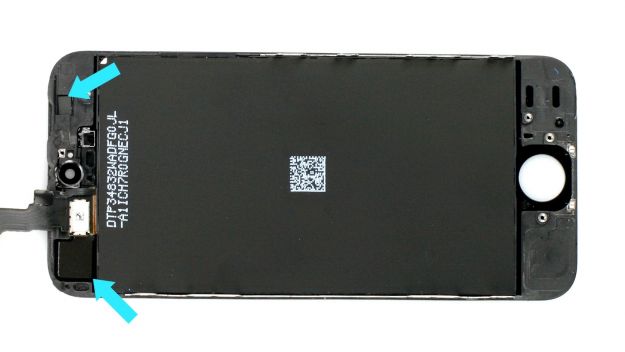

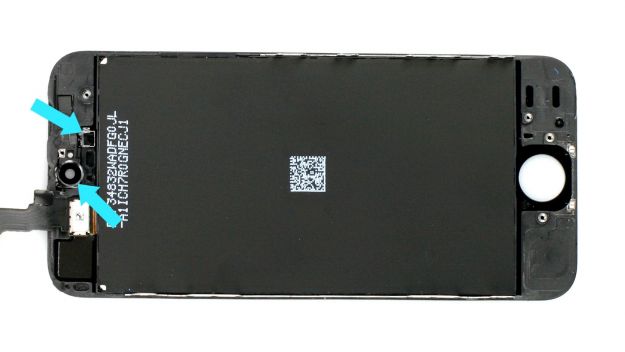

    • Tous les affichages disponibles n’ont pas les mêmes caractéristiques. Si nécessaire, vous devrez prendre certaines des parties suivantes de votre ancien écran avant d’installer le nouvel écran (voir figure 1):

      • Support de caméra avant (légèrement collé en place)
      • Support du capteur (légèrement collé)
    • Vous pouvez également réutiliser deux autocollants (voir figure 2).

    Les bons outils pour votre réparation

    Étape Suivante pour réparer l’écran de l’iPhone 5s : Fixation du panneau arrière





    • Posez maintenant le panneau arrière argenté au dos du nouvel écran et vissez-le en place.

    • 4 vis Phillips de 1,2 mm

    Étape Suivante pour réparer l’écran de l’iPhone 5s : Installation de l’ensemble caméra/capteur





    • Mettez d’abord le microphone d’ambiance dans le petit sillon noir (voir figure 1).
    • Puis fixez la caméra avant et le capteur sur les supports correspondants (voir figure 2).
    • Il est important de positionner correctement les capteurs car, sinon, le capteur de proximité ne sera pas pleinement fonctionnel.

    Étape Suivante pour réparer l’écran de l’iPhone 5s : Installation de l’écouteur





    • Retourner l’écouteur dans sa position initiale (voir figure 1). Remettez ensuite le couvercle (voir figure 2).
    • Serrez maintenant les vis Phillips (voir figure 3). Assurez-vous que la caméra frontale est centrée sur l’avant de l’écran. Déplacez-la légèrement si nécessaire.
      1 x 4,0 mm vis Phillips
      1 x 2,2 mm vis Phillips

  • Note que les vis ne sont pas de la même longueur. Si vous les mélangez, une vis va appuyer contre le verre d’affichage de l’intérieur et l’endommager.

  • Étape Suivante pour réparer l’écran de l’iPhone 5s : Installation du bouton « Home





    • Réinstallez maintenant le bouton Accueil (voir figure 1). Assurez-vous que le jeu de câbles est correctement positionné.
    • Remettez maintenant le couvercle en place et vissez-le (voir figure 2).
      2 x 1,4 mm Vis cruciformes
    • Replier le câble en arrière et le visser en place. Veillez à ne pas tourner le contact métallique pendant cette opération.
      1 x 1,4 mm vis Phillips

    Étape Suivante pour réparer l’écran de l’iPhone 5s : Connexion de l’écran





    • Raccordez les connecteurs (voir figure 1). Le connecteur de l’écran tactile se détache parfois lorsque vous branchez le connecteur LCD.
      Écran tactile
      LCD
      Caméra frontale / capteur / écouteur / microphone d’ambiance
    • Démarrez votre iPhone dès que les connecteurs sont solidement fixés. Vérifiez le fonctionnement de l’écran LCD, de l’écran tactile, du capteur de proximité, de la caméra frontale et de l’écouteur.
    • Si les connecteurs ne sont pas correctement connectés, des bandes apparaîtront sur l’écran ou certaines parties de l’écran tactile ne fonctionneront pas.
    • Maintenant, fixez le couvercle et vissez-le en place (voir figure 2).
      1 x 1,7 mm vis Phillips (non magnétique)
      2 vis Phillips de 1,2 mm
      1 x 1,7 mm vis Phillips (magnétique)
    • Visez bien la grosse vis de 1,7 mm dans un autre filetage car cela pourrait endommager les chemins conducteurs de la carte logique et provoquer un écran bleu.

    Étape Suivante pour réparer l’écran de l’iPhone 5s : Installer le câble du bouton « Home





    • Cette étape est assez difficile. Utilisez une pince à épiler ou le spudger pour positionner le connecteur du jeu de câbles, puis utilisez le spudger pour presser soigneusement le connecteur sur la connexion (voir figure 1).
    • Si le connecteur est correctement installé, mettez le couvercle argenté sur le connecteur. Il est plus facile de positionner le couvercle à l’aide d’une pincette (voir figure 2). À l’aide de la spatule, appuyez délicatement sur le couvercle jusqu’à ce qu’il s’enclenche en place (voir figure 3).

    Étape Suivante pour réparer l’écran de l’iPhone 5s : Joindre l’affichage





    • Puis rabattez soigneusement l’écran. Veillez à ce que le bord de la partie supérieure de l’écran où se trouvent les câbles s’enclenche correctement. Appuyez maintenant avec précaution sur l’écran en direction du bouton « Home » jusqu’à ce qu’il soit correctement installé dans le cadre.

    Étape Suivante pour réparer l’écran de l’iPhone 5s : Fixation des vis du boîtier





    • Vissez maintenant les deux vis pentalobées au bas de l’enceinte.
      2 vis à pentalobe de 4,0 mm

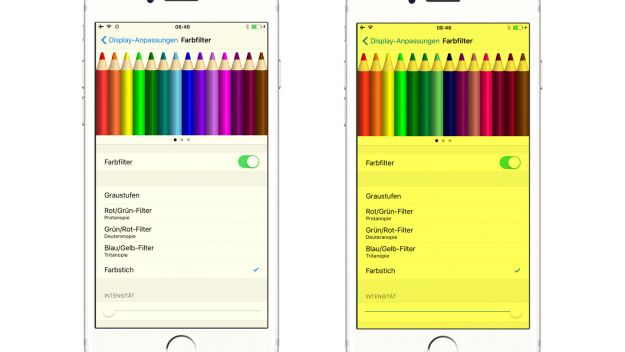

    Étape Suivante pour réparer l’écran de l’iPhone 5s : Facultatif : Corriger la température de couleur de l’écran




    Depuis l’iOS 10, la température de couleur de l’affichage peut être ajustée.


    • ouvrir « Réglages »&gt ; « Général »&gt ; « Accessibilité »&gt ; « Accommandes d’affichage »
    • sélectionner « Filtres de couleur »
    • activer « Filtres de couleur »
    • sélectionner le filtre « Teinte de couleur »
    • l’intensité de la couleur peut être ajustée avec un curseur
