Guide de réparation de l’écran de l’iPhone 5c

Guide de réparation de l’écran de l’iPhone 5c

Guide de réparation de l’écran de l’iPhone 5c

Pour commencer la réparation de votre iPhone 5c

Si vous êtes bloqué ou si vous avez des questions, vous pouvez poster un commentaire. Nous serons heureux de vous aider.

1ère étape pour réparer l’écran de l’iPhone 5c : Retrait des vis de fixation du boîtier





  • Il vous faut un tournevis pentalobe pour ouvrir l’iPhone 5c.

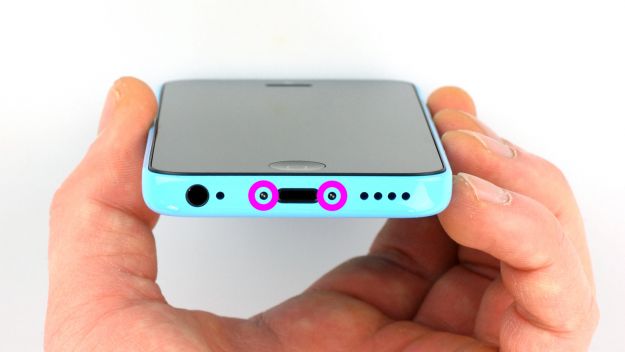

  • Enlevez les deux vis à pentalobe au fond de l’enceinte. Elles sont situées à droite et à gauche du connecteur Lightning. Placez les vis dans le même compartiment de votre plateau d’organisation.
    2 vis à pentalobe de 3,8 mm

Étape Suivante pour réparer l’écran de l’iPhone 5c : Lever l’écran





  • Posez votre iPhone 5c sur une surface douce et propre pour éviter de rayer le dos.
  • Pour soulever le panneau avant, il faut une ventouse et un pic en plastique dur. Si l’écran est gravement fissuré, recouvrez le tout avec du ruban adhésif d’emballage.
  • Placez la ventouse sur le bouton Accueil (si possible) ou à côté de celui-ci (voir figure 1). Tout en soulevant l’écran avec la ventouse, insérez le pic en plastique dur entre le cadre en plastique et le cadre de l’écran et appuyez sur le cadre en plastique. Utilisez également le pic en plastique dur pour soulever l’écran (voir figure 2). Cela prend généralement plusieurs tentatives.
  • Dès que vous pouvez soulever l’écran de quelques millimètres (voir figure 3), vous devez vous frayer un chemin avec précaution vers l’extérieur jusqu’à ce qu’il soit desserré des deux côtés (voir figure 4).

Étape Suivante pour réparer l’écran de l’iPhone 5c : Débranchement des connecteurs

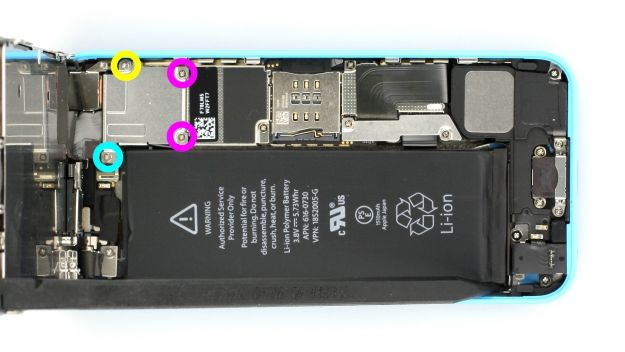

  • Enlevez d’abord les quatre vis Phillips de la couverture argentée (voir figure 1). Placez les vis dans le même compartiment de votre plateau d’organisation. Soulevez ensuite le couvercle pour le retirer.
    1 x 3,2 mm vis Phillips (non magnétique)
    2 x 1,2 mm vis Phillips
    1 x 1,7 mm vis Phillips
  • Déconnectez les trois connecteurs suivants (voir figure 2). Faites très attention. Placez le bout pointu du spudger très légèrement sous le contact et soulevez-le.
    Écran tactile
    LCD
    Caméra/capteur/oreillette/ microphone d’ambiance à l’avant
  • Tester le nouvel affichage.


    • Connecter provisoirement le nouvel ensemble d’affichage.
    • Démarrez l’iPhone et vérifiez si l’écran LCD et l’écran tactile fonctionnent correctement. Assurez-vous que les connecteurs sont bien branchés. Si ce n’est pas le cas, l’écran restera noir ou des bandes apparaîtront sur celui-ci.
    • Si l’écran est légèrement jaune, voir la dernière étape de ce manuel.

Étape Suivante pour réparer l’écran de l’iPhone 5c : Retrait de l’écouteur





  • L’écouteur se trouve à l’arrière de l’unité d’affichage. Retirez les deux vis Phillips du couvercle de l’écouteur (voir figure 1) et placez-les dans le même compartiment de votre plateau d’organisation.
    1 x 4,0 mm vis Phillips
    1 x 2,2 mm vis Phillips
  • Enlevez maintenant le couvercle. Il est accroché à deux endroits. Détachez soigneusement les crochets d’un côté et retirez le couvercle. Mettez-le dans le conteneur avec les vis que vous avez retirées au préalable (voir figure 2).
  • Découvrez ensuite l’écouteur (voir figure 3) pour pouvoir le retirer avec vos doigts.

Étape Suivante pour réparer l’écran de l’iPhone 5c : Retrait de la caméra/capteur frontal

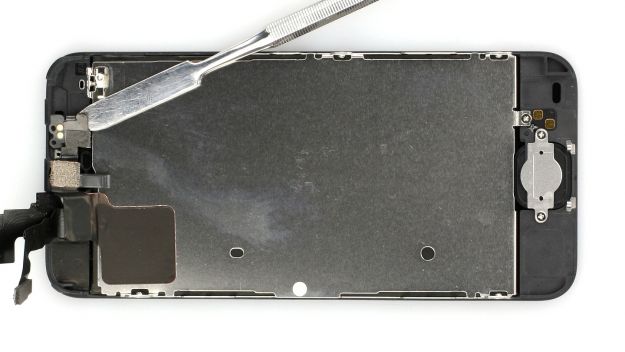

  • Enlever le câble. Il est légèrement collé aux capteurs. Retirez-le délicatement à l’aide de la spatule de laboratoire (voir figure 1).
  • Maintenant, vous pouvez soulever le jeu de câbles avec vos doigts. Pliez-le de manière à ce que la caméra se trouve au-dessus du panneau arrière (voir figure 2). Vous n’avez pas besoin de retirer le bouclier thermique.

Étape Suivante pour réparer l’écran de l’iPhone 5c : Retrait du panneau arrière

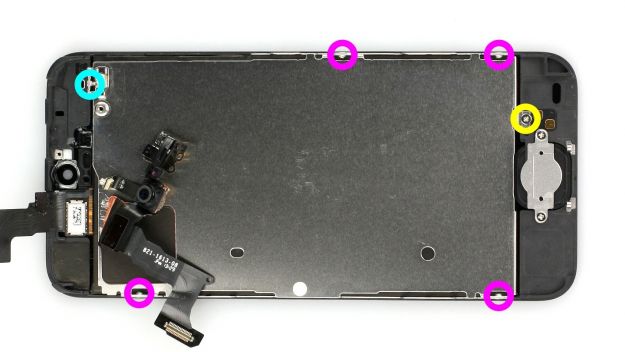

  • Enlevez maintenant les six vis Phillips qui maintiennent le couvercle métallique en place (voir figure 1).
    1 x 1,7 mm vis Phillips
    4 vis Phillips de 1,2 mm
    1 vis Phillips de 1,6 mm (tête lisse)

Étape Suivante pour réparer l’écran de l’iPhone 5c : Suppression du bouton « Home





  • Déposer les deux vis cruciformes de même taille (voir figure 1). Retirez maintenant le couvercle en argent. Placez le tout dans le même compartiment de votre plateau organisateur.
    2 vis Phillips de 1,4 mm

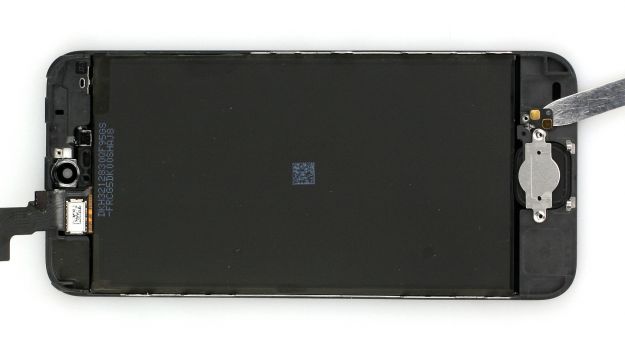

  • Insérez avec précaution la pointe de la spatule de laboratoire sous le jeu de câbles, généralement collé, pour le détacher (voir figure 2).

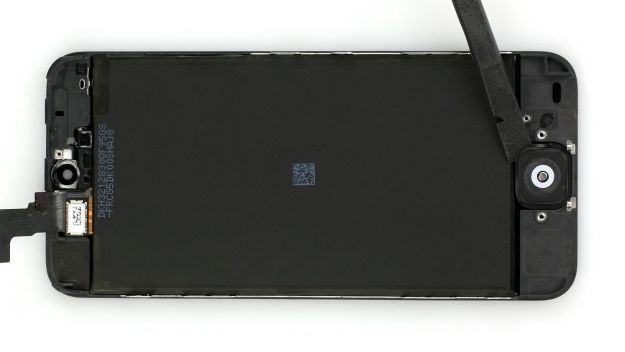

  • Le bouton « Home » est collé à l’écran de l’intérieur. Retirez soigneusement le revêtement en caoutchouc à l’aide du spudger pour éviter de rayer l’écran de l’intérieur (voir figure 3). Vous pouvez également appuyer sur le bouton « Home » par l’avant.
  • Une fois que le câble est détaché, vous pouvez le sortir.

Étape Suivante pour réparer l’écran de l’iPhone 5c : Préparation de la nouvelle présentation

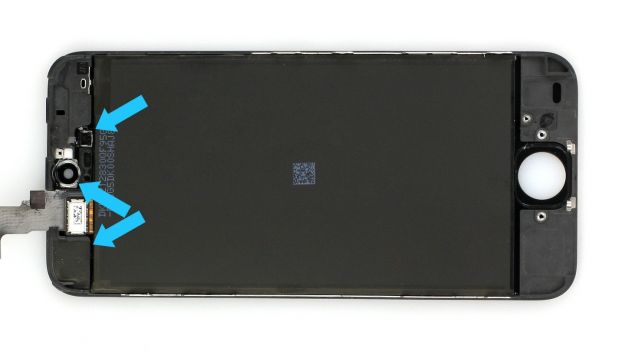

  • Tous les affichages disponibles n’ont pas les mêmes caractéristiques. Si nécessaire, vous devrez prendre certaines des parties suivantes de votre ancien écran avant d’installer le nouvel écran (voir figure 1):

    • Support de caméra avant (légèrement collé en place)
    • Support du capteur (légèrement collé)
  • Vous pouvez également prendre l’autocollant de votre ancien affichage.

Les bons outils pour votre réparation

Étape Suivante pour réparer l’écran de l’iPhone 5c : Installation du bouton « Home





  • Réinstallez maintenant le bouton Accueil (voir figure 1). Assurez-vous qu’il est bien positionné de l’autre côté.
  • Remettez maintenant le câble en place et vissez-le (voir figure 2).
    2 x 1,4 mm vis Phillips

Étape Suivante pour réparer l’écran de l’iPhone 5c : Fixation du panneau arrière

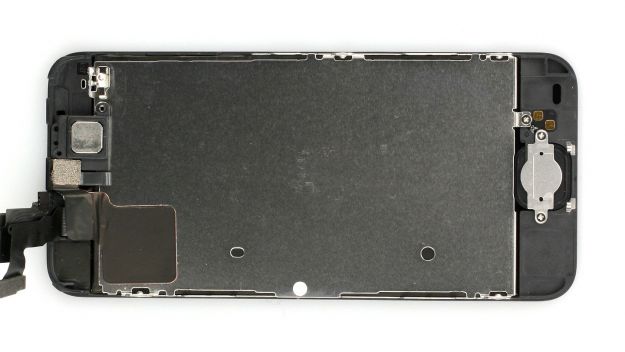

  • Maintenant, placez le panneau arrière argenté au dos du nouvel écran et vissez-le en place (voir figure 1).
    1 x 1,7 mm Vis cruciforme
    4 vis Phillips de 1,2 mm
    1 vis Phillips de 1,6 mm (tête lisse)

Étape Suivante pour réparer l’écran de l’iPhone 5c : Installation de l’ensemble caméra/capteur

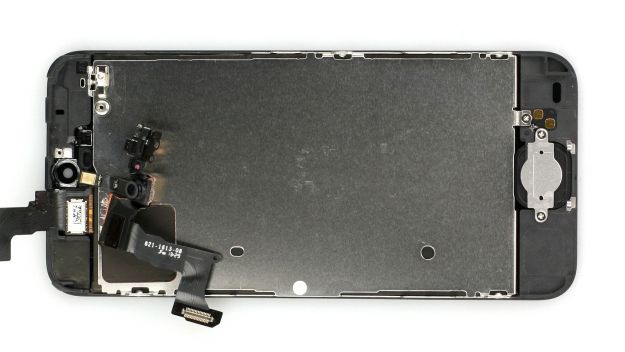

  • Mettez d’abord le microphone d’ambiance dans le petit sillon noir (voir figure 1).
  • Puis fixez la caméra avant et le capteur sur les supports correspondants (voir figure 2).
  • Il est important de positionner correctement les capteurs car, sinon, le capteur de proximité ne sera pas pleinement fonctionnel.

Étape Suivante pour réparer l’écran de l’iPhone 5c : Installation de l’écouteur

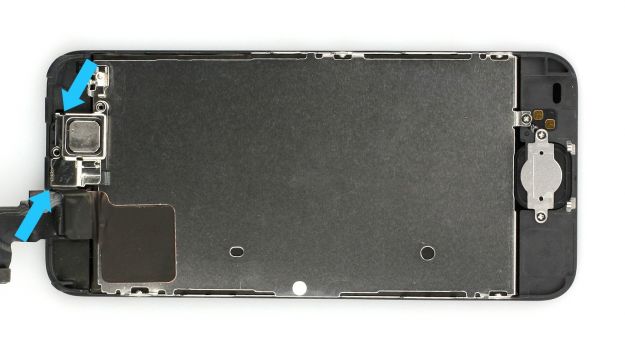

  • Retourner l’écouteur dans sa position initiale (voir figure 1). Puis remettez le couvercle (voir figure 2).
  • Serrez maintenant les vis Phillips (voir figure 3). Assurez-vous que la caméra frontale est centrée sur l’avant de l’écran. Déplacez-la légèrement si nécessaire.
    1 x 4,0 mm vis Phillips
    1 x 2,2 mm vis Phillips

  • Note que les vis ne sont pas de la même longueur. Si vous les mélangez, une vis va appuyer contre le verre d’affichage de l’intérieur et l’endommager.

    Étape Suivante pour réparer l’écran de l’iPhone 5c : Connexion de l’écran

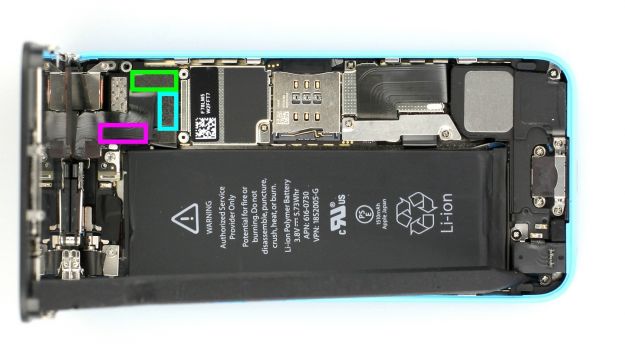

    • Raccordez les connecteurs (voir figure 1). Le connecteur de l’écran tactile se détache parfois lorsque vous branchez le connecteur LCD.
      Écran tactile
      LCD
      Caméra frontale / capteur / écouteur / microphone d’ambiance
    • Démarrez votre iPhone dès que les connecteurs sont solidement fixés. Vérifiez le fonctionnement de l’écran LCD, de l’écran tactile, du capteur de proximité, de la caméra frontale et de l’écouteur.
    • Si les connecteurs ne sont pas correctement connectés, des bandes apparaîtront sur l’écran ou certaines parties de l’écran tactile ne fonctionneront pas.
    • Maintenant, fixez le couvercle et vissez-le en place (voir figure 2).
      1 vis Phillips de 3,2 mm (non magnétique)
      2 vis Phillips de 1,2 mm
      1 x 1,7 mm vis Phillips

    Étape Suivante pour réparer l’écran de l’iPhone 5c : Joindre l’affichage

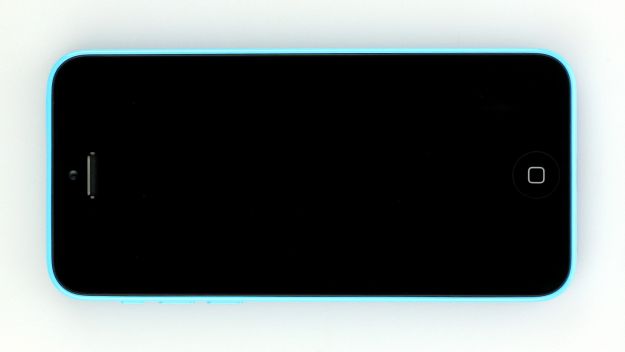

    • Puis rabattez soigneusement l’écran. Veillez à ce que le bord de la partie supérieure de l’écran où se trouvent les câbles s’enclenche correctement. Poussez maintenant avec précaution l’écran vers le bouton Home jusqu’à ce qu’il soit correctement installé dans le cadre.

    Étape Suivante pour réparer l’écran de l’iPhone 5c : Fixation des vis du boîtier





    • Vissez maintenant les deux vis pentalobées au bas de l’enceinte.
      2 vis à pentalobe de 3,8 mm

    Étape Suivante pour réparer l’écran de l’iPhone 5c : Facultatif : Corriger la température de couleur de l’écran

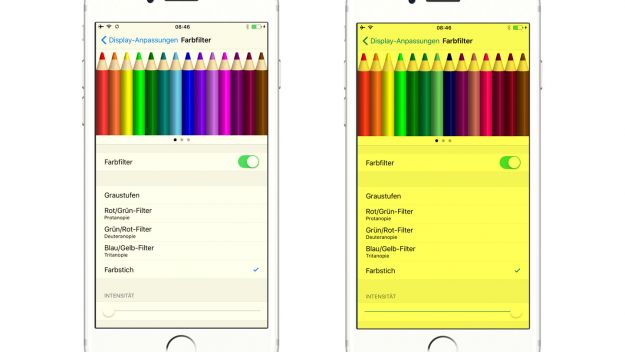

    Depuis l’iOS 10, la température de couleur de l’affichage peut être ajustée.


    • ouvrir « Réglages »&gt ; « Général »&gt ; « Accessibilité »&gt ; « Accommandes d’affichage »
    • sélectionner « Filtres de couleur »
    • activer « Filtres de couleur »
    • sélectionner le filtre « Teinte de couleur »
    • l’intensité de la couleur peut être ajustée avec un curseur
