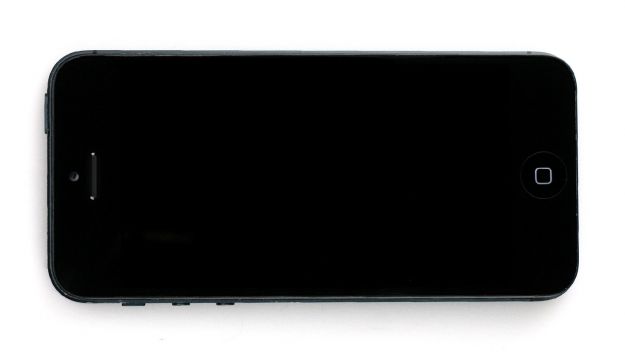

Pour commencer la réparation de votre iPhone 5

Si vous êtes bloqué ou si vous avez des questions, vous pouvez poster un commentaire. Nous serons heureux de vous aider.

1ère étape pour réparer l’écran de l’iPhone 5 : Retrait des vis de fixation du boîtier

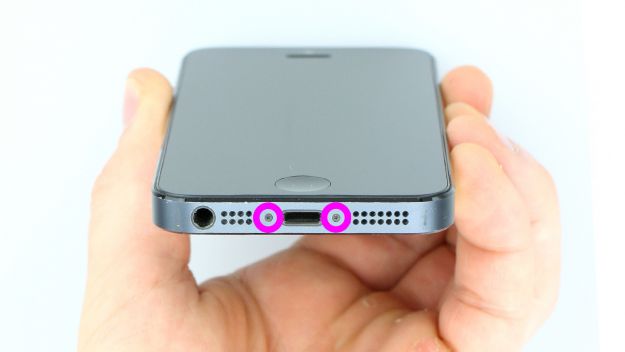

  • Il vous faut un tournevis pentalobe pour ouvrir l’iPhone 5.
  • Enlevez les deux vis à pentalobe au fond de l’enceinte. Elles sont situées à droite et à gauche du connecteur Lightning. Mettez les vis dans le même compartiment de votre plateau d’organisation.
    2 vis à pentalobe de 3,6 mm

Étape Suivante pour réparer l’écran de l’iPhone 5 : Lever l’écran





  • Posez votre iPhone 5 sur une surface douce et propre pour éviter de rayer le dos.
  • Pour soulever le panneau avant, il faut une ventouse et un pic en plastique dur. Si l’écran est gravement fissuré, recouvrez le tout avec du ruban adhésif d’emballage.

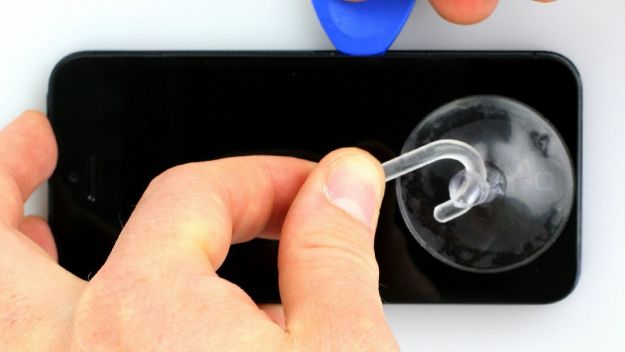

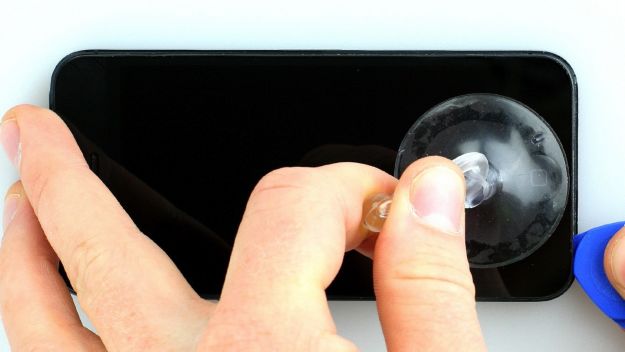

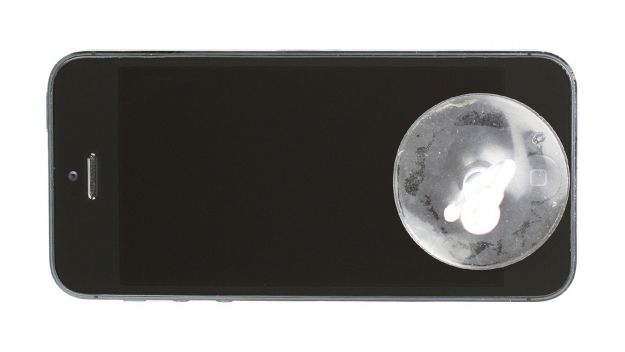

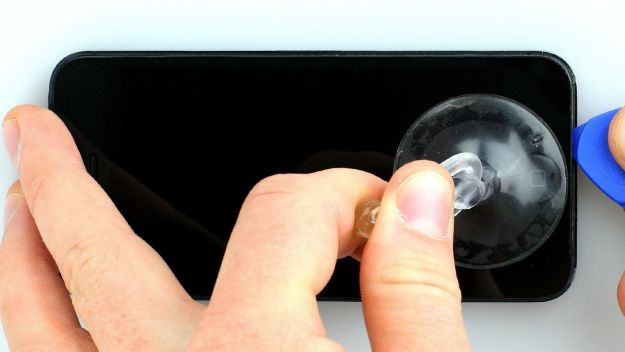

  • Placez la ventouse sur le bouton Accueil (si possible) ou à côté de celui-ci (voir figure 1). Tout en soulevant l’écran avec la ventouse, insérez le pic en plastique dur entre le cadre en aluminium et le cadre de l’écran et appuyez sur le cadre en aluminium. Utilisez également le pic en plastique dur pour soulever l’écran (voir figures 2 et 3). Cette opération nécessite généralement plusieurs tentatives.

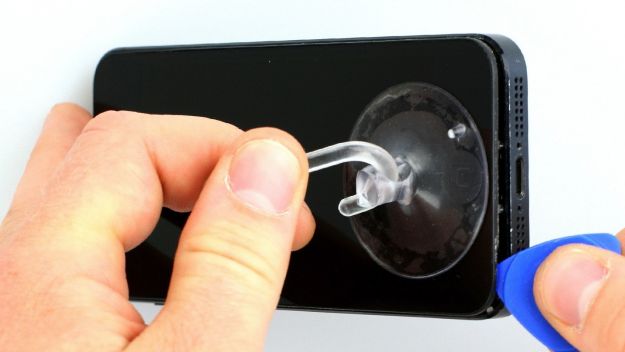

  • Dès que vous pouvez soulever un peu l’écran (voir figure 4), vous devez vous frayer un chemin avec précaution vers l’extérieur jusqu’à ce qu’il soit desserré des deux côtés (voir figure 5).
  • Une fois que l’écran est complètement détaché, vous pouvez le retourner à l’aide du bouton Accueil. Notez que les câbles de l’écran sont toujours connectés à la carte logique (voir l’étape suivante).

Étape Suivante pour réparer l’écran de l’iPhone 5 : Débranchement des connecteurs

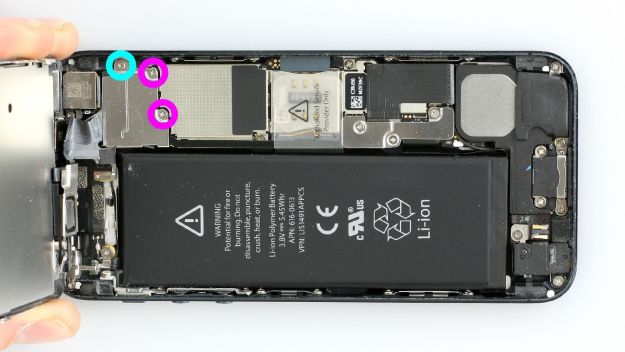

  • Enlevez d’abord les trois vis Phillips de la couverture argentée (voir figure 1). Placez les vis dans le même compartiment de votre plateau d’organisation.
    2 vis Phillips de 1,2 mm
    1 x 1,7 mm vis Phillips (non magnétique)

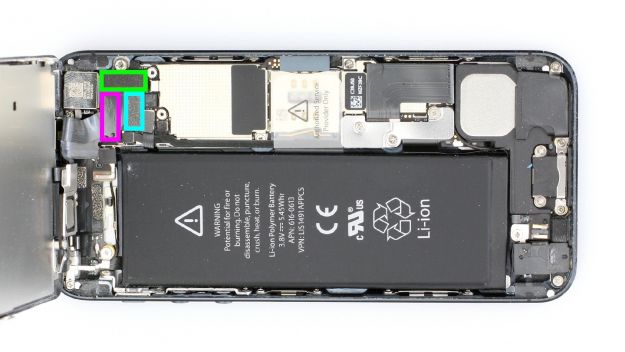

  • Vous pouvez maintenant déconnecter les trois connecteurs suivants (voir figure 2). Faites très attention.
  • Placer la pointe du spudger très légèrement sous le contact et la soulever. Veillez à ne pas casser les résistances soudées sur la carte logique. Dans les lots ultérieurs de téléphones, les résistances sont protégées par un film plastique noir.
    LCD
    Écran tactile
    Caméra/capteur/oreillette avant
  • Tester le nouvel affichage

    • Connecter provisoirement le nouvel ensemble d’affichage.
    • Démarrez l’iPhone et vérifiez si l’écran LCD et l’écran tactile fonctionnent correctement. Assurez-vous que les connecteurs sont bien branchés. Sinon, l’écran restera noir ou des bandes apparaîtront sur celui-ci.
    • Si l’écran que vous souhaitez installer est déjà équipé d’un capteur de proximité, d’un écouteur et d’une caméra frontale, passez à l’étape 13.
    • Si l’écran est légèrement jaune, voir la dernière étape de ce manuel.

Étape Suivante pour réparer l’écran de l’iPhone 5 : Retrait de l’écouteur





  • L’écouteur se trouve à l’arrière de l’unité d’affichage. Retirez les deux vis Phillips du couvercle de l’écouteur (voir figure 1) et placez-les dans le même compartiment de votre plateau d’organisation.
    1 x 4,1 mm vis Phillips
    1 x 2,2 mm vis Phillips
  • Enlevez maintenant le couvercle et placez-le avec les vis que vous avez retirées auparavant (voir figure 2).
  • Découvrez ensuite l’écouteur (voir figure 3) pour pouvoir le retirer avec vos doigts.

Étape Suivante pour réparer l’écran de l’iPhone 5 : Retrait de la caméra/capteur frontal

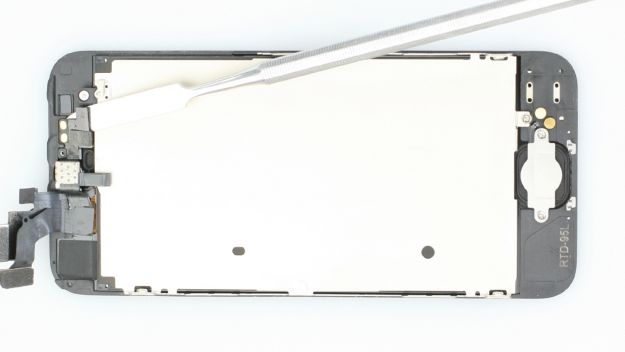

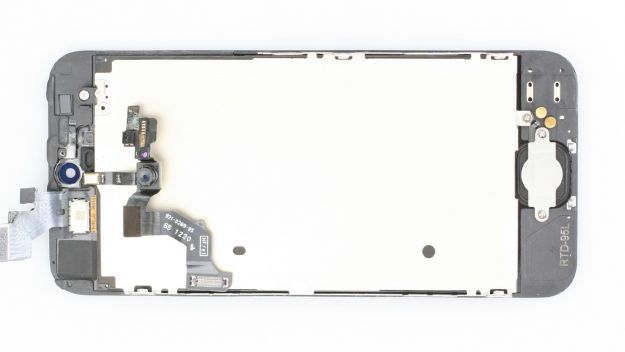

  • Enlever le câble. Il est légèrement collé aux capteurs. Retirez-le délicatement à l’aide de la spatule de laboratoire (voir figure 1).

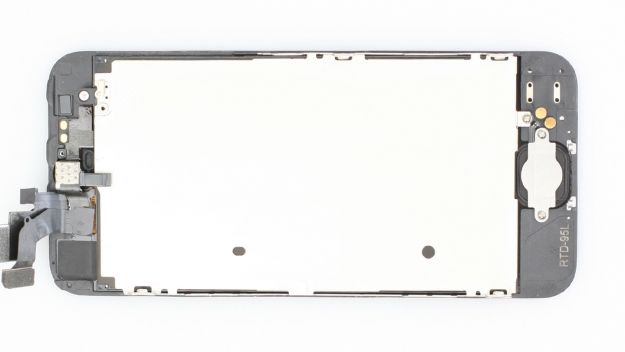

  • Maintenant, vous pouvez retirer le jeu de câbles avec vos doigts (voir figure 2). Seul le microphone d’ambiance est encore mal fixé.

Étape Suivante pour réparer l’écran de l’iPhone 5 : Retrait du panneau arrière

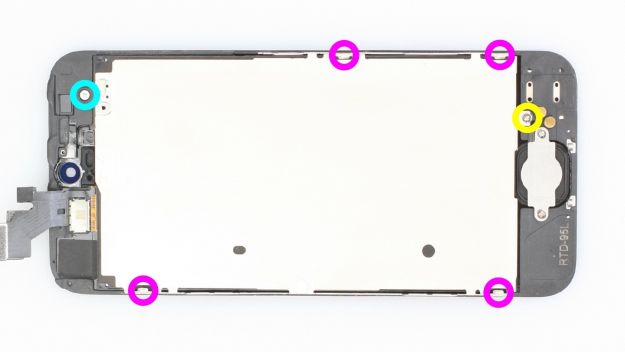

  • Enlevez maintenant les six vis Phillips qui maintiennent le couvercle métallique en place et placez-les dans le même compartiment de votre plateau organisateur.
    1 vis Phillips de 2,7 mm
    4 vis Phillips de 1,2 mm
    1 x 1,6 mm vis Phillips

Étape Suivante pour réparer l’écran de l’iPhone 5 : Suppression du bouton « Home





  • Enlevez les deux vis Phillips de même taille et placez-les dans le même compartiment de votre plateau (voir figure 1).
    2 vis Phillips de 1,4 mm
  • Insérez avec précaution la spatule de laboratoire sous le jeu de câbles, qui est généralement collé, pour le détacher (voir figure 2).
  • Puis retirer le jeu de câbles.
  • Le bouton « Home » est collé à l’écran de l’intérieur. Retirez soigneusement le revêtement en caoutchouc à l’aide du spudger (voir figure 3). Vous pouvez également appuyer sur le bouton « Home » par l’avant.

Les bons outils pour votre réparation

Étape Suivante pour réparer l’écran de l’iPhone 5 : Préparation de la nouvelle présentation

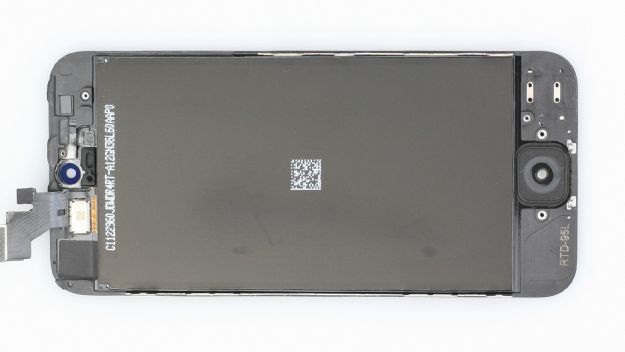

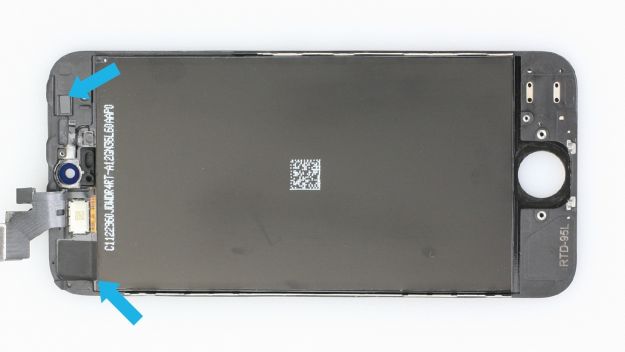

  • Tous les affichages disponibles n’ont pas les mêmes caractéristiques. Si nécessaire, vous devrez prendre certaines des parties suivantes de votre ancien écran avant d’installer le nouvel écran (voir figure 1):

    • Support de caméra avant (légèrement collé en place)
    • Support du capteur (légèrement collé)
    • Couverture en plastique noir
  • Vous pouvez également réutiliser deux autocollants (voir figure 2).

Étape Suivante pour réparer l’écran de l’iPhone 5 : Installation du bouton « Home

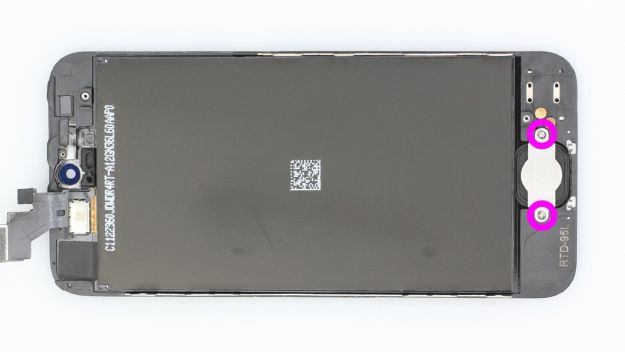

  • Réinstallez maintenant le bouton Accueil (voir figure 1). Assurez-vous qu’il est bien positionné de l’autre côté.
  • Remettez maintenant le couvercle en place et vissez-le (voir figure 2).
    2 x 1,4 mm Vis cruciformes

Étape Suivante pour réparer l’écran de l’iPhone 5 : Fixation du panneau arrière

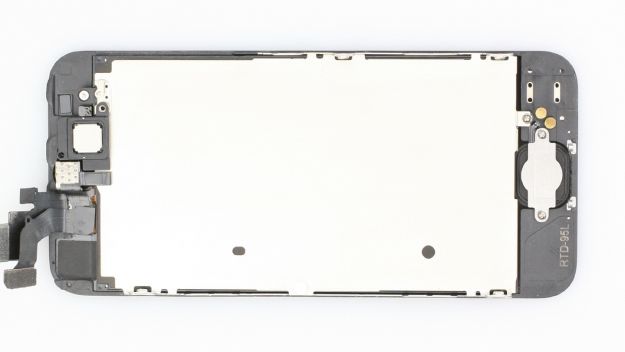

  • Posez maintenant le panneau arrière argenté au dos du nouvel écran et vissez-le en place.
    1 x 2,7 mm vis Phillips
    4 vis Phillips de 1,2 mm
    1 x 1,6 mm vis Phillips

Étape Suivante pour réparer l’écran de l’iPhone 5 : Installation de l’ensemble caméra/capteur





  • Mettez d’abord le microphone d’ambiance dans le petit sillon noir (voir figure 1).

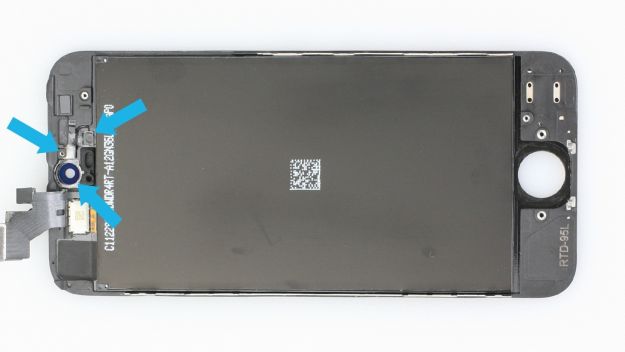

  • Puis fixez la caméra frontale et le capteur sur les supports correspondants (voir figure 2).

Étape Suivante pour réparer l’écran de l’iPhone 5 : Installation de l’écouteur





  • Retourner l’écouteur dans sa position initiale (voir figure 1). Remettez ensuite le couvercle (voir figure 2).

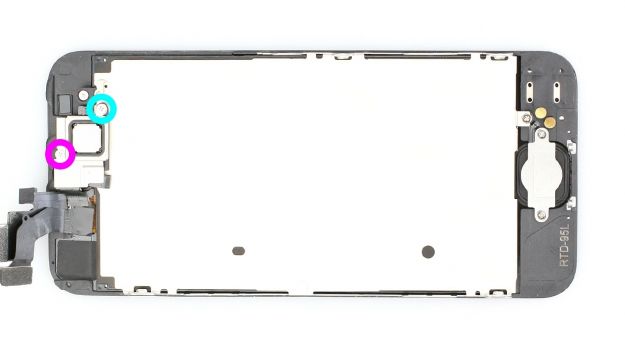

  • Serrez maintenant les vis Phillips (voir figure 3). Assurez-vous que la caméra frontale est centrée sur l’avant de l’écran. Déplacez-la légèrement si nécessaire.
    1 x 4,1 mm vis Phillips
    1 x 2,2 mm vis Phillips

  • Note que les vis ne sont pas de la même longueur. Si vous les mélangez, une vis va appuyer contre le verre d’affichage de l’intérieur et l’endommager.

    Étape Suivante pour réparer l’écran de l’iPhone 5 : Joindre l’affichage





    • Reconnectez maintenant les connecteurs (voir figure 1). Le connecteur LCD se défait parfois lorsque vous branchez le connecteur de l’écran tactile.
      LCD
      Écran tactile
      Caméra frontale / capteur / oreillette
    • Démarrez votre iPhone dès que les connecteurs sont solidement fixés. Vérifiez le fonctionnement de l’écran LCD, de l’écran tactile, du capteur de proximité, de la caméra frontale et de l’écouteur.
    • Maintenant, fixez le couvercle et vissez-le en place (voir figure 2).
      2 x 1,2 mm vis Phillips
      1 x 1,7 mm vis Phillips (non magnétique)
    • Puis rabattez soigneusement l’écran. Veillez à ce que le bord de l’écran où se trouvent les câbles s’enclenche correctement. Appuyez maintenant avec précaution sur l’écran en direction du bouton Accueil jusqu’à ce qu’il soit correctement installé dans le cadre. (Voir figure 3).

    Étape Suivante pour réparer l’écran de l’iPhone 5 : Fixation des vis du boîtier





    • Vissez maintenant les deux vis pentalobées au fond de l’enceinte.
      2 vis à pentalobe de 3,6 mm

    Étape Suivante pour réparer l’écran de l’iPhone 5 : Facultatif : Corriger la température de couleur de l’écran




    Depuis l’iOS 10, la température de couleur de l’affichage peut être ajustée.


    • ouvrir « Réglages »&gt ; « Général »&gt ; « Accessibilité »&gt ; « Accommandes d’affichage »
    • sélectionner « Filtres de couleur »
    • activer « Filtres de couleur »
    • sélectionner le filtre « Teinte de couleur »
    • l’intensité de la couleur peut être ajustée avec un curseur
