Pour commencer la réparation de votre iPhone 11

Si vous êtes bloqué ou si vous avez des questions, vous pouvez poster un commentaire. Nous serons heureux de vous aider.

1ère étape pour réparer l’écran de l’iPhone 11 : Éteindre l’iPhone 11





  • Pour protéger votre iPhone 11 contre les dommages lors des réparations, éteignez-le complètement. Pour ce faire, appuyez sur le bouton d’attente et sur l’un des deux boutons de volume pendant environ trois secondes.
  • Si le curseur affiche le message « Eteindre », vous pouvez l’essuyer de gauche à droite. Votre téléphone va maintenant s’éteindre complètement. Ce processus prend environ dix secondes.

Étape Suivante pour réparer l’écran de l’iPhone 11 : Retrait des vis du pentalobe





    2 × 6,8 mm Pentalobe

Utilisez un tournevis Pentalobe (PL1) pour ouvrir votre iPhone 11.


  • Sur le côté inférieur du boîtier, à droite et à gauche du connecteur Lightning, vous verrez deux vis Pentalobe. Retirez les deux et placez-les dans un champ commun sur le pad magnétique.

  • Une fois l’appareil ouvert, la protection garantie contre la poussière et les éclaboussures d’eau selon la classification IP68 expirera.
  • Étape Suivante pour réparer l’écran de l’iPhone 11 : Desserrer l’écran





    • Placez votre iPhone 11 sur une surface douce et propre. Cela évitera les rayures au dos de votre appareil à cette étape.
    • Pour soulever l’écran, vous aurez besoin d’une ventouse, d’un plectre en plastique dur et d’un séchoir à air chaud. Votre verre est-il très fortement éclaté ? Alors collez à l’avance une bande de ruban adhésif sur le verre pour vous protéger des éclats.
    • Pour retirer l’écran collé du cadre, chauffez le bord de l’écran avec votre sèche-cheveux à environ 60° C (140° F) degrés.
    • Posez maintenant la ventouse sur le bord inférieur de l’iPhone. Utilisez le porte-clés de la ventouse pour soulever l’écran. En même temps, poussez le plectre en plastique dur entre l’étui et le cadre de l’écran et appuyez sur le cadre de l’étui vers le bas. Pour retirer l’adhésif de l’écran, vous devez déplacer le plectre complètement autour de l’iPhone. L’outil ne doit pas être inséré à plus de 5 mm de l’appareil pour éviter d’endommager les composants à l’intérieur de l’iPhone. C’est particulièrement important sur le côté du bouton de veille, car c’est là que se trouvent les câbles flexibles sensibles de l’écran. Vous pouvez également utiliser un iFlex au lieu du plectre en plastique dur. Cependant, cela peut laisser des rayures sur le cadre.

      • Une fois que vous avez fait le tour de l’appareil avec le plectre, vous pouvez maintenant pousser l’écran vers le haut à l’aide du plectre Cela libérera les pinces métalliques du cadre.
      • Maintenant, ouvrez l’écran sur le côté. Pour éviter de trop étirer les câbles flexibles, vous pouvez appuyer l’écran contre un objet stable ou utiliser le iHold.

    • Ne pas ouvrir l’écran à plus de 90 degrés pour éviter d’endommager les câbles flexibles sensibles.

    • Étape Suivante pour réparer l’écran de l’iPhone 11 : Débranchement des connecteurs d’affichage





        5 × 1,1 mm Type Y Connecteur tactile Connecteur LCD Connecteur d’écouteur

      Les trois connecteurs d’affichage pour l’écouteur, l’écran LCD et l’écran tactile sont fixés par une plaque métallique.


      • Avec un tournevis de type Y000, vous pouvez retirer les vis de type Y du couvercle métallique. Placez toutes les pièces dans un champ commun sur le tapis magnétique.

    • Avec l’iPhone 7, Apple a introduit les vis de type Y. Peut-être avez-vous aussi entendu le terme Tri-Point ou Tri-Wing, qui est un nom erroné pour ce type de vis. Pour les retirer, veillez à utiliser un tournevis adapté afin de ne pas endommager les têtes de vis.

      • Une fois le couvercle métallique retiré, vous pouvez retirer les trois connecteurs avec précaution. Pour ce faire, utilisez un spudger en plastique et non en métal. Placez le spudger sous le connecteur et soulevez-le doucement.
      • Maintenant vous pouvez enlever l’écran. Ne soyez pas surpris s’il y a des traces de colle sur le cadre et l’écran.

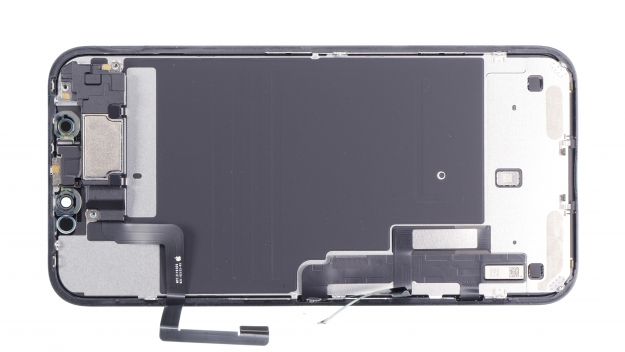

      Étape Suivante pour réparer l’écran de l’iPhone 11 : Desserrer l’écouteur





        3 × 1,5 mm Phillips 1 × 1,2 mm Type Y

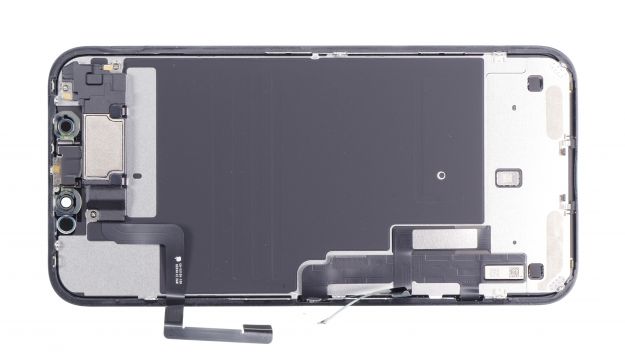

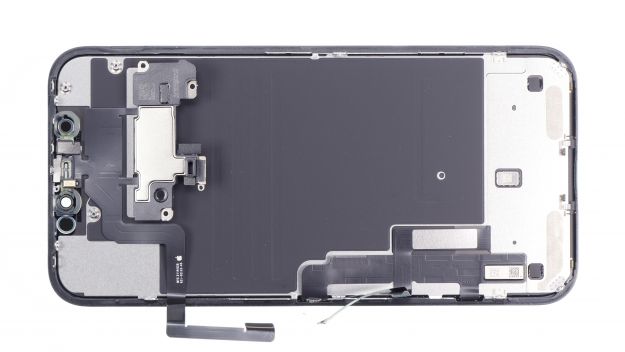

    • Lorsque vous détachez le casque d’écoute, vous devez faire attention aux câbles souples, fins et sensibles, qui relient le casque d’écoute et les capteurs. Cette pièce ne peut pas être remplacée. Si elle est endommagée, elle peut causer des problèmes avec la fonction FaceID.

      • Enlevez les quatre vis qui maintiennent l’écouteur dans l’appareil. Repliez ensuite l’écouteur.

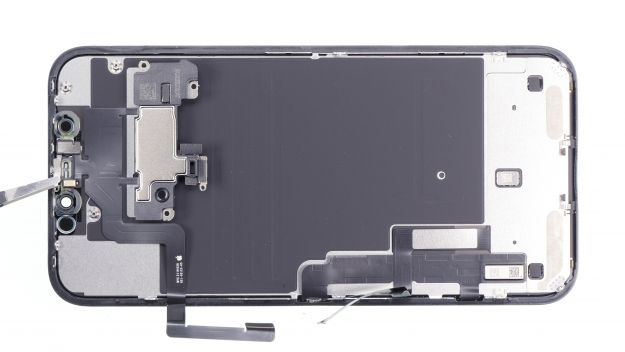

      Étape Suivante pour réparer l’écran de l’iPhone 11 : Retrait du câble flexible du capteur et de l’écouteur




      Le câble Flex de l’oreillette accueille divers capteurs qui sont conduits à travers plusieurs ouvertures de l’écran. Par exemple, le capteur de proximité est situé directement sous l’écouteur.

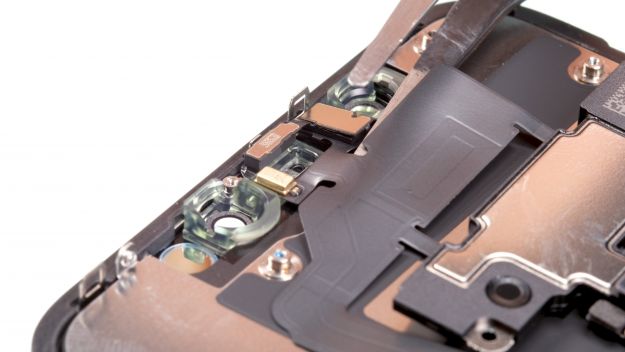

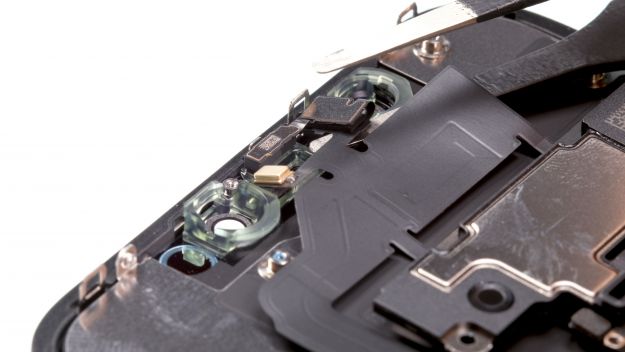

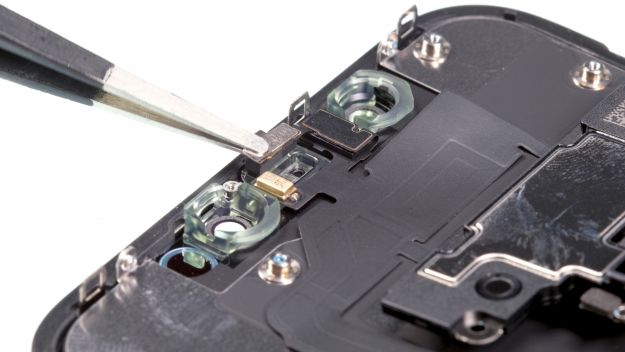

      • Enlevez d’abord le petit support métallique qui se trouve au-dessus du capteur de lumière ambiante.
      • Le câble flexible est légèrement collé. Pour décoller la colle, utilisez un sèche-cheveux ordinaire et chauffez-le.
      • Maintenant, vous pouvez soigneusement pousser un outil plat et stable, comme une spatule en acier ou une pince à épiler, sous le câble flexible.
      • Sortez les différents capteurs de leurs prises.
      • Soyez prudent lorsque vous desserrez les composants, car le câble flexible peut facilement être endommagé.

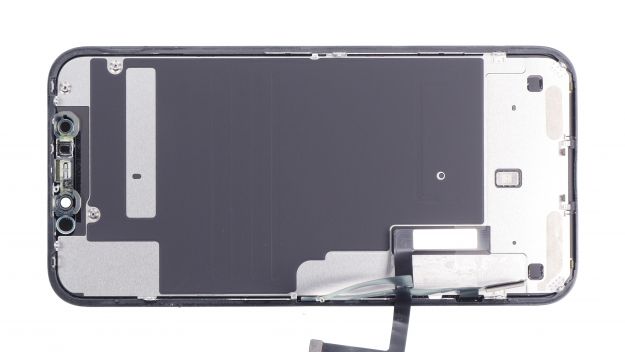

      • Une fois que toutes les pièces sont desserrées, vous pouvez retirer le câble flexible.

      Étape Suivante pour réparer l’écran de l’iPhone 11 : Retrait de la plaque arrière





        9 × 1,1 mm Type Y

      Le dos de l’écran est protégé par une plaque métallique. Vous devez l’adopter pour le nouvel affichage.


      • Tout d’abord, vous devez retirer toutes les vis en Y sur les côtés.

    • Certaines des vis sont très serrées. Pour pouvoir les desserrer, il est très important d’utiliser des outils de haute qualité.
    • Les câbles flexibles et le contrôleur d’affichage sont collés à la plaque arrière. De plus, la plaque est accrochée sur le côté inférieur.

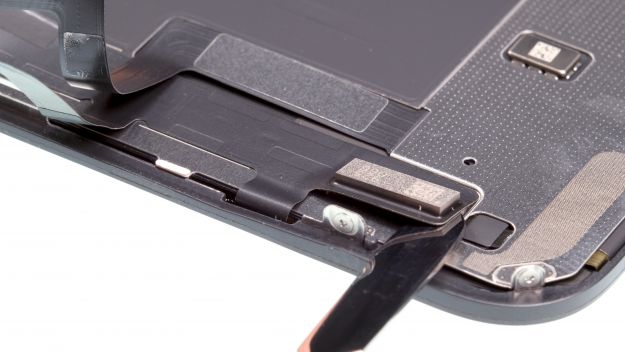

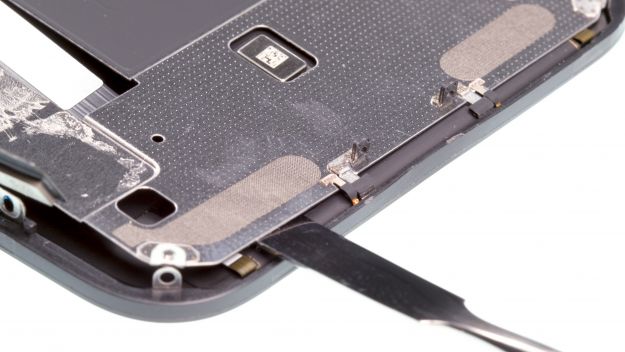

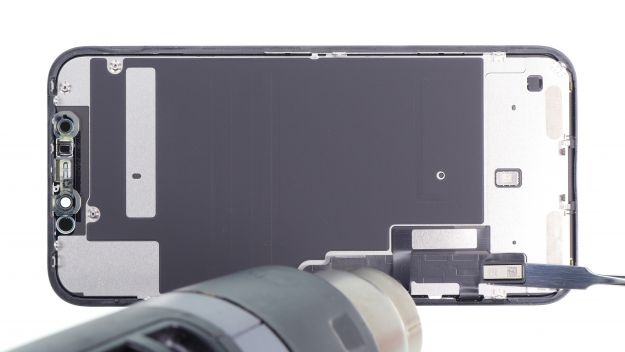

      • Avec un sèche-cheveux, vous pouvez desserrer la colle. Pour l’enlever complètement, utilisez un outil fin et glissez-le sous le câble pour le desserrer petit à petit.

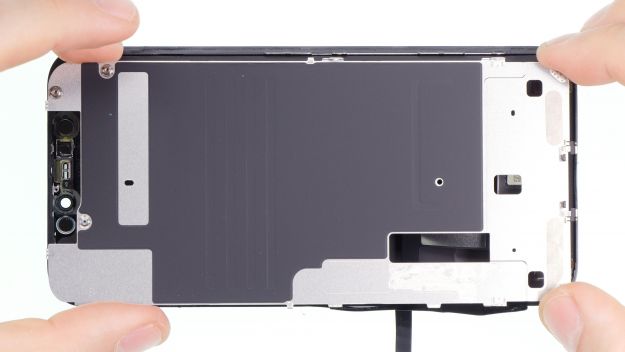

      • Lorsque tous les câbles sont desserrés, vous pouvez soulever la plaque métallique. Utilisez maintenant un outil pour passer sous le câble et détacher le reste de la colle.
      • Décrochez ensuite la plaque en dessous et faites passer le câble flexible par l’ouverture.

      Étape Suivante pour réparer l’écran de l’iPhone 11 : Préparation de la nouvelle unité d’affichage





      • L’équipement des écrans peut différer en partie. Vous devrez peut-être prendre certaines des pièces suivantes légèrement collées avant d’installer le nouvel appareil:

        • Support de caméra avant
        • Support de caméra infrarouge
        • Support de capteur
      • Enlevez le film de protection ainsi que les joints du nouvel écran.

      Les bons outils pour votre réparation

      Étape Suivante pour réparer l’écran de l’iPhone 11 : Installation de la plaque arrière





        9 × 1,1 mm Type Y

      • Maintenant, remettez la plaque arrière en place. Pour ce faire, vous faites passer un câble flexible par l’ouverture. Ensuite, mettez la plaque sur le bord inférieur en diagonale.

    • Attention ! Le deuxième câble ne doit pas être coincé sous la plaque.

      • Maintenant vous pouvez accrocher la plaque à l’écran et la poser.
      • S’assurer que la plaque est correctement positionnée et que toutes les ouvertures de vis s’adaptent parfaitement. Si ce n’est pas le cas, soulevez un peu la plaque et poussez les crochets un peu plus fort sous le cadre de l’écran.
      • Maintenant vous pouvez coller le câble flexible avec le contrôleur de l’écran sur la plaque arrière et le fixer avec les vis en Y

      Étape Suivante pour réparer l’écran de l’iPhone 11 : Installation des capteurs





      • Prenez les câbles flexibles de l’oreillette et des capteurs et guidez-les dans les ouvertures correspondantes sur l’écran.

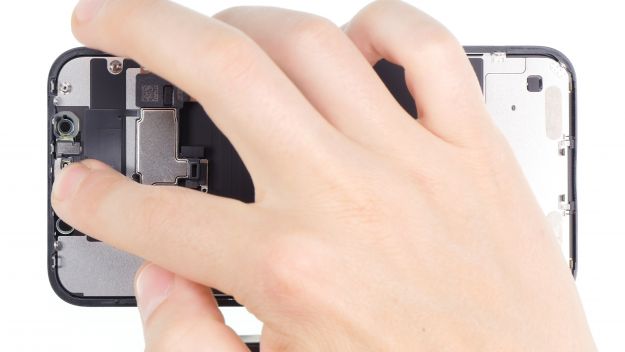

      • Prenez maintenant un peu de pression sur les capteurs pour vous assurer qu’ils s’adaptent correctement.

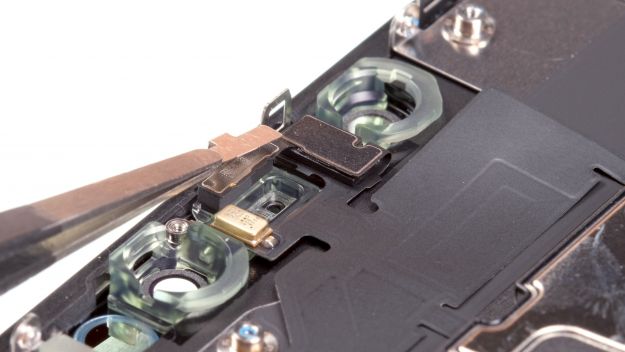

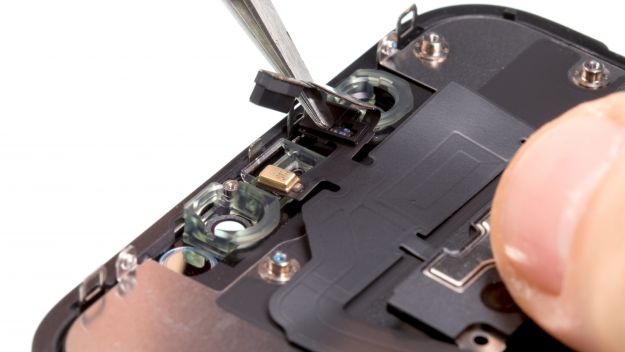

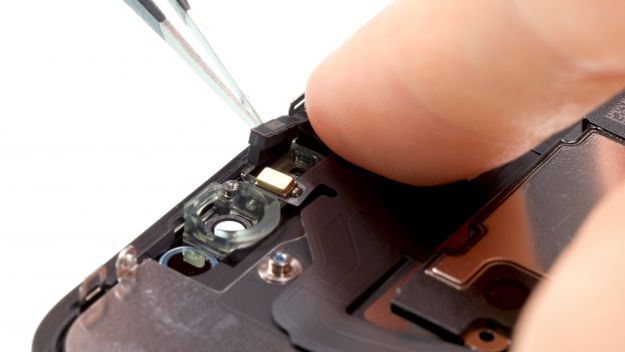

      • Attachez également le petit support métallique au-dessus du capteur de lumière ambiante.

      Étape Suivante pour réparer l’écran de l’iPhone 11 : Installation de l’écouteur





        3 × 1,5 mm Phillips 1 × 1,2 mm Type Y

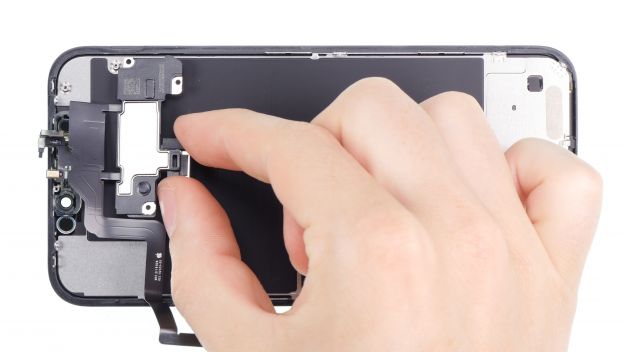

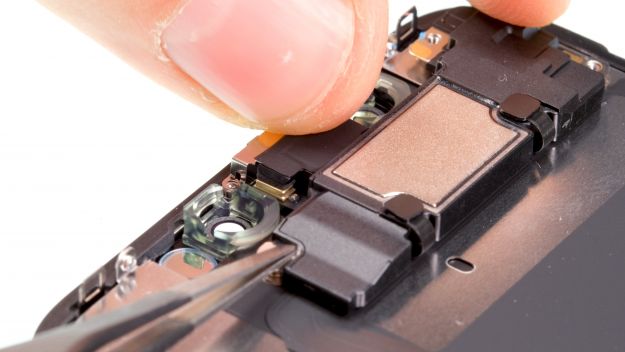

      • Maintenant, vous pouvez remettre l’oreillette. Assurez-vous que les trous de vis sont correctement positionnés sur les filetages de l’écran.

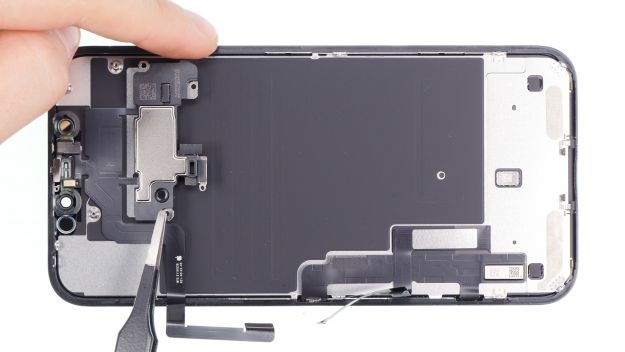

      • Puis fixez l’écouteur avec les différentes vis.

    • Ne mélangez pas les vis et ne les serrez pas trop. Sinon, elles pourraient apparaître sur la face avant de l’écran.

      Étape Suivante pour réparer l’écran de l’iPhone 11 : Fixation d’un nouvel autocollant de cadre (facultatif)




    • Dans les photos, nous vous montrons comment appliquer le cadre adhésif en utilisant l’iPhone 8 comme exemple. L’iPhone 11 est très similaire dans sa conception, donc l’adhésif est appliqué de la même manière.

      • Enlevez les résidus de colle du cadre métallique et de l’écran. Cela garantira un bon ajustement du cadre adhésif.
      • Maintenant, vous êtes prêt à appliquer le nouveau cadre adhésif. Retirez le premier film de protection.
      • Premièrement, placez le cadre adhésif sur un bord du boîtier. De là, vous pouvez l’appliquer sur l’appareil petit à petit. N’appuyez pas fermement sur le cadre adhésif avant d’être sûr qu’il est bien en place. Vous pouvez utiliser le spudger en plastique pour cela.
      • Enlevez maintenant le prochain grand film de protection.
      • Ne retirez pas le dernier petit film de protection avant d’avoir connecté l’écran et fixé les plaques de recouvrement. Vous éviterez ainsi que quelque chose ne se colle sur le cadre adhésif.

    • Prêtez attention au bon positionnement du cadre adhésif. Les coins sont différents et aident à trouver la bonne position.
    • L’iPhone n’est plus 100% étanche après réparation !
    • Étape Suivante pour réparer l’écran de l’iPhone 11 : Connexion de l’écran





        Connecteur tactile Connecteur d’affichage Connecteur d’écouteur 5 × 1,1 mm Type Y

      • Maintenant, vous remettez l’unité d’affichage sur le cadre. Pour éviter de trop étirer les câbles flexibles sensibles, il est préférable d’appuyer l’écran contre un objet stable. Veillez à ce que votre iPhone ne glisse pas pendant le travail.
      • Après cela, vous pouvez rebrancher les deux connecteurs d’affichage et le connecteur de l’écouteur.
      • Les connecteurs doivent s’adapter correctement dans l’appareil. Vous ne devez pas les faire glisser sur les fentes de la carte logique, sinon vous pourriez endommager les contacts.


      • Fixez la plaque de couverture avec les vis de même longueur.

      Étape Suivante pour réparer l’écran de l’iPhone 11 : Tester l’iPhone 11




      Vérifiez toutes les fonctions de votre téléphone avant de le refermer, en particulier en regardant la pièce que vous avez remplacée. N’oubliez pas de vérifier également tous les autres composants : Fonctionnent-ils toujours comme avant la réparation, par exemple, avez-vous branché l’écran correctement ?

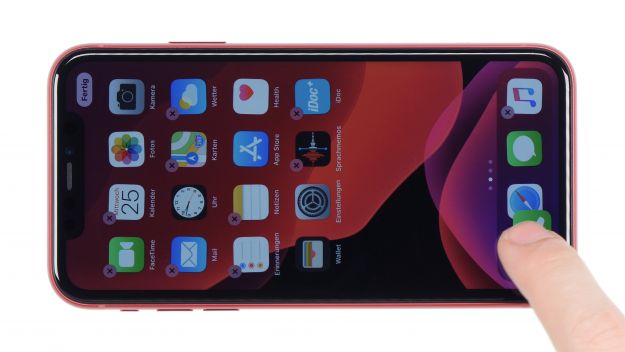

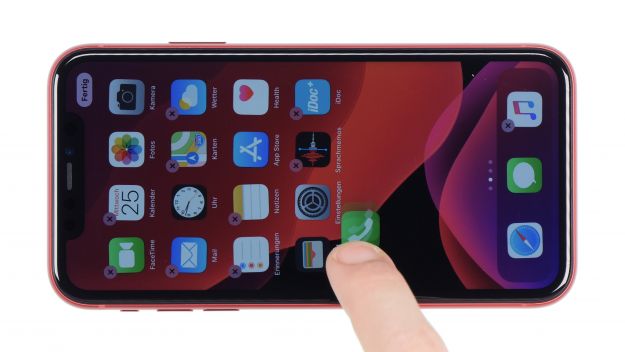

      • Vous pouvez tester l’écran tactile de votre téléphone en sélectionnant une application et en la déplaçant sur tout l’écran. Si cela fonctionne sans problème et que l’application suit partout, l’écran tactile est bon.
      • Tester la luminosité de l’affichage.
      • Tester le microphone, les haut-parleurs, l’écouteur et le capteur de proximité en appelant quelqu’un.

      Étape Suivante pour réparer l’écran de l’iPhone 11 : Installation de l’écran





      • Etes-vous sûr que tout se passe comme vous le souhaitez ? Alors il est temps de remettre l’écran en marche ! Prenez-le dans vos deux mains, tenez-le au-dessus du cadre et appuyez lentement.
      • Lorsque le cadre est en place, vous pouvez appuyer progressivement sur tout le cadre.

      Étape Suivante pour réparer l’écran de l’iPhone 11 : Fixation des vis du pentalobe





        2 × 6,8 mm Pentalobe

      • Placez les deux vis pentalobées à gauche et à droite du connecteur Lightning dans le boîtier.
