Guide de réparation de l’écran de l’Honor 10

Guide de réparation de l’écran du Huawei Honor 10

Guide de réparation de l’écran de l’Honor 10

Pour commencer la réparation de votre Honor 10

Si vous êtes bloqué ou si vous avez des questions, vous pouvez poster un commentaire. Nous serons heureux de vous aider.

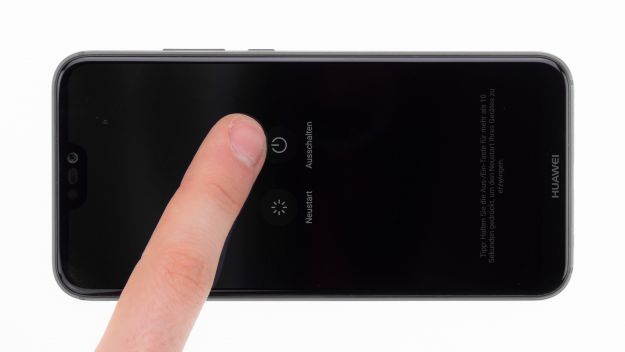

1ère étape pour réparer l’écran du Huawei Honor 10 : Éteindre l’appareil

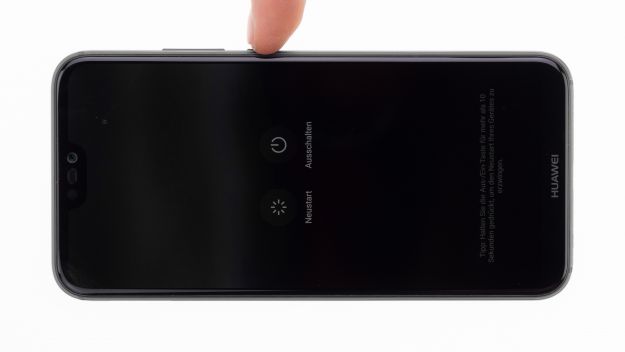

  • Eteignez votre appareil en maintenant le bouton d’alimentation enfoncé jusqu’à ce que l’option « Power off » apparaisse.

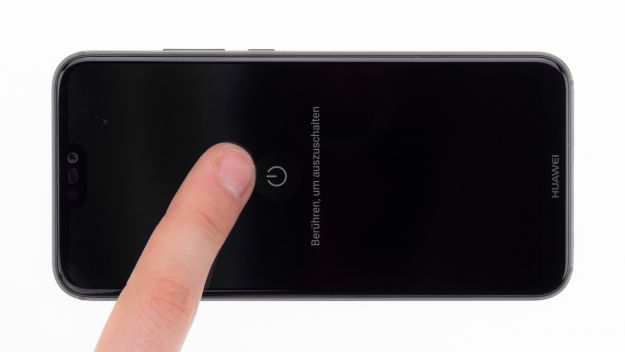

  • Utilisez votre doigt pour confirmer que vous voulez éteindre votre Honor 10 et attendez que l’écran se vide.

  • Ici, sur l’image, vous voyez un autre appareil, car l’affichage de l’Honor 10 ne fonctionne plus.
  • Étape Suivante pour réparer l’écran du Huawei Honor 10 : Retirez la couverture arrière

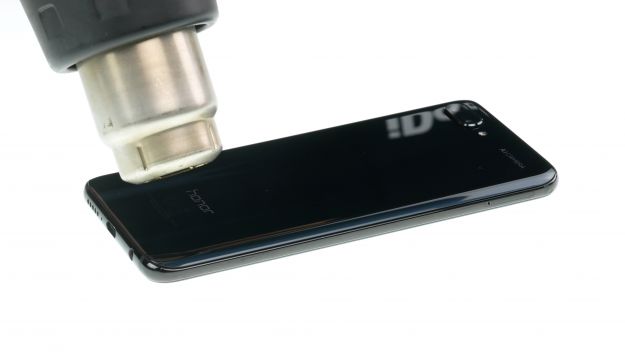

    • La couverture arrière est fermement collée au châssis. Chauffer l’appareil uniformément avec de l’air chaud pour ramollir la colle. Une température de 60 – 80°C devrait être suffisante. En règle générale, vous devriez toujours être en mesure de toucher votre appareil sans qu’il soit trop chaud.
    • Le la façon la plus simple de détacher le dos de la couverture est d’utiliser un outil plat et flexible comme l’iPlastix ou l’iFlex. Vous aurez également besoin de plusieurs pics pour décoller la couverture arrière tout autour.

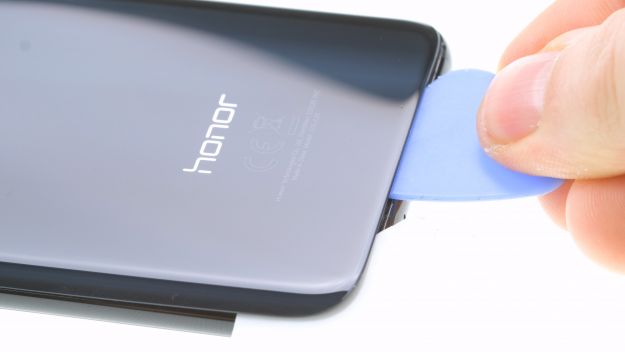

    • chauffez l’endroit où vous commencez et placez un outil plat entre la couverture arrière et le cadre.

  • L’iPlastix est en plastique, il ne raye donc pas l’appareil. D’autre part, il est très souple et délicat à insérer.
  • Be Attention, la couverture arrière peut se casser très facilement. Si nécessaire, appliquer la chaleur plusieurs fois et essayer à nouveau. Retrait de la couverture arrière pourrait prendre un peu plus de temps. Prenez un peu plus de temps et travaillez soigneusement pour assurez-vous de ne rien casser.

    • Une fois que l’outil est Insérez un pic dans la fente pour la maintenir ouverte. Ensuite, faites fonctionner l’outil autour de tout le bord pour détacher progressivement la colle.
    • Puis chauffez la partie suivante et insérez les pics un par un.

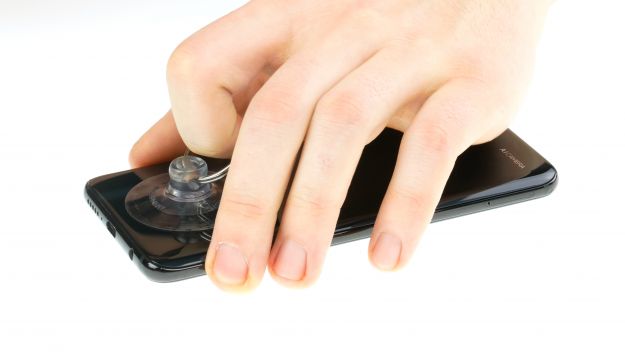

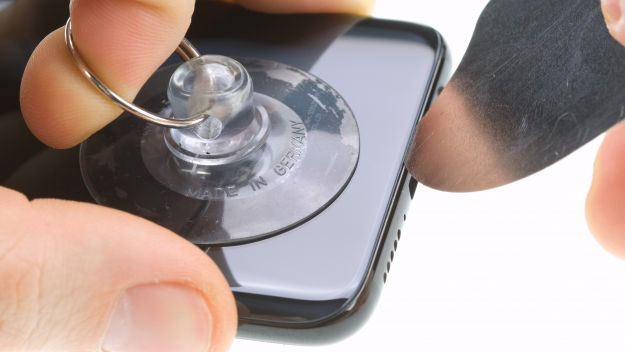

  • Utilisez une ventouse pour soulever le verre si vous ne trouvez pas d’endroit où insérer l’outil

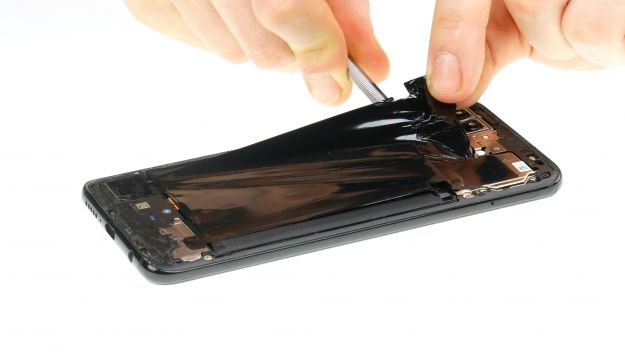

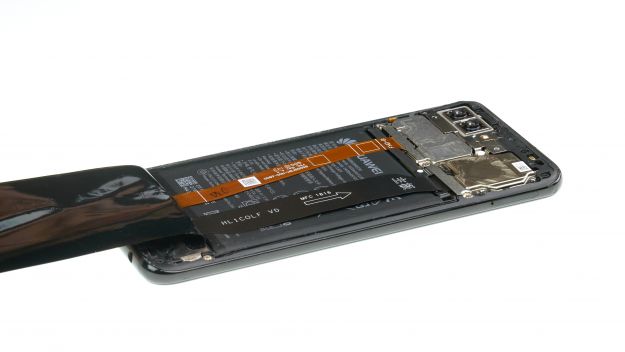

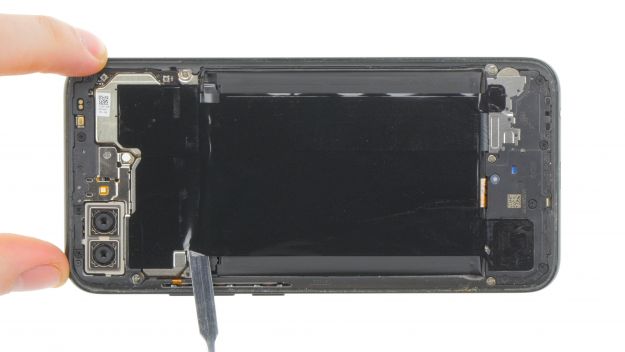

  • Étape Suivante pour réparer l’écran du Huawei Honor 10 : Desserrer le bouclier thermique

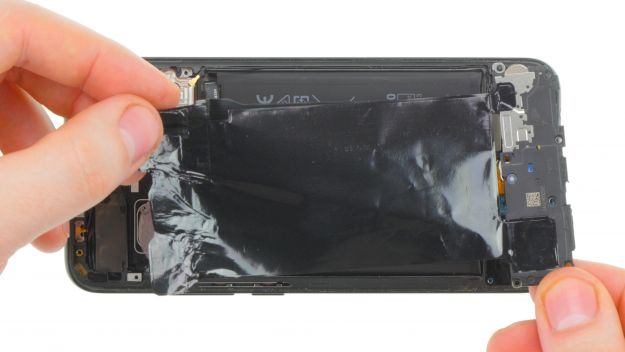

    Tous les composants de l’appareil sont recouverts d’une feuille de graphite noir, qui sert à une meilleure répartition de la chaleur.


    • Desserrer la feuille sur la face supérieure et la rabattre.
    • Vous pouvez chauffer l’adhésif à nouveau pour le détacher plus facilement.

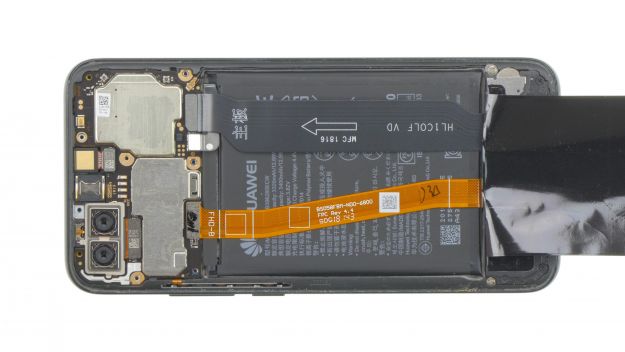

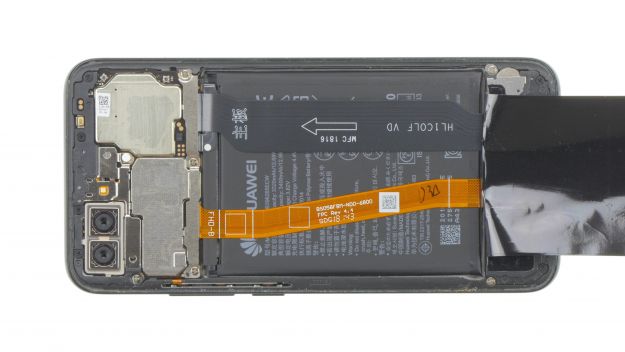

    Étape Suivante pour réparer l’écran du Huawei Honor 10 : Débranchez la batterie





      3 × 2,8 mm Phillips Connecteur de batterie

  • Avant de commencer la réparation, déconnectez toujours le contact de la batterie en premier pour éviter les courts-circuits et éviter de tourner accidentellement sur votre appareil pendant la réparation.

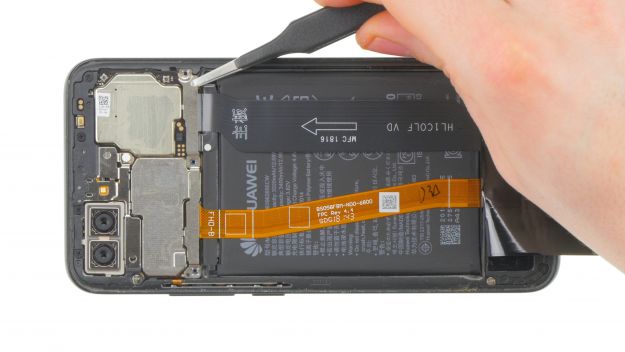

    • Utilisez un tournevis phillips (PH00) pour retirer les vis phillips. Ensuite, enlevez le couvercle. Le couvercle est accroché en dessous sur la face supérieure. Placez toutes les pièces dans la même section de votre un tampon magnétique.

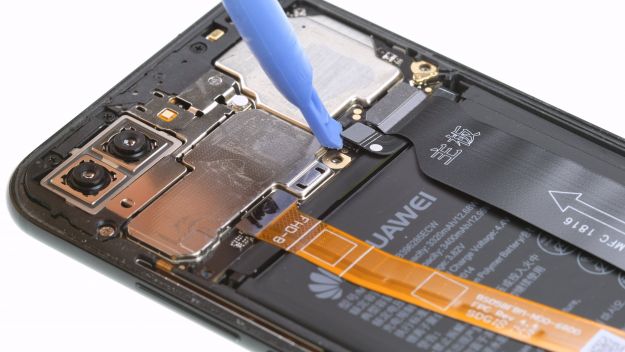

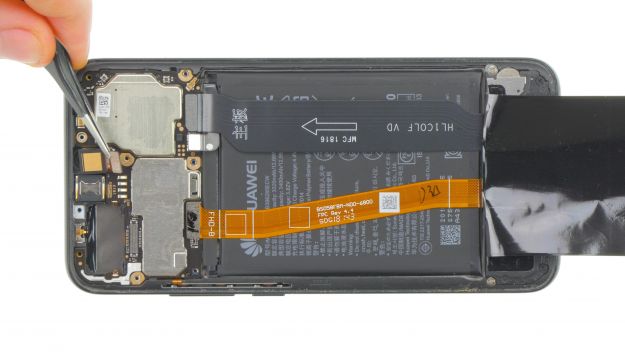

    • En utilisant le spudger, débranchez soigneusement le contact de la batterie de la carte mère. Utilisez un outil en plastique pour éviter les courts-circuits.

  • Toujours faire levier d’un côté où il n’y a pas de petits composants sur la carte mère. De cette façon, vous évitez les dommages.
  • Étape Suivante pour réparer l’écran du Huawei Honor 10 : Enlever les caméras





      4 × 3,4 mm Phillips 2 × 2,8 mm Phillips Connecteur de caméra

    Ensuite, retirez les deux modules de caméra. Les contacts des caméras sont protégés par un couvercle.


    • Desserrer toutes les vis Phillips d’abord. L’une d’entre elles est recouverte d’un petit autocollant blanc.

  • Les vis dans l’honneur 10 ont des longueurs différentes. Faites attention à ne pas les confondre.


    • Ensuite, détachez soigneusement le couvercle à l’aide d’une pince à épiler. Le couvercle est accroché à plusieurs endroits.

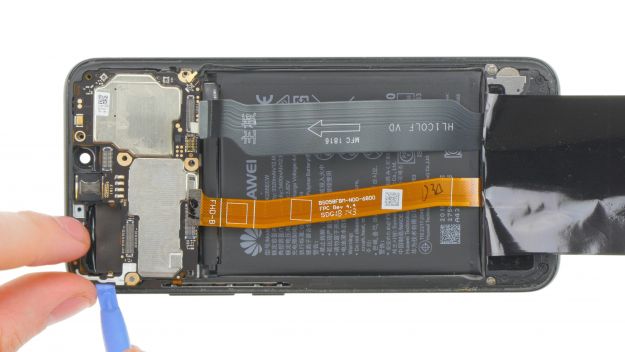

    • Ensuite, desserrez soigneusement les connecteurs avec un spudger.
    • Enfin, retirez les deux caméras de l’appareil.

  • Veillez à ce qu’aucune saleté ou empreinte digitale ne se retrouve sur les objectifs de l’appareil photo.

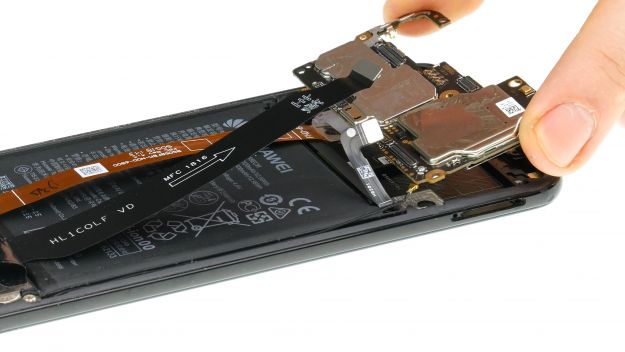

  • Étape Suivante pour réparer l’écran du Huawei Honor 10 : Supprimer la carte mère





      Connecteur d’antenne Connecteur de câble USB flexible Connecteur d’affichage

    Plusieurs câbles plats flexibles et une antenne sont toujours connectés à la carte mère. les contacts des câbles plats flexibles avec le spudger. Les câbles connecter l’écran et la carte USB à la carte mère.

  • Loosen le câble de l’antenne en tournant soigneusement la pincette. Ne pas retirer le contact avec un spudger. Il y a un risque d’endommager la prise de courant sur la carte de circuit imprimé.
  • Enlevez le support de la carte SIM s’il est encore dans l’appareil.
  • Elevez doucement la carte en la soulevant un peu puis en la sortant.
  • Étape Suivante pour réparer l’écran du Huawei Honor 10 : Supprimer l’orateur





      4 × 2,8 mm Phillips 3 × 3,4 mm Phillips

    Le haut-parleur est fixé avec plusieurs vis, légèrement collées et accrochées au cadre.



    • Premier pli sur le bouclier thermique.
    • Desserrer les vis Phillips de différentes longueurs. Triez-les sur un tapis magnétique, par exemple, pour ne pas les mélanger lorsque vous les insérez à nouveau.
    • Puis, vous faites levier sur le haut-parleur à plusieurs endroits jusqu’à ce que vous puissiez le soulever un peu et le retirer.

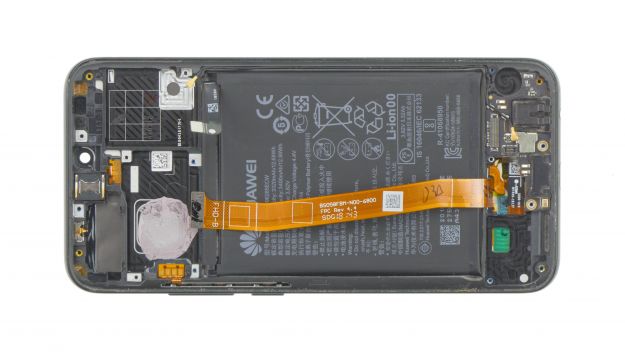

    Étape Suivante pour réparer l’écran du Huawei Honor 10 : Enlever la carte USB-C

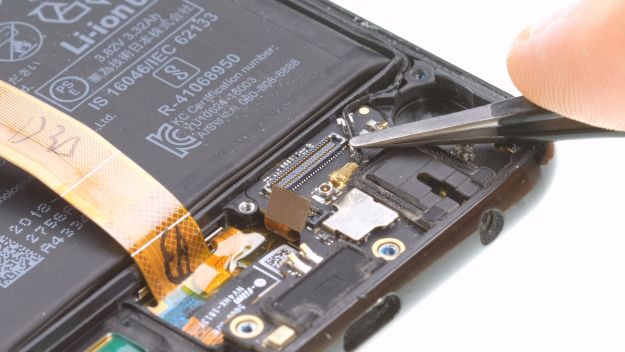

      Connecteur d’antenne Connecteur de câble USB flexible Connecteur d’empreintes digitales

    • Enlevez d’abord le câble flexible qui passe sur la batterie.
    • Desserrer le connecteur et enlever le câble.
    • Utilisez à nouveau une pince pour dégager le câble d’antenne noir et le faire sortir des pinces métalliques.
    • Desserrer le petit contact pour le capteur d’empreintes digitales.

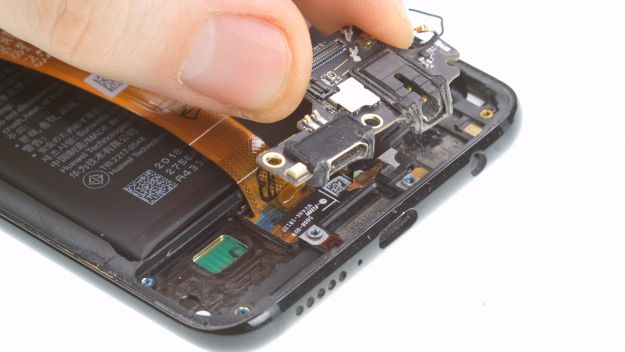

    • Serrez doucement la carte USB avec un spudger. Poussez-la pour la dégager du cadre en bas.
    • Enlevez ensuite la carte de l’appareil. Assurez-vous que les joints en caoutchouc de la prise USB et de la prise casque restent sur la carte. S’ils restent dans le boîtier, sortez-les et fixez-les à la carte.

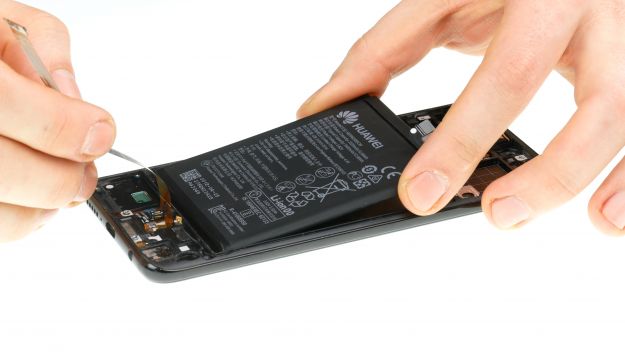

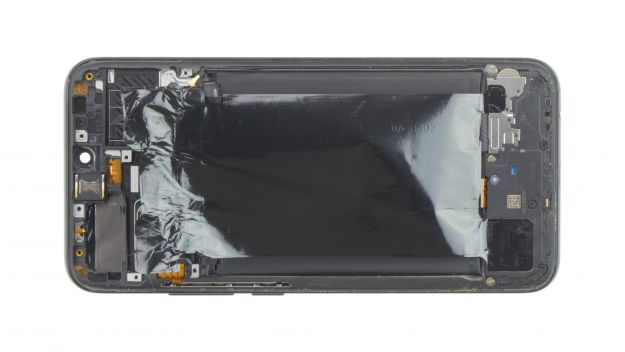

      Étape Suivante pour réparer l’écran du Huawei Honor 10 : Retirez la batterie




      La pile est collée généreusement dans le boîtier.

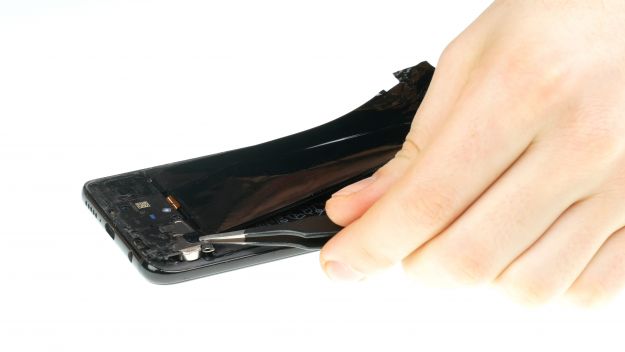

      • Vous pouvez détacher la colle plus facilement en la réchauffant à nouveau. Mais ne chauffez jamais la batterie directement, chauffez-la à partir de l’écran.
      • Glissez un outil plat comme l’iPlastix sous la batterie.
      • Si vous ne pouvez pas le mettre sous la batterie, vous pouvez aussi utiliser un outil plus large et plus stable comme le Battery Spudger.
      • Déplacez ensuite un outil plat et retirez progressivement la batterie de l’appareil.

    • Essayer de plier la batterie le moins possible et faire attention à ne pas endommager la surface.

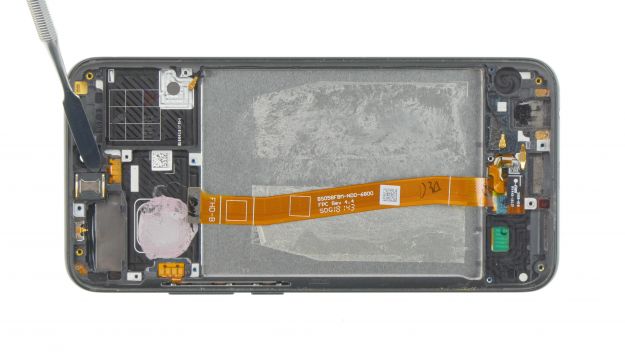

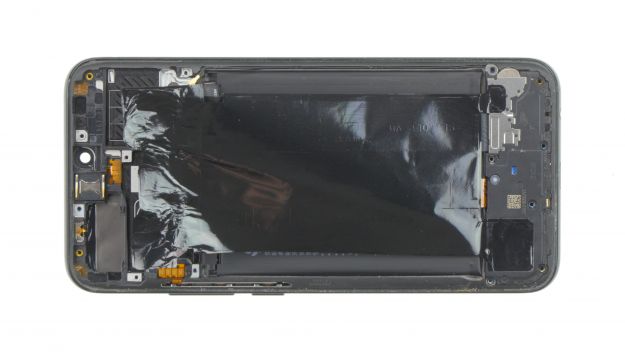

    • Étape Suivante pour réparer l’écran du Huawei Honor 10 : Retirez l’écouteur et l’antenne





      • L’écouteur est légèrement collé dans le dispositif.

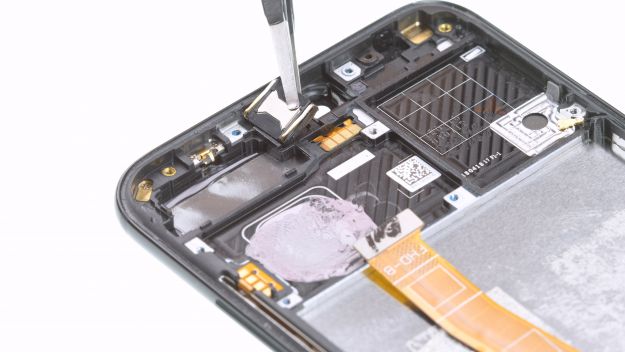

      • Chauffez l’adhésif et retirez l’écouteur.
      • Notez l’orientation des contacts dorés pour insérer correctement l’écouteur plus tard.

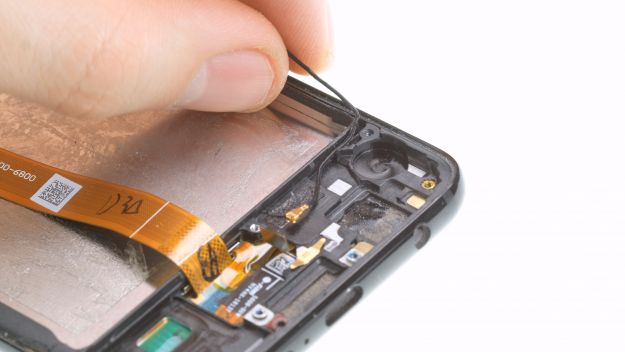

      • Tirez l’antenne noire de son guide latéral.

      Les bons outils pour votre réparation

      Étape Suivante pour réparer l’écran du Huawei Honor 10 : Transfert des touches de veille et de volume (facultatif)




      Vérifiez si votre écran de remplacement est déjà équipé de touches de mise en veille et de volume. Si ce n’est pas le cas, vous devez les copier à partir de l’ancien écran.

    • chauffez le câble flexible avec les quatre surfaces de contact dorées et desserrez-le soigneusement avec une spatule en acier ou un autre outil très fin.
    • Entraînez la spatule en acier entre le câble et le cadre du boîtier et desserrez l’adhésif à cet endroit également.

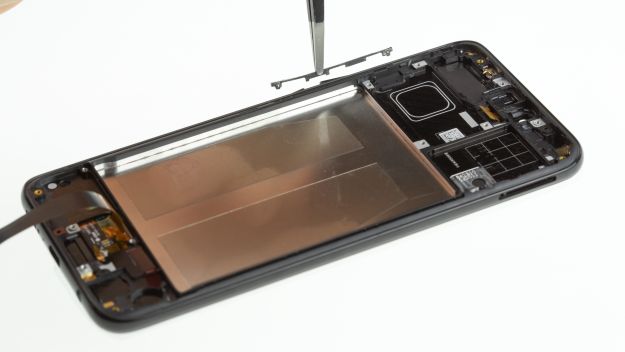

    • Enlevez le composant du cadre avec les boutons.
    • Déposez le clip argenté qui fixe les boutons dans le cadre.
    • Enlevez les deux boutons.
    • Installez toutes les pièces dans le nouvel affichage. Assurez-vous que le clip argenté fixe les touches et que les boutons fonctionnent.

    Étape Suivante pour réparer l’écran du Huawei Honor 10 : Préparer le nouvel affichage





    • Comparez maintenant votre écran avec le nouvel écran de remplacement et vérifiez si vous devez encore reprendre de petites pièces telles que les joints.
    • Aussi vérifier que la pièce de rechange ne présente pas de dommages extérieurs. Si le verre est rayé ou le câble flexible est endommagé, n’installez pas l’écran mais échangez-le avec votre revendeur.
    • Si tout est en bon état, retirez tout le film plastique sur les différentes surfaces adhésives.

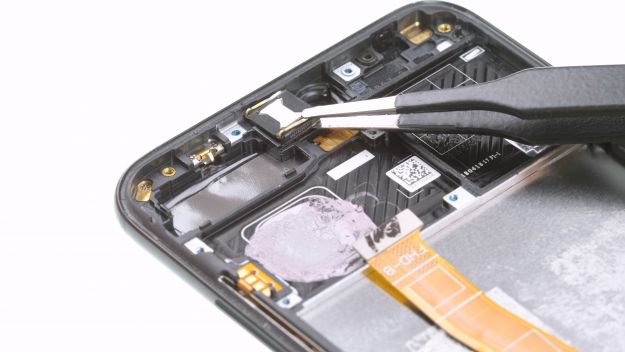

    Étape Suivante pour réparer l’écran du Huawei Honor 10 : Installez l’écouteur et l’antenne

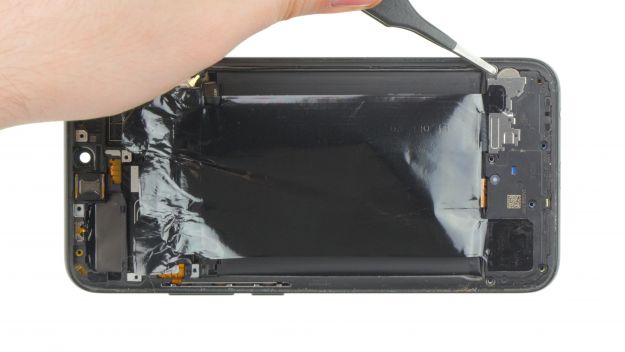

    • Placez l’antenne noire dans son guide latéral.
    • Mettez l’écouteur à sa place.

  • Assurez-vous que les contacts dorés pointent vers la gauche dans l’appareil.

  • Étape Suivante pour réparer l’écran du Huawei Honor 10 : Insérer la pile





    • Placez la pile dans l’appareil.
    • Veuillez vous assurer qu’elle a un peu d’espace de tous les côtés et qu’elle n’est pas pressée contre un côté.

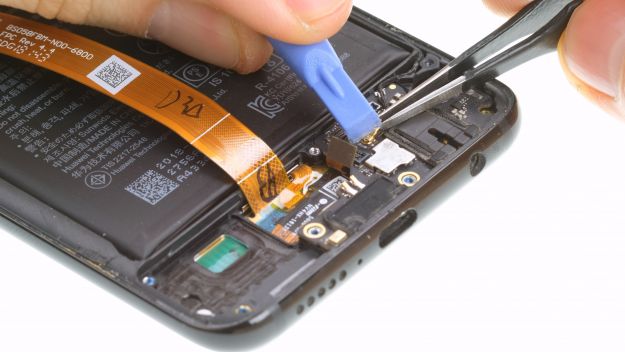

    Étape Suivante pour réparer l’écran du Huawei Honor 10 : Installer la carte USB-C





      Connecteur d’antenne Connecteur de câble USB flexible Connecteur d’empreintes digitales

    • S’assurer que les joints en caoutchouc de la prise USB et de la prise casque sont bien sur la planche.

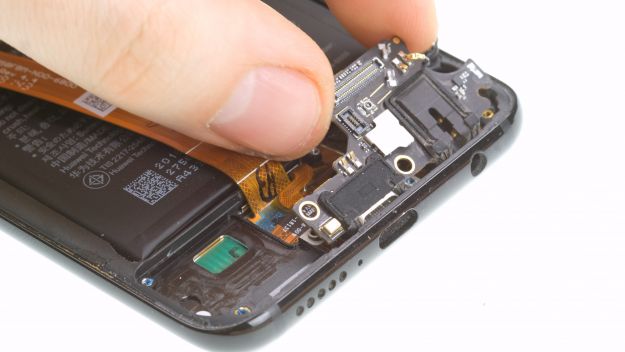

    • Placer la planche sur le bord inférieur et appuyer dessus jusqu’à ce qu’elle s’adapte correctement.
    • Connecter le câble d’antenne noir et l’enfoncer dans les supports argentés.
    • Connecter le capteur d’empreintes digitales et le câble flex large. La flèche blanche doit pointer vers le haut.

    Étape Suivante pour réparer l’écran du Huawei Honor 10 : Installer le haut-parleur





      4 × 2,8 mm Phillips 3 × 3,4 mm Phillips

    • Insérer le haut-parleur avec l’écran thermique et l’enfoncer fermement dans l’appareil jusqu’à ce qu’il soit bien en place.
    • Sécuriser le haut-parleur avec les vis Phillips.

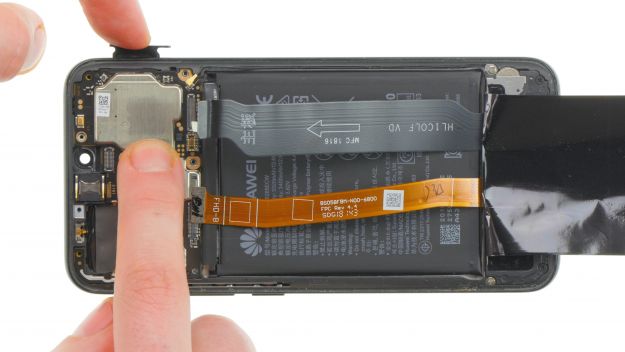

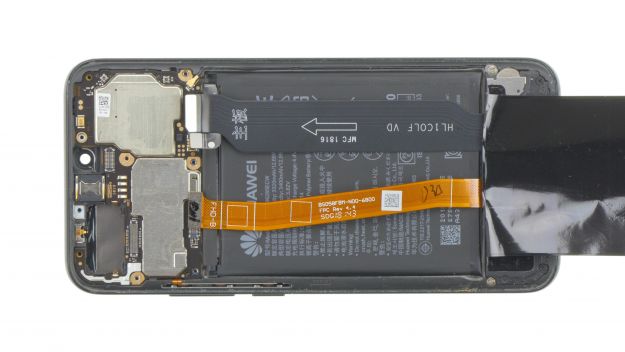

    Étape Suivante pour réparer l’écran du Huawei Honor 10 : Installer la carte mère





      Connecteur d’antenne Connecteur de câble USB flexible Connecteur d’affichage

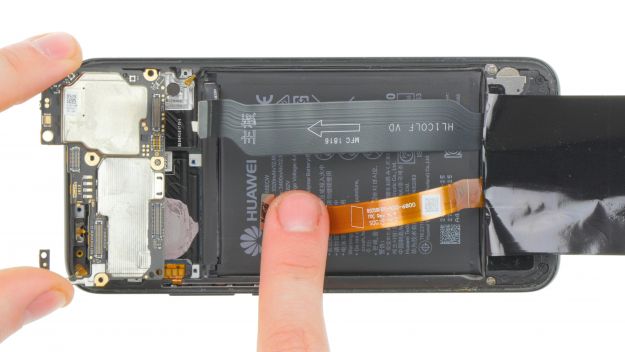

    • Insérez la carte mère dans l’appareil et assurez-vous de ne pas pincer les câbles sous la carte.
    • Pressez un peu la carte mère et vérifiez qu’elle s’adapte correctement.
    • Insérez le support de la carte SIM. S’il est coincé, ne l’enfoncez pas avec force, mais vérifiez si la carte mère est correctement placée.
    • Connectez les deux câbles flexibles et le câble d’antenne. Vous pouvez utiliser une paire de des pinces pour positionner l’antenne, puis la connecter avec un spudger.

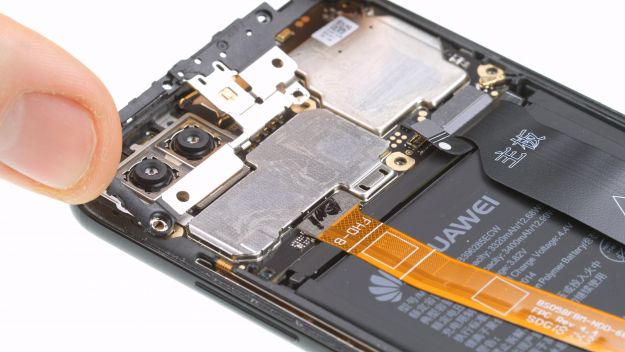

    Étape Suivante pour réparer l’écran du Huawei Honor 10 : Installer les caméras





      2 × 2,8 mm Phillips 4 × 3,4 mm Phillips

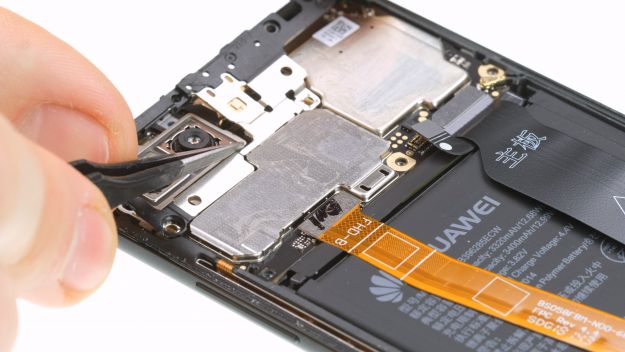

    • Placez les deux modules de caméra dans leurs ouvertures.

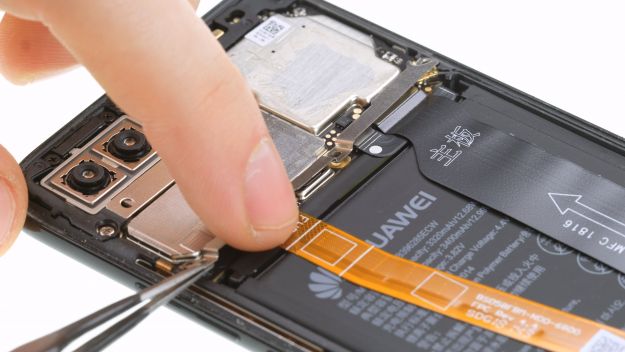

    • Connectez les connecteurs. Assurez-vous qu’ils s’enclenchent en place avec un léger clic.
    • Positionnez le couvercle sur le bord inférieur. Il doit être accroché en dessous.
    • Poussez ensuite le couvercle partout jusqu’à ce qu’il s’adapte correctement.
    • Vissez le couvercle avec les vis de différentes longueurs.

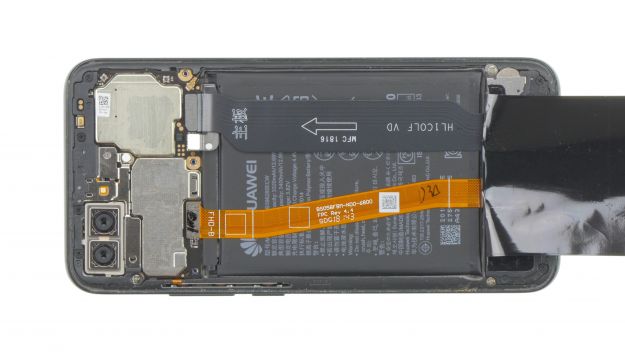

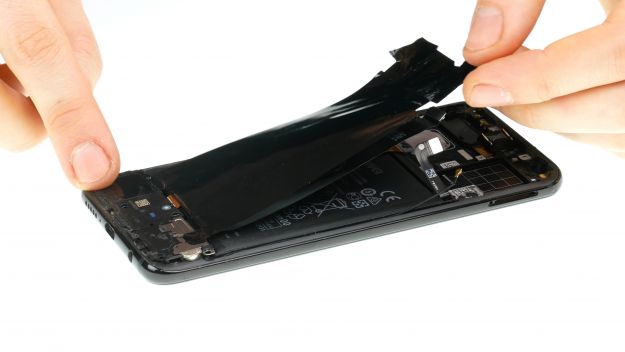

    Étape Suivante pour réparer l’écran du Huawei Honor 10 : Brancher la batterie





      Connecteur de batterie 3 × 2,8 mm Phillips

    • Connectez la batterie à la carte mère.
    • Mettez le couvercle et vissez-le.
    • Le couvercle est accroché sur la face supérieure.
    • Enfin, repliez la feuille noire et collez-la.

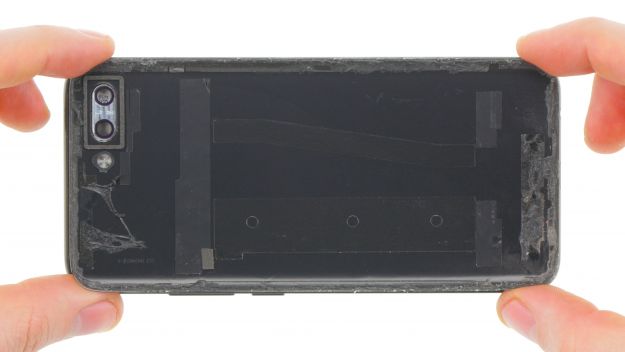

    Étape Suivante pour réparer l’écran du Huawei Honor 10 : Préparer la couverture arrière





    • Il y a plusieurs façons de remettre la couverture arrière en place.
    • Si la colle existante est toujours en place et disponible en tous lieux, vous pouvez l’utiliser à nouveau.
    • Si ce n’est pas le cas, vous devez utiliser une nouvelle colle.
    • Enlevez d’abord tous les anciens résidus de colle.
    • Ensuite appliquer la nouvelle colle. Vous pouvez utiliser du ruban adhésif double face fin ou de la colle liquide. Soyez très économe en colle et veillez à ce qu’elle ne pénètre pas dans le device.

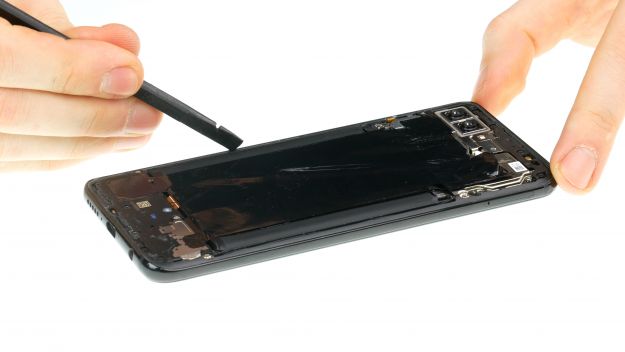

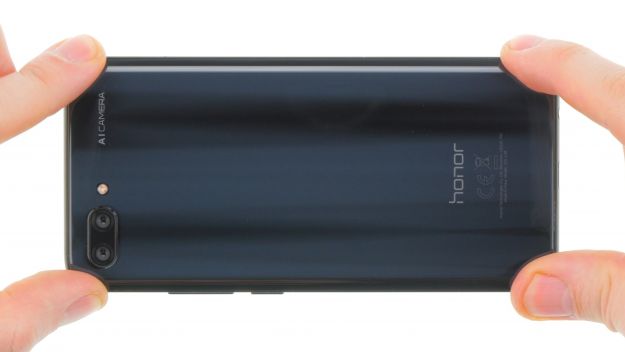

    Étape Suivante pour réparer l’écran du Huawei Honor 10 : Joindre la couverture arrière





    • Enfin, placez la couverture arrière à fleur du cadre et assurez-vous qu’elle est exactement centrée.
    • Pressez-la fermement pour que l’adhésif adhère correctement.
    • Vous pouvez aussi la réchauffer un peu et la garder entre quelques livres pendant 30 minutes pour que la colle colle colle correctement.
