Guide de réparation de l’écran de Google Pixel 3

Guide de réparation de l’écran du Google Pixel 3

Guide de réparation de l’écran de Google Pixel 3

Pour commencer à réparer votre Pixel 3

Si vous êtes bloqué ou si vous avez des questions, vous pouvez poster un commentaire. Nous serons heureux de vous aider.

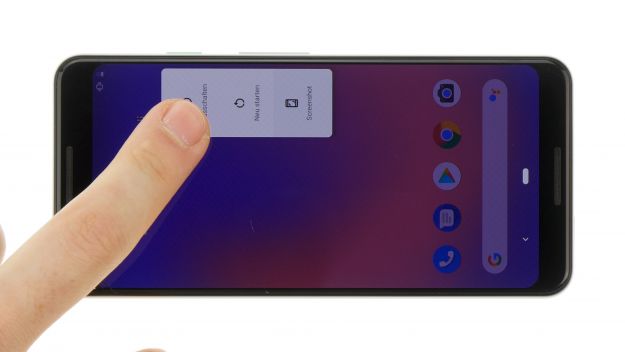

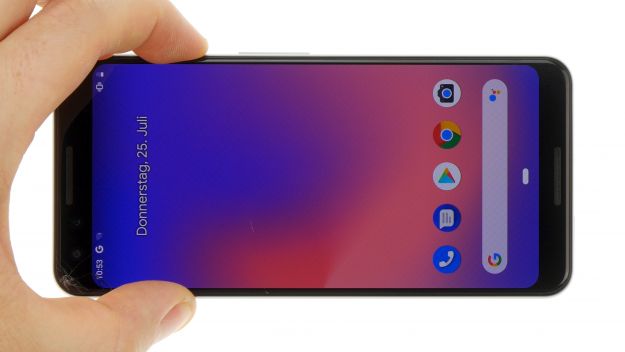

1ère Étape pour réparer l’écran du Google Pixel 3 : Éteindre l’appareil




Éteindre l’appareil avant la réparation.


  • Appuyer et maintenir le bouton de veille jusqu’à ce que « Power off » apparaisse.
  • Appuyer à nouveau pour confirmer et attendre que l’appareil se soit éteint.

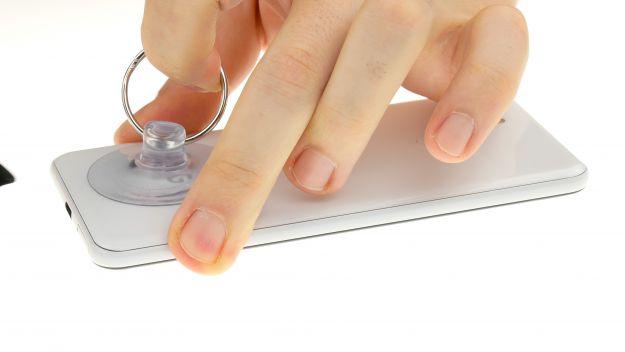

Étape Suivante pour réparer l’écran du Google Pixel 3 : Retrait de la couverture arrière

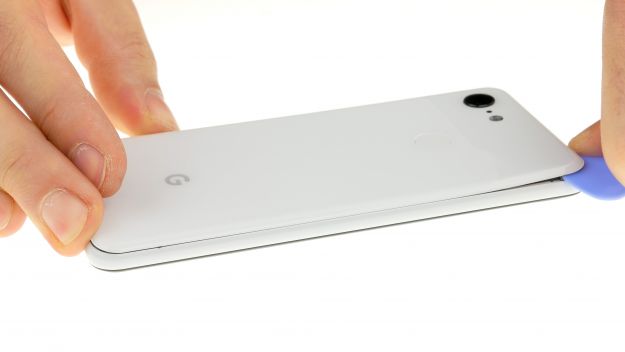

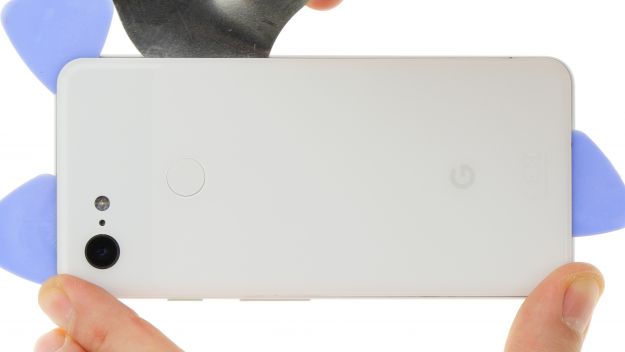

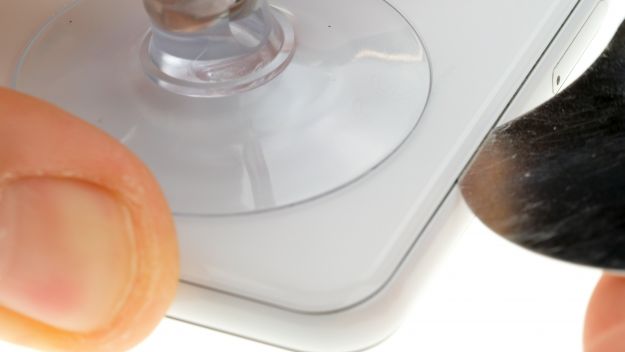

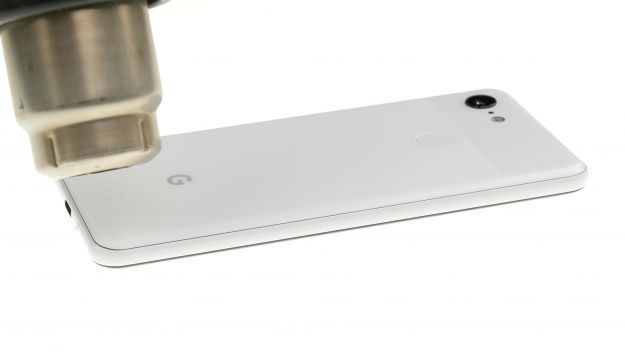

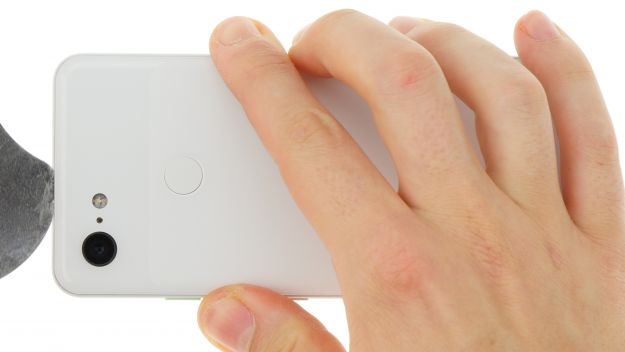

Pour décoller la couverture arrière collée, utilisez un pistolet thermique ou un sèche-cheveux ordinaire. La colle chaude est plus facile à détacher, ce qui vous permet de retirer la couverture arrière. La façon la plus simple de détacher la couverture arrière est d’utiliser un des outils tels que l’iPlastix ou l’iFlex. Vous aurez également besoin de plusieurs pics pour décoller le couvercle arrière tout autour.


  • chauffez l’endroit où vous commencez et placez une ventouse au bas de la couverture arrière.

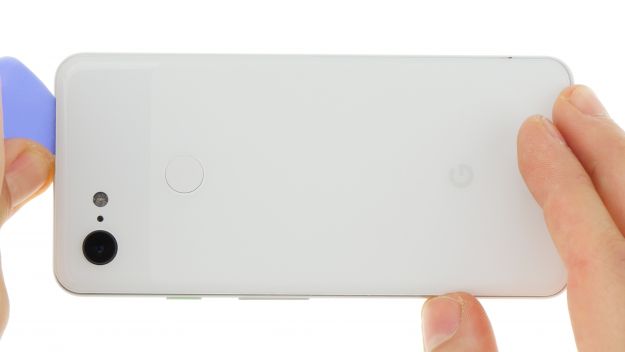

  • Pressez un outil plat entre le dos de la couverture et le cadre et tirez sur la ventouse.

  • L’iPlastix est en plastique, donc il ne raye pas l’appareil. En revanche, il est très souple et délicat à insérer.
  • Be Attention, la couverture arrière peut se casser très facilement. Si nécessaire, appliquer la chaleur plusieurs fois et essayer à nouveau. Retrait de la couverture arrière peut prendre une demi-heure. Prenez un peu plus de temps et travaillez soigneusement pour assurez-vous de ne rien casser.

    • Une fois que l’outil est Insérez un pic dans la fente pour la maintenir ouverte. Ensuite, faites fonctionner l’outil sur tout le pourtour pour décoller progressivement la colle. Une fois le couvercle arrière est desserré, le soulever très légèrement. L’empreinte digitale Le capteur situé sous la caméra est toujours relié par un câble.

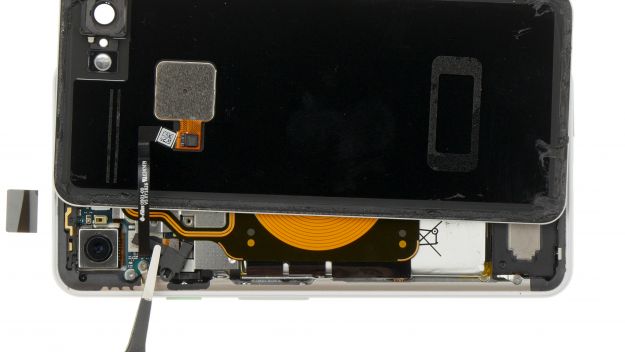

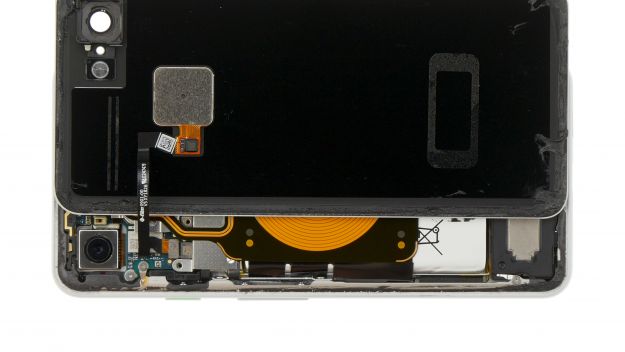

    Étape Suivante pour réparer l’écran du Google Pixel 3 : Débranchement du capteur d’empreintes digitales





      2 × 4,1 mm Phillips Connecteur d’empreintes digitales

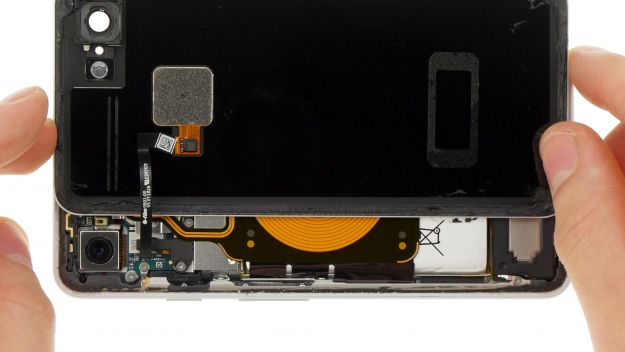

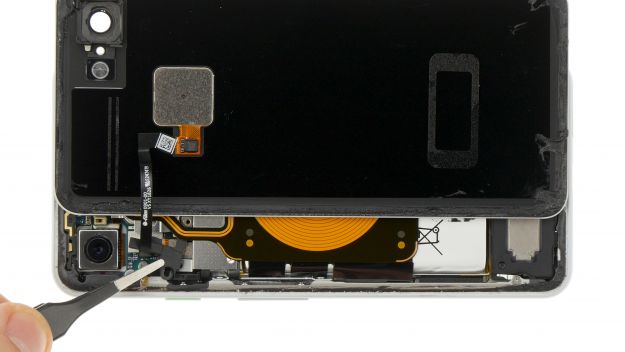

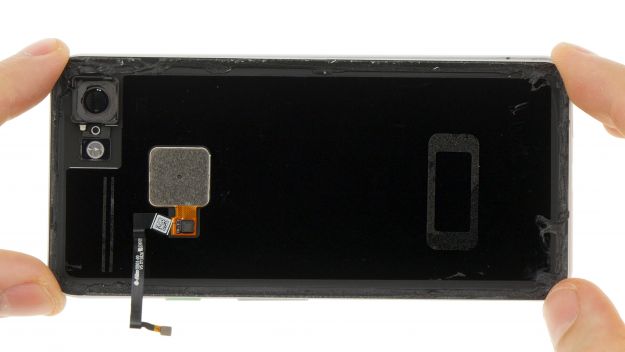

    Le connecteur du capteur d’empreintes digitales est sécurisé par un couvercle en plastique noir.


    • Desserrer les deux vis Phillips du couvercle. Utilisez un tournevis PH00 approprié (empreinte cruciforme).
    • Enlevez le couvercle qui est accroché en dessous.
    • Séparez soigneusement le contact avec un spudger en plastique.

  • Toujours le levier d’un côté où il n’y a pas de composants sur la carte mère. Cela permettra d’éviter les dommages. Faites attention à ne pas endommager la prise de courant sur la carte ou la fiche.

    • Enfin, vous pouvez mettre le couvercle arrière de côté.

    Étape Suivante pour réparer l’écran du Google Pixel 3 : Suppression du midframe





      2 × 1,9 mm Phillips 2 × 4,0 mm Phillips 1 × 4,2 mm Phillips

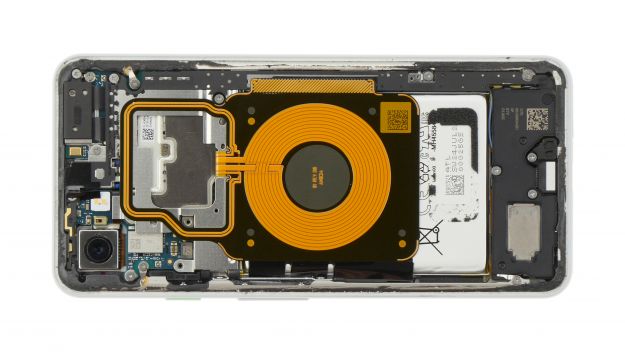

    Le contact de la batterie et de nombreux autres contacts sont situés sous un cadre en plastique. La bobine de charge pour la recharge sans fil est également fixée à ce cadre.


    • Desserrer les vis de différentes longueurs du cadre central.

  • Notez la position des vis afin de ne pas les confondre lors de leur remise en place. Le tapis magnétique iDoc est particulièrement adapté pour stocker en toute sécurité les vis et autres petites pièces métalliques pendant les réparations.

    • Lorsque toutes les vis sont desserrées, vous pouvez retirer le cadre avec la bobine.

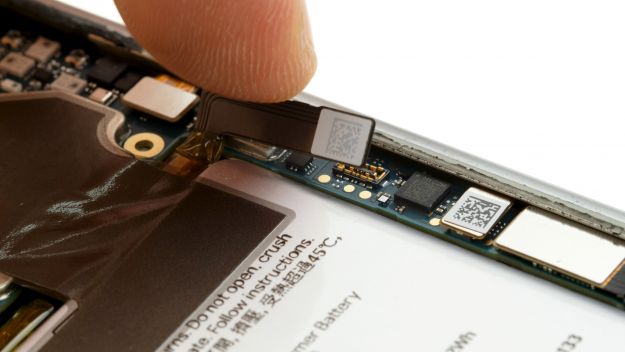

    Étape Suivante pour réparer l’écran du Google Pixel 3 : Débranchement de la batterie





      Connecteur de batterie

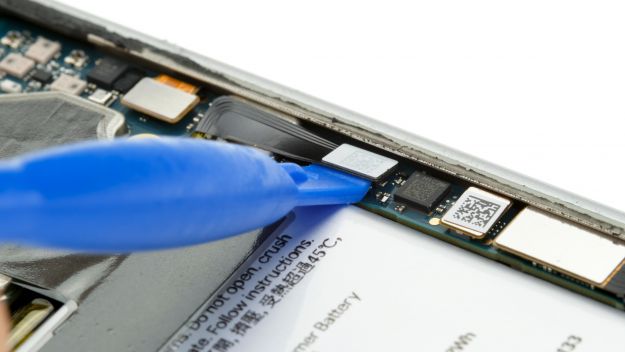

    • Maintenant, le connecteur de la batterie est libre.
    • Pour éviter les courts-circuits pendant la réparation, débranchez la batterie.

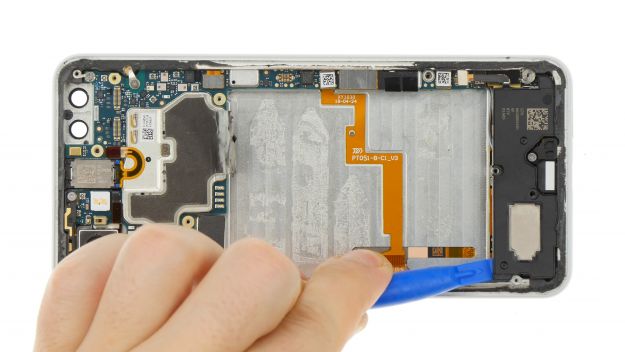

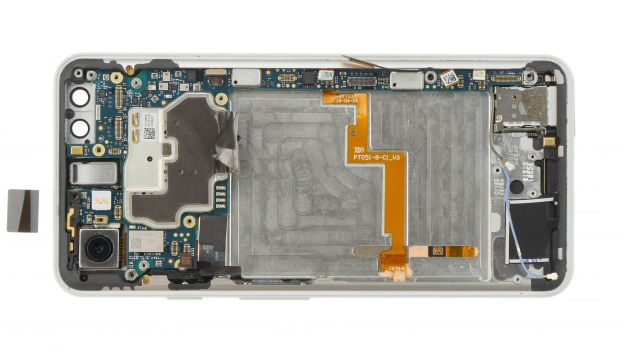

    Étape Suivante pour réparer l’écran du Google Pixel 3 : Retrait de la batterie





      Boutons externes Connecteur

    • Déconnectez d’abord le connecteur des boutons de commande de la carte mère. Le câble flexible des touches passe sur la batterie et pourrait sinon être endommagé lors de l’actionnement.

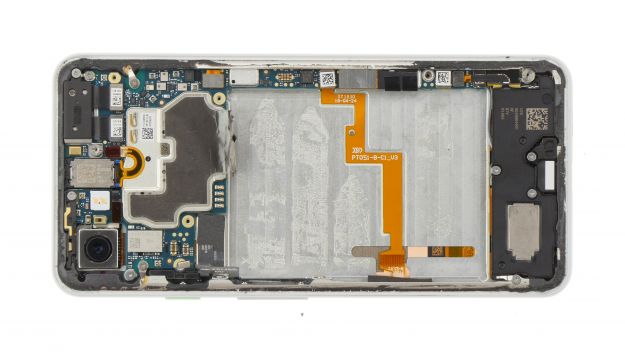

    La batterie du Pixel 3 n’est pas collée aussi solidement que celle des autres smartphones. Il y a des languettes sur le côté gauche pour retirer les bandes adhésives (image 3) sous la batterie.

    Pour être sûr que la batterie colle à nouveau à l’écran neuf, nous recommandons de ne pas retirer les bandes adhésives dans ce cas, mais de faire levier avec précaution pour retirer la batterie en même temps que l’adhésif.

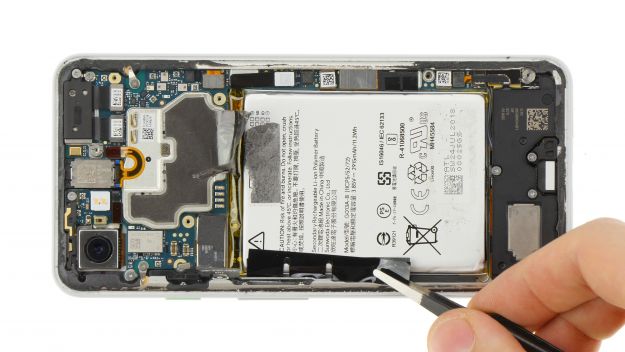

    • Premièrement, détachez la feuille gris foncé qui est collée à la batterie et à la carte mère. La feuille se déchire très facilement, mais ce n’est pas trop important.

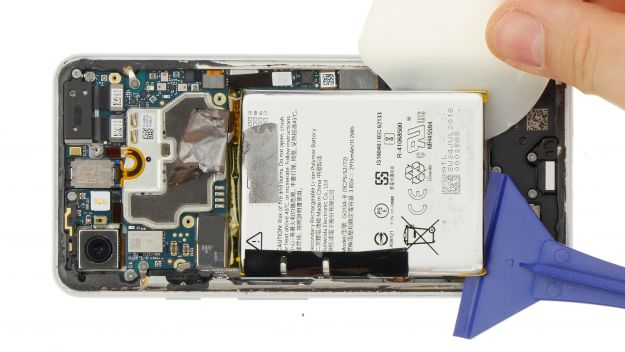

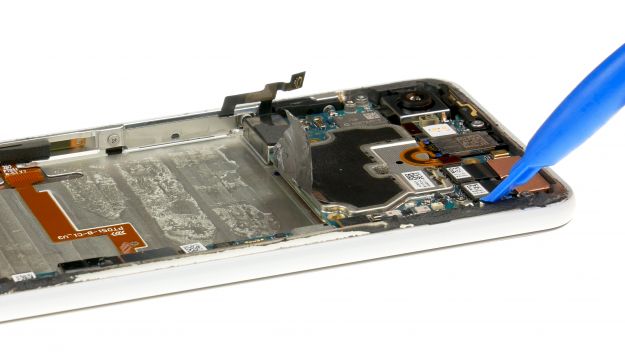

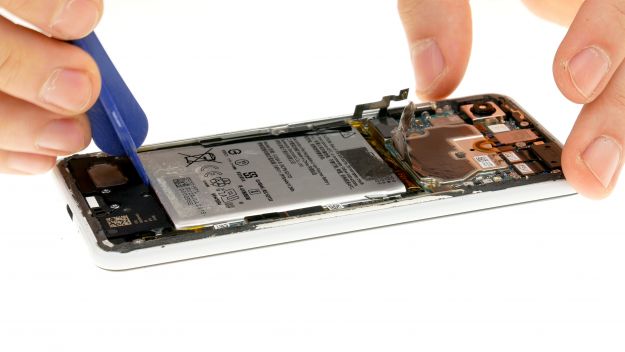

    • Il faut alors faire levier avec un large outil en plastique en bas et à gauche pour soulever la batterie.

  • Attention de ne pas plier la batterie ou d’endommager l’emballage. Vous pouvez chauffer la colle pour la retirer plus facilement. Cependant, ne chauffez jamais la pile directement, mais chauffez la colle par le bas, c’est-à-dire par le côté de l’écran.

    • Si la batterie peut être soulevée, utilisez un outil pour la glisser sous la batterie afin d’enlever tout adhésif.

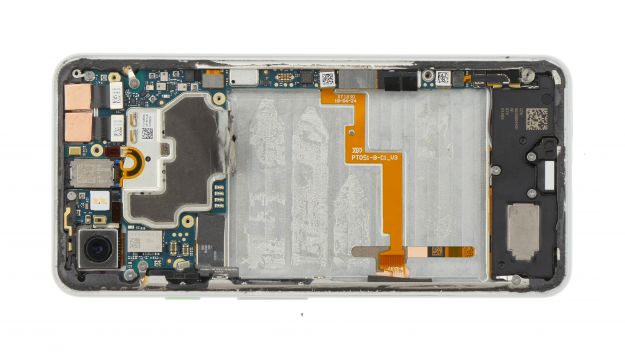

    • Enlevez ensuite la batterie de l’appareil et mettez-la de côté.

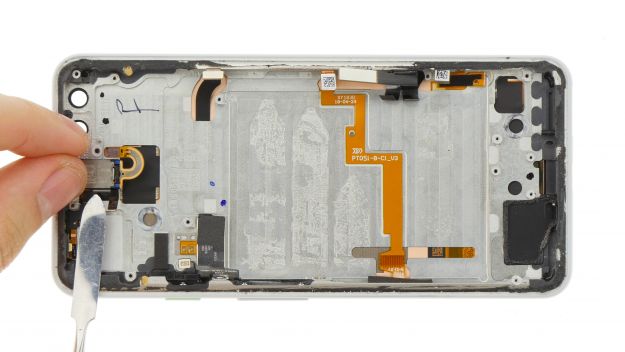

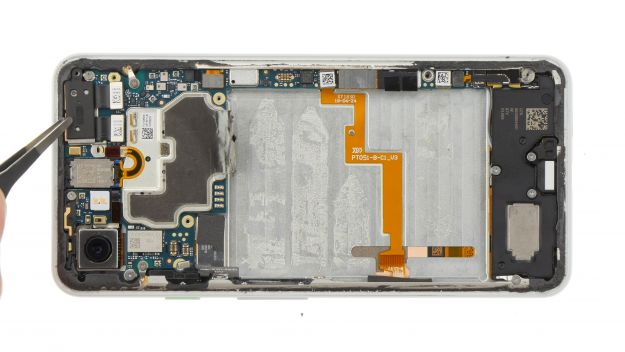

    Étape Suivante pour réparer l’écran du Google Pixel 3 : Suppression des caméras frontales





      1 × 4,0 mm Phillips 1 × 3,8 mm Portée Connecteur de la caméra frontale

    Les deux caméras frontales sont fixées par un couvercle en plastique et légèrement collées à l’intérieur de l’écran.


    • Desserrer les deux vis du couvercle. L’une des deux vis est une vis dite « de maintien ». La vis a un filetage interne et un profil transversal plat. Vous pouvez la desserrer avec un tournevis à fente fine ou un tournevis spécialement conçu pour cette vis.
    • Enlevez le couvercle et desserrez soigneusement les deux connecteurs des caméras avec un spudger.

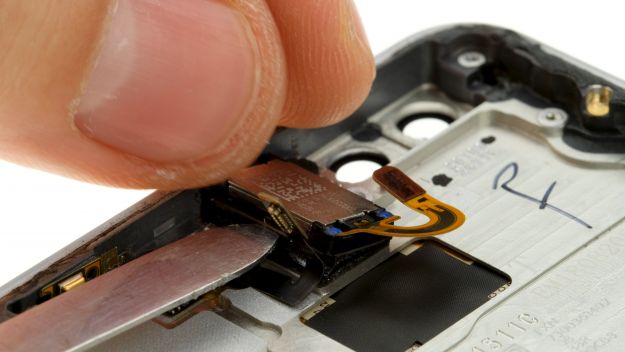

    • Serrez soigneusement le levier avec un spudger sur le côté d’une caméra pour la desserrer un peu. Ensuite, sortez la caméra et retirez la deuxième caméra.

  • Rappellez-vous quelle caméra se trouve à quel endroit, afin de pouvoir la remettre correctement dans le nouvel affichage plus tard.
  • Étape Suivante pour réparer l’écran du Google Pixel 3 : Suppression de l’orateur





      1 × 1,9 mm Phillips 1 × 4,0 mm Phillips 1 × 4,0 mm Phillips (plus fin) Connecteur du haut-parleur

    Le haut-parleur est fixé à l’aide de plusieurs vis, reliées à la carte mère et collées à l’arrière de l’écran.


    • Enlevez d’abord les différentes vis.
    • Un petit clip métallique est fixé avec une vis. N’oubliez pas l’orientation du clip. Les deux autres vis sont de la même longueur, mais l’une d’entre elles a un filetage plus fin. Encore une fois, triez les vis sur votre tapis magnétique pour ne pas les confondre lors de la réinstallation.
    • Séparez soigneusement le contact du haut-parleur avec un spudger.

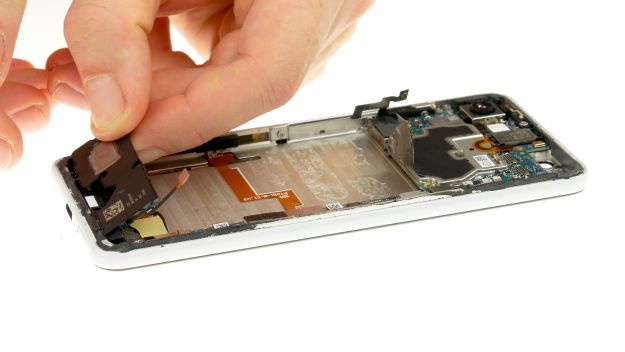

    • Légèrement faire levier sur le haut-parleur à plusieurs endroits jusqu’à ce que vous puissiez le retirer.

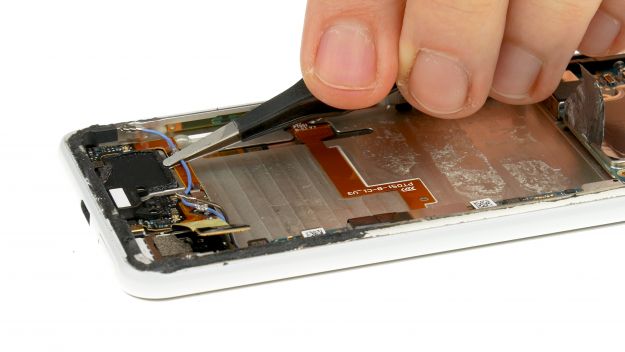

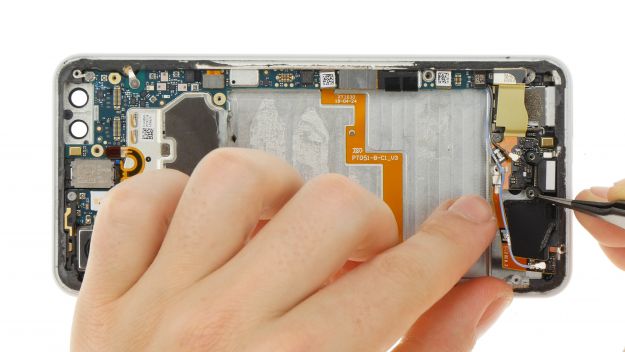

    Étape Suivante pour réparer l’écran du Google Pixel 3 : Suppression du port de taxation





      1 × 4,0 mm Phillips 2 × 1,7 mm Phillips Connecteur Connecteur d’antenne

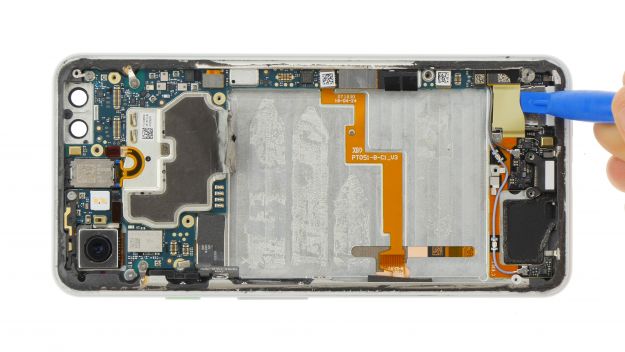

    Le port de chargement est fixé à nouveau avec plusieurs vis et est collé dans l’appareil.

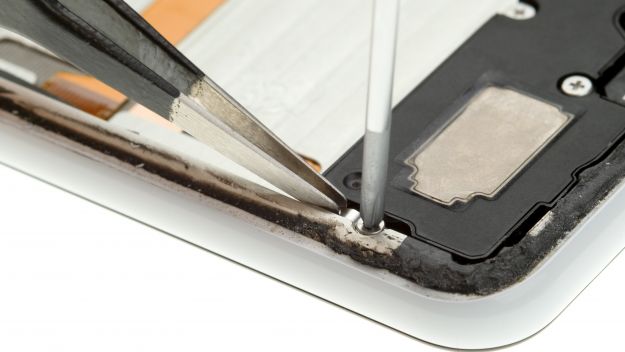

    • Desserrer toutes les vis en premier. L’une d’entre elles tient un petit morceau de plastique noir. Les deux autres vis mènent dans le cadre. Séparez le contact du port de chargement de la carte mère en faisant légèrement levier sous le câble jaune.

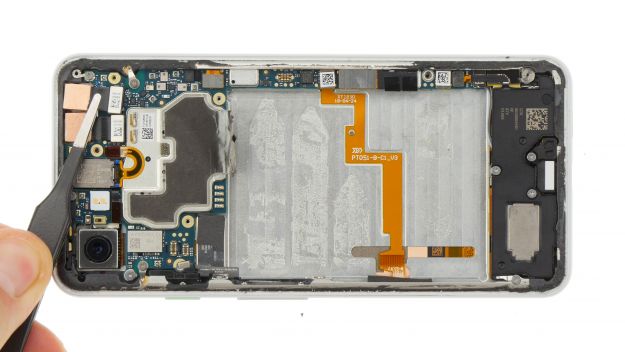

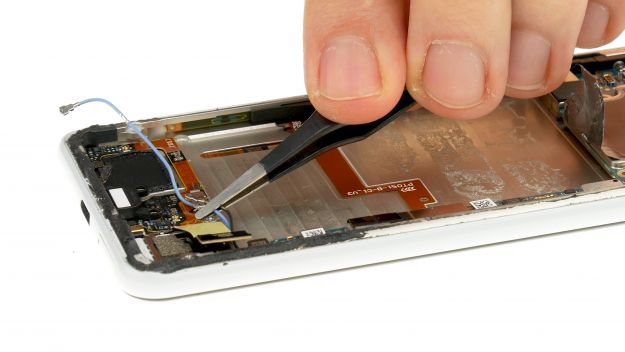

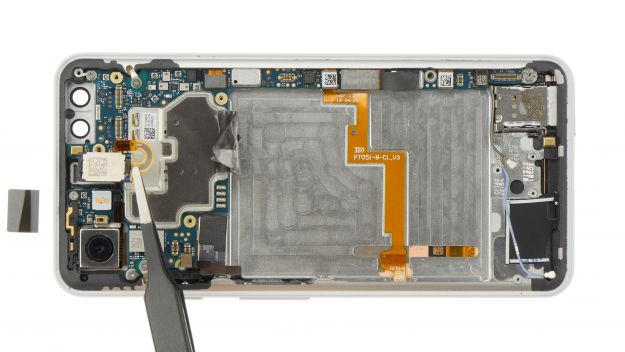

    • Desserrer ensuite le câble d’antenne noir et bleu avec la pince à épiler.
    • Utiliser un spudger et une pince à épiler pour passer sous le câble flexible à plusieurs endroits et desserrer progressivement l’adhésif qui maintient la prise de chargement et le câble dans l’appareil.

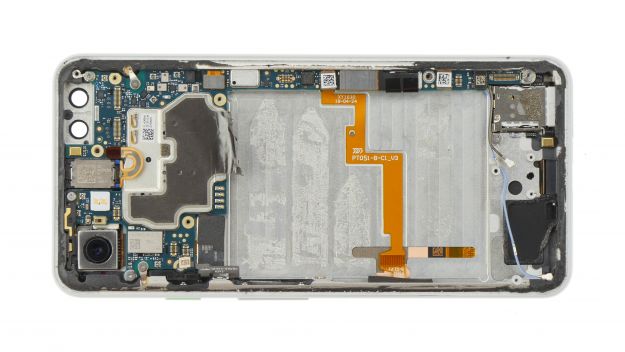

    • Lever le port de chargement hors de son ouverture dans le cadre puis retirer l’appareil entier hors de l’appareil.

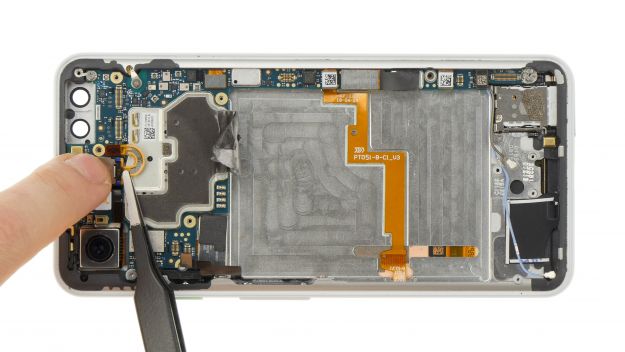

    Étape Suivante pour réparer l’écran du Google Pixel 3 : Suppression de la carte mère





      3 × 1,9 mm Phillips 2 × 4,2 mm Phillips 1 × 3,7 mm Portée Connecteur

    Tous les autres composants sont toujours connectés à la carte mère.

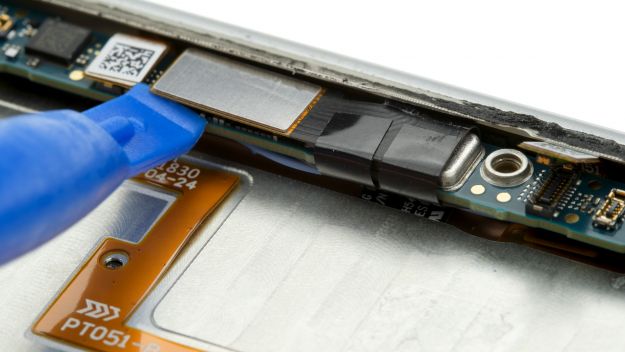

    • Desserrer soigneusement tous les connecteurs avec un spudger. Faites toujours levier aux endroits où il n’y a pas d’autres composants sur la carte.
    • Desserrer les bandes adhésives qui fixent le connecteur de l’écran large.
    • Retirer toutes les vis. Plusieurs vis fixent de petits colliers métalliques. Souvenez-vous de l’alignement ici encore pour pouvoir les fixer correctement plus tard.
    • Enlevez le support en plastique sur le bord supérieur de la carte.

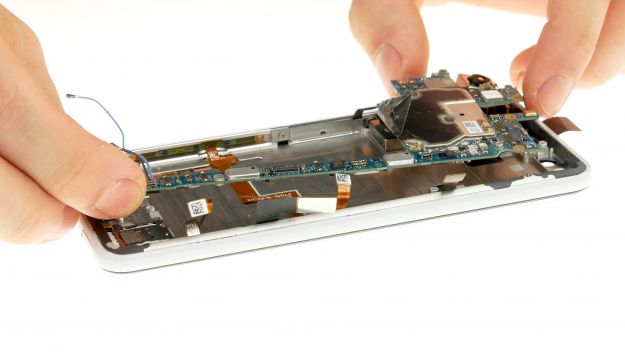

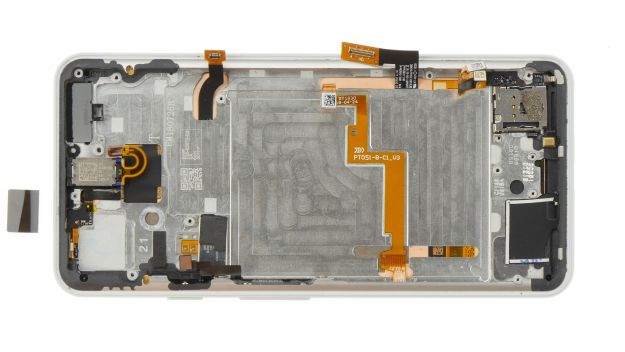

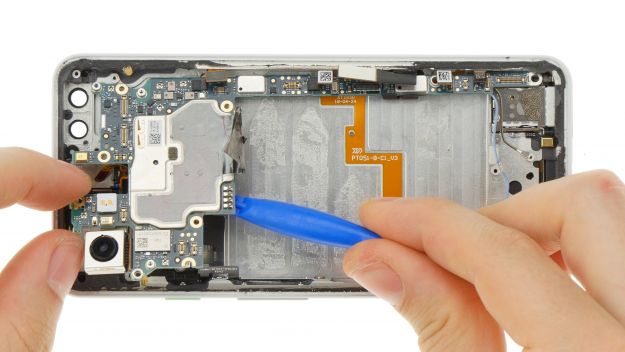

    • Maintenant la carte principale est libre et vous pouvez la retirer avec précaution. Pour ce faire, faites-le levier un peu vers le haut à un moment donné, puis faites-le sortir de l’appareil en passant par tous les câbles et les connecteurs.

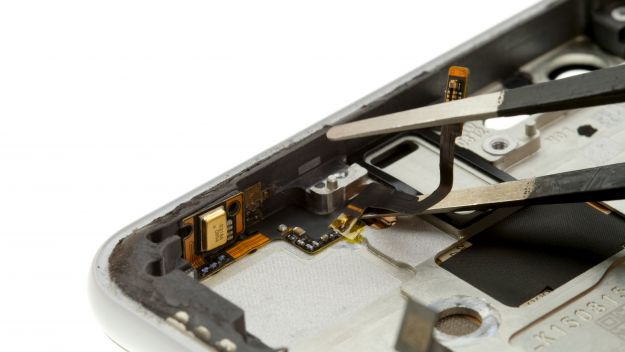

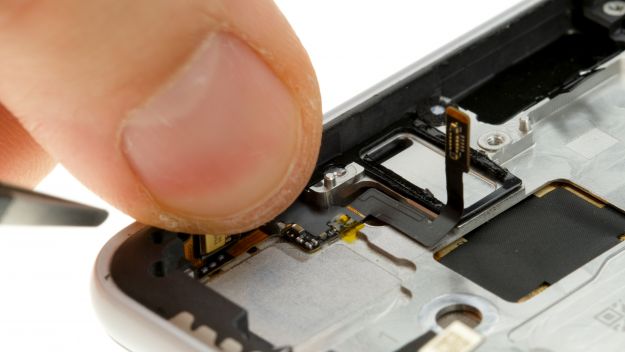

    Étape Suivante pour réparer l’écran du Google Pixel 3 : Retrait du lecteur de carte SIM





      2 × 1,8 mm Phillips

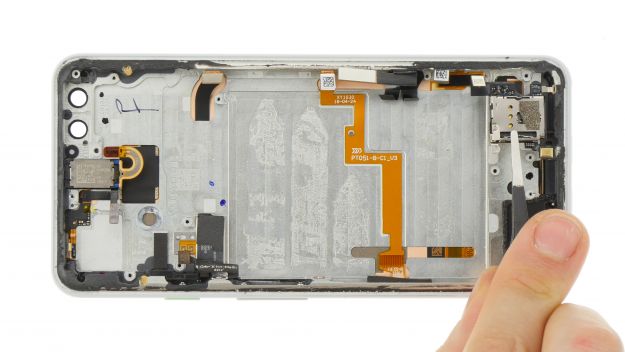

    • Enlevez maintenant le support de la carte SIM s’il est toujours dans l’appareil.
    • Desserrer les deux vis qui fixent le lecteur de carte SIM dans l’appareil.
    • Lâchez le petit microphone doré et retirez le lecteur de carte légèrement collé.

    Étape Suivante pour réparer l’écran du Google Pixel 3 : Retrait de l’écouteur

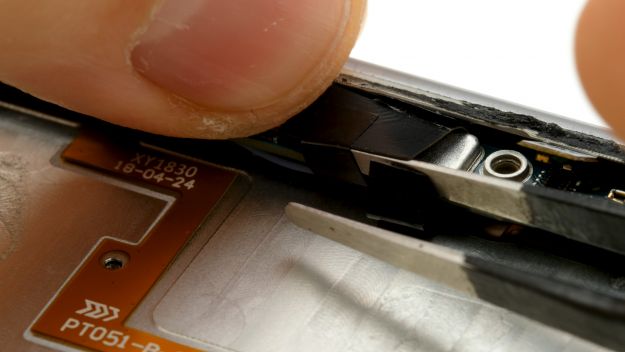

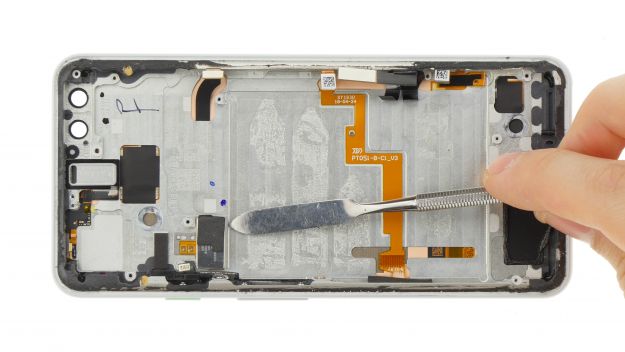

    • Utilisez un outil plat pour décoller l’écouteur.
    • Si votre pièce de rechange est fournie avec un nouvel écouteur, vous n’avez pas à réutiliser l’ancien.

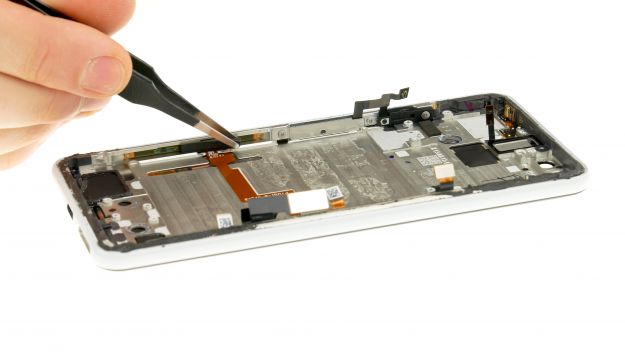

    Étape Suivante pour réparer l’écran du Google Pixel 3 : Retrait du moteur à vibration

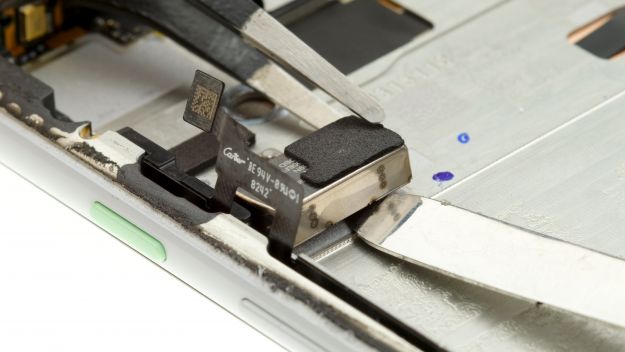

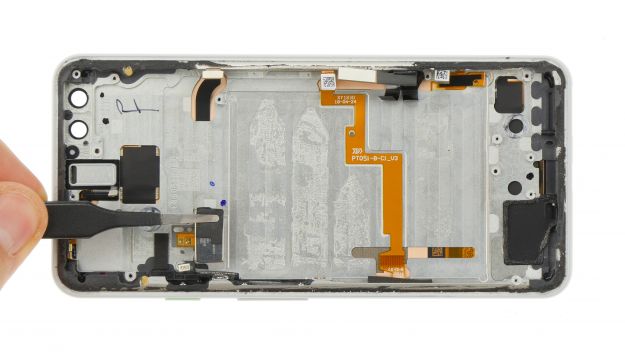

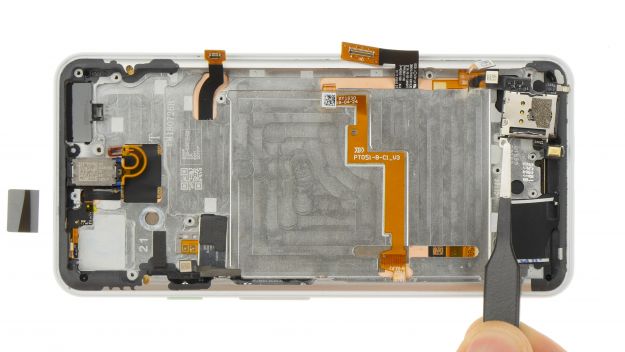

    • Le moteur à vibration est collé à l’enceinte. Détachez soigneusement le en insérant votre outil entre le boîtier et le moteur moteur.

  • Ne faites pas levier sur le côté avec les contacts dorés, car ceux-ci peuvent facilement se casser.
  • Les bons outils pour votre réparation

    Étape Suivante pour réparer l’écran du Google Pixel 3 : Préparation de la nouvelle unité d’affichage

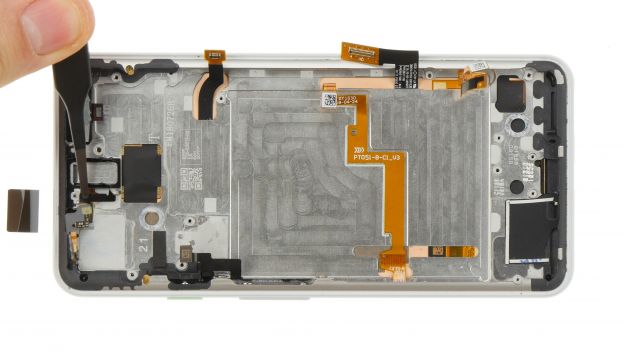

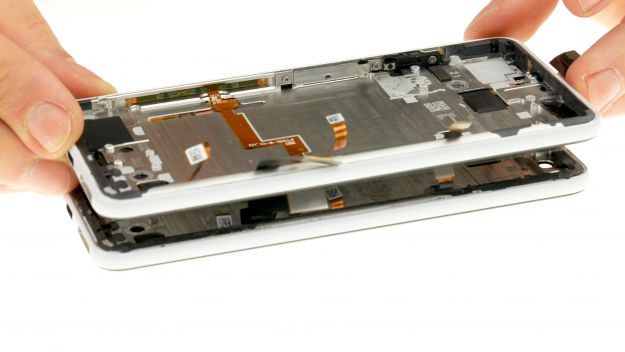

    • Comparez maintenant votre écran de remplacement avec l’ancien. Selon la pièce de rechange, vous devrez réutiliser différents supports, bandes de caoutchouc ou câbles souples.
    • S’il n’y a pas de colle sur l’écouteur et les haut-parleurs, vous pouvez également utiliser du ruban adhésif double face pour fixer à nouveau ces composants sur le nouvel écran.
    • Enlevez également tout film protecteur sur les surfaces collées et les ouvertures de la caméra avant.
    • Si votre nouvel écran n’a pas de surfaces adhésives dans cette position, reprenez également l’adhésif de l’écouteur.

    Étape Suivante pour réparer l’écran du Google Pixel 3 : Installation du moteur à vibration

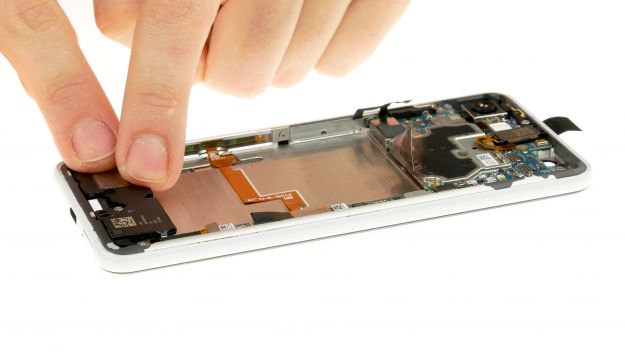

    • Remettre le moteur à vibration en place et le presser en place.

    Étape Suivante pour réparer l’écran du Google Pixel 3 : Installation du lecteur de carte SIM





      2 × 1,8 mm Phillips

    • Remettez le lecteur de carte SIM à sa place. Assurez-vous qu’il est bien en place et appuyez dessus.
    • Poussez également le petit microphone doré.
    • Vissez le lecteur de carte SIM en place avec les deux vis Phillips.
    • Réinsérez également le support de carte SIM.

  • Sur les photos, vous pouvez déjà voir l’écouteur. Toutefois, l’écouteur n’est inséré qu’après l’installation de la carte mère. L’écouteur peut théoriquement être installé avant, mais cela rend l’insertion de la carte mère plus difficile.
  • Étape Suivante pour réparer l’écran du Google Pixel 3 : Installation de la carte mère





      3 × 1,9 mm Phillips 2 × 4,2 mm Phillips 1 × 3,7 mm Portée Connecteur

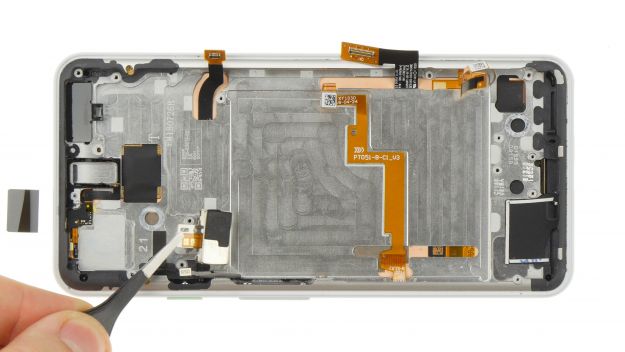

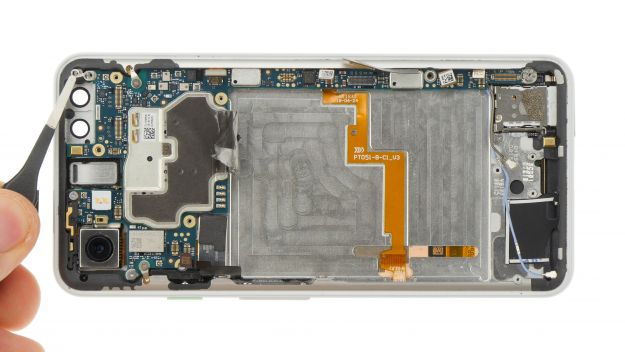

    • Remettez la carte mère dans l’appareil. Courbez un peu tous les câbles souples sur le côté pour ne pas les pincer en dessous.
    • Lorsque la carte mère est remise en place, vous pouvez la visser. Veillez à utiliser les bonnes vis. N’oubliez pas de fixer à nouveau le support en plastique noir et les différentes pinces métalliques.

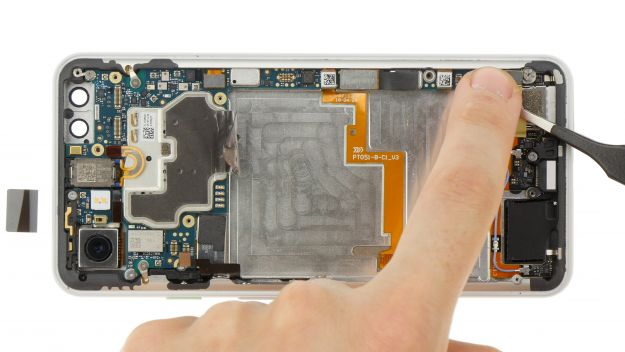

    • Reconnectez enfin les différents connecteurs à la carte mère.

    Étape Suivante pour réparer l’écran du Google Pixel 3 : Insertion de l’écouteur





      Connecteur d’écouteur

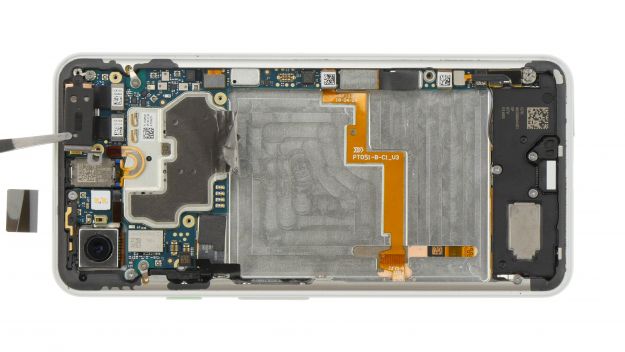

    • Réinsérez maintenant l’écouteur et enfoncez-le.

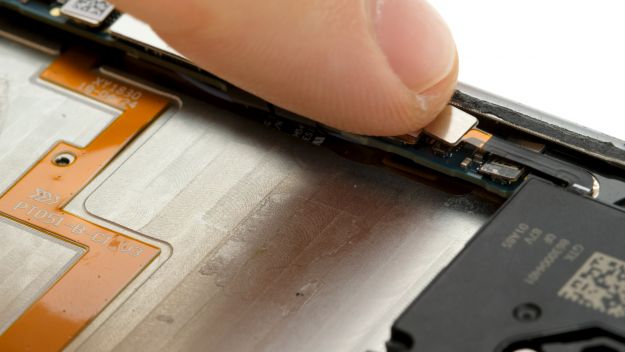

    • Puis connectez le connecteur à la carte mère.

    Étape Suivante pour réparer l’écran du Google Pixel 3 : Insertion du port de chargement





      2 × 1,7 mm Phillips 1 × 4,0 mm Phillips Connecteur Connecteur d’antenne

    • Replacez la prise de charge dans sa position au-dessus du lecteur de carte SIM et appuyez dessus.
    • Vissez le port de charge vers le bord intérieur du cadre.
    • Replacez le couvercle en plastique et serrez la troisième vis.

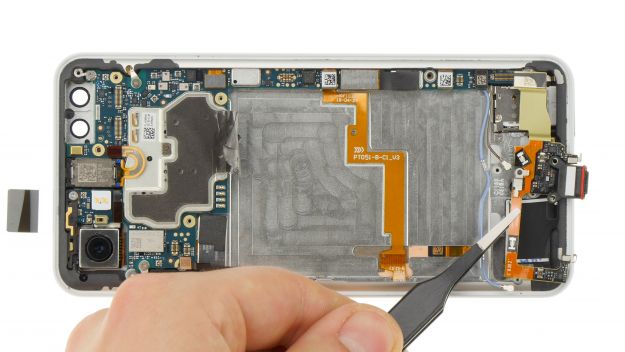

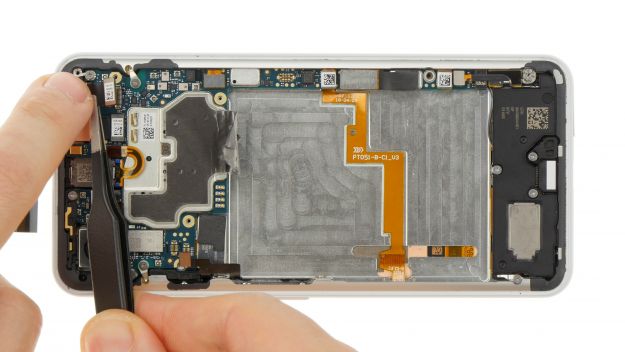

    • Positionnez les câbles d’antenne avec une paire de pinces sur leur connecteur et pressez-les bien avec un spudger. Replacez les câbles dans leurs pinces.
    • Reconnectez enfin le connecteur du chargeur à la carte mère.

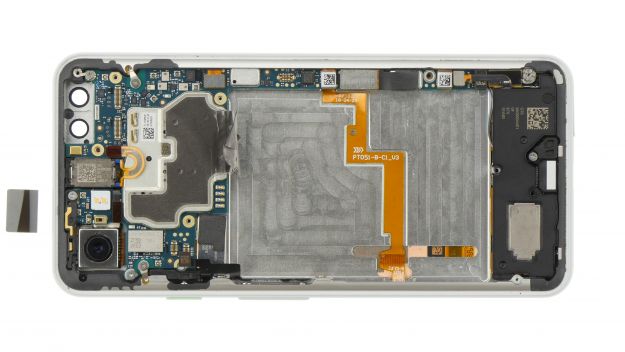

    Étape Suivante pour réparer l’écran du Google Pixel 3 : Insertion de l’orateur





      1 × 1,9 mm Phillips 1 × 4,0 mm Phillips 1 × 4,0 mm Phillips (plus fin) Connecteur du haut-parleur

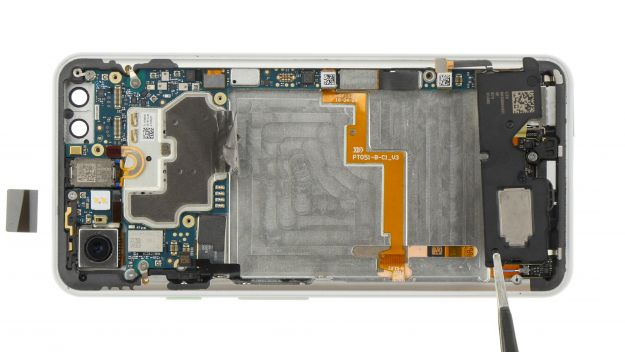

    • Placez le haut-parleur dans sa position et appuyez dessus fermement.
    • Puis vissez le haut-parleur avec les différentes vis. Assurez-vous que l’une des vis est aussi longue que l’autre, mais qu’elle a un filetage plus fin.
    • La troisième vis, sur le bord inférieur gauche, doit également refixer la pince métallique. Vous pouvez utiliser une paire de pinces pour positionner la pince plus facilement.
    • Reconnectez enfin le connecteur.

  • Nous avons utilisé du ruban adhésif double face fin pour recoller le haut-parleur à l’intérieur de l’écran.
  • Étape Suivante pour réparer l’écran du Google Pixel 3 : Insertion des caméras frontales





      Connecteur de la caméra frontale 1 × 4,0 mm Phillips 1 × 3,8 mm Portée

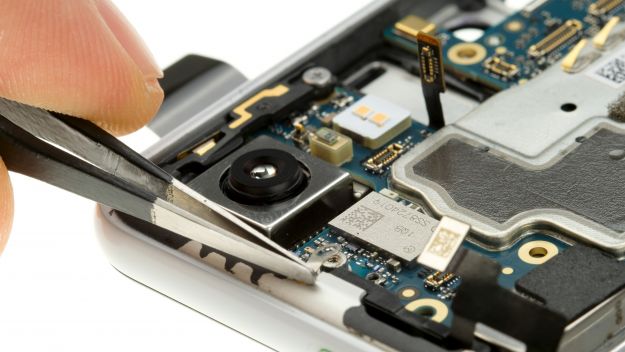

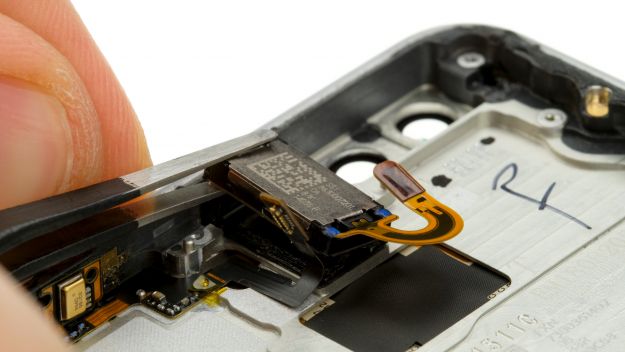

    • Remettez les deux caméras frontales en place. Assurez-vous de ne pas les intervertir.
    • Reconnectez les deux connecteurs de caméra à la carte mère.
    • Positionnez le couvercle en plastique et revissez-le.

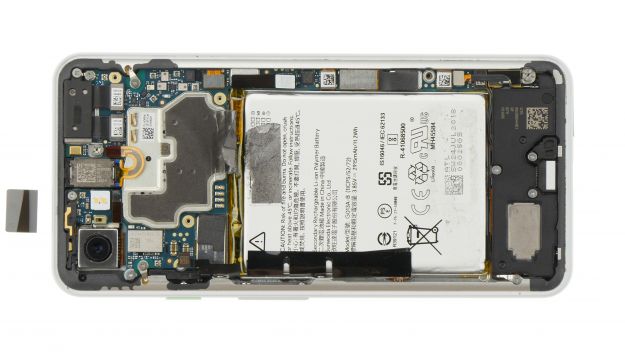

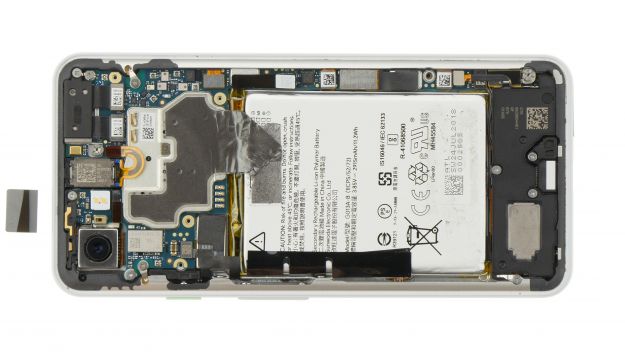

    Étape Suivante pour réparer l’écran du Google Pixel 3 : Mise en place de la pile





      Boutons externes Connecteur

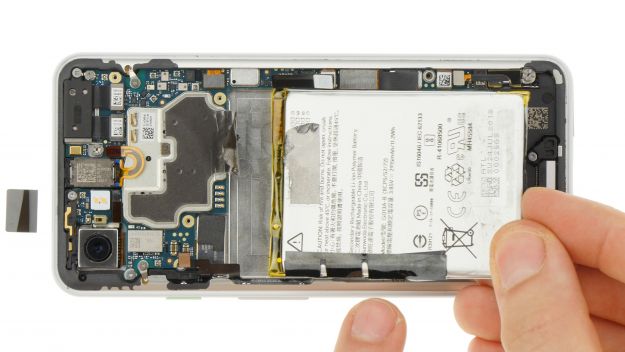

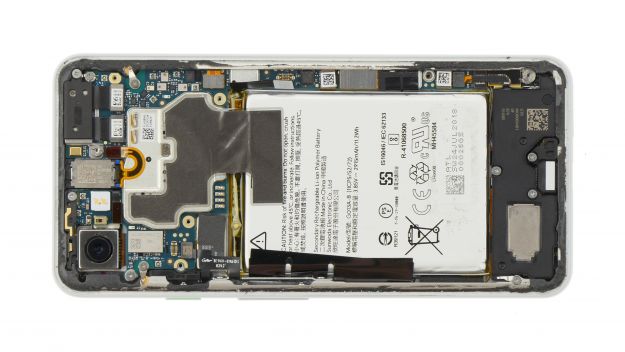

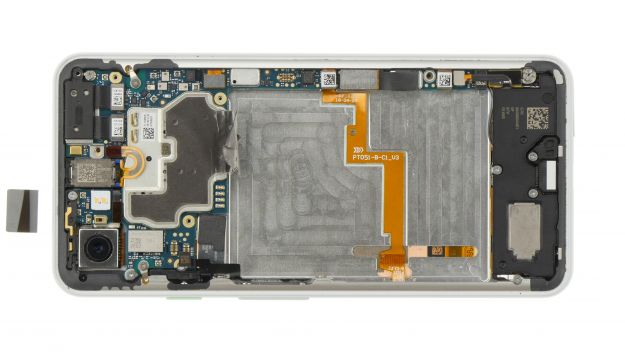

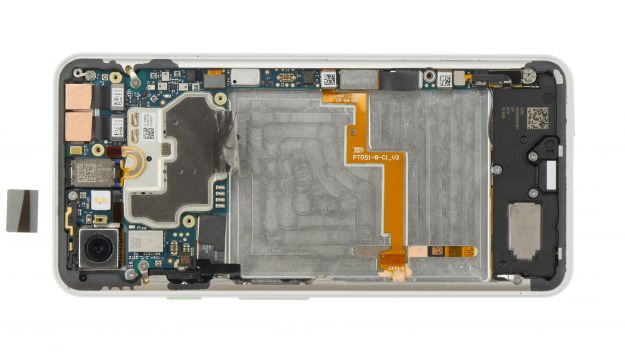

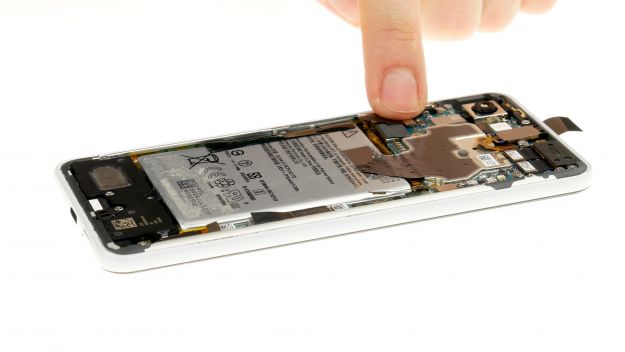

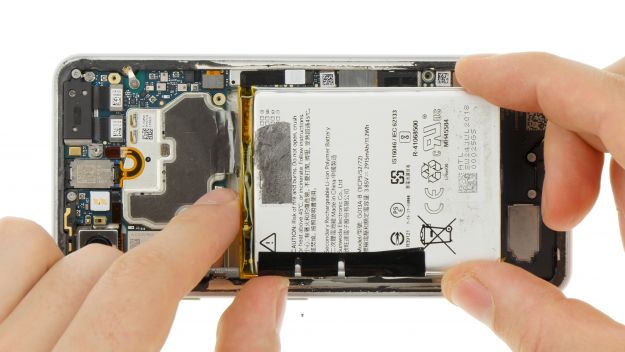

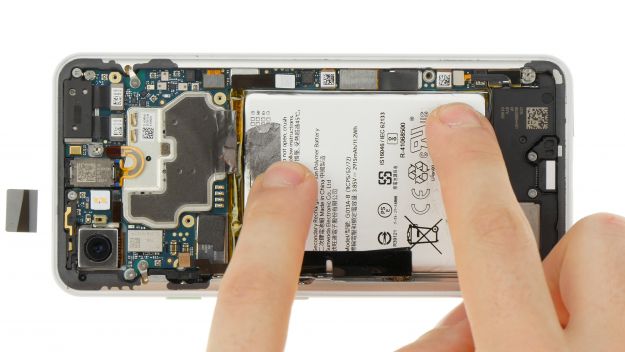

    • Insérez la batterie dans le boîtier.

  • Laisser un peu d’espace à tous les bords de la batterie pour les autres composants et le cadre afin que la batterie ne soit pas pincée.

    • Pressez fermement la pile dans le boîtier pour que l’adhésif puisse mieux adhérer.

  • Si vous avez enlevé les bandes adhésives lors du démontage de la batterie, vous pouvez utiliser du ruban adhésif double face pour fixer la batterie en place.
  • Étape Suivante pour réparer l’écran du Google Pixel 3 : Connexion de la batterie





      Connecteur de batterie

    • Connectez la batterie à la carte mère. Appuyez sur le contact du connecteur de la carte mère jusqu’à ce qu’il s’enclenche en place.

    Étape Suivante pour réparer l’écran du Google Pixel 3 : Insertion du midframe





      2 × 1,9 mm Phillips 2 × 4,0 mm Phillips 1 × 4,2 mm Phillips

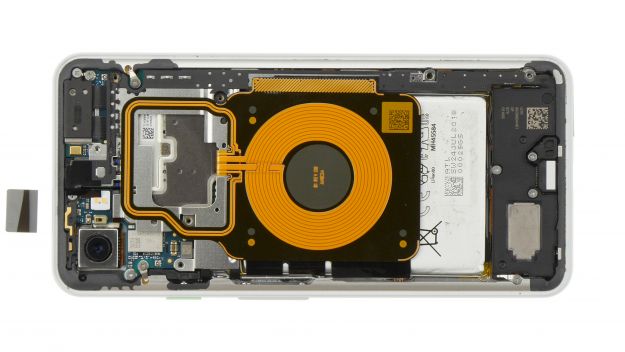

    • Positionner le cadre central et le fixer avec les vis Phillips de différentes longueurs.

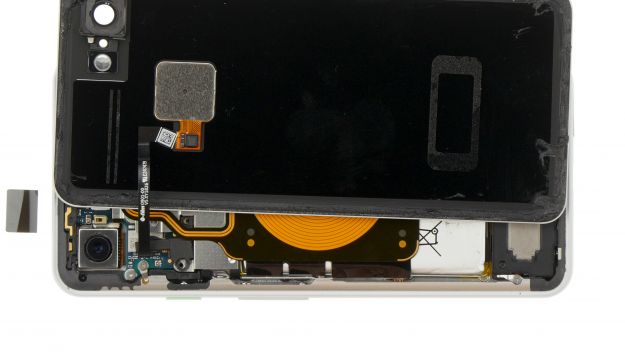

    Étape Suivante pour réparer l’écran du Google Pixel 3 : Connexion du capteur d’empreintes digitales





      Connecteur d’empreintes digitales 2 × 4,1 mm Phillips

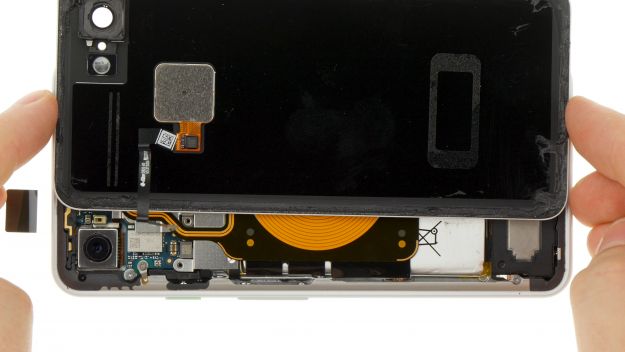

  • Avant de fixer la couverture arrière, examinez de plus près la colle sur les bords. Si elle est plissée à certains endroits et plus épaisse, la couverture arrière risque de ne pas être à plat. Retirez la colle à ces endroits. Vous pouvez également enlever toute la colle et utiliser un nouveau cadre adhésif. En général, il reste suffisamment de colle sur le panneau arrière pour que vous puissiez le fixer au cadre.

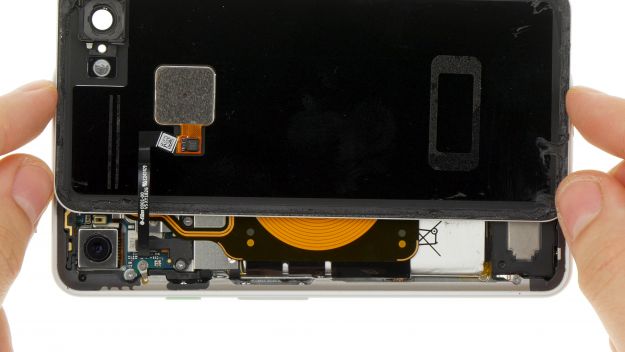

  • Mettez le couvercle arrière en place et reconnectez le capteur d’empreintes digitales.
  • Remettez ensuite la couverture en plastique. Il doit être placé sous le câble flexible du cadre intermédiaire.
  • Remettre ensuite les deux vis Phillips en place.
  • Étape Suivante pour réparer l’écran du Google Pixel 3 : Tester le dispositif

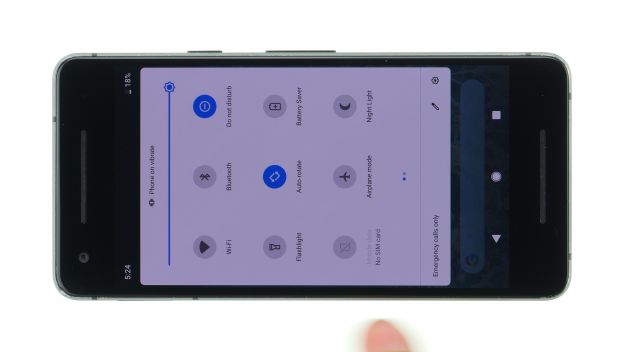

    • Avant de fermer définitivement l’appareil, vous devez le tester.

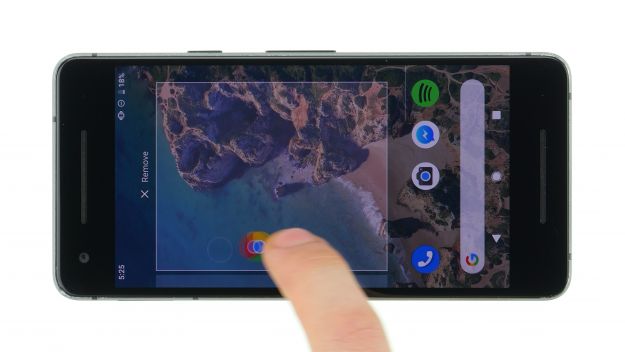

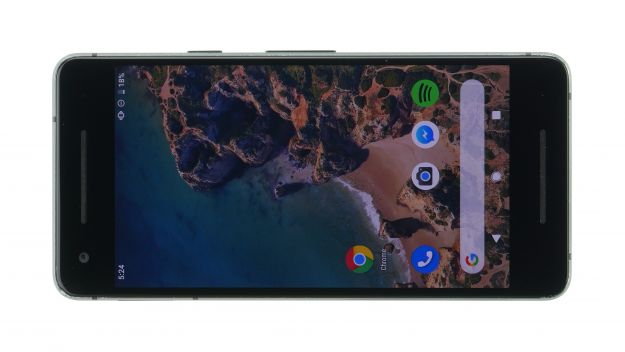

  • Ici, sur l’image, vous pouvez voir le pixel 2, mais cette étape fonctionne de la même manière pour le pixel 3.

    • Allumez l’appareil et testez l’écran.
    • Réglez la luminosité au minimum et au maximum.
    • Faites glisser une icône d’application sur tout l’écran pour vous assurer que le toucher fonctionne partout.

    Étape Suivante pour réparer l’écran du Google Pixel 3 : Installation de la couverture arrière

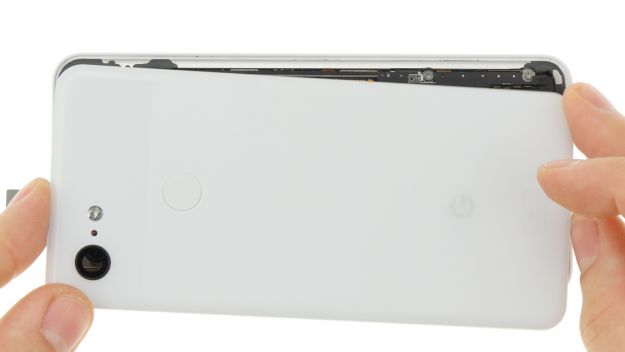

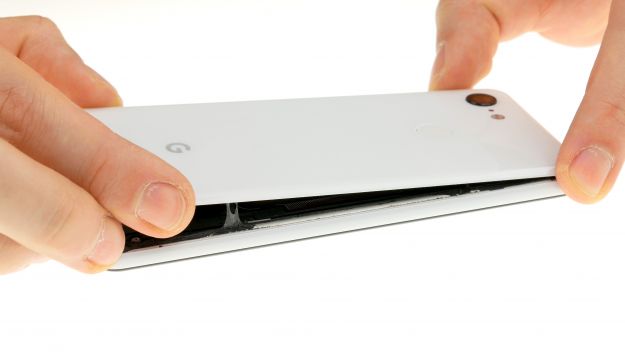

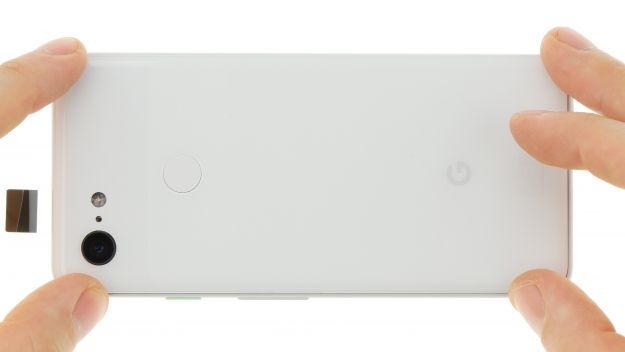

    • Retourner le dos de la couverture dans sa position initiale.

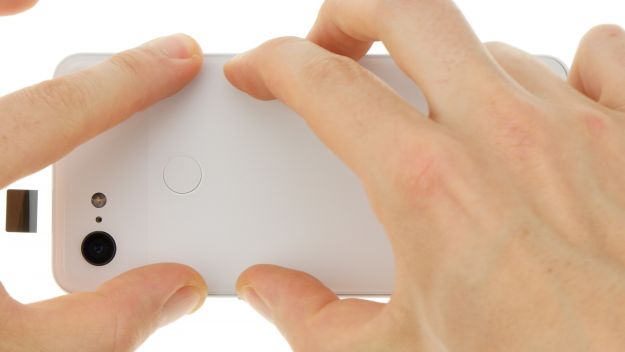

    • Appuyer sur le dos de la couverture pour que la colle colle colle.

  • You peut également chauffer votre appareil à l’air chaud, puis le fixer ou le peser avec quelques livres pour que la colle colle mieux.
