Guide de réparation de l’écran de Google Pixel 2 XL

Guide de réparation de l’écran du Google Pixel 2 XL

Guide de réparation de l’écran de Google Pixel 2 XL

Pour commencer la réparation de votre Pixel 2 XL

Si vous êtes bloqué ou si vous avez des questions, vous pouvez poster un commentaire. Nous serons heureux de vous aider.

1ère étape pour réparer l’écran du Google Pixel 2 XL : Éteindre l’appareil

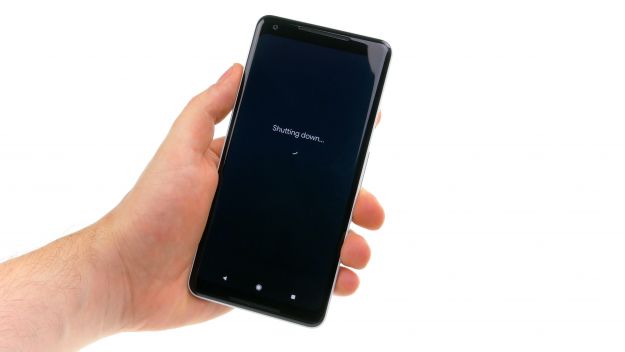

Éteindre l’appareil avant la réparation.

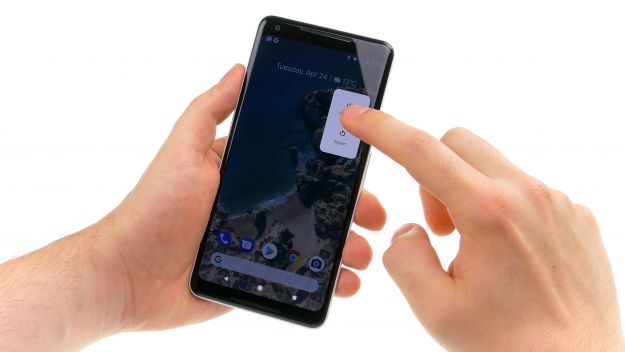

  • Appuyer et maintenir le bouton de veille jusqu’à ce que « Power off » apparaisse.
  • Appuyer à nouveau pour confirmer et attendre que l’appareil se soit éteint.

Étape Suivante pour réparer l’écran du Google Pixel 2 XL : Supprimer l’écran




Maintenant, vous pouvez démarrer et enlever l’écran.

  • L’écran est très facile à endommager. Il vaut mieux chauffer l’écran plusieurs fois si vous sentez une résistance, plutôt que de le plier. N’insérez jamais l’outil à plus de 5 mm. N’utilisez pas non plus l’outil comme un levier, mais faites-le glisser à plat le long des bords pour libérer la colle.

    • Premièrement, chauffez la colle autour des bords avec un outil à air chaud à environ 60°C. Répétez l’opération et chauffez l’écran jusqu’à ce que vous puissiez à peine le toucher.

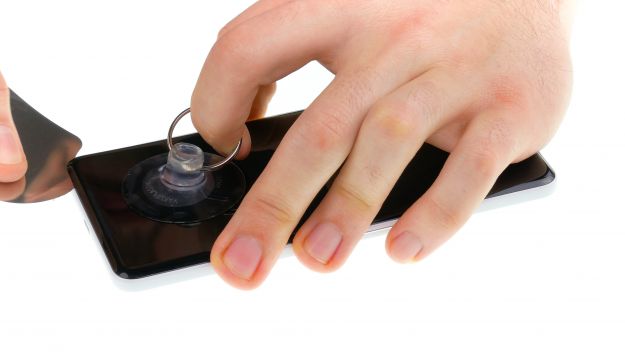

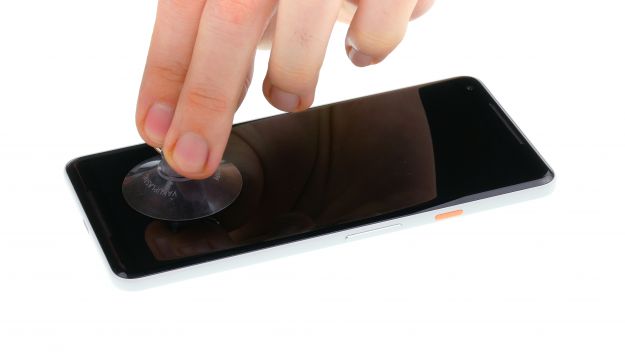

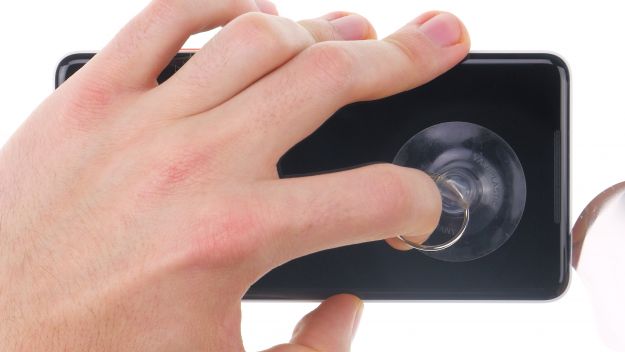

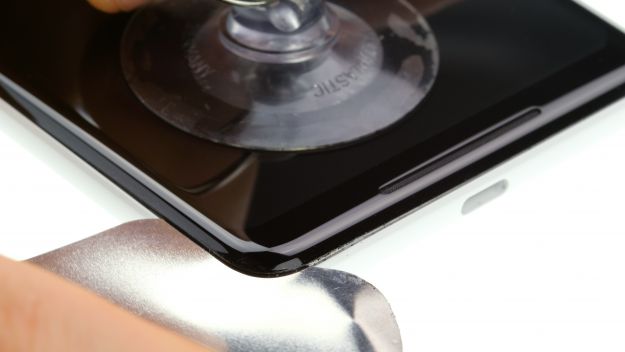

    • Ensuite, fixez une ventouse au bas de l’écran sur le connecteur USB et tirez dessus.

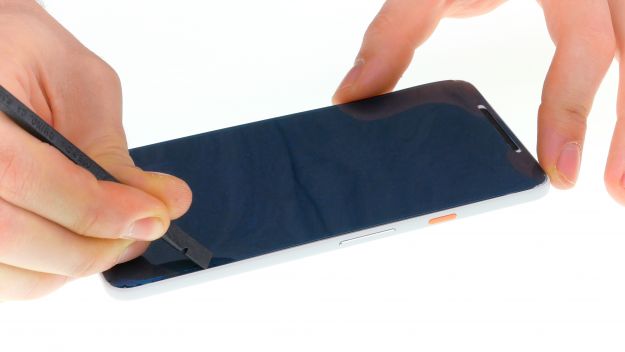

    • Ensuite, faites glisser un outil très fin et plat entre l’écran et le cadre et faites-le glisser sur le bord pour libérer un coin de l’écran.
    • Ensuite, faites glisser un pic entre le cadre et l’écran. Vous pouvez utiliser d’autres pics pour sortir de l’écran tout autour. N’insérez aucun outil de plus de 5 mm !

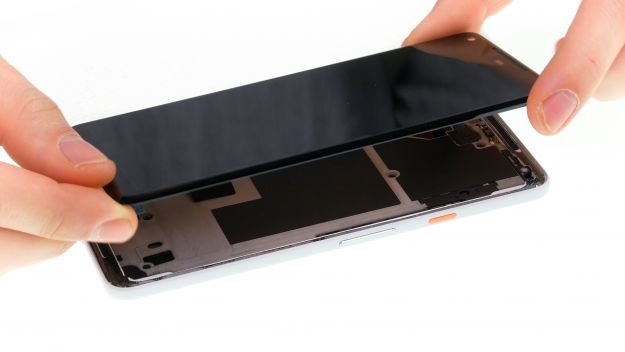

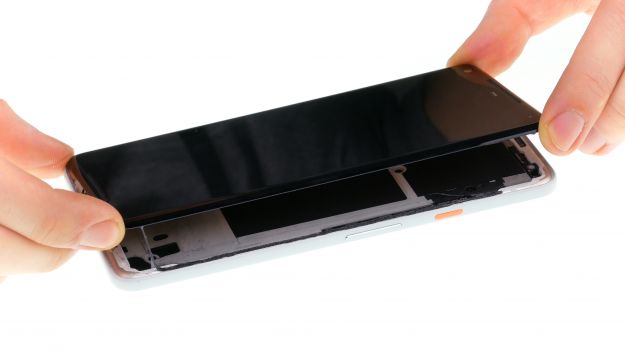

    • Lorsque la colle est détachée partout, vous pouvez soulever l’écran. Pliez soigneusement l’écran vers le haut (comme sur l’image), car il y a encore 2 câbles flexibles attachés.

  • L’écran est très fin. Si l’écran est très endommagé, vous devez le racler petit à petit pour le sortir de l’image. Grattez tout résidu de verre du cadre à l’aide d’un outil métallique plat.
  • Étape Suivante pour réparer l’écran du Google Pixel 2 XL : Débranchez l’écran





      Connecteur

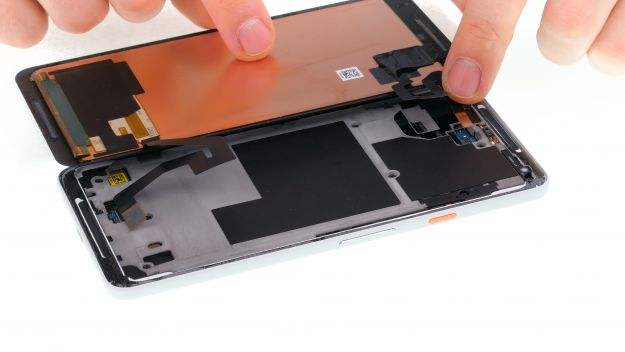

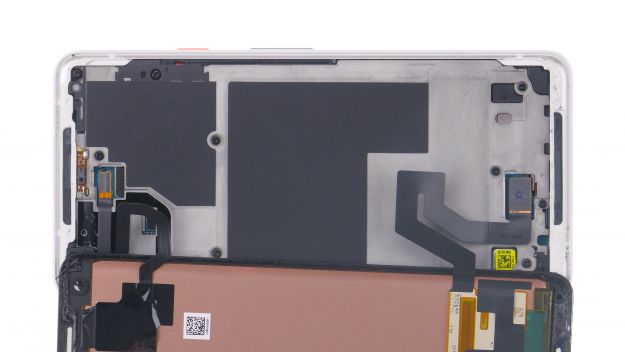

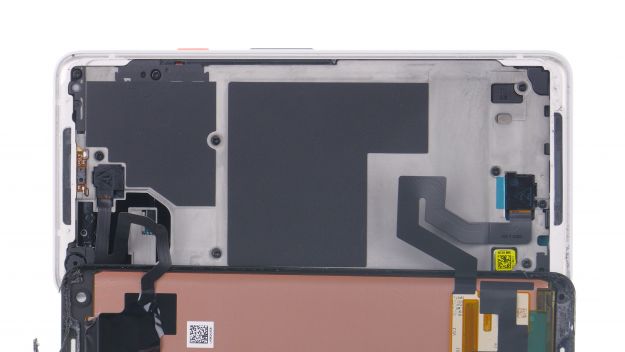

    • Sous l’écran, il y a deux câbles flexibles très délicats. Repliez l’écran avec précaution, afin de ne pas les tordre.

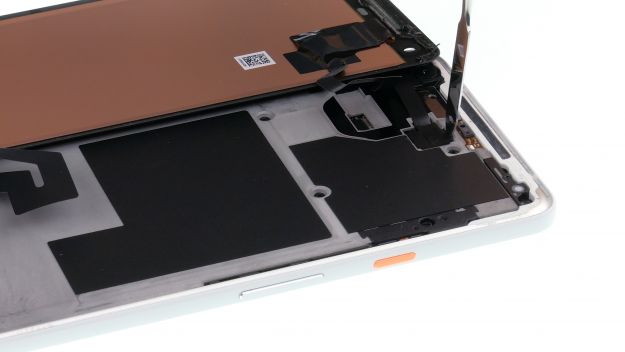

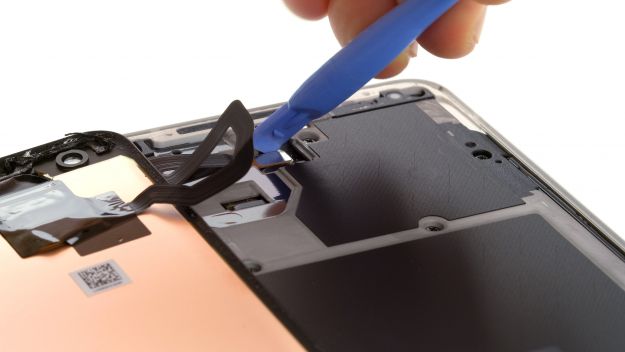

    • Enlevez le couvercle en plastique marqué « 1 » en glissant un outil plat dans l’espace et en le faisant sortir.
    • Enlevez ensuite le couvercle n°. 2. Il comporte une petite bande adhésive que vous devez également détacher.

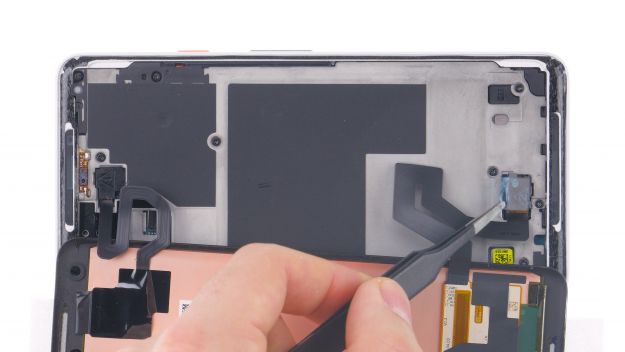

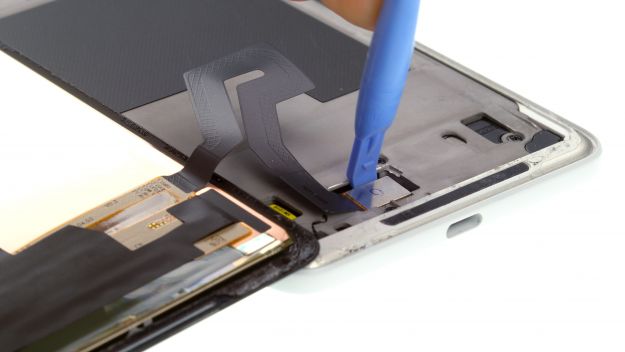

    • Débranchez les deux connecteurs à l’aide d’un spudger.
  • Faites très attention au contact inférieur. A côté du connecteur, il y a des composants sur la carte de circuit imprimé qui peuvent facilement être endommagés.


    • Mettez maintenant l’écran de côté.

  • Comme vous pouvez le voir, l’unité d’affichage est très fragile et l’écran en verre n’a pas de protection supplémentaire, donc soyez très prudent.
  • Étape Suivante pour réparer l’écran du Google Pixel 2 XL : Tester l’affichage





      Connecteur d’affichage

  • Testez l’écran avant de l’installer pour vous assurer que vous n’avez pas acheté une pièce de rechange cassée. Si vous trouvez une erreur, ne continuez pas, mais contactez votre vendeur et renvoyez la pièce si nécessaire.

    • Vérifiez la luminosité minimale et maximale de l’écran et vérifiez les erreurs de pixels.

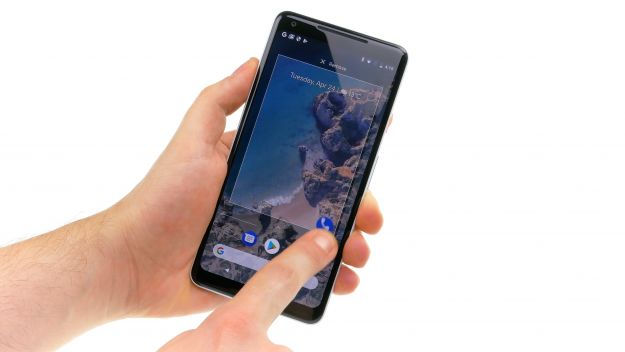

    • Faites glisser n’importe quelle application sur l’écran en zigzag. Si elle ne saute pas, la fonction tactile est OK.
    • Si tout fonctionne bien, éteignez à nouveau l’appareil et débranchez les deux connecteurs.
    • Vous pouvez maintenant retirer tous les films de protection.

    Les bons outils pour votre réparation

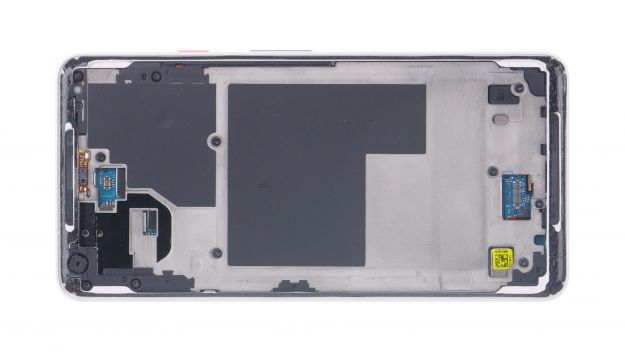

    Étape Suivante pour réparer l’écran du Google Pixel 2 XL : Nettoyer et préparer le cadre

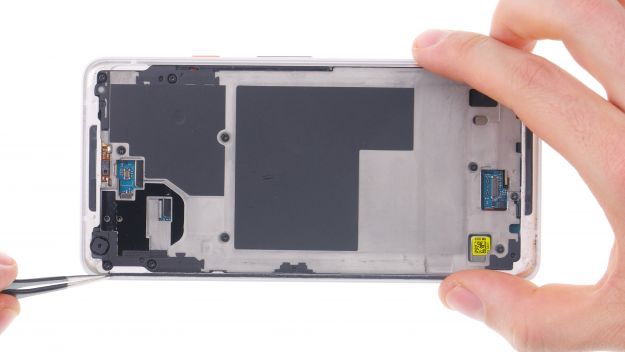

    • Enlevez soigneusement tous les morceaux de verre brisé.

  • Soyez prudent de ne pas vous blesser ou d’utiliser des gants.

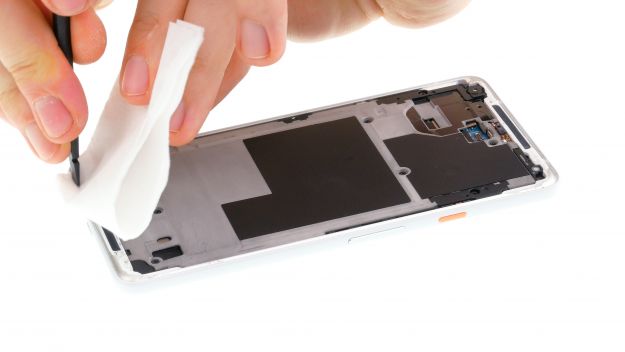

    • Enlever tous les résidus de colle avec un outil en plastique.

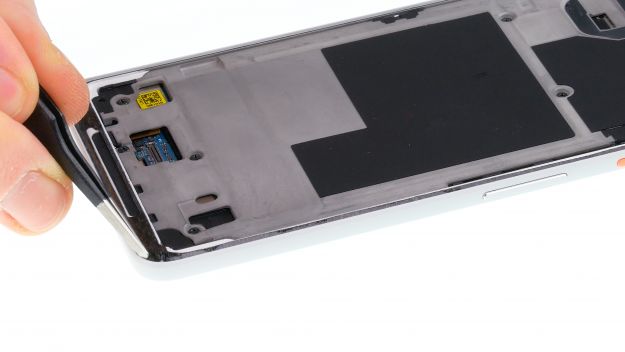

    • Nettoyer soigneusement les bords du châssis avec de l’alcool à friction / isopropanol.
    • Faites passer un outil en plastique pointu à travers toutes les stries avec le chiffon humide pour nettoyer tous les résidus.

    Étape Suivante pour réparer l’écran du Google Pixel 2 XL : Fixation d’un nouvel autocollant de cadre




  • Si vous ouvrez l’écran, vous devez fixer un nouveau cadre adhésif pour fermer l’appareil, vous devez donc en commander un avant de commencer la réparation.
  • Fixez l’autocollant du cadre pour fixer l’écran.


    • Placer d’abord l’autocollant de cadre sur l’écran avec le film de support pour vérifier l’alignement.
    • Le trou pour la caméra avant vous indique dans quel sens le cadre adhésif doit être orienté.

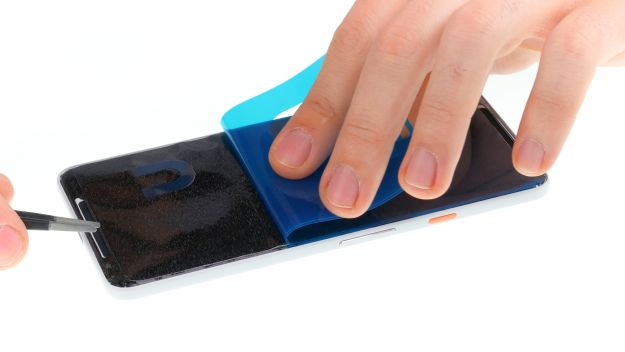

    • Décollez ensuite le film de support extérieur et collez l’autocollant de cadre. Le film bleu doit être tourné vers le haut. Le cadre adhésif est très fin et se déchire facilement, vous devez donc travailler lentement et pas à pas. Ensuite, fixez-le sur le côté opposé, en particulier dans les coins.
    • Pressez les bords sur le cadre du châssis. Le film support bleu devrait déjà se décoller un peu. Cela vous montre que l’autocollant est bien posé sur le cadre. Une fois l’autocollant bien fixé, retirez le deuxième film de protection. Corrigez sa position, si le film noir de l’autocollant ne repose pas correctement. Assurez-vous que l’adhésif ne sort pas sur les bords lorsque vous fermez l’appareil.
    • Puis retirez toute la partie intérieure de l’autocollant en tirant sur la languette en forme de U.

    Étape Suivante pour réparer l’écran du Google Pixel 2 XL : Connecter l’écran





      Connecteur d’affichage

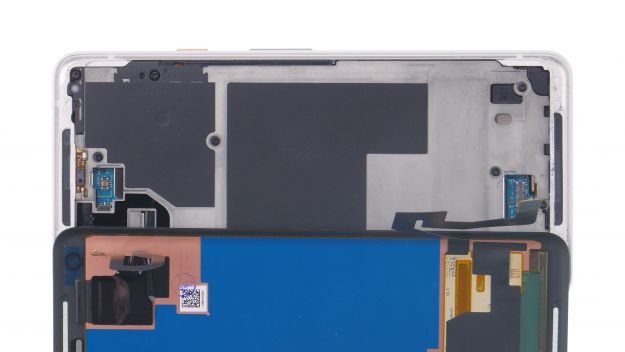

    Placez l’écran sur un bord de l’appareil. Placez l’écran sur une sorte d’entretoise pour éviter que le cadre ne colle par accident.


    • Reconnectez les connecteurs de l’écran. Appuyez avec précaution sur le contact de la connexion de la carte mère jusqu’à ce que vous entendiez un clic en place.
    • Remettez les deux couvercles en plastique en place et appuyez dessus. N’oubliez pas de fixer le ruban adhésif du deuxième couvercle en plastique.

    Étape Suivante pour réparer l’écran du Google Pixel 2 XL : Tester l’appareil

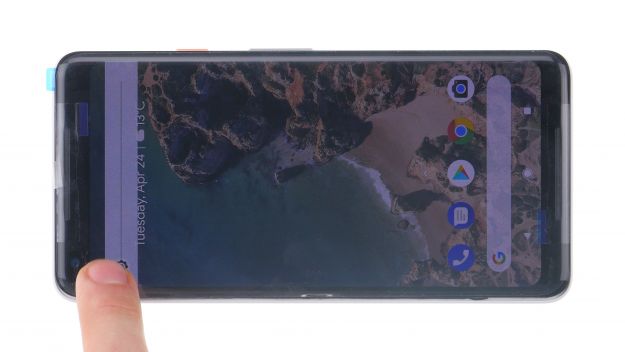

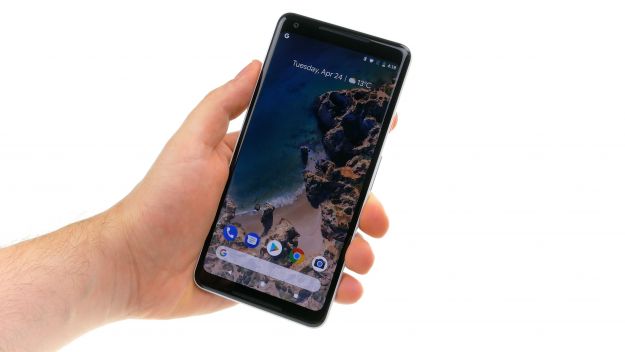

    Allumez votre appareil assemblé et testez l’affichage à nouveau.

  • Faites attention à ce que l’affichage ne glisse pas, mais n’appuyez pas encore dessus.
  • ul>
  • Faites glisser n’importe quelle application sur l’écran en zigzag. Si l’écran ne rebondit pas, tout va bien.
  • Testez également la luminosité minimale et maximale de l’écran et recherchez les éventuelles erreurs de pixels.
  • Étape Suivante pour réparer l’écran du Google Pixel 2 XL : Joindre l’écran

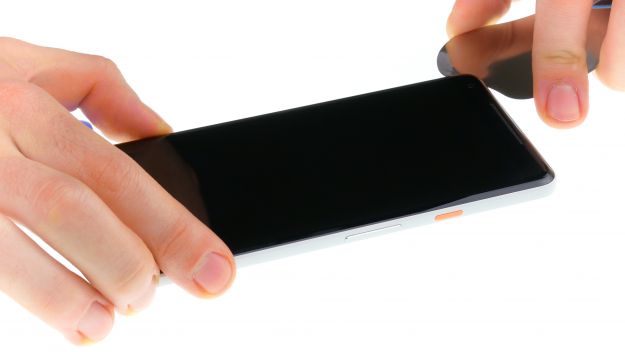

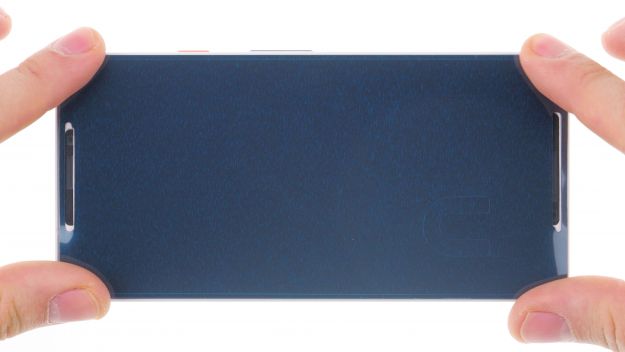

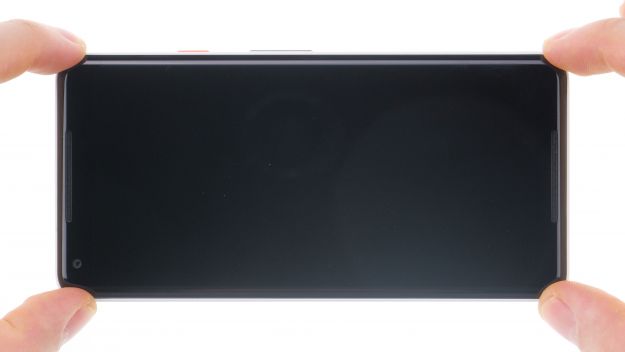

    • Placez l’écran sur le cadre et assurez-vous qu’il est bien placé.
    • Puis appuyez sur l’écran tout autour. Appuyez un peu plus longtemps pour que la colle colle colle.

  • La colle a besoin d’un certain temps pour coller. Vous pouvez chauffer un peu l’écran et le placer entre deux livres, pour que la colle tienne mieux. Attention toutefois à ne pas endommager l’écran !
