Guide de réparation de la batterie OnePlus 5T

Guide de réparation de la batterie OnePlus 5T

Guide de réparation de la batterie OnePlus 5T

Pour commencer la réparation de votre OnePlus 5T

Si vous êtes bloqué ou si vous avez des questions, vous pouvez poster un commentaire. Nous serons heureux de vous aider.

1ère étape pour réparer de la batterie du OnePlus 5T : Éteindre l’appareil




Éteignez complètement votre OnePlus 5T pour le protéger des dommages.


  • Appuyez sur le bouton de veille et maintenez-le enfoncé jusqu’à ce que l’option « Éteindre » apparaisse.
  • Tappez à nouveau pour confirmer.

  • Si votre écran tactile OnePlus 5T ne fonctionne plus, vous pouvez également l’éteindre en appuyant sur le bouton de veille et en le maintenant enfoncé pendant environ 10-15 secondes.
  • Étape Suivante pour réparer de la batterie du OnePlus 5T : Retirer les vis du couvercle arrière





      2 × Torx T2

    Pour ouvrir le OnePlus 5T, vous avez besoin d’un tournevis Torx T2.


    • Démontez les deux vis situées sur le bord inférieur du boîtier. Elles sont situées à droite et à gauche du port USB.
    • Placez les vis sur un des champs du pad magnétique ou de la boîte de triage.

    Étape Suivante pour réparer de la batterie du OnePlus 5T : Retirer le plateau de la carte SIM




    Retirez le support de la carte SIM à l’aide d’un outil SIM ou d’un trombone. Poussez l’outil dans le petit trou du plateau de la carte SIM et retirez-le.

    Étape Suivante pour réparer de la batterie du OnePlus 5T : Retirez la couverture arrière




    Le OnePlus 5T se compose d’une couverture arrière et d’une unité d’affichage. Toute l’électronique et l’écran sont installés dans l’unité d’affichage. Le couvercle arrière est conçu comme un boîtier.

  • Évitez les rayures sur le OnePlus 5T en le plaçant sur une surface douce et propre.

    • Poussez le cadre de la coque arrière avec la pointe d’un plectre et poussez le plectre dans l’espace qui en résulte. Il est préférable de prendre un plectre en plastique dur avec un bouchon. Celui-ci ne doit pas glisser trop loin dans l’appareil et endommager les composants à l’intérieur.

  • Une ventouse peut vous aider à soulever l’écran. Fixez-la au bas de l’écran et tirez légèrement en faisant glisser le pic entre l’écran et le cadre. Vous pouvez tourner un peu l’aiguille pour faire levier sur l’écran. Le dispositif n’est pas collé, mais clippé. Utilisez le plectre pour libérer les clips un par un. Lorsque tous les clips sont libérés, vous pouvez soulever le couvercle arrière. Les clips du bord supérieur se détachent en dernier.
  • La coque arrière est toujours reliée par deux câbles flexibles sensibles. Soulevez le couvercle arrière et tenez-le pour éviter d’endommager les câbles.
  • Étape Suivante pour réparer de la batterie du OnePlus 5T : Débranchez le capteur d’empreintes digitales





      Connecteur d’empreintes digitales

    • Retournez l’appareil et posez-le sur l’écran.

    • Déconnectez maintenant le connecteur du capteur d’empreintes digitales avec un spudger en plastique.

    Étape Suivante pour réparer de la batterie du OnePlus 5T : Débranchez la batterie





      Connecteur de batterie

    • Enlevez le couvercle du connecteur de la batterie avec une pincette ESD.
    • Déconnectez maintenant la batterie avec un spudger en plastique.

  • En général, vous devez déconnecter la batterie dès que possible pour éviter les courts-circuits.
  • Étape Suivante pour réparer de la batterie du OnePlus 5T : Déconnecter le câble USB/audio





      Connecteur USB/audio flex

    • Déconnectez le connecteur du câble USB/audio flexible de la carte mère.
    • Maintenant vous pouvez mettre le couvercle arrière de côté.

    Les bons outils pour votre réparation

    Étape Suivante pour réparer de la batterie du OnePlus 5T : Enlever la batterie

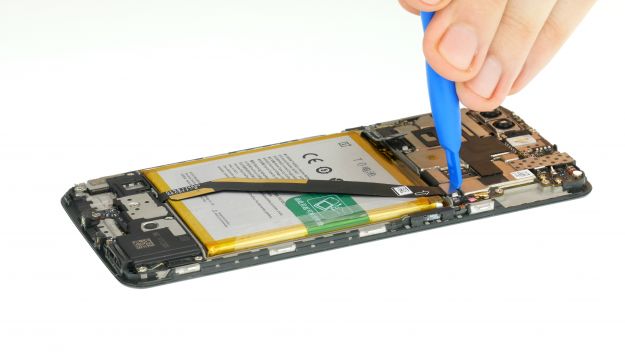

    • Desserrer le couvercle sur le câble flexible et déconnecter le connecteur droit.

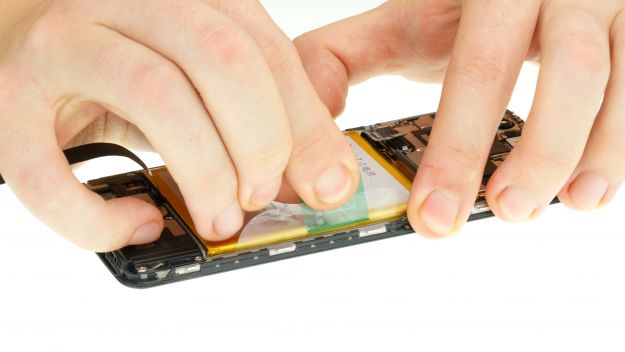

    • Décoller les deux languettes adhésives transparentes des deux côtés de la batterie.

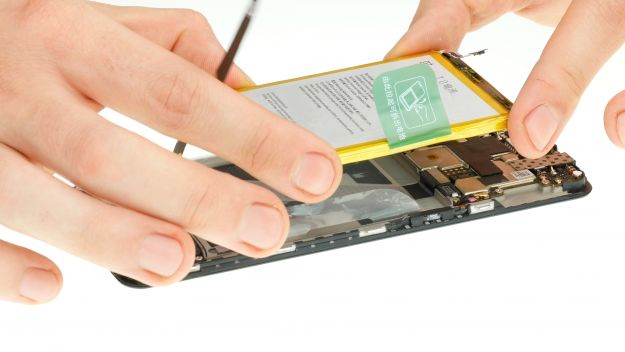

    • Tirer maintenant sur la languette verte jusqu’à ce que la batterie sorte. Tirez doucement pour que la languette ne se déchire pas.

  • Be en faisant attention à ne pas plier la batterie. La batterie n’est pas très collante, mais si l’adhésif est trop fort, vous pouvez chauffer l’appareil à partir de l’écran side.
  • Étape Suivante pour réparer de la batterie du OnePlus 5T : Insérer la pile

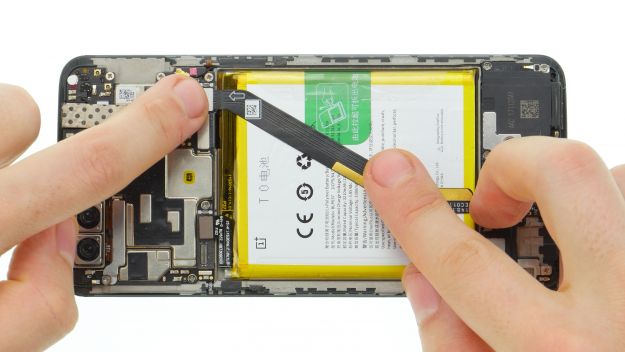

    • Mettez votre nouvelle pile dans l’appareil.

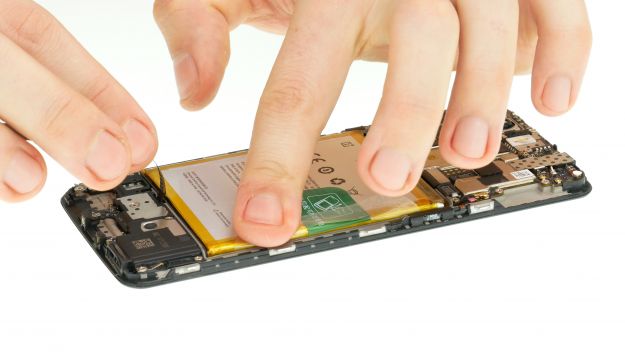

    • Puis appuyez sur toutes les languettes adhésives pour que la pile colle.

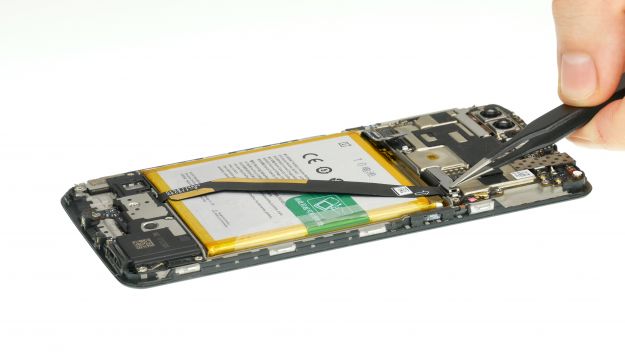

    • Reconnectez le connecteur du câble flexible et remettez le couvercle en place.

    Étape Suivante pour réparer de la batterie du OnePlus 5T : Connexion USB/audio flex





      Connecteur

    • Connecter le câble USB/audio flexible à la carte mère.

    Étape Suivante pour réparer de la batterie du OnePlus 5T : Brancher la batterie





      Connecteur

    • Reconnectez maintenant la batterie.
    • Remettez le couvercle sur la batterie et les connecteurs USB/Audio Flex.

    Étape Suivante pour réparer de la batterie du OnePlus 5T : Connecter le capteur d’empreintes digitales





      Connecteur

    • Positionnez le bouchon avec une pince à épiler.
    • Pressez le bouchon avec vos doigts.

    Étape Suivante pour réparer de la batterie du OnePlus 5T : Joindre la couverture arrière





    • Prenez maintenant l’appareil dans vos mains et repoussez l’unité d’affichage dans la couverture arrière.
    • Attachez d’abord le bord supérieur. La couverture arrière a trois clips à cet endroit.
    • Clipser l’appareil ensemble demande un peu de force. Il est préférable de saisir l’appareil avec les deux mains et de le serrer avec les doigts.

      Étape Suivante pour réparer de la batterie du OnePlus 5T : Insérer le plateau de la carte SIM





      • Insérez les cartes SIM/SD et faites glisser le plateau dans l’appareil.

      Étape Suivante pour réparer de la batterie du OnePlus 5T : Fixer les vis du couvercle arrière





        2 × Torx T2

      • Vissez les deux vis à gauche et à droite du port USB.
