Guide de réparation de la batterie OnePlus 3

Guide de réparation de la batterie du OnePlus 3

Guide de réparation de la batterie OnePlus 3

Pour commencer la réparation de votre OnePlus 3

Si vous êtes bloqué ou si vous avez des questions, vous pouvez poster un commentaire. Nous serons heureux de vous aider.

1ère étape pour réparer la batterie du OnePlus 3 : Retrait des vis du couvercle arrière





    2 × 2,5 mm Torx

Vous avez besoin d’un tournevis torx (T2) pour ouvrir le OnePlus 3.

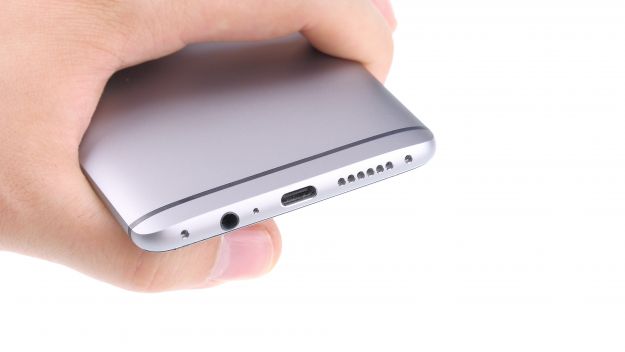

  • Enlevez les deux vis torx du bord inférieur de la couverture arrière. Elles se trouvent à gauche et à droite du port de chargement et du port audio. Placez les vis dans la même boîte que celle du pad magnétique.

Étape Suivante pour réparer la batterie du OnePlus 3 : Retrait du plateau de la carte SIM

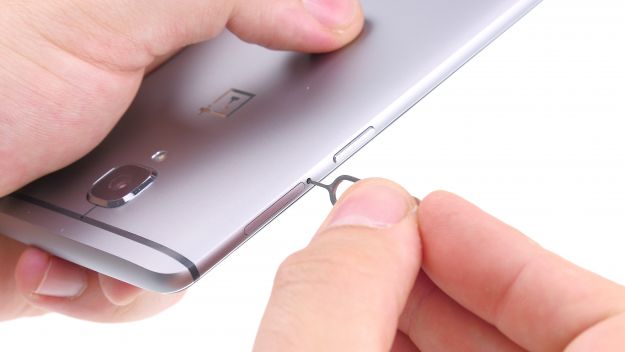

    Vous pouvez utiliser l’outil SIM ou un trombone pour retirer le plateau de la carte SIM. Appuyez sur l’outil dans le petit trou de la carte SIM et essayez de le retirer.

Étape Suivante pour réparer la batterie du OnePlus 3 : Retrait de la couverture arrière





    Posez votre OnePlus 3 sur une surface douce et propre pour éviter de rayer le dos.

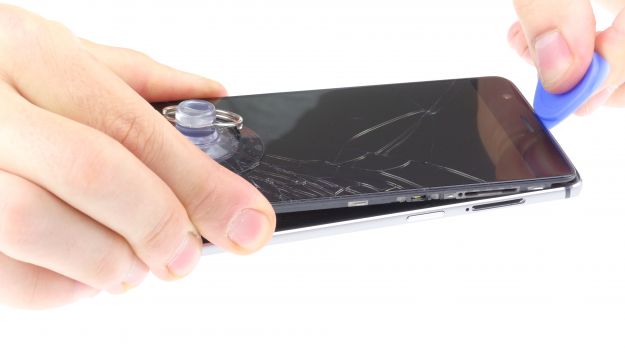

  • Pour soulever l’écran, vous avez besoin d’une ventouse, d’un pic en plastique dur et d’un pistolet thermique. Si l’écran est gravement fissuré, recouvrez le tout d’une bande de ruban adhésif d’emballage avant de continuer.

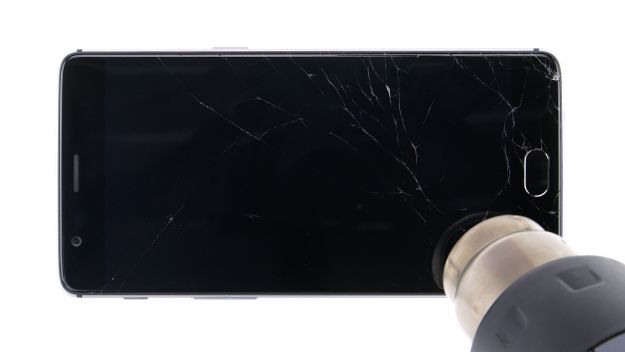

  • L’écran est collé au cadre. Utilisez un pistolet thermique pour chauffer les bords extérieurs de l’écran à environ 60°C (140°F).

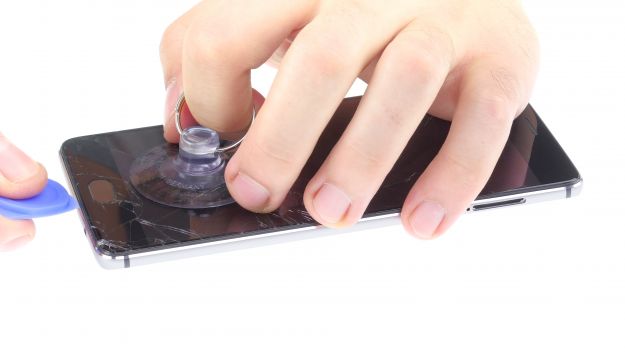

  • Placez la ventouse sur le bouton Accueil (si possible) ou à côté de celui-ci. Tout en soulevant l’écran avec la ventouse, insérez le pic en plastique dur entre le cadre en aluminium et le cadre de l’écran et appuyez sur le cadre en aluminium. Comme l’écran est collé, vous devez faire glisser le pic tout autour de l’iPhone entre le cadre en aluminium et le cadre d’affichage.
  • L’écran est verrouillé dans le couvercle arrière à l’extrémité supérieure (au-dessus de l’écouteur). Utilisez un pic pour appuyer sur l’écran vers le bouton d’accueil et le soulever pour le sortir de l’écran.

Étape Suivante pour réparer la batterie du OnePlus 3 : Débranchement de la batterie

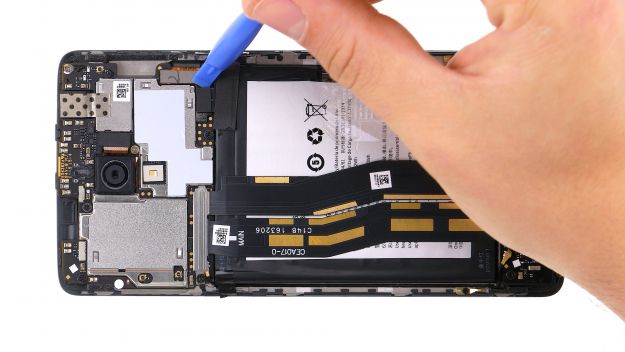

Avant de commencer la réparation, déconnectez le contact de la batterie pour éviter les courts-circuits et éviter d’allumer accidentellement votre appareil pendant la réparation.

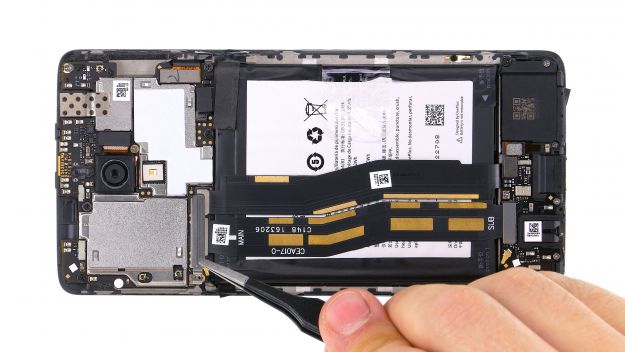

Étape Suivante pour réparer la batterie du OnePlus 3 : Retrait des câbles souples





    1 × 2,8 mm Phillips

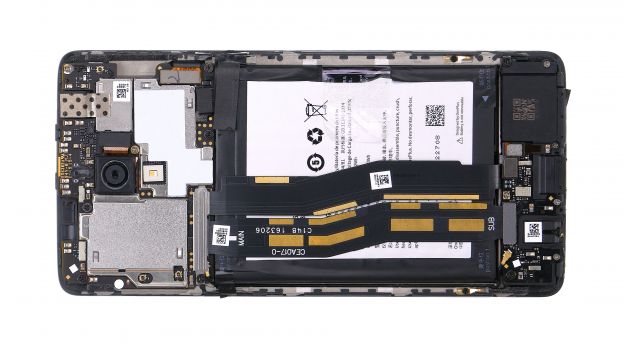

    Déposer la plaque de support sur les deux connecteurs des câbles souples, qui est fixée avec une vis Phillips.

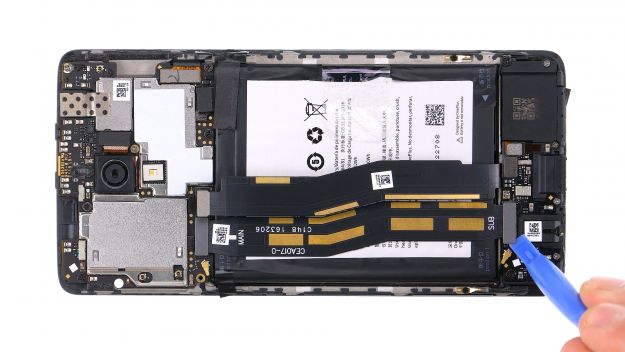

  • Déconnecter les deux connecteurs des câbles souples sur la carte mère (en haut) et le connecteur sur la carte de circuit imprimé inférieure à l’aide d’un spudger.
  • Déconnecter maintenant le câble souple déconnecté.

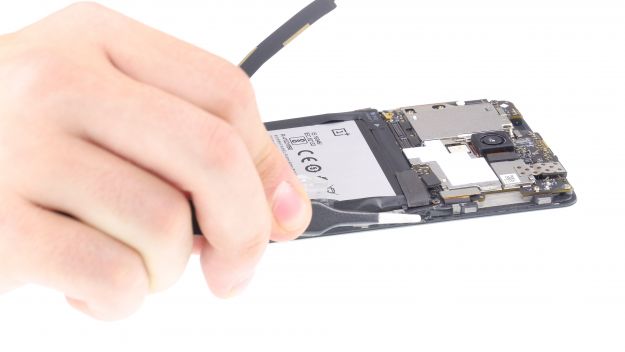

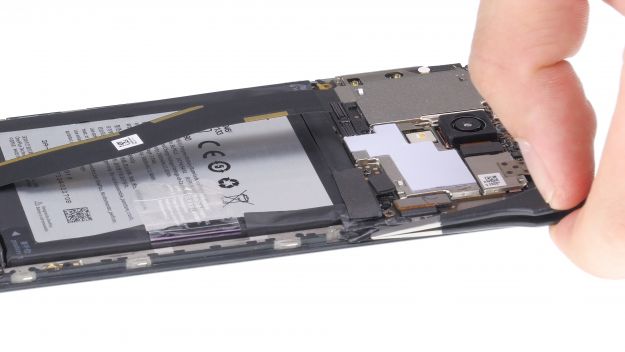

Étape Suivante pour réparer la batterie du OnePlus 3 : Retrait de la batterie




  • La batterie est collée dans l’écran.

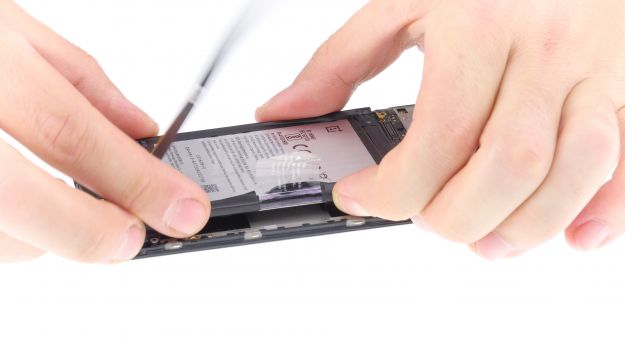

    • Enlevez d’abord les bandes adhésives des deux côtés de la batterie. Les bandes maintiennent les câbles des câbles de veille/volume en place.
    • Courbez le câble flexible de la carte de circuit imprimé inférieure sur le côté et assurez-vous de ne pas endommager le câble lorsque vous retirez la batterie.

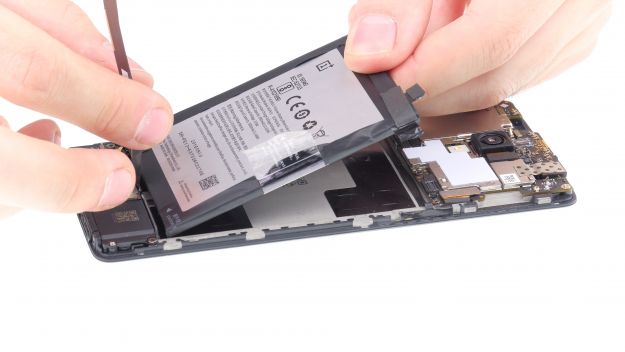

    • Grappez la languette de la batterie et tirez dessus lentement mais avec force. Appuyez sur le cadre de l’écran et essayez de retirer la batterie suffisamment loin pour pouvoir glisser vos doigts en dessous et la soulever.

  • Si la languette se déchire, vous pouvez glisser un outil en plastique plat et émoussé sous la batterie pour la retirer.
  • Ne pliez pas trop la batterie et n’utilisez pas un outil pointu ou tranchant, car cela pourrait endommager la batterie.

  • Les bons outils pour votre réparation

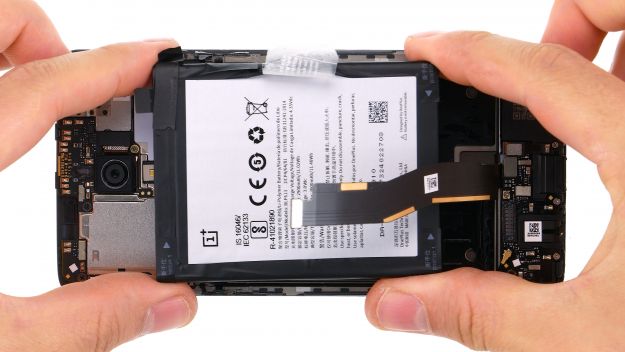

    Étape Suivante pour réparer la batterie du OnePlus 3 : Mise en place de la pile

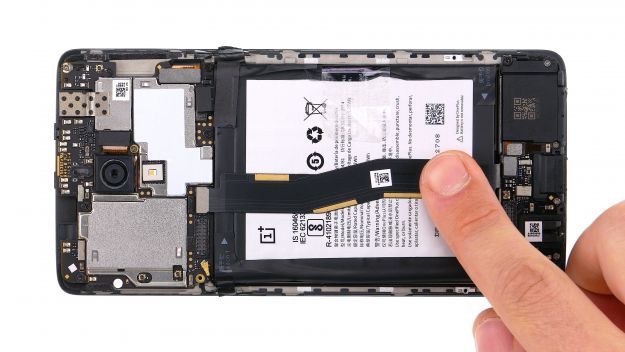

    • Glissez la batterie sous le câble flexible et positionnez-la de manière à ce qu’il y ait un petit espace des deux côtés.
    • Appuyez sur la batterie pour qu’elle colle.
    • Collez à nouveau les bandes adhésives sur les connecteurs des câbles de veille/volume.

    Étape Suivante pour réparer la batterie du OnePlus 3 : Connexion des câbles flexibles





      1 × 2,8 mm Phillips

    • Connecter le câble flexible supérieur à la carte mère.
    • Insérez le deuxième câble flexible et connectez les deux extrémités.
    • Utilisez une pression pour cliquer dans les connecteurs. Si cela ne fonctionne pas immédiatement, retirez le connecteur et essayez à nouveau.
    • Ne faites pas glisser le connecteur sur la prise de côté. Cela pourrait endommager le connecteur.

    • Remettre le crochet. Verrouillez-le d’un côté et fixez la vis.

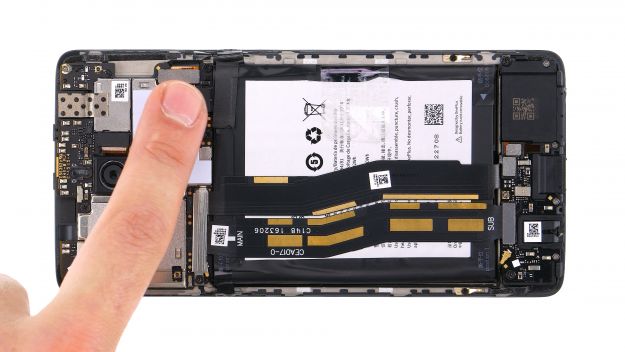

    Étape Suivante pour réparer la batterie du OnePlus 3 : Connexion de la batterie





    • Reconnectez la batterie en appuyant avec le doigt sur la carte mère.

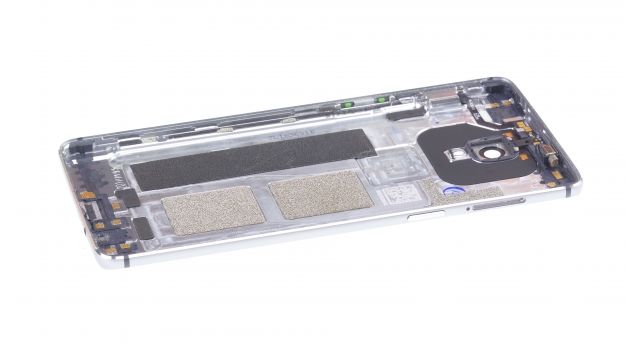

    Étape Suivante pour réparer la batterie du OnePlus 3 : Fixation de la couverture arrière




    Remettez l’écran dans la couverture arrière.


    • L’écran se verrouille à l’extrémité supérieure. Commencez ici, puis repliez progressivement l’écran dans la couverture arrière.
    • Appuyez sur l’écran tout autour des bords, jusqu’à ce qu’il affleure la couverture arrière.

    Étape Suivante pour réparer la batterie du OnePlus 3 : Insertion du curseur de la carte SIM





    • Insérez le curseur de la carte SIM et toutes les cartes dans l’appareil. Assurez-vous qu’il est correctement positionné.

    Étape Suivante pour réparer la batterie du OnePlus 3 : Insertion des vis du couvercle arrière





      2 × 2,5 mm Torx

    • Vissez les deux vis torx à gauche et à droite à l’extrémité inférieure du dispositif.
