Pour commencer la réparation de votre Galaxy S7

Si vous êtes bloqué ou si vous avez des questions, vous pouvez poster un commentaire. Nous serons heureux de vous aider.

1ère étape pour réparer la batterie du Samsung Galaxy S7 : Éteindre votre appareil





  • Eteignez votre appareil en maintenant le bouton d’alimentation enfoncé jusqu’à ce que l’option « Éteindre » apparaisse.
  • Utilisez votre doigt pour confirmer que vous voulez éteindre votre Galaxy S7 et attendez que l’écran se vide.

Étape Suivante pour réparer la batterie du Samsung Galaxy S7 : Retrait des cartes SIM et microSD

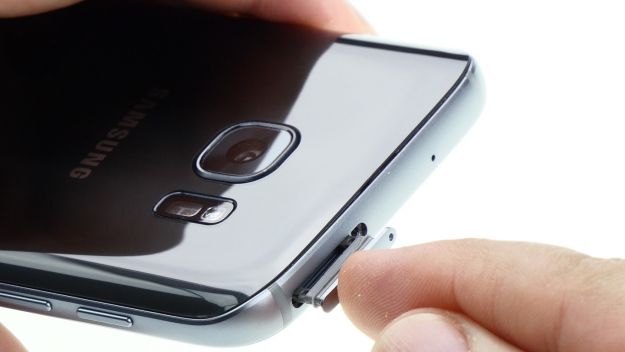

  • Utilisez l’outil SIM pour éjecter le plateau SIM de votre appareil, puis retirez le plateau avec vos doigts.

Étape Suivante pour réparer la batterie du Samsung Galaxy S7 : Retrait de la couverture arrière





  • Le couvercle arrière en verre est collé au châssis. Retirez le couvercle arrière en mettant une ventouse et en tirant dessus. Utilisez également un pic pour pousser contre le châssis. Chauffez votre appareil à l’air chaud au préalable pour que la colle se détache plus facilement.
  • Dès qu’un espace apparaît entre la couverture arrière et le châssis, vous pouvez insérer le pic entre les deux parties.
  • La couverture arrière est peinte à l’intérieur. Enlevez soigneusement tout résidu d’adhésif pour éviter les rayures ou les fissures.
  • Utiliser plus de pics pour déconnecter tous les coins les uns après les autres.
  • Enlevez le couvercle arrière dès que toute la colle est détachée.

Étape Suivante pour réparer la batterie du Samsung Galaxy S7 : Retirer les vis





  • Retirer les douze vis qui maintiennent en place les antennes et le haut-parleur.
    12 x 3,3 mm vis Phillips PH00
  • Enlever la bande adhésive jaune.

Étape Suivante pour réparer la batterie du Samsung Galaxy S7 : Retrait de l’antenne supérieure





  • Déconnectez l’antenne supérieure de l’enceinte. L’antenne est accrochée à l’enceinte. Commencez par le coin supérieur droit.
  • Enlevez l’antenne de l’enceinte.

Étape Suivante pour réparer la batterie du Samsung Galaxy S7 : Retrait de l’antenne centrale





  • Tirer l’antenne centrale hors de l’enceinte. Notez qu’elle est accrochée à l’antenne inférieure.

Étape Suivante pour réparer la batterie du Samsung Galaxy S7 : Suppression de l’orateur





  • Déconnectez le haut-parleur en utilisant la pincette pour le décrocher sur le côté gauche.
  • Enlever le haut-parleur de l’enceinte.

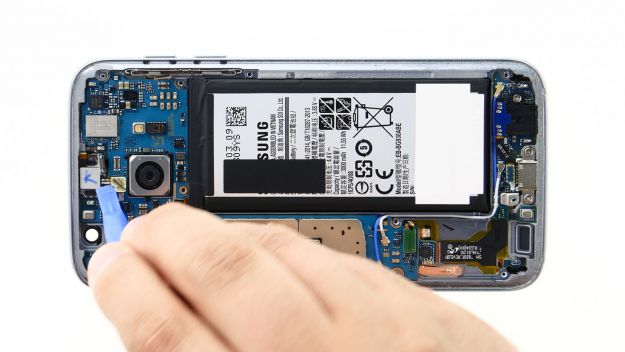

Étape Suivante pour réparer la batterie du Samsung Galaxy S7 : Débranchement de la batterie

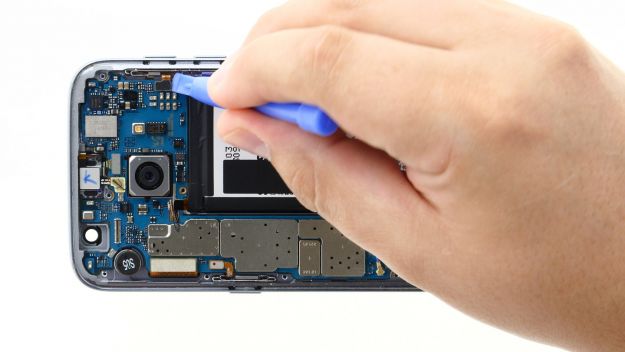

  • En utilisant le spudger, débranchez soigneusement le contact de la batterie de la carte mère. Retirez soigneusement le contact de la prise.

Étape Suivante pour réparer la batterie du Samsung Galaxy S7 : Suppression de la caméra frontale





  • En utilisant le spudger, déconnectez soigneusement le contact de la caméra avant de la carte mère.
  • Enlevez la caméra frontale de l’enceinte.

Étape Suivante pour réparer la batterie du Samsung Galaxy S7 : Déconnexion de tous les contacts de la carte mère





  • En utilisant le spudger, déconnectez avec précaution les contacts suivants de la carte mère.
    Interrupteur à bascule de volume
    Capteur de proximité
    Robine
    Affichage
    Bouton d’alimentation
    Câble d’antenne
    Boutons du capteur

Étape Suivante pour réparer la batterie du Samsung Galaxy S7 : Retrait de la carte mère





  • Le bas de la carte mère (flèche) est connecté au port USB.
  • Inclinez soigneusement la planche de 180° vers le haut afin de pouvoir atteindre le contact. Ne tirez pas trop fort sur la planche.
  • En utilisant le spudger, déconnectez soigneusement le contact du PCB.
  • Enlever le tableau.
  • Il y a une petite épingle en plastique dans l’ouverture du plateau de la carte SIM. Assurez-vous qu’elle ne tombe pas.
  • Les bons outils pour votre réparation

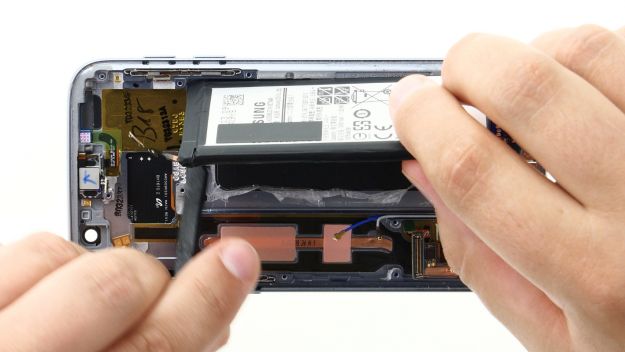

    Étape Suivante pour réparer la batterie du Samsung Galaxy S7 : Retrait de la batterie

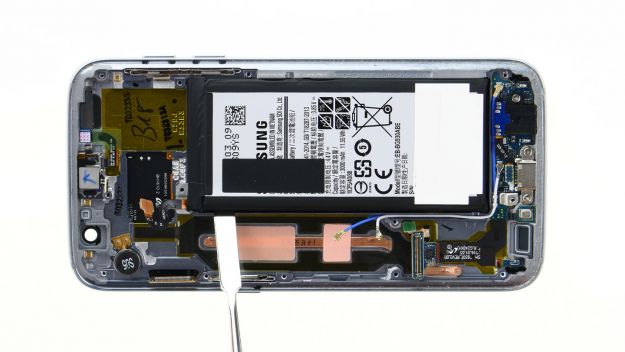

  • Soyez très prudent lors de cette étape. Utilisez un outil plat et émoussé comme l’extrémité ronde de la spatule de laboratoire en acier pour éviter d’endommager la batterie.

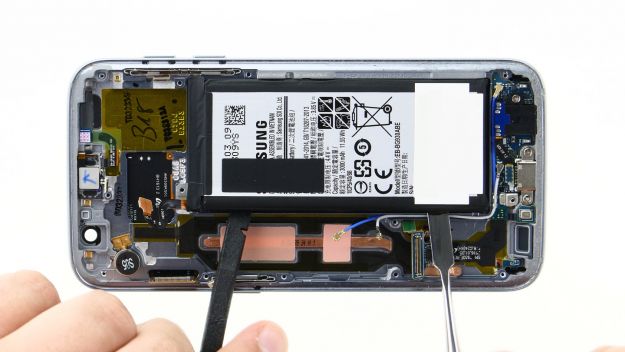

    • La batterie est vraiment collée au boîtier, alors faites très attention lorsque vous la retirez. Avec votre outil, détachez soigneusement la batterie du boîtier. Insérez d’abord votre outil sur le côté entre la pile et le boîtier et utilisez-le comme levier.
    • Répétez ce processus de l’autre côté de la batterie.
    • Insérez ensuite soigneusement votre outil sous la pile et détachez la colle qui se trouve en dessous.

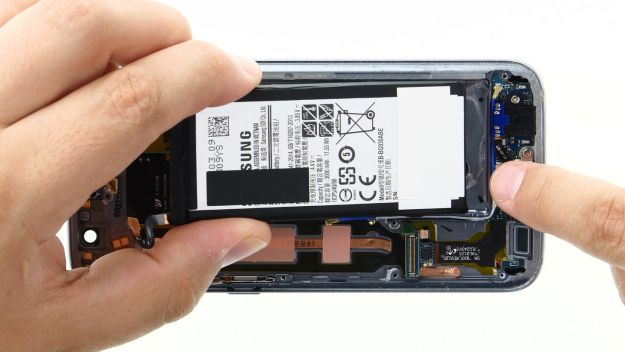

    • Enlevez la batterie du boîtier.

    Étape Suivante pour réparer la batterie du Samsung Galaxy S7 : Mise en place de la pile

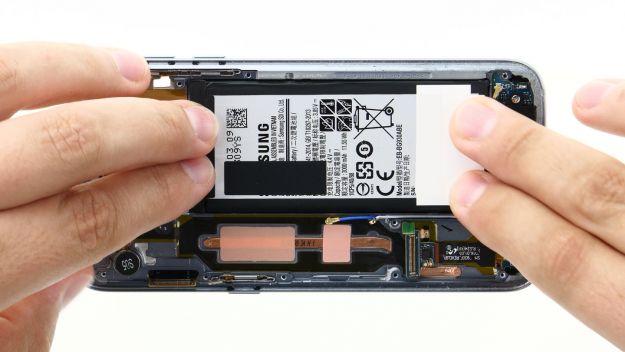

    • Mettez la batterie dans le boîtier. Elle s’insère parfaitement dans le compartiment situé au milieu du boîtier.
    • Appuyez la pile contre le boîtier pour que la colle colle colle mieux.

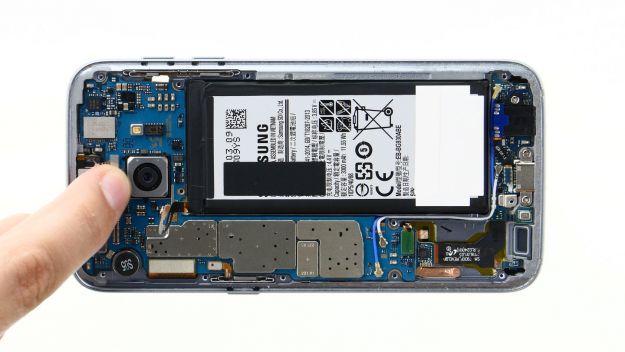

    Étape Suivante pour réparer la batterie du Samsung Galaxy S7 : Installation de la carte mère

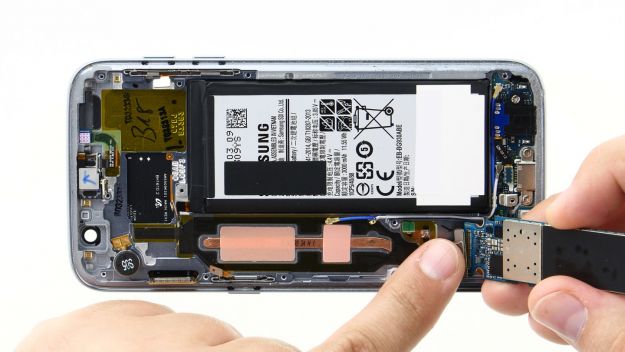

    • Retournez le tableau et placez-le à l’extrémité inférieure du boîtier pour reconnecter le contact du port USB.
    • Connectez le contact pour que vous puissiez l’entendre cliquer dans la prise.
    • Repliez le tableau pour le mettre dans l’enclos.

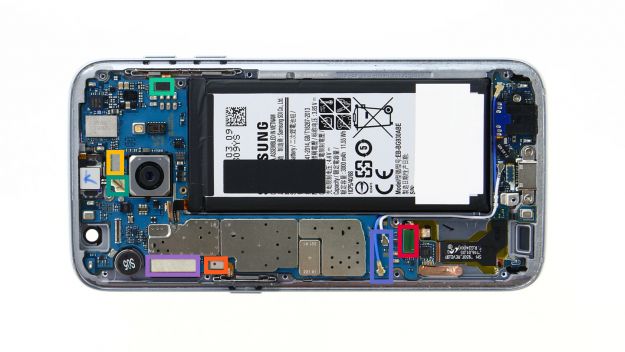

    Étape Suivante pour réparer la batterie du Samsung Galaxy S7 : Connecter tous les contacts de la carte mère





    • Connectez les contacts suivants à la carte mère.
      Commutateur à bascule de volume
      Capteur de proximité
      Bulletin
      Affichage
      Bouton d’alimentation
      Câble d’antenne
      Boutons du capteur

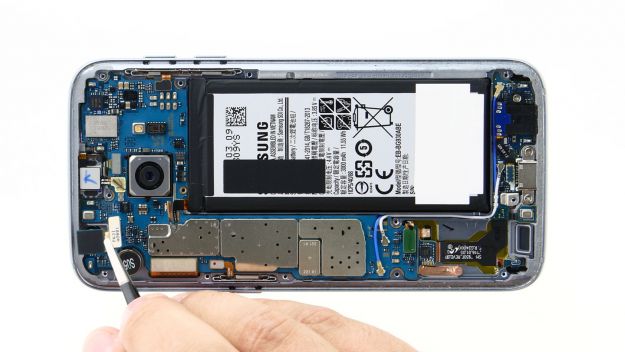

    Étape Suivante pour réparer la batterie du Samsung Galaxy S7 : Installation de la caméra frontale





    • Mettez la caméra frontale dans le renfoncement du bord supérieur de l’enceinte.
    • Connectez la caméra à la carte mère. Vous devez entendre le contact se mettre en place.

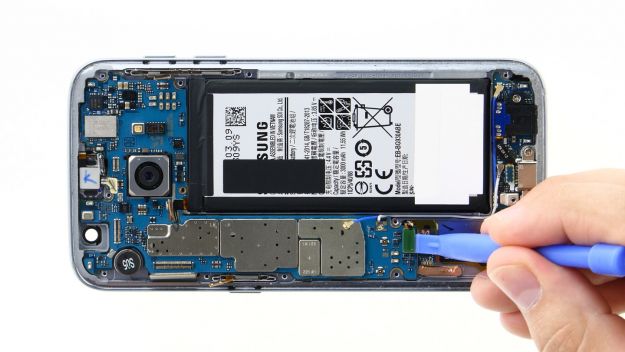

    Étape Suivante pour réparer la batterie du Samsung Galaxy S7 : Connexion de la batterie





    • Connectez la batterie à la carte mère. Enfoncez le contact dans la prise de la carte mère jusqu’à ce que vous entendiez un déclic.

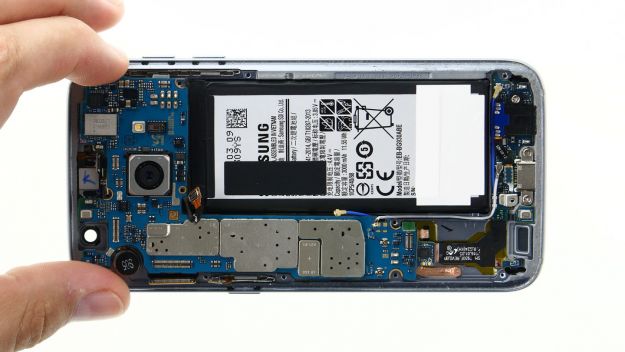

    Étape Suivante pour réparer la batterie du Samsung Galaxy S7 : Installation du haut-parleur





    • Mettez le haut-parleur à l’extrémité inférieure de l’enceinte.
    • Appuyez sur le haut-parleur avec vos doigts jusqu’à ce qu’il s’enclenche dans l’enceinte.

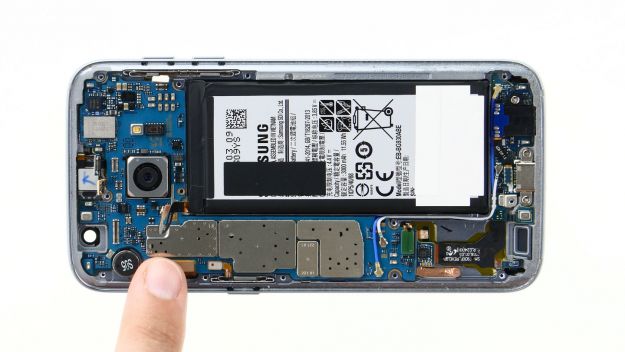

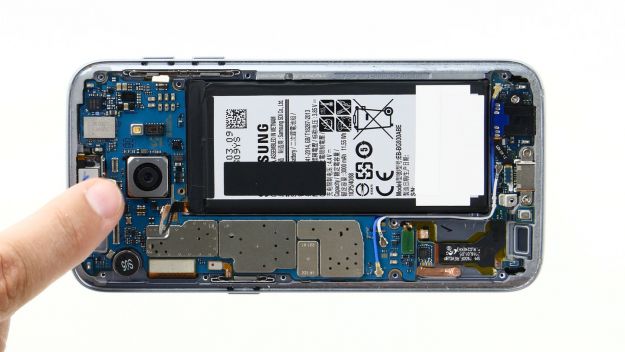

    Étape Suivante pour réparer la batterie du Samsung Galaxy S7 : Installation de l’antenne centrale





    • Retourner l’antenne dans l’enceinte après l’avoir accrochée à l’antenne inférieure.
    • Appuyez sur l’antenne avec vos doigts jusqu’à ce qu’elle s’enclenche dans le boîtier.

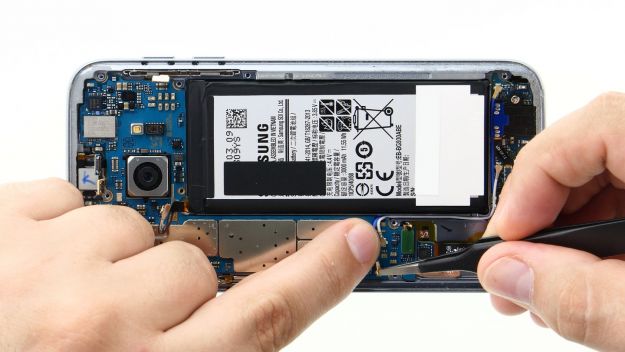

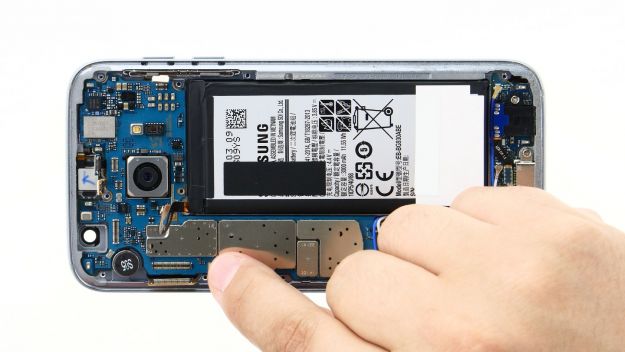

    Étape Suivante pour réparer la batterie du Samsung Galaxy S7 : Installation de l’antenne supérieure





    • Retourner l’antenne dans l’enceinte. Mettez-la d’abord sur le côté gauche, puis appuyez dessus fermement avec les doigts.
    • Vous devriez pouvoir entendre le clic de l’antenne en place.

    Étape Suivante pour réparer la batterie du Samsung Galaxy S7 : Fixation des vis





    • Remettez la bande adhésive jaune.
    • Attache tout en utilisant les vis.
      12 x 3,3 mm vis Phillips PH00

    Étape Suivante pour réparer la batterie du Samsung Galaxy S7 : Fixation de la couverture arrière





    • Retourner la couverture arrière dans sa position initiale.
    • Appuyez sur le dos de la couverture pour que la colle colle colle.
    • Vous pouvez également chauffer votre appareil à l’air chaud puis le fixer ou le lester avec quelques livres pour que la colle colle adhère mieux.

    Étape Suivante pour réparer la batterie du Samsung Galaxy S7 : Insertion des cartes SIM et microSD

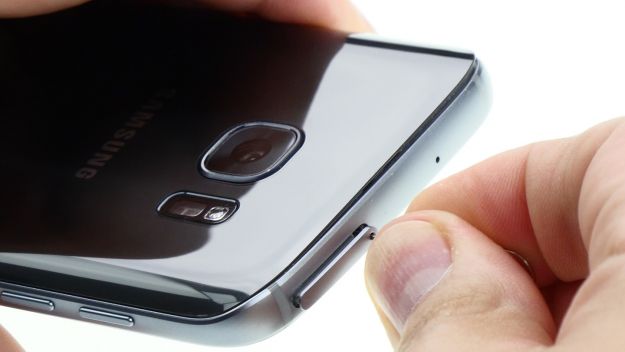

    • Insérez le plateau de la carte SIM dans votre appareil. Assurez-vous que le plateau est correctement positionné.
