Guide de réparation de la batterie du Samsung Galaxy A7 (2018)

Pour commencer la réparation de votre Galaxy A7 (2018)

Si vous êtes bloqué ou si vous avez des questions, vous pouvez poster un commentaire. Nous serons heureux de vous aider.

1ère étape pour réparer de la batterie du Samsung Galaxy A7 (2018) : Éteindre l’appareil

• Eteignez votre appareil en maintenant le bouton d’alimentation enfoncé jusqu’à ce que l’option « Éteindre » apparaisse.
• Utilisez votre doigt pour confirmer que vous voulez éteindre votre Galaxy A7 et attendez que l’écran se vide.

Nous vous montrons ici une Galaxie S8, mais l’éteindre fonctionne de la même manière sur la Galaxie A7.

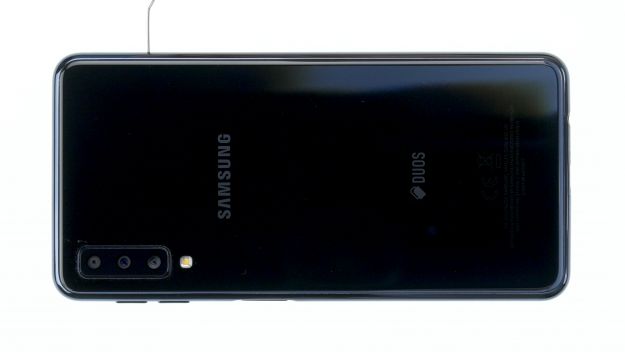

Étape Suivante pour réparer de la batterie du Samsung Galaxy A7 (2018) : Retrait de la carte SIM et du support de la carte microSD

• Utilisez l’outil SIM pour éjecter le plateau SIM de votre appareil, puis retirez le plateau avec vos doigts.

Étape Suivante pour réparer de la batterie du Samsung Galaxy A7 (2018) : Retrait de la couverture arrière

• La couverture arrière est vraiment collée au châssis. Chauffez l’appareil uniformément avec de l’air chaud pour ramollir la colle. Une température de 60 – 80°C devrait être suffisante. En règle générale, vous devriez toujours être en mesure de toucher votre appareil sans qu’il soit trop chaud.

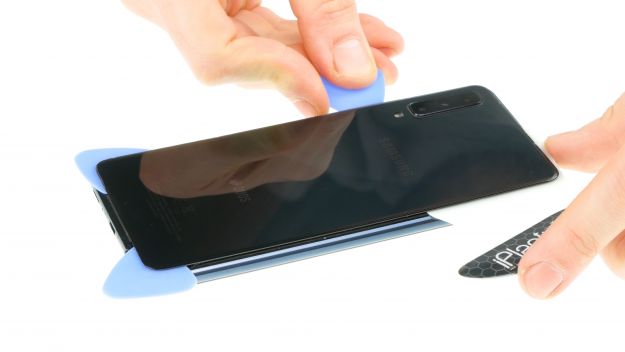

• Le la façon la plus simple de détacher le dos de la couverture est d’utiliser un outil plat et flexible comme l’iPlastix ou l’iFlex. Vous aurez également besoin de plusieurs pics pour décoller la couverture arrière tout autour.
• chauffez l’endroit où vous commencez et placez un outil plat entre la couverture arrière et le cadre.

L’iPlastix est en plastique, il ne raye donc pas l’appareil. D’autre part, il est très souple et délicat à insérer.

Be Attention, la couverture arrière peut se casser très facilement. Si nécessaire, appliquer la chaleur plusieurs fois et essayer à nouveau. Retrait de la couverture arrière peut prendre une demi-heure. Prenez un peu plus de temps et travaillez soigneusement pour assurez-vous de ne rien casser.

• Une fois que l’outil est Insérez un pic dans la fente pour la maintenir ouverte. Ensuite, faites fonctionner l’outil Ensuite, chauffez la partie suivante et insérez les pics un par un.

Utilisez une ventouse pour soulever le verre si vous ne trouvez pas d’endroit où insérer l’outil.

Étape Suivante pour réparer de la batterie du Samsung Galaxy A7 (2018) : Retrait du cadre

15 × 4,0 mm Phillips

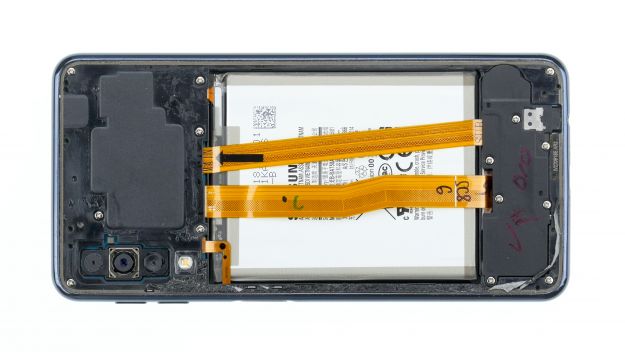

Ensuite, enlevez le cadre central du Galaxy A7.

• Premièrement, desserrez les vis Phillips de la même longueur, qui sont réparties sur tout le dispositif.

Notez que les vis peuvent être recouvertes de résidus de colle.

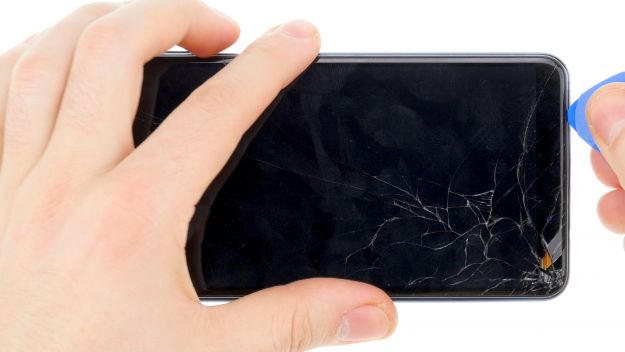

• Puis retournez l’appareil et faites glisser un plectre entre l’écran et le cadre central.
• Déplacez-vous une fois sur tout l’écran jusqu’à ce qu’il se détache partout.

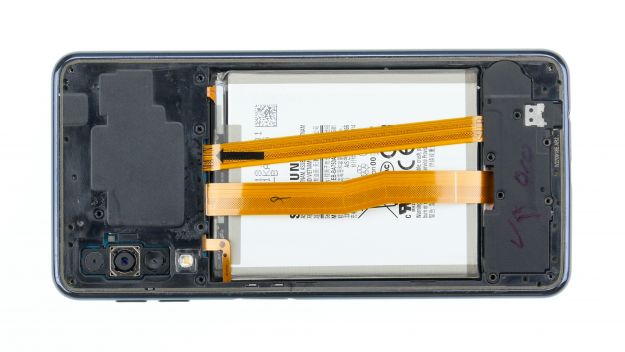

• Retournez l’appareil et soulevez le cadre central.
• Enlevez également le couvercle en plastique dans la zone inférieure.

Étape Suivante pour réparer de la batterie du Samsung Galaxy A7 (2018) : Débranchement de la batterie

Connecteur de batterie

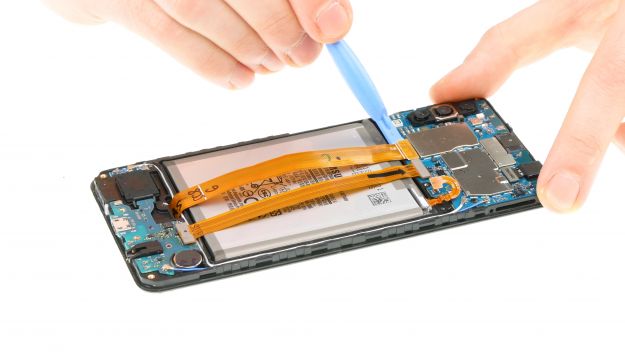

• En utilisant le spudger, déconnectez soigneusement le contact de la batterie de la carte mère.

Always d’un côté où il n’y a pas de petits éléments sur le carte mère. Cela évite d’endommager involontairement les condensateurs ou les circuits intégrés.

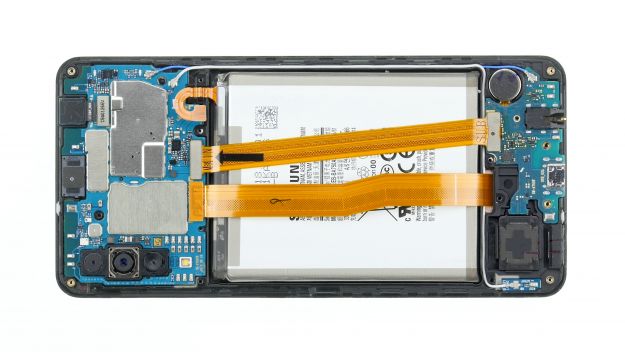

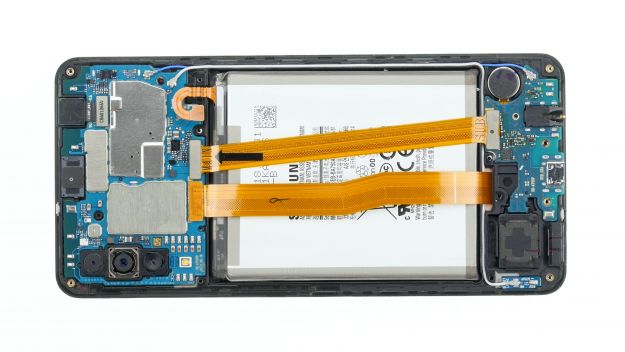

Étape Suivante pour réparer de la batterie du Samsung Galaxy A7 (2018) : Retrait des câbles souples

Connecteur d’affichage Connecteur de la carte inférieure

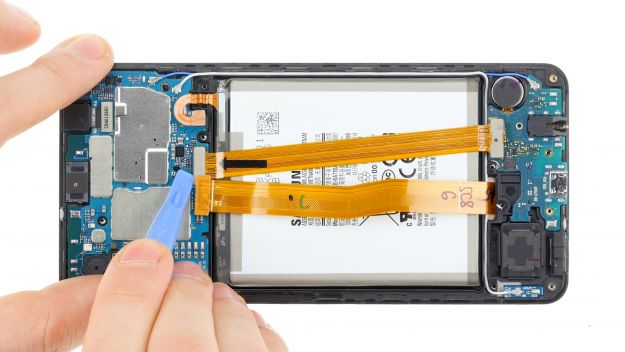

Au-dessus de la batterie, il y a deux câbles souples plats pour l’écran et la carte de circuit imprimé inférieure.

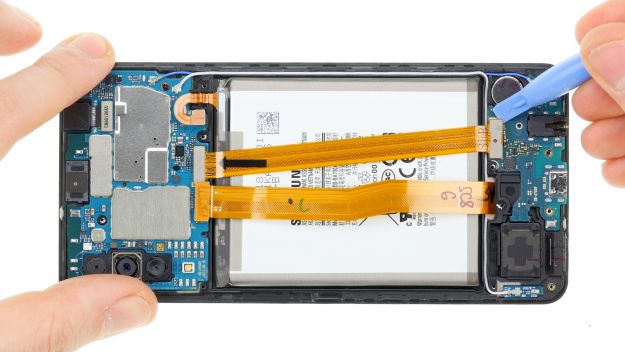

• Desserrer soigneusement tous les connecteurs avec un spudger.
• Puis retirer le haut des deux câbles souples.

Étape Suivante pour réparer de la batterie du Samsung Galaxy A7 (2018) : Retrait de la batterie

Soyez très prudent lors de cette étape. Utilisez un outil plat et émoussé comme l’iPlastix pour éviter d’endommager la batterie.

La colle de la batterie est très forte, vous devriez donc utiliser à nouveau de l’air chaud. Le site La batterie est collée sur les bords extérieurs mais pas au centre. Ne chauffez jamais la batterie directement et ne la pliez pas.

Regardez la vidéo (bouton de lecture dans le coin supérieur droit de la première image) pour voir le dégagement de la batterie.

• Appliquer l’air chaud du côté de l’écran.
• Nous recommandons d’utiliser un outil à plat, comme l’iFlex, tout autour de la batterie.
• Si l’iPlastix n’est pas assez résistant, vous pouvez également utiliser un large spudger de batterie.
• Slide un outil plat sous la batterie pour détacher progressivement l’adhésif.

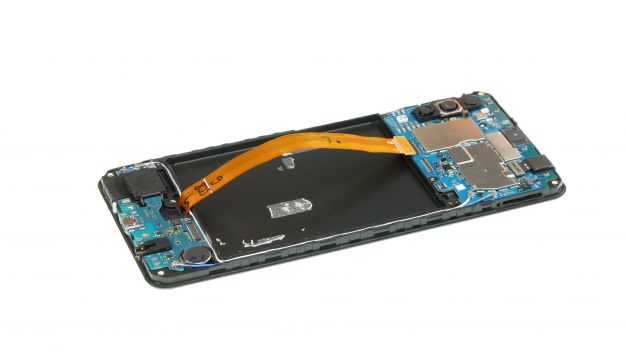

• Lève la pile et retire-la de l’appareil.

Les bons outils pour votre réparation

Étape Suivante pour réparer de la batterie du Samsung Galaxy A7 (2018) : Préparation de la batterie et de l’appareil

• Enlevez tous les résidus de colle qui sont restés dans l’appareil afin que la nouvelle pile soit à nouveau en place.
• Enlevez le film protecteur sur la surface adhésive de la nouvelle pile.

Étape Suivante pour réparer de la batterie du Samsung Galaxy A7 (2018) : Mise en place de la pile

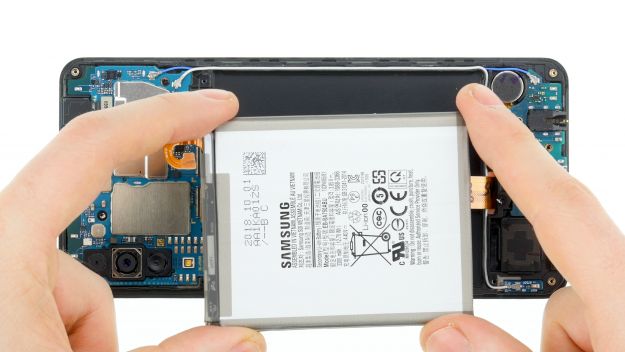

• Mettez la batterie dans le boîtier. Elle s’insère parfaitement dans le compartiment situé au milieu du boîtier.
• Appuyez la pile contre le boîtier pour que la colle colle colle mieux.

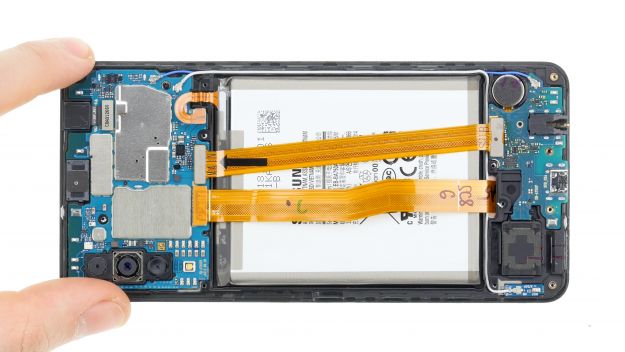

Étape Suivante pour réparer de la batterie du Samsung Galaxy A7 (2018) : Connexion des câbles flexibles

Connecteur d’affichage Connecteur de la carte inférieure

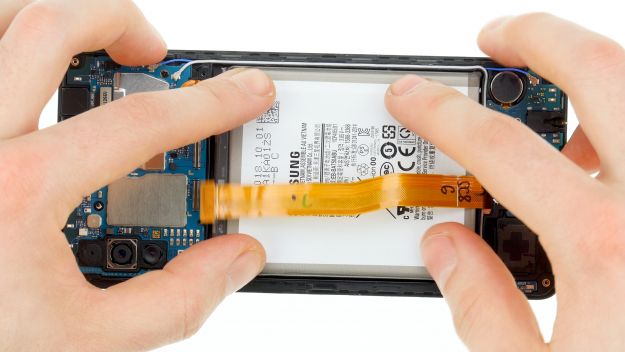

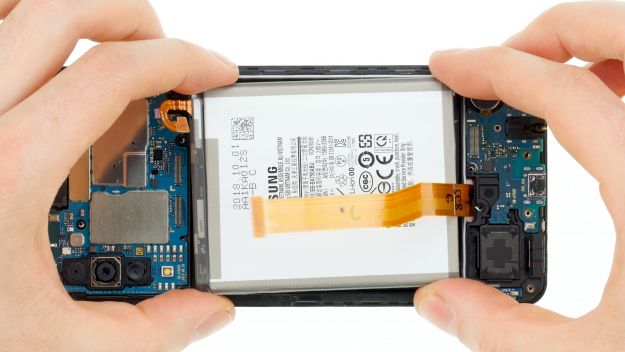

Attachez maintenant les deux câbles plats flexibles sur la batterie. Les câbles relient l’écran et la carte inférieure à la carte principale.

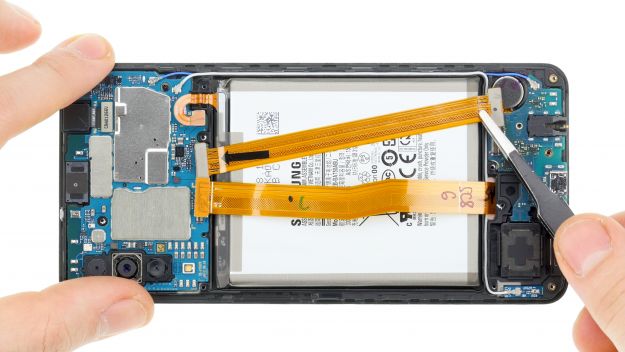

• Attachez le câble flexible supérieur et connectez les deux connecteurs.
• Reconnectez le connecteur de l’écran.

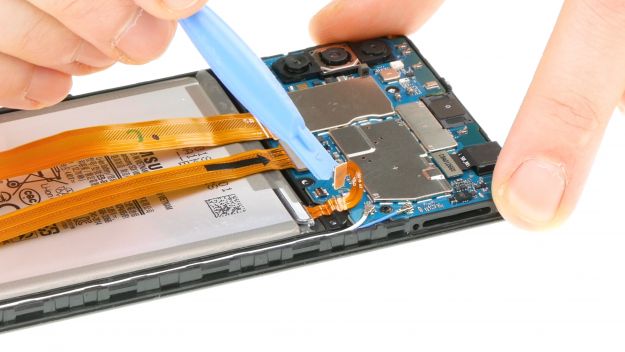

Étape Suivante pour réparer de la batterie du Samsung Galaxy A7 (2018) : Connexion de la batterie

Connecteur de batterie

• Connectez la batterie à la carte mère. Enfoncez le contact dans la prise de la carte mère jusqu’à ce que vous entendiez un déclic.

Étape Suivante pour réparer de la batterie du Samsung Galaxy A7 (2018) : Fixation du cadre

15 × 4,0 mm Phillips

• Placez le couvercle en plastique dans la partie inférieure de l’appareil. Orientez-vous à l’aide des trous de vis pour positionner correctement le couvercle.
• Placez le cadre central sur le dessus de l’appareil et serrez tout autour jusqu’à ce qu’il repose correctement.
• Vous pouvez également prendre l’appareil dans vos deux mains et serrer l’écran et le cadre ensemble.
• Si le cadre repose correctement partout, alors refixez toutes les vis Phillips de la même longueur.

Étape Suivante pour réparer de la batterie du Samsung Galaxy A7 (2018) : Fixation de la couverture arrière

Vous pouvez essayer de réutiliser l’adhésif existant qui est resté sur la couverture arrière. Mais nous recommandons d’utiliser un nouveau cadre adhésif pour coller parfaitement la couverture arrière.

• Enlevez d’abord toute la colle restante sur le cadre central et la couverture arrière.

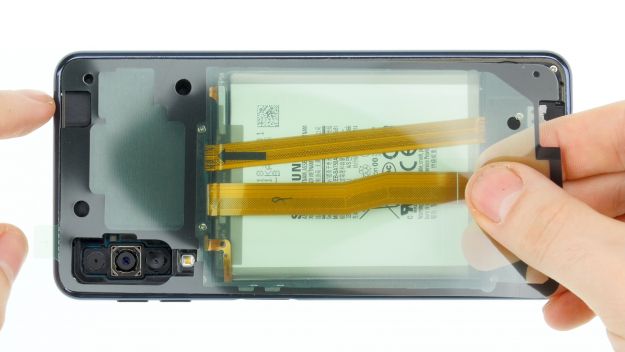

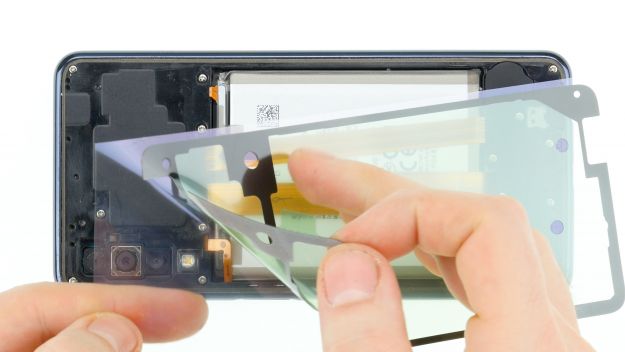

• Prenez ensuite le nouveau cadre adhésif et orientez-vous à l’ouverture des caméras pour le positionner correctement.
• Décollez le film de protection transparent et placez le cadre adhésif sur la face supérieure et laissez-le glisser lentement dans l’appareil.
• Assurez-vous qu’il est bien droit et qu’il ne dépasse pas du cadre.
• Pressez fermement l’adhésif sur le cadre. Vous pouvez utiliser un spudger pour ce faire.
• Enlevez le deuxième film plastique et vérifiez si la colle noire est bien partout.

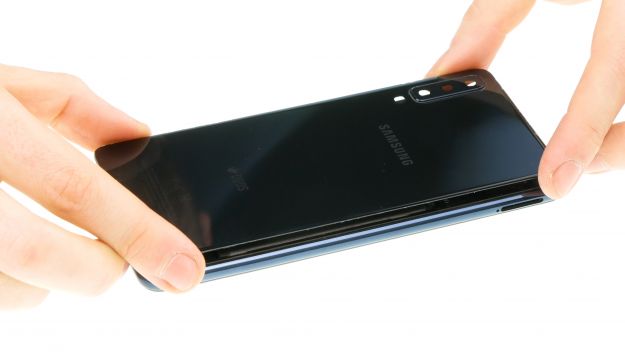

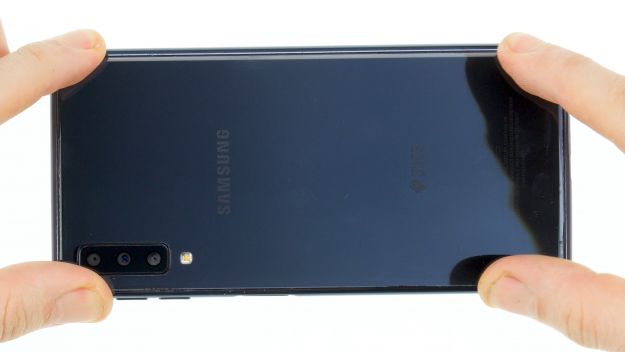

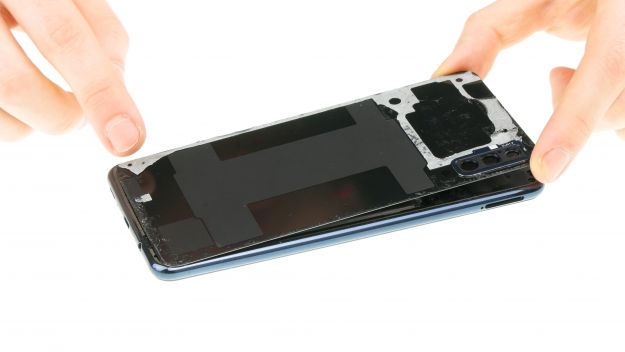

• Remettez ensuite le couvercle arrière dans sa position d’origine.
• Pressez le couvercle arrière sur toute la surface pour que l’adhésif adhère.
• En outre, vous pouvez chauffer l’appareil à l’air chaud et ensuite le serrer ou l’alourdir avec quelques livres pour que la colle tienne encore mieux.

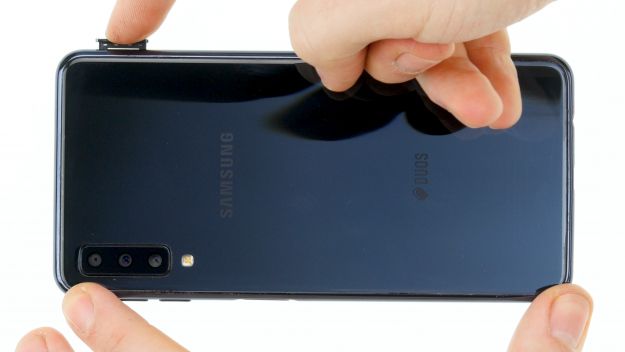

Étape Suivante pour réparer de la batterie du Samsung Galaxy A7 (2018) : Insertion de la carte SIM et du support de carte microSD

• Réinsérez la carte SIM et le support de carte microSD dans l’appareil.

Source : idoc
