Guide de réparation de la batterie du Huawei P10

Pour commencer à réparer votre P10

Si vous êtes bloqué ou si vous avez des questions, vous pouvez poster un commentaire. Nous serons heureux de vous aider.

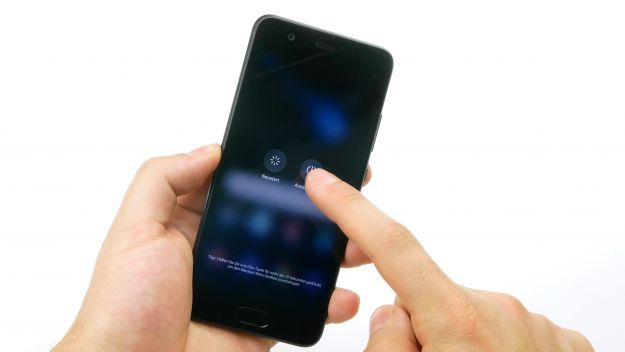

1ère étape pour réparer la batterie du Huawei P10 : Éteindre l’appareil

Éteindre le dispositif de prévention des courts-circuits.

• Presse et Maintenez le bouton d’alimentation enfoncé jusqu’à ce que l’icône de mise hors tension apparaisse.
• Tap again pour éteindre l’appareil.

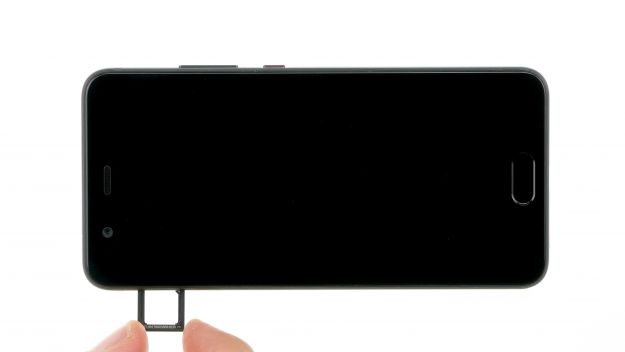

Étape Suivante pour réparer la batterie du Huawei P10 : Retirer le plateau de la carte SIM

R

emove

the SIM holder.

• Slide un outil SIM dans le petit trou et retire le support.

Étape Suivante pour réparer la batterie du Huawei P10 : Dévisser l’affaire

2 × 3,0mm Pentalob

• Déposez maintenant les vis du boîtier arrière sur le
• droit
• et
• gauche du
• du port USB
• .

Huawei utilise des vis Pentalobe d’Apple. Vous aurez besoin d’un tournevis Pentalobe PL1. Vous pouvez démonter les têtes de vis si vous utilisez un autre tournevis.

Étape Suivante pour réparer la batterie du Huawei P10 : Retirer le boîtier arrière

Connecteur

Supprimez le boîtier arrière maintenant.

L’écran n’est pas collé, mais encliqueté sur les bords longs. Il est muni d’onglets de positionnement sur le bord supérieur.

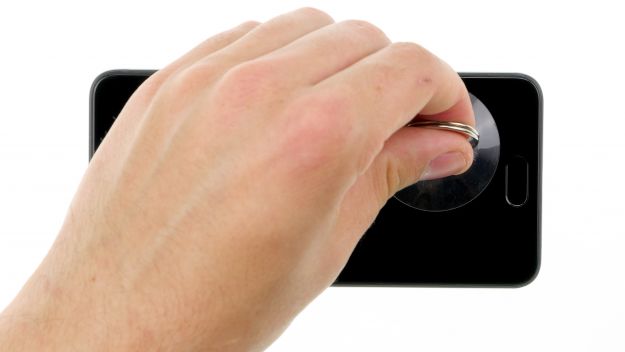

• Attacher
• une ventouse sur l’écran
• au-dessus de la maison
• bouton.

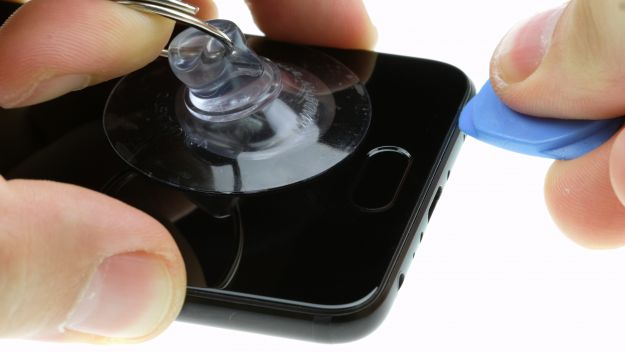

• Tirer sur la ventouse et utiliser un pic pour ouvrir un petit espace entre la caisse et l’affichage.

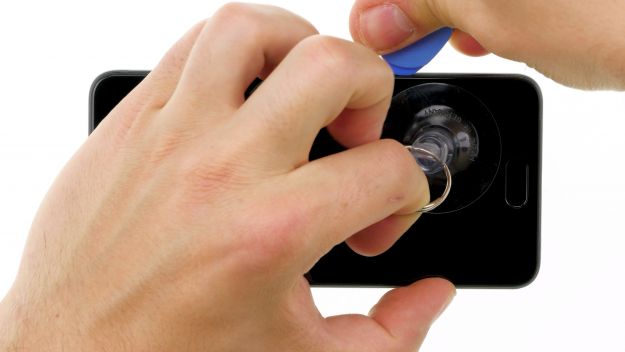

• Tourner doucement le pic pour faire levier sur l’affichage.

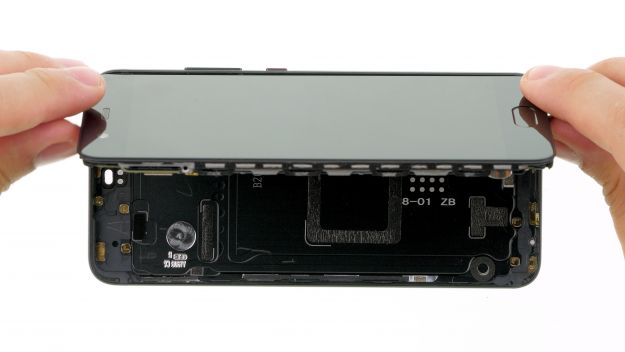

• Une fois que l’écran est
• libéré tout autour,
• plié.

Attention:L’écran est toujours relié par un câble souple et fin pour les boutons de veille et de volume.

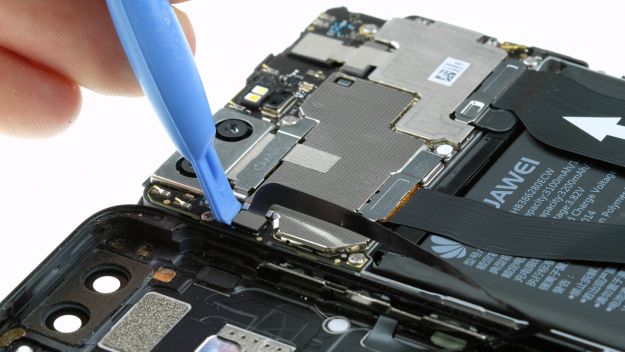

• Déconnectez ce câble flexible de la carte mère avec un outil en plastique.

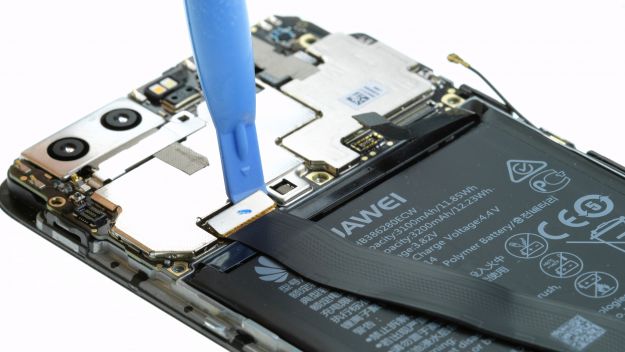

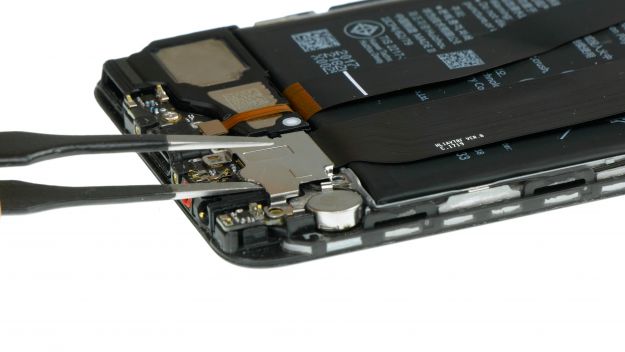

Étape Suivante pour réparer la batterie du Huawei P10 : Débranchez la batterie

1 × 2,5 mm Phillips Connecteur de batterie

Débranchez la batterie pour éviter les courts-circuits pendant la réparation.

• Déposez le support sur le connecteur de la batterie. Le couvercle a une vis d’un côté et une languette de l’autre.

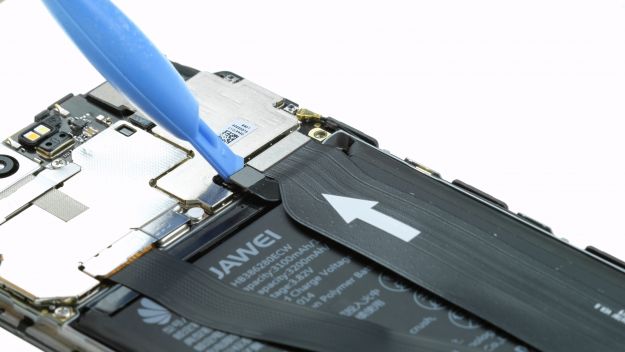

• Débranchez le connecteur avec un outil en plastique.

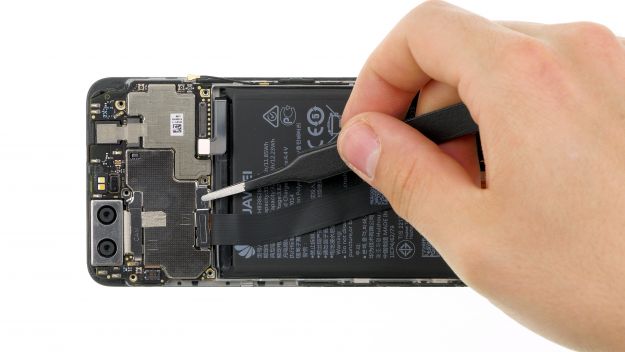

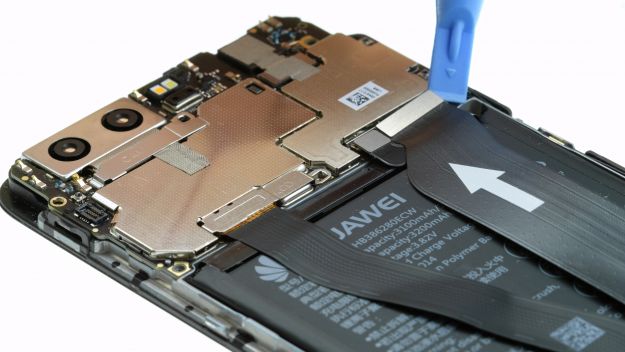

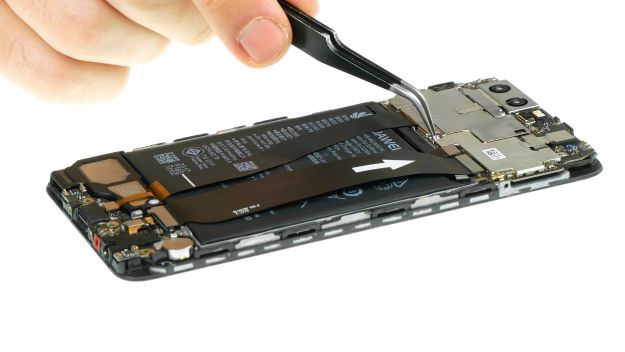

Étape Suivante pour réparer la batterie du Huawei P10 : Débranchez le câble flexible

4 × 2,5 mm Phillips Connecteur

Enlevez les vis marquées
• Puis retirez soigneusement le couvercle. Le couvercle est accroché en plusieurs points.

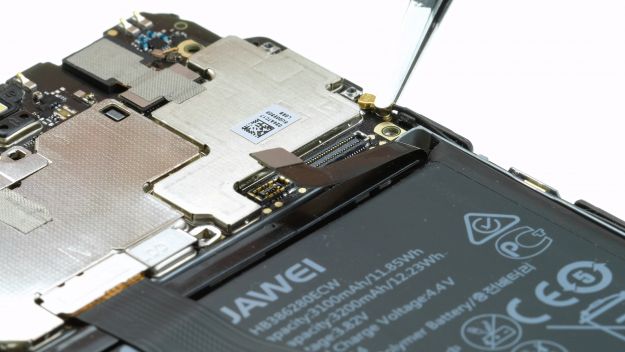

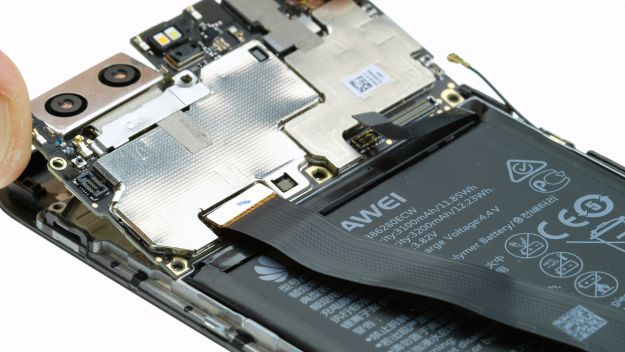

Étape Suivante pour réparer la batterie du Huawei P10 : Supprimer la carte mère

5 × 2,5 mm Phillips Connecteur Câble d’antenne Connecteur d’affichage

Nous retirons maintenant la carte mère.

• Débranchez le connecteur marqué 1.
• Une des vis a un indicateur d’humidité blanc sur le dessus, que vous pouvez garder pour plus tard.
• Enlever maintenant les vis Phillips.
• Alors
• déconnectez
• le grand connecteur de la carte mère et retirez le câble.

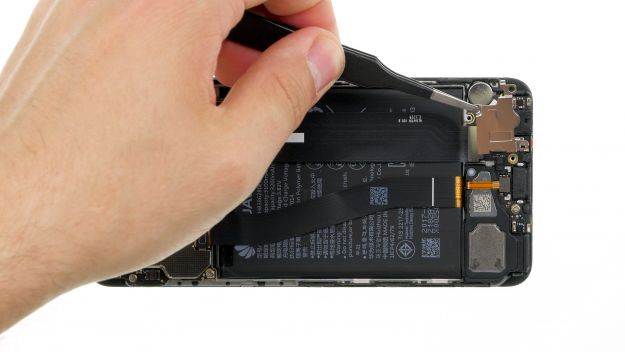

• Déconnectez l’extrémité supérieure du câble de la petite antenne en faisant un tour de la pince à épiler.

Attention de ne pas endommager la prise de la carte mère.

• Enlevez ensuite le
• bracket et séparez le connecteur sous-jacent.
• Vous pouvez maintenant extraire la carte mère avec un outil plat.

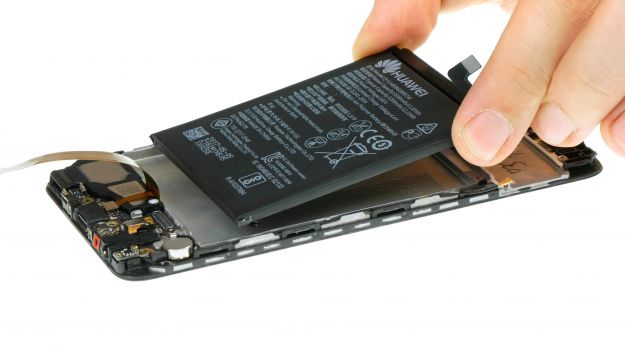

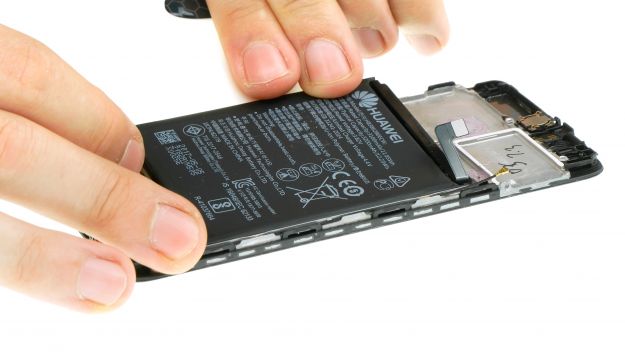

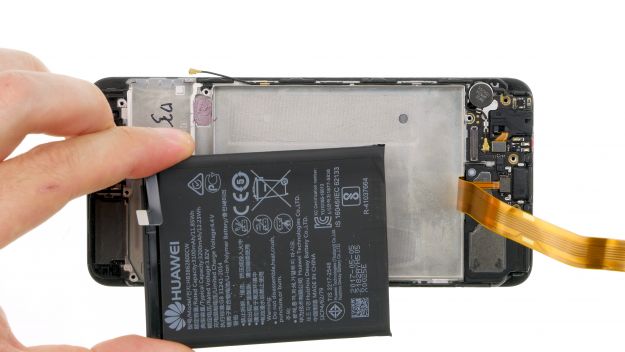

Étape Suivante pour réparer la batterie du Huawei P10 : Retirez la batterie

Remove

the

batterie

.

>

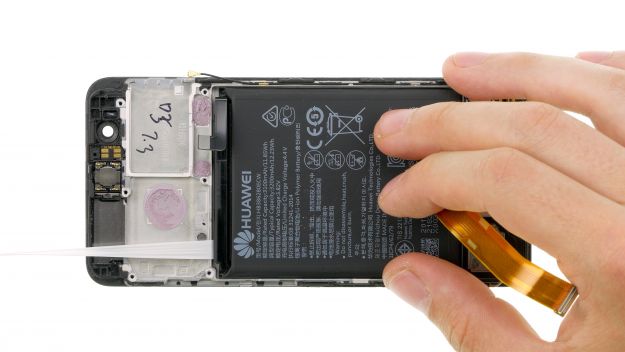

La batterie est collée sur le boîtier avec deux bandes adhésives. L’une des bandes adhésives peut être retirée. Décollez sa languette et tirez lentement pour retirer la bande.

Tirer la bande très à plat,

pour qu’elle ne se déchire pas.

Now you can

slide in a flat tool

like the iPlastix

from the released side.

You can find links to all the tools in the info box below.

Attention de ne pas plier la batterie ni de rayer le boîtier.

• Graduellement glisser l’outil sous la batterie ; ne pas forcer trop fort
• .
• Si la colle est trop forte,
• vous pouvez
• utiliser de l’air chaud pour la libérer.

Ne jamais chauffer directement la batterie. Retournez l’appareil et chauffez le côté de l’écran.

Les bons outils pour votre réparation

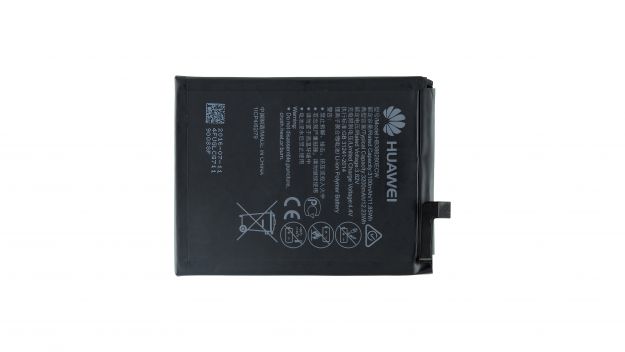

Étape Suivante pour réparer la batterie du Huawei P10 : Préparer la batterie

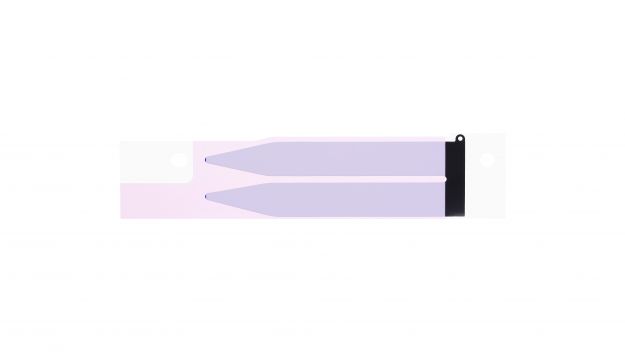

• Pour fixer la nouvelle pile à l’appareil, vous pouvez utiliser une bande adhésive supplémentaire pour les piles. Si vous devez à nouveau retirer la pile, vous pouvez facilement l’enlever en tirant sur la languette adhésive.

Les bandes adhésives pour iPhone 5s/5c/SE peuvent être utilisées pour fixer la batterie du Huawei P10. Si nécessaire, l’extrémité des bandes doit être légèrement raccourcie.

• Vous pouvez également utiliser une fine bande adhésive double face pour recoller la batterie dans l’appareil

S’assurer que la bande adhésive n’est pas trop épaisse afin que la batterie soit poussée vers le haut et que l’appareil ne puisse plus être fermé correctement.

Cependant, retirer à nouveau la batterie est un peu plus difficile car il n’y a pas de languette adhésive à tirer.

Étape Suivante pour réparer la batterie du Huawei P10 : Insérer la battey

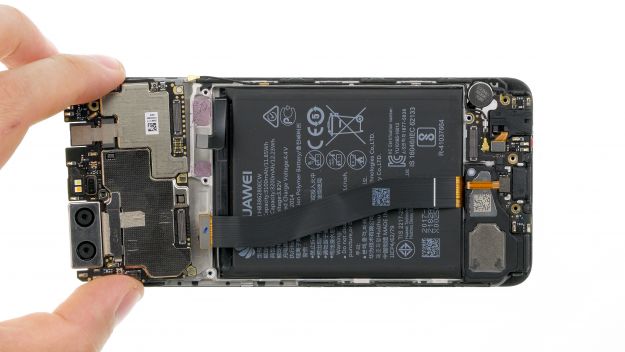

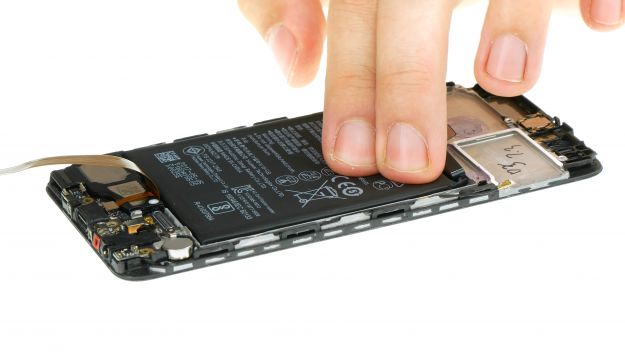

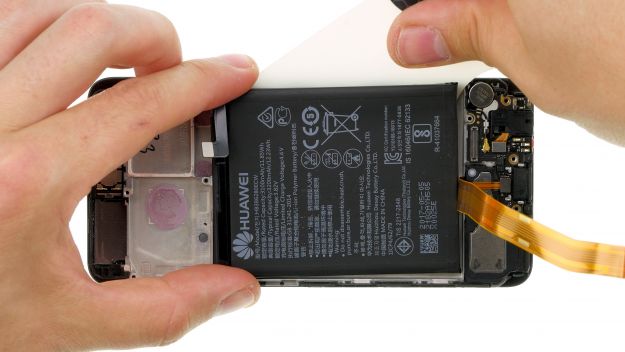

Mettez la batterie dans l’appareil et appuyez dessus.

Laisser suffisamment d’espace de tous les côtés et assurez-vous que le connecteur ne soit pas coincé.

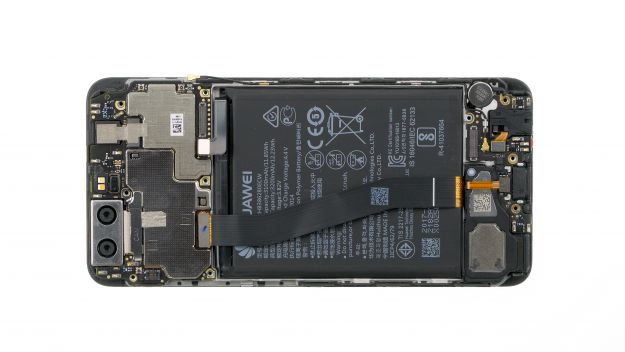

Étape Suivante pour réparer la batterie du Huawei P10 : Insérer la carte mère

6 × 2,5 mm Phillips Connecteur Câble d’antenne Connecteur d’affichage

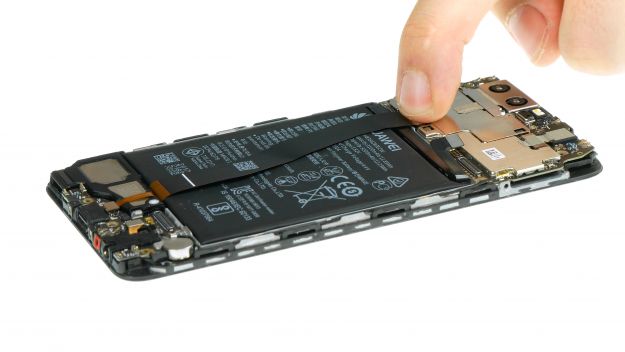

Remettez la carte mère dans l’appareil et appuyez dessus. Faites attention à ne pas coincer de câbles en dessous.
• Vérifiez si les caméras sont bien installées.
• Alors
• attachez le grand connecteur à la carte mère.
• Mettez sur le support et assurez-vous que la languette s’enclenche.

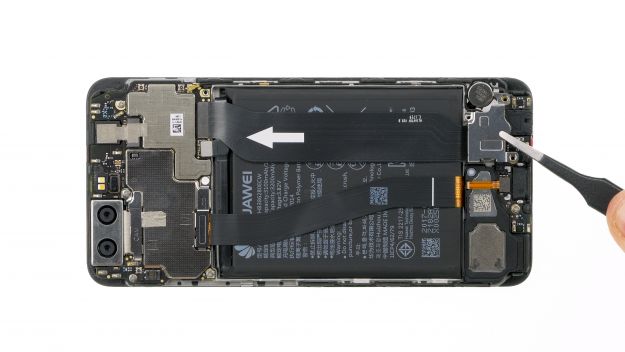

• Positionnez le connecteur d’antenne sur sa prise et appuyez dessus.

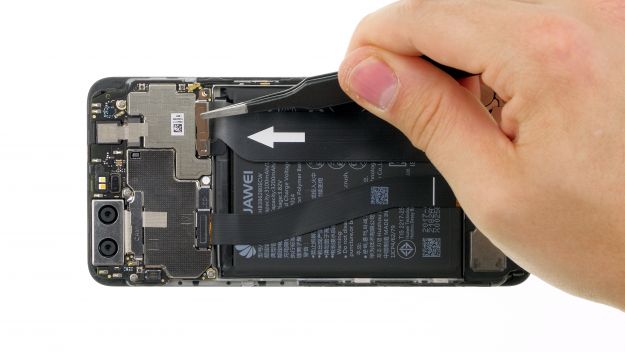

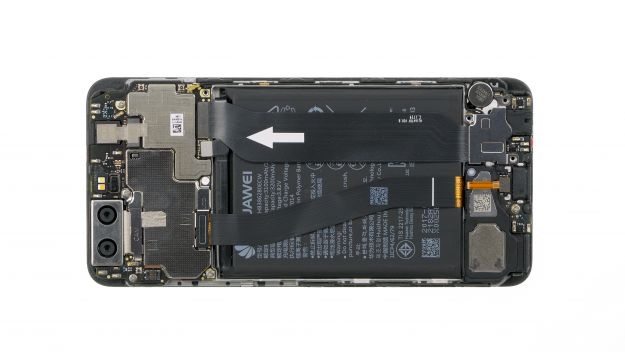

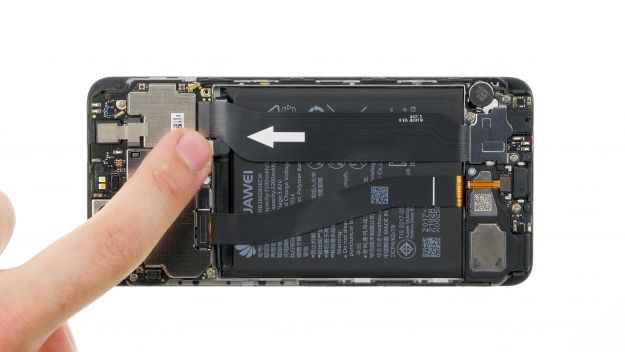

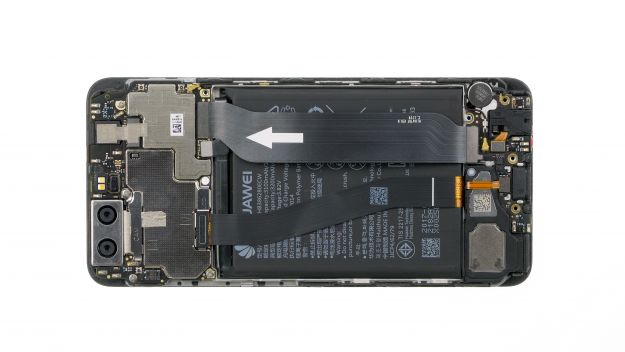

• Placez le câble flexible avec la flèche
• sur la batterie
• .
• Serrez maintenant la carte mère
• avec les vis Phillips.
• Si possible, remettez l’indicateur d’humidité sur la vis du support.

Étape Suivante pour réparer la batterie du Huawei P10 : Connecter un câble flexible

Connecteur 4 × 2,5 mm Phillips

• Maintenant, fixez le connecteur du câble flexible large à la carte USB.
• Placez le couvercle du connecteur sur la carte USB et vissez-le. Assurez-vous que les languettes métalliques s’engagent correctement en haut et en bas.

N’oubliez pas la vis pour la carte USB.

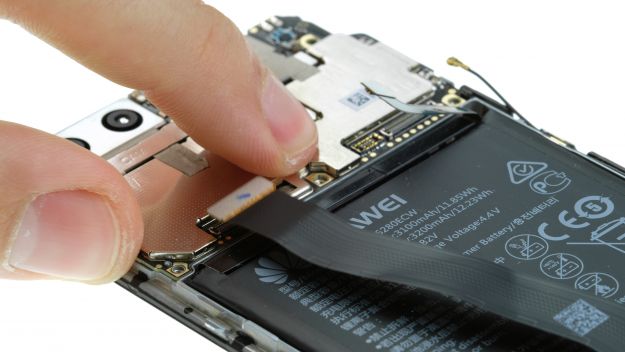

Étape Suivante pour réparer la batterie du Huawei P10 : Brancher la batterie

Connecteur de batterie 1 × 2,5 mm Phillips

Connecter la batterie à la carte mère.
• Attacher le support, engager la languette et visser l’autre côté.

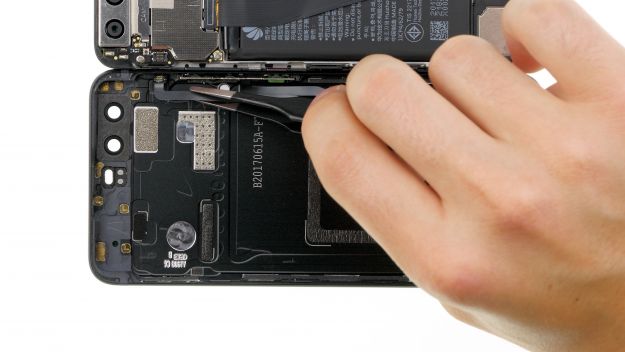

Étape Suivante pour réparer la batterie du Huawei P10 : Attacher le boîtier arrière

Connecteur d’empreintes digitales

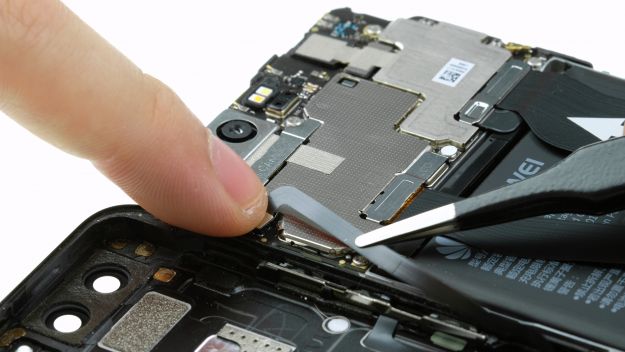

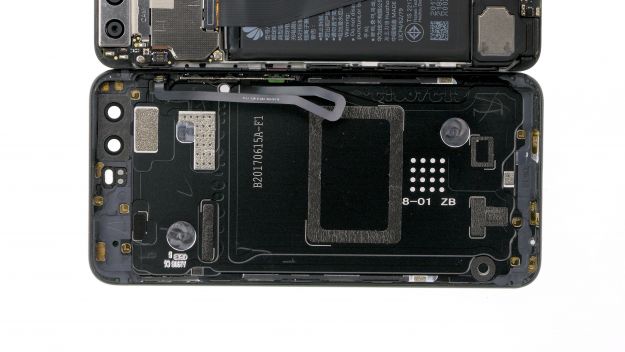

Placez le boîtier arrière à côté de l’écran et connectez le câble flexible à la carte mère.
• Pliez ensuite l’écran dans le boîtier arrière et
• glissez les languettes sur le bord supérieur.

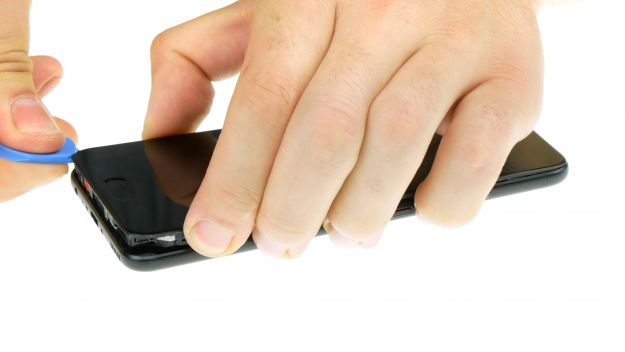

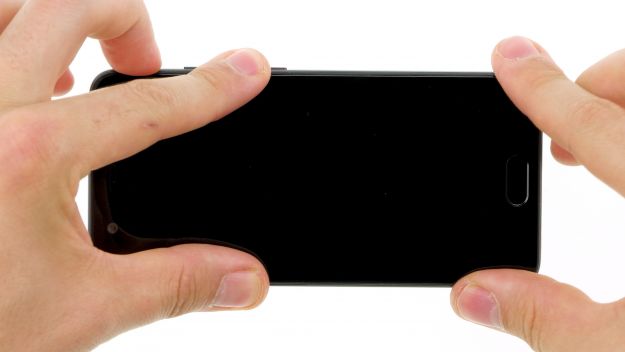

• Maintenant encliquetez l’écran dans le boîtier.

Étape Suivante pour réparer la batterie du Huawei P10 : Fixer les vis du boîtier arrière

2 × 3,0 mm Pentalob

• Vissez les deux vis Pentalobe à côté du port USB.

Utilisez toujours un tournevis Pentalobe PL1, car d’autres profils décapent les têtes de vis.

Étape Suivante pour réparer la batterie du Huawei P10 : Insérer le plateau de la carte SIM

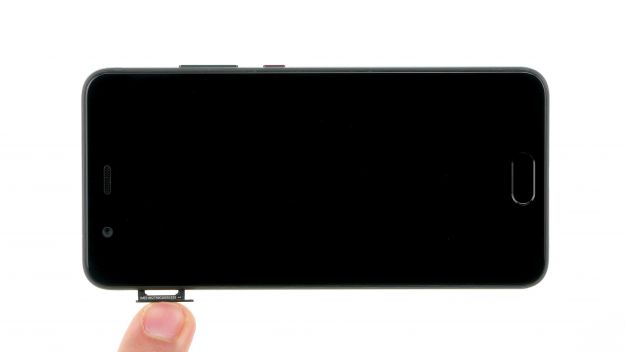

• Remettez vos cartes SIM ou SD et insérez le plateau SIM.
