Pour commencer à réparer votre Huawei Nova

Si vous êtes bloqué ou si vous avez des questions, vous pouvez poster un commentaire. Nous serons heureux de vous aider.

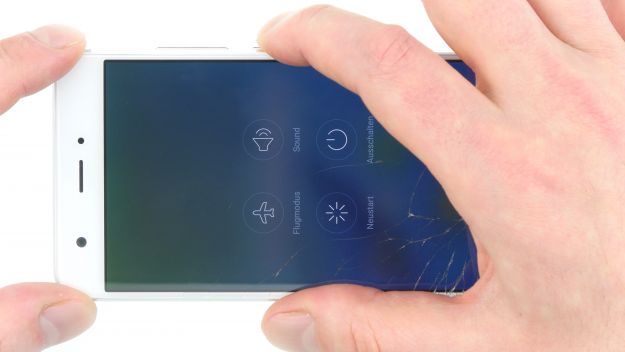

1ère étape pour réparer la batterie du Huawei Nova : Éteindre votre appareil

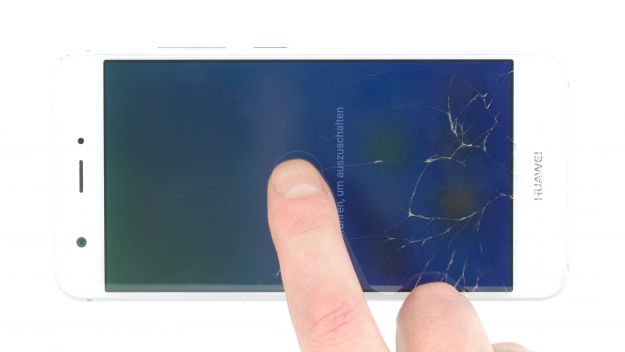

  • Eteignez votre appareil. Appuyez sur le bouton d’alimentation et maintenez-le enfoncé jusqu’à ce qu’un menu apparaisse. Sélectionnez « Power off » et appuyez à nouveau sur le bouton pour confirmer.

Étape Suivante pour réparer la batterie du Huawei Nova : Retrait des vis du couvercle arrière





    2 × Pentalobe

  • Dévissez et retirez les deux vis pentalobe situées au bas de l’appareil qui maintiennent le couvercle fermé.

  • Vous avez besoin d’un tournevis Pentalobe PL1, qui est également utilisé pour les iPhones.
  • Étape Suivante pour réparer la batterie du Huawei Nova : Retrait du plateau de la carte SIM

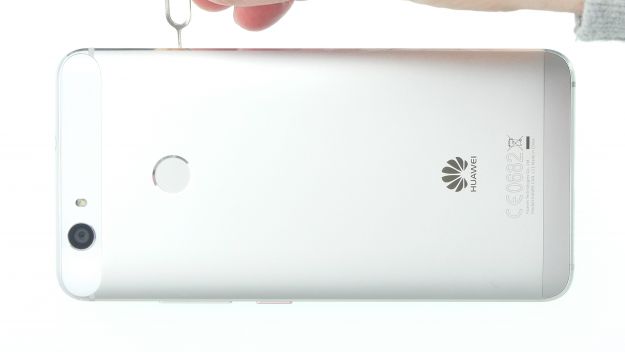

    • Insérez votre outil SIM dans le petit trou du plateau pour déverrouiller le plateau.
    • Enlevez le plateau et toute carte SIM ou microSD.

    Étape Suivante pour réparer la batterie du Huawei Nova : Levée de la couverture arrière




  • Soyez très prudent à cette étape.

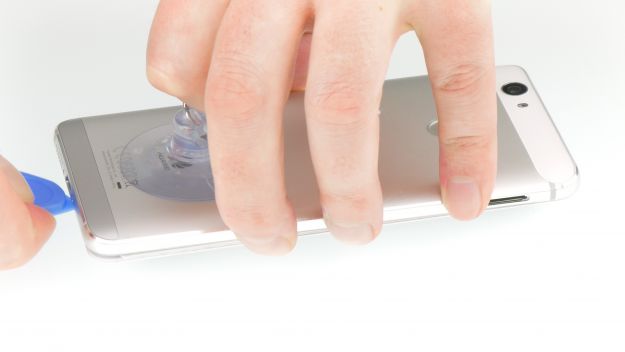

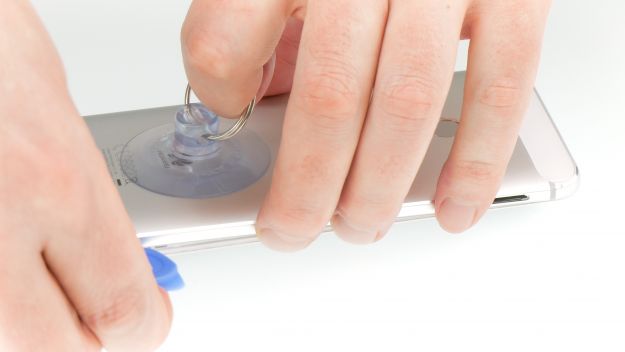

    • Placez la ventouse aussi loin que possible sur la couverture arrière, par exemple à l’endroit où il est écrit « Huawei ».
    • Tirer sur la ventouse tout en utilisant le pic pour pousser l’écran contre la table. Dès qu’un espace apparaît entre l’écran et le couvercle arrière, vous pouvez insérer le pic avec précaution.
    • Déplacez le pic le long des bords pour déconnecter le couvercle arrière des côtés. Continuez à tirer avec précaution sur la ventouse.
    • Le capteur d’empreintes digitales est installé dans le couvercle arrière. Un câble flexible relie ce capteur à la carte mère. Faites attention lorsque vous enlevez l’écran pour éviter d’endommager le câble ou la carte mère.

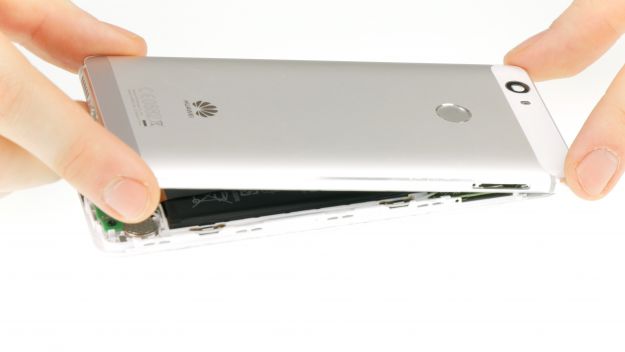

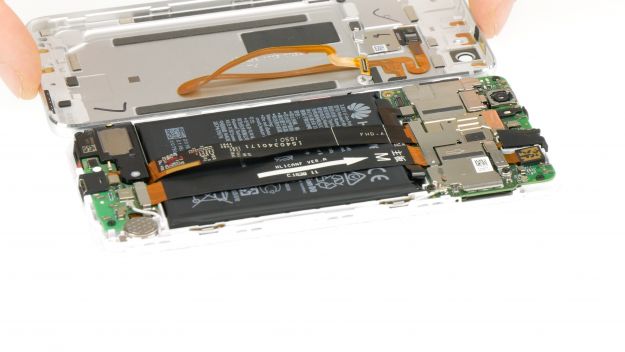

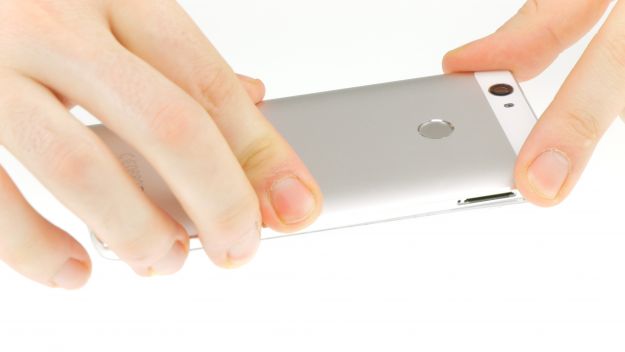

    • Soulevez doucement le couvercle arrière. Ouvrez lentement l’appareil au niveau du bord supérieur comme un livre. Vous devriez maintenant voir le câble flexible du capteur d’empreintes digitales.

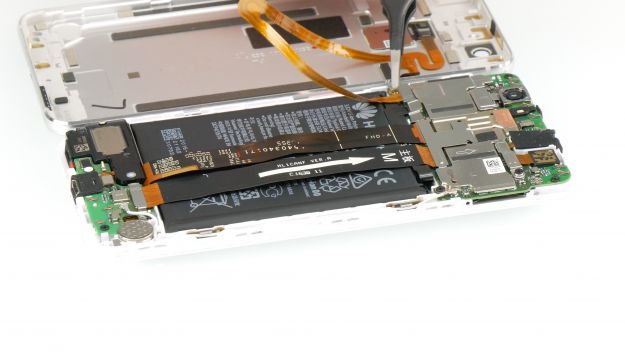

    Étape Suivante pour réparer la batterie du Huawei Nova : Débranchement du capteur d’empreintes digitales





      1 × Phillips

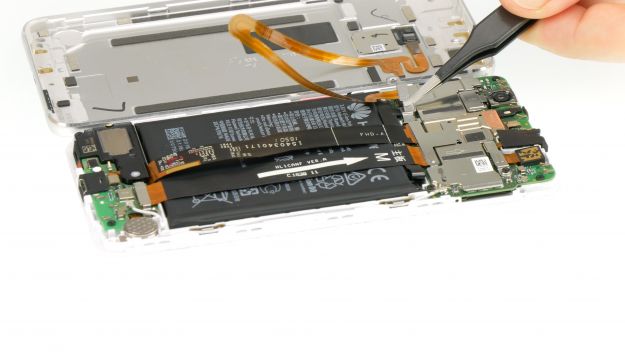

    • La vis qui maintient la plaque sur le connecteur d’affichage est couverte par un autocollant rond. Retirez cet autocollant.
    • Dévissez la vis et retirez la plaque. Le connecteur est fixé sur le couvercle et se détache avec celui-ci.

    Étape Suivante pour réparer la batterie du Huawei Nova : Débranchement de la batterie





      Connecteur de batterie

    • Déconnectez le connecteur du câble noir flexible menant à la batterie à l’aide d’un outil plat.

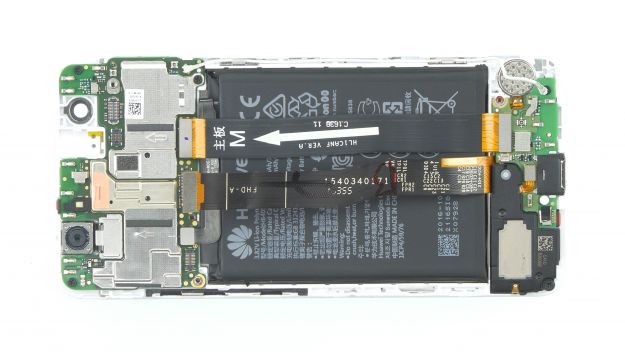

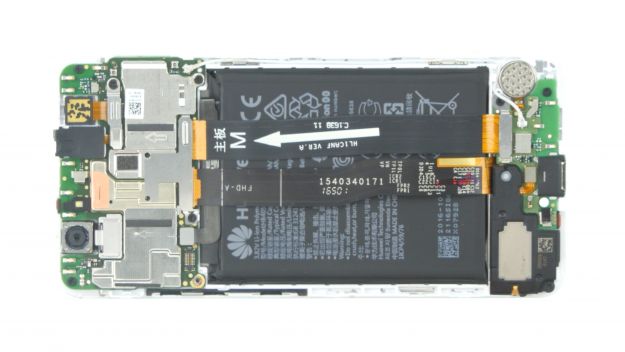

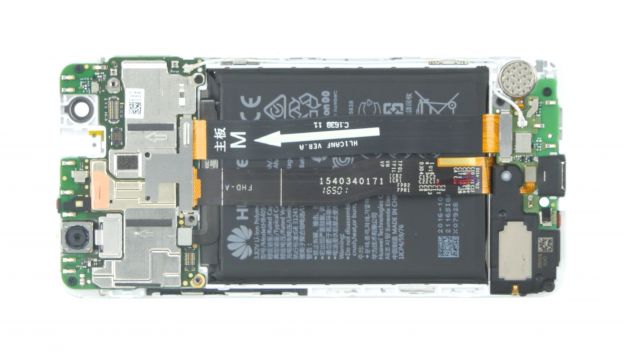

    Étape Suivante pour réparer la batterie du Huawei Nova : Débranchement des câbles souples





      1 × Phillips Câble flexible 1 Câble flexible 2 Câble d’antenne 1 × Phillips Câble flexible 3

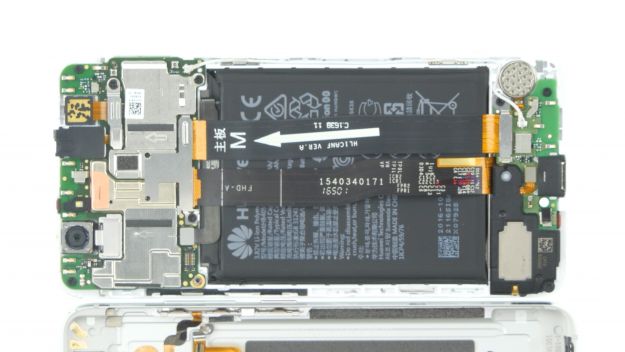

    • Dévissez la vis de la plaque recouvrant les connecteurs des deux grands câbles flexibles. Ensuite, retirez la plaque.

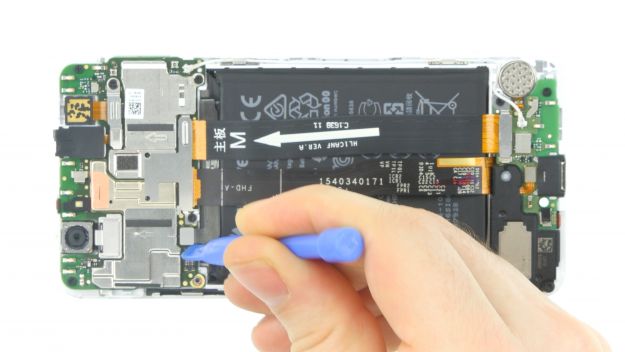

    • Déconnectez les deux connecteurs de câble souple de la carte mère à l’aide d’un spudger.
    • Déconnecter le connecteur du câble d’antenne sur la carte de circuit imprimé inférieure. Maintenant, vous peut atteindre la vis de la plaque inférieure recouvrant le connecteur de la grand câble flexible avec la flèche.
    • Dévissez la vis de la plaque inférieure et retirez la plaque.

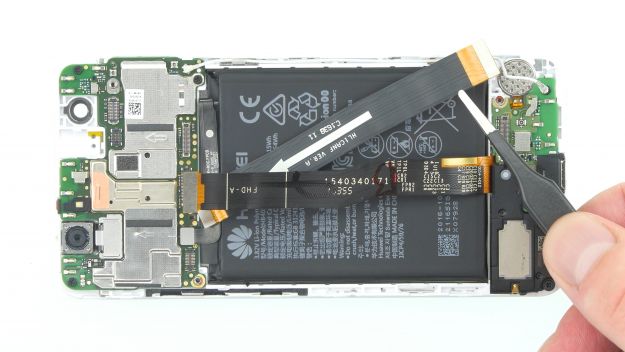

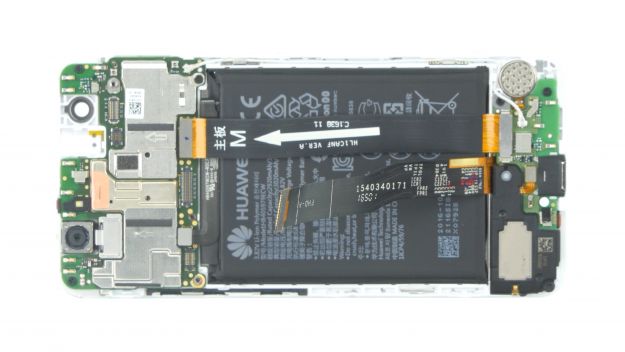

    • Utilisez un spudger pour déconnecter le connecteur et ensuite retirer le câble flexible.

    Les bons outils pour votre réparation

    Étape Suivante pour réparer la batterie du Huawei Nova : Retrait de la batterie





    • Courbez le câble flexible restant sur le côté en utilisant votre doigt. Ensuite, ramollissez lentement la colle sous la batterie en chauffant celle-ci à l’aide d’un pistolet thermique.
    • Utilisez un large spudger pour faire sortir la batterie de tous les côtés avec précaution jusqu’à ce qu’elle sorte facilement.

  • Répartissez l’air chaud de manière uniforme et chauffez le même endroit plusieurs fois au lieu de risquer une surchauffe ponctuelle de la batterie. Vous ne devriez pas avoir besoin de trop de force pour le spudger.

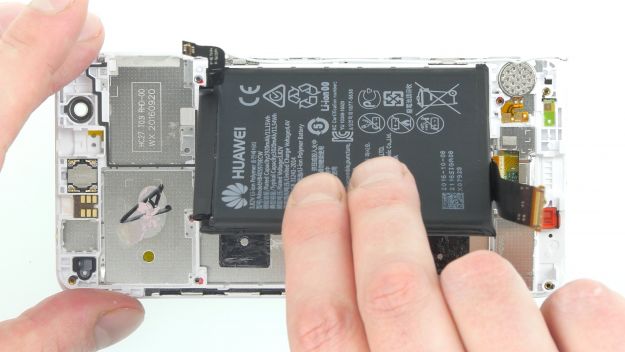

  • Étape Suivante pour réparer la batterie du Huawei Nova : Mise en place de la pile




  • S’assurer que toutes les petites pièces nécessaires (joints, etc.) de l’ancien écran sont installées et que les films de protection sont enlevés.

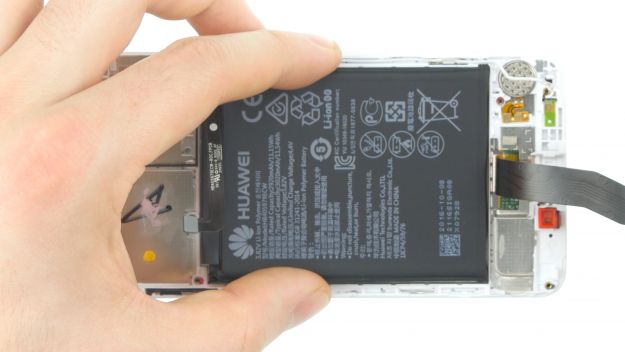

    • Lève le câble flexible pour insérer la batterie dans le nouvel écran.
    • Appuyez sur la pile sur les bandes adhésives.

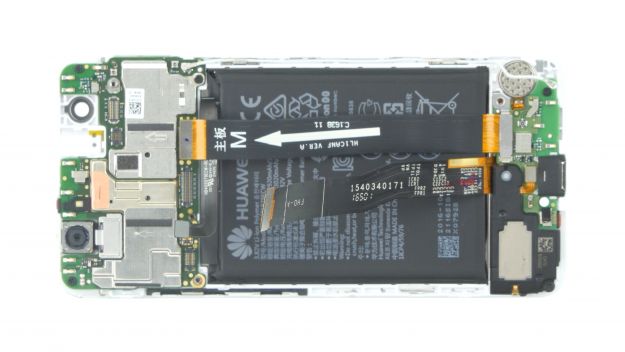

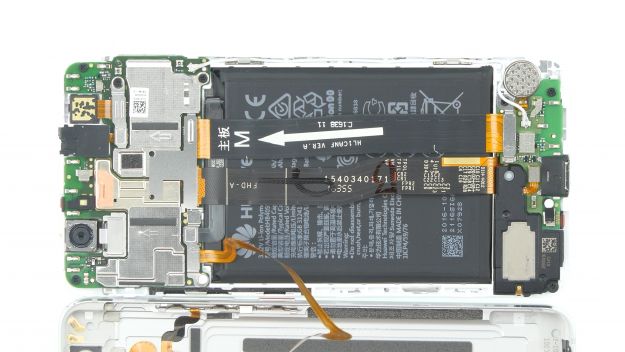

    Étape Suivante pour réparer la batterie du Huawei Nova : Raccordement des câbles souples et du câble d’antenne





      Câble d’antenne Câble flexible 1 Câble flexible 2 1 × Phillips

  • Vérifiez que tous les connecteurs sont bien en place avant de les enfoncer, sinon ils pourraient être endommagés.

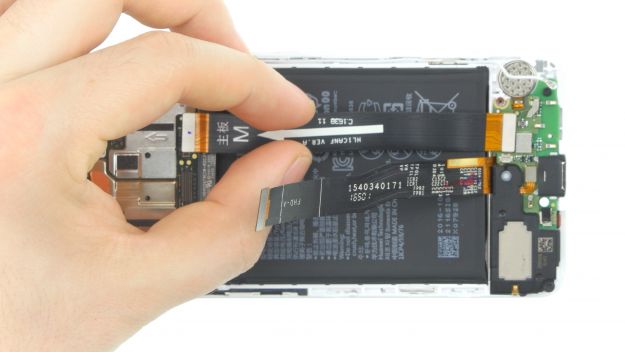

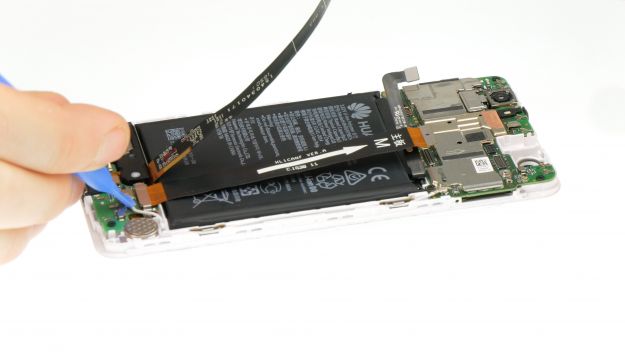

    • Placez le gros câble flexible avec la flèche entre les deux cartes de circuit imprimé.
    • Connectez le connecteur à la carte de circuit imprimé inférieure. Assurez-vous que la flèche est orientée vers le haut (vers la carte mère).
    • Placez la plaque de support sur le connecteur, verrouillez-le et utilisez la vis Phillips pour le fixer.
    • Connectez le câble d’antenne vers la carte de circuit imprimé inférieure. Faites-le passer d’abord autour de la moteur à vibration. Ensuite, placez la fiche directement sur sa prise. Appuyez ensuite sur la fiche à l’aide d’une spatule jusqu’à ce qu’elle s’enclenche dans lieu. (Répétez cette étape à l’autre extrémité du câble d’antenne, s’il n’est pas connecté.)
    • Appuyez sur le câble noir de la batterie pour le faire coller. Ne connectez pas encore la batterie!

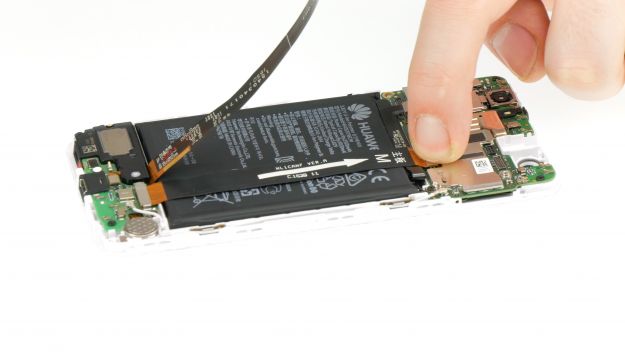

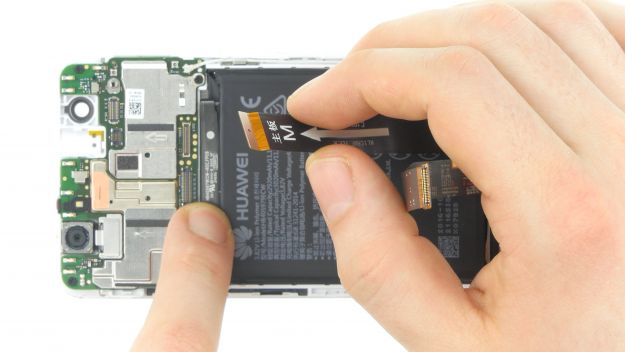

    • Connectez le grand câble flexible avec la flèche à la carte mère.
    • Connectez le câble flexible du milieu à la carte mère.

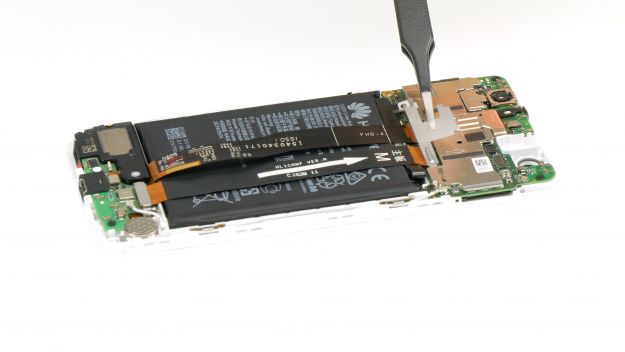

    • Placez la plaque de support sur les connecteurs des deux grands câbles flexibles, verrouillez-la et fixez-la avec la vis Phillips.

    Étape Suivante pour réparer la batterie du Huawei Nova : Connexion de la batterie





      Connecteur de batterie

    • Maintenant, rebranchez la batterie.

    Étape Suivante pour réparer la batterie du Huawei Nova : Raccordement de la couverture arrière





      Connecteur du capteur d’empreintes digitales 1 × Phillips

    Connectez le connecteur du capteur d’empreintes digitales situé sur la couverture arrière à la carte mère.


    • Le connecteur de l’écran est connecté à une plaque métallique. Verrouillez la plaque métallique et appuyez sur le connecteur.
    • Vissez la plaque métallique (1x vis cruciforme).
    • Collez l’indicateur d’humidité rond sur la vis, si vous l’avez encore.

    Étape Suivante pour réparer la batterie du Huawei Nova : Fixation de la couverture arrière

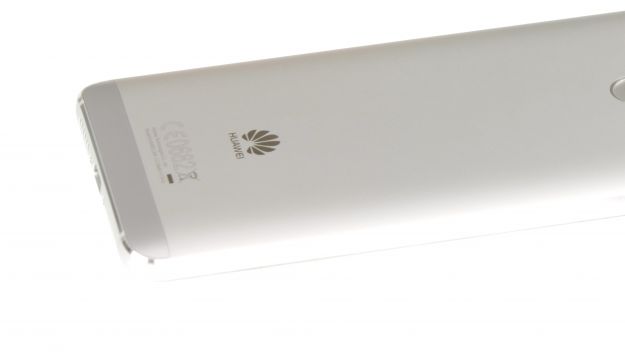

    • Premièrement, verrouillez la couverture arrière au niveau du bord supérieur (par la caméra) et placez-la ensuite sur l’écran.
    • Appuyez sur la couverture arrière tout autour avec précaution pour la mettre en place.

    Étape Suivante pour réparer la batterie du Huawei Nova : Installation du plateau de la carte SIM





    • Insérez le plateau SIM et les cartes dans votre appareil. Assurez-vous que le plateau est correctement positionné.

    Étape Suivante pour réparer la batterie du Huawei Nova : Insertion des vis du couvercle arrière





      2 × Pentalobe

    • Vissez les deux vis pentalobées au bas de l’appareil qui maintiennent le couvercle fermé.

  • Vous avez besoin d’un tournevis Pentalobe PL1, qui est également utilisé pour les iPhones.
