Pour commencer à réparer votre Mate S

Si vous êtes bloqué ou si vous avez des questions, vous pouvez poster un commentaire. Nous serons heureux de vous aider.

1ère étape pour réparer de la batterie du Huawei Mate S : Éteindre votre appareil

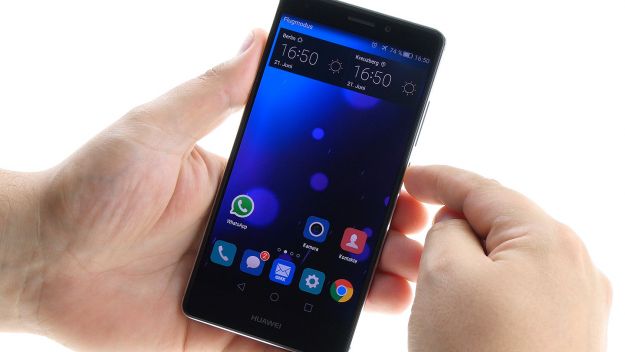

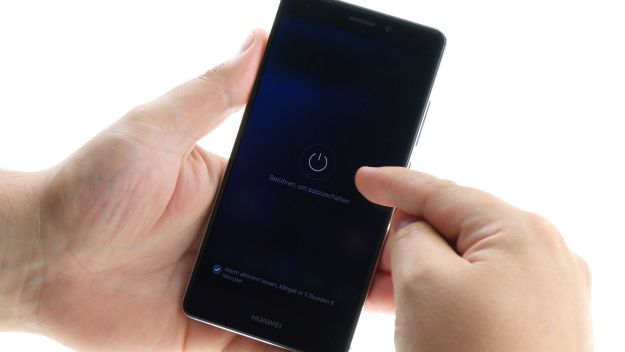

  • Eteignez votre appareil en maintenant le bouton d’alimentation enfoncé jusqu’à ce qu’un menu apparaisse. Sélectionnez « Power off » et appuyez à nouveau sur le bouton pour confirmer.

Étape Suivante pour réparer de la batterie du Huawei Mate S : Retrait du plateau de la carte SIM

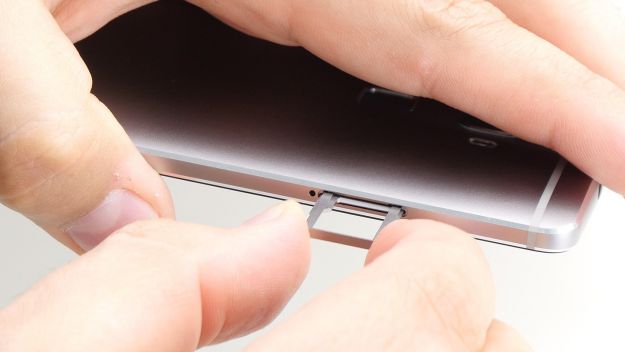

  • Insérez votre outil SIM dans la petite ouverture du plateau pour déverrouiller le plateau.
  • Enlevez le plateau de la carte SIM et, le cas échéant, les cartes SIM et microSD.

Étape Suivante pour réparer de la batterie du Huawei Mate S : Retrait des vis de fixation du boîtier

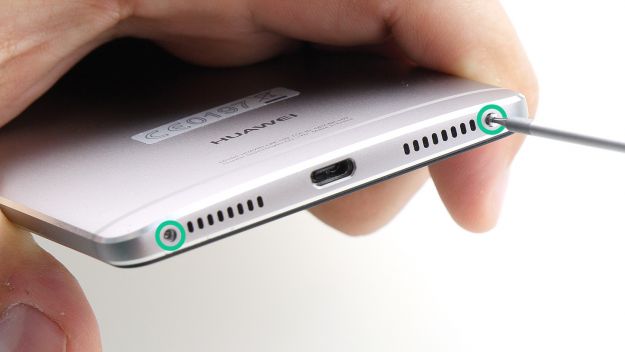

  • Dévissez et retirez les deux vis situées au bas de l’appareil qui maintiennent le boîtier fermé.
    2 x 3,1 mm T2 Vis Torx

Étape Suivante pour réparer de la batterie du Huawei Mate S : Lever l’écran

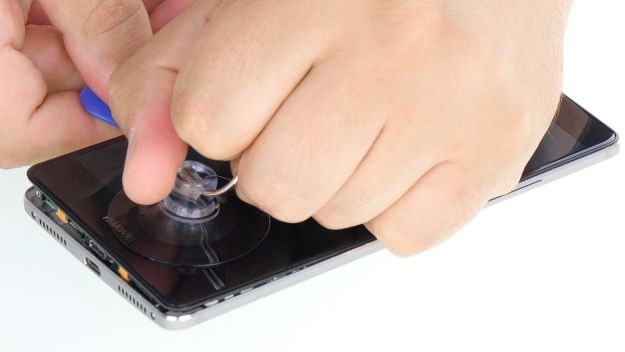

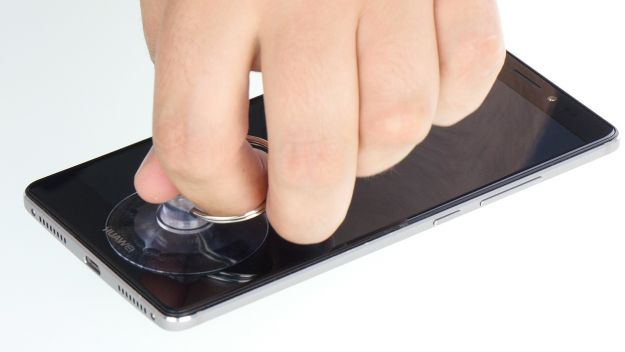

  • Posez la ventouse aussi loin que possible sur l’écran, par exemple à l’endroit où il est écrit « Huawei ». Si le verre est trop fissuré pour que la ventouse puisse générer un vide, vous pouvez recouvrir l’écran avec du ruban adhésif.
  • Tirer sur la ventouse tout en utilisant le pic pour pousser le couvercle arrière contre la table. Dès qu’un espace apparaît entre l’écran et le boîtier, vous pouvez insérer le pic avec précaution.
  • Déplacez également le pic le long des bords pour déconnecter l’affichage sur les côtés. Continuez à tirer avec précaution sur la ventouse.
  • Le capteur d’empreintes digitales est installé dans la couverture arrière. Un câble plat flexible relie ce capteur à la carte mère. Faites attention lorsque vous enlevez l’écran pour éviter d’endommager le câble ou la carte mère.

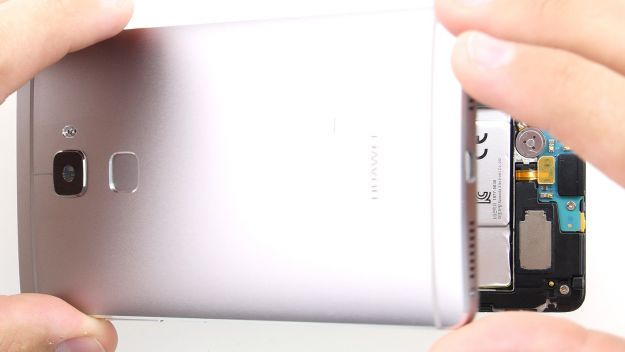

  • Soulevez doucement l’écran. Ouvrez lentement l’appareil au niveau du bord supérieur court comme un livre. Vous devriez maintenant pouvoir voir le câble de connexion.

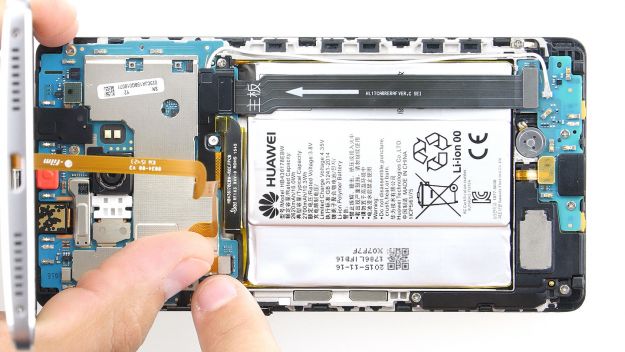

  • Déconnectez le câble de la carte mère en insérant avec précaution le spudger sous le contact et en le déconnectant.

Étape Suivante pour réparer de la batterie du Huawei Mate S : Débrancher le contact de la batterie

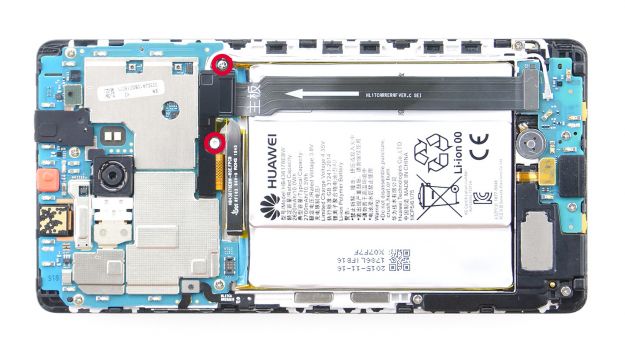

  • Enlever les deux vis qui maintiennent la plaque noire en place.
    2 x 2,3 mm PH00 vis Phillips
  • Déconnectez la plaque de la carte mère. La plaque est accrochée à trois endroits. Insérez la pincette sous la plaque et décrochez la avec précaution.

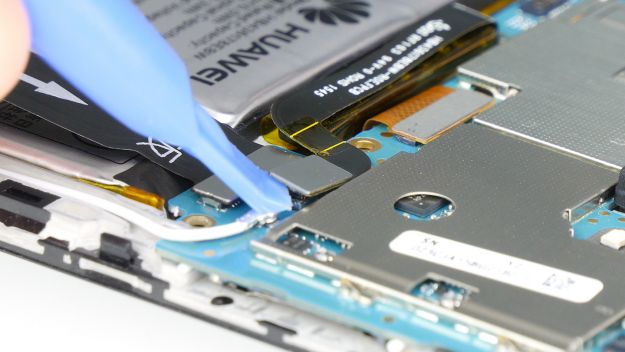

  • Déconnectez le contact de la batterie de la carte mère. Insérez avec précaution le spudger sous le contact et déconnectez-le de la prise.

Étape Suivante pour réparer de la batterie du Huawei Mate S : Retrait de la prise des écouteurs

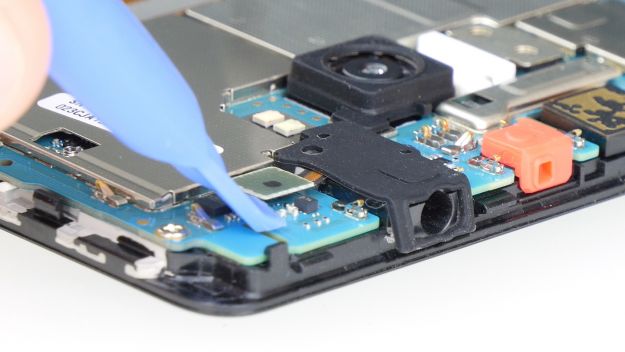

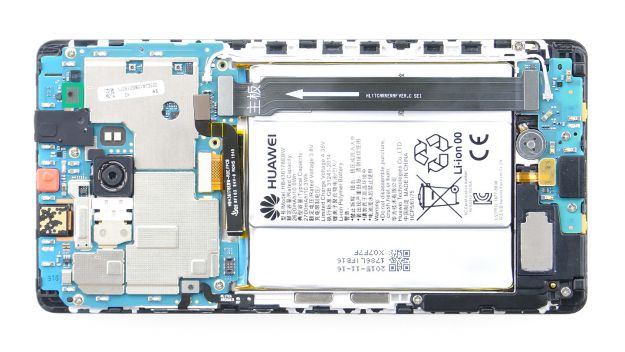

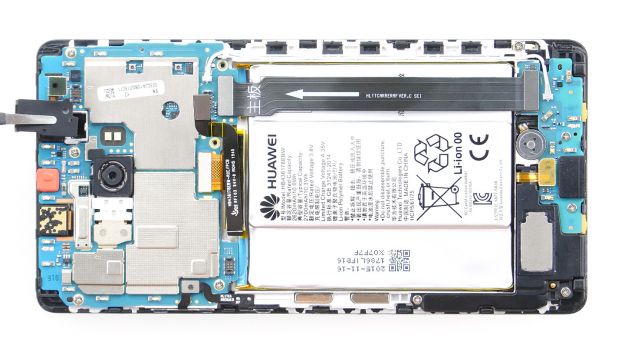

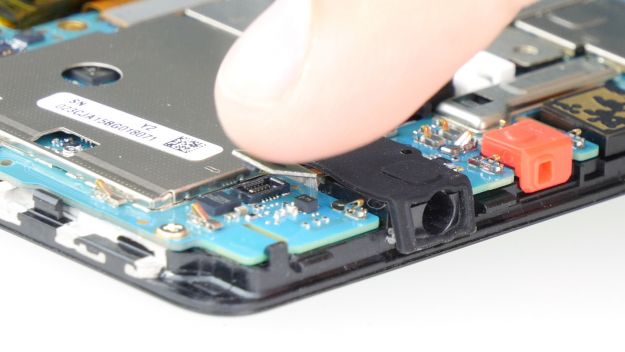

  • Déconnectez soigneusement le connecteur de la prise du casque à l’aide du spudger.
  • Enlevez ensuite le cric de l’enceinte.

Étape Suivante pour réparer de la batterie du Huawei Mate S : Suppression de la caméra arrière

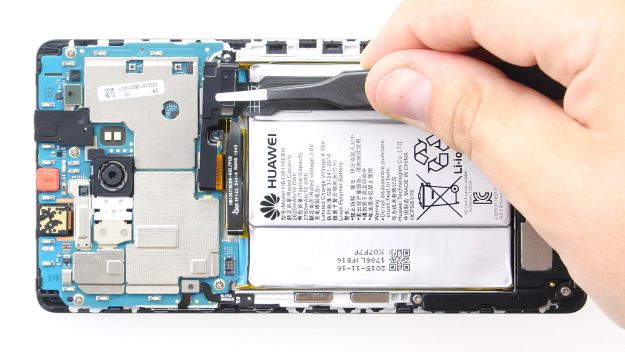

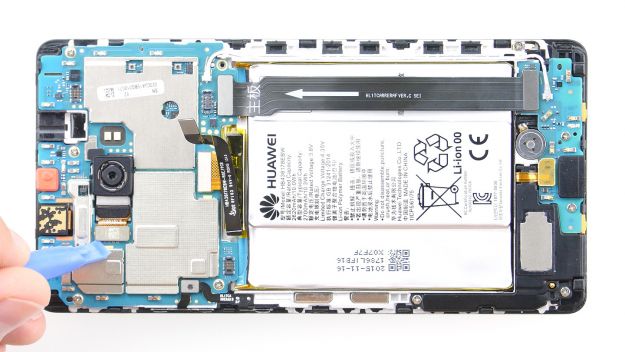

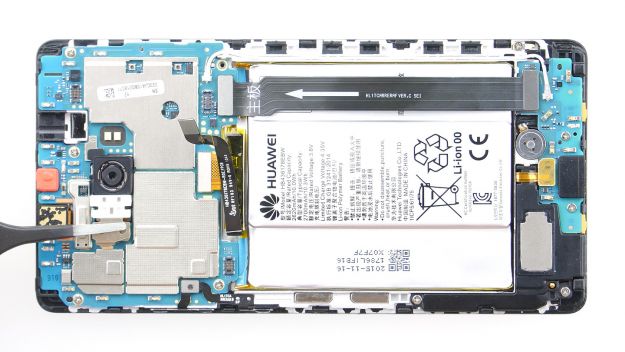

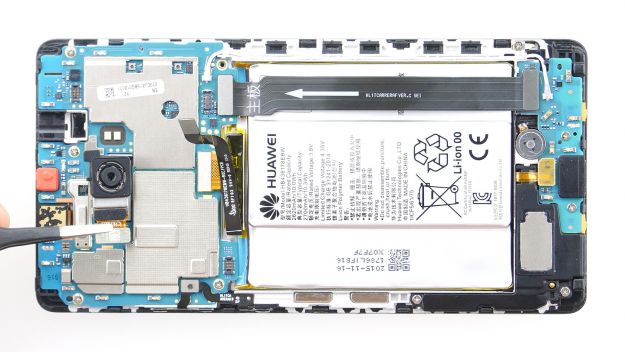

  • La caméra arrière est maintenue en place par une plaque. Saisissez la plaque avec la pincette, détachez-la avec précaution et retirez-la.
  • En utilisant le spudger, débranchez soigneusement le connecteur du PCB.
  • Supprimer la caméra tournée vers l’arrière.

Étape Suivante pour réparer de la batterie du Huawei Mate S : Suppression des boutons de commande

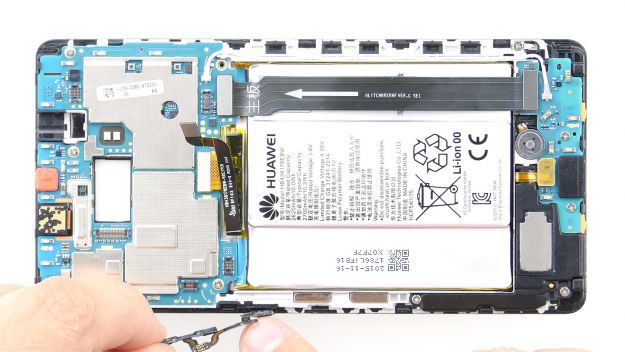

  • Déconnectez le contact de la fiche des boutons de commande de la carte mère.
  • Les boutons de commande sont collés sur le cadre d’affichage sur le côté. Insérez la spatule de laboratoire en acier entre le cadre et le câble pour détacher la colle. Commencez par le bouton individuel. Le câble est très délicat.
  • Déconnectez ensuite les deux autres boutons du cadre.

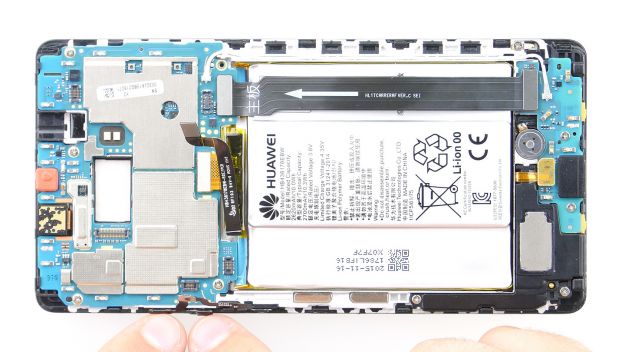

  • Enlever le câble.

Étape Suivante pour réparer de la batterie du Huawei Mate S : Déconnexion de l’écran

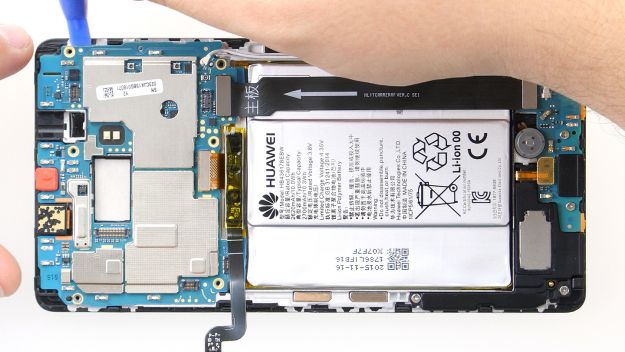

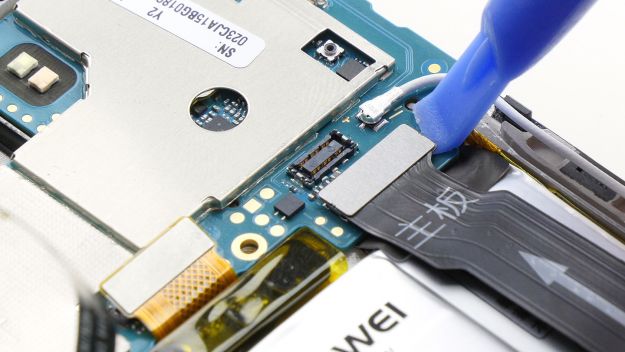

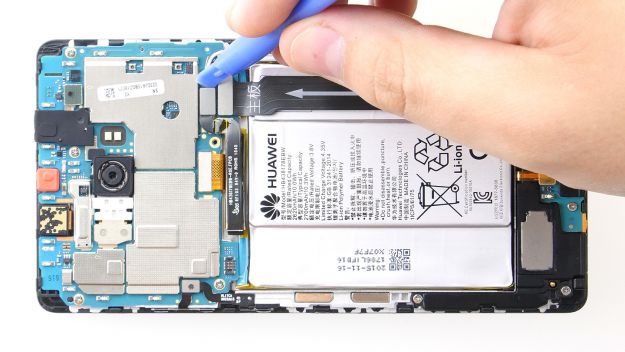

  • Déconnectez d’abord la connexion de l’écran de la carte mère. Insérez le spudger sous le contact et déconnectez-le.

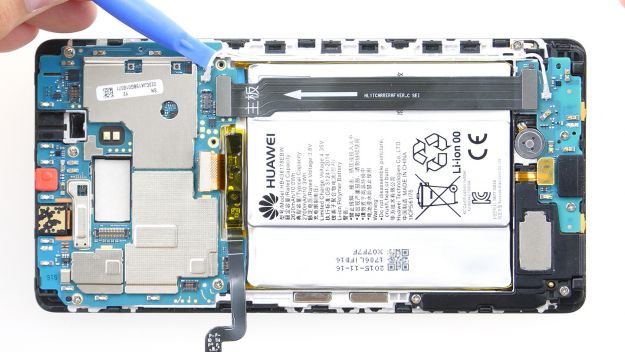

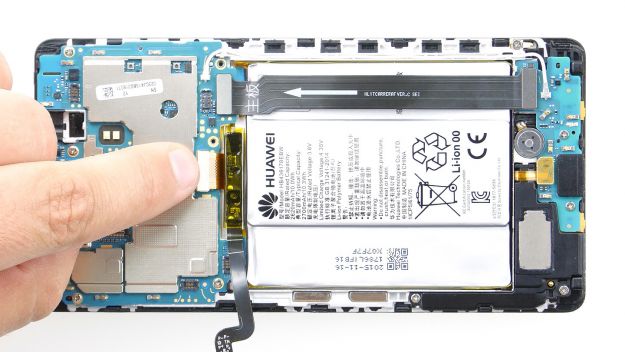

  • Déconnectez le câble de connexion de la carte inférieure.

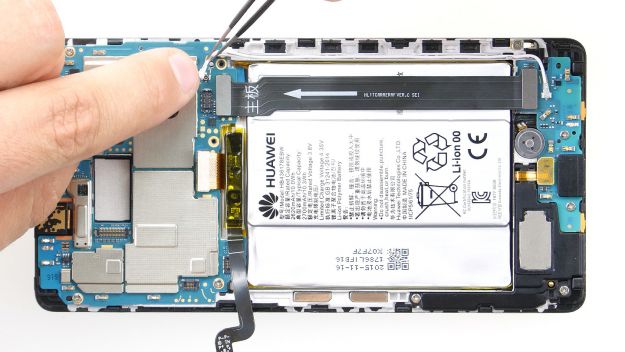

  • Déconnectez le câble de l’antenne coaxiale du tableau. Ne tirez pas sur le câble car vous pourriez casser le connecteur.

Étape Suivante pour réparer de la batterie du Huawei Mate S : Retrait de la carte mère

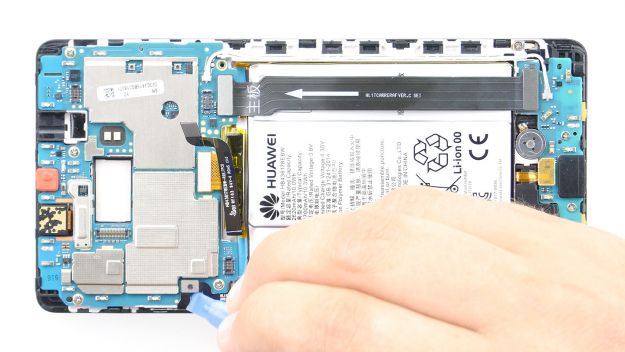

  • Quatre vis maintiennent la carte mère dans le boîtier. Retirez les vis.
    4 x 2,3 mm PH00 vis Phillips
  • Il y a aussi des crochets qui maintiennent la planche en place. Détachez avec précaution la planche du côté droit en utilisant le spudger comme levier.
  • Répétez cette étape sur le côté gauche.
  • Enlever le tableau.

Étape Suivante pour réparer de la batterie du Huawei Mate S : Déconnexion du contact du haut-parleur

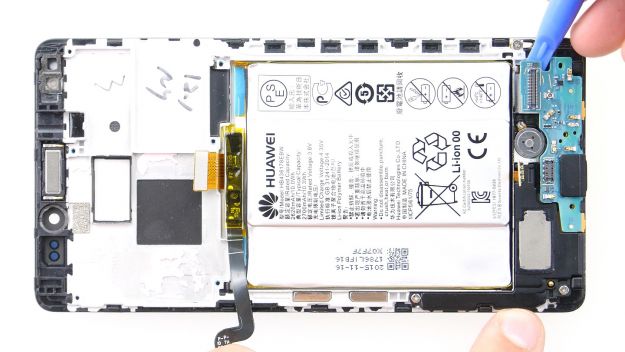

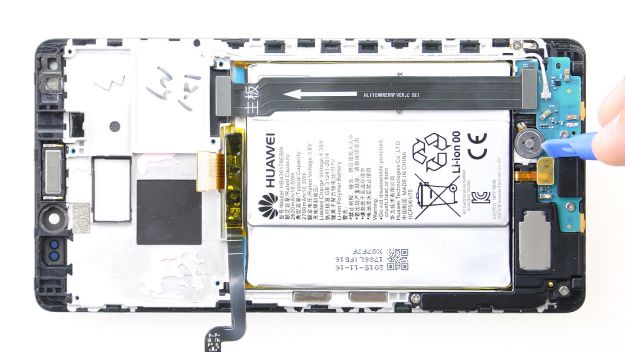

  • Utilisez le spudger pour déconnecter le contact du haut-parleur du panneau inférieur. Insérez le spudger sous le contact et débranchez-le avec précaution de la prise.
  • Enlever le câble de connexion pour la carte mère.

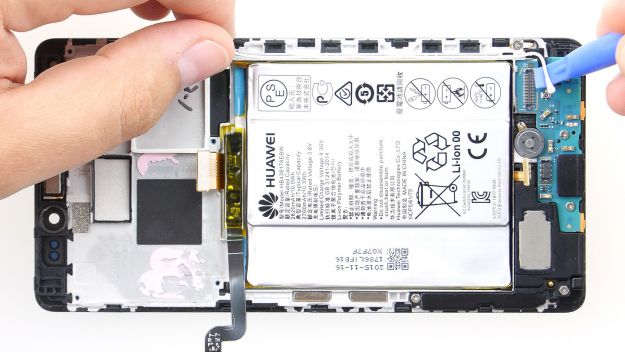

  • Déconnectez avec précaution le câble d’antenne coaxial. Ne tirez pas sur le câble car vous pourriez casser le connecteur.

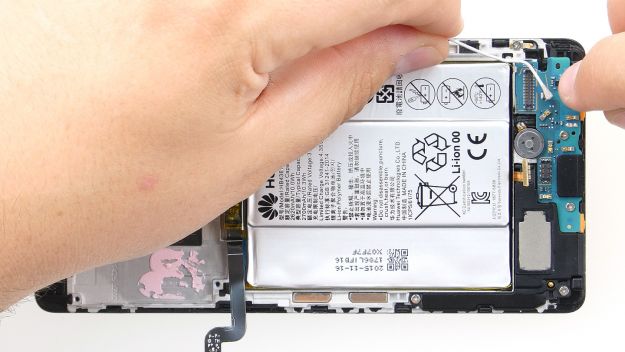

  • Puis tirez le câble d’antenne hors du guide dans le cadre de l’écran.

Étape Suivante pour réparer de la batterie du Huawei Mate S : Suppression du port USB

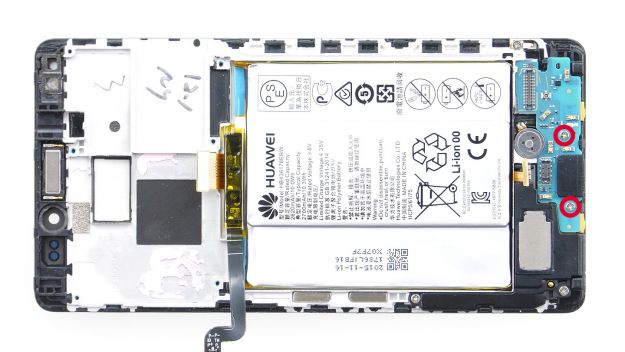

  • Le port USB se trouve sur la planche inférieure. Dévissez les deux vis qui maintiennent la carte en place.
    2 x 2,3 mm PH00 vis Phillips

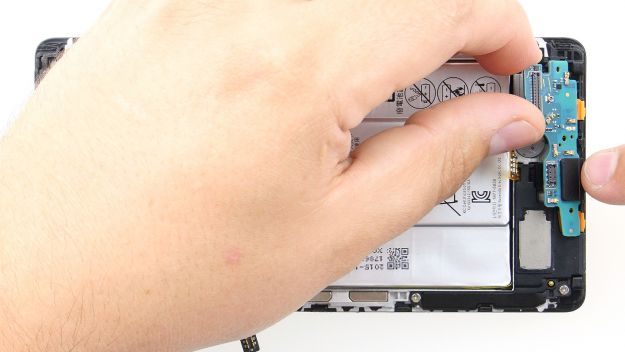

  • La planche est également accrochée au cadre. À l’aide du spudger, détachez soigneusement la planche de la fixation.
  • Enlever le tableau.

Étape Suivante pour réparer de la batterie du Huawei Mate S : Retrait de la batterie

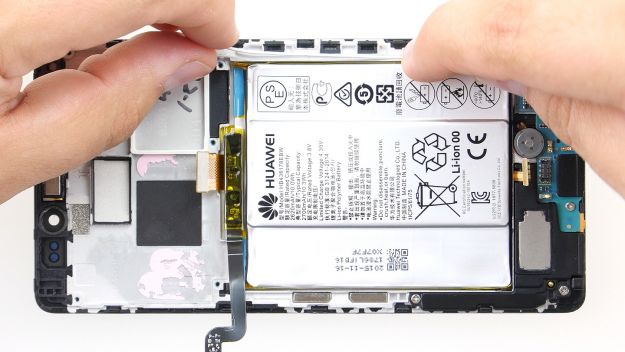

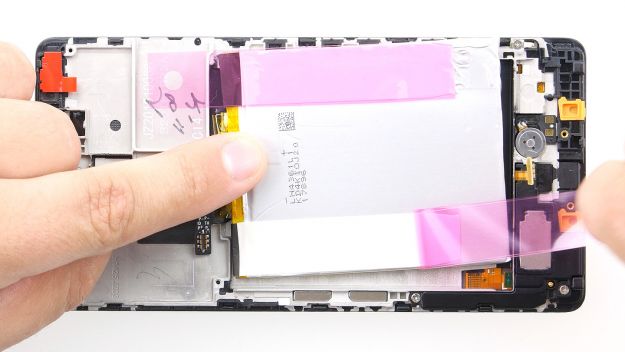

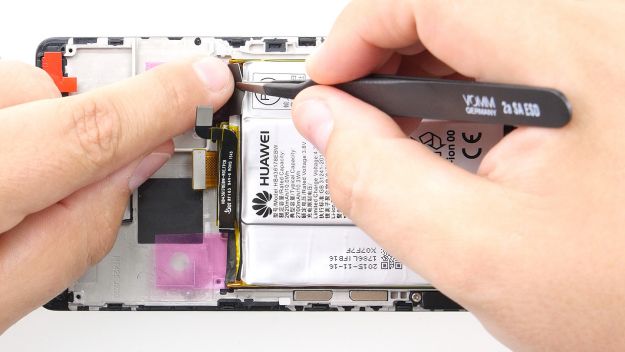

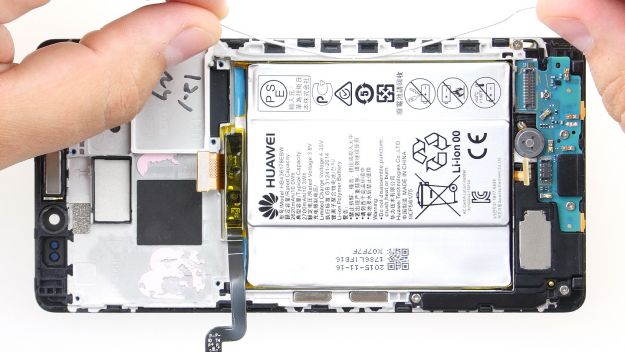

  • Il y a deux bandes adhésives qui maintiennent la batterie dans l’enceinte. Les extrémités des bandes adhésives sont fixées sur le dessus (extrémités bleues sur la photo). Utilisez la pincette pour les détacher.
  • Une fois que vous avez détaché les extrémités, vous pouvez tirer dessus lentement et avec précaution à un angle droit et à une vitesse constante. Tirez une bande après l’autre. Ne vous inquiétez pas si l’une des bandes se déchire et que vous ne pouvez pas l’enlever complètement.

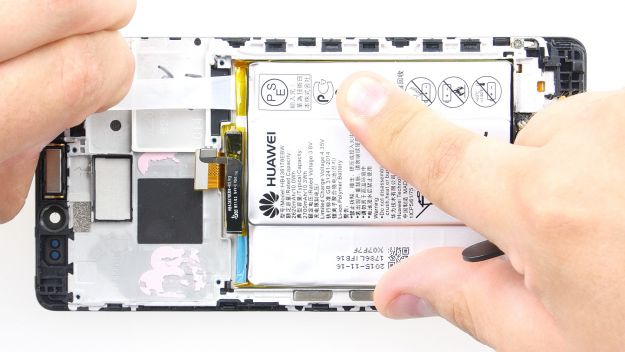

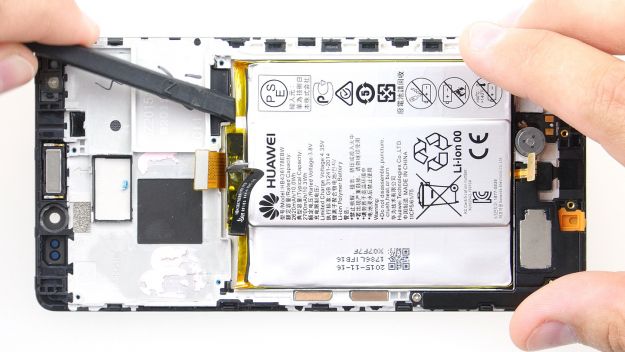

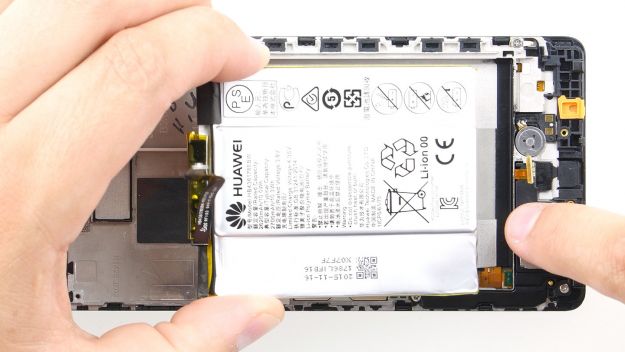

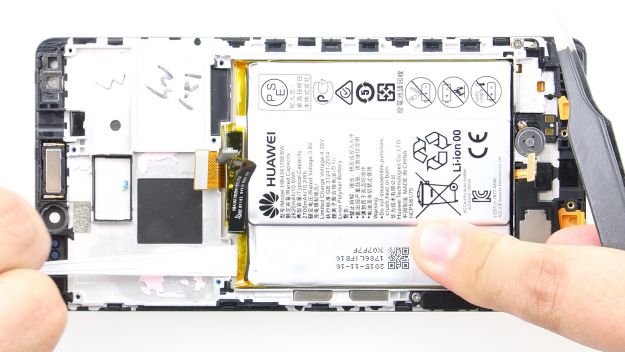

  • Utilisez le spudger pour détacher la batterie du boîtier, puis retirez la batterie. Insérez l’extrémité plate et émoussée du spudger sous la batterie et soulevez-le.

Les bons outils pour votre réparation

Étape Suivante pour réparer de la batterie du Huawei Mate S : Préparer la nouvelle batterie

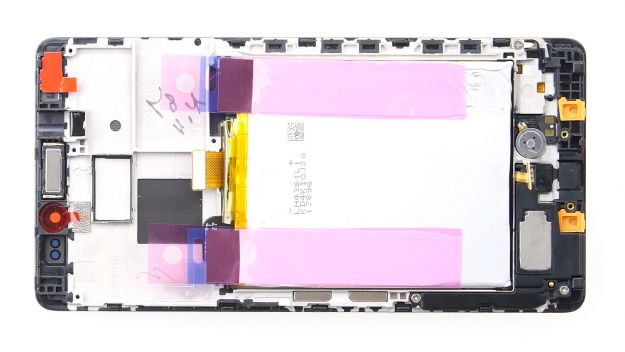

  • La batterie que nous vendons est livrée avec des bandes de ruban adhésif pré-attachées. Voici comment fixer le ruban adhésif, au cas où votre batterie n’en aurait pas.

    • Avant de pouvoir installer votre nouvelle batterie, vous devez fixer les bandes adhésives. Tournez la batterie de manière à ce que vous puissiez voir le dos de celle-ci. Les bandes adhésives empêchent la pile de se balader dans votre appareil. Fixez les bandes adhésives de manière à ce que les extrémités dépassent de la pile du côté du contact de l’écran. C’est important car vous devez pouvoir coller les extrémités sur le dessus de la pile lors de l’étape suivante.
    • Retournez la batterie et retirez le film protecteur des extrémités des bandes adhésives. Collez-les sur le dessus de la batterie. De cette façon, vous pouvez facilement retirer la batterie si vous devez à nouveau réparer votre téléphone.
    • Retournez la batterie et retirez le film protecteur des bandes adhésives. La batterie est maintenant prête à être installée.

    Étape Suivante pour réparer de la batterie du Huawei Mate S : Mise en place de la pile




  • Avant de pouvoir installer votre batterie, vous devez y fixer de nouvelles bandes adhésives.

    • Mettez la batterie dans le compartiment du boîtier. Poussez-la à fond vers la droite. Assurez-vous qu’elle est bien alignée. Le contact de la pile doit être aligné avec celui de l’écran.

    Étape Suivante pour réparer de la batterie du Huawei Mate S : Installation du port USB





    • Remettez le tableau avec le port USB. Assurez-vous que la platine est bien alignée et que le contact du haut-parleur ne reste pas coincé sous la platine.
    • Appuyez sur le tableau pour qu’il s’enclenche dans le cadre, puis fixez-le avec les deux vis.
      2 x 2,3 mm PH00 vis Phillips

    Étape Suivante pour réparer de la batterie du Huawei Mate S : Connexion de l’orateur





    • Connectez le câble d’antenne coaxial au panneau inférieur.
    • Puis remettez le câble dans le guide. Une fois que le câble est sur le guide, vous pouvez faire glisser votre doigt le long de celui-ci pour l’enfoncer dans le guide.

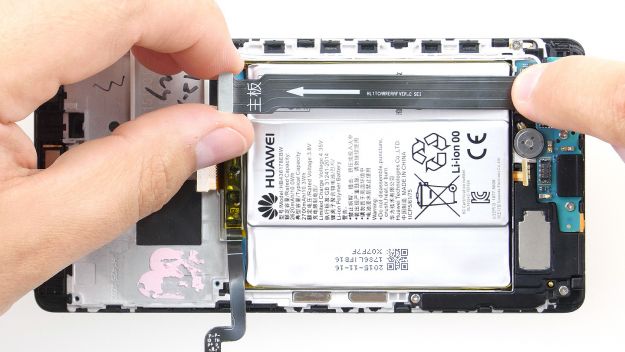

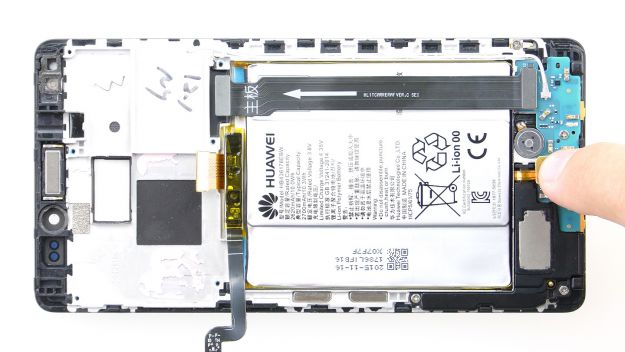

    • Pressez le câble de connexion de la carte mère dans la prise de la carte inférieure. Assurez-vous que le câble est correctement positionné. La pointe de la flèche blanche sur le câble doit être dirigée vers l’extérieur de la carte inférieure.
    • Relier à nouveau le tableau inférieur au haut-parleur.

    Étape Suivante pour réparer de la batterie du Huawei Mate S : Installation de la carte mère

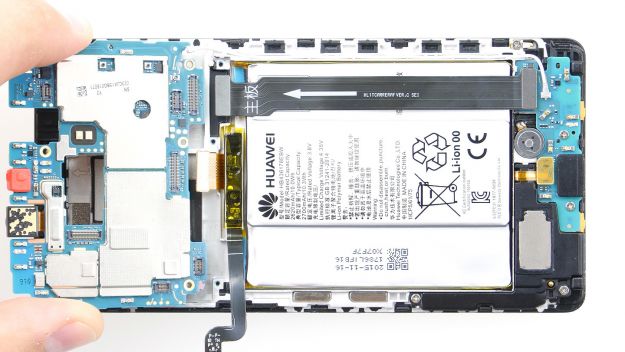

    • Retourner le tableau dans l’enclos. Assurez-vous qu’aucun câble ne reste coincé sous la carte.
    • Appuyez dessus avec vos doigts jusqu’à ce qu’il s’enclenche dans le boîtier.
    • Fixer la carte mère avec les quatre vis.
      4 x 2,3 mm vis Phillips PH00

    Étape Suivante pour réparer de la batterie du Huawei Mate S : Connexion de l’écran





    • Connectez le câble d’antenne à la carte mère. Pressez le contact sur la prise avec précaution mais avec une certaine force.

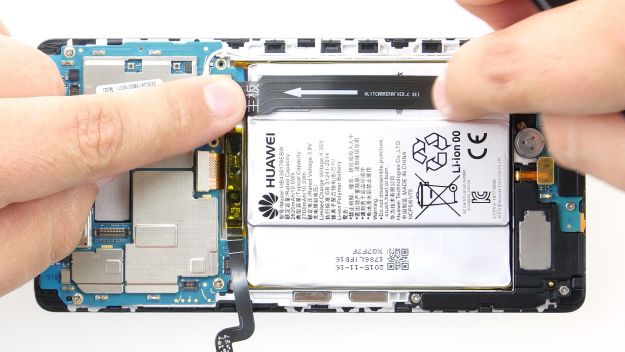

    • Reconnectez ensuite le contact entre le câble de connexion et la carte mère.
    • Relier à nouveau l’écran au tableau.

    Étape Suivante pour réparer de la batterie du Huawei Mate S : Installation des boutons de commande





    • Collez les boutons de commande sur le cadre du boîtier. Assurez-vous que les petites ouvertures dans le câble passent sur les languettes du cadre.
    • Pressez tout le câble fermement sur le côté du cadre pour que la colle colle colle.
    • Connecter le contact de la fiche au tableau.

    Étape Suivante pour réparer de la batterie du Huawei Mate S : Installation de la caméra arrière





    • Retournez la caméra dans le boîtier.

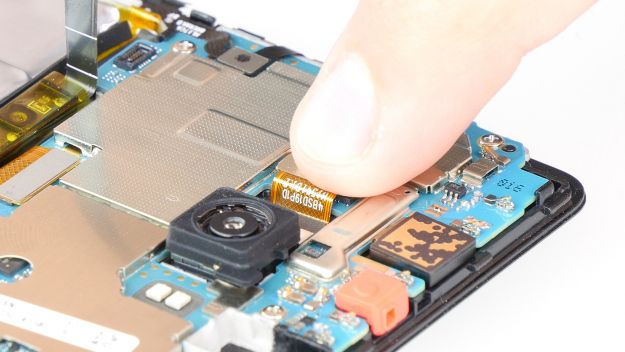

    • Connecter le contact de la fiche à la carte mère.
    • Sécurisez la caméra avec la plaque.

    Étape Suivante pour réparer de la batterie du Huawei Mate S : Installation de la prise d’écouteurs





    • Remettez la prise casque dans votre appareil. Il y a un renfoncement à l’extrémité supérieure du boîtier où la prise se trouve.
    • Connecter le contact de la fiche à la carte mère.
      Connexion de la prise casque

    Étape Suivante pour réparer de la batterie du Huawei Mate S : Branchement du contact de la batterie

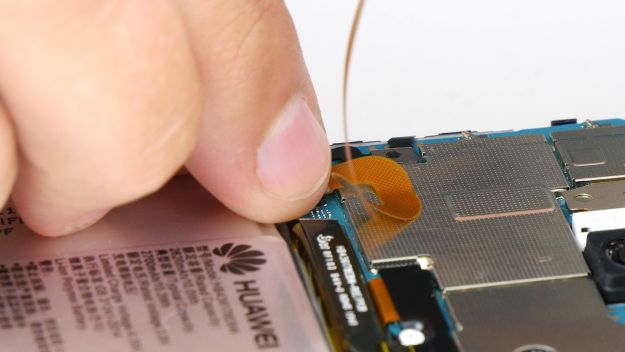

    • Connectez à nouveau le contact de la batterie à la carte mère en pressant délicatement le contact dans la prise avec votre doigt jusqu’à ce que vous entendiez un clic.
      Contact de la batterie
    • Posez sur la plaque noire pour maintenir les contacts en place. Accrochez-le sur la plaque.
    • Fixer la plaque avec les deux vis.
      2 x 2,3 mm vis Phillips PH00

    Étape Suivante pour réparer de la batterie du Huawei Mate S : Installation de l’écran





    • Posez le couvercle arrière sur le bord supérieur court de l’écran et connectez soigneusement le contact du capteur d’empreintes digitales. Vous devez entendre le contact se mettre en place.
    • Fermer l’appareil en rabattant le couvercle arrière et en appuyant sur l’écran.

    Étape Suivante pour réparer de la batterie du Huawei Mate S : Fixation des vis du boîtier





    • Utilisez les deux vis situées sur le fond du boîtier pour fermer l’appareil.
      2 x 3,1 mm T2 Vis Torx

    Étape Suivante pour réparer de la batterie du Huawei Mate S : Installation du plateau de la carte SIM





    • Remettez le plateau de la carte SIM et les cartes dans votre appareil. Assurez-vous que le plateau est correctement positionné.
