Guide de réparation de la batterie de l’iPhone 8 Plus

Guide de réparation de la batterie de l’iPhone 8 Plus

Guide de réparation de la batterie de l’iPhone 8 Plus

Pour commencer la réparation de votre iPhone 8 Plus

Si vous êtes bloqué ou si vous avez des questions, vous pouvez poster un commentaire. Nous serons heureux de vous aider.

1ère étape pour réparer la batterie de l’iPhone 8 Plus : Éteindre votre appareil





  • Eteignez complètement votre iPhone pour éviter de l’endommager pendant la réparation. Appuyez sur le bouton Sleep/Wake pendant environ trois secondes jusqu’à ce que le curseur marqué « power off » apparaisse.
  • Swipez le de gauche à droite. Votre iPhone va maintenant s’éteindre complètement, ce qui peut prendre une dizaine de secondes.

Étape Suivante pour réparer la batterie de l’iPhone 8 Plus : Retrait des vis de fixation du boîtier





    2 × 3,4mm Pentalob

Vous avez besoin d’un tournevis pentalobe (PL1) pour ouvrir l’iPhone 8 Plus.


  • Enlevez les deux vis pentalobe au bas du boîtier. Elles se trouvent à droite et à gauche du connecteur Lightning. Placez les vis dans la même section de votre pad magnétique.

    Étape Suivante pour réparer la batterie de l’iPhone 8 Plus : Lever l’écran





    • Posez votre iPhone 8 Plus sur une surface douce et propre pour éviter de rayer le dos.
    • Pour soulever le panneau avant, il faut une ventouse, un pic en plastique dur et un pistolet thermique. Si l’écran est gravement fissuré, recouvrez le tout avec du ruban adhésif d’emballage avant de continuer.
    • L’écran est collé au cadre. Utilisez un pistolet thermique pour chauffer les bords extérieurs de l’écran à environ 60°C (140°F).
    • Placez la ventouse sur le bouton Accueil (si possible) ou à côté de celui-ci. Tout en soulevant l’écran avec la ventouse, insérez le pic en plastique dur entre le cadre en aluminium et le cadre de l’écran, puis appuyez sur le cadre en aluminium. Comme l’écran est collé, vous devez faire glisser le pic tout autour de l’iPhone entre le cadre en aluminium et le cadre d’affichage. N’insérez pas l’aiguille trop loin sur le côté du bouton Sleep/Wake, car cela pourrait endommager les câbles flexibles de l’écran.
    • Maintenant, utilisez le pic pour faire levier sur l’affichage, de sorte que les languettes sortent du cadre en aluminium. Vous pouvez ensuite déplier l’écran sur le côté.
    • Appuyez l’écran sur un objet stable pour éviter de trop plier les câbles flexibles sensibles.

  • Si nécessaire, chauffez les bords extérieurs de l’écran plusieurs fois. N’oubliez pas que les câbles flexibles de l’écran se trouvent sur le côté du bouton Sleep/Wake. Après avoir été ouvert, l’iPhone 8 perd sa garantie de protection contre la poussière et les projections d’eau (indice IP 67).

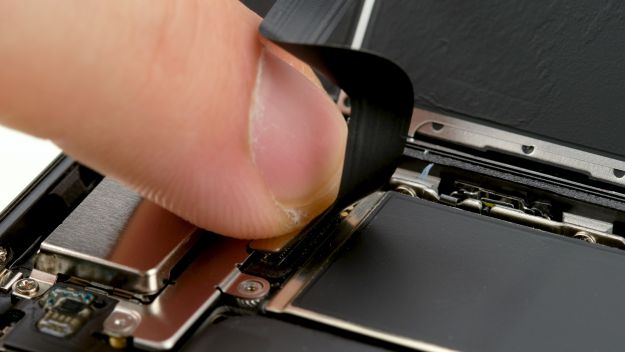

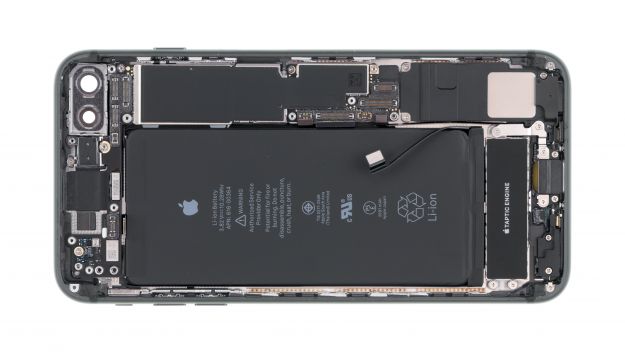

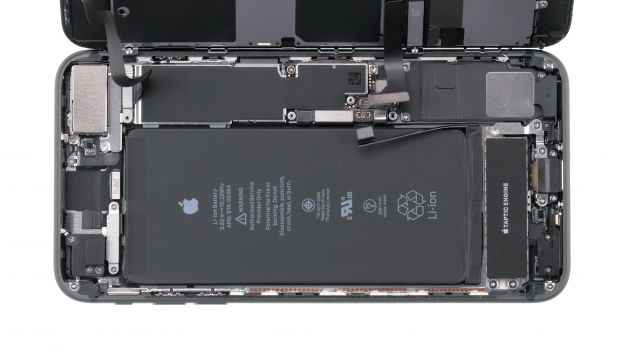

  • Étape Suivante pour réparer la batterie de l’iPhone 8 Plus : Débrancher le contact de la batterie





      2 × 1,2 mm Phillips 1 × 1,4 mm Phillips 1 × 2,6 mm Phillips

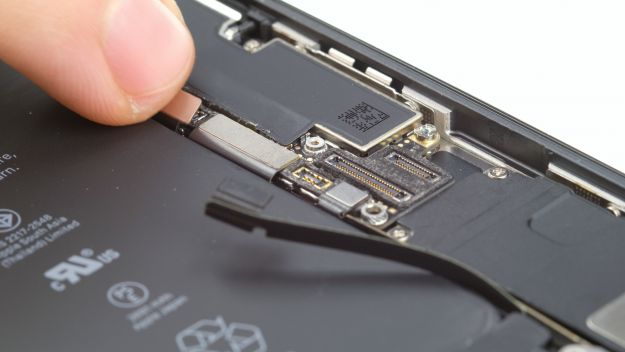

  • Avant de commencer la réparation, déconnectez le contact de la batterie pour éviter les courts-circuits et éviter d’allumer accidentellement votre appareil pendant la réparation.

    • Utilisez un tournevis phillips (Ph00) pour retirer les vis phillips. Ensuite, enlevez le couvercle. Placez toutes les pièces dans la même section de votre pad magnétique.
    • Soulevez maintenant avec précaution le contact de la batterie en insérant une pastille de plastique légèrement sous le connecteur.

    Étape Suivante pour réparer la batterie de l’iPhone 8 Plus : Déconnexion des contacts de l’écran





      Connecteur d’affichage Connecteur du bouton d’accueil >/li

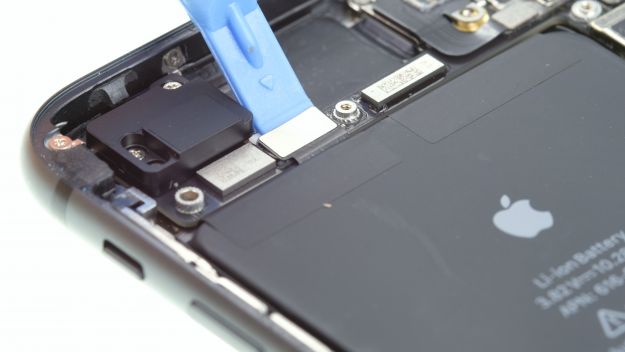

    Utilisez le spudger pour déconnecter les contacts de l’écran et de la touche Home.

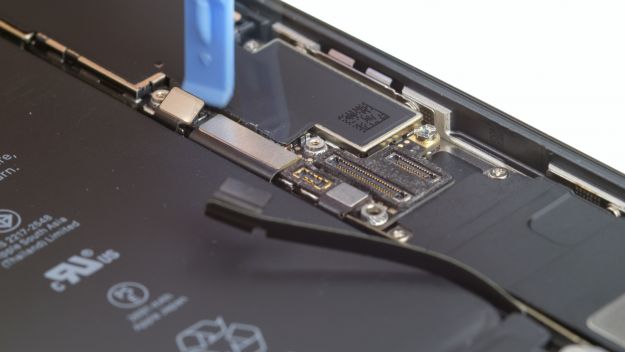

    Étape Suivante pour réparer la batterie de l’iPhone 8 Plus : Déconnexion du contact FaceTime





      1 × 1,1 mm Type Y 1 × 0,9 mm Type Y

    • Utilisez un tournevis de type Y (Y000) pour retirer les deux vis de type Y. Ensuite, enlevez le couvercle. Mettez toutes les pièces dans la même section de votre pad magnétique.
    • A l’aide d’un spudger, déconnectez soigneusement le contact FaceTime du PCB.
    • Vous pouvez maintenant enlever l’écran jusqu’au bout.

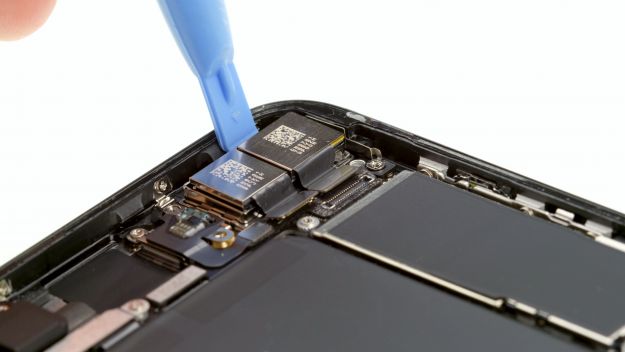

    Étape Suivante pour réparer la batterie de l’iPhone 8 Plus : Suppression de la caméra iSight





      2 × 1,3 mm Type Y 1 × 2,6 mm Portée 1 × 1,7 mm Phillips

    • Enlevez les deux vis de type Y, qui fixent la plaque de support pour les connecteurs de la caméra iSight et retirez la plaque de support.

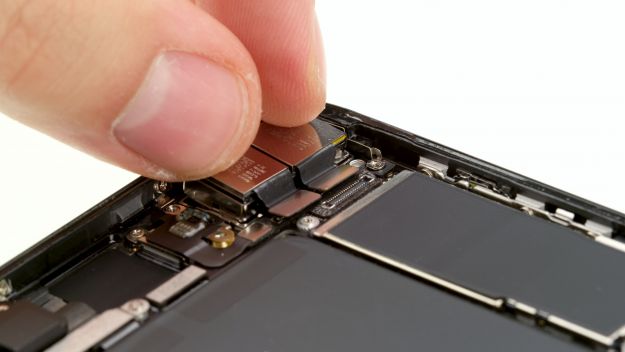

    • Déconnectez les connecteurs de la caméra en insérant très soigneusement le spudger sous les connecteurs et en les faisant levier.
    • Dévissez les deux vis du support de la caméra et retirez-le.

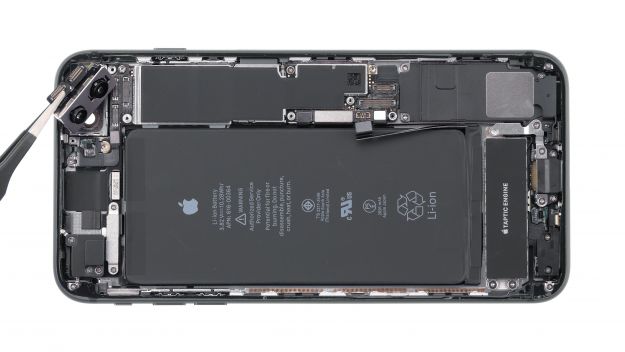

    • Utilisez le spudger pour pousser l’unité caméra hors de son cadre et sortir l’unité caméra.

    Étape Suivante pour réparer la batterie de l’iPhone 8 Plus : Débranchement du connecteur de veille/volume





      1 × 1,2 mm Phillips 1 × 2,9 mm Phillips Veille / Connecteur de volume

      Enlevez d’abord les deux vis Phillips de la plaque de support. Les vis ont des longueurs différentes, mais vous pouvez tout placer dans la même boîte sur le tapis magnétique.
    • Enlevez la plaque de support.
    • Déconnectez le contact de la carte logique.

    Étape Suivante pour réparer la batterie de l’iPhone 8 Plus : Retrait du support en plastique





      1 × 1,2 mm Phillips 2 × 1,1 mm Phillips 1 × 2,9 mm Phillips 2 × 1,0 mm Phillips-Schraube

    • Enlevez d’abord les vis Phillips du support en plastique. Mettez les vis dans la même boîte.
    • Une des vis est vissée latéralement dans la couverture arrière.
    • Supprimez ensuite la parenthèse.
    • Il y a deux autres vis Phillips sous le support, qui maintiennent une pièce de connexion en place. Retirez ces vis.
    • Supprimez maintenant la pièce de connexion.

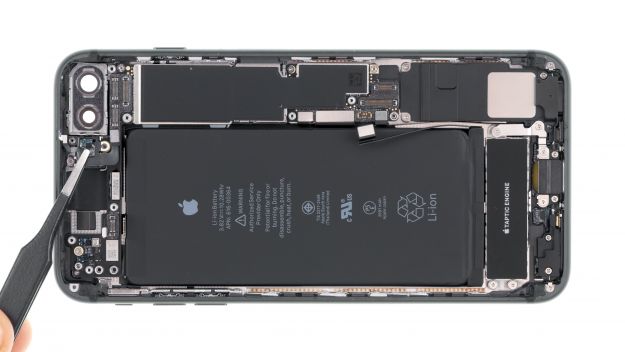

    Étape Suivante pour réparer la batterie de l’iPhone 8 Plus : Suppression de l’antenne Wi-Fi





      1 × 1,2 mm Phillips Connecteur d’antenne

    • Déconnectez d’abord le connecteur de la carte.
    • Enlevez la vis Phillips qui va de côté dans le couvercle arrière.
    • La est légèrement collée en place. Utilisez un peu d’air chaud pour détacher le ou la déconnecter avec précaution en insérant une spatule en acier sous le câble.
    • Puis retirer l’antenne.

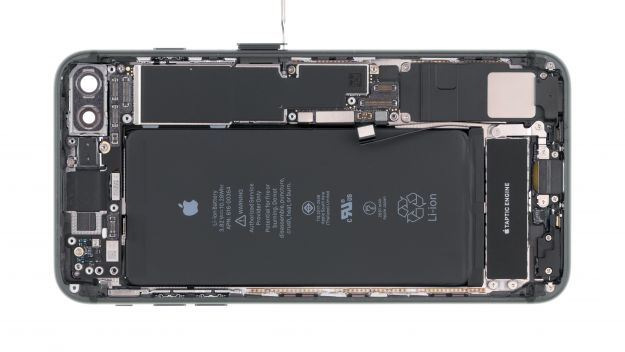

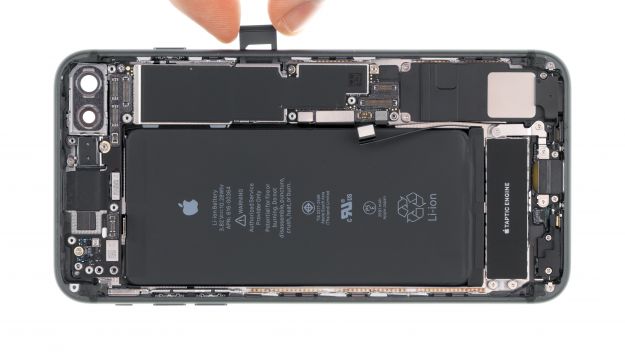

    Étape Suivante pour réparer la batterie de l’iPhone 8 Plus : Retrait du plateau de la carte SIM





    • Vous pouvez utiliser l’outil SIM ou un trombone pour retirer le plateau de la carte SIM. Appuyez sur l’outil SIM dans le petit trou du plateau de la carte SIM pour retirer it.

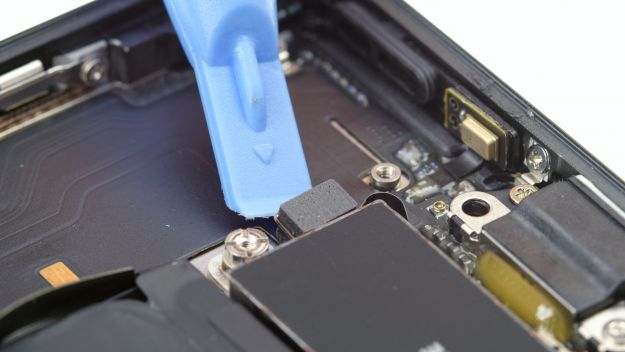

    Étape Suivante pour réparer la batterie de l’iPhone 8 Plus : Débranchement des connecteurs de la carte logique





      Connecteur de charge sans fil Connecteur parafoudre Connecteur d’antenne

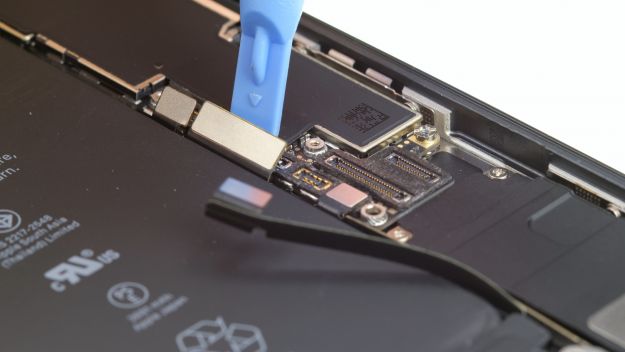

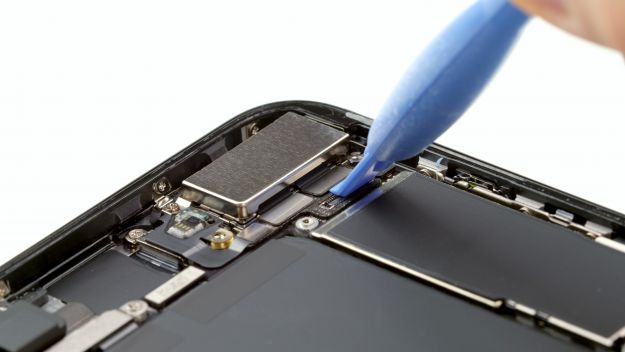

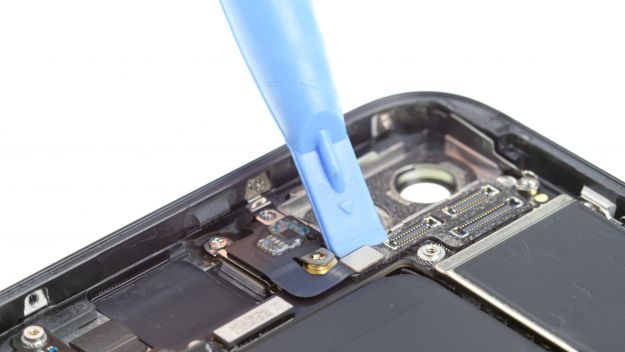

    • Utilisez un spudger pour déconnecter soigneusement les trois connecteurs du côté batterie de la carte logique.

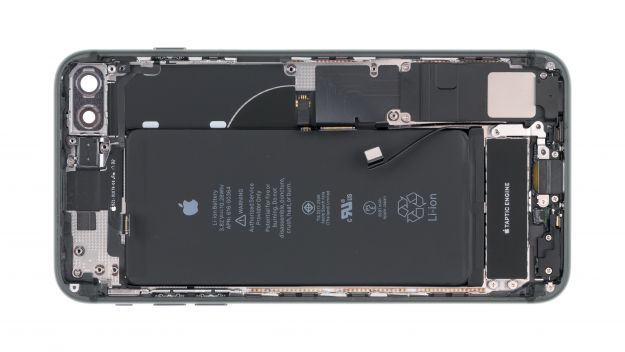

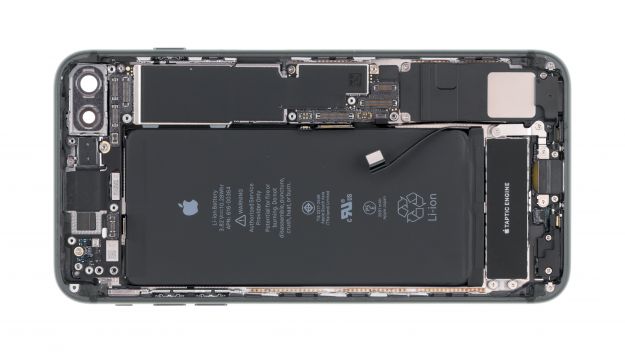

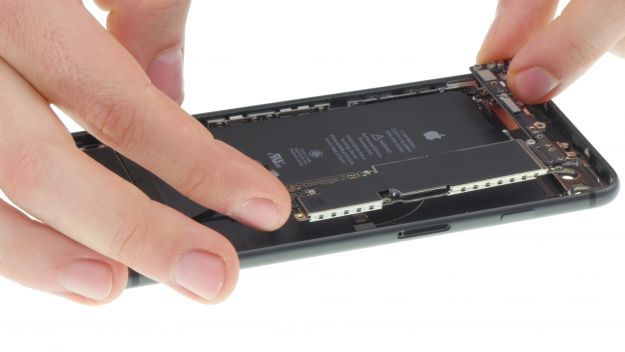

    Étape Suivante pour réparer la batterie de l’iPhone 8 Plus : Suppression du tableau logique





      1 × 2,5 mm Portée 2 × 1,7 mm Phillips 1 × 2,2 mm Portée 1 × 2,1 mm Portée

    • Dévissez toutes les vis qui maintiennent la carte logique en place. Vous peut dévisser les vis à filetage intérieur à l’aide d’un ou un tournevis ordinaire à fente fine.

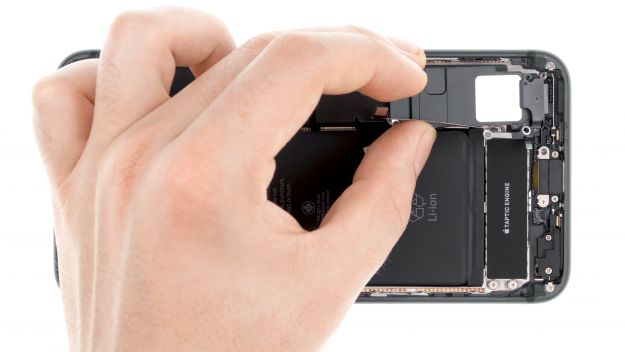

    • Vous pouvez maintenant retirer la carte logique à la main avec précaution.
  • À côté des deux trous pour la caméra iSight, il y a un support en plastique pour une vis. Ce support en plastique est placé sur le dessus de la carte logique.

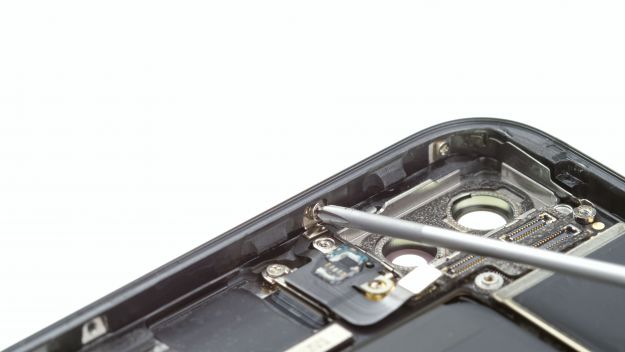

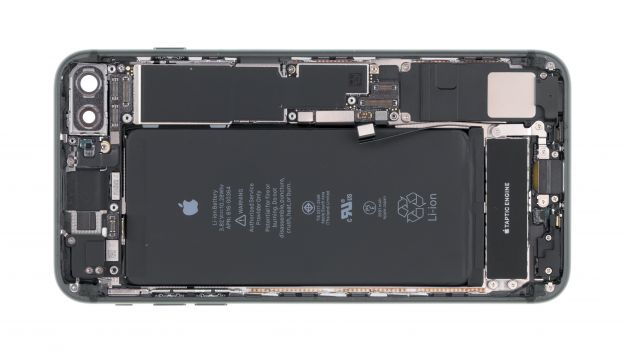

    Étape Suivante pour réparer la batterie de l’iPhone 8 Plus : Suppression de l’orateur





      1 × 1,1 mm Type Y 1 × 3,3 mm Phillips 1 × 2,5 mm Phillips 2 × 1,2 mm Phillips 1 × 2,3 mm Phillips

    • Enlevez la vis de type Y et les deux vis cruciformes de la plaque argentée du support d’antenne et retirez-la.
    • Déconnectez soigneusement le câble flexible de l’antenne coaxiale the en utilisant le spudger.

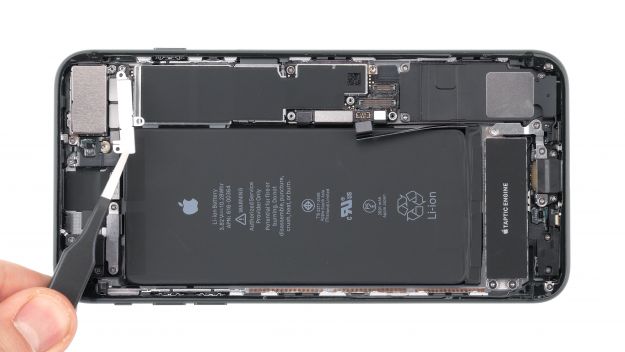

    • Maintenant retirer les vis Phillips qui maintiennent le haut-parleur en place. Les vis ont des longueurs différentes. Gardez les vis dans l’ordre, afin de ne pas les confondre lors de la réinstallation du haut-parleur.
    • Maintenant vous pouvez retirer le haut-parleur et le câble d’antenne flexible.

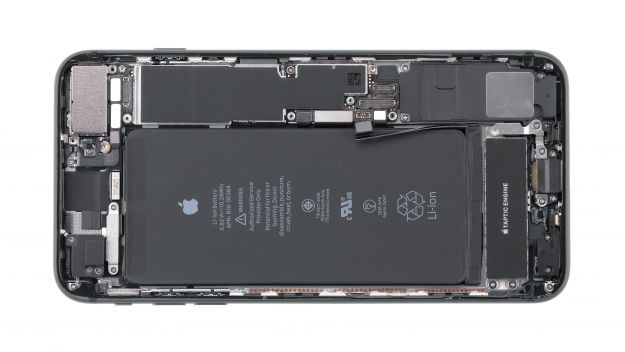

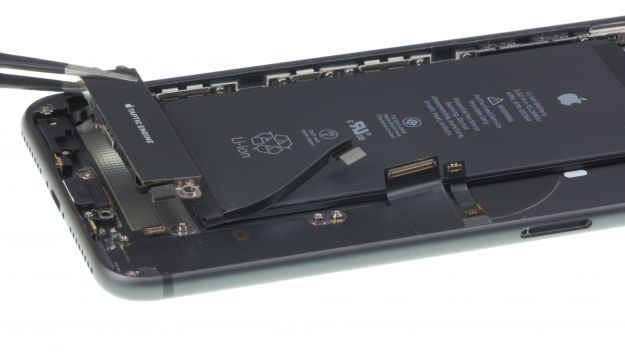

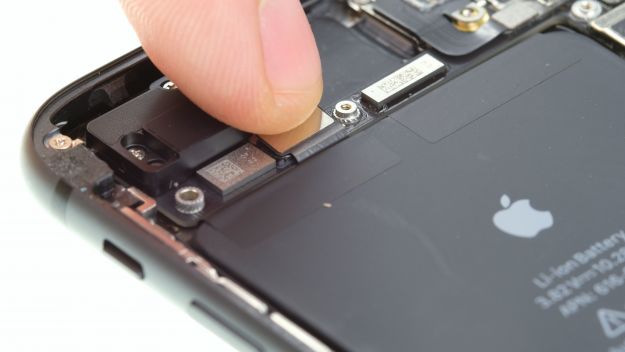

    Étape Suivante pour réparer la batterie de l’iPhone 8 Plus : Suppression du moteur Taptic





      1 × 2,3 mm Portée 2 × 1,3 mm Phillips Connecteur de moteur Taptic

    • Utilisez un spudger pour déconnecter le contact du moteur Taptic.
    • Enlevez la vis à filetage interne et les vis Phillips qui fixent le moteur Taptic.
    • Enlevez maintenant le moteur Taptic.

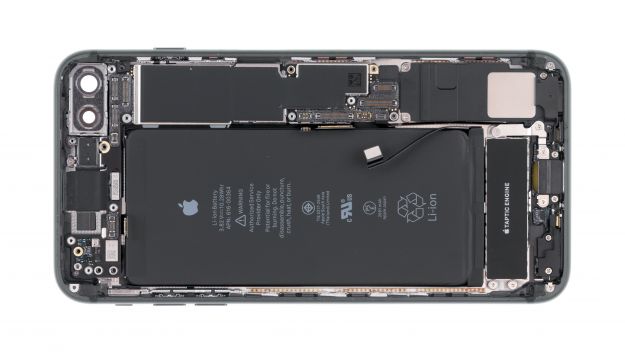

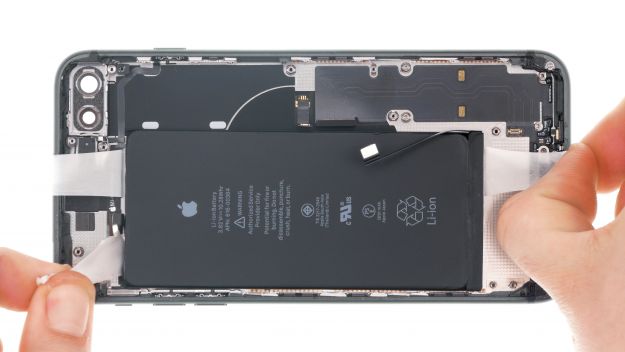

    Étape Suivante pour réparer la batterie de l’iPhone 8 Plus : Retrait de la batterie

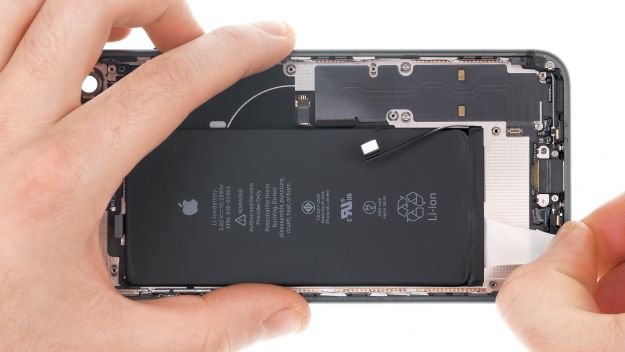

    La pile est collée sur le boîtier à l’aide de quatre bandes adhésives. Les bandes adhésives sont munies de languettes permettant de les retirer. Les languettes sont collées sur les bords supérieur et inférieur de la pile.

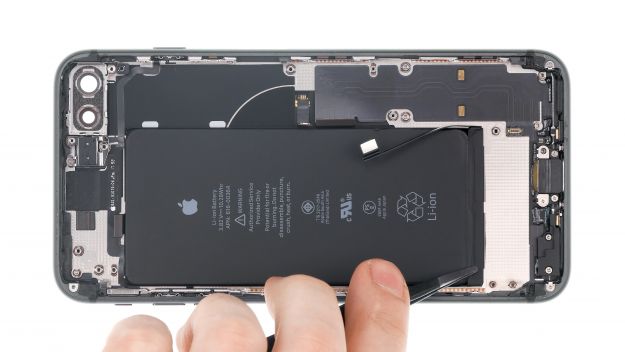

    • Utilisez une pince à épiler ou une spatule pour enlever les languettes noires. En dessous se trouvent les bandes adhésives blanches.
    • Maintenant, retirez les bandes adhésives très lentement. Maintenez les bandes aussi plates que possible au niveau de l’iPhone.

    • Tenez fermement la batterie et l’iPhone tout en retirant la dernière bande adhésive pour éviter que la batterie ne tombe de l’appareil.
    • Lors de l’enlèvement des bandes adhésives supérieures, veillez à ne pas endommager le contact du câble de veille/volume.

    • Si l’une des bandes adhésives se déchire, il faut sortir la batterie avec précaution en utilisant un large Spudger. Essayez de plier la batterie le moins possible.

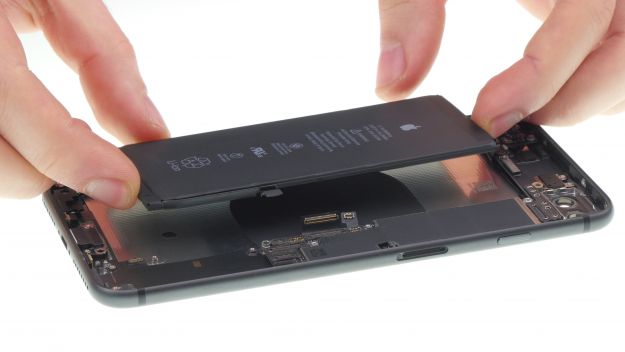

    • Une fois que toutes les bandes adhésives sont retirées, vous pouvez retirer la batterie.

    Les bons outils pour votre réparation

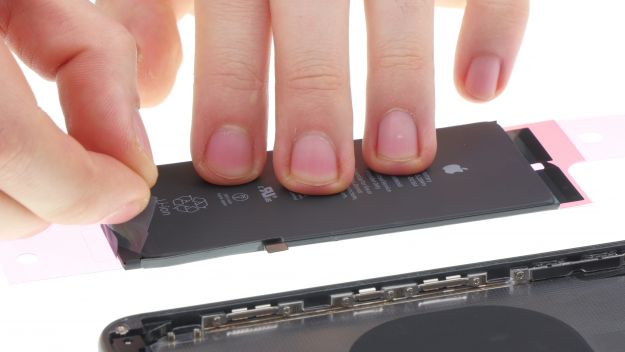

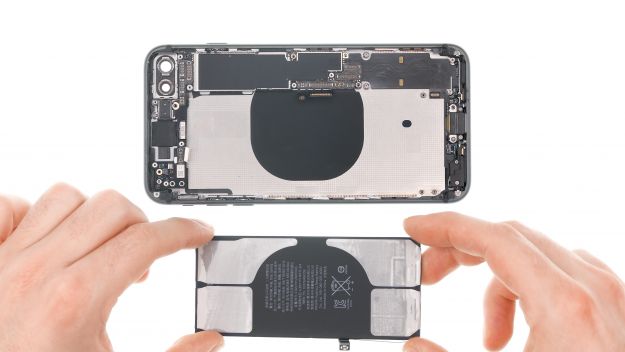

    Étape Suivante pour réparer la batterie de l’iPhone 8 Plus : Préparer la batterie





      Connecteur de batterie

    Pour positionner correctement la batterie, vous pouvez réinstaller toutes les pièces sauf la carte logique. Vous pouvez placer la carte logique dans le couvercle arrière sans la visser.

  • Placez les bandes adhésives avec les films de protection fixés dans l’appareil pour vous assurer qu’ils pointent dans la bonne direction.

    • Enlevez le grand film de protection bleu et collez les bandes adhésives au fond de la batterie. Assurez-vous qu’elles sont bien droites.
    • Retournez la batterie et retirez les petits films de protection bleus et roses des languettes.
    • Repliez les languettes et collez-les sur le dessus de la batterie.
    • Retirez les grands films de protection roses des languettes.

  • Lorsque vous fixez les bandes adhésives, laissez suffisamment d’espace des deux côtés pour pouvoir replier les languettes.

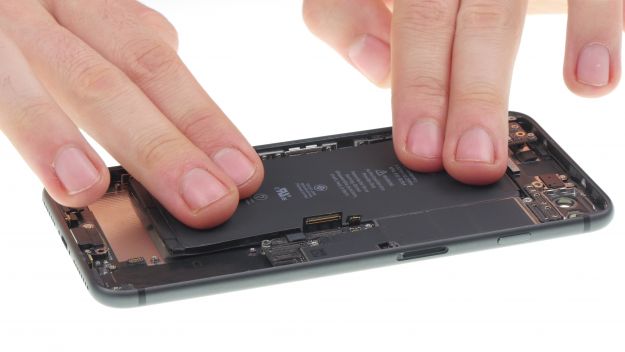

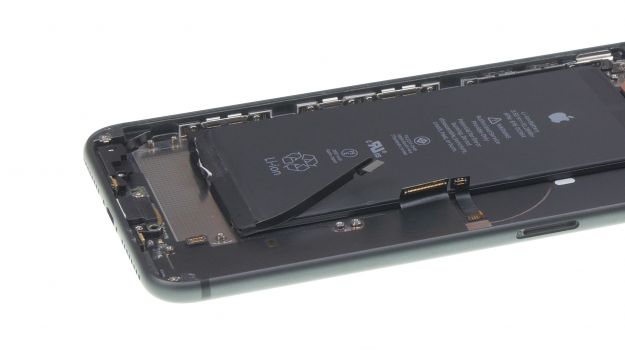

  • Étape Suivante pour réparer la batterie de l’iPhone 8 Plus : Mise en place de la pile





      Connecteur de batterie

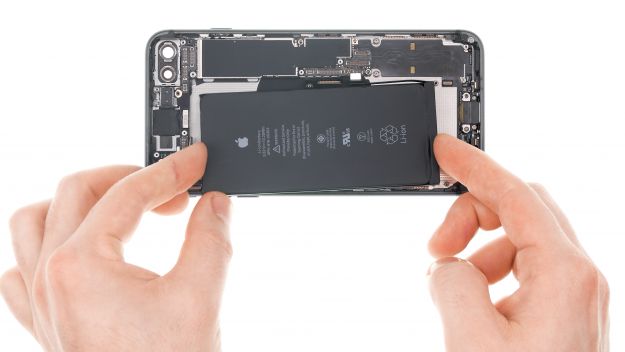

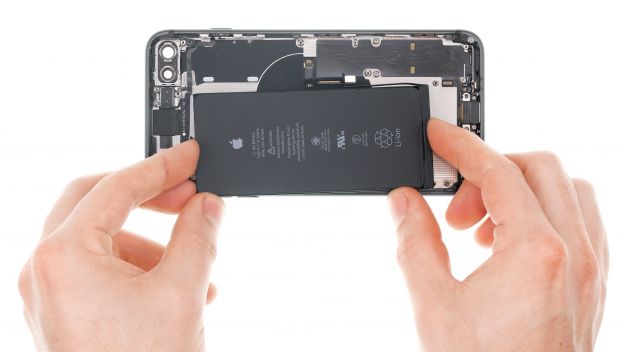

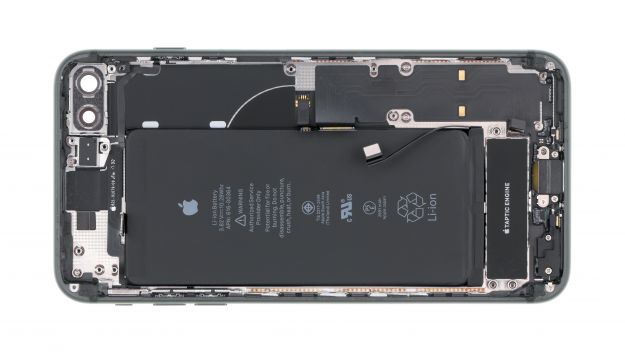

      Remettez la batterie dans la mallette. Regardez le connecteur de la pile pour voir si la pile est correctement alignée.
    • Laisser un espace entre le cadre et les autres parties sur tous les côtés de la batterie.
    • Enlevez à nouveau la carte logique, si vous l’avez placée dans le boîtier lors d’une étape précédente.

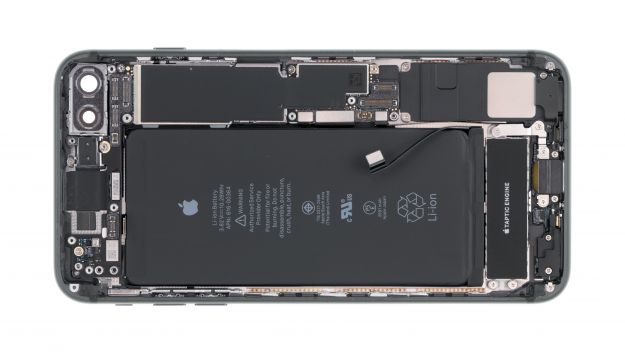

    Étape Suivante pour réparer la batterie de l’iPhone 8 Plus : Installation du moteur Taptic





      1 × 2,3 mm Portée 2 × 1,3 mm Phillips Connecteur de moteur Taptic

    • Replacez le moteur Taptic entre la batterie et le connecteur Lightning.
    • Fixez à nouveau le moteur Taptic avec les vis.
    • Rebranchez le contact du moteur Taptic au connecteur Lightning.

    Étape Suivante pour réparer la batterie de l’iPhone 8 Plus : Insertion de l’orateur





      2 × 1,2 mm Phillips 1 × 2,3 mm Phillips 1 × 1,1 mm Type Y 1 × 3,3 mm Phillips 1 × 2,5 mm Phillips

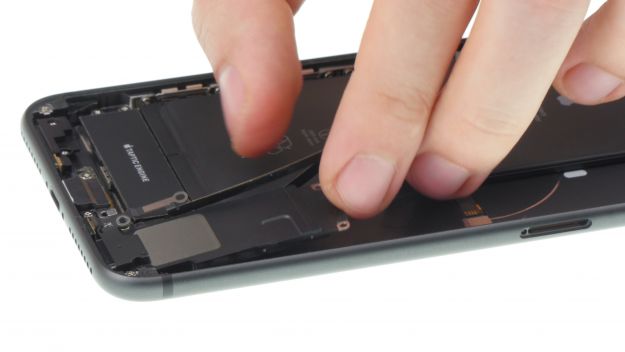

    • Replacez le haut-parleur dans sa position initiale et appuyez-le vers le bord inférieur de l’iPhone.
    • Assurez-vous de bien positionner le câble flexible de l’antenne entre la batterie et le haut-parleur.
    • Maintenant vous pouvez fixer le haut-parleur en utilisant les vis Phillips.
    • Positionnez le connecteur d’antenne coaxial sur sa prise et appuyez lentement pour le connecter.
    • Réinsérez la plaque d’argent et fixez-la à l’aide de la vis en Y et des deux vis Phillips.

    Étape Suivante pour réparer la batterie de l’iPhone 8 Plus : Insertion de la carte logique





      1 × 2,5 mm Portée 2 × 1,7 mm Phillips 1 × 2,2 mm Phillips 1 × 2,1 mm Portée

    • Rétablir la carte logique dans sa position initiale. Le support de la caméra doit se trouver sur le dessus de la carte logique.
    • Fixez la carte logique à l’aide des vis Phillips.

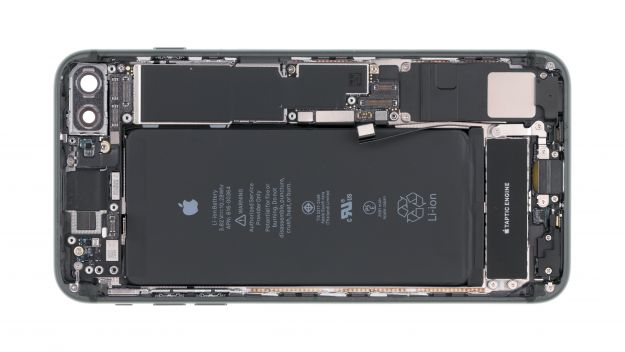

    Étape Suivante pour réparer la batterie de l’iPhone 8 Plus : Connexion des connecteurs sur la carte logique





      Connecteur de charge sans fil Connecteur parafoudre Connecteur d’antenne

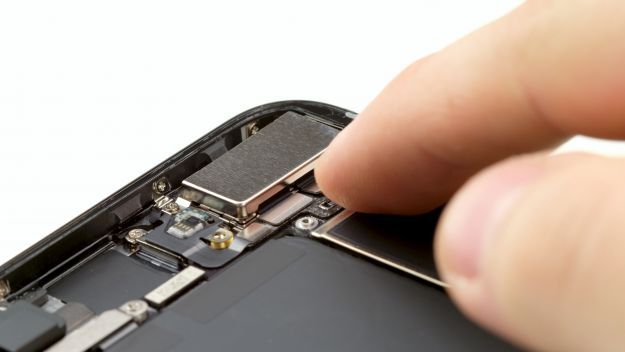

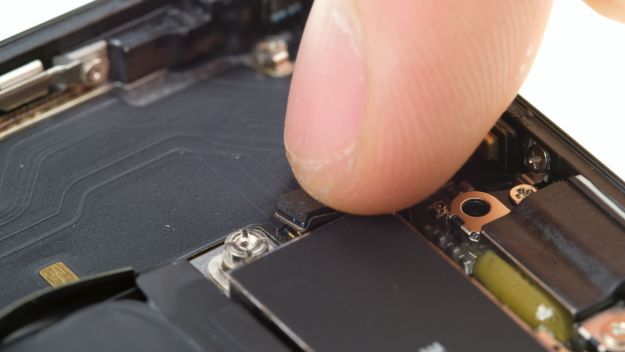

    1. connectez les trois connecteurs du côté de la batterie de la carte logique. Positionnez d’abord les connecteurs sur leurs douilles, puis enfoncez-les avec précaution à l’aide d’un doigt.

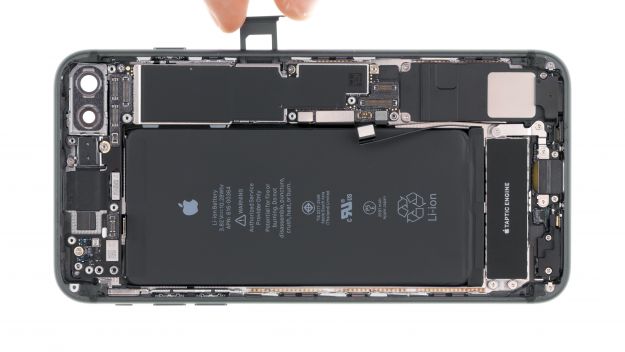

    Étape Suivante pour réparer la batterie de l’iPhone 8 Plus : Insertion du plateau de la carte SIM





    • Insérez maintenant le plateau de la carte SIM dans son emplacement.

  • Si vous avez des difficultés à le faire glisser, vérifiez la position de la carte logique.
  • Étape Suivante pour réparer la batterie de l’iPhone 8 Plus : Installation de l’antenne Wi-Fi





      1 × 1,2 mm Phillips Connecteur d’antenne

    • Replacez l’antenne Wi-Fi à son emplacement d’origine.
    • Fixez-la maintenant avec la vis cruciforme.
    • Appuyez ensuite doucement dessus pour que la colle colle colle.
    • Connectez maintenant le connecteur.

    Étape Suivante pour réparer la batterie de l’iPhone 8 Plus : Installation du support en plastique





      2 × 1,0 mm Phillips 1 × 1,2 mm Phillips 2 × 1,1 mm Phillips 1 × 2,9 mm Phillips

    • Remettez la pièce de connexion en place et fixez-la avec les vis Phillips.
    • Maintenant vous pouvez réinstaller le support en plastique et le fixer avec les vis Phillips.

    Étape Suivante pour réparer la batterie de l’iPhone 8 Plus : Connexion du câble de veille/volume





      Veille / Connecteur de volume 1 × 1,2 mm Phillips-Schraube 1 × 2,9 mm Phillips-Schraube

    • Raccordez à nouveau le câble de veille/volume.
    • Remettez la plaque de support sur le connecteur et fixez-la avec les deux vis Phillips.

    Étape Suivante pour réparer la batterie de l’iPhone 8 Plus : Connexion de la caméra iSight





      1 × 2,6 mm Portée 1 × 1,7 mm Phillips 2 × 1,3 mm Type Y

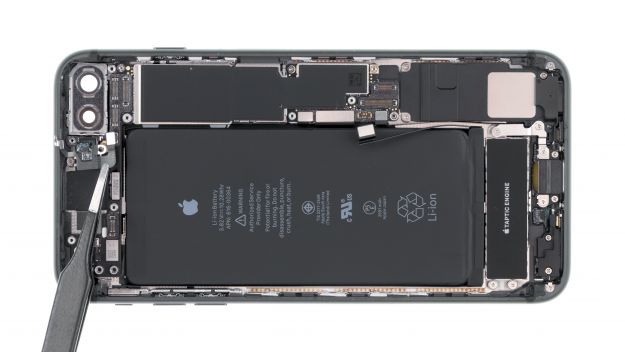

    • Réinsérez l’unité de caméra dans son support et appuyez dessus.
    • Réattachez maintenant la plaque de support de la caméra et vissez-la.
    • Connectez les deux connecteurs de la caméra.
    • Attachez et vissez la plaque de support sur les contacts.

    Étape Suivante pour réparer la batterie de l’iPhone 8 Plus : Fixation d’un nouvel autocollant de cadre





    • Pour s’assurer que le nouvel autocollant du cadre va vraiment coller, enlevez tous les résidus de colle et la saleté.
    • Enlever la première couche de film protecteur de l’autocollant du cadre.
    • Positionnez soigneusement l’autocollant du cadre sur un bord et fixez-le progressivement. Assurez-vous que l’autocollant du cadre est positionné de manière uniforme et appuyez dessus.
    • Enlever les couches de film restantes.

  • Veuillez vous assurer que l’autocollant du cadre est correctement positionné. Chaque coin a une forme différente, que vous pouvez utiliser pour vous orienter.
  • Un iPhone réparé avec un autocollant de cadre sera protégé contre la poussière et les projections d’eau, mais il ne sera pas étanche à 100% !

    Étape Suivante pour réparer la batterie de l’iPhone 8 Plus : Connecter le contact FaceTime





      Connecteur de temps de face 1 × 1,1 mm Type Y 1 × 0,9 mm Type Y

    • Placez l’écran sur le cadre et connectez le contact FaceTime à la carte logique.
    • Replacez le couvercle du contact FaceTime dans l’iPhone et fixez-le avec les trois vis Phillips.

    Étape Suivante pour réparer la batterie de l’iPhone 8 Plus : Connexion de l’écran





      Connecteur d’affichage Connecteur du bouton d’accueil >/li

    • Connecter les deux contacts du bouton Accueil et de l’écran au tableau logique.

    Étape Suivante pour réparer la batterie de l’iPhone 8 Plus : Branchement du contact de la batterie





      Connecteur de batterie 2 × 1,2 mm Phillips 1 × 1,3 mm Phillips 1 × 2,6 mm Phillips

    • Reconnectez le contact de la batterie.
    • Remettez le couvercle métallique dans l’iPhone et utilisez les vis pour le fixer.

    Étape Suivante pour réparer la batterie de l’iPhone 8 Plus : Joindre l’affichage





    • Placez l’écran sur le bord du cadre et pliez le sur l’iPhone.
    • Puis appuyez sur l’écran entier dans le cadre.

  • Vous pouvez aussi utiliser des pinces en plastique ou mettre l’appareil entre deux livres pour que la colle puisse mieux coller.

  • Étape Suivante pour réparer la batterie de l’iPhone 8 Plus : Fixation des vis du boîtier





      2 × 3,4mm Pentalobe

    • Vissez les deux vis à pentalobe à gauche et à droite du connecteur Lightning dans le boîtier.
